EH 600 - Rende Herkules - Ücretsiz kullanım kılavuzu

Marka	Herkules
Model	EH 600
Ürün tipi	Elektrikli el planyası
Güç tüketimi	600 W
Boşta devir hızı	16 000 dev/dak
Ayarlanabilir kesme derinliği	0 - 2 mm
Planya genişliği	82 mm
Ağırlık	2,7 kg
Ses basınç seviyesi (LPA)	89 dB(A)
Ses gücü seviyesi (LWA)	102 dB(A)
Titreşim (ISO 5349)	< 2,5 m/s²
Besleme	Şebeke (anma gerilimi için tip etiketini kontrol edin)
Koruma	Çift yalıtım (Sınıf II)
Ana fonksiyonlar	Planyalama, kanal açma, pah kırma, 45° şev verme
Emiş sistemi	Talaş emme adaptörü
Bıçaklar	2 adet sert metal ters çevrilebilir bıçak
Bıçak değiştirme	Verilen anahtarla mümkün
Tahrik kayışı	Değiştirilebilir
Garanti	36 ay
Satış sonrası servis	V.B.P. Distribution, 5 allée Joseph Cugnot, Z.I. du Phare, F-33700 Merignac, tel. [phone]
Güvenlik	Emniyet anahtarı, müdahaleden önce fişi çekin
Kullanım talimatları	Uygun giysiler giyin, onaylı uzatma kabloları kullanın

Sık sorulan sorular - EH 600 Herkules

Kesme derinliği nasıl ayarlanır?

Ayarlama ve kılavuz düğmesini sola veya sağa çevirerek kesme derinliğini 0-2 mm arasında ayarlayın. Kilitlenene kadar çevirin. Kullanımdan sonra, hasarı önlemek için bıçakları aşağı indirecek şekilde kesme derinliğini ayarlayın.

Planya bıçakları nasıl değiştirilir?

Herhangi bir müdahaleden önce fişi prizden çekin. Verilen anahtarı kullanarak altı köşe vidaları sökün ve bir tahta parçası yardımıyla sert metal ters çevrilebilir bıçağı planya milinden yana doğru çıkarın. Yuvayı temizleyin, ardından yeni bıçağı ters yönde takın. Bıçağın milin uçlarından dışarı taşmadığından emin olun. Düzgün planyalama için her zaman her iki bıçağı da değiştirin.

Planyaya elektrikli süpürge nasıl bağlanır?

Verilen adaptörü planyanın yan talaş çıkışına takın. Yuvarlak bağlantı, uygun bir emme cihazının bağlanmasını sağlar. Planyayı çalıştırdıktan sonra planyalamaya başlayın.

Cihazın gücü nedir?

Güç tüketimi 600 W, boşta devir hızı 16.000 dev/dak'dır.

Devir hızı nedir?

Rölanti devir hızı 16.000 dev/dak'dır.

Ne tür bıçaklar kullanılır?

Cihaz, iki adet sert metal ters çevrilebilir bıçak kullanır. İki keskin kenara sahiptirler ve ters çevrilebilirler. Aşınmış veya hasar görmüş bıçaklar değiştirilmelidir; bileylenemezler.

Tahrik kayışı nasıl değiştirilir?

Vidayı sökün ve kayışın yan kapağını çıkarın. Aşınmış kayışı çıkarın, diskleri temizleyin, ardından yeni kayışı küçük diske yerleştirin ve planya milini döndürerek büyük diske takın. Boyuna olukların kılavuz oluklarında olduğundan emin olun. Kapağı yerine takın ve sabitleyin.

Önemli güvenlik talimatları nelerdir?

Herhangi bir müdahaleden önce fişi prizden çekin. Cihazı sağlam bir kabloyla kullanın, uygun giysiler giyin ve uzun saçlar için file kullanın. İşlenecek parçanın sabitlendiğinden emin olun. Aleti yağmura maruz bırakmayın ve nemli ortamda kullanmayın.

Garanti süresi nedir?

Garanti, satın alma tarihinden itibaren 36 aydır. Malzeme, işlev ve üretim hatalarını kapsar. Yedek parçalar ve işçilik saatleri ücretsizdir. Sonraki hasarlar karşılanmaz.

45° şev nasıl yapılır?

Ön taban plakasındaki V oluğunu kullanın. Planyayı oluğu işlenecek kenara yerleştirerek, düzenli bir ilerleme ve sabit açı pozisyonuyla kenar boyunca yönlendirerek 45° şev elde edin.

KULLANIM KILAVUZU EH 600 Herkules

Genel güvenlik uyarıları ve kaza koruması

Alet ile güvenli ve kazasıç çalışmak, yalnızca aşağıdaki güvenlik uyarılarını ve kullanma talimatını tamamen okumanız ve açıklanan uyarılara riayet etmeniz halinde olacaktır.

• Kullanımdan önce aleti, bağlantı kablosunu ve fişi kontrol edin. Yalnızca mükemmel ve hasarlı olmayan aletler ile çalışın. Hasarlı parçalar derhal kalifiye elektrikçi personel tarafından değiştirilmelidir.
  ●Makine üzerinde çalışmadan önce, her takım değiştirmesinden önce ve makineyi kullanmadığınızda fişi prizden çıkarın.
• Kablonun hasar görmesini engellemek için, çalışırken kabloyu daima makinenin arkasında tutun.
• Açık mekanlarda çalışırken, yalnızca buralarda çalışmaya izin verilmiş uzatma kablosunu kullanın. Kullanılan uzatma kablolarının kesiti asgari 1,5 mm² olmalıdır. Fiş bağlantıları koruma muhafazalı ve suya karşı korunmuş olmalıdır.
  ●Aletleri güvenli ve çocukların erişemeyeceği yerde saklayın.
• İşlenecek parçayı kaymaya karşı emniyetleyin (sıkın).
  ●Asbestli malzemelerin işlenmesi yasaktır. Zanaat odasının ilgili kazaları koruma yönetmeliğine (VBG 119) dikkat edin.
  ●Yalnızca orijinal yedek parçalar kullanın.
• Tamirler yalnızca kalifiye elektrikçi personeli tarafından yapılacaktır
• Çalışma yerindeki gürültü oranı 85 dB (A) oranının üzerine çıkabilir. Bu durumlarda kullanıcıının gürültü koruma önlemlerini alması gerekebilir. Bu elektrikli aletin gürültü değeri IEC 59 CO 11, IEC 704, DIN 45635 Kısım 21, NFS 31-031 (84/537/AET) normlarına göre ölçülmüştür.

●Güvenli bir şekilde durmaya dikkat edin. Anormal vücut hareketlerinden kaçının.
- Elektrikli aletleri yağmurda bırakmayın. Elektrikli aletleri nemli ve ıslak yerlerde ve yanıcı sıvı veya gazların yakınında kullanmayın.
●Aleti kablodan tutarak taşımayın ve fişi prizden çekerken kablodan tutarak asılmayın. Kabloyu sıcaktan, yağ ve keskin kenarlardan koruyun.
- Çalışma yerinizi düzenli tutun.
●Aletin fişini prize takarken şalterin kapalı olduğunu kontrol edin.
- Uygun iş elbisesi giyin. Bol elbise giymeyin, takı takmayın. Saçlarının uzun olmasında saçları saran ağ takın.
●Kendi güvenliğiniz için, yalnızca alet imalatçısının aksesuar ve ilave donanımlarını kullanın.
●Alet tarafından oluşturulan titreşimler ISO 53489 normuna göre belirlenmiştir.

TR

El rendesi çalıştırma talimatı

ALET AÇIKLAMASI (Şekil 1+2)

1 Talaş derinliği ayar düğmesi
2 Açık/Kapalı şalteri
3 Aleti çalıştırma kilidi
4 arka temel plaka
5 Kayış kapağı
6 ön temel plaka
7 Talaş çıkışı
8 Talaş emme adaptör parçası

KULLANIM ALANI

Elektrikli el rendesi ağaç malzemelerinin rendelenmesi, oluk açılması ve kenar kırılması (rendelemesi) işlemlerinde kullanılır.

GERİLİM

Aleti çalıştırmadan önce tip levhası üzerinde belirtilen gerilim değerinin şebeke gerilimi ile aynı olup olmadığını kontrol edin. Şebeke gerilimi kesinlikle, alet üzerinde belirtilmiş olan gerilim değerinden 10 oranında farklı olmayacaktır.

SALTER

Elektrikli el rendesi, kazaları korumak için bir emniyet şalteri ile donatılmıştır. Aleti çalıştırmak için yan taraftaki kilitleme düğmesine basın ve şalter tuşuna basın. Elektrikli el rendesini kapatmak için şalter tuşunu bırakın. Şalter tuşu başlangıç pozisyonuna geri döner.

TALAS EMME

Optimal talaş emme işlemi için elektrikli el rendesini, sevkiyat içeriğine dahil olan adaptör parçası ile uygun bir talaş emme donanımına bağlayabilirsiniz.

Adaptör parçasını elektrikli el rendesinin yan talaş çıkışına itin. Adaptör parçasındaki yuvarlak bağlantı yeri üzerinden rende, uygun talaş emme sistemine bağlanabilir.

ÇALIŞMA UYARILARI

Dikkat: Elektrikli el rendesi yalnızca çalışır durumda iş parçasına yaklaştırılacaktır.

Talaş derinliğini ayarlanması

Ayar ve kılavuz düğmesini sola ve sağa döndürerek talaş derinliğini 0-2 mm ölçüler arasında ayarlamak mümkündür. Ayar düğmesini, sabitleninceye kadar döndürün.

Alet ile çalışmalar tamamlandığında, talaş derinliğini, rende biçağı makineden dışarı çıkmayacak (gömülecek) ve böylece hasar

görmeyecek şekilde ayarlayın.

Yüzey rendeleme İstenilen talaş derinliğini ayarlayın. Elektrikli el rendesini ön temel plakası ile işlenecek ağaç malzemesi üzerine koyun ve rendeyi çalıştırın. Rendeyi iki eliniz ile tutarak yüzey üzerinde hareket ettirin, bu esnada rendenin ön ve arka temel plakası, tamamen yüzey üzerinde oturacaktır.

Yüzeylerin son kat işlenmesi için, talaş derinliğini daha küçük olarak ayarlayın ve yüzeyi birkaç defa işleyin.

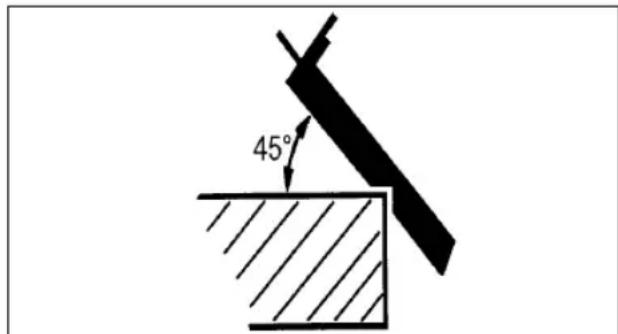

Kenarların 45- kırılması

Kenarların 45- açı ile hızlı ve kolayca kırılması için, ön temel plaka üzerinde oluşturulmuş olan V-oluğunu kullanın. Rendeyi V-oluğu ile, işlenecek kenarın üzerine oturtun ve bu kenar üzerinde hareket ettirin. Bu işlem esnasında ilerlemenin düzenli olmasına ve açı pozisyonunun aynı kalmasına dikkat edin.

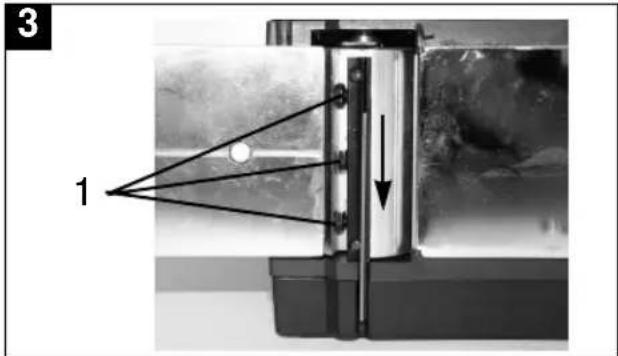

Rende bıçağının değiştirilmesi (Şekil 3)

Dikkat: Makine üzerinde çalışmadan önce fişi prizden çıkarın!

Elektrikli el rendesi, iki adet çevrilebilir sert metal bıçağı ile donatılmıştır. Çevrilebilir bıçakların iki bıçağı bulunur ve bu bıçaklar istendiğinde çevrilebilir. Çevrilebilir bıçak üzerindeki kılavuz oluşu ile eşit bıçak montaj yüksekliği sağlanır. Aşınmış, körleşmiş veya hasarlı bıçaklar değiştirilecektir.

Çevrilebilir sert metal bıçaklarının bilenmesi mümkün değildir.

Civatayı (1) alet ile birlikte sevk edilmiş olan anahtar ile açın ve çevrilebilir sert metal biçağı yandan, bir ağaç parçası ile rende milinden sökün.

Bıçağı monte etmeden önce bıçak yatağını temizleyin.

Bıçağın montajı, sökme işleminin tersi yönünde gerçekleşir. Bıçağın, rende milinin her iki ucuna eşit mesafede yerleştirilmesini sağlayın. Düzenli talaş kaldırma işleminin sağlanması için, daima her iki bıçağı birlikte değiştirin.

Dikkat: Elektrikli el rendesini çalıştırmadan önce, bıçakların doğru pozisyonda ve sıkı şekilde bağlı olup olmadığını kontrol edin!

Tahrik kayışının değiştirilmesi

Civatayı açın ve yan kayış kapağını çıkarın.

Aşınmış olan tahrik kayışını sökün ve her iki kayış kasnağını temizleyin.

Yeni kayışı küçük kasnak üzerine takın ve rende milini döndürerek kayışın diğer ucunu büyük kasnak üzerine takın.

Tahrik kayışı üzerindeki uzunlaması oluklarının tahrik dişli kasnağı üzerindeki kılavuz oluklara geçmesine dikkat edin.

Kayış koruma kapağını takın ve civatayı sıkın.

TEKNİK ÖZELLİKLER

Nominal gerilim: 230 V \~ 50 Hz

Güç: 600 W

Rölanti deviri n0: 16.000 dev/dak

Talaş derinliği: 0-2 mm

Rendeleme genişliği: 82 mm

Ses basıncı seviyesi LPA: 89 dB (A)

Ses gücü seviyesi LWA: 102 dB (A)

Vibrasyon a_w <2,5 m/s ^2

Ağırlık 2,7 kg

Koruma izolasyonlu

CZ

Garanti süresi alım tarihinde başlar ve 36 ay sürer.

Garanti, hatalı üretim veya malzeme ya da işlev hatalarını kapsamına alır.

Bunun için gereken yedek parçalar ve iş ücreti fatura edilmez.

Garanti, dolaylı zarar ve ziyanlar için geçerli değildir.

Müşteri servis görevlisi

GB EINHELL-WARRANTY CERTIFICATE

Teknik değişiklikler olabilir

Tehničke izmjene pridržane.

Notizen:

DISC GmbH

Eschenstraße 6

D-94405 Landau/Isar

Tel. [phone], Fax [phone] u. 5250

Teknik değişiklikler olabilir
