NÁVOD K OBSLUZE EH 600 Herkules

© CZ Návod k použití pro elektrický ruční hoblík

Všeobecné bezpečnostní pokyny a ochrana proti úrazu

Bezpečná práce bez úrazu je s nářadím zajištěna pouze tehdy, když si přečtete celé bezpečnostní pokyny a návod k použití a budete se jimi řídit.

• Pred každým použitím zkontrolujte přístroj, přípojné vedení a zástrčku. Pracujte pouze s bezvadným a nepoškozeným přístrojem. Poškozené části musí být okamžitě obnoveny odbomým elektrikářem.
• Před všemi pracemi na stroji, před každou výměnou nářadí a při nepoužívání vytáhnout sítovou zástrčku ze zásuvky.
  ●Aby se zabránilo poškození síťového kabelu, kabel vést vždy směrem dozadu od stroje.
• Při pracích na volném prostranství smí být použity pouze pro tento účel schválené prodlužovací kabely. Použité prodlužovací kabely musí vykazovat minimální průměr 1,5 mm2. Koneklory musí vykazovat ochranné kontakty a být chráněny proti rozstříknuté vodě.
• Uschovávejte nářadí bezpečně a nedosažitelně pro děti.
• Zajistěte obrobek určený k opracování proti vyklouznutí (pevně upnout).
• Materiály obsahující azbest nesmí být opracovávány. Dbát odpovídajících bezpečnostních předpisů (VBG 119) oborové profesní organizace.
  ●Používejte pouze originální náhradní díly.
• Opravy smí být provedeny pouze odborným elektrikářem.
  ●Vývoj hluku na pracovišti může překračovat až 85 db (A). V tomto případě jsou nutná ochranná opatření proti hluku a na ochranu sluchu pro obsluhu. Hluk tohoto přístroje je měřen podle IEC 59 CO 11, IEC 704, DIN 45635 část 21, NFS 91-031 (84/597/EWG).
• Dbejte na bezpečné postavení. Vyhýbejte se abnormálním držením těla.
• Elektrické nářadí nevystavujte dešti. Nepoužívejte elektrické nářadí v mokrém nebo vlhkém prostředí a ne v blízkosti hořlavých kapalin.
  ●Nenoste elektrické nářadí za síťový kabel. Ochraňujte síťový kabel před poškozením olejem,

rozpouštědlem a ostrými hranami. Nenoste elektrické nářadí za kabel.

• Udržujte pracovní prostředí v pořádku.
• Ubezpečte se, zda je při připojení na sit vypínač vypnut.
  ●Noste vhodné pracovní oblečení. Nenoste široké oblečení a šperky. V případě dlouhých vlasů noste vlasovou sítku.
  ●Pro svojí vlastní bezpečnost používejte pouze príslušenství a prídavné prístroje od výrobce nářadí.
  ●Vyslané kmity byly zjištěny podle ISO 5349.

Návod k použití pro ruční hoblík

POPIS PŘÍSTROJE (obr. 1+2)

1. Nastavovací knoflík pro hloubku záběru
2. Za-/vypínač
3. Blokovací zařízení zapnutí
4. Zadní základová deska
5. Kryt řemene
6. Přední základová deska
7. Výhazování hoblin
8. Adaptér pro zařízení na odsávání hoblin

POUŽITÍ

Elektrický ruční hoblík je určen k hoblování, drážkování a zešikmení dřevěných dílů.

NAPĚTÍ

Před každým použitím překontrolujte, jestli napětí udané na typovém štítku souhlasí se síťovým napětím. Napětí v síti by se v žádném případě nemělo odchylovat od udaného jmenovilého napětí o více než 10 %.

VYPÍNAČ

Elektrický ruční hoblík je kvůli zabránění úrazu vybaven bezpečnostním vypínačem. K zapnutí zmáčknout boční blokovací knoflík a stisknout spínací tlačítko. K vypnutí elektrického ručního hoblíku spínací tlačítko pustit. Spínací tlačítko se vrátí do výchozí polohy.

ODSÁVÁNÍ HOBLIN

Pro optimální odsávání hoblin můžete elektrický ruční hoblík připojit za pomoci adaptéru obsaženého v dodávce na zařízení odsávající hobliny.

Zasuňte adaptér do bočního otvoru vyhazování hoblin elektrického ručního hoblíku. Přes kulatou přípojku na adaptéru nyní můžete připojit vhodné odsávání hoblin.

PRACOVNÍ POKYNY

Pozor: Elektrický ruční hoblík smí být na obrobek přikládán pouze zapnutý.

Nastavení hloubky záběru

Otočením nastavovacího a vodicíno knoflíku doleva a doprava je možné nastavit hloubku záběru 0-2 mm. Nastavovací knoflík vždy otočit tak daleko, až zacvakne.

Po ukončení práce se hloubka záběru nastaví tak, že se nože zapustí, čímž jsou chráněny před poškozením.

Hoblování ploch

Nastavte požadovanou hloubku záběru. Elektrický ruční hoblík nasadit přední základovou deskou na dřevo, které má být opracováno, a hoblík zapnout. Elektrický ruční hoblík oběma rukama posouvat po ploše, přitom musí

přední a zadní základová deska zcela přiléhat. Na konečné opracování ploch nastavit jen nepatrnou hloubku záběru a plochu několikrát opracovat.

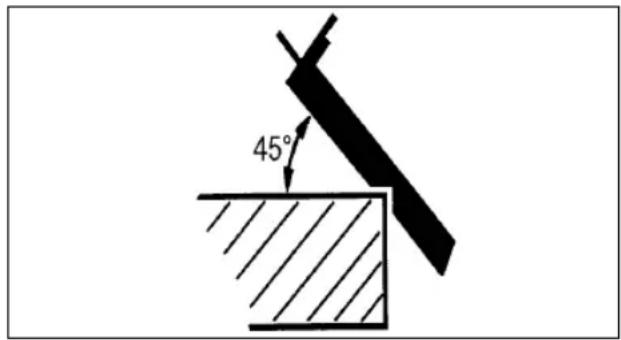

Zkosení hran (45°)

45°

Rychlé a jednoduché zkosení hran v úhlu 45°je umožněno V-drážkou zapracovanou v přední základové desce. Hoblík nasadit V-drážkou na hranu, která má být opracována, a vést ho po její délce, přitom je třeba dbát na rovnoměrný posuv a na konstantní polohu úhlu.

Výměna hoblovacích nožů (obr. 3)

Pozor: Před všemi pracemi na stroji vytáhnout sítovou zástrčku ze zásuvky!

Elektrický ruční hoblík je osazen dvěma přestavnými noži z tvrdokovu. Přestavné nože mají dvě ostří a mohou být obráceny. Díky vodicí drážce přestavných nožů je při výměně zaručeno stejné výškové nastavení. Opotřebené, tupé nebo poškozené nože musí být vyměněny.

Přestavné nože z tvrdokovu nemohou být přebroušeny.

Přiloženým otevřeným klíčem (1) uvolněte tři šestihranné šrouby a kouskem dřeva postranně vysuňte přestavný nůž z tvrdokovu z hřídele hoblíku.

1

Před zandáním vyčistěte uložení nože.

Zandání nožů se uskutečňuje v obráceném pořadí. Přesvědčte se, že hoblovací nůž souhlasí s oběma konci hřídele hobliku. Vyměňujte vždy oba nože, aby byl zaručen stále stejný odběr hoblin.

Pozor: Před uvedením elektrického ručního hoblíku do provozu se musí nože překontrolovat, jestli je montážní poloha správná a jestli nože pevně sedí!

Výměna hnacího řemene

Povolte šroub a odejměte postranní kryt řemene.

Odstraňte opotřebovaný řemen a vyčistěte obě řemenice.

Položte nový hnací řemen na malou řemenici na nasadte řemen za otáčení hřdele hoblíku na velkou řemenici.

Dbejte na to, aby podélné drážky hnacího řemene ležely ve vodicích drážkách hnacích kol.

Kryt řemene nasadit a šroubem upevnit.

TECHNICKÁ DATA

Jmenovité napětí: 230 V \~ 50 Hz

Příkon: 600 W

Otáčky naprázdno n0: 16.000 min -1

Hloubka záběru: 0 - 2 mm

Šířka hoblování: 82 mm

Hladina akustického tlaku LPA: 89 dB (A)

Hladina akustického výkonu LWA: 102 dB (A)

Vibrace aw <2,5 m/s 2

Hmotnost 2,7 kg

Ochranná izolace

SLO

Záruční doba začíná dnem koupě a činí 3 rok.

Záruka bude poskytnuta v případě chybného provedení nebo vady materiálu a funkčnosti.

K tomu potřebné náhradní díly a pracovní doba nebudou účtovány.

Záruka se nevztahuje na následné škody.
