INSTRUKCJA OBSŁUGI EH 600 Herkules

PL Instrukcja obsługi strugarki ręczno- elektrycznej

TR Kullanma talimatı Elektrikli el rendesi

Ogólne wskazówki dotyczące zachowania bezpieczeństwa i zapobiegania wypadkom

Bezwypadkową i niezagrażającą niebezpieczeństwem pracę zapewnia dokładne przeczytanie całej instrukcji obsługi i stosowanie się do podanych wskazówek bezpieczeństwa.

• Przed każdym uruchomieniem urządzenia należy skontrolować kabel przyłączeniowy i wtyczkę. Proszę korzystać tylko z takiego urządzenia, które prawidłowo funkcjonuje i nie jest uszkodzone. Uszkodzone części powinny być natychmiastowo naprawione lub wymienione przez fachowca-elektryka.
• Przed każdą pracą wykonywaną przy maszynie, przed każdą wymianą części, jak i przy niekorzystaniu z niej, należy wyjąć wtyczkę z sieci.
• Aby uniknąć uszkodzenia kabla sieciowego, powinien on znajdować się zawsze z tyłu maszyny.
• Pracując na wolnym powietrzu, stosować należy tylko specjalnie do tego przeznaczone kable-przedłużacze. Stosowany przedóżacz powinien posiadać minimalny przekrój poprzeczny 1,5 mm². Połączenia wtykowe powinny posiadaa styki ochronne (uziemiające) i chronić przed bryzgami wodnymi.
  ●Proszę przechowywać narzędzia w bezpiecznym miejscu, niedostępnym dla dzieci.
• Przedmiot obrabiany należy zabezpieczyć przed wyślizgnięciem się (zamocować).

●Nie wolno obrabiać materiałów zawierających azbest.

●Należy przestrzegać odpowiednie przepisy bezpieczeństwa pracy.
●Proszę stosować tylko oryginalne części zamienne.
●Wszelkie naprawy należy zlecać tylko wykwalifikowanemu elektrykowi.
●Hałas występujący w miejscu pracy może przekroczyć 85 dB(A). W tym przypadku istotne jest przedsięwzięcie kroków zaradczych przez obsługującego, a więc stosowanie ochraniaczy słuchu. Szumy tego urządzenia elektrycznego zmierzone zostały na podstawie IEC 59 CO 11, IEC 704, DIN 45635 część 21, NFS 31-031 (84/537/EWG).
●Proszę zwrócić uwagę na przyjęcie bezpiecznej postawy i unikać nieprawidłowych pozycji.
- Nie wystawiać urządzenia elektrycznego na deszcz, nie korzystać z niego w miejscach mokrych i wilgotnych, ani w pobliżu płynów łatwopalnych.

●Nie przenosić urządzenia trzymając za kabel sieciowy. Chronić kabel przed uszkodzeniem spowodowanym przez olej, środki rozpuszczalne i ostre krawędzie.
●Na miejscu pracy powinien panować idealny porządek.
●Proszę upewnić się, czy wyłącznik odłączony jest od źródła prądu.
●Proszę zakładać odpowiednie ubranie robocze. Nie nosić ubrania obszernego, ani biżuterii. Przy długich włosach proszę zakładać siateczkę na włosy.
●Dla własnego bezpieczeństwa proszę korzystać z oprzyrządowania i urządzeń dodatkowych tego samego producenta, od którego pochodzi to urządzenie.
●Wartość emitowanych drgań została wyznaczona na podstawie ISO 5349.

Instrukcja obsługi strugarki ręcznej

OPIS URZĄDZENIA (Rys. 1+2)

1. gałka do ustalania głębokości skrawania
2. włącznik/ wyłącznik
3. blokada włącznika
4. płyta podstawowa tylna
5. ostona pasa
6. płyta podstawowa przednia
7. wyrzut wiórów
8. przystawka do odsysania wiórów

ZASTOSOWANIE

Strugarka ręczno-elektryczna służy do strugania (heblowania), wręgowania i heblowania skośnego elementów drewnianych.

NAPI CIE

Przed uruchomieniem proszę sprawdzić, czy napięcie podane na tabliczce znamionowej zgodne jest z napięciem sieciowym. Napięcie sieciowe nie powinno w żadnym wypadku przekroczyć 10% wartości podanego na tabliczce napięcia sieciowego.

WŁĄCZNIK

Strugarka ręczno-elektryczna wyposażona jest w włącznik zabezpieczający przed wypadkiem. W celu włączenia należy przycisnąć boczny przycisk blokujący oraz przycisk przełącznika. W celu wyłączenia strugarki należy puścić przycisk przełącznika, a wróci on do swojej pozycji wyjściowej.

ODSYSANIE WIÓRÓW

W celu optymalnego odsysania wiórów można podłączyć strugarkę ręczno-elektryczną do odsysacza za pomocą należącej do kompletu przystawki.

Przystawkę należy wsunąć w miejsce wyrzucania strużyn, znajdujące się w bocznej stronie urządzenia. Za pomocą przystawki okrągłej można przyłączyć tylko pasujące odsysacze.

WSKAZÓWKI BEZPIECZE-STWA

Uwaga: Strugarkę ręczno-elektryczną należy prowadzić w celu obrabiania przedmiotu tylko w stanie włączonym.

Ustalanie głębokości skrawania

Poprzez obrót lewo- i prawostronny gałki prowadzeniowej można ustalić głębokość skrawania od 0 do 2 mm. Gałkę obrócić tak, aby "zaskoczyła". Po zakończeniu pracy należy ustawić głębokość skrawania tak, aby nóż schował się (został opuszczony), przez co zabezpieczony zostaje przed uszkodzeniem.

Struganie powierzchni

Proszę ustawić żądaną głębokość skrawania. Następnie nasadzić przednią płytę podstawową strugarki ręczno-elektrycznej na drewniany przedmiot obrabiany i włączyć strugarkę. Strugarkę elektryczną posuwać obydwoma rękami po powierzchni, przy czym przednia i tylna płyta muszą całkowicie przylegać do obrabianego przedmiotu.

W celu obrabiania końcowego powierzchni ustawić niewielką głębokość skrawania, powierzchnię wielokrotnie obrabiać.

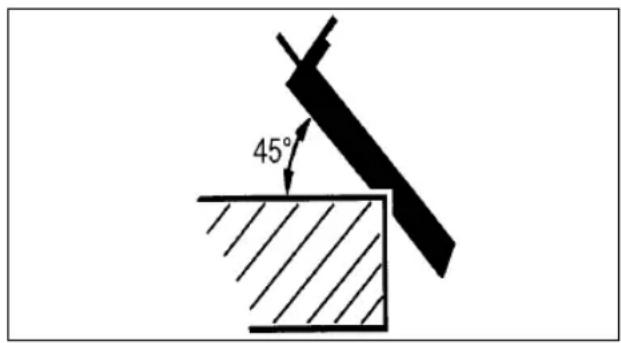

Ścinanie krawędzi (45°)

45°

Szybkie i proste ścinanie krawędzi pod kątem 45° możliwe jest dzięki dopasowanemu do przedniej płyty podstawowej rowkowi V. Strugarkę z rowkiem V nasadzić na daną krawędź i prowadzić wzdłuż po jego powierzchni, przy czym zwrócić uwagę na równomierne przesuwanie i jednakowe położenie kąta.

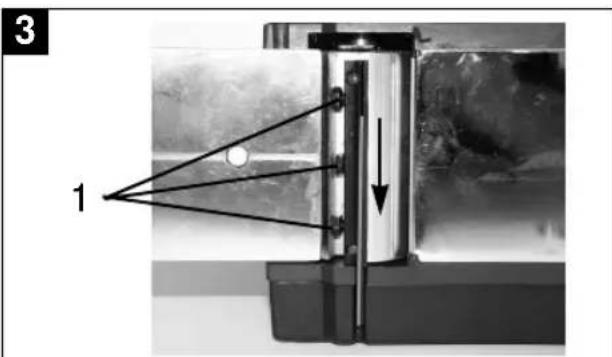

Wymiana noży do strugarki (Rys. 3)

Uwaga: Przed wszystkimi pracami wykonywanymi przy maszynie należy wyciągnąć wtyczkę z gniazdka!

Strugarka ręczno- elektryczna wyposażona jest w dwa noże obracane ze stopu twardego. Posiadają one dwa ostrza (krawędzie tnące), które można obrócić. Dzięki rowkowi prowadzącemu noży gwarantowane jest ustawienie takiej samej wysokości. Zużyte, tępe i uszkodzone noże należy wymienić.

Noże obracane ze stopu twardego nie można ponownie naostrzyć.

Proszę poluźnić trzy śruby sześciokątne (1) za pomocą dołączonego klucza maszynowego płaskiego i wyjąć noż z boku za pomocą elementu drewnianego z wału struga.

3 1

Przed wbudowaniem noży należy wyczyścić miejsce ich wbudowania.

Wbudowanie noży następuje w odwrotnej kolejności. Proszę upewnić się, czy położenie noża jest prawidłowe w stosunku do obu końców wału. Należy wymienić jednocześnie oba noże, aby zapewnić jednakowy odbiór wiórów.

Uwaga: Przed uruchomieniem strugarki ręczno-elektrycznej należy sprawdzić prawidłowe wbudowanie i bezpieczną pozycję noży!

Wymiana pasa napędowego

Proszę poluźnić śrubę i zdjąć boczną osłone pasa.

Następnie należy usunąć pas napędowy i wyczyścić oba koła pasowe.

Nałożyć nowy pas napędowy na małe koło pasowe i naciągnąć pas poprzez obrót wału strugarki na duże koło pasowe.

Należy zwrócić uwagę na to, że rowki wzdłużne pasa napędowego leżą w rowkach prowadzących kół napędowych.

Teraz proszę nałożyć osłone i przykręcić śrubę.

DANE TECHNICZNE

Napięcie znamionowe: 230V \~ 50 Hz

Moc poborowa: 600 W

Prędkość obrotowa biegu jałowego: 16.000 min ^-1

Głębokość skrawania: 0 - 2 mm

Szerokość struga: 82 mm

Poziom ciśnienia akustycznego LPA: 89 dB(A)

Poziom mocy akustycznej LWA: 102 dB(A)

Drgania aw < 2,5 m/s 2

Waga 2,7 kg

Izolacja ochronna

TR

Okres gwarancji zaczyna się od momentu kupna urządzenia i kończy się po upływie 3 roku.

Gwarancja obejmuje wadliwe wykonanie wyrobu oraz wady w materiale lub w funkcjonowaniu urządzenia.

Klient nie płaci za potrzebne do usunięcia usterki części zamienne oraz za czas pracy.

Producent nie odpowiada za szkody pośrednie.
