HASZNÁLATI ÚTMUTATÓ AB1900 Herkules

A terméken található szimbólumok magyarázata

A kézikönyvben használt szimbólumok arra szolgálnak, hogy felhívják a figyelmet a lehetséges kockázatokra. A biztonsági szimbólumokat, valamint az ezeket kísérő magyarázatokat pontosan értelmezni kell. Maguk a figyelmeztetések nem hárítják el a kockázatokat, és nem helyettesítik a balesetek megelőzése érdekében hozott megfelelő intézkedéseket.

	Üzembe helyezés előtt olvassa el és vegye figyelembe a kezelési útmutatót és a biztonsági utasításokat!
	Viseljen védőkesztyűt!
	Viseljen szemvédőt!
	Viseljen hallásvédőt!
	Viseljen porvédő maszkot!
	II. védelmi osztály
	A termék megfelel a hatályos európai irányelveknek.

Tartalomjegyzék:

Oldal:

1. Bevezetés 76

2. A készülék leírása (1–5. ábra)....76

3. Szállított elemek (6. ábra)....76

4. Rendeltetésszerű használat....77

5. Az elektromos szerszámokra vonatkozó általános biztonsági utasítások ..... 77

6. Müszaki adatok....79

7. Üzembe helyezés előtt 80

8. Üzemeltetés....81

9. Üzembe helyezés 81

10. Kezelési / munkavégzési utasítások 81

11. Elektromos csatlakozás....82

12. Karbantartás 82

13. Tartozékok 83

14. Tárolás 83

15. Ártalmatlanítás és újrahasznosítás 83

16. Hibaelhárítás....85

17. Megfelelőségi nyilatkozat 87

1. Bevezetés

Gyártó:

Scheppach GmbH

Sok örömet és sikert kívánunk új készüléke használatához.

Megjegyzés:

A készülék gyártója a hatályos termékfelelősségi törvény szerint nem felelős a készüléken esett vagy a készülék által okozott károkért a következő esetekben:

• Szakszerütlen kezelés,
• A kezelési útmutató be nem tartása,
• Illetéktelen javítás,
• Nem eredeti pótalkatrészek beépítése és cseréje,
• Nem rendeltetésszerű használat,
• Az elektromos berendezés meghibásodása a nemzeti elektromos előírások és rendelkezések be nem tartása miatt.

A következőket javasoljuk:

Mielőtt megkezdené a szerelést vagy az üzembe helyezést, olvassa végig a kezelési útmutató teljes szövegét.

A kezelési útmutató célja, hogy megkönnyítse a gép megismerését és rendeltetésszerű használatát.

A kezelési útmutató fontos információkat tartalmaz arról, hogyan dolgozhat a géppel biztonságosan, szakszerűen és gazdaságosan, hogyan előzheti meg a baleseteket, csökkentheti a javítási költségeket és az időkieséseket, és miként növelheti a gép megbízhatóságát és élettartamát.

A kezelési útmutatóban foglalt biztonsági rendelkezéseken kívül feltétlenül be kell tartania azokat a hatályos előírásokat, melyek az adott országban a gép üzemeltetésére vonatkoznak.

A szennyeződés és nedvesség ellen műanyag tokba csomagolt kezelési útmutatót a gép közelében tárolja. Munkába állás előtt minden kezelőnek el kell olvasnia, majd gondosan be kell tartania a benne foglaltakat.

A gépen csak olyan személyek dolgozhatnak, akiket betanítottak a gép használatára és megismertettek a vele kapcsolatos veszélyforrásokkal. Tartsa be a kezelők legkisebb életkorára vonatkozó rendelkezést.

A jelen kezelési útmutató biztonsági utasításain és országa speciális előírásain túl tartsa be az azonos kialakítású gépek üzemeltetésére vonatkozó általánosan elismert műszaki szabályokat is.

Nem vállalunk felelősséget az olyan balesetekért vagy károkért, amelyek azért keletkeznek, mert nem vették figyelembe a jelen útmutatót és a biztonsági utasításokat.

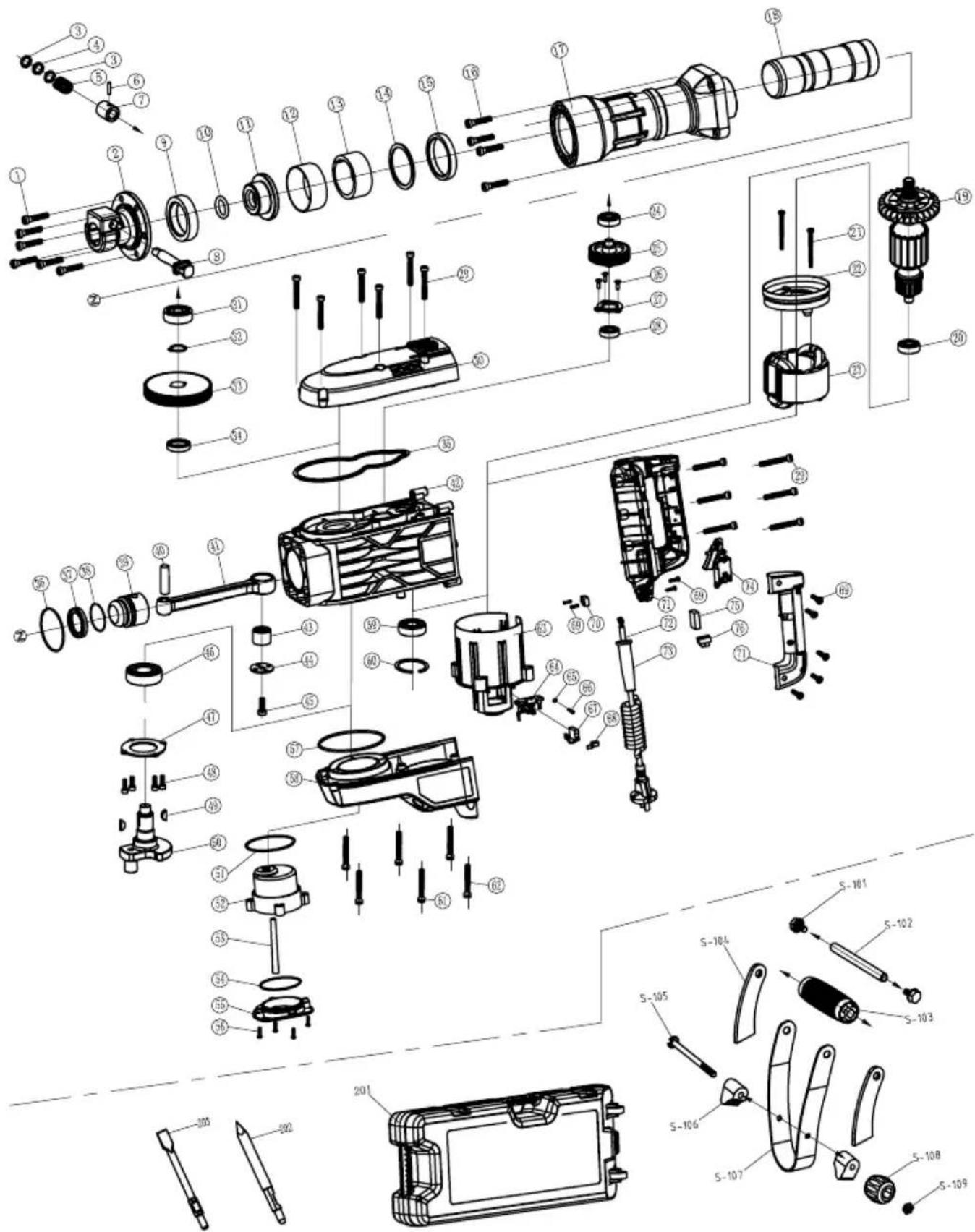

2. A készülék leírása (1–5. ábra)

1. Motorház
2. Be-/kikapcsoló gomb
3. Markolat
4. Olajbetöltő nyílás / kémlelőablak
5. Kiegészítő fogantyú
6. Szerszámbefogó
7. Hegyesvéső
8. Reteszelő csapszeg
9. Szorítócsavar
10. Reteszelő kapcsoló
11. Lemezcsavar

3. Szállított elemek (6. ábra)

1 db bontókalapács
1 db szerszámdoboz (A)
(1 db) Olajos flakon (B)
(1 db) Hegyesvéső ∅ 30 L390 (C)
(1 db) Laposvéső ∅ 30 L390 (D)
1 db kezelési utasítás

• Nyissa ki a csomagot, és óvatosan vegye ki a készüléket.
• Távolítsa el a csomagolóanyagot, valamint a cso-magolási/szállítási biztosítékokat (ha vannak).
• Ellenőrizze a szállított elemek hiánytalanságát.
• Ellenőrizze, hogy a készülék és tartozékai nem szenvedtek-e szállítási sérüléseket. Reklamáció esetén azonnal értesítse a beszállítót. Utólagos reklamációkat nem fogadunk el.
• Lehetőleg a jótállási idő lejártáig őrizze meg a cso-magolást.
• Mielött használatba veszi a készüléket, ismerkedjen meg vele a kezelési utasítás alapján.
• Tartozékként, valamint kopó- és pótalkatrészként csak eredeti alkatrészeket használjon. Pótalkatrészeket szakkereskedőjénél vásárolhat.
• Rendelésnél adja meg a cikkszámot, valamint a gép típusát és gyártási évét.

Figyelem!

A készülék és a csomagolóanyag nem játékszer! Ne engedje, hogy a gyermekek a műanyag zacs-kókkal, fóliákkal és apró részekkel játsszanak! Len-nyelés és fulladás veszélye áll fenn!

4. Rendeltetésszerű használat

Az elektromos szerszám nehéz bontási és vésési munkálatok végzésére szolgál, illetve a megfelelő tartozékok használatával behajtásra és tömörítésre is alkalmas.

A gépet csak rendeltetésszerüen szabad használni. Minden ettől eltérő használat nem rendeltetésszerűnek minősül. Az ebből fakadó minden kárért és sérülésért nem a gyártó, hanem a felhasználó/kezelő viseli a felelősséget.

A rendeltetésszerű használat része a biztonsági utasítások betartása, valamint a kezelési útmutatóban foglalt szerelési és üzemeltetési utasítások betartása is.

A gépet kezelő és karbantartó személyeknek ismerniük kell ezeket, és tájékozottnak kell lenniük a lehet-séges veszélyekröl.

Ezenfelül a lehető legszigorúbban be kell tartani a baleset-megelőzési előírásokat.

Vegye figyelembe a további általános érvényű munka- egészségügyi és biztonságtechnikai szabályokat is. Ha a gépen változtatást hajt végre, az ebből eredő károkért a gyártó nem vállal felelősséget.

Kérjük, vegye figyelembe, hogy készülékeinket rendeltetésük szerint nem professzionális, hivatásszerű vagy ipari használatra tervezték. A készülékre semmilyen garanciát nem vállalunk, ha kisipari, kéziipari vagy ipari, valamint ezekkel egyenértékű tevékenységekhez használja.

5. Az elektromos szerszámokra vonat- kozó általános biztonsági utasítások

Figyelem! Elektromos szerszámok használatakor az elektromos áramütés, a sérülés- és tűzveszély elleni védekezés érdekében tartsa be a következő alapvető biztonsági intézkedéseket. Használat előtt olvassa el az elektromos szerszám összes útmutatóját és tartsa be a biztonsági utasításokat.

1. A munkahely biztonsága

a) Gondoskodjon a munkahely tisztaságáról és megfelelő megvilágításáról. A rendetlenség és a megvilágítatlan munkaterületek balesetekhez vezethetnek.

b) Ne dolgozzon az elektromos szerszámmal olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy porok találhatók. Az elektromos szerszámok szikráznak, és a szikrák megygyújthatják a port és a gözőket.

c) Az elektromos szerszám használata során tart- sa távol a gyermekeket és más személyeket. A figyelem elterelése miatt elveszítheti uralmát a készülék felett.

2. Elektromos biztonság

a) Az elektromos szerszám csatlakozódugója illeszkedjen a csatlakozóaljzatba. A dugós csatlakozót semmilyen módon nem szabad módosítani. A védőföldeléssel ellátott elektromos szerszámokkal együtt ne használjon adapteres csatlakozót. A változatlan dugós csatlakozók és a hozzájuk illő csatlakozóaljzatok csökkentik az áramütés kockázatát.

b) Kerülje el a teste földelt felületekkel, például csövekkel, fütésekkel, tűzhelyekkel és hütőszekrényekkel való érintkezését. Megnő az áramütés kockázata, ha a teste földelve van.

c) Tartsa esötöl és nedvességtöl távol az elektromos szerszámokat. Az elektromos készülékbe hatoló víz növeli az áramütés kockázatát.

d) Ne használja a kábelt a rendeltetésétől eltérő mó- don, például az elektromos szerszám szállításá- hoz, felakasztásához vagy a dugós csatlakozó aljzatból való kihúzásához. Tartsa távol a kábelt hőtől, olajtól, éles élektől és a készülék mozgó alkatrészeitől. A sérült vagy összegubancolódott kábel növeli az áramütés kockázatát.

e) Ha a szabadban dolgozik az elektromos szer- számmal, akkor csak olyan hosszabbító kábele- ket alkalmazzon, amelyek használata kültéren is engedélyezett. A kültéri használatra engedélye- zett hosszabbító kábel használata csökkenti az áramütés kockázatát.

f) Ha elkerülhetetlen, hogy nedves környezetben használja az elektromos szerszámot, akkor használjon hibaáram-védőkapcsolót. A hibaáram-védőkapcsoló használata csökkenti az áramütés kockázatát.

3. Személyi biztonság

a) Mindig figyelmesen dolgozzon, ügyeljen arra, amit csinál, és értelmesen végezze a munkáját az elektromos szerszámmal. Ne használja az elektromos szerszámot, ha fáradt, vagy ha drogok, alkohol vagy gyógyszerek befolyása alatt áll. Az elektromos szerszám használata során egy pillanatnyi figyelmetlenség is súlyos sérüléseket okozhat.
b) Viseljen személyi védőfelszerelést, és mindig használjon védőszemüveget. Az elektromos szerszám típusától és használatától függően alkalmazott személyi védőfelszerelések, például porvédő maszk, csúszásbiztos munkavédelmi cipő, munkavédelmi sisak vagy hallásvédő viselése csökkenti a sérülések kockázatát.
c) Kerülje el az akaratlan üzembe helyezést. A szerszám áramellátásra és/vagy akkumulátorra való csatlakoztatása, felvétele vagy szállítása előtt bizonyosodjon meg arról, hogy ki van-e kapcsolva az elektromos szerszám. Ha az elektromos szerszám szállítása közben a kapcsolón tartja az ujját, vagy a készüléket bekapcsolva csatlakoztatja az áramellátásra, akkor balesetek történhetnek.
d) Az elektromos szerszám bekapcsolása előtt távolítsa el a beállító szerszámokat vagy a csavarkulcsokat. A készülék forgó részében maradt szerszám vagy kulcs sérüléseket okozhat.
e) Kerülje a rendellenes testtartást. Álljon stabilan a lábán, és mindig örizze meg egyensúlyát. Így váratlan helyzetekben is jobban irányíthatja az elektromos szerszámot.
f) Megfelelő ruházatot viseljen. Ne viseljen túl bő ruházatot vagy ékszereket. Haját, ruházatát és kesztyűjét tartsa távol a maguktól mozgó alkatrészektől. A mozgó alkatrészek elkaphatják a laza ruházatot, az ékszereket vagy a hosszú hajat.
g) Ha lehetséges porelszívásra és -gyűjtésre szolgáló berendezések felszerelése, akkor bizonyosodjon meg arról, hogy ezek csatlakoztatva vannak, és helyesen használják őket. Por elszívásának alkalmazásával csökkenthetők a por által okozott veszélyek.
h) Ne keltsen hamis biztonságérzetet és ne szegje meg az elektromos szerszámra vonatkozó biztonsági szabályokat még abban az esetben sem, ha az elektromos szerszámot többszöri használat után ismerni véli. A másodperc törtrésze alatt bekövetkező súlyos sérülések lehetnek a következményei annak, ha a szerszámot gondatlanul kezeli.

4. Az elektromos szerszám használata és kezelése

a) Ne terhelje túl a készüléket. A munkájához mindig az arra megfelelő elektromos szerszámot használja. A megfelelő elektromos szerszámmal jobban és biztonságosabban dolgozhat a megadott teljesítménytartományban.
b) Ne használjon olyan elektromos szerszámot, amelynek hibás a kapcsolója. Az az elektromos szerszám, amelyet nem lehet be- vagy kikapcsolni, veszélyesnek számít, és meg kell javítani.
c) Mielőtt beállításokat végez a készüléken, tartozékokat cserél, vagy félreteszi a készüléket, húzza ki a dugós csatlakozót a csatlakozóaljzatból, és/vagy vegye ki az akkumulátort. Ez az elővigyáza-tossági intézkedés megakadályozza az elektromos szerszám véletlen beindítását.
d) A nem használt elektromos szerszámokat gyermekektől távol tárolja. Ne hagyja, hogy a készüléket olyan személyek használják, akik nem ismerik azt vagy nem olvasták el a jelen utasításokat. Az elektromos szerszámok veszélyesek, ha tapasztalatlan személyek használják őket.
e) Gondosan ápolja az elektromos szerszámokat. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek-e, nem szorulnak, nincsenek-etörött vagy sérült alkatrészek, amelyek negatív hatással lennének az elektromos szerszám működé-sére. A készülék használata előtt javíttassa meg a sérült alkatrészeket. Sok balesetet a rosszul kar-bantartott elektromos szerszámok okoznak.
f) Tartsa élesen és tisztán a vágószerszámokat. A gondosan ápolt, éles vágóélekkel rendelkező vá- gószerszámok kevésbé szorulnak be, és könnyeb- ben vezethetők.
g) Az elektromos szerszámot, tartozékokat, betét-szerszámokat stb. a jelen utasításoknak meg-felelően használja. Közben vegye figyelembe a munkafeltételeket és a végrehajtandó feladatot is. Az elektromos szerszámoknak a tervezett alkalmazásoktól eltérő használata veszélyes helyzetekhez vezethet.
h) A fogantyúkat és a megfogási felületeket mindig száraz, tiszta, valamint olajtól és zsírtól mentes állapotban kell tartani. A csúszós fogantyú és megfogási felületek nem teszik lehetővé az elektromos szerszám biztonságos üzemeltetését, illetve hogy megőrizze fölötte az uralmát előre nem látható helyzetekben.

5. Szerviz

a) Csak képzett szakszemélyzettel és csak eredeti pótalkatrészek használatával javíttassa meg elektromos szerszámát. Ezáltal biztosítható az elektromos szerszám biztonságának megőrzése.

A BONTÓKALAPÁCSRA VONATKOZÓ SPECIÁLIS BIZTONSÁGI UTASÍTÁSOK

• Viseljen hallásvédőt. A zaj hatására halláskárosodást szenvedhet.
• Ha az elektromos szerszámhoz tartozékként jár- nak, használja a kiegészítő fogantyúkat. Ha elveszti uralmát a készülék felett, az sérülésekhez vezethet.
• A készüléket szigetelt markolatnál fogja olyan munkálatok közben, amelyek során az alkalmazott szerszám rejtett áramvezetékekhez vagy saját hálózati kábeléhez érhet hozzá. A feszültség alatt álló vezetékkel való érintkezés a készülék fémből készült alkatrészeit is feszültség alá helyezheti, és ez áramütéshez vezethet.
• A rejtett közművezetékek megtalálásához használjon megfelelő keresőeszközöket, illetve vegye fel a kapcsolatot a helyszínen illetékes közműszolgáltatóval. Az elektromos vezetékek érintése tüzet okozhat, illetve áramütéssel járhat. Ha megsérti a gázvezetéket, az robbanást okozhat. A vízvezeték átütése anyagi kárt okoz, illetve áramütéssel járhat.
• Munkavégzés közben mindig két kézzel tartsa az elektromos szerszámot, és álljon stabilan a lábán. Az elektromos szerszám vezetése két kézzel biztosabb.
• Biztosítsa a munkadarabot. A befogó berendezés- sel vagy satuval befogott munkadarab biztosabban áll, minha kézzel tartaná.
• Viseljen porvédő maszkot.

TOVÁBBI TUDNIVALÓK A BIZTONSÁGGAL ÉS A MUNKAVÉGZÉSSEL KAPCSOLATOSAN

FIGYELMEZTETÉS

• Kerülje a rendellenes testtartást. Álljon stabilan a lábán, és mindig örizze meg egyensúlyát.
• Használjon védőfelszerelést. A készülékkel való munkavégzéskor mindig viseljen védőszemüveget. Az egyéni védőeszközök, mint a porvédő maszk, a védőkesztyű, a zárt és csúszásbiztos lábbeli és a hallásvédő viselése elengedhetetlen.

• A munkavégzés közben képződő por gyakran ártalmas az egészségre, és nem szabad a szervezetbe jutnia. Használjon porelszívást, emellett viseljen megfelelő porvédő maszkot. A lerakódó port alaposan távolítsa el, pl. porszívóval.

• A gép hálózati kábelét mindig tartsa távol a gép munkaterületétől. A hálózati kábelt mindig hátrafelé vezesse el a géptől.

• Ne munkáljon meg olyan anyagot, amely káros lehet az egészségre (pl. azbesztet tartalmaz).
• Ha falon, mennyezeten vagy padlón dolgozik, ügyeljen az elektromos vezetékekre, a gáz- és vízcsövekre.
• Ha megakad a befogott szerszám, azonnal kapcsolja ki a készüléket! Addig ne kapcsolja vissza a készüléket, míg ki nem szabadította a befogott szerszámot. Ellenkező esetben ugyanis nagy erejű visszarúgás lehet a következmény.
  A biztonsági utasítások figyelembevétele mellett állapítsa meg és szüntesse meg a befogott szerszám beszorulásának okát. A lehetséges okok az alábbiak:
• A szerszám beszorul a megmunkálandó munkadarabba
  • A megmunkálandó anyag átszakad
• Az elektromos szerszám túlterhelődik
• Ne nyúljon a működő gépbe.
• Működő gépből nem szabad a forgácsokat és szilánkokat eltávolítani.

FIGYELMEZTETÉS! Égési sérülések veszélye

A befogott szerszám üzem közben felhevülhet.

• Szerszámcserénél
  • A készülékkel végzett munka befejeztével

Figyelmeztetés! Ez az elektromos szerszám üzem közben elektromágneses mezőt hoz létre. Ez a mező bizonyos körülmények között negatív hatással lehet az aktív vagy passzív orvosi implantátumokra. A komoly és súlyos sérülések kockázatának elkerülése érdekében javasoljuk, hogy az orvosi implantátummal rendelkező személyek az elektromos szerszám használata előtt keressék fel orvosukat és implantátumuk gyártóját.

6. Müszaki adatok

Ütésszám 2000 min
Kiviteli méretek, H x Sz x M	674 x 155,3 x 264,3 mm
Ütőerő 60 joule
Tömeg 16,5 kg
Motor 230-240 V~ 50 Hz
P1 felvettteljesítmény	1900 W
Védelmi osztály II
Védelmi fokozat IPX0
Befogó SDS-HEX rendszer 30 mm

A müszaki változtatás jogát fenntartjuk!

Zaj és vibráció

A zaj és a rezgés értékeinek megállapítása az EN 60745 szabvány alapján történt.

L_pA hangnyomásszint 81,6 dB

K_pA bizonytalanság	3 dB
Hangteljesítményszint L_WA(garantált)	104 dB
K_WA bizonytalanság	2,73 dB

Viseljen hallásvédőt.

A zaj hatására halláskárosodást szenvedhet.

A teljes rezgési értékek (három irány vektorösszege) megállapítása az EN 60745 szabvány alapján történt.

Vésés

Fő markolat:

Rezgéskibocsátási érték a h, Cheq	= 17,447 m/s2
K bizonytalanság	= 1,5 m/s2

Kiegészítő fogantyú:

Rezgéskibocsátási érték ah, Cheq	= 19,546 m/s2
K bizonytalanság	= 1,5 m/s2

Az elektromos szerszámokra vonatkozó további információk

Figyelmeztetés!

A megadott rezgéskibocsátási értéket egy szabvány eljárással mértük, ami az elektromos szerszám használatának módjától és típusától függően változhat, illetve kivételes esetben a megadott értéket meghaladhatja.

A megadott rezgéskibocsátási érték az elektromos szerszámok összehasonlítására is használható.

A megadott rezgéskibocsátási érték a károsodás bevezető becsléséhez is használható.

Csökkentse minimális szintre a zajképződést és a vibrációt!

• Csak kifogástalan állapotban lévő eszközöket használjon.
• Rendszeresen végezze el a készülék karbantartását és tisztítását.
• Munkamódszerét igazítsa a készülékhez.
• Ne terhelje túl a készüléket.
• Szükség szerint ellenőriztesse a készüléket.
• Kapcsolja ki a készüléket, ha nem használja.
• Viseljen kesztyüt.

Fennmaradó kockázatok

Maradék kockázatok akkor is léteznek, ha az előírásoknak megfelelően használja ezt a villamos kézi szerszámot. A villamos kézi szerszám kialakításához és kiviteléhez kapcsolódóan az alábbi veszélyek jelentkezhetnek:

1. A tüdő károsodására kerül sor, ha nem visel megfelelő porvédő maszkot.
2. Ha nem visel megfelelő hallásvédöt, halláskárosodást szenvedhet.
3. A kéz-kar rezgések miatt károsodhat az egész- sége, ha hosszabb ideig használja a készüléket, vagy ha nem megfelelően végzi az irányítást és a karbantartást.

7. Üzembe helyezés előtt

A csatlakoztatás előtt győződjön meg arról, hogy a típustáblán szereplő adatok egyeznek a hálózati adatokkal.

Minden esetben húzza ki a hálózati csatlakozódugót, mielőtt beállításokat végezne a készüléken.

• Ismerkedjen meg a géppel. Ismerkedjen meg a használatával és a korlátozásokkal, de a speciális potenciális veszélyekkel is.
• Mielőtt a csatlakozódugót az aljzatba helyezi, győződjön meg arról, hogy a kapcsoló KI állásban van.
• Győződjön meg arról, hogy a gépet megtisztították és szakszerű kenéssel látták el.

• Üzembe helyezés előtt ellenőrizze, hogy a gép alkatrészei nem sérültek-e meg, és győződjön meg arról, hogy az alkatrészek szakszerűen működnek és betöltik a szükséges funkciót, kétes esetben ki kell cserélni az érintett alkatrészt.

• Ellenőrizze minden mozgó alkatrész, minden tö- rött vagy rögzítőelem beállítását, és minden olyan egyéb feltételt, amely negatívan befolyásolhatja a rendes működést. Minden sérült alkatrészt azonnal szakemberrel kell megjavíttatni vagy kicseréltetni.

• Ne használja a gépet, ha bármely kapcsoló nem kapcsolható be vagy ki megfelelően.

Figyelem! Használat előtt vezetékkeresővel ellenőrizze, hogy nincsenek-e rejtett vezetékek, gáz- és vízcsövek az alkalmazás helyén.

8. Üzemeltetés

• Csak kifogástalan állapotban lévő eszközöket használjon.
• Minden gépbeállítást kikapcsolt gépen kell elvégezni.
• Soha ne hagyja felügyelet nélkül a gépet, amíg üzemel.
• Kikapcsolás után csak akkor hagyja el a gépet, ha már teljesen leállt.
• A hálózati csatlakozódugó kihúzása előtt mindig kapcsolja ki a gépet.
• Mindig húzza ki a hálózati csatlakozódugót. A dugaszt soha nem a kábellel húzza ki a csatlakozóaljzatból.
• Rendszeresen végezze el a készülék karbantartását és tisztítását.

9. Üzembe helyezés

⚠ Figyelem!

Mielött üzembe helyezné a terméket, feltétlenül szerelje össze teljesen!

Véső behelyezése (2. ábra)

1. A behelyezés előtt mindig tisztítsa meg a vésőt, és vékonyan zsírozza be a szerszámszárat.
2. Húzza ki a reteszelőcsapot (8) ütközésig, fordítsa el 180°-kal, engedje el.
3. Vezesse be a vésőt a szerszámbefogóba (6), majd ütközésig tolja be.
4. Húzza ki újra a reteszelőcsapot (8), fordítsa el 180°-kal, majd engedje el.
5. Ellenőrizze a reteszelést a szerszámon.

Véső eltávolítása

Húzza ki a reteszelőcsapot (8) ütközésig, fordítsa el 180°-kal, engedje el, majd távolítsa el a vésőt.

Kiegészítő fogantyú (3. ábra)

Biztonsági okokból a bontókalapácsot csak a kiegészítő fogantyúval együtt használja!

1. A bontókalapács használata során a (5) kiegészítő fogantyú plusz tartást biztosít.
2. A kiegészítő fogantyú (5) egy tetszőleges helyzetbe forgatható.
3. Ehhez lazítsa meg a csavart (9).
4. Most forgassa a kiegészítő fogantyút (5) egy kényelmes és biztonságos munkahelyzetbe, majd ismét húzza meg a csavart (9).

Be- és kikapcsolás (4. ábra)

Bekapcsolás: Nyomja meg a (2) üzemkapcsolót.

Kikapcsolás: Engedje el a (2) üzemkapcsolót. Folyamatos üzemeltetés: nyomja meg a (2) üzemkapcsolót, és reteszelje a (10) reteszelő kapcsolóval. A folyamatos üzemeltetés leállítása: érintse meg a (2) üzemkapcsolót.

10. Kezelési / munkavégzési utasítások

Figyelem! A biztonsága érdekében a gépet csak mindkét markolatnál fogva szabad tartani (lásd az 3. és 5. számot az 1. ábrán)!

Ezzel elkerülhető, hogy vésés közben a vezeték érintése miatt áramütés fenyegessen.

A vésőszerszámokat mindig tartsa élesen.

Figyelem:

• A vésés során csekély erőt kifejtve dolgozzon.
• Ha túl erősen nyomja, azzal fölöslegesen terheli a motort.
• Időben élezze meg a vésőt, és szükség esetén cse-rélje ki.

Por-/forgácselszívás

Bizonyos anyagok pora, mint például az ólomtartalmú festékek, egyes fafajták, ásványi anyagok és fémek károsak lehetnek az egészségre. Ezen porok érintése vagy belégzése allergiás reakciót válthat ki, és/vagy légzőszervi betegségeket okozhat a kezelő személy vagy a közelben tartózkodók számára.

Bizonyos porok, mint például a tölgy- és a bükkfa fű-részpora rákkeltőnek minősülnek, különösen akkor, ha a faanyag kezelésére szolgáló segédanyagokkal (kromát, favédő szerek) együtt fordulnak elő. Azbesztartalmú anyagot csak szakember munkálhat meg.

- Gondoskodjon megfelelő szellőzésről a munkaterületen.

- Ajánlott a P2 besorolású szűrővel ellátott légzésvédelmi maszk használata.

A megmunkálandó anyagra vonatkozóan vegye figyelembe az adott országban érvényes előírásokat.

11. Elektromos csatlakozás

A telepített villanymotor üzemképes állapotban van csatlakoztatva. A csatlakozás megfelel a vonatkozó VDE és DIN előírásoknak.

Az ügyfél által biztosított hálózati csatlakozásnak, valamint az alkalmazott hosszabbító vezetéknek meg kell felelnie ezen előírásoknak.

Sérült elektromos csatlakozóvezetékek

Az elektromos csatlakozóvezetékek szigetelései gyakran sérülnek.

Ennek okai a következők:

• Megnyomódások, ha a csatlakozóvezetékeket ablak- vagy ajtónyílásokon vezeti át.
• Törések a csatlakozóvezeték szakszerűtlen rögzítése vagy vezetése miatt.
• Nyíródások a csatlakozóvezetéken való áthaladás miatt.
• A szigetelés sérülései, amikor a vezetéket kirántják a konnektorból.
• repedések a szigetelés öregedése miatt.

Az ilyen sérült elektromos csatlakozóvezetékek nem használhatók, és a szigetelés sérülései miatt életveszélyesek.

Rendszeresen ellenőrizze, nem sérültek-e az elektromos csatlakozóvezetékek. Ügyeljen arra, hogy a csatlakozóvezeték az ellenőrzéskor ne legyen a villamos hálózatra csatlakoztatva.

Az elektromos csatlakozóvezetékeknek meg kell felelniük a vonatkozó VDE- és DIN-előírásoknak. Csak H 07 RN-F jelölésű csatlakozóvezetékeket használjon.

A csatlakozókábelen kötelező a nyomtatott típusmegnevezés megléte.

Váltóáramú motor

• A hálózati feszültség értéke 230 V\~ / 50 Hz kell legyen.
• A 25 m-nél hosszabb hosszabbító kábeleknek 1,5 mm² keresztmetszettel kell rendelkezniük.

A hálózati csatlakozó és hosszabbító vezeték há-romeresek legyenek = fázis, N és védőföld. - (1/N/PE).

A hálózati csatlakozást legfeljebb 16 A-es biztosítékkal kell védeni.

- A termék megfelel az EN 61000-3-11 követelményeinek, és különleges feltételekkel csatlakoztatható. Ez azt jelenti, hogy nem engedélyezett a tetszőleges, szabadon választható csatlakozási pontokon történő használat.

- Kedvezőtlen hálózati viszonyok esetén a termék átmeneti feszültségingadozást okozhat.

- A terméket kizárólag olyan csatlakozási helyen történő használatra tervezték, amely a) a maximálisan megengedett „Z” hálózati impedanciát (Zmax. = 0,471 Ω) nem lépi túl, vagy b) a hálózat állandó áramterhelhetősége fázisonként legalább 100 A.

- Felhasználóként Önnek kell gondoskodni arról, szükség esetén az áramszolgáltatóval egyeztetve, hogy az Ön csatlakozási pontja, amelyről Ön a terméket üzemeltetni kívánja, megfeleljen a fent mega-dott két a) vagy b) követelmény egyikének.

Az elektromos szerelvények csatlakoztatását és javítását csak villamossági szakember végezheti.

Ha kérdése van, kérjük, adja meg az alábbi adatokat:

• A motor áramneme
• A gép adattábláján feltüntetett adatok
• A motor típustáblájának adatai

X csatlakoztatási mód

Ha megsérül a termék hálózati csatlakozóvezetéke, akkor speciális kialakítású hálózati csatlakozóvezetékre kell lecserélni, amely a gyártótól vagy annak ügyfél-szolgálatától szerezhető be.

12. Karbantartás

Ha rendkívüli karbantartási munkák vagy javítás miatt szakember közreműködésére van szüksége, mindig az ajánlott szervizpartnerhez vagy közvetlenül cégünkhöz forduljon.

• Javítási, karbantartási és tisztítási munkálatokat és az üzemzavarok elhárítását alapvetően csak kikapcsolt hajtás mellett szabad végezni.
• A javítási és karbantartási munkálatok végeztével azonnal szereljen a helyére minden védő- és biztonsági berendezést.

Tisztítás

Figyelem! Húzza ki a hálózati csatlakozót.

• A munka végén tisztítsa meg a gépet.
• A port és a szennyeződést rendszeresen el kell távolítani a gépről.
• A védőszerkezeteket, a szellőzőnyilásokat és a motorházat tartsa portól és szennyeződéstől mentesen.
• Tisztítsa meg a készüléket tiszta ronggyal, vagy fúvassa ki alacsony nyomású sűrített levegővel.
• Idönként minden mozgó alkatrészt után kell kenni.
• Ne használjon tisztító- vagy oldószereket, mivel ezek kikezdhetik a készülék műanyag alkatrészeit. Ügyeljen arra, hogy ne juthasson víz a készülék belsejébe.

Szénkefék

Túlzott szikraképződés esetén villamossági szakemberrel ellenőriztesse a szénkeféket.

Figyelem! A szénkeféket csak villamossági szakember cserélheti ki.

Olajszint ellenőrzése

A készülék minden egyes használata előtt ellenőrizze az olajszintet.

Állítsa a készüléket a szerszámbefogóval lefelé a talajra. Az olajszintnek a kereszt alakú jelölésnél kell lennie. Szükség esetén töltse után az olajat.

Olajcsere (5. ábra)

Az olajat 40–50 üzemóránként le kell cserélni.

Ajánlott olaj: 100 ml SAE 15W/40 vagy azzal egyen-értékű.

Figyelem! Kapcsolja ki a készüléket. Húzza ki a há- lózati csatlakozót!

1. Fektesse a készüléket a hátuljára. A négy csillagcsavar (11) kioldásával csavarja ki a kémlelőüveget (4).
2. A fáradt olajat a készülék megdöntésével öntse megfelelő tárolóedénybe.

Figyelem: A fáradt olajat adja le ártalmatlanításra a megfelelő átvevöhelyen!

1. Töltsön be új olajat (kb. 100 ml) az olajbetöltő nyíláson keresztül.

2. Csavarozza vissza a kémlelőablakot, és ellenőrizze az olajszintet. Szükség szerint töltse után az olajat, ill. eressze le a felesleget, míg az olajszint megfelelő nem lesz.

3. Rövidebb használatot követően ellenőrizze újra az olajszintet.

Szervizinformációk

Vegye figyelembe, hogy ennél a terméknél a következő alkatrészek használati vagy természetes kopásnak kitett elemek, illetve a következő alkatrészekre használati anyagokként van szükség.

Kopóalkatrészek*: Minden véső, szénkefe

* nem feltétlenül tartoznak a szállított elemek közé!

Pótalkatrészeket és tartozékokat szervizközpontunktól vásárolhat. Ehhez szkennelje be a címlapon található QR-kódot.

13. Tartozékok

Cikkszám: 3908201108

Vonalkód: 4046664014287

Hegyesvéső

Cikkszám: 3908201109

Vonalkód: 4046664014294

14. Tárolás

Sötét, száraz és fagymentes, valamint gyermekek számára nem hozzáférhető helyen tárolja a terméket és tartozékait.

Az optimális tárolási hőmérséklet 5 °C és 30 °C között van.

A terméket az eredeti csomagolásában tárolja. Letakarással védje a terméket a portól és a nedvességtől. A használati útmutatót a termék mellett tárolja.

15. Ártalmatlanítás és újrahasznosítás

A csomagolásra vonatkozó megjegyzések

A csomagolóanyagok újrahaszno-síthatók. Kérjük, ártalmatlanítsa a csomagolásokat környezetbarát módon.

Megjegyzések az elektromos és elektronikai berendezések ártalmatlanításáról (törvényi rendelkezések)

A leselejtezett elektromos és elektronikai be- rendezések nem minősülnek kommunális hulladéknak, hanem szelektíven gyűjtendők, illetve le kell adni őket ártalmatlanításra!

• A leselejtezett akkumulátorokat és elemeket, melyek nincsenek rögzített módon telepítve a készülékbe, leadás előtt roncsolásmentesen el kell távolítani! Ezek ártalmatlanítását az akkumulátorok hulladékkezelésére vonatkozó törvény szabályozza.
• Az elektromos és elektronikai berendezések tulajdonosát, illetve használóját törvény kötelezi a berendezések leadására az élettartamuk lejártával.
• A végfelhasználó saját maga viseli a felelősséget adatainak törléséért az ártalmatlanítandó készülékröl!
• Az áthúzott kuka ikonja arra utal, hogy a leselejte- zett elektromos és elektronikai berendezések nem minősülnek kommunális hulladéknak, és külön kell őket ártalmatlanítani.
• A leselejtezett elektromos és elektronikai berendezéseket az alábbi átvevőhelyeken lehet díjmentesen leadni újrahasznosításra:
• Önkormányzati hulladékszigetek és gyűjtőhelyek (kerületi, illetve települési hulladékudvarok).
• Az elektronikai berendezés vásárlásának helyszíne (telephellyel rendelkező vagy online forgalmazó), amennyiben a kereskedő kötelezhető a visszavételre, vagy önkéntesen vállalja azt.
• Készülékfajtánként legfeljebb három darab, 25 cm-t élhosszúságot meg nem haladó leselejtezett berendezést anélkül lehet térítésmentesen visszavinni a gyártónak, hogy előtte új készüléket vásárolt volna nála, illetve ugyanígy leadhatja őket az Ön közelében található illetékes gyűjtőhelyen is.
• A gyártók és forgalmazók további, kiegészítő visszavételi rendelkezéseiről az adott szolgáltató ügyfélszolgálatán tájékozódhat.

- Ha magánháztartásába kiszállítással rendelt új elektronikai berendezést a gyártótól, akkor végfelhasználóként a gyártótól kérheti a régi berendezés díjtalan elszállítását. Ennek érdekében vegye fel a kapcsolatot a gyártó ügyfélszolgálatával.

- A fentebb közöltek csak azokra a berendezésekre vonatkoznak, melyeket az Európai Unióban telepítettek és értékesítettek, és így a 2012/19/EU európai irányelv hatálya alá tartoznak. Az Európai Unión kívüli országokban a leselejtezett elektromos és elektronikai berendezések ártalmatlanítására a fentiektől eltérő rendelkezések vonatkozhatnak.

16. Hibaelhárítás

Üzemzavar Lehetséges ok Megoldás
A motor nem indul be	Leoldott a hálózati biztosíték Ellenőrizze a hálózati biztosítékot
	Hibás a hosszabbító vezeték Cserélje le a hosszabbító vezetéket
	A motor vagy a kapcsoló csatlakozása nem megfelelő	Ellenőriztesse villamossági szakemberrel
	Hibás a motor vagy a kapcsoló Ellenőriztesse villamossági szakemberrel
	Meghibásodtak a szénkefék Ellenőriztesse villamossági szakemberrel
A motornak nincs teljesítménye, a biztosíték működésbe lép	Túl kicsi a hosszabbító vezeték keresztmetszete	lásd: Elektromos csatlakoztatás
	Túlterhelés Ellenőrizze a szerszámot
	Meghibásodott az elektronika Ellenőriztesse villamossági szakemberrel

A nyilvánvaló hibákat ki kell jelenteni számított 8 napon belül az áruk, különben a vevő elveszti minden igényt az ilyen hibák. Kínálunk garanciát a gépeinket a megfelelő kezelés időtartamának hallgatólagos garancia a szállítás időpontját oly módon, hogy cserélje ki minden egyes része ezen idő alatt észlelhető a sorban anyag-vagy gyártási legyen hiábavaló, ingyen. Az alkatrészeket, hogy nem termel magunkat, hogy csak olyan garanciát, hiszen jogosultak jótállási igények beszállítókkal szemben. A költségek beillesztése az új részek a vevőnek. Átalakítása és csökkentése követelések és egyéb kártérítési igények ki vannak zárva.
