| Termék típusa | i-Size autósülés |
| Márka | Lionelo |
| Modell | Bastiaan i-Size |
| Biztonsági szabvány | R129/03 (i-Size) |
| Gyermek magassága | 40-150 cm |
| Gyermek súlya | 36 kg-ig (hevederrel 21 kg-ig) |
| Beépítés | ISOFIX + Top Tether vagy jármű biztonsági öv |
| Tájolás | Előre vagy hátrafelé néző |
| Forgatás | 360° (oldalsó helyzet a beépítés megkönnyítésére) |
| Dőlésszög állítása | 4 pozíció előre, 1 félig döntött pozíció hátra |
| Heveder | 5 pontos, magasságállítható a fejtámlával |
| Fejtámla | Magasságállítható (integrálva a hevederállításba) |
| Betét reduktor | 87 cm-nél kisebb gyermekek számára mellékelve |
| Huzat | Kivehető és kézzel mosható max 30°C-on |
| Anyag | Műanyag és szövet |
| Használat | Csak a jármű hátsó ülésein (kivéve, ha a légzsák ki van kapcsolva) |
| Top Tether | Felső rögzítőheveder mellékelve |
| Isofix | Csúszó karok reteszelésjelzőkkel |
| Műanyag részek tisztítása | Nedves rongy és enyhe mosószer |
| Jóváhagyás | i-Size (UN R129) |
Gyakran ismételt kérdések - Bastiaan i-Size Lionelo
Felhasználói kérdések a következőről Bastiaan i-Size Lionelo
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Gyerekülés PDF formátumban ingyenesen! Találja meg kézikönyvét Bastiaan i-Size - Lionelo és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. Bastiaan i-Size márka Lionelo.

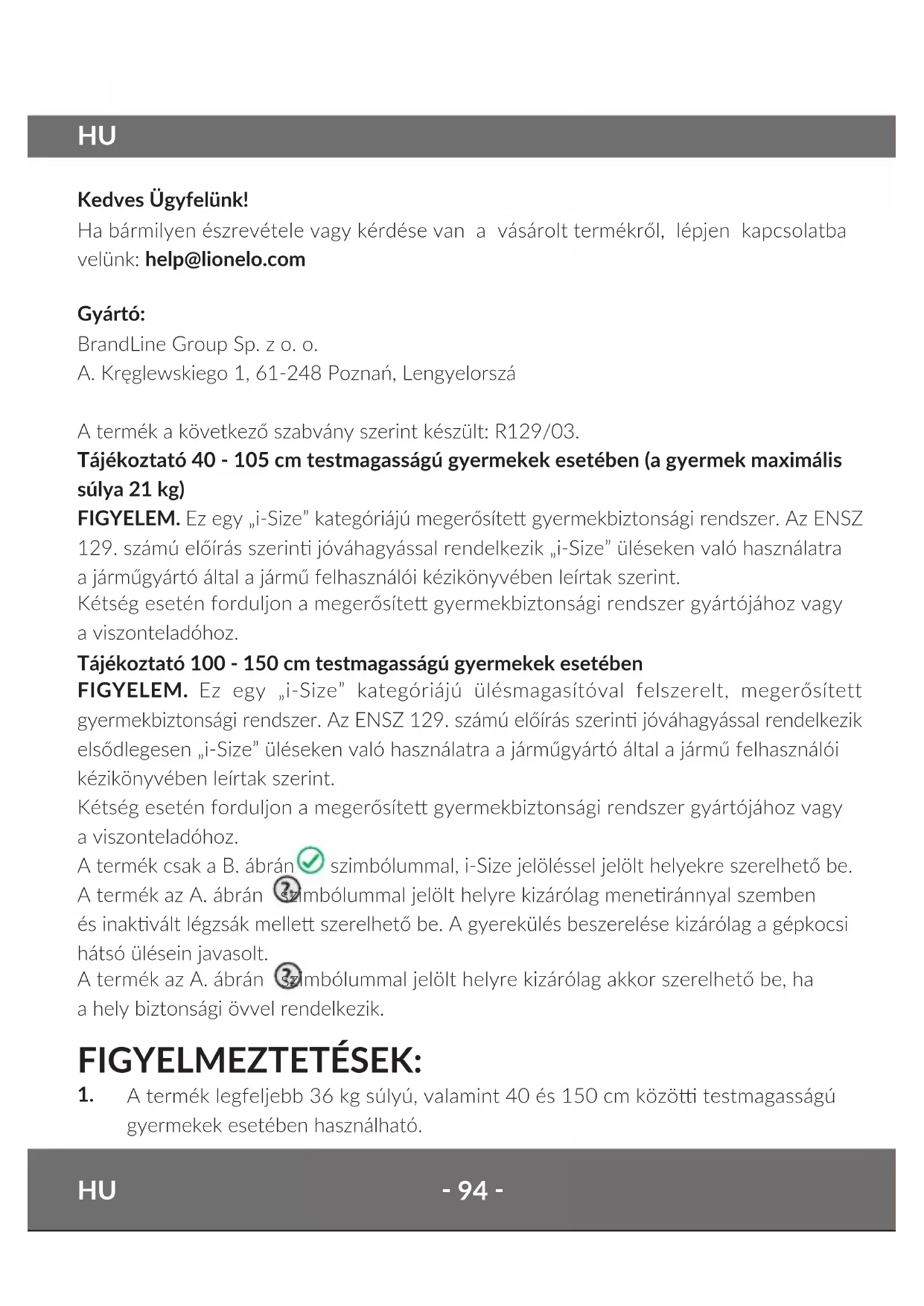

HASZNÁLATI ÚTMUTATÓ Bastiaan i-Size Lionelo
Ha bármilyen észrevétele vagy kérdése van a vásárolt termékről, lépjen kapcsolatba velünk: help@lionelo.com
Gyártó:
BrandLine Group Sp. z o. o.
A. Kręglewskiego 1, 61-248 Poznań, Lengyelorszá
A termék a következő szabvány szerint készült: R129/03.
Tájékoztató 40 - 105 cm testmagasságú gyermekek esetében (a gyermek maximális súlya 21 kg)
FIGYELEM. Ez egy „i-Size“ kategóriájú megerősített gyermekbiztonsági rendszer. Az ENSZ 129. számú előírás szerinti jóváhagyással rendelkezik „i-Size“ üléseken való használatra a járműgyártó által a jármű felhasználói kézikönyvében leírtak szerint.
Kétség esetén forduljon a megerősített gyermekbiztonsági rendszer gyártójához vagy a viszonteladóhoz.
Tájékoztató 100 - 150 cm testmagasságú gyermekek esetében
FIGYELEM. Ez egy „i-Size“ kategóriájú ülésmagasítóval felszerelt, megerősített gyermekbiztonsági rendszer. Az ENSZ 129. számú előírás szerinti jóváhagyással rendelkezik elsődlegesen „i-Size“ üléseken való használatra a járműgyártó által a jármű felhasználói kézikönyvében leírtak szerint.
Kétség esetén forduljon a megerősített gyermekbiztonsági rendszer gyártójához vagy a viszonteladóhoz.
A termék csak a B. ábrán ☑ szimbólummal, i-Size jelöléssel jelölt helyekre szerelhető be.
A termék az A. ábrán szimbólummal jelölt helyre kizárólag menetiránnyal szemben és inaktivált légzsák mellett szerelhető be. A gyerekülés beszerelése kizárólag a gépkocsi hátsó ülésein javasolt.
A termék az A. ábrán szímbólummal jelölt helyre kizárólag akkor szerelhető be, ha a hely biztonsági övvel rendelkezik.
FIGYELMEZTETÉSEK:
-
A termék legfeljebb 36 kg súlyú, valamint 40 és 150 cm közötti testmagasságú gyermekek esetében használható.
-
Amennyiben a gyermeke 15 hónaposnál fiatalabb vagy 76 cm-nél alacsonyabb, ne használja a gyerekülést menetiránnyal szemben.
- A gyermekbiztonsági rendszer kemény és műanyag element úgy kell elhelyezni és felszerelni, hogy normal felhasználási körülmények mellett ne tudjanak beszorulni a mozgó ülés, vagy a jármű ajtaja által.
- Menetiránynak háttal történő bekötés esetén ne használja a gyerekülést olyan helyen, ahol aktív az első légzsák.
- A gyermeket rögzítő biztonsági öveknek szorosan kell illeszkedniük a gyermek testéhez. Az övek nem lehetnek megcsavarodva.
- A gyermekbiztonsági rendszert járműhöz rögzítő hevedereknek feszesnek kell lenniük.
- Ellenőrizze, hogy a medenceöv kellően alacsonyan fut a medence megfelelő rögzítése érdekében.
- Ha a terméket erős külső behatás érte (pl. ütközés), akkor azt ki kell cserélni.
- A jóváhagyó hatóság jóváhagyása nélkül tilos bármilyen módosítást végrehajtani a gyerekülésen, vagy azokat új elemekkel bővíteni. A gyermek maximális biztonsága érdekében a terméket a használati utasításban foglaltak szerint kell rögzíteni és használni.
- A gyerekülés műanyag részei a napsugárzás hatására felhevülhetnek és égési sérüléseket okozhatnak a gyermek bőrén.
- Soha ne hagyja a gyermeket felügyelet nélkül a gyerekülésben.
- Megfelelően rögzítse a csomagokat és az utastérben lévő egyéb tárgyakat, hogy ütközés esetén ne tudjanak sérülést okozni.
- Ne használja a gyerekülést huzat nélkül.
- A huzat nem cserélhető le más termékből származó huzatra. A huzat a termék szerves részét képezi és hatással van a gyermekbiztonsági rendszer működésére.
- Mindig legyen kéznél a termék használati útmutatója.
- Olvassa el a jármű gyártójának felhasználói kézikönyvét.
- Előfordulhat, hogy 135 cm feletti beállítás esetén a termék nem passzol minden jóváhagyott járműre.
ALKATRÉSZLISTA (B. ÁBRA)
- Fejtámla
- Vállöv vezető
- Csecsemő szükítőbetét
-
5 pontos biztonsági öv örvpárnái
-
Biztonsági öv csat
- 5 pontos biztonsági öv
- Gyerekülés övbeállító heveder
-
Ülés dölésszabályozó kar
-
Fejtámla beállító kar
- Medenceöv vezető
- ISOFIX rögzítőkarok
- ISOFIX mozgató kar
-
Ülésforgató gomb
-
Gyerekülés bázistalp
- Gyerekülés övbeállító gomb
- Top Tether öv
- Top Tether öv hosszúság beállítás
- Top Tether öv kampó
A GYEREKÜLÉS BESZERELÉSE
| A gyerekülés beszerelése | Menetirány | A gyerekülés pozíciója | Testmagasság |
| - Beszerelés ISOFIX rögzítőrendszerrel és Top Tether övvel- Gyerekülés biztonsági övével bekötött gyerekA gyerekülést félig fekvő pozícióba kell állítani („1” pozíció) | Menetiránynak háttal | ![]() | 40 - 105 cm közöttTestsúly: max. 21 kg |
| - Beszerelés ISOFIX rögzítőrendszerrel és Top Tether övvel- Gyerekülés biztonsági övével bekötött gyerekA gyerekülést a 4 elérhető pozíció egyikébe kell állítani (lásd: Ülés dőlésszögének beállítása). | Menetiránnyal szemben | ![]() | 76 - 105 cm közöttTestsúly: max. 21 kg |
| - Beszerelés ISOFIX rögzítőrendszerrel és a gépkocsi biztonsági övével - Beszerelés a gépkocsi biztonsági övévelA gyerekülést a 4 elérhető pozíció egyikébe kell állítani (lásd: Ülés dőlésszögének beállítása). | Menetiránnyal szemben | ![]() | 100 – 150 cm között |

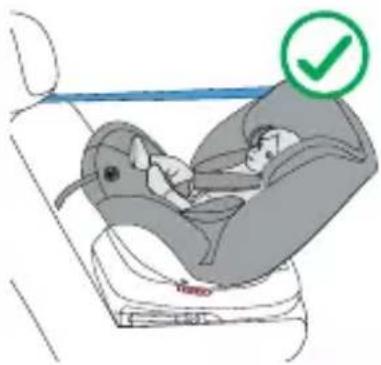

MENETIRÁNYNAK HÁTTAL (40 - 105 CM)
- Helyezze le a gyerekülést a jármű ülésére a beszerelés helyén.
- Nyomja meg az ISOFIX mozgató kart és húzza ki az ISOFIX rögzítő karokat (2. ábra). Rögzítse az ISOFIX rögzítő karokat az autósülésben található két rögzítési pontban. A karok rögzítését egy jellegzetes kattanás jelzi (3. ábra). Ha szükséges, használja a készlethez mellékelt műanyag vezetőket a beszerelés megkönnyítéséhez (4. ábra).
- Nyomja meg az ülésforgató gombot (13, B. ábra), majd állítsa az ülést menetiránynak háttal állásba (1. ábra). Próbálja meg elmozdítani az ülést, a megfelelően rögzített ülést nem lehet elmozdítani.
- Állítsa a háttámla dőlésszögét félig fekvő pozícióba („1” pozíció), (lásd: Ülés dőlésszögének beállítása).
- Nyomja a gyerekülést az autósülés háttámlájához. Nyomja a bázistalpat bal-jobb mozdulattal a háttámla irányába, hogy a lehető legszorosabban az autóüléshez nyomja.
- Az ISOFIX gombján látható jelzésnek mindkét oldalon zöld színűnek kell lennie (3. ábra).
- Tekerje ki a Top Tether övet, majd csúsztassa a csatot és a kampót (18, B. ábra) a kitekert öv végére (5. ábra).
- Vezesse át az övet a gyerekülés háttámlájának felső részén található Top Tether övvezetőn (6. ábra).
- Rögzítse a Top Tether övet a gépkocsi rögzítési pontjaira. A rögzítési pontok a gépkocsi típusától függően különböző helyen lehetnek (7a. ábra).
- Húzza meg a Top Tether övet és győződjön meg arról, hogy a jelzés zöld színűvé változik (8. ábra). Az ülés most megfelelően van a gépkocsiba szerelve.
FIGYELEM! A gyerekülés menetiránynak háttal történő beszerelése esetén a forgásrendszer működőképességének fenntartásához a Top Tether övet a gépkocsi belső oldalán kell végigvezetni.
- Nyomja meg az ülésforgató gombot (13, B. ábra), majd állítsa az ülést oldalirányba, 90°-ba. A helyes beállítást egy kattanás jelzi.
- Helyezze be a gyermeket az ülésbe és állítsa be a fejtámlát (lásd: A fejtámla beállítása).
- Kösse be a gyerekülés biztonsági övét (lásd: A gyermek bekötése a gyerekülésbe és az öv kicsatolása).
- Nyomja meg az ülésforgató gombot (13, B. ábra), majd állítsa az ülést menetiránynak háttal állásba. Próbálja meg elmozdítani az ülést, a megfelelően rögzített ülést nem lehet elmozdítani.
MENETIRÁNNYAL SZEMBEN (76 - 105 CM)
- Helyezze le a gyerekülést a jármű ülésére a beszerelés helyén.
- Nyomja meg az ISOFIX mozgató kart és húzza ki az ISOFIX rögzítő karokat (2. ábra). Rögzítse az ISOFIX rögzítő karokat az autósülésben található két rögzítési pontban. A karok rögzítését egy jellegzetes kattanás jelzi (3. ábra). Ha szükséges, használja a készlethez mellékelt műanyag vezetőket a beszerelés megkönnyítéséhez (4. ábra).
- Nyomja meg az ülésforgató gombot (13, B. ábra), majd állítsa az ülést menetiránnyal szemben állásba (1. ábra). Próbálja meg elmozdítani az ülést, a megfelelően rögzített ülést nem lehet elmozdítani.
- Állítsa az ülés dőlésszögét a 4 elérhető pozíció egyikébe (lásd: Ülés dőlésszögének beállítása).
- Nyomja a gyerekülést az autósülés háttámlájához. Nyomja a bázistalpat bal-jobb mozdulattal a háttámla irányába, hogy a lehető legszorosabban az autóüléshez nyomja.
- Az ISOFIX gombján látható jelzésnek mindkét oldalon zöld színűnek kell lennie (3. ábra).
FIGYELEM! A háttámla dőlésszögének minden egyes módosítása a gyerekülés használata során szükségessé teszi a Top Tether öv hosszának újbóli beállítását.
-
Tekerje ki a Top Tether övet, majd csúsztassa a csatot és a kampót (18, B. ábra) a kitekert öv végére (5. ábra).
-
Vezesse át az övet a gyerekülés háttámlájának felső részén található Top Tether övvezetőn (6. ábra).
-
Rögzítse a Top Tether övet a gépkocsi rögzítési pontjaira. A rögzítési pontok a gépkocsi típusától függően különböző helyen lehetnek (7b. ábra).
-
Húzza meg a Top Tether övet és győződjön meg arról, hogy a jelzés zöld színűvé változik (8. ábra). Az ülés most megfelelően van a gépkocsiba szerelve.
- Helyezze be a gyermeket az ülésbe és állítsa be a fejtámlát (lásd: A fejtámla beállítása).
- Kösse be a gyerekülés biztonsági övét (lásd: A gyermek bekötése a gyerekülésbe és az öv kicsatolása).

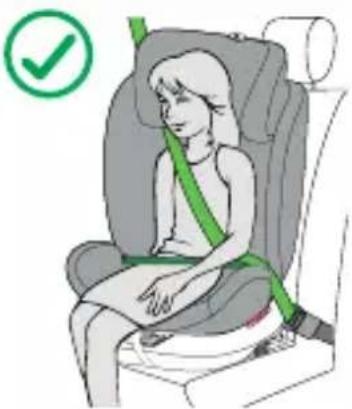

MENETIRÁNNYAL SZEMBEN (100 - 150 CM)
- A gyerekülés öveinek eltávolítása (lásd: A gyerekülés öveinek eltávolítása).
- Nyomja meg az ülésforgató gombot (13, B. ábra), majd állítsa az ülést menetiránnyal szemben állásba (1. ábra). Próbálja meg elmozdítani az ülést, a megfelelően rögzített ülést nem lehet elmozdítani.
- Helyezze le a gyerekülést a jármű ülésére a beszerelés helyén.
- Állítsa az ülés dőlésszögét a 4 elérhető pozíció egyikébe (lásd: Ülés dőlésszögének beállítása).
Figyelem! A gyerekülés ISOFIX rögzítőrendszer nélküli beszerelése esetén hagyja ki az 5-7 lépéseket.
- Nyomja meg az ISOFIX mozgató kart és húzza ki az ISOFIX rögzítő karokat (2. ábra). Rögzítse az ISOFIX rögzítő karokat az autósülésben található két rögzítési pontban. A karok rögzítését egy jellegzetes kattanás jelzi (3. ábra). Ha szükséges, használja a készlethez mellékelt műanyag vezetőket a beszerelés megkönnyítéséhez (4. ábra).
- Nyomja a gyerekülést az autósülés háttámlájához. Nyomja a bázistalpat bal-jobb mozdulattal a háttámla irányába, hogy a lehető legszorosabban az autóüléshez nyomja.
- Az ISOFIX gombján látható jelzésnek mindkét oldalon zöld színűnek kell lennie (3. ábra).
- Helyezze be a gyermeket az ülésbe és állítsa be a fejtámlát (lásd: A fejtámla beállítása).
- Húzza ki a gépkocsi biztonsági övét (9. ábra).
- Vezesse át a vállövet a gyerekülés fejtámlájának alsó részén lévő vállöv vezetőn (2, B. ábra). Vezesse át a medenceövet a medenceöv vezetőn (10, B. ábra).
- Kösse be a biztonsági övet (10. ábra). Egy jellegzetes kattanást fog hallani. Ellenőrizze, hogy az övek nincsenek megcsavarodva (11A. ábra).
- Ellenőrizze, hogy az övek feszesek és megfelelően fekszenek az övvezetőben, illetve a csat nincs túl közel a medenceöv vezetőhöz (11B. ábra).
A GYEREKÜLÉS ÖVÉNEK BECSATOLÁSA ÉS KICSATOLÁSA
-
Lazítsa meg a gyerekülés öveit az övbeállító gomb megnyomásával és az övek meghúzásával (12. ábra).
-
Oldja ki az övet a csaton lévő piros gomb megnyomásával (17. ábra).
- Helyezze be a gyermeket a gyerekülésbe.
- Állítsa be a fejtámlát (lásd: A fejtámla beállítása).
- Csatlakoztassa az övcsatlakozókat (13 ábra), majd dugja be az öveket a csatba (14. ábra). Egy jellegzetes kattanást fog hallani. Bekötötte a gyerekülés öveit (15. ábra).
- Az övek megfeszítéséhez húzza meg a feszesség beállító hevedert (16. ábra). Az övek meglazításához nyomja meg az övbeállító gombot és húzza meg a vállöveket (12. ábra).
Figyelem! Ellenőrizze, hogy a gyerekülés övei feszesek, szorosan illeszkednek a gyermek testéhez és nincsenek megcsavarodva. Ellenőrizze, hogy a medenceöv kellően alacsonyan fut a medence megfelelő védelme érdekében. A biztonsági öveknek szorosan kell illeszkedniük a gyermek testéhez, de nem lehetnek túl feszesek és nem okozhatnak kényelmetlenséget.
Figyelem! 87 cm testmagasság alatt a gyerekülés csak szükítőbetéttel használható.
A FEJTÁMLA BEÁLLÍTÁSA
A fejtámla magasságának módosításához:
-
A gyerekülés övbeállító gomb benyomva tartásával oldja ki és lazítsa meg a biztonsági övet (12. ábra). Ez megkönnyíti a fejtámla magasságának beállítását.
-
Húzza meg a fejtámla beállító kar (18. ábra).
A vállövek magasságának beállítása a fejtámla magasságának beállításával együtt történik. A fejtámla magasságának beállításával automatikusan változik a vállövek magassága.
Figyelem! A fejtámlát úgy kell beállítani, hogy a vállövek ne legyenek túl magasan, például a fül vonalában vagy a felett, illetve ne legyenek túl alacsonyan, például a gyermek háta mögött. A vállöveknek a gyermekek vállmagasságában kell lenniük (19. ábra).
A GYEREKÜLÉS ÖVEINEK ELTÁVOLÍTÁSA
A gyerekülés övei eltávolításának menete:
- A gyerekülés övbeállító gomb benyomva tartásával lazítsa meg a biztonsági övet
- (12. ábra).
- Húzza meg a fejtámla beállító kart és emelje meg a fejtámlát (21. ábra).
- Oldja ki a huzatot a gyerekülés hátoldalán (22. ábra).
- Távolítsa el az övhurkokat a fém csatlakozólemezról (23. ábra), valamint a fejtámla beállító karról (24. ábra).
- Tegye át a vállövek felső részét a gyerekülés háttámlájának megfelelő lyukain
- (25. ábra).
-
Csatolja ki a gyerekülés öveit (lásd: A gyerekülés övének becsatolása és kicsatolása).
-
Vegye ki a gyerekülés övének csatját a védőpárnából. Ezután tegye át az öv fém végét az ülés megfelelő nyílásán és vegye ki az övet (26. ábra).
- Tegye be a gyerekülés övének eltávolított elemeit a huzat belső oldalán található zsebbe (27. ábra).
Az övek visszaszereléséhez fordított sorrendben hajtsa végre a fenti lépéseket.
A GYEREKÜLÉS ELTÁVOLÍTÁSA - ISOFIX
Az ISOFIX rögzítőkarok kioldásához nyomja meg az ISOFIX mozgató karokat az ülés két oldalán. Az ISOFIX gombon lévő jelzés piros színüre változik.
A GYEREKÜLÉS ELTÁVOLÍTÁSA - TOP TETHER
Oldja ki a Top Tether övet a gépkocsi rögzítési pontjain. Lazítsa meg az övet. A jelzés piros színüre változik.
ÜLÉS DÖLÉSSZÖGÉNEK BEÁLLÍTÁSA
Az ülés dölésszögének beállításához nyomja meg a dölésszög beállító kart (8, B. ábra) és állítsa a gyerekülést a kívánt állásba.
A menetiránnyal szemben beszerelt gyerekülés dőlésszöge 4 fokozatban állítható (20. ábra).
A menetiránynak háttal beszerelt gyerekülést félig fekvő helyzetbe kell állítani („1” pozíció).
AZ ÜLÉS FORGATÁSA
Nyomja meg az ülésforgató gombot (13, B. ábra), majd állítsa az ülést menetiránynak háttal vagy menetiránnyal szemben állásba. Próbálja meg elmozdítani az ülést, a megfelelően rögzített ülést nem lehet elmozdítani.
AZ ÜLÉSHUZAT HUZAT LEVÉTELE ÉS FELHELYEZÉSE
Nyissa szét és húzza le a huzatot a gyerekülésről. Ehhez:
-
Állítsa a fejtámlát a legmagasabb elérhető pozícióba (lásd: A fejtámla beállítása).
-
Kezdje a fejtámlán található huzat eltávolításával.
-
Távolítsa el a huzat többi elemét.
A huzat gyerekülésre felhelyezéséhez fordított sorrendben hajtsa végre a fenti lépéseket.
TISZTÍTÁS ÉS KARBANTARTÁS
A huzat legfeljebb 30°C-os hömérsékleten kézzel mosható. Szárításához ne használjon szárítógépet. A huzatot nem szabad a napsugárzásnak kitenni szárítás céljából. A gyerekülés
műanyag elemei nedves törlőkendővel és enyhe mosószerrel tisztíthatók.
Figyelem! Ne használjon erős mosószereket vagy fehérítőszereket.
A képek csak tájékoztató jellegűek, a termékek tényleges kinézete eltérhet a képeken látottaktól.
