NÁVOD K OBSLUZE Bastiaan i-Size Lionelo

Vážení zákazníci! Máte-li jakékoli připomínky nebo dotazy týkající se zakoupeného výrobku, kontaktujte nás: [e-mail] Výrobce: BrandLine Group Sp. z o. o. A. Kręglewskiego 1, 61-248 Poznań, Polsko Výrobek vyhovuje požadavkům normy: R129/03. Informace pro výškovou skupinu od 40 do 105 cm (maximální hmotnost dítěte 21 kg) POZOR. Je to vylepšené dětské zádržné zařízení kategorie „i-Size“. Zařízení získalo homologaci podle předpisu OSN č. 129 pro použi na místech k sezení kategorie „i-Size“ uvedených výrobci vozidla v uživatelském manuálu vozidla. V případě pochybnos se obraťte na výrobce nebo prodejce vylepšeného dětského zádržného zařízení. Informace pro výškovou skupinu od 100 do 150 cm POZOR. Je to vylepšené dětské zádržné zařízení typu „zvýšené sedadlo kategorie i-Size“. Získalo homologaci podle předpisu OSN č. 129 pro použi především na místech k sezení pro „i-Size“ uvedených výrobci vozidel v uživatelském manuálu vozidla. V případě pochybnos se obraťte na výrobce nebo prodejce vylepšeného dětského zádržného zařízení. Výrobek je vhodný pro montáž pouze na místa označená symbolem na obr. B, označená LT | CS‑ 87 ‑

jako i-Size. Výrobek je vhodný pro montáž na místa označená symbolem na obr. A pouze po směru jízdy a s neakvním airbagem. Autosedačka se doporučuje montovat pouze na zadní sedadla vozidla. Výrobek je vhodný pro montáž na místa označená symbolem na obr. A pouze, pokud je místo vybaveno bezpečnostním pásem. VÝSTRAHY:

1. Výrobek je určen pro dě s hmotnos do 36 kg a výškou mezi 40 a 150 cm.

Pokud má dítě méně než 15 měsíců nebo méně než 76 cm výšky, nepoužívejte autosedačku po směru jízdy.

3. Tvrdé prvky a plastové součás dětského zádržného zařízení umístěte a namontujte

tak, aby za normálních podmínek používání vozidla nemohly být zachyceny posuvným sedadlem nebo dveřmi vozidla.

Při montáži pro směru jízdy nepoužívejte autosedačku na místech, kde je akvován přední airbag.

Všechny bezpečnostní pásy zajišťující dítě musí být správně nastaveny podle velikos dítěte. Pásy nesmí být překroucené.

6. Popruhy upevňující zařízení k vozidlu musí být napnuty.

7. Ujistěte se, že břišní pásy procházejí nízko, aby správně zajisly pánev.

8. Pokud byl výrobek vystaven silným vlivům (jako náraz), vyměňte jej.

Neprovádějte žádné úpravy autosedačky nebo nepřidávejte nové prvky bez souhlasu schvalovacího orgánu. Pro zajištění maximální bezpečnos dítěte zařízení namontujte a používejte v souladu s pokyny návodu.

10. Plastové prvky této autosedačky se mohou na slunci zahřát a způsobit popáleniny

11. Nikdy nenechávejte dítě samotné v autosedačce ve vozidle.

Zavazadla a další podobné předměty zajistěte tak, aby při nehodě nezpůsobily žádné zranění.

13. Nepoužívejte autosedačku bez látkového potahu.

14. Potah nenahrazujte jiným potahem z jiné sady. Je nedílnou součás sady a má vliv

na funkčnost zádržného zařízení.

15. Tento návod mějte vždy u sebe.

16. Seznamte se s uživatelským manuálem vozidla.

17. Zařízení nemusí být vhodné do všech homologovaných vozidel, pokud je upraveno

2. Vodítko ramenního pásu

3. Redukční vložka pro kojence

Ochranné vycpávky 5bodových bezpečnostních pásů

5. 5bodové bezpečnostní pásy

6. Spona bezpečnostních pásů

Popruh pro seřízení napnutí pásů autosedačky

8. Páčka pro nastavení sklonu sedadla

9. Páčka pro nastavení opěrky hlavy

10. Vodítko břišního pásu

12. Páčka posuvu ISOFIX

13. Tlačítko otáčení autosedačky

14. Základna autosedačky

Tlačítko pro nastavení napnu pásů autosedačky

16. Popruh Top Tether

17. Regulátor délky popruhu Top Tether

Montáž autosedačky Orientace autosedačky Poloha autosedačky Rozměry dítěte – Montáž pomocí ISOFIX a popruhu Top Tether – Dítě je zajištěno bezpečnostními pásy autosedačky Autosedačku nastavte do pololehu (poloha „1“). Pro směru jízdy Od 40 do 105 cm Maximální hmotnost dítěte 21 kg – Montáž pomocí ISOFIX a popruhu Top Tether – Dítě je zajištěno bezpečnostními pásy autosedačky Autosedačku nastavte do jedné ze 4 dostupných poloh (viz: Nastavení sklonu sedadla). Po směru jízdy Od 76 do 105 cm Maximální hmotnost dítěte 21 kg‑ 89 ‑

– Montáž pomocí ISOFIX a autopásu – Montáž pouze pomocí autopásů Autosedačku nastavte do jedné ze 4 dostupných poloh (viz: Nastavení sklonu sedadla). Po směru jízdy Od 100 do 150 cm PROTI SMĚRU JÍZDY (40–105 CM)

1. Autosedačku dejte na sedadlo vozidla na místo určené k montáži.

2. Ssknum páčky posuvu ISOFIX vysuňte ramena ISOFIX (obr. 2). Ukotvěte ramena

ISOFIX do háčků umístěných v sedadle vozidla. Ramena zapadnou a uslyšíte charakteriscké cvaknu (obr. 3). Bude-li třeba, použijte plastová vodítka dodaná v sadě pro usnadnění montáže (obr. 4).

3. Sskněte tlačítko otáčení autosedačky (13, obr. B) a pak nastavte autosedačku do

polohy pro směru jízdy (obr. 1). Zkuste autosedačku posunout, správně ukotvená nedovolí změnu polohy.

4. Nastavte sklon opěradla do pololehu (poloha „1“), (viz: Nastavení sklonu sedadla).

5. Zatlačte autosedačku směrem k opěradlu sedadla vozidla. Zatlačte základnu levým

a pravým pohybem směrem k opěradlu, abyste se ujisli, že je maximálně přitlačená k sedadlu vozidla.

6. Zelený indikátor na tlačítku ISOFIX musí být viditelný na obou stranách (obr. 3).

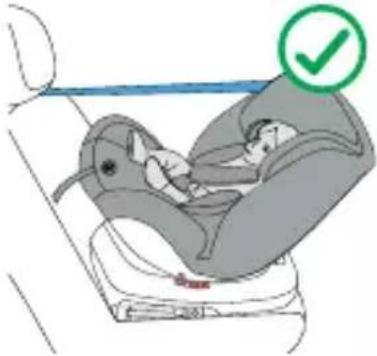

Rozviňte popruh Top Tether, pak přesuňte přezku a hák (18, obr. B) na konec rozvinutého popruhu (obr. 5).

Veďte popruh vodítkem popruhu Top Tether umístěným v horní čás opěradla autosedačky (obr. 6).

9. Připevněte popruh Top Tether ke kotevním bodům ve vozidle. Kotevní body mohou

být umístěny na různých místech, v závislos na vozidle (obr. 7a).

10. Napněte popruh Top Tether a ujistěte se, že indikátor je zelený (obr. 8). Autosedačka

je nyní správně namontována ve vozidle. POZOR! Při montáži autosedačky v poloze pro směru jízdy veďte popruh Top Tether uvnitř vozidla, aby byla zachována funkčnost systému otáčení a nedošlo k jeho blokování.

11. Sskněte tlačítko otáčení autosedačky (13, obr. B) a pak nastavte autosedačku do

boční polohy v úhlu 90°. Správné nastavení bude indikovat cvaknu.‑ 90 ‑

12. Umístěte dítě do autosedačky a nastavte opěrku hlavy (viz: Nastavení opěrky hlavy).

Zapněte bezpečnostní pásy autosedačky (viz: Zapnu a odepnu dítěte v autosedačce).

14. Sskněte tlačítko otáčení autosedačky (13, obr. B) a pak nastavte sedadlo do polohy

pro směru jízdy. Zkuste autosedačku posunout, správně ukotvená nedovolí změnu polohy. PO SMĚRU JÍZDY (76–105 CM)

1. Autosedačku dejte na sedadlo vozidla na místo určené k montáži.

2. Ssknum páčky posuvu ISOFIX vysuňte ramena ISOFIX (obr. 2). Ukotvěte ramena

ISOFIX do háčků umístěných v sedadle vozidla. Ramena zapadnou a uslyšíte charakteriscké cvaknu (obr. 3). Bude-li třeba, použijte plastová vodítka dodaná v sadě pro usnadnění montáže (obr. 4).

3. Sskněte tlačítko otáčení autosedačky (13, obr. B) a pak nastavte autosedačku do

polohy po směru jízdy (obr. 1). Zkuste autosedačku posunout, správně ukotvená nedovolí změnu polohy.

5. Zatlačte autosedačku směrem k opěradlu sedadla vozidla. Zatlačte základnu levým

a pravým pohybem směrem k opěradlu, abyste se ujisli, že je maximálně přitlačená k sedadlu vozidla.

6. Zelený indikátor na tlačítku ISOFIX musí být viditelný na obou stranách (obr. 3).

POZOR! Každá změna sklonu opěradla při používání autosedačky vyžaduje přenastavení délky horního popruhu Top Tether.

Rozviňte popruh Top Tether, pak přesuňte přezku a hák (18, obr. B) na konec rozvinutého popruhu (obr. 5).

Veďte popruh vodítkem popruhu Top Tether umístěným v horní čás opěradla autosedačky (obr. 6).

9. Upevněte popruh Top Tether ke kotevním bodům ve vozidle. Kotevní body mohou

být umístěny na různých místech v závislos na vozidle (obr. 7b).

Napněte popruh Top Tether a ujistěte se, že indikátor sví zeleně (obr. 8). Autosedačka je nyní správně namontována ve vozidle.

11. Umístěte dítě do autosedačky a nastavte opěrku hlavy (viz: Nastavení opěrky hlavy).

Zapněte bezpečnostní pásy autosedačky (viz: Zapnu a odepnu dítěte v autosedačce).‑ 91 ‑

PO SMĚRU JÍZDY (100–150 CM)

1. Odeberte bezpečnostní pásy autosedačky (viz: Demontáž pásů autosedačky).

2. Sskněte tlačítko otáčení autosedačky (13, obr. B) a pak nastavte sedadlo do polohy

po směru jízdy (obr. 1). Zkuste autosedačku posunout, správně ukotvená nedovolí změnu polohy.

3. Umístěte autosedačku na sedadlo vozidla na místo určené k montáži.

4. Nastavte sklon autosedačky do jedné ze 4 dostupných poloh (viz: Nastavení sklonu

autosedačky). Pozor! Pokud provádíte montáž bez použi systému ISOFIX, přeskočte kroky 5 až 7.

5. Ssknum páčky posuvu ISOFIX vysuňte ramena ISOFIX (obr. 2). Ukotvěte ramena

ISOFIX do háčků umístěných v sedadle vozidla. Ramena zapadnou a uslyšíte charakteriscké cvaknu (obr. 3). Bude-li třeba, použijte plastová vodítka dodaná v sadě pro usnadnění montáže (obr. 4).

6. Zatlačte autosedačku směrem k opěradlu sedadla vozidla. Zatlačte základnu levým

a pravým pohybem směrem k opěradlu, abyste se ujisli, že je maximálně přitlačená k sedadlu vozidla.

7. Zelený indikátor na tlačítku ISOFIX musí být viditelný na obou stranách (obr. 3).

8. Umístěte dítě do autosedačky a nastavte opěrku hlavy (viz: Nastavení opěrky hlavy).

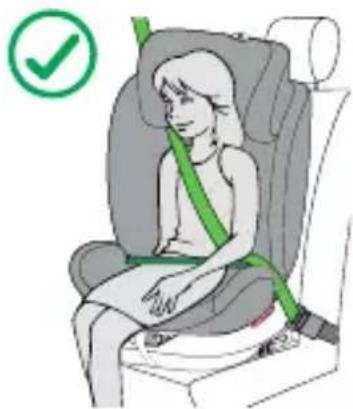

9. Vytáhněte bezpečnostní autopás (obr. 9).

10. Veďte ramenní pás vodítkem ramenního pásu (2, obr. B) umístěným ve spodní čás

opěrky hlavy autosedačky. Veďte břišní pás vodítkem břišního pásu (10, obr. B).

11. Zapněte bezpečnostní pásy (obr. 10). Uslyšíte charakteriscké cvaknu. Ujistěte se,

že pásy nejsou překroucené (obr. 11A).

Ujistěte se, že pásy jsou správně umístěny ve vodítkách a napnuty a spona není příliš blízko vodítka břišních pásů (obr. 11B). ZAPNUTÍ A ODEPNUTÍ PÁSŮ AUTOSEDAČKY

Uvolněte pásy autosedačky ssknum tlačítka pro nastavení napnu a zatažením za pásy (obr. 12).

2. Rozepněte pásy ssknum červeného tlačítka na sponě (obr. 17).

3. Umístěte dítě do autosedačky.

4. Nastavte opěrku hlavy (viz: Nastavení opěrky hlavy).

Spojte přezky pásů (obr. 13) a pak je vložte do spony (obr. 14). Uslyšíte charakteriscké cvaknu. Pásy autosedačky jsou nyní zapnuty (obr. 15).

6. Chcete-li pásy utáhnout, zatáhněte za popruh pro nastavení napnu pásů (obr. 16).‑ 92 ‑

Chcete-li pásy uvolnit, sskněte tlačítko pro nastavení pásů a zatáhněte za ramenní pásy (obr. 12). Pozor! Ujistěte se, že bezpečnostní pásy autosedačky jsou napnuty, těsně přiléhají k tělu dítěte a nejsou překroucené. Ujistěte se, že břišní pásy jsou vedeny nízko a chrání pánev dítěte. Pásy musí těsně přiléhat k tělu dítěte, nesmí být však příliš těsné a způsobovat nepohodlí. Pozor! Dě s výškou do 87 cm mohou autosedačku používat pouze s redukční vložkou.

NASTAVENÍ OPĚRKY HLAVY

Chcete-li změnit výšku opěrky hlavy:

1. Držte tlačítko pro nastavení napnu pásů autosedačky, rozepněte a uvolněte pásy

(obr. 12). Umožní to volněji nastavit výšku opěrky hlavy.

2. Zatáhněte za páčku pro nastavení opěrky hlavy (obr. 18).

Výškové nastavení ramenních pásů je integrováno s výškovým nastavením opěrky hlavy. Nastavením výšky opěrky hlavy se automacky nastaví výška ramenních pásů. Pozor! Opěrku hlavy nastavte tak, aby ramenní pásy nebyly příliš vysoko, například v úrovni uší nebo nad nimi, ani příliš nízko, například za zády dítěte. Ramenní pásy musí být ve výšce ramen dítěte (obr. 19).

DEMONTÁŽ PÁSŮ AUTOSEDAČKY

Chcete-li odebrat pásy autosedačky, postupujte takto:

1. Držte tlačítko pro nastavení napnu pásů autosedačky a povolte pásy (obr. 12).

2. Zatažením za páčku pro nastavení opěrky hlavy zvedněte opěrku hlavy (obr. 21).

3. Rozepněte potah na zadní čás autosedačky (obr. 22).

Sejměte poutka pásů z kovové spojovací desky (obr. 23) a páčky opěrky hlavy (obr. 24).

Protáhněte horní část ramenních pásů příslušnými otvory v opěradle sedadla (obr. 25).

6. Rozepněte pásy autosedačky (viz: Zapnu a odepnu pásů autosedačky).

Vytáhněte sponu pásů autosedačky z ochranného polštáře. Pak protáhněte kovovou přezku pásu příslušným otvorem v sedadle a pás vyjměte (obr. 26).

Odebrané prvky pásů autosedačky vložte do kapsy umístěné na vnitřní straně potahu (obr. 27). Chcete-li znovu namontovat pásy, proveďte výše uvedený postup v opačném pořadí.

na tlačítku ISOFIX zčervená.

DEMONTÁŽ AUTOSEDAČKY – TOP TETHER

Odepněte popruh Top Tether z kotevních bodů ve vozidle. Uvolněte popruh. Indikátor zčervená.

NASTAVENÍ SKLONU SEDADLA

Chcete-li nastavit sklon sedadla, sskněte páčku pro nastavení sklonu (8, obr. B) a nastavte autosedačku do vybrané polohy. Autosedačka má 4 úrovně nastavení sklonu v poloze po směru jízdy (obr. 20). V poloze pro směru jízdy nastavte autosedačku do pololehu (poloha „1“).

Sskněte tlačítko otáčení sedadla (13, obr. B) a pak nastavte sedadlo do polohy pro směru jízdy nebo po směru jízdy. Zkuste autosedačku posunout, správně ukotvená nedovolí změnu polohy.

SEJMUTÍ A NASAZENÍ POTAHU

Potah rozepněte a úplně sejměte z těla autosedačky. Postupujte takto:

1. Nastavte opěrku hlavy do nejvyšší možné polohy (viz: Nastavení opěrky hlavy).

2. Začněte stahovat potah nasazený na opěrce hlavy.

3. Sejměte ostatní prvky potahu.

Chcete-li znovu nasadit potah na autosedačku, proveďte výše uvedený postup v opačném pořadí.

Potah můžete prát při maximální teplotě 30 °C. K sušení nepoužívejte sušičku. Potah při sušení nevystavujte slunečnímu záření. Plastové čás čistěte vlhkým hadříkem a jemným čiscím prostředkem. Pozor! Nepoužívejte silné čiscí prostředky nebo bělidla. Fotograe jsou pouze ilustrační, skutečný vzhled výrobku se může lišit od vyobrazení na fotograích.‑ 94 ‑
