Tipo de producto	Asiento de coche i-Size
Marca	Lionelo
Modelo	Bastiaan i-Size
Norma de seguridad	R129/03 (i-Size)
Talla del niño	40 a 150 cm
Peso del niño	Hasta 36 kg (con arnés hasta 21 kg)
Instalación	ISOFIX + Top Tether o cinturón de seguridad del vehículo
Orientación	Mirando hacia adelante o hacia atrás
Rotación	360° (con posición lateral para facilitar la instalación)
Ajuste de la inclinación	4 posiciones hacia adelante, 1 posición semi-inclinada hacia atrás
Arnés	5 puntos, ajustable en altura con el reposacabezas
Reposacabezas	Ajustable en altura (integrado en el ajuste de las correas)
Insert reductor	Incluido para niños de menos de 87 cm
Funda	Desmontable y lavable a mano a 30°C máx.
Material	Plástico y tela
Uso	Asientos traseros del vehículo únicamente (excepto airbag desactivado)
Top Tether	Correa de sujeción superior incluida
Isofix	Brazos deslizantes con indicadores de bloqueo
Limpieza de las partes plásticas	Paño húmedo y detergente suave
Homologación	i-Size (ONU R129)

Preguntas frecuentes - Bastiaan i-Size Lionelo

¿Cómo instalar el asiento Bastiaan i-Size mirando hacia atrás?

Coloque el asiento en el asiento trasero, despliegue los brazos ISOFIX y anclelos hasta el clic. Asegúrese de que los indicadores ISOFIX se vuelvan verdes. Ajuste la inclinación en posición semi-inclinada (posición 1). Fije la correa Top Tether al punto de anclaje del vehículo y tense hasta que el indicador esté verde. Luego, coloque al niño, abroche el arnés de 5 puntos y vuelva a colocar el asiento en posición mirando hacia atrás.

¿Cómo ajustar la altura del reposacabezas y las correas?

Para ajustar el reposacabezas, tire de la palanca de ajuste situada en la parte trasera y ajuste la altura. Las correas de los hombros siguen automáticamente el ajuste del reposacabezas. Las correas deben estar a la altura de los hombros del niño, ni demasiado altas (a la altura de las orejas) ni demasiado bajas (detrás de la espalda).

¿Hasta qué peso mi hijo puede usar el asiento mirando hacia atrás?

El asiento se puede usar mirando hacia atrás para niños que midan de 40 a 105 cm y pesen hasta 21 kg. Para niños menores de 15 meses o que midan menos de 76 cm, use solo la posición mirando hacia atrás.

¿Cómo desabrochar y abrochar los cinturones de 5 puntos?

Para desabrochar, presione el botón rojo de la hebilla. Para abrochar, conecte los conectores de las correas en la hebilla hasta el clic. Luego, tense las correas tirando de la banda de ajuste. Para aflojar, presione el botón de ajuste de tensión y tire de las correas de los hombros.

¿Puedo usar el asiento en el asiento del pasajero delantero con airbag?

No, el asiento no se puede instalar mirando hacia atrás en un asiento equipado con un airbag frontal activo. Si se instala mirando hacia adelante, el airbag debe estar desactivado. Se recomienda instalar el asiento solo en los asientos traseros del vehículo.

¿Cómo quitar la funda para limpiarla?

Para quitar la funda, desabroche la cremallera y deslice. Comience con el reposacabezas ajustado en posición alta, luego retire las piezas restantes. La funda se lava a mano a 30°C máximo. No use secadora ni exposición directa al sol para secar. Las partes plásticas se limpian con un paño húmedo y un detergente suave.

¿Qué hacer si los indicadores ISOFIX no se vuelven verdes?

Si los indicadores no se vuelven verdes, los brazos ISOFIX no están anclados correctamente. Verifique que los brazos estén bien insertados en los anclajes del vehículo hasta el clic. Use eventualmente las guías de plástico suministradas. Si el problema persiste, consulte el manual del vehículo o contacte al fabricante.

¿Cómo usar el asiento en modo elevador (100-150 cm)?

Para usar el asiento en modo elevador, retire el arnés de 5 puntos. Coloque el asiento mirando hacia adelante en el asiento trasero. Fíjelo con ISOFIX (opcional) o cinturón de seguridad. Siente al niño, ajuste el reposacabezas, luego pase el cinturón del vehículo por las guías: el cinturón de hombro en la guía del reposacabezas y el cinturón de cadera en la guía inferior. Abroche el cinturón y asegúrese de que no esté torcido.

¿Cómo ajustar la inclinación del asiento?

Para ajustar la inclinación, presione la palanca de ajuste de inclinación (8, fig. B) y coloque el respaldo en la posición deseada. En posición mirando hacia adelante, hay 4 niveles disponibles. En posición mirando hacia atrás, use solo la posición semi-inclinada (posición 1).

¿El asiento es compatible con todos los vehículos?

El asiento está homologado i-Size y es adecuado para los asientos marcados i-Size en el manual del vehículo. Puede no ser adecuado para todos los vehículos, especialmente para niños de más de 135 cm. Verifique la compatibilidad con el fabricante del automóvil y siga las instrucciones del manual del vehículo.

MANUAL DE USUARIO Bastiaan i-Size Lionelo

Si tienes algún comentario o pregunta sobre algún producto que hayas comprado, por favor contacta con nosotros: [e-mail]

Fabricante:

BrandLine Group Sp. z o. o.

El producto cumple con los requisitos de la norma: R129/03.

Información para el grupo de altura de 40 a 105 cm (peso máximo del niño 21 kg) NOTA

Se trata de un sistema de retención infantil mejorado de la categoría «i-Size». Está homologado de conformidad con el Reglamento n.° 129 de las Naciones Unidas para su uso principalmente en las plazas de asiento de la categoría «i-Size» indicadas por los fabricantes de vehículos en el manual del usuario del vehículo.

En caso de duda, consulte al fabricante o minorista del sistema de retención infantil mejorado.

Información para el grupo de altura de 100 a 150 cm NOTA

Se trata de un sistema de retención infantil mejorado del tipo «asiento elevador i-Size». Está homologado de conformidad con el Reglamento n.° 129 de las Naciones Unidas para su uso principalmente en las plazas de asiento para «i-Size» indicadas por los fabricantes de vehículos en el manual del usuario del vehículo.

En caso de duda, consulte al fabricante o minorista del sistema de retención infantil mejorado.

El producto es adecuado para su instalación sólo en lugares marcados con el símbolo en la figura B y marcados como i-Size.

El producto es adecuado para su instalación en el lugar marcado con el símbolo? en la figura A sólo en la dirección de la marcha y con un airbag inactivo. Se recomienda instalar la silla sólo en los asientos traseros del coche.

El producto es adecuado para su instalación en el lugar marcado con el símbolo ^2 en la figura A sólo si el lugar está equipado con un cinturón de seguridad.

ADVERTENCIAS:

1. El producto está destinado a niños de hasta 36 kg de peso y con una altura de entre 40 y 150 cm.
2. Si su hijo tiene menos de 15 meses de edad o menos de 76 cm de altura, no use la silla de seguridad en dirección de la marcha.
3. Las partes duras y las piezas plásticas del sistema de retención infantil deben colocarse e instalarse de modo que no puedan quedar atrapados por un asiento corredizo o una puerta del vehículo en condiciones normales de uso.
4. Para la instalación en dirección contraria a la marcha, no use la silla infantil donde el airbag delantero está activo.
5. Todos los cinturones de seguridad que sujeten al niño deberán ajustarse a su tamaño. Los cinturones no deben estar torcidos.
6. Las correas que fijan el sistema de retención al vehículo deben estar tensadas.
7. Asegúrese de que los cinturones de regazo estén bajo para asegurar adecuadamente la pelvis.
8. Si el producto ha estado expuesto a factores fuertes (como el impacto), debe reemplazarse.
9. No realice ningún cambio en la silla infantil ni añada nuevos componentes sin la aprobación de la autoridad de homologación. Para garantizar la máxima seguridad para el niño, el equipo debe fijarse y utilizarse de acuerdo con las instrucciones del manual.
10. Las partes de plástico de esta silla infantil pueden calentarse al sol y causar quemaduras de la piel del niño.
11. Nunca deje a su hijo solo en la silla en el coche.
12. El equipaje y artículos similares deben estar asegurados para que no causen ninguna lesión en caso de colisión.
13. La silla infantil no debe usarse sin su revestimiento de tela.
14. El revestimiento no puede reemplazarse por uno de otro conjunto. Es una parte integral del conjunto e influye en el funcionamiento del sistema de retención.
15. Lleve siempre consigo este manual de instrucciones.
16. Consulte el manual del fabricante del vehículo.
17. Es posible que el dispositivo no se adapte a todos los vehículos homologados si se ajusta a un rango de más de 135 cm.

DESCRIPCIÓN DE PIEZAS (FIG. B)

1. Reposacabezas
2. Guía de cinturón de hombro
3. Reductor para bebés
4. Almohadillas protectoras de cinturón de seguridad de 5 puntos
5. Cinturones de seguridad de 5 puntos
6. Hebilla de los cinturones de seguridad
7. Correa de ajuste de tensión de los cinturones de seguridad de la silla
8. Palanca de ajuste de inclinación del asiento

9. Palanca de ajuste del reposacabezas

10. Guía de cinturón de regazo

11. Brazos ISOFIX
12. Palanca deslizante ISOFIX
13. Botón de rotación del asiento
14. Base del asiento
15. Botón de ajuste de tensión de los cinturones de seguridad de la silla
16. Cinturón Top Tether
17. Regulador de longitud del cinturón Top Tether
18. Gancho del cinturón Top Tether

INSTALACIÓN EN EL COCHE

Instalación de la silla Orientación de la silla	Posición de la silla Medidas del niño
- Instalación con ISOFIX y cinturón Top Tether- Niño abrochado con cinturones de seguridad de la sillaColoque la silla en la posición reclinada (posición «1»).	En dirección contraria a la marcha	De 40 a 105 cmPeso del niño: máximo 21 kg

- Instalación con ISOFIX y cinturón Top Tether- Niño abrochado con cinturones de seguridad de la sillaLa silla debe colocarse en una de las 4 posiciones disponibles (consulte: Ajuste de inclinación del asiento).	En dirección de la marcha		De 76 a 105 cmPeso del niño: máximo 21 kg
- Instalación con ISOFIX y cinturones de coche- Instalación sólo con los cinturones de cocheLa silla debe colocarse en una de las 4 posiciones disponibles (consulte: Ajuste de inclinación del asiento).	En dirección de la marcha		De 100 a 150 cm

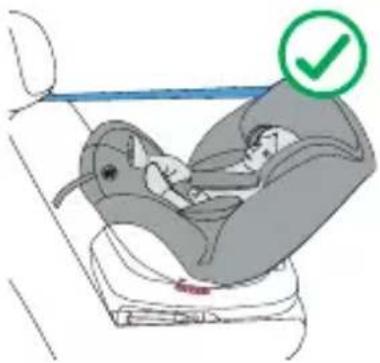

EN DIRECCIÓN CONTRARIA A LA MARCHA (40 a 105 CM)

1. Coloque la silla en el asiento del coche en el lugar destinado a la instalación.
2. Presione la palanca deslizante ISOFIX y extienda los brazos ISOFIX (fig. 2). Ancle los brazos ISOFIX en los ganchos ubicados en el asiento del coche. Los brazos se acoplarán y oirá un «clic» característico (fig. 3). Si es necesario, utilice las guías de plástico adjuntas al kit para facilitar el montaje (fig. 4).
3. Presione el botón de rotación del asiento (13, fig. B), luego coloque el asiento en la dirección opuesta a la marcha (fig. 1). Intente mover el asiento: si está bien anclado, no se moverá de su posición.
4. Ajuste la inclinación del respaldo a la posición semirreclinada (posición «1»), (consulte:

Ajuste de inclinación del asiento).

1. Presione la silla hacia abajo contra el respaldo del asiento del coche. Empuje la base con un movimiento de izquierda a derecha contra el respaldo para asegurarse de que esté muy apretada contra el asiento del coche.
2. El indicador verde en el botón ISOFIX debe ser visible en ambos lados (fig. 3).
3. Expanda el cinturón Top Tether, luego mueva la hebilla y el gancho (18, fig. B) hasta el extremo del cinturón expandido (fig. 5).
4. Pase el cinturón a través de la guía del cinturón Top Tether ubicado en la parte superior del respaldo de la silla (fig. 6).
5. Fije el cinturón Top Tether de los puntos de anclaje en el coche. Los puntos de anclaje pueden estar situados en diferentes ubicaciones dependiendo del vehículo (fig. 7a).
6. Apriete el cinturón Top Tether y asegúrese de que el indicador esté verde (fig. 8). Ahora el asiento está correctamente instalado en el coche.

¡ATENCIÓN! Al instalar la silla en dirección contraria a la marcha, para mantener la funcionalidad del sistema de rotación y no bloquearlo, pase el cinturón Top Tether por el lado interior del coche.

1. Presione el botón de rotación del asiento (13, fig. B) y luego coloque el asiento en la posición lateral, en un ángulo de 90°. Un «clic» significa el ajuste correcto.
2. Coloque al niño en el asiento y ajuste el reposacabezas (consulte: Ajuste del reposacabezas).
3. Abroche los cinturones de seguridad de la silla (consulte: Sujetar y desabrochar al niño en la silla).
4. Presione el botón de rotación del asiento (13, fig. B), luego coloque el asiento en la dirección contraria a la dirección de la marcha. Intente mover el asiento: si está bien anclado, no se moverá de su posición.

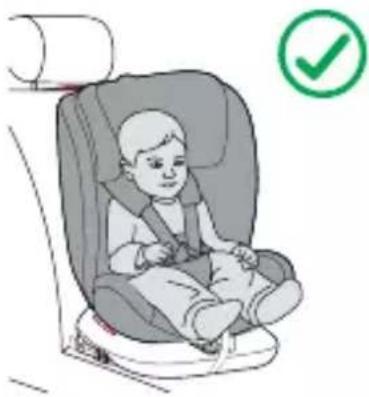

EN DIRECCIÓN DE A LA MARCHA (76 a 105 CM)

1. Coloque la silla en el asiento del coche en el lugar destinado a la instalación.
2. Presione la palanca deslizante ISOFIX y extienda los brazos ISOFIX (fig. 2). Ancle los brazos ISOFIX en los ganchos ubicados en el asiento del coche. Los brazos se acoplarán y oirá un «clic» característico (fig. 3). Si es necesario, utilice las guías de plástico adjuntas al kit para facilitar el montaje (fig. 4).

3. Presione el botón de rotación del asiento (13, fig. B), luego coloque el asiento en la dirección de la marcha (fig. 1). Intente mover el asiento: si está bien anclado, no se moverá de su posición.

4. Coloque la inclinación del asiento en una de 4 posiciones disponibles (consulte: Ajuste de inclinación del asiento).

5. Presione la silla hacia abajo contra el respaldo del asiento del coche. Empuje la base con un movimiento de izquierda a derecha contra el respaldo para asegurarse de que esté muy apretada contra el asiento del coche.
6. El indicador verde en el botón ISOFIX debe ser visible en ambos lados (fig. 3).

¡ATENCIÓN! Cualquier cambio en la inclinación del respaldo durante el uso de la silla requiere un reajuste de la longitud del cinturón de sujeción superior Top Tether.

1. Expanda el cinturón Top Tether, luego mueva la hebilla y el gancho (18, fig. B) hasta el extremo del cinturón expandido (fig. 5).
2. Pase el cinturón a través de la guía del cinturón Top Tether ubicada en la parte superior del respaldo de la silla (fig. 6).
3. Fije el cinturón Top Tether de los puntos de anclaje en el coche. Los puntos de anclaje pueden estar situados en diferentes ubicaciones dependiendo del vehículo (fig. 7b).
4. Apriete el cinturón Top Tether y asegúrese de que el indicador esté verde (fig. 8). Ahora el asiento está correctamente instalado en el coche.
5. Coloque al niño en el asiento y ajuste el reposacabezas (consulte: Ajuste del reposacabezas).
6. Abroche los cinturones de seguridad de la silla (consulte: Sujetar y desabrochar al niño en la silla).

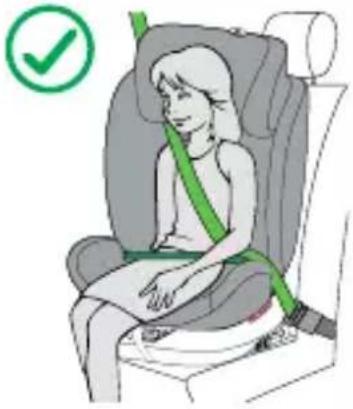

EN DIRECCIÓN DE A LA MARCHA (100 a 150 CM)

1. Retire los cinturones de seguridad (consulte: Desmontaje de los cinturones de la silla).
2. Presione el botón de rotación del asiento (13, fig. B), luego coloque el asiento en la dirección de la marcha (fig. 1). Intente mover el asiento: si está bien anclado, no se moverá de su posición.
3. Coloque la silla en el asiento del coche en el lugar destinado a la instalación.
4. Coloque la inclinación del asiento en una de 4 posiciones disponibles (consulte: Ajuste de inclinación del asiento).

¡Atención! Para la instalación sin el sistema ISOFIX, omita los pasos de 5 do 7.

1. Presione la palanca deslizante ISOFIX y extienda los brazos ISOFIX (fig. 2). Ancle los brazos ISOFIX en los ganchos ubicados en el asiento del coche. Los brazos se acoplarán y oirá un «clic» característico (fig. 3). Si es necesario, utilice las guías de plástico adjuntas al kit para facilitar el montaje (fig. 4).

2. Presione la silla hacia abajo contra el respaldo del asiento del coche. Empuje la base

con un movimiento de izquierda a derecha contra el respaldo para asegurarse de que esté muy apretada contra el asiento del coche.

1. El indicador verde en el botón ISOFIX debe ser visible en ambos lados (fig. 3).
2. Coloque al niño en el asiento y ajuste el reposacabezas (consulte: Ajuste del reposacabezas).
3. Saque el cinturón de seguridad del coche (fig. 9)
4. Pase la correa del hombro a través de la guía de la correa del hombro (2, fig. B), que se encuentra en la parte inferior del reposacabezas de la silla. Pase el cinturón de regazo a través de la guía del cinturón de regazo (10, Fig. B).
5. Abroche los cinturones de seguridad (fig. 10). Oirá un «clic» característico. Asegúrese de que cinturones no estén torcidos (fig. 11A).
6. Asegúrese de que los cinturones estén colocados correctamente en las guías y tensados y que la hebilla no esté demasiado cerca de la guía del cinturón de regazo (fig. 11B).

SUJETAR Y DESABROCHAR LOS CINTURONES DE LA SILLA

1. Afloje los cinturones de la silla presionando el botón de ajuste de tensión y tire de los cinturones (fig. 12).
2. Desabroche los cinturones pulsando el botón rojo de la hebilla (fig. 17).
3. Coloque al niño en el asiento.
4. Ajuste el reposacabezas (consulte: Ajuste del reposacabezas).
5. Conecte los conectores de los cinturones (fig. 13) e insértelos en la hebilla (fig. 14). Oirá un «clic» característico. Ahora los cinturones de seguridad de la silla están abrochados (fig. 15).
6. Para apretar los cinturones, tire de la correa de ajuste de tensión cinturones (fig. 16). Para aflojar los cinturones, presione el botón de ajuste de los cinturones y tire de los cinturones de hombro (fig. 12).

¡Atención! Asegúrese de que los cinturones de seguridad de la silla estén tensados, se adhieran bien al cuerpo del niño y no estén torcidos. Asegúrese de que los cinturones abdominales estén bajo y protejan la pelvis del niño. Los cinturones deben estar ajustados al cuerpo del niño, pero no deben estar demasiado apretados y causar molestias.

¡Atención! Los niños de menos de 87 cm de altura sólo pueden usar el asiento con un reductor.

AJUSTE DEL REPOSACABEZAS

Para cambiar la altura del reposacabezas:

1. Mientras mantiene presionado el botón de ajuste de tensión de los cinturones de seguridad, desabroche y afloje los cinturones (fig. 12). Esto le permitirá ajustar la altura del reposacabezas más libremente.
2. Tire de la palanca de ajuste del reposacabezas (fig. 18).

El ajuste de altura de la correa de hombro está integrado con el ajuste de altura del reposacabezas. Al ajustar la altura del reposacabezas, la altura de las correas de hombro se ajustará automáticamente.

¡Atención! Ajuste el reposacabezas de modo que los cinturones de hombro no estén demasiado alto, por ejemplo, en la línea de las orejas o más alto o demasiado bajo, por ejemplo, detrás de la espalda del niño. Los cinturones de hombro deben estar a la altura de los hombros del niño (fig. 19).

DESMONTAR LOS CINTURONES DE SEGURIDAD DE LA SILLA

Para desmontar los cinturones de la silla, siga estos pasos:

1. Mientras mantiene presionado el botón de ajuste de tensión de los cinturones de seguridad, afloje los cinturones (fig. 12).
2. Tire de la palanca de ajuste del reposacabezas y levante el reposacabezas (fig. 21).
3. Desabroche el revestimiento en la parte trasera de la silla (fig. 22).
4. Retire los lazos de los cinturones de la placa de unión metálica (fig. 23) y la palanca del reposacabezas (fig. 24).
5. Pase la parte superior de las correas de hombro a través de los orificios respectivos en el respaldo del asiento (fig. 25).
6. Desabroche los cinturones de seguridad de la silla (consulte: Sujetar y desabrochar los cinturones de seguridad).
7. Retire la hebilla de los cinturones de seguridad de la silla de la almohadilla protectora. Luego pase el extremo metálico del cinturón a través del orificio apropiado en el asiento y retire el cinturón (fig. 26).
8. Coloque los elementos de los cinturones de seguridad retirados de la silla en el bolsillo ubicado en el interior del revestimiento (fig. 27).

Para volver a instalar los cinturones, haga lo anterior en orden inverso.

DESMONTAJE DE LA SILLA: ISOFIX

Para separar los brazos ISOFIX, presione las palancas deslizantes ISOFIX en ambos lados.

El indicador en el botón ISOFIX se pondrá rojo.

DESMONTAJE LA SILLA: TOP TETHER

Separe el cinturón Top Tether de los puntos de anclaje en el coche. Afloje la correa. El indicador se pondrá rojo.

AJUSTE DE INCLINACIÓN DEL ASIENTO

Para ajustar la inclinación del asiento, presione la palanca de control de inclinación (8, fig. B) y coloque el asiento en la posición seleccionada.

La silla tiene 4 niveles de ajuste de inclinación en la dirección de la marcha (fig. 20). En la dirección contraria a la marcha, coloque la silla en la posición reclinada (posición «1»).

ROTACIÓN DEL ASIENTO

Presione el botón de rotación del asiento (13, fig. B), luego coloque el asiento en la dirección contraria a la marcha o la dirección de la marcha. Intente mover el asiento: si está bien anclado, no se moverá de su posición.

RETIRADA E COLOCACIÓN DEL REVESTIMIENTO

El revestimiento debe desabrocharse y retirar completamente del cuerpo del asiento.

Para ello:

1. Coloque el reposacabezas en la posición más alta disponible (consulte: Ajuste del reposacabezas).

2. Comience por quitar el revestimiento del reposacabezas.

3. Retire otros elementos del revestimiento.

Para volver a colocar el revestimiento en la silla, haga lo anterior en orden inverso.

LIMPIEZA Y MANTENIMIENTO

El revestimiento se puede lavar a mano a una temperatura máxima de 30 °C. No use secadores. No exponga el revestimiento a la luz solar para su secado. Las piezas de plástico se pueden limpiar con un paño húmedo y un detergente suave.

¡Atención! No use detergentes fuertes o agentes blanqueadores.

Las fotos son para fines ilustrativos, la apariencia real de los productos puede diferir de la presentada en las fotos.
