HASZNÁLATI ÚTMUTATÓ BC 121 Master

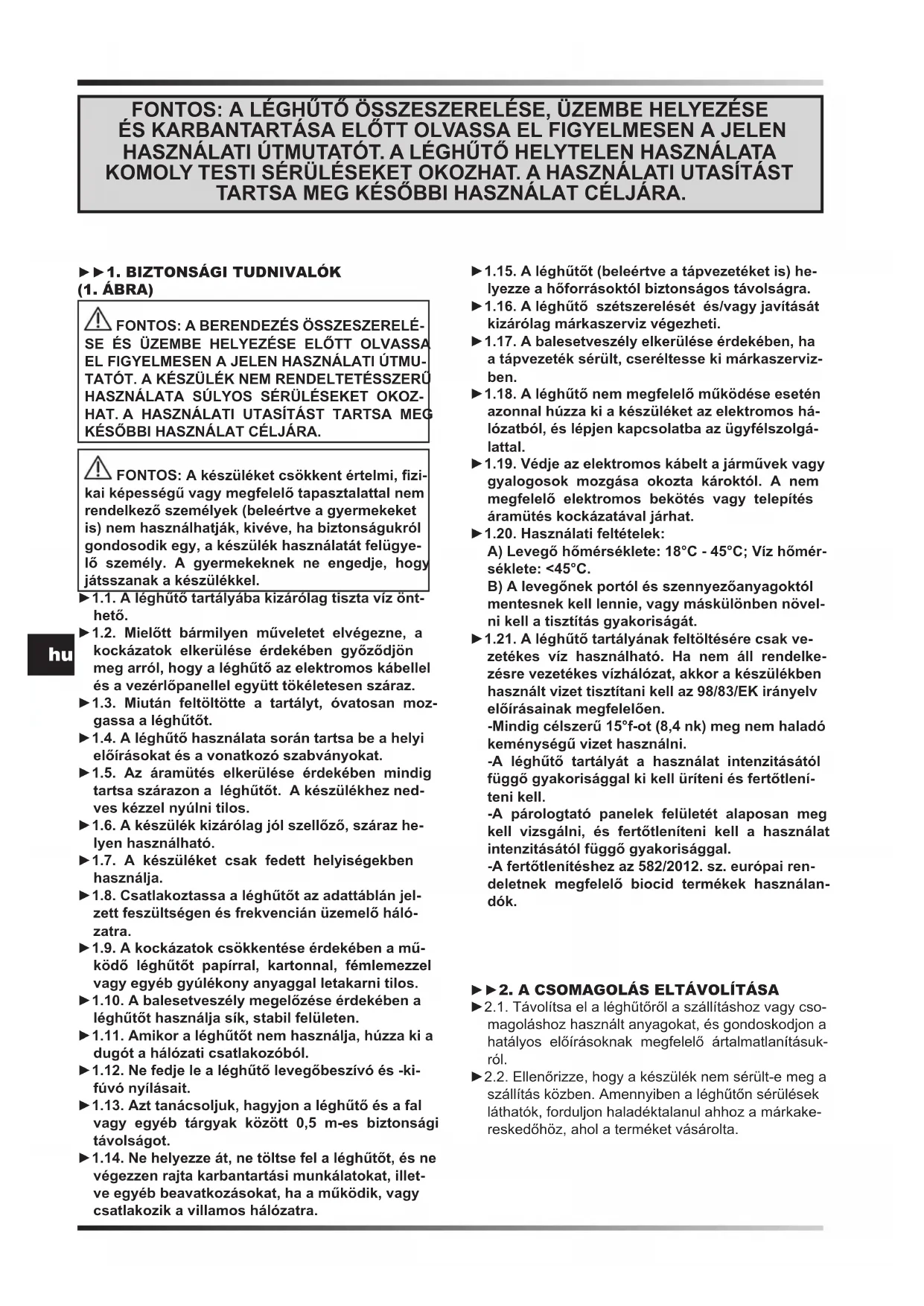

SE ÉS ÜZEMBE HELYEZÉSE ELŐTT OLVASSA EL FIGYELMESEN A JELEN HASZNÁLATI ÚTMU- TATÓT. A KÉSZÜLÉK NEM RENDELTETÉSSZERŰ HASZNÁLATA SÚLYOS SÉRÜLÉSEKET OKOZ- HAT. A HASZNÁLATI UTASÍTÁST TARTSA MEG KÉSŐBBI HASZNÁLAT CÉLJÁRA. FONTOS: A készüléket csökkent értelmi, zi- kai képességű vagy megfelelő tapasztalattal nem rendelkező személyek (beleértve a gyermekeket is) nem használhatják, kivéve, ha biztonságukról gondosodik egy, a készülék használatát felügye- lő személy. A gyermekeknek ne engedje, hogy játsszanak a készülékkel. ►1.1. A léghűtő tartályába kizárólag tiszta víz önt- hető. ►1.2. Mielőtt bármilyen műveletet elvégezne, a kockázatok elkerülése érdekében győződjön meg arról, hogy a léghűtő az elektromos kábellel és a vezérlőpanellel együtt tökéletesen száraz. ►1.3. Miután feltöltötte a tartályt, óvatosan moz- gassa a léghűtőt. ►1.4. A léghűtő használata során tartsa be a helyi előírásokat és a vonatkozó szabványokat. ►1.5. Az áramütés elkerülése érdekében mindig tartsa szárazon a léghűtőt. A készülékhez ned- ves kézzel nyúlni tilos. ►1.6. A készülék kizárólag jól szellőző, száraz he- lyen használható. ►1.7. A készüléket csak fedett helyiségekben használja. ►1.8. Csatlakoztassa a léghűtőt az adattáblán jel- zett feszültségen és frekvencián üzemelő háló- zatra. ►1.9. A kockázatok csökkentése érdekében a mű- ködő léghűtőt papírral, kartonnal, fémlemezzel vagy egyéb gyúlékony anyaggal letakarni tilos. ►1.10. A balesetveszély megelőzése érdekében a léghűtőt használja sík, stabil felületen. ►1.11. Amikor a léghűtőt nem használja, húzza ki a dugót a hálózati csatlakozóból. ►1.12. Ne fedje le a léghűtő levegőbeszívó és -ki- fúvó nyílásait. ►1.13. Azt tanácsoljuk, hagyjon a léghűtő és a fal vagy egyéb tárgyak között 0,5 m-es biztonsági távolságot. ►1.14. Ne helyezze át, ne töltse fel a léghűtőt, és ne végezzen rajta karbantartási munkálatokat, illet- ve egyéb beavatkozásokat, ha a működik, vagy csatlakozik a villamos hálózatra. ►1.15. A léghűtőt (beleértve a tápvezetéket is) he- lyezze a hőforrásoktól biztonságos távolságra. ►1.16. A léghűtő szétszerelését és/vagy javítását kizárólag márkaszerviz végezheti. ►1.17. A balesetveszély elkerülése érdekében, ha a tápvezeték sérült, cseréltesse ki márkaszerviz- ben. ►1.18. A léghűtő nem megfelelő működése esetén azonnal húzza ki a készüléket az elektromos há- lózatból, és lépjen kapcsolatba az ügyfélszolgá- lattal. ►1.19. Védje az elektromos kábelt a járművek vagy gyalogosok mozgása okozta károktól. A nem megfelelő elektromos bekötés vagy telepítés áramütés kockázatával járhat. ►1.20. Használati feltételek: A) Levegő hőmérséklete: 18°C - 45°C; Víz hőmér- séklete: <45°C. B) A levegőnek portól és szennyezőanyagoktól mentesnek kell lennie, vagy máskülönben növel- ni kell a tisztítás gyakoriságát. ►1.21. A léghűtő tartályának feltöltésére csak ve- zetékes víz használható. Ha nem áll rendelke- zésre vezetékes vízhálózat, akkor a készülékben használt vizet tisztítani kell az 98/83/EK irányelv előírásainak megfelelően. -Mindig célszerű 15°f-ot (8,4 nk) meg nem haladó keménységű vizet használni. -A léghűtő tartályát a használat intenzitásától függő gyakorisággal ki kell üríteni és fertőtlení- teni kell. -A párologtató panelek felületét alaposan meg kell vizsgálni, és fertőtleníteni kell a használat intenzitásától függő gyakorisággal. -A fertőtlenítéshez az 582/2012. sz. európai ren- deletnek megfelelő biocid termékek használan- dók. ►►2. A CSOMAGOLÁS ELTÁVOLÍTÁSA ►2.1. Távolítsa el a léghűtőről a szállításhoz vagy cso- magoláshoz használt anyagokat, és gondoskodjon a hatályos előírásoknak megfelelő ártalmatlanításuk- ról. ►2.2. Ellenőrizze, hogy a készülék nem sérült-e meg a szállítás közben. Amennyiben a léghűtőn sérülések láthatók, forduljon haladéktalanul ahhoz a márkake- reskedőhöz, ahol a terméket vásárolta. FONTOS: A LÉGHŰTŐ ÖSSZESZERELÉSE, ÜZEMBE HELYEZÉSE ÉS KARBANTARTÁSA ELŐTT OLVASSA EL FIGYELMESEN A JELEN HASZNÁLATI ÚTMUTATÓT. A LÉGHŰTŐ HELYTELEN HASZNÁLATA KOMOLY TESTI SÉRÜLÉSEKET OKOZHAT. A HASZNÁLATI UTASÍTÁST TARTSA MEG KÉSŐBBI HASZNÁLAT CÉLJÁRA.hu

(2. ÁBRA) A párologtató rendszerű léghűtők a víz párolgásának természetes folyamatát kihasználva hűtik a levegőt. Az ilyen típusú léghűtők működése a párologtatással tör- ténő hűtésen alapul, amely kihasználja a levegő és a víz között végbemenő energiaszint változást. A léghűtők egy párologtató panelből, egy ventilátorból és egy kaszkád típusú vízelosztó rendszerből épülnek fel. A ventilátor beszívja a külső levegőt, amely aztán áthalad a teljes egészében cellulózból álló nedves pá- rologtató panelen. Ennek a panelnek a folyamatos ned- vesen tartásáról a vízszivattyú rendszer gondoskodik.

FIGYELMEZTETÉS: A léghűtő bekapcsolása előtt olvassa el gyelmesen a „BIZTONSÁGI SZABÁ- LYOK" c. fejezetet. FIGYELMEZTETÉS: A meghibásodások, ill. üzemzavarok elkerülése érdekében használjon tiszta vizet. FIGYELMEZTETÉS: Ellenőrizze a villamos há- lózat földelését. A berendezést a hatályos helyi szabványok előírásainak megfelelően csatlakoz- tassa a hálózatba. Csatlakoztassa a léghűtőt az adattáblán jelzett feszültségen és frekvencián üzemelő hálózatra. A léghűtőre modelltől függően több csatlakozó és csonk is el lehet helyezve (3. ÁBRA): ►VÍZÁRAMLÁS-SZABÁLYOZÓ CSAP (bizonyos modelleken van jelen) (3. ÁBRA, A): A léghűtő paneléhez menő vízmennyiség beállítására szolgál. Amikor a csap teljesen ki van nyitva (az óra- mutató járásával ellentétes irányban elforgatva), a víz térfogatárama maximális lesz. ►VÍZVEZETÉK CSATLAKOZÓ (3. ÁBRA, B): A léghűtő folyamatos és automatikus vízellátásának biztosítására szolgál (1/2”-os csatlakozó, a maximális bemeneti víznyomás 3 bar). A feltöltés után akár el is mozdítható, nagy körültekintéssel eljárva. ►FEDÉL A KÉZI VÍZFELTÖLTÉSHEZ (3. ÁBRA, C): A készüléken egy fedél/ajtó is található, amely lehető- vé teszi a tartály kézi feltöltését. MEGJEGYZÉS: A vízszivárgások elkerülése érdeké- ben ellenőrizze a tartály maximális kapacitását. ►LEÜRÍTŐ DUGÓ (3. ÁBRA, D): A léghűtő alján található egy leürítő dugó, amellyel le- engedhető a tartályból a víz. ►►4.1. BEKAPCSOLÁS: ►4.1.1. Kösse rá a léghűtőt a vízhálózatra a menetes csatlakozó segítségével (4. ÁBRA) és töltse fel a tar- tályt vízzel. Amikor a víz szintje eléri a tartályban a maximumot, egy úszó automatikusan elzárja a víz útját (a vízhűtő úgy is működtethető, hogy folyama- tosan a vízvezeték rendszerre van csatlakoztatva). Ha a feltöltés a fedélen/ajtón keresztül kézzel törté- nik, a vízszivárgások elkerülése érdekében mindig ellenőrizze a tartály térfogatát. ►4.1.2. Ellenőrizze, hogy a feltöltés során nem folyt-e ki víz. ►4.1.3. Csatlakoztassa a hálózati csatlakozót az elekt- romos hálózathoz. ►4.1.4. Nyomja meg az ON/OFF/POWER gombot a léghűtő bekapcsolásához (5. ÁBRA). MEGJEGYZÉS: Ha a léghűtő sípoló hangjelzést ad ki, az azt jelenti, hogy a tartály üres, és a ké- szülék csak levegő keringtetést végez. A hang- jelzés kikapcsolásához nyomja meg a „COOL” (hűtés) gombot. ►►4.2. A VEZÉRLŐPANEL ÉS A TÁVIRÁ- NYÍTÓ FUNKCIÓI (6. ÁBRA): ►ON/OFF / POWER: A léghűtő be- és kikapcsolására szolgál. ►SPEED: A ventilátor sebességének beállítását végzi. ►COOL: A hűtési funkció be- és kikapcsolására szol- gál. ►TIMER: Lehetővé teszi a késleltetett be- és kikap- csolás aktiválását vagy deaktiválását. -Késleltetett bekapcsolás: A bekapcsolt léghűtőn nyomja meg többször a „TIMER” gombot, amíg meg nem jelenik a kívánt idő (a szám villog), majd ekkor kapcsolja ki a készüléket. -Késleltetett kikapcsolás: A bekapcsolt léghűtőn nyomja meg többször a „TIMER” gombot, amíg meg nem jelenik a kívánt idő, ekkor a kikapcsolás idő- pontja be van állítva. ►SWING (modelltől függően): A légterelő lemezek függőleges irányú automatikus mozgását kapcsolja be és ki a légáram irányítása érdekében. ►►4.3. KIKAPCSOLÁS: ►4.3.1. Nyomja meg az ON/OFF/POWER gombot a léghűtő kikapcsolásához (5. ÁBRA). ►4.3.2. Ürítse le a tartályt a leürítő dugón keresztül (7. ÁBRA).

►►5. TISZTÍTÁS ÉS KARBANTARTÁS

TARTÁSRA VAN SZÜKSÉG. A karbantartást igénylő alkatrészek a következők:

• Párologtató panelek.

• Légszűrő (ha van). A szükséges karbantartás: ► SZOKÁSOS Karbantartás (általános tisztítás). ► ÜTEMEZETT BELSŐ KARBANTARTÁS (alapos tisztítás).

►► 5.1. RENDKÍVÜLI KARBANTARTÁS

(általános takarítás): AJÁNLOTT, HOGY EZT A KARBANTARTÁST NA- PONTA ELVÉGEZZÉK. ►5.1.1. VÍZTARTÁLY: ►5.1.1.1. Kapcsolja ki a hűtőt (ÁBRA. 5) és húzza ki a hálózatból. ►5.1.1.2. Ürítse ki a vizet a tartályból a leeresztő dugó segítségével izet a tartályból a leeresztő dugó segít- ségével (ÁBRA. 7). Öblítse át többször a víztartályt, hogy eltávolítsa a tartályban lévő lerakódásokat. FONTOS: AJÁNLOTT KIÜRÍTENI A VÍZTARTÁLYT, HA A HŰTŐT NÉHÁNY NAPIG NEM HASZNÁLJÁK. ►5.1.2. PÁROLOGTATÓ PANELEK: Célszerű szemrevételezéssel ellenőrizni a párologtató panelek állapotát és helyes elhelyezését (ÁBRA. 8). Ha a párologtatópaneleken bármilyen akadály van, ál- lítsa helyre a megfelelő légáramlást egy puha sörtéjű kefével. ►►5.1.3. LÉGSZŰRŐ (modelltől függően van) (ÁBRA. 9): ►5.1.3.1. Kapcsolja ki a hűtőt (ÁBRA. 5) és húzza ki a hálózatból. ►5.1.3.2. Távolítsa el a rögzítőcsavarokat (ha van- nak), és vegye ki a szűrőt (ÁBRA. 9). ►5.1.3.3. Tisztítsa meg a szűrőt semleges tisztítószer- rel és puha ruhával. Győződjön meg arról, hogy a szűrő teljesen száraz. ►5.1.3.4. Helyezze vissza a szűrőt és rögzítse az esetleges csavarokkal. ►►5.2. Ütemezett belső karbantartás (ala- pos tisztítás): AJÁNLJUK, HOGY EZT A KARBANTARTÁST HA- VONTA VÉGEZZE EL (azonban számos tényezőtől függően, mint például az üzemórák száma, a környe- zet, amelyben a hűtőt használják, a vízkeménység mértéke és egyéb változók, szükség lehet a karbantar- tás gyakoriságának növelésére). FIGYELEM: AZ ILYEN TÍPUSÚ BEAVATKOZÁS ELVÉGZÉSÉHEZ A HŰTŐ BIZONYOS ALKATRÉ- SZEIT SZERSZÁMOK SEGÍTSÉGÉVEL EL KELL TÁVOLÍTANI. EZEN ALKATRÉSZEK ELTÁVOLÍ- TÁSA HOZZÁFÉRÉST BIZTOSÍT A HŰTŐ POTEN- CIÁLISAN VESZÉLYES RÉSZEIHEZ. Karbantartási eljárás: ►5.2.1. Kapcsolja ki a hűtőt (ÁBRA. 5) és húzza ki a tápkábelt a hálózatból. ►5.2.2. Ürítse ki a vizet a tartályból a leeresztő dugó segítségével. (ÁBRA. 7). ►5.2.3. Távolítsa el a hűtőrácsot, a konzolokat és a légszűrőket (ahol van) (A-B ÁBRA. 10. ábra). ►5.2.4. Óvatosan távolítsa el a párologtatópaneleket (C ÁBRA. 10) és folytassa a tisztítást. A párologtató panelek megfelelő tisztításához alacsony nyomású vizet permetezzen a panelek felületére, eltávolítva a szennyeződéseket és a berakódásokat (a tisztítás- hoz ne használjon vegyszereket vagy éles tárgya- kat). Ha a párologtató panelek megsérülnek, azokat eredeti pótalkatrészekre kell cserélni. ►5.2.5. Tisztítsa meg a tartályt a maradványoktól és a lerakódásoktól, ügyelve arra, hogy a hűtő belső alkatrészei (úszó és érzékelő) ne sérüljenek meg (ÁBRA. 11). A tisztításhoz csak puha keféket és szi- vacsokat használjon (ne használjon vegyszereket). Amikor a tartály tökéletesen tiszta, szárítsa meg a felületeket a karbantartás befejezéséhez. ►5.2.6. VVegye le a szűrőt a vízszivattyúról a tartó csavarjainak meglazításával. (ÁBRA. 12). Alaposan mossa ki a szűrőt tiszta folyóvíz alatt. Ha a szűrő megsérül, azt eredeti pótalkatrészre kell cserélni. ►5.2.7. Helyezze vissza az összes alkatrészt a meg- felelő helyzetben lévő anyákkal és csavarokkal (a vízszivattyú visszaállításakor rögzítse azt úgy, hogy meggyőződjön arról, hogy megfelelően fekszik a víz- tartály alján). ►►6. TÁVVEZÉRLÉSŰ HIGROSZTÁT CSAT- LAKOZTATÁSA (opciós) Az elektromos csatlakozóval sorba köthető egy távirá- nyítású higrosztát a léghűtő automatikus bekapcsolá- sának vagy kikapcsolásának kezelésére. A higrosztát beavatkozását követően, a normál mű- ködés során a léghűtő kikapcsol. A visszakapcsolás automatikus, és a működési konguráció helyreáll a kikapcsolás előtti beállítások fenntartásával. FIGYELEM: AZ EGYETLEN BEÁLLÍTÁS, AMI NEM ÁLL VISSZA, A „TIMER” FUNKCIÓ; EBBEN AZ ESET- BEN A LÉGHŰTŐ KÉSZENLÉTI ÁLLAPOTBA ÁLL.hu

A kijelző nem működik 1. Áramellátás hiánya

1a. Ellenőrizze, hogy a léghűtő csatlakozik-e az elektromos hálózathoz 1b. Lépjen kapcsolatba a vevőszolgálattal

2. Lépjen kapcsolatba a vevőszolgálattal

Nincs légáramlás vagy nagyon alacsony szintű

1. A hátsó légbeszívó eltömődött

1a. A léghűtő hátlapját tartsa távol az olyan felületektől, amelyek akadályozhatják a légáramlást 1b. Távolítsa el az esetleges tárgyakat a légbe- szívóból 1c. Lépjen kapcsolatba a vevőszolgálattal

2. Lépjen kapcsolatba a vevőszolgálattal

A léghűtő nem reagál a vezérlésekre

1. Hibás készülék 1. Lépjen kapcsolatba a vevőszolgálattal

A léghűtőből víz szivárog 1. A leürítő dugó meglazult

2. A leürítő elszennyeződött, és a

leürítő dugó nem zár tökéletesen

3. A tartály szivárog

1. Zárja vissza a kupakot

2. Tisztítsa meg a leürítőt és zárja vissza a

3. Lépjen kapcsolatba a vevőszolgálattal

4. Lépjen kapcsolatba a vevőszolgálattaltr
