KASUTUSJUHEND BC 121 Master

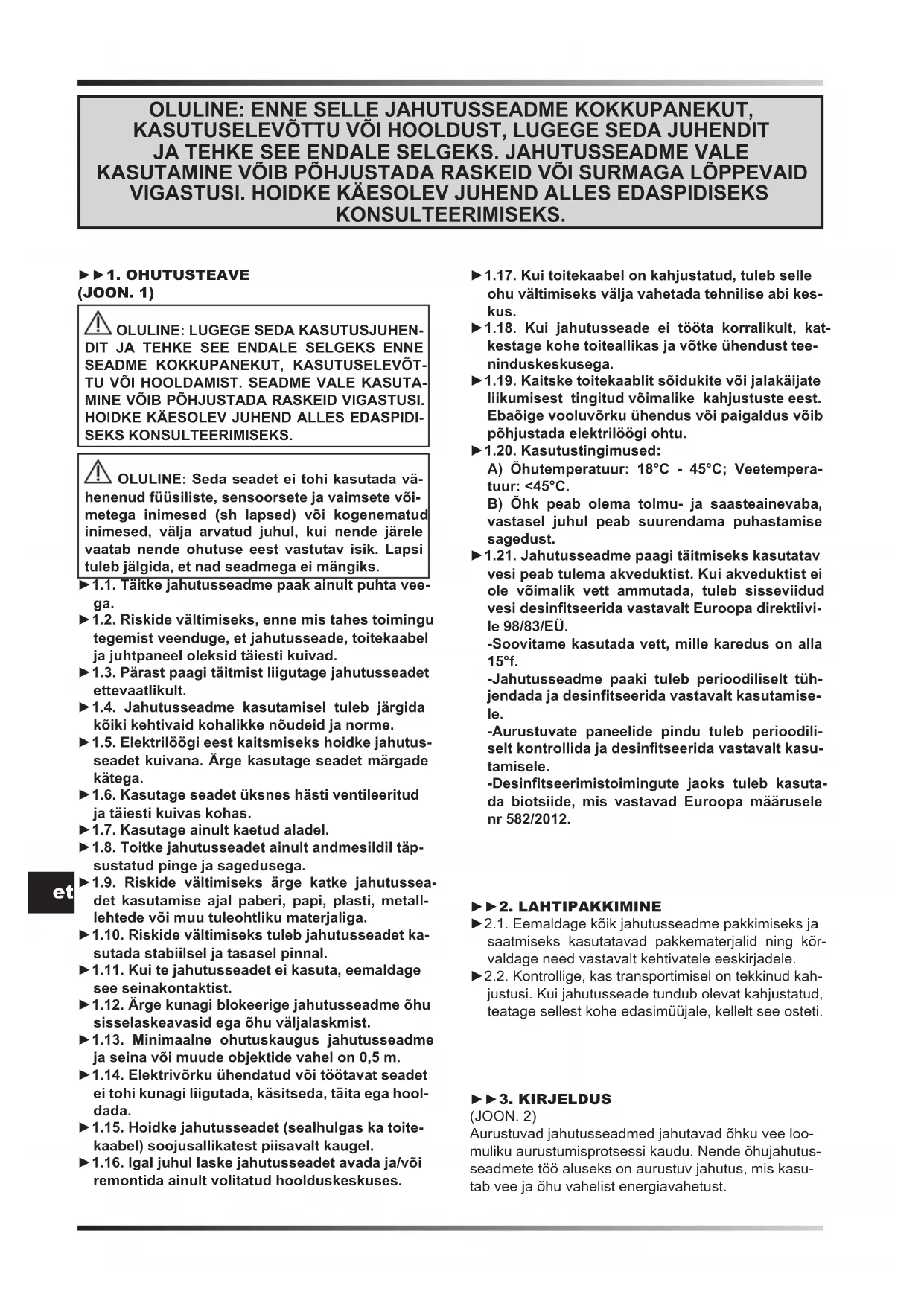

SEKS KONSULTEERIMISEKS. OLULINE: Seda seadet ei tohi kasutada vä- henenud füüsiliste, sensoorsete ja vaimsete või- metega inimesed (sh lapsed) või kogenematud inimesed, välja arvatud juhul, kui nende järele vaatab nende ohutuse eest vastutav isik. Lapsi tuleb jälgida, et nad seadmega ei mängiks. ►1.1. Täitke jahutusseadme paak ainult puhta vee- ga. ►1.2. Riskide vältimiseks, enne mis tahes toimingu tegemist veenduge, et jahutusseade, toitekaabel ja juhtpaneel oleksid täiesti kuivad. ►1.3. Pärast paagi täitmist liigutage jahutusseadet ettevaatlikult. ►1.4. Jahutusseadme kasutamisel tuleb järgida kõiki kehtivaid kohalikke nõudeid ja norme. ►1.5. Elektrilöögi eest kaitsmiseks hoidke jahutus- seadet kuivana. Ärge kasutage seadet märgade kätega. ►1.6. Kasutage seadet üksnes hästi ventileeritud ja täiesti kuivas kohas. ►1.7. Kasutage ainult kaetud aladel. ►1.8. Toitke jahutusseadet ainult andmesildil täp- sustatud pinge ja sagedusega. ►1.9. Riskide vältimiseks ärge katke jahutussea- det kasutamise ajal paberi, papi, plasti, metall- lehtede või muu tuleohtliku materjaliga. ►1.10. Riskide vältimiseks tuleb jahutusseadet ka- sutada stabiilsel ja tasasel pinnal. ►1.11. Kui te jahutusseadet ei kasuta, eemaldage see seinakontaktist. ►1.12. Ärge kunagi blokeerige jahutusseadme õhu sisselaskeavasid ega õhu väljalaskmist. ►1.13. Minimaalne ohutuskaugus jahutusseadme ja seina või muude objektide vahel on 0,5 m. ►1.14. Elektrivõrku ühendatud või töötavat seadet ei tohi kunagi liigutada, käsitseda, täita ega hool- dada. ►1.15. Hoidke jahutusseadet (sealhulgas ka toite- kaabel) soojusallikatest piisavalt kaugel. ►1.16. Igal juhul laske jahutusseadet avada ja/või remontida ainult volitatud hoolduskeskuses. ►1.17. Kui toitekaabel on kahjustatud, tuleb selle ohu vältimiseks välja vahetada tehnilise abi kes- kus. ►1.18. Kui jahutusseade ei tööta korralikult, kat- kestage kohe toiteallikas ja võtke ühendust tee- ninduskeskusega. ►1.19. Kaitske toitekaablit sõidukite või jalakäijate liikumisest tingitud võimalike kahjustuste eest. Ebaõige vooluvõrku ühendus või paigaldus võib põhjustada elektrilöögi ohtu. ►1.20. Kasutustingimused: A) Õhutemperatuur: 18°C - 45°C; Veetempera- tuur: <45°C. B) Õhk peab olema tolmu- ja saasteainevaba, vastasel juhul peab suurendama puhastamise sagedust. ►1.21. Jahutusseadme paagi täitmiseks kasutatav vesi peab tulema akveduktist. Kui akveduktist ei ole võimalik vett ammutada, tuleb sisseviidud vesi desintseerida vastavalt Euroopa direktiivi- le 98/83/EÜ. -Soovitame kasutada vett, mille karedus on alla 15°f. -Jahutusseadme paaki tuleb perioodiliselt tüh- jendada ja desintseerida vastavalt kasutamise- le. -Aurustuvate paneelide pindu tuleb perioodili- selt kontrollida ja desintseerida vastavalt kasu- tamisele. -Desintseerimistoimingute jaoks tuleb kasuta- da biotsiide, mis vastavad Euroopa määrusele nr 582/2012. ►►2. LAHTIPAKKIMINE ►2.1. Eemaldage kõik jahutusseadme pakkimiseks ja saatmiseks kasutatavad pakkematerjalid ning kõr- valdage need vastavalt kehtivatele eeskirjadele. ►2.2. Kontrollige, kas transportimisel on tekkinud kah- justusi. Kui jahutusseade tundub olevat kahjustatud, teatage sellest kohe edasimüüjale, kellelt see osteti. ►►3. KIRJELDUS (JOON. 2) Aurustuvad jahutusseadmed jahutavad õhku vee loo- muliku aurustumisprotsessi kaudu. Nende õhujahutus- seadmete töö aluseks on aurustuv jahutus, mis kasu- tab vee ja õhu vahelist energiavahetust. OLULINE: ENNE SELLE JAHUTUSSEADME KOKKUPANEKUT, KASUTUSELEVÕTTU VÕI HOOLDUST, LUGEGE SEDA JUHENDIT JA TEHKE SEE ENDALE SELGEKS. JAHUTUSSEADME VALE KASUTAMINE VÕIB PÕHJUSTADA RASKEID VÕI SURMAGA LÕPPEVAID VIGASTUSI. HOIDKE KÄESOLEV JUHEND ALLES EDASPIDISEKS KONSULTEERIMISEKS.et Jahutusseadmed koosnevad aurustuvast paneelist, ventilaatorist ja kaskaadse veega jaotussüsteemist. Ventilaator imeb väljastpoolt õhku ja laseb selle läbi täielikult tselluloosist valmistatud aurustuva paneeli, mis on pidevalt vett niiske spetsiaalse süsteemi abil, mis pumpab vett. ►►4. TOIMIMINE HOIATUS: Enne jahutusseadme sisselülitamist lugege tähelepanelikult ”OHUTUSTEAVE“. HOIATUS: Kasutage ainult puhast vett, et vältida rikkeid või muid kõrvalekaldeid. HOIATUS: Veenduge, et teie elektrisüsteem on õi- gesti maandatud. Elektrivõrku ühendamisel tuleb järgida kehtivaid riiklikke eeskirju. Toitke jahu- tusseadet ainult andmesildil täpsustatud pinge ja sagedusega. Sõltuvalt mudelist jahutusseadme küljele on paigutatud rida liitmikke ja kraane (JOON. 3): ►VEE JAOTAMISE KRAAN (saadaval olenevalt mu- delist) (A JOON. 3): Seda kasutatakse vee vooluhulga reguleerimiseks ja- hutusseadme paneelil. Kui kraan on täielikult avatud (nupu pööramine vastupäeva), saavutatakse maksi- maalne vee vooluhulk. ►VEEVARUSTUSE LIITMIK (B JOON. 3): Seda kasutatakse jahutusseadme veega varustami- seks pidevalt ja automaatselt (1/2” ühendus ja sis- selaskevee maksimaalne rõhk 3 baari). Seadet võib pärast täitmist liigutada, kuid alati väga ettevaatlikult. ►MANUAALNE VEEVARUSTUSKORK (C JOON. 3): Seal on veetäitekork/-uks, mis võimaldab teil paagi kä- sitsi täita. MÄRKUS: Veelekke vältimiseks pöörake tähelepanu paagi maksimaalsele mahutavusele. ►TÜHJENDUSKORK (D JOON. 3): Jahutusseadme põhjas on tühjenduskork, mis võimal- dab vett paagist tühjendada. ►►4.1. KÄIVITAMINE: ►4.1.1. Ühendage jahutusseade veevőrku keermesta- tud liitmiku kaudu (JOON. 4) ja täitke paak veega. Kui paagis olev vesi jõuab maksimaalse tasemeni, blokeerib ujuk automaatselt voolu (on võimalik ka- sutada veevõrku ühendatud ja pidevalt toidetud ja- hutusseadet). Kui tankimine tehakse käsitsi, pöörake korgi/ukse kaudu tähelepanu paagi mahutavusele, et vältida veelekkeid. ►4.1.2. Veenduge, et paagi täitmisel ei oleks tekkinud lekke. ►4.1.3. Ühendage toitepistik elektrivõrku. ►4.1.4. Vajutage jahutusseadme sisselülitamiseks nuppu ON/OFF / POWER (JOON. 5). MÄRKUS: Kui jahutusseade annab helisignaa- li, tähendab see, et paak on tühi ja seade töötab ventilatsioonrežiimis. Helisignaali deaktiveerimi- seks vajutage nuppu "COOL".

►►4.2. JUHTPANEELI JA KAUGJUHTIMIS-

PULDI FUNKTSIOONID (JOON. 6) ►ON/OFF / POWER: Võimaldab jahutusseadet sisse või välja lülitada. ►SPEED: Võimaldab suurendada või vähendada ja- hutusseadme ventileerimiskiirust. ►COOL: See võimaldab aktiveerida või deaktiveerida jahutusrežiimi. ►TIMER: Võimaldab aktiveerida või inaktiveerida viivi- tusega sisse- või väljalülitusrežiimi. -Viivitusega sisselülitamine: Kui jahuti on sisse lüli- tatud, vajutage nuppu „TIMER“ korduvalt, kuni ku- vatakse soovitud kellaaeg (number vilgub), seejärel lülitage seade välja. -Viivitusega väljalülitamine: Kui jahuti on sisse lüli- tatud, vajutage nuppu „TIMER“ korduvalt, kuni ku- vatakse soovitud kellaaeg. Sel viisil seadistatakse seadme väljalülitamise aeg. ►SWING (saadaval olenevalt mudelist): Võimaldab aktiveerida või inaktiveerida labade automaatset vertikaalset võnkumist õhuvoolu juhtimiseks. ►►4.3. VÄLJALÜLITAMINE: ►4.3.1. Jahutusseadme väljalülitamiseks vajutage nuppu ON/OFF / POWER (JOON. 5). ►4.3.2. Tühjendage paak spetsiaalse tühjenduskorgi kaudu (JOON. 7).

LEB SEDA KORRAPÄRASELT HOOLDADA. Hooldust vajavad järgmised osad:

GUT IGA PÄEV. ►5.1.1. VEEPAAK: ►5.1.1.1. Lülitage jahuti välja (JOON. 5) ja ühendage pistik vooluvõrgust lahti. ►5.1.1.2. Tühjendage paak veest tühjenduskorgi abil (JOON. 7). Setete eemaldamiseks veepaagist lopu- tage seda mitu korda. OLULINE: KUI TE JAHUTIT MÕNED PÄEVAD EI KA- SUTA, SOOVITAME VEEPAAGI TÜHJENDADA. ►5.1.2. AURUSTUSPANEELID: Soovitatav on regulaarselt visuaalselt kontrollida au- rustuspaneelide seisukorda ja õiget asendit (JOON. 8). Kui aurustuspaneelidel on takistusi, taastage õige õhu- vool, kasutades pehmete harjastega harja. ►►5.1.3. ÕHUFILTER (kohaldatav sõltuvalt mude- list) (JOON. 9): ►5.1.3.1. Lülitage jahuti välja (JOON. 5) ja ühendage pistik vooluvõrgust lahti. ►5.1.3.2. Eemaldage kinnituskruvid (kui neid on) ja eemaldage lter (JOON. 9). ►5.1.3.3. Puhastage lter õrnatoimelise pesuvahendi ja pehme lapiga. Veenduge, et lter on täiesti kuiv. ►5.1.3.4. Paigaldage lter uuesti ja kinnitage see kru- videga (kui neid on). ►► 5.2. PLAANILINE SISEHOOLDUS (sügav- puhastus)

SEDA HOOLDUST ON SOOVITATAV TEHA KORD

KUUS (sõltuvalt paljudest teguritest, nagu tööaeg, ja- huti kasutamise keskkond, vee kareduse aste ja muud muutujad, võib osutuda vajalikuks hooldusvälpa lühen- dada).

OHTLIKELE OSADELE. Hooldusprotseduur: ►5.2.1. Lülitage jahuti välja (JOON. 5) ja ühendage toitekaabel vooluvõrgust lahti. ►5.2.2. Tühjendage paak veest tühjenduskorgi abil (JOON. 7). ►5.2.3. Eemaldage võre, kronsteinid ja õhultrid (kui need on paigaldatud) (A-B JOON. 10). ►5.2.4. Eemaldage ettevaatlikult aurustuspaneelid (C JOON. 10) ja jätkake puhastamist. Aurustuspa- neelide nõuetekohaseks puhastamiseks pihustage paneelide pinnale madala rõhu all vett, eemaldage mustus ja koorik(ärge kasutage puhastamiseks ke- mikaale ega teravaid esemeid). Kui aurustuspanee- lid on kahjustunud, tuleb need originaalidega asen- dada. ►5.2.5. Puhastage paak jääkidest ja koorikust. Olge ettevaatlik, et mitte kahjustada jahuti siseosi (ujuk ja andur) (JOON. 11). Kasutage puhastamiseks ainult pehmeid harju ja käsnasid (ärge kasutage kemikaa- le). Kui paak on täiesti puhas, siis hoolduse lõpeta- miseks kuivatage pinnad. ►5.2.6. Filtri eemaldamiseks veepumbast keerake lahti kronsteini kruvid (JOON. 12). Peske lter põhja- likult puhta voolava vee all. Kui lter on kahjustunud, tuleb see originaaliga asendada. ►5.2.7. Paigaldage kõik osad koos mutrite ja poltidega õiges asendis tagasi (veepumba tagasi paigaldami- sel kseerige see, veendudes, et see on õigesti vee- paagi põhjas). ►►6. HÜGROSTAADI KAUGÜHENDUS (vali- kuline) Kaughügrostaati võib järjestikku ühendada toitepistiku- ga, nii et juhtida jahutusseadme automaatset sisse- ja väljalülitamist. Pärast hügrostaadi sekkumist lülitub jahutusseade nor- maalse töö ajal välja. Uus sisselülitamine on automaat- ne ja töökonguratsioon taastatakse hoides neid samu sätteid, mis olid enne väljalülitamist. TÄHELEPANU: ÜKSAINUS SÄTE, MIDA EI TAAS-

Ekraan ei tööta 1. Puudub elektritoide

2. Defektsed seadmed

1a. Kontrollige, kas jahutusseade on toiteallika- ga ühendatud 1b. Võtke ühendust teeninduskeskusega

2. Võtke ühendust teeninduskeskusega

Puudub õhuvool või see on väga madal

2. Defektsed seadmed

1a. Hoidke jahutusseadme tagaosa eemal sein- test, mis võivad õhu liikumist takistada 1b. Eemaldage kõik esemed õhusisselaskeava juurest 1c. Võtke ühendust teeninduskeskusega

2. Võtke ühendust teeninduskeskusega

Jahutusseade ei rea- geeri käskudele

1. Defektsed seadmed 1. Võtke ühendust teeninduskeskusega

Jahutusseade lekib vett

1. Tühjenduskork on lõdvendatud

2. Äravool on määrdunud ja tühjendus-

kork ei ole täielikult suletud

2. Puhastage äravool ja sulgege kork

3. Võtke ühendust teeninduskeskusega

4. Võtke ühendust teeninduskeskusegaro
