BC 121 - Klimatizace Master - Bezplatný návod k obsluze

NÁVOD K OBSLUZE BC 121 Master

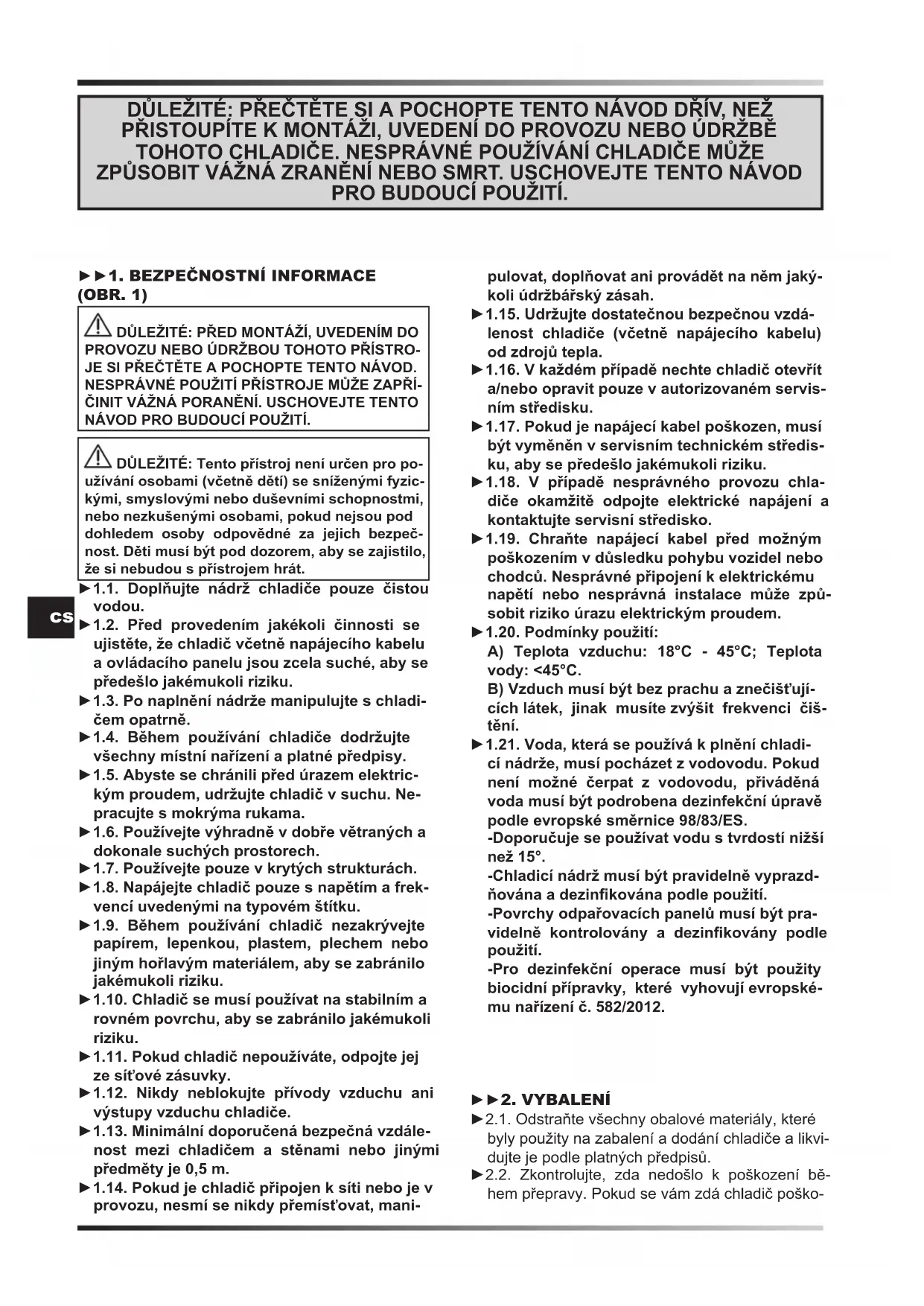

(OBR. 1) DŮLEŽITÉ: PŘED MONTÁŽÍ, UVEDENÍM DO PROVOZU NEBO ÚDRŽBOU TOHOTO PŘÍSTRO- JE SI PŘEČTĚTE A POCHOPTE TENTO NÁVOD. NESPRÁVNÉ POUŽITÍ PŘÍSTROJE MŮŽE ZAPŘÍ- ČINIT VÁŽNÁ PORANĚNÍ. USCHOVEJTE TENTO NÁVOD PRO BUDOUCÍ POUŽITÍ. DŮLEŽITÉ: Tento přístroj není určen pro po- užívání osobami (včetně dětí) se sníženými fyzic- kými, smyslovými nebo duševními schopnostmi, nebo nezkušenými osobami, pokud nejsou pod dohledem osoby odpovědné za jejich bezpeč- nost. Děti musí být pod dozorem, aby se zajistilo, že si nebudou s přístrojem hrát. ►1.1. Doplňujte nádrž chladiče pouze čistou vodou. ►1.2. Před provedením jakékoli činnosti se ujistěte, že chladič včetně napájecího kabelu a ovládacího panelu jsou zcela suché, aby se předešlo jakémukoli riziku. ►1.3. Po naplnění nádrže manipulujte s chladi- čem opatrně. ►1.4. Během používání chladiče dodržujte všechny místní nařízení a platné předpisy. ►1.5. Abyste se chránili před úrazem elektric- kým proudem, udržujte chladič v suchu. Ne- pracujte s mokrýma rukama. ►1.6. Používejte výhradně v dobře větraných a dokonale suchých prostorech. ►1.7. Používejte pouze v krytých strukturách. ►1.8. Napájejte chladič pouze s napětím a frek- vencí uvedenými na typovém štítku. ►1.9. Během používání chladič nezakrývejte papírem, lepenkou, plastem, plechem nebo jiným hořlavým materiálem, aby se zabránilo jakémukoli riziku. ►1.10. Chladič se musí používat na stabilním a rovném povrchu, aby se zabránilo jakémukoli riziku. ►1.11. Pokud chladič nepoužíváte, odpojte jej ze síťové zásuvky. ►1.12. Nikdy neblokujte přívody vzduchu ani výstupy vzduchu chladiče. ►1.13. Minimální doporučená bezpečná vzdále- nost mezi chladičem a stěnami nebo jinými předměty je 0,5 m. ►1.14. Pokud je chladič připojen k síti nebo je v provozu, nesmí se nikdy přemísťovat, mani- pulovat, doplňovat ani provádět na něm jaký- koli údržbářský zásah. ►1.15. Udržujte dostatečnou bezpečnou vzdá- lenost chladiče (včetně napájecího kabelu) od zdrojů tepla. ►1.16. V každém případě nechte chladič otevřít a/nebo opravit pouze v autorizovaném servis- ním středisku. ►1.17. Pokud je napájecí kabel poškozen, musí být vyměněn v servisním technickém středis- ku, aby se předešlo jakémukoli riziku. ►1.18. V případě nesprávného provozu chla- diče okamžitě odpojte elektrické napájení a kontaktujte servisní středisko. ►1.19. Chraňte napájecí kabel před možným poškozením v důsledku pohybu vozidel nebo chodců. Nesprávné připojení k elektrickému napětí nebo nesprávná instalace může způ- sobit riziko úrazu elektrickým proudem. ►1.20. Podmínky použití: A) Teplota vzduchu: 18°C - 45°C; Teplota vody: <45°C. B) Vzduch musí být bez prachu a znečišťují- cích látek, jinak musíte zvýšit frekvenci čiš- tění. ►1.21. Voda, která se používá k plnění chladi- cí nádrže, musí pocházet z vodovodu. Pokud není možné čerpat z vodovodu, přiváděná voda musí být podrobena dezinfekční úpravě podle evropské směrnice 98/83/ES. -Doporučuje se používat vodu s tvrdostí nižší než 15°. -Chladicí nádrž musí být pravidelně vyprazd- ňována a dezinkována podle použití. -Povrchy odpařovacích panelů musí být pra- videlně kontrolovány a dezinkovány podle použití. -Pro dezinfekční operace musí být použity biocidní přípravky, které vyhovují evropské- mu nařízení č. 582/2012. ►►2. VYBALENÍ ►2.1. Odstraňte všechny obalové materiály, které byly použity na zabalení a dodání chladiče a likvi- dujte je podle platných předpisů. ►2.2. Zkontrolujte, zda nedošlo k poškození bě- hem přepravy. Pokud se vám zdá chladič poško- DŮLEŽITÉ: PŘEČTĚTE SI A POCHOPTE TENTO NÁVOD DŘÍV, NEŽ PŘISTOUPÍTE K MONTÁŽI, UVEDENÍ DO PROVOZU NEBO ÚDRŽBĚ TOHOTO CHLADIČE. NESPRÁVNÉ POUŽÍVÁNÍ CHLADIČE MŮŽE ZPŮSOBIT VÁŽNÁ ZRANĚNÍ NEBO SMRT. USCHOVEJTE TENTO NÁVOD PRO BUDOUCÍ POUŽITÍ.cs zen, okamžitě informujte prodejce, u kterého byl zakoupen. ►►3. POPIS (OBR. 2) Odpařovací chladiče ochlazují vzduch přirozeným procesem odpařování vody. Základem činnosti těchto vzduchových chladičů je odpařovací chla- zení, které využívá výměnu energie mezi vodou a vzduchem. Chladiče jsou tvořeny odpařovacím panelem, venti- látorem a kaskádovým rozvodem vody. Ventilátor nasává vzduch z vnějšku a nechá jej procházet od- pařovacím panelem, který je vyroben výhradně z celulózy a je trvale mokrý díky speciálnímu systé- mu, který čerpá vodu. ►►4. PROVOZ VAROVÁNÍ: Před zapnutím chladiče si pozorně přečtěte „BEZPEČNOSTNÍ INFORMACE“. VAROVÁNÍ: Používejte pouze čistou vodu, abys- te se vyhnuli poruchám nebo jiným anomáliím. VAROVÁNÍ: Zkontrolujte správné uzemnění va- šeho elektrického systému. Zapojení k elektrické síti se musí provádět v souladu s platnými národ- ními předpisy. Napájejte chladič pouze s napětím a frekvencí uvedenými na typovém štítku. V závislosti na modelu je na chladiči řada armatur a kohoutů (OBR. 3): ►UZAVÍRACÍ KOHOUTEK VODY (k dispozici v závislosti na modelu) (A OBR. 3): Slouží k nastavení průtoku vody do chladicího pa- nelu. Při úplném otevření kohoutku (otáčení knoí- ku proti směru hodinových ručiček) bude dosaženo maximálního průtoku vody. ►ARMATURA PRO PŘÍVOD VODY (B OBR. 3): Slouží k nepřetržitému a automatickému doplňová- ní vody do chladiče (připojení 1/2”a maximální tlak vstupní vody 3 bar). Po doplnění může být také pře- místěn, vždy s maximální péčí. ►UZÁVĚR PRO RUČNÍ PLNĚNÍ (C OBR. 3): K dispozici je uzávěr/dvířka na plnění vody, který umožňuje ruční plnění nádrže. POZNÁMKA: Dávejte pozor na maximální kapacitu nádrže, aby nedošlo k úniku vody. ►VYPOUŠTĚCÍ UZÁVĚR (D OBR. 3): Na spodní straně chladiče je vypouštěcí zátka, kte- rá vám umožňuje vyprázdnit vodu z nádrže. ►►4.1. ZAPNUTÍ: ►4.1.1. Připojte chladič k přívodu vody pomocí zá- vitové armatury (OBR. 4) a naplňte nádrž vodou. Když voda v nádrži dosáhne maximální úrovně, plovák automaticky zablokuje průtok (chladič je možné provozovat připojený a nepřetržitě napá- jený z vodní sítě). V případě ručního plnění přes uzávěr/dvířka dá- vejte pozor na kapacitu nádrže, aby nedošlo k úniku vody. ►4.1.2. Při plnění zkontrolujte, zda nedochází k únikům. ►4.1.3. Připojte napájecí zástrčku k elektrické síti. ►4.1.4. Stiskněte tlačítko ON/OFF / POWER pro zapnutí chladiče (OBR. 5). POZNÁMKA: Když chladič vydá akustické pípnu- tí, znamená to, že je nádrž prázdná a přístroj pra- cuje v režimu větrání. Pípnutí deaktivujete stisk- nutím tlačítka „COOL“ (CHLAZENÍ).

►►4.2. FUNKCE OVLÁDACÍHO PANELU

A DÁLKOVÉHO OVLÁDÁNÍ (OBR. 6): ►ON/OFF / POWER: Umožňuje zapnout nebo vy- pnout chladič. ►SPEED (RYCHLOST): Umožňuje zvýšit nebo snížit rychlost ventilace chladiče. ►COOL (CHLAZENÍ): Umožňuje aktivovat nebo deaktivovat režim ochlazování. ►TIMER: Umožňuje aktivovat nebo deaktivovat zpožděný režim zapnutí nebo vypnutí. -Zpožděné zapnutí: Při zapnutém chladiči stisk- něte několikrát tlačítko „TIMER“, dokud se ne- zobrazí požadovaný čas (číslo bliká), pak přístroj vypněte. -Zpožděné vypnutí: Při zapnutém chladiči stisk- něte několikrát tlačítko „TIMER“, dokud se ne- zobrazí požadovaný čas, v tomto okamžiku je nastavena doba vypnutí. ►SWING (VÝKYV) (k dispozici v závislosti na mo- delu): Umožňuje aktivovat nebo deaktivovat au- tomatické vertikální výkyvy žeber pro nasměro- vání proudu vzduchu. ►►4.3. VYPNUTÍ: ►4.3.1. Stiskněte tlačítko ON/OFF / POWER (NA- PÁJ.) pro vypnutí chladiče (OBR. 5). ►4.3.2. Vyprázdněte nádrž přes příslušnou vypou- štěcí zátku (OBR. 7).cs

►►5. ČIŠTĚNÍ A ÚDRŽBA

VAROVÁNÍ: NEŽ ZAČNETE S ČIŠTĚNÍM A/NEBO ÚDRŽBOU, PŘEČTĚTE SI TENTO NÁVOD A PO- ROZUMĚJTE MU. PRO DALŠÍ INFORMACE SE OBRAŤTE NA SERVISNÍ STŘEDISKO. VAROVÁNÍ: PŘED ZAHÁJENÍM ČIŠTĚNÍ A/NEBO ÚDRŽBY ODPOJTE NAPÁJECÍ KABEL OD ELEK- TRICKÉ SÍTĚ. PRO UDRŽENÍ CHLADIČE VE ŠPIČKOVÉM FUNKČNÍM STAVU JE NUTNÁ PLÁNOVANÁ ÚDRŽBA. Komponenty vyžadující údržbu jsou následující:

• Filtr vodního čerpadla.

• Vzduchový ltr (je-li namontován). Potřebná údržba je následující: ►BĚŽNÁ ÚDRŽBA (Všeobecné čištění). ►PROGRAMOVANÁ VNITŘNÍ ÚDRŽBA (Důkladné čiš- tění). ►► 5.1. BĚŽNÁ ÚDRŽBA (Všeobecné čištění): TUTO ÚDRŽBU SE DOPORUČUJE PROVÁDĚT DEN- NĚ. ►5.1.1. NÁDRŽ NA VODU: ►5.1.1.1. Vypněte chladič (OBR. 5) a odpojte zástrčku od elektrické sítě. ►5.1.1.2. Vypusťte vodu z nádrže pomocí vypouštěcí zá- tky (OBR. 7). Nádrž na vodu několikrát vypláchněte, abyste odstranili usazeniny uvnitř nádrže. DŮLEŽITÉ: DOPORUČUJE SE VYPRÁZDNIT NÁDRŽ NA VODU, POKUD SE CHLADIČ NEBUDE NĚKOLIK DNÍ POUŽÍVAT. ►5.1.2. ODPAŘOVACÍ PANELY: Doporučuje se periodicky vizuálně kontrolovat stav a správnou polohu odpařovacích panelů (OBR. 8). Pokud jsou na odpařovacích panelech nějaké překážky, obnov- te správné proudění vzduchu pomocí kartáče s měkkými štětinami. ►►5.1.3. VZDUCHOVÝ FILTR (k dispozici v závislos- ti na modelu) (OBR. 9): ►5.1.3.1. Vypněte chladič (OBR. 5) a odpojte zástrčku od elektrické sítě. ►5.1.3.2. Odstraňte upevňovací šrouby (pokud jsou na- montovány) a vyjměte ltr (OBR. 9). ►5.1.3.3. Vyčistěte ltr jemným čisticím prostředkem a měkkým hadříkem. Ujistěte se, že ltr je úplně suchý. ►5.1.3.4. Znovu nasaďte ltr a upevněte jej šrouby (po- kud jsou namontovány). ►► 5.2. PLÁNOVANÁ VNITŘNÍ ÚDRŽBA (Dů- kladné čištění): TUTO ÚDRŽBU SE DOPORUČUJE PROVÁDĚT JED- NOU ZA MĚSÍC (nicméně, v závislosti na mnoha fakto- rech, jako jsou provozní hodiny, prostředí, ve kterém se chladič používá, stupeň tvrdosti vody a další proměnné, může být nutné zvýšit četnost údržby).

UPOZORNĚNÍ: PRO PROVEDENÍ TOHOTO TYPU

ZÁSAHU JE NUTNÉ ODSTRANIT NĚKTERÉ SOU- ČÁSTI CHLADIČE POMOCÍ NÁŘADÍ. DEMONTÁŽÍ TĚCHTO SOUČÁSTÍ SE ZÍSKÁ PŘÍSTUP K PO- TENCIÁLNĚ NEBEZPEČNÝM ČÁSTEM CHLADI- ČE. Postup údržby: ►5.2.1. Vypněte chladič (OBR. 5) a odpojte napájecí ka- bel od elektrické sítě. ►5.2.2. Vypusťte vodu z nádrže pomocí příslušné vypou- štěcí zátky (OBR. 7). ►5.2.3. Demontujte mřížku, držáky a vzduchové ltry (po- kud jsou namontovány) (A-B OBR. 10). ►5.2.4. Opatrně vyjměte odpařovací panely (C OBR.

10) a pokračujte v čištění. Pro správné čištění odpa-

řovacích panelů stříkejte na povrch panelů vodu pod nízkým tlakem a odstraňujte nečistoty a inkrustace (k čištění nepoužívejte chemické prostředky ani ostré předměty). Pokud jsou odpařovací panely poškozené, je nutné je vyměnit za originální náhradní díly. ►5.2.5. Vyčistěte nádrž od zbytků a inkrustací a dávej- te pozor, abyste nepoškodili vnitřní součásti (plovák a čidlo) chladiče (OBR. 11). K čištění používejte pouze měkké kartáče a houbičky (nepoužívejte chemické pro- středky). Když je nádrž dokonale čistá, vysušte povr- chy a dokončete údržbu. ►5.2.6. Odstraňte ltr z vodního čerpadla povolením šroubů na držáku (OBR. 12). Filtr důkladně omyjte pod čistou tekoucí vodou. Pokud je ltr poškozený, musí být vyměněn za originální náhradní díl. ►5.2.7. Všechny součásti znovu nasaďte s maticemi a šrouby ve správné poloze (při obnově vodního čerpa- dla jej zajistěte tak, aby správně spočívalo na dně vod- ní nádrže). ►►6. PŘIPOJENÍ DÁLKOVÉHO ZVLHČO- VAČE (volitelně) K napájecí zástrčce lze sériově připojit dálkový zvlhčovač vzduchu pro řízení automatického za- pnutí nebo vypnutí chladiče. Po zásahu zvlhčovače se během normálního pro- vozu chladič vypne. Opětovné zapnutí je automa- tické a provozní kongurace se obnoví zachováním nastavení před vypnutím.

Displej nefunguje 1. Chybí napájení

1a. Zkontrolujte, zda je chladič připojen k elek- trickému napájení 1b. Obraťte se na servisní středisko

2. Obraťte se na servisní středisko

Chybí proud vzduchu nebo je velmi nízký

1. Ucpání zadního přívodu vzduchu

1a. Udržujte zadní stranu chladiče v odstupu od stěn, které mohou bránit průchodu vzduchu 1b. Odstraňte případné předměty z přívodu vzduchu 1c. Obraťte se na servisní středisko

2. Obraťte se na servisní středisko

Chladič nereaguje na ovládání

1. Vadný přístroj 1. Obraťte se na servisní středisko

Z chladiče uniká voda 1. Vypouštěcí zátka je uvolněná

2. Odtok je znečištěný a vypouštěcí

zátka není dokonale uzavřena

2. Vyčistěte odtok a uzavřete zátku

3. Obraťte se na servisní středisko

4. Obraťte se na servisní střediskohu

1a. Skontrolujte, či je chladič pripojený k elek- trickému napájaniu 1b. Obráťte sa na servisné stredisko

Chladič nereaguje na ovládanie

zátka nie je dokonale uzavretá

2. Vyčistite odtok a zatvorte zátku
