R36DA - Porszívó HiKOKI - Ingyenes használati útmutató

Termék típusa	Vezeték nélküli porszívó
Márka	HiKOKI
Modell	R36DA
Névleges feszültség	36 V
Motor	Egyenáramú (DC)
Alkalmazás	Száraz felületek nem intenzív porszívózása (száraz típus)
Porgyűjtő tartály kapacitása	560 ml
Maximális üzemidő (alacsony fokozat)	Kb. 60 perc (BSL36A18 akkumulátorral)
Üzemidő közepes fokozatban	Kb. 30 perc
Üzemidő erős fokozatban	Kb. 15 perc
Maximális szívóteljesítmény	Kb. 155 W
Teljesítmény közepes fokozatban	Kb. 65 W
Teljesítmény alacsony fokozatban	Kb. 35 W
Méretek (H × Sz × Ma)	476 × 112 × 169 mm
Tömeg (BSL36A18 akkumulátorral)	1,6 kg
Tömeg (BSL36B18 akkumulátorral)	1,9 kg
Kompatibilis akkumulátor	Multi-volt (külön megvásárolható)
Tartozékok	Résfúvóka, padlófúvóka, hosszabbítócső, szíj
Szűrő	Hideg vagy langyos vízben mosható (ne mossa mosógépben)
Szűrőelzáródás jelző	Igen, fényjelző és pulzáló hang
Biztonság	Túlterhelés, túlmelegedés és mélykisülés elleni védelem
Karbantartás	A szűrő rendszeres tisztítása, csavarok ellenőrzése, száraz helyen történő tárolás
Javíthatóság	Javítás kizárólag HiKOKI által feljogosított szerviz által

Gyakran ismételt kérdések - R36DA HiKOKI

Milyen típusú törmeléket nem szabad felszívni a HiKOKI R36DA-val?

Tilos felszívni folyadékokat, szikrákat, magas hőmérsékletű tárgyakat (égő cigaretta), gyúlékony anyagokat (benzin, hígító), robbanásveszélyes anyagokat, éles tárgyakat (szögek, üveg) és vezető porokat (fémpor).

Hogyan kell tisztítani a porszívó szűrőjét?

Távolítsa el a porgyűjtő rekeszt, majd a szűrőt. Mossa le hideg vagy langyos vízben mosószer nélkül. Ne használjon mosógépet, forró vizet, tüzet vagy sűrítettlevegő-pisztolyt. Hagyja megszáradni a napfénytől védve, mielőtt visszahelyezi.

Mi a teendő, ha a porszívó hirtelen leáll?

Ennek oka lehet lemerült akkumulátor (töltse fel), akkumulátor túlmelegedése (hagyja lehűlni), vagy motor túlterhelése (tisztítsa meg a szűrőt és a porgyűjtő rekeszt). Ha a probléma továbbra is fennáll, forduljon egy feljogosított szervizhez.

Milyen akkumulátorok kompatibilisek a R36DA-val?

Csak a HiKOKI Multi-volt akkumulátorai (BSL36A18 és BSL36B18 modellek) kompatibilisek. A régebbi BSL3660, BSL3626, BSL18... és BSL14... sorozatok nem használhatók.

Hogyan kell kiüríteni a porgyűjtő rekeszt?

Kapcsolja ki a készüléket és vegye ki az akkumulátort. Irányítsa a szívónyílást lefelé a kiömlés elkerülése érdekében. Szerelje le a porgyűjtő rekeszt és ürítse ki. A szűrő hatékony portalanításához forgassa el a rekeszt többször előre-hátra, mielőtt eltávolítja.

Mit jelent a villogó fényjelző pulzáló hanggal?

Ez azt jelzi, hogy a szűrő eltömődött vagy a szívónyílás elzáródott. Ürítse ki a porgyűjtő rekeszt és tisztítsa meg a szűrőt. Ha a nyílás elzáródott (pl. szőnyegen), szüntesse meg az akadályt.

Használható a porszívó a szabadban vagy esőben?

Nem, a porszívó nem vízmentes. Soha ne használja a szabadban, esőben, vagy víz vagy olaj közelében. A szigetelés károsodása áramütést vagy tüzet okozhat.

Hogyan kell tárolni a porszívót?

Tárolja száraz helyen, 50°C alatt, gyermekektől elzárva. Kerülje a közvetlen napfényt és a hirtelen hőmérséklet-változásokat. Használja a szíjat a fogasra akasztáshoz, és ne tegye falhoz rögzítés nélkül.

Milyen tartozékok járnak a porszívóhoz?

A csomag tartalmazza a résfúvókát, a padlófúvókát, a hosszabbítócsövet és egy szíjat. További tartozékok opcionálisan elérhetők (lásd a kézikönyv 132. oldalát).

Hogyan kell karbantartani az akkumulátor érintkezőit?

Használat előtt és után ellenőrizze, hogy az érintkezőkön ne halmozódjon fel forgács vagy por. Szükség esetén törölje le száraz ruhával. Ne hagyjon vezető törmeléket a tároló dobozban a rövidzárlat elkerülése érdekében.

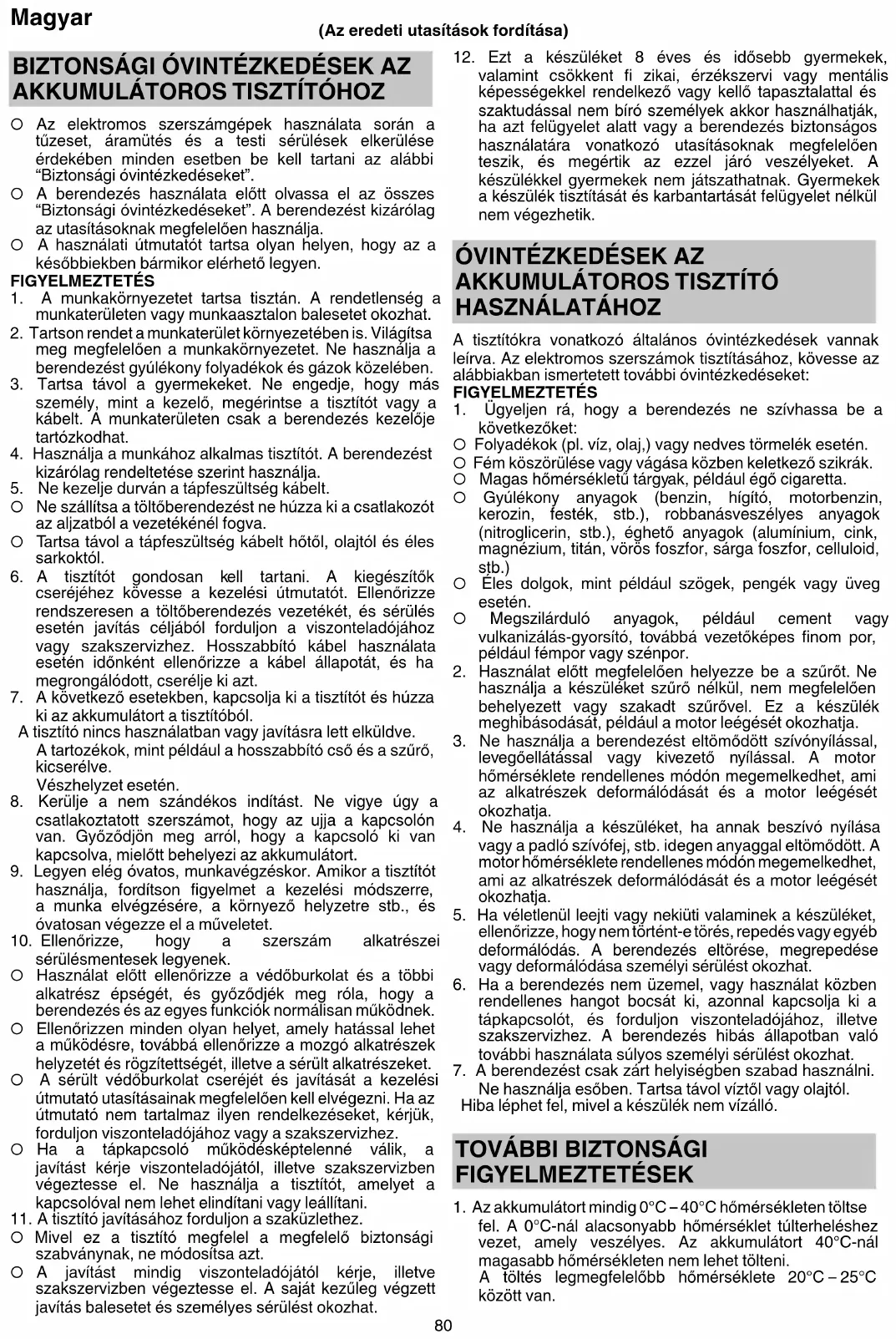

HASZNÁLATI ÚTMUTATÓ R36DA HiKOKI

○ Az elektromos szerszámgépek használata során a tűzeset, áramütés és a testi sérülések elkerülése érdekében minden esetben be kell tartani az alábbi "Biztonsági óvintézkedéseket".
○ A berendezés használata előtt olvassa el az összes "Biztonsági óvintézkedéseket". A berendezést kizárólag az utasításoknak megfelelően használja.
○ A használati útmutatót tartsa olyan helyen, hogy az a későbbiekben bármikor elérhető legyen.

FIGYELMEZTETÉS

1. A munkakörnyezetet tartsa tisztán. A rendetlenség a munkaterületen vagy munkaasztalon balesetet okozhat.
2. Tartson rendet a munkaterület környezetében is. Világítsa meg megfelelően a munkakörnyezetet. Ne használja a berendezést gyúlékony folyadékok és gázok közelében.

3. Tartsa távol a gyermekeket. Ne engedje, hogy más személy, mint a kezelő, megérintse a tisztítót vagy a kábelt. A munkaterületen csak a berendezés kezelője tartózkodhat.

4. Használja a munkához alkalmas tisztítót. A berendezést kizárólag rendeltetése szerint használja.

5. Ne kezelje durván a tápfeszültség kábelt.

○ Ne szállítsa a töltőberendezést ne húzza ki a csatlakozót az aljzatból a vezetékénél fogva.

○ Tartsa távol a tápfeszültség kábelt hötöl, olajtól és éles sarkoktól.

1. A tisztítót gondosan kell tartani. A kiegészítők cseréjéhez kövesse a kezelési útmutatót. Ellenőrizze rendszeresen a töltőberendezés vezetékét, és sérülés esetén javítás céljából forduljon a viszonteladójához vagy szakszervizhez. Hosszabbító kábel használata esetén időnként ellenőrizze a kábel állapotát, és ha megrongálódott, cserélje ki azt.

2. A következő esetekben, kapcsolja ki a tisztítót és húzza ki az akkumulátort a tisztítóból.

A tisztító nincs használatban vagy javításra lett elküldve. A tartozékok, mint például a hosszabbító cső és a szűrő, kicserélve. Vészhelyzet esetén.

1. Kerülje a nem szándékos indítást. Ne vigye úgy a csatlakoztatott szerszámot, hogy az ujja a kapcsolón van. Győződjön meg arról, hogy a kapcsoló ki van kapcsolva, mielőtt behelyezi az akkumulátort.

2. Legyen elég óvatos, munkavégzéskor. Amikor a tisztítót használja, fordítson figyelmet a kezelési módszerre, a munka elvégzésére, a környező helyzetre stb., és óvatosan végezze el a műveletet.

3. Ellenőrizze, hogy a szerszám alkatrészei sérülésmentesek legyenek.

○ Használat előtt ellenőrizze a védőburkolat és a többi alkatrész épsegét, és győződjék meg róla, hogy a berendezés és az egyes funkciók normálisan működnek.

○ Ellenőrizzen minden olyan helyet, amely hatással lehet a működésre, továbbá ellenőrizze a mozgó alkatrészek helyzetét és rögzítettségét, illetve a sérült alkatrészeket.

○ A sérült védőburkolat cseréjét és javítását a kezelési útmutató utasításainak megfelelően kell elvégezni. Ha az útmutató nem tartalmaz ilyen rendelkezéseket, kérjük, forduljon viszonteladójához vagy a szakszervizhez.

○ Ha a tápkapcsoló működésképtelenné válik, a javítást kérje viszonteladójától, illetve szakservizben végeztesse el. Ne használja a tisztítót, amelyet a kapcsolóval nem lehet elindítani vagy leállítani.

1. A tisztító javításához forduljon a szaküzlethez.

○ Mivel ez a tisztító megfelel a megfelelő biztonsági szabványnak, ne módosítsa azt.

○ A javítást mindig viszonteladójától kérje, illetve szakszervizben végeztesse el. A saját kezűleg végzett javítás balesetet és személyes sérülést okozhat.

1. Ezt a készüléket 8 éves és idősebb gyermekek, valamint csökkent fi zikai, érzékszervi vagy mentális képességekkel rendelkező vagy kellő tapasztalattal és szaktudással nem bíró személyek akkor használhatják, ha azt felügyelet alatt vagy a berendezés biztonságos használatára vonatkozó utasításoknak megfelelően teszik, és megértik az ezzel járó veszélyeket. A készülékkel gyermekek nem játszathatnak. Gyermekek a készülék tisztítását és karbantartását felügyelet nélkül nem végezhetik.

ÓVINTÉZKEDÉSEK AZ AKKUMULÁTOROS TISZTÍTÓ HASZNÁLATÁHOZ

A tisztítókra vonatkozó általános óvintézkedések vannak leírva. Az elektromos szerszámok tisztításához, kövesse az alábbiakban ismertetett további óvintézkedéseket:

FIGYELMEZTETÉS

1. Ügyeljen rá, hogy a berendezés ne szívhassa be a következőket:

O Folyadékok (pl. víz, olaj,) vagy nedves törmelék esetén.

O Fém köszörülése vagy vágása közben keletkező szikrák.

○ Magas hömérsékletű tárgyak, például égő cigarette.

O Gyúlékony anyagok (benzin, hígító, motorbenzin, kerozin, festék, stb.), robbanásveszélyes anyagok (nitroglicerin, stb.), éghető anyagok (alumínium, cink, magnézium, titán, vörös foszfor, sárga foszfor, celluloid, stb.)

- Éles dolgok, mint például szögek, pengék vagy üveg esetén.

○ Megszilárduló anyagok, például cement vagy vulkanizálás-gyorsító, továbbá vezetőképes finom por, például fémpor vagy szénpor.

1. Használat előtt megfelelően helyezze be a szűrőt. Ne használja a készüléket szűrő nélkül, nem megfelelően behelyezett vagy szakadt szűrővel. Ez a készülék meghibásodását, például a motor leégését okozhatja.

2. Ne használja a berendezést eltömödött szívonyílással, levegőellátással vagy kivezető nyílással. A motor hömérséklete rendellenes módón megemelkedhet, ami az alkatrészek deformálódását és a motor leégését okozhatja.

3. Ne használja a készüléket, ha annak beszívó nyílása vagy a padló szívófej, stb. idegen anyaggal eltömödött. A motor hömérséklete rendellenes módón megemelkedhet, ami az alkatrészek deformálódását és a motor leégését okozhatja.

4. Ha véletlenül leejti vagy nekiüti valaminek a készüléket, ellenőrizze, hogy nem történt-e törés, repedés vagy egyéb deformálódás. A berendezés eltörése, megrepedése vagy deformálódása személyi sérülést okozhat.

5. Ha a berendezés nem üzemel, vagy használat közben rendellenes hangot bocsát ki, azonnal kapcsolja ki a tápkapcsolót, és forduljon viszonteladójához, illetve szakszervizhez. A berendezés hibás állapotban való további használata súlyos személyi sérülést okozhat.

6. A berendezést csak zárt helyiségben szabad használni. Ne használja esőben. Tartsa távol víztől vagy olajtól.

Hiba léphet fel, mivel a készülék nem vízálló.

TOVÁBBI BIZTONSÁGI FIGYELMEZTETÉSEK

1. Az akkumulátort mindig 0°C – 40°C hömérsékleten töltse fel. A 0°C-nál alacsonyabb hömérséklet túlterheléshez vezet, amely veszélyes. Az akkumulátort 40°C-nál magasabb hömérsékleten nem lehet tölteni.

A töltés legmegfelelőbb hómérséklete 20°C – 25°C között van.

1. Ne használja a töltőt folyamatosan.

Ha egy töltés befejeződött, hagyja pihenni a töltót körülbelül 15 percig, az akkumulátor következő feltöltése előtt.

1. Ne hagyja, hogy az újratölthető akkumulátor csatlakoztatására szolgáló nyílásba idegen anyag kerüljön.

2. Soha ne szerelje szét az újratölthető akkumulátort és a töltót.

3. Soha ne zárja rövidre az újratölthető akkumulátort. Az akkumulátor rövidre zárása áramlökést, ezáltal túlmelegedést okoz. Ennek eredményeképpen az akkumulátor leéghet vagy károsodhat.

4. A lemerült akkumulátor használata károsíthatja a töltöt.

5. Ne dugjon semmit a töltő szellőzésére szolgáló résekbe. Ha fémtárgyat vagy gyúlékony anyagot dug a töltő szellőzésére szolgáló résekbe, azzal elektromos áramütést okozhat, vagy a töltő megrongálódhat.

6. Ne nézzen közvetlenül a fényforrásba.

Ha folyamatosan a fényforrásba néz, a szeme megsérülhet.

1. Ne tegye ki erős ütésnek a kapcsolópanelt, és ne törje el. Ez gondot okozhat.

2. Ne használja a terméket, ha a szerszám vagy az akkumulátor kivezetései (akkumulátor rögzítés) eldeformálódtak.

Az akkumulátor szerszámba való helyezése rövidzárlatot idézhet elő, ami füstképződést vagy tüzet eredményezhet.

1. A szerszám csatlakozóit (elemtartó) tartsa távol a forgácstól és a portól.

○ Használat előtt győződjön meg arról, hogy az érintkezők környékén nem halmozódott fel fémforgács és por.

○ Használat közben igyekezzen elkerülni, hogy a szerszámra került fémforgács és por az akkumulátorra hulljon.

Üzemeltetés felfüggesztésénél vagy használat után ne hagyja a szerszámot olyan területen, ahol ki lehet téve a leeső fémforgácsnak vagy pornak.

○ Törölje tisztára a portól, szennyeződéstől, víztől vagy más olyan folyadéktól, amely az akkumulátor csatlakozóján keresztül gyült össze.

Ha így tesz, az rövidzárlatot idézhet elő, ami füstképződést vagy tüzet eredményezhet.

1. Ne dobjat tüzbe az akkumulátort. Az akkumulátor felrobbanhat a tüzben.

2. Ha az akkumulátor működési ideje az újratöltést követően túl röviddé válik a rendes használathoz, akkor vigye vissza abba a boltba, ahol vásárolta. Ne obja el a lemerült akkumulátort.

A LÍTIUMION AKKUMULÁTORRAL KAPCSOLATOS FIGYELMEZTETÉS

Az élettartam meghosszabbítása érdekében a lítiumion akkumulátort védelmi funkcióval látták el, amely leállítja annak működését.

Az alább leírt 1 – 3. esetekben, a termék használatakor a motor leállhat, még akkor is, ha a készülék be van kapcsolva. Ez nem meghibásodást jelez, hanem a védelmi funkció eredménye.

1. Amikor az akkumulátor lemerül, a motor leáll. Ilyen esetben haladéktalanul töltse fel az akkumulátort.

2. A motor leállhat, ha az eszköz túlterhelt. Ebben az esetben, kapcsolja ki az eszközt, és háritsa el a túlterhelés okát. Ezt követően a gépet ismét használhatia.

3. Ha az akkumulátor a túlterhelt munka alatt túlmelegszik, az akkumulátorból jövő áramellátás megszünhet. Ebben az esetben hagyja abba az akkumulátor használatát, és hagyja lehülni. Ezt követően a gépet ismét használhatja.

Kérjük, vegye figyelembe az alábbi figyelmeztetéseket és biztonsági tudnivalókat.

FIGYELMEZTETÉS

Az akkumulátor szivárgásának, felforrosodásának, a füst képződésének, illetve a robbanás vagy tűz keletkezésének megelőzése érdekében kérjük, tartsa be az alábbi óvintézkedéseket.

1. Ügyeljen rá, hogy fémforgács és por ne gyülemeljen fel az akkumulátoron.

○ Munka közben ügyeljen rá, hogy fémforgács és por ne hulljon az akkumulátorra.

Ügyeljen rá, hogy a munka közben az elektromos kéziszerszámra hulló fémforgács és por ne gyülemeljen fel az akkumulátoron.

○ A használaton kívüli akkumulátort ne tárolja fémforgácsnak és pornak kitett helyen.

○ Az akkumulátor eltárolása előtt távolítsa el a rárakódott fémforgácsot és port, és ne tárolja fém alkatrészekkel együtt (csavarok, szögek stb.).

1. Ne szúrja át az akkumulátort hegyes tárggyal, például tűvel, ne üssön rá kalapáccsal, ne álljon rá, ne ejtse le, és ne tegye ki erős fizikai behatásnak.

2. Ne használjon láthatóan sérült vagy deformálódott akkumulátort.

3. Ne használja az akkumulátort fordított polaritással.

4. Ne csatlakoztassa az akkumulátort közvetlenül az elektromos csatlakozóaljzathoz vagy szivargyújtócsatlakozóhoz.

5. Az akkumulátort kizárólag rendeltetése szerint használja.

6. Azonnal állítsa le az akkumulátor töltését, ha a töltés az előírt töltési idő után sem sikeres.

7. Ne tegye ki az akkumulátort magas hőmérsékletnek vagy nyomásnak. Ne helyezze az akkumulátort mikrohullámú sütőbe, szárítógépbe vagy nagynyomású tartályba.

8. Azonnal távolodjon el a tűztől, ha szivárgást vagy rendellenes szagot észlel.

9. Ne használja az akkumulátort erős statikus elektromosság közelében.

10. Azonnal vegye ki az akkumulátort a készülékből vagy a töltőből, és hagyja abba annak használatát, ha szivárgást, rendellenes szagot, felforrósodást, elszíneződést vagy deformációt, illetve bármilyen más rendellenességet észlel használat közben.

11. Ne merítse vízbe az akkumulátort, és ne hagyja, hogy folyadék kerüljön a belsejébe. Vezeőképes folyadék – például víz – bejutása tüzet vagy robbanást okozhat. Tárolja az akkumulátort hűvös, száraz helyen, az éghető és gyúlékony anyagoktól távol. Kerülni kell a korrozív gázok légkörbe jutását.

VIGYÁZAT

1. Ha az akkumulátorból szivárgó sav a szemébe jut, semmiképpen ne dörzsölje, ehelyett öblítse ki folyó vízzel, és azonnal forduljon orvoshoz. Kezelés nélkül a folyadék látáskárosodást okozhat.

2. Ha a folyadék a bőrével vagy a ruházatával érintkezik, azonnal mossa le alaposan tiszta vízzel, például csapvízzel.

A folyadék irritálhatja a bőrt.

1. Ne használja az akkumulátort, és vigye azt vissza a kereskedőhöz, ha az első alkalommal való használatkor rozsdásodást, rendellenes szagot, felforrósodást, elszíneződést, deformációt vagy egyéb rendellenességet észlel.

FIGYELMEZTETÉS

Ha vezetőképes idegen anyag kerül a lítiumion akkumulátor terébe, rövidre zárhatja az akkumulátort, és tüzet okozhat.

A lítiumion akkumulátor tárolásakor tartsa be az alábbi szabályokat.

○ Ne tegyen vezetőképes hulladékot, szöget és vezetékeket, pl. vas- vagy rézvezetéket a tárolódobozba.

○ Az akkumulátort tegye a szerszámba, vagy tegye rá az akkumulátor tárolás esetén használt fedelét, amíg nem látja a szellőzőnyílást, így elkerülheti a rövidzárlatot.

LÍTIUM-ION AKKUMULÁTOR SZÁLLÍTÁSÁVAL KAPCSOLATOS SZEMPONTOK

Lítium-ion akkumulátor szállítása közben tartsa be a következő óvintézkedéseket.

FIGYELMEZTETÉS

Értesítse a szállítmányozó céget arról, hogy a szállítmány lítium-ion akkumulátort tartalmaz. Adja meg nekik az akkumulátor teljesítményét, illetve a szállítmány szervezése során tartsa be a szállítmányozó utasításait.

○ A 100 Wh kapacitást meghaladó lítium-ion akkumulátorok fuvarozási szempontból veszélyes árunak minősülnek, és különleges alkalmazási eljárásokat igényelnek.
○ A külföldre történő szállításhoz meg kell felelnie a vonatkozó nemzetközi jogszabályoknak, illetve a célország szabályainak és előírásainak.

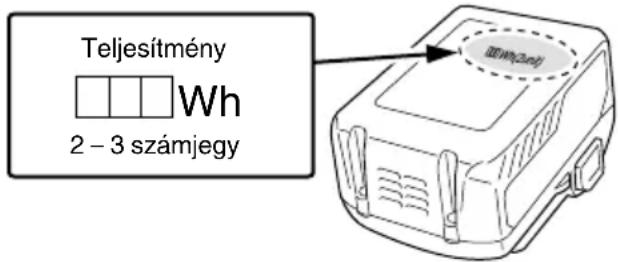

○ Ha a BSL36B18 az elektromos kéziszerszámba van felszerelve, akkor a teljesítmény meghaladja a 100 Wh értéket, és az egység az áruszállítási osztályozás alapján veszélyes áruknak minősül.

Teljesítmény Wh 2 - 3 számjegy

AZ EGYES RÉSZEK ELNEVEZÉSE (1. – 14. Ábra)

1	LED lámpa Szívófej tartó	13
2	Névtábla Beszívó nyílás	14
3	Motor Retesz	15
4	Ház Kiálló jelölés	16
5	Porgyűjtő tartály	17	Szűrő
6	Akkumulátor Szűrőtartó	18
7	Szíj Kiálló rész	19
8	Kapcsoló panel Ház hornyok	20
9	Jelzőlámpa Por	21
10	Hosszabbítócső	22	Poreltávolító kanalak (3 db)(A porgyűjtő tartály belsejéhez rögzítve)
11	Rés szívófej	23	Ventilátorszűrő
12	Padló szívófej

SZIMBÓLUMOK

FIGYELMEZTETÉS

Az alábbiakban a géphez alkalmazott jelöléseket soroltuk fel. A gép használata előtt feltétlenül ismerkedjen meg ezekkel a jelölésekkel.

	R36DA: Akkumulátoros tisztító
	A sérülések kockázatának csökkentése érdekében, a használónak el kell olvasnia a használati útmutatót.
	Csak EU-országok számáraAz elektromos szerszámokat ne dobja a háztartási szemétbe!Az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EU irányelv és annak a nemzeti jogba való átültetése szerint az elhasznált elektromos szerszámokat külön kell gyűjteni, és egy környezetbarát újrafeldolgozó létesítménybe kell visszavinni.
	Figyelem
	Bekapcsolás
	Kikapcsolás
	Vegye ki az akkumulátort
	Tiltott művelet
	MAGAS mód
	KÖZEPES/ALACSONY mód
	KI gomb

SZABVÁNYOS KIEGÉSZÍTŐK

Az alapkészülék (1 készülék) mellett a csomag a 131. oldalon felsorolt kiegészítőket is tartalmazza.

A szabványos kiegészítők köre figyelmeztetés nélkül módosulhat.

TARTOZÉKOK KIVALASZTÁSA

A készülék tartozékainak listáját a 132 oldalon találja.

Bizonyos tartozékok előzetes értesítés nélkül változhatnak.

ALKALMAZÁSI TERÜLETEK

○ Száraz felületek kis teljesítményű porszívózására

MÜSZAKI ADATOK

Szerszámgép

Tétel\Modell		R36DA
Névleges feszültség 36 V
Motor Egyenáramú motor
Alkalmazás Száraz típusú
Folyamatos üzemelési idő (Akkumulátor: BSL36A18 használatával)	3 (MAGAS)	Kb. 15 perc
	2 (KÖZEPES)	Kb. 30 perc
	1 (ALACSONY)	Kb. 60 perc
Szívóteljesítmény érték		3 (MAGAS): Kb. 155 W2 (KÖZEPES): Kb. 65 W1 (ALACSONY): Kb. 35 W
Porgyűjtő kapacitás 560 mL
Az eszköz számára elérhető akkumulátor*		Szabályozható feszültségű akkumulátor
Méretek (Szé × Mé × Ma)		476 mm × 112 mm × 169 mm
Súly**		1,6 kg (BSL36A18)1,9 kg (BSL36B18)

* A meglévő elemek (BSL3660/3626X/3626/3625/3620, BSL18.... és BSL14.... sorozat) nem használhatók ezzel az eszközzel.
** A 01/2014 EPTA-eljárás szerint A súly a tartozékok nélkül értendő.

KICSOMAGOLÁS

Óvatosan csomagolja ki a szerszámgépet.

TÖLTÉS

Az akkumulátor és az akkumulátortöltő nem tartozékai a terméknek.

Kérjük, az újratölthető akkumulátort a használt töltő kezelési útmutatójának megfelelően töltse.

FELSZERELÉS ÉS ÜZEMELTETÉS

Művelet	Ábra Oldal
Az akkumulátor (külön megvásárolható) kivétele és behelyezése	2	2
A porgyűjtő tartály leszerelése	3	2
A szűrő leszerelése	4	2
Ellenőrizze a szűrő-t*1	5	2
A szűrő felszerelése*2	6	3
A porgyűjtő tartály felszerelése*3	7	3
A kapcsoló használata*4	8	3
Hogyan használja a*5	10	4
A porgyűjtő tartály kiúritése*6	11	5
Hatékony poreltávolítás*7	12	5
Tartozékok kiválasztása	—	132

*1 a. A szűrő szennyeződésektől és portól mentes

b. A gumi nem elhasználódott

c. A csatlakozó sérülésmentes

*2 Ha a szürő nincs megfelelően behelyezve, kosz vagy szennyeződés kerülhet a ventilátoregységbe, és ez meghibásodást vagy rendellenes működést okozhat.
*3 A porgyűjtő tartály úgy is telepíthető a gépre, hogy a szívófej felfelé nézzen. (7-a. Ábra)

*4

Mód	Folyamatos üzemelési idő
	BSL36A18
3 (MAGAS)	Kb. 15 perc
2 (KÖZEPES)	Kb. 30 perc
1 (ALACSONY)	Kb. 60 perc

* A folyamatos üzemelési idő az akkumulátor állapotától függően változhat. Kérjük, iránymutatásként használja a táblázatot.

MEGJEGYZÉS

○ A készülék használata közbeni zaj megszüntetéséhez, váltson 1-es módra.
○ Ha a 3-as üzemmódot használja bizonyos felületeken, például szőnyegeken, a szívóerő miatt a műveletet nehéznek érezheti. Ha ez történik, ehelyett váltson az 1-es vagy 2-es módra.

*5 A fúvóka vagy a hosszabbító cső csatlakoztatásakor a nyíl által jelzett irányba csavarva helyezze be azokat.

Eltávolításkor szintén csavarja a nyíl által jelzett irányba.

(10-a. Ábra)

Az ellenkező irányba forgatás leválaszthatja a porgyűjtő tartályt a házról.

\*6 MEGJEGYZÉS

○ Fordítsa a beszívó nyílást lefelé, mivel a por kiömölhet, amikor eltávolítja a porgyűjtő tartályt.
○ Ha a szíváserőssége nem áll helyre a por kiúritése után, tisztítsa meg a szűrót. (Lásd: „A szűrő tisztítása” a 84. oldalon)

*7 A készülék beépített mechanizmussal rendelkezik a porgyűjtő tartály eltávolításakor a szűrőre tapadó por lekaparásához.

A por még hatékonyabb lekaparásához, ismételten mozgassa a tartályt előre és hátra (2–3 vagy több alkalommal).

Tartsa a készüléket úgy, hogy a porgyűjtő tartály nem váljon le a házról, kissé és ismételten forgassa el a porgyűjtő tartályt a jelzett irányba.

A JELZÓLÁMPA (9. Ábra)

Megjegyzés a szűrő tisztításához

Ha a szűrő eltömödik és a szívóerő csökken, a jelzőlámpa villogni fog.

És a készülék egy pulzáló hangot ad.

Ugyanakkor, ez nem jelent meghibásodást.

Ha ez történik, haladéktalanul ürítse ki a porgyújtő tartályt, és tisztítsa meg a szűrőt. (Lásd 11. Ábra, 12. Ábra, és „KARBANTARTÁS ÉS ELLENÓRZÉS” a 84. oldalon)

Megjegyzés a beszívó nyílás eltömődéséről

Ha a beszívó nyílás a használat során eltömődik - például amikor szőnyegeket porszívóz - a készülék egy pulzáló hangot ad, a jelzőlámpa villog. Ez azonban nem jelent meghibásodást.

Ha ez történik, szüntesse meg az eltömödést a beszívó nyílásban.

MEGJEGYZÉS

Ha folyamatosan működteti, amikor a szűrő el van tömódve vagy a beszívó nyílás eltömódik, a készülék le fog állni a motor hővédelme miatt.

KARBANTARTÁS ÉS ELLENÓRZÉS

FIGYELMEZTETÉS

○ Az ellenőrzéshez és a karbantartáshoz feltétlenül kapcsolja ki a készüléket, és húzza ki az akkumulátort.
○ Ne érjen nedves kézzel a készülékhez. Ez áramütést és sérülést okozhat.

1. A szűrő tisztítása

VIGYÁZAT

O Ne mossa ki a szüröt mosógépben.
○ Ne mossa ki a szűrőt forró vízben vagy szárítsa tűz mellett.
○ Ne távolítsa el a ventilátor szüröjét és a szürötartót.

Ha a szívási hatékonyság gyenge, még akkor is, amikor a porgyűjtő tartályt kiüritette, vegye ki a szűrőt, és mossa ki hideg vagy meleg vízzel. (A víz nem lehet érintésre forró.)

Mosás után szárítsa ki a napon. (13-a. Ábra)

Ha por van a ventilátor szürőjén, tartsa a tisztítót úgy, hogy a ventilátorszűrő lefelé mutasson, hogy ne juthasson be a por a motorba, és fi noman tisztítsa meg egy kis kefével, például fogkefe használatával. Ne kefélje erőteljesen. (13-b. Ábra)

MEGJEGYZÉS

○ Ne használjon benzint, hígítót, benzolt vagy kerozint, mivel ezek megolvaszthatják a műanyagot.
○ Ne használjon légfúvó pisztolyt vagy hasonló eszközt a szűrő, a ventilátorszűrő vagy a készülék tisztításához. (13-c. Ábra)

Ha így tesz, szennyeződést nyomhat a készülékbe és ez hibás működést okozhat.

2. A rögzítőcsavarok ellenőrzése

Rendszeresen ellenőrizze a rögzítőcsavarokat, és győződjön meg róla, hogy megfelelően feszesek-e. Ha bármelyik csavar laza, azonnal húzza meg. Ennek elmulasztása komoly veszélyt jelenthet.

3. A motor karbantartása

A motor tekercse az egész szerszámgép „szíve”.

Legyen óvatos, hogy a tekercs ne sérüljön meg és/vagy ne kerüljön rá víz vagy olaj.

4. A terminálok ellenőrzése

Győződjön meg arról, hogy nincs felhalmozódva fémforgács és por az érintkezőkön.

Alkalmanként ellenőrizze a működést megelőzően, közben és után.

VIGYÁZAT

Távolítson el minden fémforgács darabot vagy port, amely a csatlakozókon felgyülemlett.

Ellenkező esetben a készülék meghibásodhat.

5. A külső felület tisztítása

Ha az eszköz szennyeződött, törölje le puha, száraz ronggyal vagy benedvesített, szappanos vizes ronggyal. Ne használjon klóros oldószereket, benzint vagy festékhígítót, mert ezek megolvasztják a műanyagokat.

6. Tárolás

Az akkumulátoros tisztítót olyan helyen tárolja, ahol a hőmérséklet alacsonyabb 50°C-nál, valamint gyermekek által nem elérhető.

Ha a készüléket függőleges helyzetben tárolja, akassza a szíjat egy akasztóra.

MEGJEGYZÉS

○ Ne tárolja olyan helyen, ahol a gyermekek könnyen elérhetik vagy elővehetik a készüléket.
○ Ne tárolja nedves helyiségben vagy esőnek kitett helyen.
○ Ne tárolja közvetlen napfénynek kitett helyen, illetve olyan helyen, ahol hirtelen hömérséklet-változás állhat elő.
○ Ne tárolja illékony anyagok közelében, amelyek meggyulladhatnak vagy felrobbanhatnak.
○ Ne állítsa a készüléket a fallal szemben, anélkül hogy a szíjjal rögzítené a helyén. (14. Ábra)

Ennek elmulasztása leesésböl eredő károkat okozhat.

VIGYÁZAT

A kéziszerszámok üzemeltetése és karbantartása során be kell tartani az adott országban érvényes biztonsági előírásokat és szabványokat.

Fontos megjegyzés a HiKOKI vezeték nélküli elektromos szerszámok akkumulátoraihoz

Minden esetben eredeti akkumulátort használjon. Ha nem általunk gyártott akkumulátort használ, vagy ha szétszereli és átalakítja az akkumulátort (mint pl. szétszerelés és cellák vagy más belső alkatrészek cseréje), nem garantálható a vezeték nélküli elektromos szerszámaink biztonsága és teljesítménye.

GARANCIA

A HiKOKI Power Tools szerszámokra a törvény által előírt országos előírásoknak megfelelő garanciát vállalunk. A garancia nem vonatkozik a helytelen vagy nem rendeltetésszerű használatból, továbbá a normál mértékűnek számító elhasználódásból, kopásból származó meghibásodásokra, károkra. Reklamáció esetén kérjük, küldje el a – nem szétszerelt – szerszámot a kezelési útmutató végén található GARANCIA BIZONYLATTAL együtt a hivatalos HiKOKI szervizközpontba.

HIBAELHÁRÍTÁS

Amennyiben a gép nem működik megfelelően, a lenti táblázat segítségével vizsgálja meg a gépet. Amennyiben ez nem oldja meg a problémát, lépjen kapcsolatba a forgalmazóval vagy a HiKOKI Szervizközpontjához.

Probléma Lehetséges ok Elhárítás
Az eszköz nem működik Az akkumulátor lemerült Töltse fel az akkumulátort.
Az eszköz hirtelen leállt	Ventilátor eltömődött porral, ami túlterhelést okoz	Lépjen kapcsolatba a beszerzési hellyel, és kérje a készülék szétszerelését és tisztítását.
	Az akkumulátor túlmelegedett. Hagyja az akkumulátort lehúlni.
	A motor túlmelegedett. Ürítse ki a port és tisztítsa meg a szűrőt.Ezt követően hagyja a motort lehúlni.
Gyenge szívás Portartály megtelt. Távolítsa el a port.
		A szívófej be van dugva. Távolítsa el az akadályozó anyagot.
		A fúvófej vagy a hosszabbító cső laza. Erősen húzza meg az egységet.
		A fúvófej vagy a hosszabbító cső megrepedt vagy más módon megsérült.
		A szűrő eltömődött.
A kipufogó vagy a fő egység forró	A motor túlmelegedett, mert a portartály megtelt, vagy a szűrő el van tömődve.	Távolítsa el a port. Máskülönben, tisztítsa meg a szűrőt.
Rendellenes zaj/szag	A szűrő nincs megfelelően behelyezve, ami miatt idegen anyag kerülhetett a motorba.	Távolítsa el a portartályt, irányítsa a bemeneti nyílast lefelé, és óvatosan rázza meg, hogy eltávolítsa az idegen anyagot és a port.Ha a rendellenes zaj/szag továbbra is fennáll, a motor károsodhatott. Azonnal hagyja abba a használatot és kérjen javítást.
Az akkumulátort nem lehet behelyezni	Az eszközhöz meghatározott típusú akkumulátortól eltérő típusú akkumulátor behelyezése.	Szabályozható feszültségű akkumulátort helyezzen be.

BEZPEČNOSTNÍ OPATŘENÍ PRO AKKU VYSAVAČ

1106 Bogáncsvirág u.5-7, Budapest, Hungary

Tel: [phone]

Fax: [phone]

URL: http://www.hikoki-powertools.hu

Hikoki Power Tools Polska Sp. z o. o.
