Tuotetyyppi	Langaton imuri
Merkki	HiKOKI
Malli	R36DA
Nimellisjännite	36 V
Moottori	DC (tasavirta)
Käyttökohde	Keittiön ja kuivien pintojen imurointi (kuivatyyppi)
Pölysäiliön tilavuus	560 mL
Enimmäiskäyttöaika (heikko tila)	Noin 60 min (akulla BSL36A18)
Käyttöaika keskitasolla	Noin 30 min
Käyttöaika vahvalla tasolla	Noin 15 min
Suurin imuteho	Noin 155 W
Teho keskitasolla	Noin 65 W
Teho heikolla tasolla	Noin 35 W
Mitat (Pituus × Syvyys × Korkeus)	476 × 112 × 169 mm
Paino (akulla BSL36A18)	1,6 kg
Paino (akulla BSL36B18)	1,9 kg
Yhteensopiva akku	Multi-volt (myydään erikseen)
Mukana tulevat tarvikkeet	Rakotarvike, lattiasuulake, jatkoletku, olkahihna
Suodatin	Pestävä kylmällä tai haalealla vedellä (älä pese koneessa)
Suodattimen tukkeutumisen ilmaisin	Kyllä, valo- ja äänimerkki
Turvallisuus	Suoja ylikuormitusta, ylikuumenemista ja akun syväpurkautumista vastaan
Huolto	Suodattimen säännöllinen puhdistus, ruuvien tarkistus, säilytys kuivassa paikassa
Korjattavuus	Korjaukset vain HiKOKI-valtuutetun huoltoliikkeen toimesta

Usein kysytyt kysymykset - R36DA HiKOKI

Mitä roskia HiKOKI R36DA:lla ei saa imuroida?

Imurointi on kielletty nesteille, kipinöille, kuumille esineille (syttynyt savuke), syttyville aineille (bensiini, liuotin), räjähdysaineille, teräville esineille (naulat, lasi) ja johtaville pölyille (metallijauhe).

Kuinka imurin suodatin puhdistetaan?

Irrota pölysäiliö ja sitten suodatin. Pese se kylmällä tai haalealla vedellä ilman pesuainetta. Älä käytä pesukonetta, kuumaa vettä, tulta tai paineilmalla toimivaa puhdistinta. Anna kuivua suojassa auringonvalolta ennen uudelleen kokoamista.

Mitä tehdä, jos imuri pysähtyy yhtäkkiä?

Tämä voi johtua tyhjentyneestä akusta (lataa se), akun ylikuumenemisesta (anna jäähtyä) tai moottorin ylikuormituksesta (puhdista suodatin ja pölysäiliö). Jos ongelma jatkuu, ota yhteyttä valtuutettuun huoltoon.

Mitkä akut ovat yhteensopivia R36DA:n kanssa?

Vain HiKOKI:n Multi-volt-akut (mallit BSL36A18 ja BSL36B18) ovat yhteensopivia. Vanhemmat sarjat BSL3660, BSL3626, BSL18... ja BSL14... eivät ole käytettävissä.

Kuinka pölysäiliö tyhjennetään?

Sammuta laite ja irrota akku. Suuntaa imutulo alaspäin roiskeiden välttämiseksi. Irrota pölysäiliö ja tyhjennä se. Suodattimen tehokkaaksi puhdistamiseksi käännä säiliötä useita kertoja edestakaisin ennen irrottamista.

Mitä vilkkuva merkkivalo ja sykkivä ääni tarkoittavat?

Se tarkoittaa, että suodatin on tukossa tai imutulo on tukossa. Tyhjennä pölysäiliö ja puhdista suodatin. Jos imutulo on tukossa (esim. matolla), poista tukos.

Voiko imuria käyttää ulkona tai sateessa?

Ei, imuri ei ole vesitiivis. Älä koskaan käytä sitä ulkona, sateessa tai veden tai öljyn lähellä. Eristyksen heikkeneminen voi aiheuttaa sähköiskun tai tulipalon.

Kuinka imuri säilytetään?

Säilytä se kuivassa paikassa alle 50°C:ssa, lasten ulottumattomissa. Vältä suoraa auringonvaloa ja äkillisiä lämpötilanvaihteluita. Käytä olakahihnaa ripustamiseen naulaan, äläkä aseta sitä seinää vasten ilman kiinnitystä.

Mitä tarvikkeita imurin mukana tulee?

Pakkaus sisältää rakotarvikkeen, lattiasuulakkeen, jatkoletkun ja olakahihnan. Muita tarvikkeita on saatavana lisävarusteina (katso käyttöohjeen sivu 132).

Kuinka akun napoja huolletaan?

Tarkista ennen ja jälkeen käytön, ettei napoihin keräänny lastuja tai pölyä. Puhdista ne tarvittaessa kuivalla liinalla. Älä jätä johtavia roskia säilytyskoteloon oikosulkujen välttämiseksi.

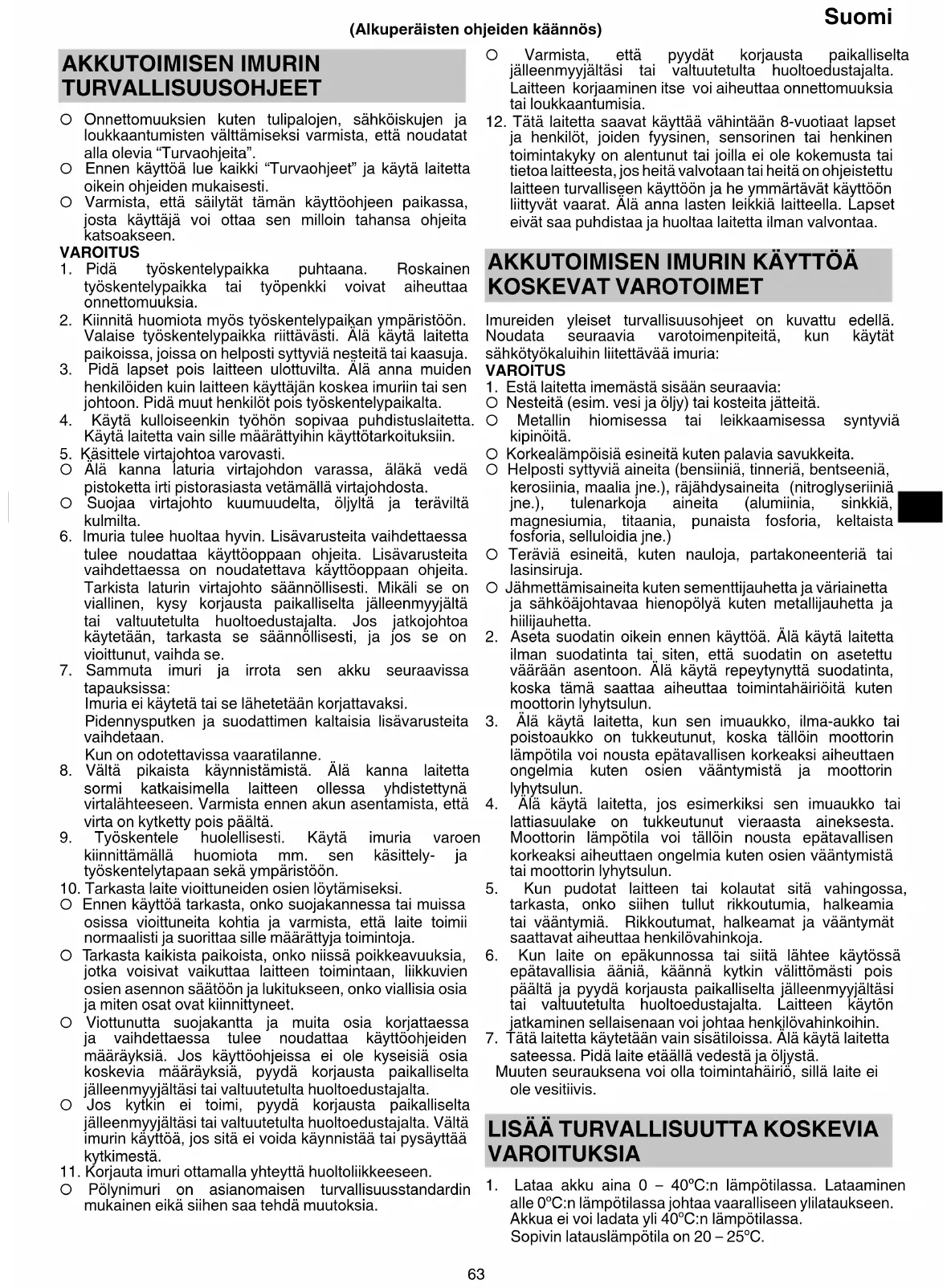

KÄYTTÖOHJE R36DA HiKOKI

○ Onnettomuuksien kuten tulipalojen, sähköiskujen ja loukkaantumisten välttämiseksi varmista, että noudatat alla olevia "Turvaohjeita".
○ Ennen käyttöä lue kaikki “Turvaohjeet” ja käytä laitetta oikein ohjeiden mukaisesti.
○ Varmista, että säilytät tämän käyttöohjeen paikassa, josta käyttäjä voi ottaa sen milloin tahansa ohjeita katsoakseen.

VAROITUS

1. Pidä työskentelypaikka puhtaana. Roskainen työskentelypaikka tai työpenkki voivat aiheuttaa onnettomuuksia.
2. Kiinnitä huomiota myös työskentelypaikan ympäristöön. Valaise työskentelypaikka riittävästi. Älä käytä laitetta paikoissa, joissa on helposti syttyviä nesteitä tai kaasuja.
3. Pidä lapset pois laitteen ulottüvilta. Älä anna muiden henkilöiden kuin laitteen käyttäjän koskea imuriin tai sen johtoon. Pidä muut henkilöt pois työskentelypaikalta.

4. Käytä kulloiseenkin työhön sopivaa puhdistuslaitetta. Käytä laitetta vain sille määrättyihin käyttötarkoituksiin.

5. Käsittele virtajohtoa varovasti.

○ Älä kanna laturia virtajohdon varassa, äläkä vedä pistoketta irti pistorasiasta vetämällä virtajohdosta.

○ Suojaa virtajohto kuumuudelta, öljyltä ja teräviltä kulmiltä.

1. Imuria tulee huoltaa hyvin. Lisävarusteita vaihdettaessa tulee noudattaa käyttöoppaan ohjeita. Lisävarusteita vaihdettaessa on noudatettava käyttöoppaan ohjeita. Tarkista laturin virtajohto säännöllisesti. Mikäli se on viallinen, kysy korjausta paikalliselta jälleenmyyjältä tai valtuutetulta huoltoedustajalta. Jos jatkojohtoa käytetään, tarkasta se säännöllisesti, ja jos se on vioittunut, vaihda se.

2. Sammuta imuri ja irrota sen akku seuraavissa tapauksissa: Imuria ei käytetä tai se lähetetään korjattavaksi.

Pidennysputken ja suodattimen kaltaisia lisävarusteita vaihdetaan. Kun on odotettavissa vaaratilanne.

1. Vältä pikaista käynnistämistä. Älä kanna laitetta sormi katkaisimella laitteen ollessa yhdistettynä virtalähteeseen. Varmista ennen akun asentamista, että virta on kytketty pois päältä.

2. Työskentele huolellisesti. Käytä imuria varoen kiinnittämällä huomiota mm. sen käsittely- ja työskentelytapaan sekä ympäristöön.

3. Tarkasta laite vioittuneiden osien löytämiseksi.

○ Ennen käyttöä tarkasta, onko suojakannessa tai muissa osissa vioittuneita kohtia ja varmista, että laite toimii normaalisti ja suorittaa sille määrättyja toimintoja.

○ Tarkasta kaikista paikoista, onko niissä poikkeavuuksia, jotka voisivat vaikuttaa laitteen toimintaan, liikkuvien osien asennon säätöön ja lukitukseen, onko viallisia osia ja miten osat ovat kiinnittyneet.

Viottunutta suojakantta ja muita osia korjattaessa ja vaihdettaessa tulee noudattaa käyttöohjeiden määräyksiä. Jos käyttöohjeissa ei ole kyseisiä osia koskevia määräyksiä, pyydä korjausta paikalliselta jälleenmyyjältäsi tai valtuutetulta huoltoedustajalta.

○ Jos kytkin ei toimi, pyydä korjausta paikalliselta jälleenmyyjältäsi tai valtuutetulta huoltoedustajalta. Vältä imurin käyttöä, jos sitä ei voida käynnistää tai pysäyttää kytkimestä.

1. Körjauta imuri ottamalla yhteyttä huoltoliikkeeseen.

○ Pölynimuri on asianomaisen turvallisuusstandardin mukainen eikä siihen saa tehdä muutoksia.

○ Varmista, että pyydät korjausta paikalliselta jälleenmyyjältäsi tai valtuutetulta huoltoedustajalta. Laitteen korjaaminen itse voi aiheuttaa onnettomuuksia tai loukkaantumisia.

1. Tätä laitetta saavat käyttää vähintään 8-vuotiaat lapset ja henkilöt, joiden fyysinen, sensorinen tai henkinen toimintakyky on alentunut tai joilla ei ole kokemusta tai tietoa laitteesta, jos heitä valvotaan tai heitä on ohjeistettu laitteen turvalliseen käyttöön ja he ymmärtävät käyttöön liittyvät vaarat. Älä anna lasten leikkiä laitteella. Lapset eivät saa puhdistaa ja huoltaa laitetta ilman valvontaa.

AKKUTOIMISEN IMURIN KÄYTTÖÄ KOSKEVAT VAROTOIMET

Imureiden yleiset turvallisuusohjeet on kuvattu edellä. Noudata seuraavia varotoimenpiteitä, kun käytät sähkötyökaluihin liitettävää imuria:

VAROÍTUS

1. Estä laitetta imemästä sisään seuraavia:
   ○ Nesteitä (esim. vesi ja öljy) tai kosteita jätteitä.
   ○ Metallin hiomisessa tai leikkaamisessa syntyviä kipinöitä.
   ○ Korkealämpöisiä esineitä kuten palavia savukkeita.
   ○ Helposti syttyviä aineita (bensiiniä, tinneriä, bentseeniä, kerosiinia, maalia jne.), räjähdysaineita (nitroglyseriiniä jne.), tulenarkoja aineita (alumiinia, sinkkiä, magnesiumia, titaania, punaista fosforia, keltaista fosforia, selluloidia jne.)
   ○ Teräviä esineitä, kuten nauloja, partakoneenteriä tai lasinsiruja.
   ○ Jähmettämisaineita kuten sementtijauhetta ja väriainetta ja sähköäjohtavaa hienopölyä kuten metallijauhetta ja hiilijauhetta.
2. Aseta suodatin oikein ennen käyttöä. Älä käytä laitetta ilman suodatinta tai siten, että suodatin on asetettu väärään asentoon. Älä käytä repeytynyttä suodatinta, koska tämä saattaa aiheuttaa toimintahäiriöitä kuten moottorin lyhytsulun.
3. Älä käytä laitetta, kun sen imuaukko, ilma-aukko tai poistoaukko on tukkeutunut, koska tällöin moottorin lämpötila voi nousta epätavallisen korkeaksi aiheuttaen ongelmia kuten osien vääntymistä ja moottorin lyhytsulun.
4. Alä käytä laitetta, jos esimerkiksi sen imuaukko tai lattiasuulake on tukkeutunut vieraasta aineksesta. Moottorin lämpötila voi tällöin nousta epätavallisen korkeaksi aiheuttaen ongelmia kuten osien vääntymistä tai moottorin lyhytsulun.
5. Kun pudotat laitteen tai kolautat sitä vahingossa, tarkasta, onko siihen tullut rikkoutumia, halkeamia tai vääntymiä. Rikkoutumat, halkeamat ja vääntymät saattavat aiheuttaa henkilövahinkoja.
6. Kun laite on epäkunnossa tai siitä lähtee käytössä epätavallisia ääniä, käännä kytkin välittömästi pois päältä ja pyydä korjausta paikalliselta jälleenmyyjältäsi tai valtuutetulta huoltoedustajalta. Laitteen käytön jatkaminen sellaisenaan voi johtaa henkilövahinkoihin.
7. Tätä laitetta käytetään vain sisätiloissa. Älä käytä laitetta sateessa. Pidä laite etäällä vedestä ja öljystä.

Muuten seurauksena voi olla toimintahäiriö, sillä laite ei ole vesitiivis.

LISÄÄ TURVALLISUUTTA KOSKEVIA VAROITUKSIA

1. Lataa akku aina 0 – 40°C:n lämpötilassa. Lataaminen alle 0°C:n lämpötilassa johtaa vaaralliseen yilataukseen. Akkua ei voi ladata yli 40°C:n lämpötilassa. Sopivin latauslämpötila on 20 – 25°C.

Suomi

1. Älä käytä laturia jatkuvasti.

Kun yksi lataus on valmis, anna laturin olla käyttämättä noin 15 minuuttia ennen seuraavaa akun latausta.

1. Huolehdi, ettei akun kytkentäaukkoon pääse likaa.

2. Älä koskaan pura akkua ja laturia.

3. Älä koskaan aiheuta akkuun oikosulkua. Akun oikosulku aiheuttaa voimakkaan sähkövirtauksen ja ylikuumenemisen. Se aiheuttaa palovammoja tai akun vahingoittumisen.

4. Loppuun kuluneen akun käyttö vahingoittaa laturia.

5. Älä kiinnitä laturin tuuletusrakoihin mitään. Jos laturin tuuletusrakoihin kiinnitetään metalliesineitä tai jotakin tulenarkaa, on seurauksena sähköiskun vaara tai laturivaurio.

6. Suojaa silmiäsi välttämällä katsomasta suoraan valoon. Jos silmäsi altistuvat valolle jatkuvasti, ne voivat vahingoittua.

7. Älä kohdista voimakkaita iskuja kytkinpaneeliin tai riko sitä. Se voi aiheuttaa ongelmia.

8. Älä käytä laitetta, jos työkalu tai akun liittimet (akun kiinnike) ovat vahingoittuneet.

Muussa tapauksessa akun asentamisen seurauksena voi olla oikosulku, joka voi aiheuttaa savun muodostumista tai syttymisen.

1. Pidä työkalun liittimet (akun kiinnike) puhtaina.

○ Varmista ennen käyttöä, että liitäntöjen alueella ei ole lastuja tai pölyä.

○ Käytön aikana pyri estämään työkalulle kertyneiden lastujen tai pölyn putoaminen akun päälle.

○ Käytön aikana ja jälkeen työkalu on suojattava lastuilta ja pölyltä.

○ Pyyhi kaikki akun liittimeen mahdollisesti kerääntyvä pöly, lika, vesi tai muu neste.

Muussa tapauksessa seurauksena voi olla oikosulku, joka saattaa aiheuttaa savupäästöjä tai syttymisen.

1. Älä hävitä akkua polttamalla. Jos akku poltetaan, se saattaa räjähtää.

2. Kun akun latauksen jälkeinen käyttöaika käy liian lyhyeksi käytännölliseen työskentelyyn, vie akku takaisin ostopaikkaan. Älä hävitä loppuun kulunutta akkua.

LITIUMIONIAKKUA KOSKEVA HUOMAUTUS

Litiumioniakun käyttöiän pidentämiseksi akussa on suojatoiminto, joka pysäyttää virrantuoton.

Alla kuvatussa 1 – 3 tapauksessa moottori saattaa pysähtyä laitteen käytön aikana, vaikka virta olisi kytketty päälle. Kyse ei ole viasta, vaan suojaustoiminnosta.

1. Kun jäljellä oleva akkuteho loppuu, moottori pysähtyy. Lataa akku tällöin välittömästi.

2. Jos työkalu ylikuormittuu, moottori saattaa pysähtyä. Sammuta tässä tapauksessa työkalu ja poista ylikuormituksen syyt. Voit jatkaa käyttöä sen jälkeen.

3. Jos akku ylikuumenee liian suuressa kuormituksessa, akkuvirta saattaa katketa.

Lopeta tällöin akun käyttö ja anna akun jäähtyä. Voit jatkaa käyttöä sen jälkeen.

Ota huomioon myös seuraavat varoitukset ja huomautukset. VAROITUS

Varmista, että otat huomioon seuraavat turvatoimet, jotta akun vuotaminen, lämmön syntyminen, savun muodostuminen, räjähdykset ja syttyminen voitaisiin estää.

1. Varmista, että akun päälle ei kerry hiomalastuja tai pölyä.

○ Varmista työskentelyn aikana, että hiomalastuja tai pölyä ei putoa akun päälle.

○ Varmista, että työskentelyn aikana sähkötyökalun päälle putoavia hiomalastuja tai pölyä ei kerry akun päälle.

○ Alä säilytä käyttämätöntä akkua hiomalastuille ja pöylle alttiissa paikassa.

Ennen akun varastoimista poista kaikki pöly ja hiomalastut, jotka ovat saattaneet tarttua siihen, äläkä varastoi sitä yhdessä metallisten osien (ruuvien, naulojen jne.) kanssa.

1. Älä pistä akkua terävällä esineellä, kuten naulalla, lyö sitä vasaralla tai astu sen päälle äläkä heitä akkua tai kohdista siihen voimakasta iskua.

2. Alä käytä ilmiselvästi vahingoittunutta tai ulkonäöltään muuttunutta akkua.

3. Älä käytä akkua vääränapaisesti.

4. Älä yhdistä akkua suoraan sähköpistorasioihin tai auton savukkeensytyttimen pistorasioihin.

5. Älä käytä akkua muuhun kuin määritettyyn tarkoitukseen.

6. Jos akku ei lataudu kokonaan, vaikka ilmoitettu latausaika on kulunut, lopeta lataaminen välittömästi.

7. Alä altista akkua korkeille lämpötiloille tai korkealle paineelle, kuten mikroaaltouunille, kuivaajalle tai korkeapainesäiliölle.

8. Poista akku välittömästi tulen lähettyviltä, jos huomaat vuotoa tai pahaa hajua.

9. Älä käytä paikassa, jossa syntyy voimakasta staattista sähköä.

10. Jos akku vuotaa, haisee pahalta tai kuumenee tai jos sen väri tai muoto muuttuu tai akku vaikuttaa millään tavalla poikkeavalta sitä käytettäessä, ladattaessa tai säilytettäessä, poista se välittömästi laitteesta tai äkkulaturistaäläkä käytä sitä.

11. Alä upota akkua tai anna nestemäisten aineiden päästä akun sisään. Jos akun sisään pääsee sähköä johtavaa nestettä, kuten vettä, se voi vahingoittaa akkua ja aiheuttaa tulipalon tai räjähdyksen. Säilytä akku viileässä ja kuivassa paikassa kaukana helposti syttyvistä materiaaleista. Paikkoja, joiden ilmassa on syövyttäviä kaasuja, on vältettävä.

VARO

1. Jos akusta vuotavaa nestettä joutuu silmiin, älä hankaa silmiä, vaan pese ne hyvin puhtaalla vedellä, kuten vesijohtovedellä, ja ota yhteyttä lääkäriin välittömästi.

Jos silmät jätetään hoitamatta, neste saattaa aiheuttaa silmäongelmia.

1. Jos nestettä vuotaa iholle tai vaatteille, pese ne heti huolellisesti puhtaalla vedellä, kuten vesijohtovedellä.

Muuten iho voi ärtyä.

1. Jos havaitset ruostetta, pahaa hajua, ylikuumenemista, värin tai muodon muutoksia ja/tai muita epäsäännöllisyyksiä käyttäessäsi akkua ensimmäistä kertaa, älä käytä akkua, vaan palauta se toimittajalle tai myyjälle.

VAROITUS

Jos litiumioniakun napaan pääsee johtavaa vierasta ainetta, akku voi joutua oikosulkuun ja aiheuttaa tulipalon. Kun varastoit litiumioniakun, noudata seuraavia ohjeita.

○ Alä pane säilytyskoteloon johtavaa materiaalia, nauloja tai lankaa, kuten rauta- tai kuparilankaa.

○ Estääksesi oikosulkujen syntymisen lataa akku työkalussa tai aseta akun suojus kunnolla paikalleen säilytyksen ajaksi niin, että tuuletin ei näy.

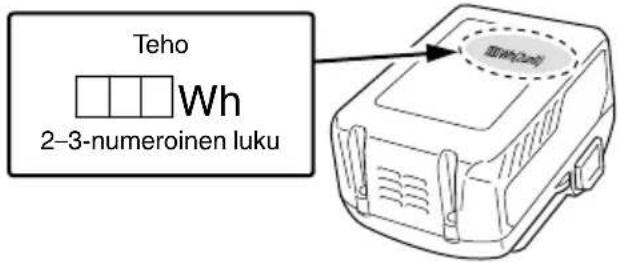

LITIUMIONIAKUN KULJETUSTA KOSKEVAT TIEDOT

Kun kuljetat litiumioniakkua, noudata seuraavia varotoimia. VAROITUS

Ilmoita kuljetusliikkeelle, että pakkaus sisältää litiumioniakun, ilmoita akun teho ja noudata kuljetusliikkeen ohjeita, kun järjestät kuljetusta.

○ Litiumioniakut, jotka ylittävät 100 Wh tehon, lasketaan rahtiluokituksessa vaarallisiksi tuotteiksi ja vaativat erityiskäyttömenettelyjä.

○ Jos akkua kuljetetaan ulkomailla, on noudatettava kansainvälistä lakia sekä kohdemaan sääntöjä ja määräyksiä.
○ Jos sähkötyökaluun on asennettu BSL36B18, lähtöteho ylittää 100 Wh ja laite luokitellaan vaarallisten tavaroiden rahtiluokkaan.

Teho Wh 2-3-numeroinen luku

OSIEN NIMET (kuvat 1–14)

1	LED-valo Suulakkeen pidike
2	Nimikilpi Imuaukko	14
3	Moottori Salpa	15
4	Kotelo Ulkoneva merkki	16
5	Pölylokero Suodatin	17
6	Akku Suodattimen pidike	18
7	Hihna Ulkonema	19
8	Kytkinpaneeli Kotelon urat	20
9	Merkkivalo Pöly	21
10	Pidennysputki	22
11	Rakosuulake Tuulettimen	23
12	Lattiasuulake

SYMBOLIT

VAROITUS

Seuraavassa esitellään koneessa käytetyt symbolit.

Varmista, että ymmärrät niiden merkityksen, ennen kuin aloitat koneen käytön.

	R36DA: Akkutoiminen imuri
	Loukkaantumisriskin vähentämiseksi käyttäjän on luettava käyttöopas.
	Koskee vain EU-maitaÄlä hävitä sähkötyökaluja tavallisen kotitalousjätteen mukana!Sähkö- ja elektroniikkaromua koskevanEU-direktiivin 2012/19/EU ja senmaakohtaisten sovellusten mukaisesti käytetytsähkötyökalut on kerättävä erikseen ja vietäväympäristöystävälliseen kierrätyslaitokseen.
	Varoitus
	Kytkeminen PÄÄLLE
	Kytkeminen POIS PÄÄLTÄ
	Irrota akku

	Kiellettyä toimintaa
	SUURTEHO-tila
	KESKI-/PIENTEHO-tila
	POIS-painike

PERUSVARUSTEET

Päälaitteen (1 laite) lisäksi pakkaus sisältää sivulla 131 luetellut varusteet.

Perusvarusteet voivat muuttua ilman erillistä ilmoitusta.

LISÄVARUSTEIDEN VALITSEMINEN

Tämän koneen lisävarusteet on lueteltu sivulla 132.

Valittavat lisävarusteet voivat muuttua ilman erillistä ilmoitusta.

SOVELLUKSET

○ Kuivien pintojen kevyt imurointi

TEKNISET TIEDOT

Sähkötyökalu

MalliOminaisuus		R36DA
Nimellisjännite		36 V
Moottori		Tasasähkömoottori
Sovellutus		Kuivatyyppinen
Yhtäjaksoinen käyttöaika(Akku: BSL36A18: n käyttö)	3 (SUURTEHO)	Noin 15 min
	2 (KESKITEHO)	Noin 30 min
	1 (PIENTEHO)	Noin 60 min
Imutoiminnon taso		3 (SUURTEHO): noin 155 W2 (KESKITEHO): noin 65 W1 (PIENTEHO): noin 35 W
Pölynkeräyksen suorituskyky		560 mL
Työkalun kanssa käytettävissä oleva akku*		Monijänniteakku
Ulottuvuudet(leveys × syvyys × korkeus)		476 mm × 112 mm × 169 mm
Paino**		1,6 kg (BSL36A18)1,9 kg (BSL36B18)

* Työkalun kanssa ei voi käyttää nykyisiä akkuja (BSL3660/3626X/3626/3625/3620, BSL18....- ja BSL14....-sarjat).
** EPTA-menettelyn 01/2014 mukaisesti Paino ei sisällä lisävarusteita.

PAKKAUKSEN PURKAMINEN

Pura konetyökalu huolellisesti pakkauksesta.

LATAUS

Akku ja akkulaturi eivät sisälly tämän tuotteen toimitukseen. Lataa akut käyttämäsi laturin käsittelyohjeiden mukaisesti.

ASENNUS JA KÄYTTÖ

Toimenpide Kuva Sivu
Akun (myydään erikseen) poistaminen ja asettaminen	2	2
Pölylokeron purkaminen 3 2
Suodattimen purkaminen 4 2
Tarkista suodatin*1	5	2
Suodattimen asentaminen*2	6	3
Pölylokeron asentaminen*3	7	3
Kytkimen käyttö*4	8	3
Käyttötapa*5	10	4
Pölylokeron tyhjentäminen*6	11	5
Pölyn tehokas irrottaminen*7	12	5
Lisävarusteiden valitseminen — 132

*1 a. Roskista ja pölystä puhdas suodatin

b. Kumissa ei kulumia

c. Liittimessä ei vaurioita

*2 Jos suodatinta ei ole asetettu oikein, likaa tai nokea voi päästä tuuletinyksikköön aiheuttaen vahinkoa tai toimintavikoja.

*3 Pölylokeron voi asentaa myös niin, että suulake on ylöspäin. (Kuva 7-a)

*4	Toimintatila	Yhtäjaksoinen käyttöaika
		BSL36A18
	3 (SUURTEHO)	Noin 15 min
	2 (KESKITEHO)	Noin 30 min
	1 (PIENTEHO)	Noin 60 min

* Yhtäjaksoinen käyttöaika vaihtelee akun kunnon mukaan. Käytä taulukkoa apuna.

HUOMAA

○ Vähennä laitteen käytönaikaista melua laittamalla tila 1 päälle.

○ Kun käytät tilaa 3 tiettyjen pintojen, kuten mattojen imurointiin, imuteho voi saada toimenpiteen tuntumaan raskaalta. Vaihda näin ollen tilan 3 sijasta tilaan 1 tai 2.

*5 Kiinnitä suulake tai pidennysputki niin, että käännät sitä nuolen osoittamaan suuntaan samalla kun työnnät sitä sisään.

Kierrä samalla tavalla nuolen osoittamaan suuntaan, kun irrotat jommankumman. (Kuva 10-a)

Kääntäminen vastakkaiseen suuntaan voi saada pölylokeron irtoamaan kotelosta.

\*6 HUOMAA

○ Suuntaa imuaukko alaspäin, sillä pöly voi levitä, kun irrotat pölylokeron.

○ Jos imuteho ei palaudu pölyn pois heittämisen jälkeen, puhdista suodatin. (Katso sivun 66 kohta "Suodattimen puhdistaminen".)

*7 Laitteeseen on sisäänrakennettu pölylokeron poiston yhteydessä toimiva mekanismi suodattimeen kiinnittyneen pölyn pois raaputtamiseksi.

Jos tarvitaan tehokkaampaa pölyn raaputtamista, kääntele pölylokeroa toistuvasti edestakaisin (vähintään 2 – 3 kertaa).

Samalla kun pitelet laitetta niin, ettei pölylokero irtoa kotelosta, kääntele pölylokeroa hieman ja toistuvasti osoitettuihin suuntiin.

MERKKIVALO (Kuva 9)

Suodattimen puhdistusta koskeva huomautus

Merkkivalo alkaa vilkkua, kun suodatin tukkeutuu ja imuteho laskee.

Pääyksiköstä kuuluu nouseva ja laskeva ääni.

Tämä ei kuitenkaan ole merkki viasta.

Jos näin käy, tyhjennä heti pölylokero ja puhdista suodatin. (Katso kuva 11, kuva 12 sekä sivun 66 kohta "HUOLTO JA TARKASTUS".)

Imuaukon tukkeutumista koskeva huomautus

Mikäli imuaukko tukkeutuu käytön aikana esimerkiksi imuroitaessa mattoja, pääyksiköstä kuuluu sykäyksittäinen ääni ja merkkivalo alkaa vilkkua. Tämä ei kuitenkaan ole merkki viasta.

Poista imuaukon tukos näin käydessä.

HUOMAA

Suodattimen tai imuaukon mennessä tukkoon moottorin lämpösujoaus pysäyttää laitteen.

HUOLTO JA TARKASTUS

VAROITUS

○ Laita kytkin pois päältä ja irrota akku laitteen tarkastusta ja huoltoa varten.
- Älä työskentele märin käsin. Siitä voi aiheutua sähköisku tai henkilövahinkoja.

1. Suodattimen puhdistaminen

VARO

○ Älä pese suodatinta pesukoneessa.
○ Alä pese suodatinta kuumassa vedessä tai kuivaa sitä avotulen ääressä.
- Älä irrota tuulettimen suodatinta ja suodattimen pidikettä. Jos imurointiteho on heikko, vaikka pölylokero olisi tyhjennetty, irrota suodatin ja pese se kylmässä tai lämpimässä vedessä. (Vesi ei saa olla liian kuumaa koskettavaksi.) Kuivata suodatin pesun jälkeen suojassa suoralta auringonvalolta. (Kuva 13-a) Jos tuulettimen suodattimessa on pölyä, pitele imuria niin, että tuulettimen suodatin osoittaa alaspäin, jotta moottoriin ei pääse pölyä, ja puhdista suodatin kevyesti pienellä harjalla, kuten käytetyllä hammasharjalla. Älä harjaa voimakkaasti. (Kuva 13-b)

HUOMAA

• Älä käytä bensiiniä, tinneriä, bentseeniä tai kerosiinia, sillä ne voivat sulattaa muovia.
  ○ Älä käytä sumutuslaitetta tai vastaavaa työvälinettä suodattimen, tuulettimen suodattimen tai itse laitteen puhdistamiseen. (Kuva 13-c)

Muussa tapauksessa lika voi työntyä laitteeseen ja aiheuttaa toimintahäiriön.

2. Kiinnitysruuvien tarkistaminen

Tarkista kaikki kiinnitysruuvit säännöllisesti ja varmista, että ne on kunnolla kiristetty. Jos ruuvit ovat löysällä, kiristä ne välittömästi. Tämän tekemättä jättäminen voi aiheuttaa vakavan vaaran.

3. Moottorin huolto

Moottorin käämi on sähkötyökalun "ydin". Ole varovainen, jotta käämi ei vahingoitu ja/tai altistu öljylle tai vedelle.

4. Liittimien tarkastus

Varmista, että liittimillä ei ole lastuja tai pölyä. Tarkista tarvittaessa ennen käyttöä, käytön aikana ja sen jälkeen.

VARO

Poista liittimille mahdollisesti kerääntynyt lika ja pöly. Muussa tapauksessa seurauksena voi olla toimintahäiriö.

5. Ulkopuolen puhdistaminen

Jos työkalu on likainen, pyyhi se kuivalla pehmeällä liinalla tai saippuaveteen kostutetulla liinalla. Älä käytä klooripitoisia liuottimia, bensiiniä tai tinneriä, sillä ne sulattavat muovia.

6. Varastointi

Säilytä johdotonta imuria paikassa, jonka lämpötila on alle 50°C ja jossa imuri on poissa lasten ulottuvilta. Kun säilytät laitetta pystyasennossa, kiinnitä hihna ripustimen koukkuun.

HUOMAA

○ Älä säilytä laitetta paikassa, jossa lapset voivat yltää siihen tai ottaa sen esiin.
○ Älä säilytä laitetta kosteassa paikassa tai niin, että se altistuu sateelle.
○ Alä säilytä laitetta suorassa auringonvalossa tai paikassa, jonka lämpötila voi muuttua yllättäen.
○ Alä säilytä laitetta paikassa, jossa on tulenarkoja aineita, jotka voivat syttyä tai räjähtää.
○ Älä jätä laitetta nojaamaan seinää vasten kiinnittämättä sitä paikalleen hihnalla. (Kuva 14)
Muussa tapauksessa laitteen kaatuminen voi aiheuttaa vahinkoa.

VARO

Sähkötyökalujen käytössä ja huollossa on aina noudatettava kussakin maassa voimassa olevia turvaohjeita ja normeja.

Tärkeä huomautus HiKOKIn akkutoimisten sähkötyökalujen akuista

Käytä aina jotain määrittämistämme alkuperäisistä akuista. Emme voi taata akkutoimisen sähkötyökalumme turvallisuutta ja toimivuutta, kun sitä käytetään muun kuin määrittämämme akun kanssa tai kun akku puretaan ja sitä muunnellaan (esimerkiksi kennojen tai muiden sisäosien purku ja vaihto).

TAKUU

Myönnämme HiKOKI-sähkötyökaluille takuun lakisääteisten/kansallisten erityissääntelyiden mukaisesti. Tämä takuu ei kata vikoja tai vaurioita, jotka johtuvat vääränlaisesta tai kielletystä käytöstä tai normaalista kulumisesta. Reklamaatiotapauksessa lähetä purkamaton sähkötyökalu ja tämän käyttöoppaan lopussa oleva TAKUUSERTIFIKAATTI valtuutettuun HiKOKI-huoltokeskukseen.

ONGELMANRATKAISU

Käytä alla olevan taulukon tarkastusohjeita, kun työkalu ei toimi normaalisti. Jos ongelma ei korjaudu, kysy neuvoa jälleenmyyjältäsi tai HiKOKIn valtuutetusta huoltokeskuksesta.

Oire Mahdollinen	syy Korjaus
Työkalu ei käynnisty	Akkuvirtaa ei ole jäljellä	Lataa akku.
Työkalu pysähtyi yllättäen	Tuuletin on tukkeutunut pölystä, mikä aiheuttaa ylikuormitusta	Ota yhteyttä myyjään ja järjestä tuulettimen purku ja puhdistus.
	Akku on ylikuumentunut.	Anna akun jäähtyä.
	Moottori on ylikuumentunut.	Heitä pöly pois ja puhdista suodatin.Anna moottorin jäähtyä tämän jälkeen.
Heikko imuteho	Pölylokero on täynnä.	Heitä pöly pois.
	Suulake on tukossa.	Poista este.
	Suulake tai pidennysputki on löysällä.	Kiristä yksikkö tiukasti.
	Suulake tai pidennysputki on haljennut tai vioittunut.	Vaihda yksikkö uuteen.
	Suodatin on tukossa.	Käännä pölylokeroa ja raaputa pöly pois pölynpoistoterällä tai poista suodatin ja lyö sitä kevyesti tai huuhtele se vedellä.
Poistoputki tai pääyksikkö on kuuma	Moottori ylikuumenee, koska pölylokero on täynnä tai suodatin tukossa.	Heitä pöly pois. Tai toisessa tapauksessa, puhdista suodatin.
Poikkeava ääni / epämiellyttävä haju	Suodatinta ei ole asennettu oikein, jolloin vierasta ainesta pääsee moottoriin.	Poista pölylokero, suuntaa imuaukko alaspäin ja poista vieras aines ja pöly ravistelemalla laitetta kevyesti.Jos poikkeavaa ääntä tai epämiellyttävää hajua ilmenee yhä, moottori voi olla vaurioitunut. Lopeta käyttö välittömästi ja järjestä korjaus.
Akku ei mene paikalleen	Yritetään asentaa muuta kuin työkalulle tarkoitettua akkua.	Asenna monijännitetyyppinen akku.
