R36DA - Odkurzacz HiKOKI - Bezpłatna instrukcja obsługi

Typ produktu	Odkurzacz bezprzewodowy
Marka	HiKOKI
Model	R36DA
Napięcie nominalne	36 V
Silnik	DC (prąd stały)
Zastosowanie	Nieintensywne odkurzanie suchych powierzchni (typ suchy)
Pojemność pojemnika na kurz	560 ml
Maksymalny czas pracy (tryb niski)	Ok. 60 min (z baterią BSL36A18)
Czas pracy w trybie średnim	Ok. 30 min
Czas pracy w trybie wysokim	Ok. 15 min
Maksymalna siła ssania	Ok. 155 W
Moc w trybie średnim	Ok. 65 W
Moc w trybie niskim	Ok. 35 W
Wymiary (dł. × szer. × wys.)	476 × 112 × 169 mm
Waga (z baterią BSL36A18)	1,6 kg
Waga (z baterią BSL36B18)	1,9 kg
Kompatybilna bateria	Multi-volt (sprzedawana osobno)
Akcesoria w zestawie	Dysza szczelinowa, dysza podłogowa, przedłużacz, pasek
Filtr	Można prać w zimnej lub letniej wodzie (nie prać w pralce)
Wskaźnik zatkania filtra	Tak, za pomocą lampki kontrolnej i pulsującego dźwięku
Bezpieczeństwo	Ochrona przed przeciążeniem, przegrzaniem i głębokim rozładowaniem baterii
Konserwacja	Regularne czyszczenie filtra, sprawdzanie śrub, przechowywanie w suchym miejscu
Możliwość naprawy	Naprawy wyłącznie przez autoryzowanego agenta HiKOKI

Często zadawane pytania - R36DA HiKOKI

Jakich rodzajów zanieczyszczeń nie należy odkurzać za pomocą HiKOKI R36DA?

Zabrania się odkurzania cieczy, iskier, przedmiotów o wysokiej temperaturze (zapalony papieros), substancji łatwopalnych (benzyna, rozpuszczalnik), substancji wybuchowych, przedmiotów ostrych (gwoździe, szkło) oraz pyłów przewodzących (proszek metalowy).

Jak wyczyścić filtr odkurzacza?

Wyjmij pojemnik na kurz, a następnie filtr. Umyj go w zimnej lub letniej wodzie bez detergentu. Nie używaj pralki, gorącej wody, ognia ani sprężonego powietrza. Pozostaw do wyschnięcia z dala od słońca przed ponownym montażem.

Co zrobić, jeśli odkurzacz nagle się zatrzyma?

Może to być spowodowane rozładowaną baterią (naładuj ją), przegrzaniem baterii (pozostaw do ostygnięcia) lub przeciążeniem silnika (wyczyść filtr i pojemnik na kurz). Jeśli problem nie ustępuje, skontaktuj się z autoryzowanym serwisem.

Jakie baterie są kompatybilne z R36DA?

Tylko baterie Multi-volt HiKOKI (modele BSL36A18 i BSL36B18) są kompatybilne. Starsze serie BSL3660, BSL3626, BSL18... i BSL14... nie mogą być używane.

Jak opróżnić pojemnik na kurz?

Wyłącz urządzenie i wyjmij baterię. Skieruj port wlotowy w dół, aby uniknąć rozsypania. Zdemontuj pojemnik na kurz i opróżnij go. Aby skutecznie oczyścić filtr, obróć pojemnik kilka razy w przód i w tył przed jego wyjęciem.

Co oznacza migająca lampka kontrolna z pulsującym dźwiękiem?

Oznacza to, że filtr jest zatkany lub port wlotowy jest zablokowany. Opróżnij pojemnik na kurz i wyczyść filtr. Jeśli port jest zablokowany (np. na dywanie), usuń przeszkodę.

Czy można używać odkurzacza na zewnątrz lub w deszczu?

Nie, odkurzacz nie jest wodoszczelny. Nigdy nie używaj go na zewnątrz, w deszczu ani w pobliżu wody lub oleju. Uszkodzenie izolacji może spowodować porażenie prądem lub pożar.

Jak przechowywać odkurzacz?

Przechowuj go w suchym miejscu o temperaturze poniżej 50°C, poza zasięgiem dzieci. Unikaj bezpośredniego światła słonecznego i gwałtownych zmian temperatury. Użyj paska do zawieszenia na wieszaku i nie stawiaj go przy ścianie bez mocowania.

Jakie akcesoria są dostarczane z odkurzaczem?

Opakowanie zawiera dyszę szczelinową, dyszę podłogową, przedłużacz oraz pasek. Inne akcesoria są dostępne opcjonalnie (patrz strona 132 instrukcji).

Jak konserwować styki baterii?

Przed i po użyciu sprawdź, czy na stykach nie gromadzą się wióry ani kurz. W razie potrzeby wyczyść je suchą szmatką. Nie pozostawiaj przewodzących zanieczyszczeń w etui do przechowywania, aby uniknąć zwarć.

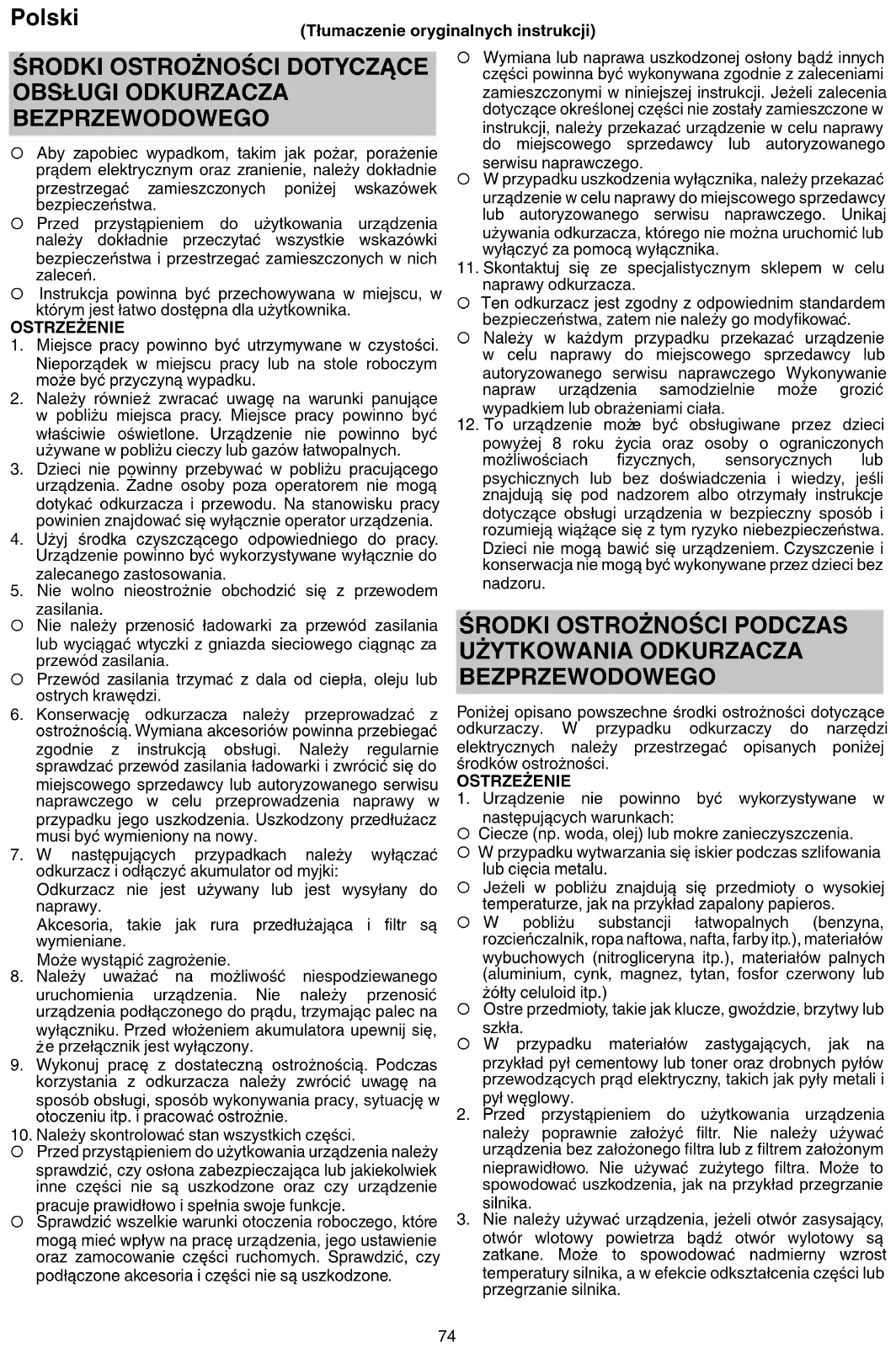

INSTRUKCJA OBSŁUGI R36DA HiKOKI

○ Aby zapobiec wypadkom, takim jak pożar, porażenie prądem elektrycznym oraz zranienie, należy dokładnie przestrzegać zamieszczonych poniżej wskazówek bezpieczeństwa.
○ Przed przystąpieniem do użytkowania urządzenia należy dokładnie przeczytać wszystkie wskazówki bezpieczeństwa i przestrzegać zamieszczonych w nich zaleceń.
○ Instrukcja powinna być przechowywana w miejscu, w którym jest łatwo dostępna dla użytkownika.

OSTRZEŻENIE

1. Miejsce pracy powinno być utrzymywane w czystości. Nieporządek w miejscu pracy lub na stole roboczym może być przyczyną wypadku.
2. Należy również zwracać uwagę na warunki panujące w pobliżu miejsca pracy. Miejsce pracy powinno być właściwie oświetlone. Urządzenie nie powinno być używane w pobliżu cieczy lub gazów łatwopalnych.
3. Dzieci nie powinny przebywać w pobliżu pracującego urządzenia. Żadne osoby poza operatorem nie mogą dotykać odkurzacza i przewodu. Na stanowisku pracy powinien znajdować się wyłącznie operator urządzenia.
4. Użyj środka czyszczącego odpowiedniego do pracy. Urządzenie powinno być wykorzystywane wyłącznie do zalecanego zastosowania.
5. Nie wolno nieostrożnie obchodzić się z przewodem zasilania.
   ○ Nie należy przenosić ładowarki za przewód zasilania lub wyciągać wtyczki z gniazda sieciowego ciągnąc za przewód zasilania.
   ○ Przewód zasilania trzymać z dala od ciepła, oleju lub ostrych krawędzi.
6. Konserwację odkurzacza należy przeprowadzać z ostrożnością. Wymiana akcesoriów powinna przebiegać zgodnie z instrukcją obsługi. Należy regularnie sprawdzać przewód zasilania ładowarki i zwrócić się do miejscowego sprzedawcy lub autoryzowanego serwisu naprawczego w celu przeprowadzenia naprawy w przypadku jego uszkodzenia. Uszkodzony przedłużacz musi być wymieniony na nowy.
7. W następujących przypadkach należy wyłącać odkurzacz i odłączyć akumulator od myjki:
   Odkurzacz nie jest używany lub jest wysyłany do naprawy.
   Akcesoria, takie jak rura przedłużająca i filtr są wymieniane. Może wystąpić zagrożenie.
8. Należy uważać na możliwość niespodziewanego uruchomienia urządzenia. Nie należy przenosić urządzenia podłączonego do prądu, trzymając palec na wyłączniku. Przed włożeniem akumulatora upewnij się, że przełącznik jest wyłączony.
9. Wykonuj pracę z dostateczną ostrożnością. Podczas korzystania z odkurzacza należy zwrócić uwagę na sposób obsługi, sposób wykonywania pracy, sytuację w otoczeniu itp. i pracować ostrożnie.
10. Należy skontrolować stan wszystkich części.
    ○ Przed przystąpieniem do użytkowania urządzenia należy sprawdzić, czy osłona zabezpieczająca lub jakiekolwiek inne części nie są uszkodzone oraz czy urządzenie pracuje prawidłowo i spełnia swoje funkcje.
    ○ Sprawdzić wszelkie warunki otoczenia roboczego, które mogą mieć wpływ na pracę urządzenia, jego ustawienie oraz zamocowanie części ruchomych. Sprawdzić, czy podłączone akcesoria i części nie są uszkodzone.

○ Wymiana lub naprawa uszkodzonej osłony bądź innych części powinna być wykonywana zgodnie z zaleceniami zamieszczonymi w niniejszej instrukcji. Jeżeli zalecenia dotyczące określonej części nie zostały zamieszczone w instrukcji, należy przekazać urządzenie w celu naprawy do miejscowego sprzedawcy lub autoryzowanego serwisu naprawczego.
○ W przypadku uszkodzenia wyłącznika, należy przekazać urządzenie w celu naprawy do miejscowego sprzedawcy lub autoryzowanego serwisu naprawczego. Unikaj używania odkurzacza, którego nie można uruchomić lub wyłączyć za pomocą wyłącznika.
11. Skontaktuj się ze specjalistycznym sklepem w celu naprawy odkurzacza.
○ Ten odkurzacz jest zgodny z odpowiednim standardem bezpieczeństwa, zatem nie należy go modyfikować.
○ Należy w każdym przypadku przekazać urządzenie w celu naprawy do miejscowego sprzedawcy lub autoryzowanego serwisu naprawczego Wykonywanie napraw urządzenia samodzielnie może grozić wypadkiem lub obrażeniami ciała.
12. To urządzenie może być obsługiwane przez dzieci powyżej 8 roku życia oraz osoby o ograniczonych możliwościach fizycznych, sensorycznych lub psychicznych lub bez doświadczenia i wiedzy, jeśli znajdują się pod nadzorem albo otrzymały instrukcje dotyczące obsługi urządzenia w bezpieczny sposób i rozumieją wiążące się z tym ryzyko niebezpieczeństwa. Dzieci nie mogą bawić się urządzeniem. Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci bez nadzoru.

ŚRODKI OSTROŻNOŚCI PODCZAS UŻYTKOWANIA ODKURZACZA BEZPRZEWODOWEGO

Poniżej opisano powszechne środki ostrożności dotyczące odkurzaczy. W przypadku odkurzaczy do narzędzi elektrycznych należy przestrzegać opisanych poniżej środków ostrożności.

OSTRZEŻENIE

1. Urządzenie nie powinno być wykorzystywane w następujących warunkach:

○ Cieczé (np. woda, olej) lub mokre zanieczyszczenia.

○ W przypadku wytwarzania się iskier podczas szlifowania lub cięcia metalu.

○ Jeżeli w pobliżu znajdują się przedmioty o wysokiej temperaturze, jak na przykład zapalony papieros.

○ W pobliżu substancji łatwopalnych (benzyna, rozcieńczalnik, ropa naftowa, nafta, farby itp.), materiałów wybuchowych (nitrogliceryna itp.), materiałów palnych (aluminium, cynk, magnez, tytan, fosfor czerwony lub żółty celuloid itp.)

Ostre przedmioty, takie jak klucze, gwoździe, brzytwy lub szkła.

○ W przypadku materiałów zastygających, jak na przykład pył cementowy lub toner oraz drobnych pytów przewodzących prąd elektryczny, takich jak pyły metali i pył węglowy.

1. Przed przystąpieniem do użytkowania urządzenia należy poprawnie założyć filtr. Nie należy używać urządzenia bez założonego filtra lub z filtrem założonym nieprawidłowo. Nie używać zużytego filtra. Może to spowodować uszkodzenia, jak na przykład przegrzanie silnika.

2. Nie należy używać urządzenia, jeżeli otwór zasysający, otwór wlotowy powietrza bądź otwór wylotowy są zatkane. Może to spowodować nadmierny wzrost temperatury silnika, a w efekcie odkształcenia części lub przegrzanie silnika.

3. Nie używać urządzenia, gdy jego otwór włotowy lub dysza podłogowa jest zatkana ciałami obcymi. Może to spowodować nadmierny wzrost temperatury silnika, a w efekcie odkształcenia części lub przegrzanie silnika.

4. W przypadku nagłego upuszczenia lub przewrócenia urządzenia należy sprawdzić, czy nie są widoczne jakiekolwiek pęknięcia lub odkształcenia. Pęknięcie, złamanie lub odkształcenie części urządzenia może spowodować obrażenia ciała.
5. Jeśli urządzenie jest uszkodzone lub podczas pracy występują niecodziennie dźwięki, należy je natychmiast wyłączyć i przekazać do naprawy miejscowemu sprzedawcy lub autoryzowanemu punktowi serwisowemu. Dalsze używanie uszkodzonego urządzenia może spowodować obrażenia ciała.
6. Urządzenie przeznaczone jest wyłącznie do użytku w pomieszczeniach. Nie wolno używać urządzenia w czasie deszczu. Trzymać z dala od wody lub oleju. Może wystąpić nieprawidłowe działanie, ponieważ to urządzenie nie jest wodoodporne.

DODATKOWE WSKAZÓWKI BEZPIECZEŃSTWA

1. Zawsze należy ładować akumulator w temperaturze pomiędzy 0 – 40°C. Jeżeli temperatura spadnie poniżej 0°C, może to być przyczyną przeładowania, które jest zjawiskiem niebezpiecznym. Akumulator nie może być ładowany w temperaturze wyższej niż 40°C. Najbardziej odpowiednia do ładowania to 20 – 25°C.

2. Nie używaj ładowarki w trybie ciągłym. Po zakończeniu ładowania pozostawić ładowarkę na około 15 minut przed rozpoczęciem ładowania kolejnego akumulatora.

3. Komorę, w której umieszczany jest akumulator, należy chronić przed zabrudzeniem.

4. Nigdy nie demontować akumulatora ani ładowarki.

5. Nigdy nie zwierać zacisków akumulatora. Zwarcie zacisków akumulatora powoduje wygenerowanie wysokiego napięcia i przegrzanie. Wynikiem tego może być spalenie lub uszkodzenie akumulatora.

6. Korzystanie z w pełni wyczerpanego akumulatora spowoduje uszkodzenie ładowarki.

7. W otwory wentylacyjne ładowarki nie wolno wkładać żadnych przedmiotów. Umieszczanie w otworach wentylacyjnych ładowarki metalowych lub łatwopalnych przedmiotów powoduje powstanie zagrożenia porażeniem prądem lub uszkodzenia ładowarki.

8. Nie należy spoglądać bezpośrednio w światło, aby nie narażać oczu na jego działanie. Wystawienie oczu na stałe działanie światła grozi uszkodzeniem wzroku.

9. Nie należy narażać panelu kontrolnego na silne uderzenie lub go niszczyć. Może to prowadzić do usterki.

10. Nie używać produktu, jeśli narzędzie lub styki akumulatora (mocowanie akumulatora) są odkształcone. Włożenie akumulatora do narzędzia może spowodować zwarcie, które może prowadzić do emisji dymu lub zapłonu.

11. Utrzymywać styki narzędzia (mocowanie akumulatora) wolne od opiłków, wiórów i pyłu.

12. Przed użyciem sprawdzić, czy w okolicy styków akumulatora nie doszło do nagromadzenia wiórów, opiłków i pyłu.

13. Podczas eksploatacji unikać opadania wiórów, opiłków lub pyłu z narzędzia na akumulator.
    ○ W przypadku wstrzymania pracy lub po użytku nie pozostawiać narzędzia w miejscu narażonym na spadające opiłki, wióry lub pył.
    ○ Wytrzyj kurz, brud, wodę lub inną ciecz, która może zbierać się na złączu akumulatora. W przeciwnym razie może dojść do zwarcia, które może prowadzić do emisji dymu lub zapłonu.

14. Akumulatora nie wolno wrzucać do ognia. Podpalenie akumulatora może spowodować jego wybuch.

15. Akumulator należy przekazać do punktu sprzedaży, w którym został zakupiony, kiedy tylko jego żywotność po naładowaniu uniemożliwia jego efektywne użytkowanie. Nie wyrzucać zużytego akumulatora.

UWAGI DOTYCZĄCE AKUMULATORA LITOWO-JONOWEGO

W celu wydłużenia żywotność akumulatora litowo-jonowego został on wyposażony w funkcję wyłączania zasilania.

W przypadkach 1 – 3 opisanych poniżej, podczas używania produktu, silnik może się zatrzymać nawet jeśli jest włączony. Nie jest to oznaką awarii, ale efektem działania funkcji wyłączania.

1. Gdy akumulator się wyczerpie, silnik się wyłączy.
   W takim wypadku akumulator należy niezwłocznie naładować.
2. Silnik może się wyłączyć w przypadku przeciążenia elektronarzędzia. W takim przypadku należy wyłączyć narzędzie i wyeliminować przyczynę przeciążenia. Po wyeliminowaniu przeciążenia elektronarzędzie może być ponownie użytkowane.
3. Jeżeli w warunkach intensywnej pracy akumulator się przegrzeje, może to spowodować przerywanie zasilania z akumulatora.
   W takim wypadku należy zaprzestać używania akumulatora i pozostawić go do ostygnięcia. Po wyeliminowaniu przeciążenia elektronarzędzie może być ponownie użytkowane.

Dodatkowo należy stosować się do poniższych ostrzeżeń i wskazówek.

OSTRZEŻENIE

Aby zapobiec wyciekom z akumulatora, jego przegrzaniu, emisji dymu, wybuchowi lub zapaleniu się akumulatora, należy podjąć wszystkie wymienione poniżej środki ostrożności.

1. Należy się upewnić, że wióry i pył nie gromadzą się na akumulatorze.
   ○ Podczas pracy należy zwracać uwagę, aby wióry i pył nie opadały na akumulator.
   O Należy zwracać uwagę, aby wióry i pył, które opadają na akumulator, nie gromadziły się na jego powierzchni.
   ○ Nie przechowywać nieużywanych akumulatorów w miejscach, w których mogą one wejść w kontakt z wiórami i pyłem.

○ Przed przechowywaniem akumulatora należy usunąć z niego wióry i pył; akumulatora nie należy przechowywać razem z metalowymi przedmiotami (śruby, gwoździe itp.).

1. Akumulatora nie wolno nakłuwać ostrymi przedmiotami, takimi jak gwoździe, uderzać młotkiem, deptać, rzucać ani poddawać wstrząsom.

2. Nie używać akumulatora, który nosi wyraźne ślady uszkodzenia lub odkształcenia.

3. Nie korzystać z akumulatora umieszczonego z odwróconą biegunowością.

4. Nie podłączać akumulatora bezpośrednio do gniazda sieciowego lub gniazda zapalniczki samochodowej.

5. Nie używać akumulatora do celów innych, niż zgodne z jego przeznaczeniem.

6. Jeśli ładowanie akumulatora nie powiedzie się, nawet po upływie określonego czasu ładowania, należy natychmiast przerwać ładowanie.

7. Nie poddawać akumulatora działaniu wysokiej temperatury ani wysokiego ciśnienia, np. poprzez umieszczanie go w kuchence mikrofalowej, suszarce lub pojemniku ciśnieniowym.

8. W przypadku wycieku lub pojawienia się nieprzyjemnego zapachu upewnić się, że akumulator znajduje się z dala od źródeł ognia.

Polski

1. Nie używać akumulatora w miejscach, w których generowane są silne, elektryczne ładunki statyczne.
2. Jeśli w trakcie użytkowania, ładowania lub przechowywania akumulatora pojawi się nieprzyjemny zapach, dojdzie do wycieku, przegrzania, odbarwienia lub odkształcenia, bądź jeśli pojawi się jakakolwiek inna nieprawidłowość, akumulator należy natychmiast wyjąć z elektronarzędzia lub ładowarki i zaprzestać jego użytkowania.
3. Nie zanurzać akumulatora ani nie dopuść do dostania się do wnętrza jakiejkolwiek cieczy. Dostanie się do wnętrza cieczy przewodzącej prąd, takiej jak woda, może spowodować uszkodzenia skutkujące pożarem lub wybuchem. Akumulator należy przechowywać w chłodnym, suchym miejscu, z dala od materiałów palnych i łatwopalnych. Należy unikać miejsc narażonych na działanie gazów korozyjnych.

UWAGA

1. Jeśli elektrolit wyciekający z akumulatora dostanie się do oczu, nie wolno pocierać podrażnionego miejsca; oczy należy dokładnie przemyć czystą wodą, np. z kranu, i niezwłocznie skontaktować się z lekarzem.

Nieusunięty elektrolit może spowodować uszkodzenie wzroku.

1. W przypadku kontaktu elektrolitu ze skorą lub odzieżą, miejsce kontaktu należy natychmiast dokładnie przemyć czystą wodą, np. z kranu.

Elektrolit może spowodować podrażnienie skóry.

1. Jeśli w trakcie pierwszego użycia akumulatora stwierdzona zostanie obecność rdzy, pojawi się nieprzyjemny zapach, dojedzie do przegrzana, odbarwienia, odkształcenia i/lub pojawią się inne nieprawidłowości, należy zaprzestać jego użytkowania i zwrócić go do dostawcy lub sprzedawcy.

OSTRZEŻENIE

Jeżeli przedmiot wykonany z materiału przewodzącego wejdzie w kontakt z zaciskiem akumulatora litowo-jonowego, może dojść do zwarcia akumulatora, a w wyniku tego – do pożaru. Przechowując akumulator litowo-jonowy należy stosować się do poniższych zaleceń.

○ W opakowaniu do przechowywania nie wolno umieszczac żadnych przedmiotów wykonanych z materiałów przewodzących, gwoździ ani drutów, takich jak druty żelazne i druty miedziane.
○ Aby zapobiec zwarciom, akumulator należy umieścić w elektronarzędziu lub w przypadku przechowywania, założyć na niego pokrywę, tak aby wywietrznik został zakryty.

INFORMACJE DOTYCZĄCE TRANSPORTU AKUMULATORA LITOWO-JONOWEGO

Podczas transportowania akumulatora litowo-jonowego należy przestrzegać następujących środków ostrożności.

OSTRŽEŽENIE

Należy powiadomić firmę transportową, że opakowanie zawiera akumulator litowo-jonowy, powiadomić firmę o jego mocy wyjściowej i postępować zgodnie z poleceniami firmy transportowej przy organizowaniu transportu.

○ Akumulatory litowo-jonowe, które przekraczają moc 100 Wh, są w klasyfikacji ładunku określone jako niebezpieczne towary i będą wymagać specjalnych procedur aplikacji.
○ W przypadku transportu za granicę, muszą być zgodne z międzynarodowymi przepisami prawa oraz zasadami i przepisami kraju docelowego.

- Jeśli BSL36B18 jest zainstalowany w elektronarzędziu, moc wyjściowa przekroczy 100 Wh, a urządzenie zostanie określone jako niebezpieczne towary w klasyfikacji ładunku.

Moc wyjściowa Wh Numer 2 lub 3 cyfrowy

NAZWY CZĘŚCI (Rys. 1 – Rys. 14)

1	Dioda LED Uchwyt dyszy	13
2	Tabliczka znamionowa	Otwor	wlotowy
3	Silnik	15	Zatrzask
4	Obudowa	16	Wystający znacznik
5	Pojemnik na kurz	17	Filtr
6	Akumulator	18	Uchwyt fi ltra
7	Pasek	19	Projekcja
8	Panel przycisków	20	Rowki obudowy
9	Lampka kontrolna	21	Pył
10	Rura przedłużająca	22	Noże do usuwania kurzu (3 szt.) (zamocowane wewnątrz pojemnika na kurz)
11	Dysza szczelinowa	23	Filtr wentylatora
12	Dysza podłogowa

SYMBOLE

OSTRZEŻENIE

Następujące oznaczenia są symbolami używanymi w instrukcji elektronarzędzia. Przed rozpoczęciem użytkowania należy się upewnić, że ich znacznie jest zrozumiałe.

	R36DA: Odkurzacz bezprzewodowy
	Aby zmniejszyć ryzyko odniesienia obrażeń, użytkownik powinien przeczytać instrukcję obsługi.
	Dotyczy tylko państw UEElektronarzędzi nie wolno wyrzucać wraz z odpadami z gospodarstwa domowego!Zgodnie z Dyrektywą Europejską 2012/19/UE w sprawie zużytego sprzętu elektrycznego i elektronicznego oraz wprowadzeniem jej zgodnie z prawem krajowym, zużyte elektronarzędzia należy posegregować i oddać do recyklingu w sposób przyjazny dla środowiska w wyspecjalizowanym zakładzie utylizacji.
	Ostrzeżenie
	Włączanie
	Wyłączanie
	Odlącz akumulator
	Działanie niedozwolone
	Tryb WYSOKI
	Tryb ŚREDNI/NISKI
	Przycisk WYŁ.

AKCESORIA STANDARDOWE

Poza elektronarzędziem (1 narzędzie) w opakowaniu znajdują się akcesoria wymienione na stronie 131.

Akcesoria standardowe mogą ulec zmianie bez wcześniejszego zawiadomienia.

WYBÓR AKCESORIÓW

Akcesoria do tej maszyny zostały wymienione na stronie 132.

Wybór akcesoriów może ulec zmianie bez wcześniejjszego uprzedzenia.

ZASTOSOWANIA

○ Sporadyczne odkurzanie suchych powierzchni

SPECYFIKACJE TECHNICZNE

Elektronarzędzie

ModelPozycja		R36DA
Napięcie znamionowe 36 V
Silnik Silnik prądu stałego
Zastosowania Typ suchy
Czas ciągłej pracy(Akumulator:przy użyciuBSL36A18)	3 (WYSOKI)	Około 15 min.
	2 (ŚREDNI)	Około 30 min.
	1 (NISKI)	Około 60 min.
Prędkość pracy ssącej		3 (WYSOKI): około 155 W2 (ŚREDNI): około 65 W1 (NISKI): około 35 W
Wydajność zbierania kurzu		560 mL
Akumulator dostępny dla tego narzędzia*		Akumulator wielonapięciowy
Wymiary(szer. × gł. × wys.)		476 mm × 112 mm × 169 mm
Ciężar**		1,6 kg (BSL36A18)1,9 kg (BSL36B18)

* Z opisywanym narzędziem nie można stosować istniejących akumulatorów (BSL3660/3626X/3626/3625/3620, z serii BSL18.... i BSL14....).
** Zgodnie z procedurą EPTA 01/2014 Waga nie obejmuje akcesoriów.

ROZPAKOWANIE

Narzędzie elektryczne powinno być rozpakowane ostrożnie.

ŁADOWANIE

Akumulator i ładowarka nie są dołączone do tego produktu. W przypadku akumulatorów, należy je ładować zgodnie z instrukcją obsługi używanej ładowarki.

MONTAŻ I OBSŁUGA

Działanie	Rysunek	Strona
Wyjmowanie i wkładanie akumulatora (sprzedawany oddzielnie)	2	2
Demontaż pojemnika na kurz 3 2
Demontaż fi ltra 4 2
Sprawdzić fi ltr1	5	2
Montaż fi ltră2	6	3
Montaż pojemnika na kurz*3	7	3
Obsługa wyłącznika*4	8	3
Jak używać*5	10	4
Opróżnianie pojemnika na kurz*6	11	5
Efektywne usuwanie kurzu*7	12	5
Wybór akcesoriów — 132

*1 a. Filtr wolny od zanieczyszczeń i pyłu
b. Guma nie uległa pogorszeniu
c. Złącze wolne od uszkodzeń
*2 Jeżeli filtr nie jest prawidłowo zamocowany, kurz lub brud mogą dostać się do zespołu wentylatora i spowodować uszkodzenie lub nieprawidłowe działanie.
*3 Pojemnik na kurz może być również zainstalowany wraz z dyszą skierowaną do góry. (Rys. 7-a)

Tryb	Czas ciągłej pracy
	BSL36A18
3 (WYSOKI)	Okoto 15 min.
2 (ŚREDNI)	Okoto 30 min.
1 (NISKI)	Okoto 60 min.

* Czas ciągłej pracy będzie się różnić, w zależności od stanu akumulatora. Używać tej tabeli jako przewodnika.

WSKAZÓWKA

○ Aby zmniejszyć hałas podczas użytkowania urządzenia, należy przełączyć je na tryb 1.

○ Podczas korzystania z 3 trybu na pewnych powierzchniach, takich jak dywany, siła ssąca może sprawić, że czynność będzie ciężka do wykonania. Jeśli tak się stanie, należy przełączyć na tryb 2 lub 1.

*5 Podczas mocowania dyszy lub rury przedłużającej, włożyć ją kręcąc w kierunku wskazanym przez strzałkę. Kręcić w kierunku wskazanym przez strzałkę również podczas odłączania. (Rys. 10-a)

Kręcenie w przeciwnym kierunku może spowodować odłączenie pojemnika na kurz z obudowy.

\*6 WSKAZÓWKA

○ Skierować otwór wlotowy w dół, ponieważ pył może się rozsypać podczas wyjmowania pojemnika na kurz.

○ Jeśli ssanie nie powróci do normy po usunięciu kurzu, należy wyczyścić filtr. (patrz „Czyszczenie fi ltra” na stronie 78.)

Polski

*7 To urządzenie ma wbudowany mechanizm usuwania pyłu przymocowany do filtra podczas wyjmowania pojemnika na kurz.
Aby jeszcze skuteczniej zeskrobać kurz, obracać pojemnikiem na kurz w obie strony kilkakrotnie (2 do 3 razy lub więcej).
Trzymając urządzenie w taki sposób, aby pojemnik na kurz nie odłączyć się od obudowy, delikatnie i kilkakrotnie obrócić pojemnik na kurz we wskazanych kierunkach.

LAMPKA KONTROLNA (Rys. 9)

Powiadomienie o czyszczeniu fi ltra

Jeśli filtr się zatka, a moc ssania spadnie, lampka kontrolna zacznie migać.

Jednostka główna wyemituje pulsujący dźwięk.

Nie jest to jednak oznaką usterki.

Jeśli tak się stanie, należy niezwłocznie opróżnić pojemnik na pył i wyczyścić filtr. (Patrz Rys. 11, Rys. 12, i „KONSERWACJA I INSPEKCJA” na stronie 78.)

Uwagi dotyczące niedrożności otworu włotowego

Jeśli otwór wlotowy zatka się podczas pracy - na przykład podczas odkurzania dywanów - główne urządzenie wykona pulsujący dźwięk, a lampka kontrolna się zaświeci. Nie oznacza to jednak usterki.

W takiej sytuacji należy usunąć blokadę z otworu wlotowego.

WSKAZÓWKA

W przypadku ciągłej pracy, gdy filtr jest zatkany lub gdy otwór wlotowy zostanie zablokowany, urządzenie przestanie działać po osiągnięciu pewnej temperatury, aby chronić silnik.

KONSERWACJA I KONTROLA

OSTRZEŻENIE

○ Na czas kontroli lub konserwacji, należy go wyłączyć i odłączyć akumulator.

○ Nie należy wykonywać jakichkolwiek prac mokrymi dłońmi. Może to spowodować porażenie prądem elektrycznym lub odniesienie innych obrażeń.

1. Czyszczenie fi Itra

UWAGA

○ Nie wolno myć filtra w pralce.
○ Nie wolno myć filtra w gorącej wodzie lub suszyć go w ogniu.

○ Nie odłącać filtra wentylatora ani uchwytu filtra.
Jeśli wydajność odkürzania jest niska, nawet po opróżnieniu pojemnika na kurz, wyjąć filtr i umyć go w zimnej lub ciepłej wodzie. (Woda nie powinna być gorąca w dotyku).
Po wypraniu należy suszyć z dala od bezpośredniego światła słonecznego. (Rys. 13-a)
Jeśli na filtrze wentylatora znajduje się kurz, przytrzymać odkurzacz z filtrem wentylatora skierowanym w dół, aby nie dopuścić do przedostania się pyłu do silnika i delikatnie wyczyścić za pomocą małej szczotki, takiej jak zużyta szczoteczka do zębów. Nie szczotkować energicznie. (Rys. 13-b)

WSKAZÓWKA

○ Nie używać benzyny, rozcieńczalnika, benzenu ani nafty, ponieważ mogą one stopić tworzywa sztuczne.
○ Nie używać pistoletu pneumatycznego lub podobnego narzędzia do czyszczenia filtra, filtra wentylatora lub samego urządzenia. (Rys. 13-c)
Może to spowodować wepchnięcie brudu do urządzenia i awarię.

2. Kontrola śrub mocujących

Sruby mocuj ące należy regularnie kontrolować pod kątem ich poprawnego dokręcenia. Jeżeli tvórakolwiek ze śrub jest poluzowana, należy ją natychmiast dokręcić. Niezastosowanie się do tego zalecenia może stwarzać zagrożenie.

3. Konserwacja silnika

Uzwojenie silnika jest najistotniejszym elementem elektronarzędzia. Należy zachować szczególną ostrożność, aby uzwojenie nie zostało uszkodzone i/lub nie weszło w kontakt z olejem lub wodą.

4 Kontrola styków

Sprawdzić, czy w okolicy styków nie doszło do nagromadzenia wiórów, opiłków i pyłu.

Regularnie sprawdzać przed rozpoczęciem pracy, podczas pracy i po jej zakończeniu.

UWAGA

Usunąć wszelkie opiłki, wióry lub pył, które mogły nagromadzić się na stykach.

Niezastosowanie się do tego zalecenia może spowodować wystąpienie usterki.

5. Czyszczenie powierzchni zewnętrznych

Po zabrudzeniu narzędzia, wytrzeć je miękką suchą ściereczką lub ściereczką zwilżoną wodą z mydłem. Nie używać rozpuszczalników chlorowych, benzyny ani rozcieńczalników do farb, ponieważ topią one tworzywa sztuczne.

6. Przechowywanie

Przechowywać bezprzewodową myjkę w miejscu, w którym temperatura jest niższa niż 50°C i niedostępnym dla dzieci.

Podczas przechowywania urządzenia w pozycji pionowej zaczepić pasek na wieszaku.

WSKAZÓWKA

○ Nie przechowywać w miejscu, w którym dzieci mogą łatwo dosięgnąć lub wyjąć urządzenie.
○ Nie przechowywać w wilgotnym miejscu lub w miejscu narażonym na opady deszczu.
○ Nie przechowywać w bezpośrednim świetle słonecznym lub w miejscu, w którym temperatura może nagle ulec zmianie
○ Nie przechowywać w miejscu z lotnymi materiałami, które mogłyby się zapalić lub wybuchnąć.
○ Nie stawiać urządzenia przy ścianie bez użycia paska do zamocowania go na miejscu. (Rys. 14)
Niezastosowanie się do tego może spowodować uszkodzenie na skutek upadku.

UWAGA

Podczas użytkowania i konserwacji narzędzi elektrycznych muszą być przestrzegane przepisy i standardy bezpieczeństwa.

Ważna informacja dotycząca akumulatorów do bezprzewodowych elektronarzędzi firmy HiKOKI

Należy zawsze używać jednego z naszych zalecanych, oryginalnych akumulatorów. Nie możemy zagwarantować bezpieczeństwa i wydajności działania naszych bezprzewodowych elektronarzędzi, jeżeli używane są akumulatory inne, niż zalecane przez nas lub gdy akumulator zostanie rozmontowany i zmodyfikowany (np. demontaż i wymiana ogniw lub innych części wewnętrznych).

GWARANCJA

Gwarancja na elektronarzędzia firmy HiKOKI jest udzielana z uwzględnieniem praw statutowych/przepisów krajowych. Gwarancja nie obejmuje wad i uszkodzeń powstałych w wyniku niewłaściwego lub niezgodnego z przeznaczeniem użytkowania, bądź wynikających z normalnego zużycia. W wypadku reklamacji należy dostarczyć kompletne elektronarzędzie do centrum serwisowego autoryzowanego przez firmę HiKOKI wraz z KARTĄ GWARANCYJNĄ znajdującą się na końcu instrukcji obsługi.

ROZWIĄZYWANIE PROBLEMÓW

Jeżeli urządzenie nie działa prawidłowo, należy zapoznać się z informacjami zamieszczonymi w poniższej tabeli. Jeżeli rozwiązanie problemu nadal nie jest możliwe, należy skontaktować się ze sprzedawcą lub autoryzowanym serwisem naprawczym fi rmy HiKOKI.

Symptom Możliwa przyczyna Rozwiązanie
Narzędzie nie pracuje	Akumulator się rozładował	Naładować akumulator.
Nagłe zatrzymanie narzędzia	Wentylator zatkany kurzem, powodując przeciążenie	Skontaktować się z miejscem zakupu i umówić się na demontaż i czyszczenie.
	Akumulator jest przegrzany. Pozwolić akumulatorowi ostygnąć.
	Silnik jest przegrzany.	Usuń kurz i oczyść filtr.Następnie odczekaj, aż silnik ostygnie.
Słabe ssanie	Pojemnik na kurz jest pełny.	Usunąć kurz.
	Dysza jest zatkana. Usunąć przeszkodę.
	Dysza lub rura przedłużająca są luźne.	Mocno dokręcić.
	Dysza lub rura przedłużająca jest pęknięta lub uszkodzona.	Wymienić moduł na nowy.
	Filtr jest zatkany. Obrócić pojemnik na kurz i	zeskrobaćkurz za pomocą ostrza do usuwania pyłu lub wyjąć filtr i lekko go uderzyć lub umyć wodą.
Wydech lub jednostka główna są gorące	Silnik przegrzewa się, ponieważ pojemnik na kurz jest pełny lub filtr jest zatkany.	Usunąć kurz. Lub wyczyścić filtr.
Nietypowy hałas/nieprzyjemny zapach	Filtr nie jest prawidłowo zainstalowany, w wyniku czego ciała obce dostają się do silnika.	Wyjąć pojemnik na kurz, skierować port wlotowy w dół i delikatnie potrząsnąć, aby usunąć ciała obce i kurz.Jeżeli utrzyma się nietypowy hałas/nieprzyjemny zapach, silnik może być uszkodzony. Należy natychmiast zaprzestać użytkowania i zorganizować naprawę.
Montaż akumulatora jest niemożliwy	Podjęto próbę zamontowania akumulatora innego niż wyznaczony dla narzędzia.	Zamontuj akumulator typu wielonapięciowego.

BIZTONSÁGI ÓVINTÉZKEDÉSEK AZ AKKUMULÁTOROS TISZTÍTÓHOZ

Opatrne rozbal'te prístroj.

NABÍJANIE

ul. Gierdziejewskiego 1

02-495 Warszawa, Poland

Tel: [phone]

Fax: [phone]

URL: http://www.hikoki-narzedzia.pl

Hikoki Power Tools Czech s.r.o.
