HASZNÁLATI ÚTMUTATÓ YT-85330 Yato

6. beállító kapcsoló

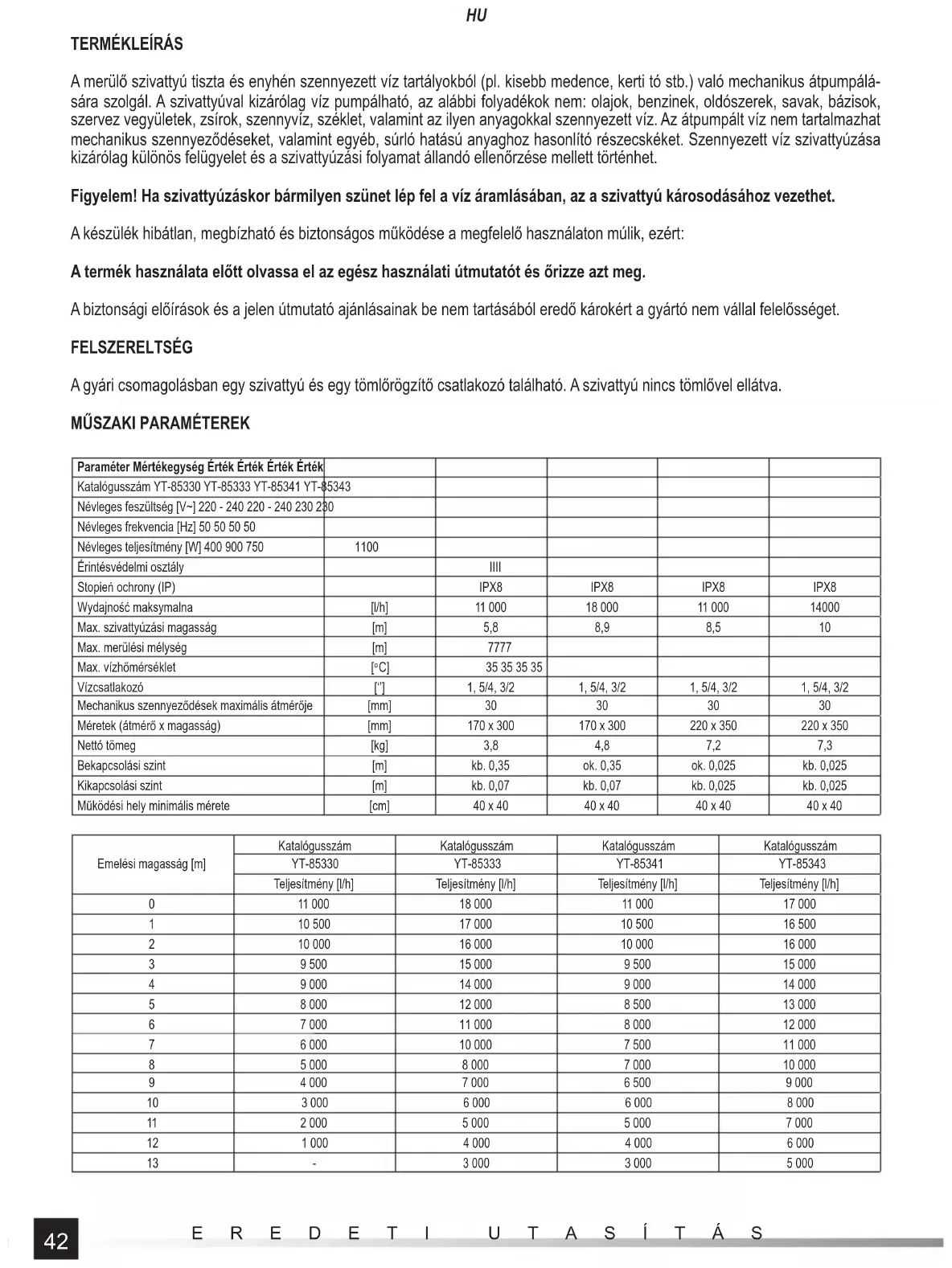

A merülő szivattyú tiszta és enyhén szennyezett víz tartályokból (pl. kisebb medence, kerti tó stb.) való mechanikus átpumpálá- sára szolgál. A szivattyúval kizárólag víz pumpálható, az alábbi folyadékok nem: olajok, benzinek, oldószerek, savak, bázisok, szervez vegyületek, zsírok, szennyvíz, széklet, valamint az ilyen anyagokkal szennyezett víz. Az átpumpált víz nem tartalmazhat mechanikus szennyeződéseket, valamint egyéb, súrló hatású anyaghoz hasonlító részecskéket. Szennyezett víz szivattyúzása kizárólag különös felügyelet és a szivattyúzási folyamat állandó ellenőrzése mellett történhet. Figyelem! Ha szivattyúzáskor bármilyen szünet lép fel a víz áramlásában, az a szivattyú károsodásához vezethet. A készülék hibátlan, megbízható és biztonságos működése a megfelelő használaton múlik, ezért: A termék használata előtt olvassa el az egész használati útmutatót és őrizze azt meg. A biztonsági előírások és a jelen útmutató ajánlásainak be nem tartásából eredő károkért a gyártó nem vállal felelősséget. FELSZERELTSÉG A gyári csomagolásban egy szivattyú és egy tömlőrögzítő csatlakozó található. A szivattyú nincs tömlővel ellátva.

Paraméter Mértékegység Érték Érték Érték Érték Katalógusszám YT-85330 YT-85333 YT-85341 YT-85343 Névleges feszültség [V~] 220 - 240 220 - 240 230 230 Névleges frekvencia [Hz] 50 50 50 50 Névleges teljesítmény [W] 400 900 750 1100 Érintésvédelmi osztály IIII Stopień ochrony (IP) IPX8 IPX8 IPX8 IPX8 Wydajność maksymalna [l/h] 11 000 18 000 11 000 14000 Max. szivattyúzási magasság [m] 5,8 8,9 8,5 10 Max. merülési mélység [m] 7777 Max. vízhőmérséklet [

C] 35 35 35 35 Vízcsatlakozó [‘’] 1, 5/4, 3/2 1, 5/4, 3/2 1, 5/4, 3/2 1, 5/4, 3/2 Mechanikus szennyeződések maximális átmérője [mm] 30 30 30 30 Méretek (átmérő x magasság) [mm] 170 x 300 170 x 300 220 x 350 220 x 350 Nettó tömeg [kg] 3,8 4,8 7,2 7,3 Bekapcsolási szint [m] kb. 0,35 ok. 0,35 ok. 0,025 kb. 0,025 Kikapcsolási szint [m] kb. 0,07 kb. 0,07 kb. 0,025 kb. 0,025 Működési hely minimális mérete [cm] 40 x 40 40 x 40 40 x 40 40 x 40 Emelési magasság [m] Katalógusszám Katalógusszám Katalógusszám Katalógusszám YT-85330 YT-85333 YT-85341 YT-85343 Teljesítmény [l/h] Teljesítmény [l/h] Teljesítmény [l/h] Teljesítmény [l/h]

Emelési magasság [m] Katalógusszám Katalógusszám Katalógusszám Katalógusszám YT-85330 YT-85333 YT-85341 YT-85343 Teljesítmény [l/h] Teljesítmény [l/h] Teljesítmény [l/h] Teljesítmény [l/h]

Figyelem! A szivattyú maximális teljesítménye tiszta víz szivattyúzására vonatkozik. A maximális hatékonyság biztosítása érdeké- ben a szivattyúhoz a vízcsatlakozó maximális átmérőjének megfelelő átmérőjű tömlőt csatlakoztasson.

BIZTONSÁGI ELŐÍRÁSOK

FIGYELEM! Az összes alábbi utasítást olvassa el. Az utasítások be nem tartása áramütés- hez, tűzhöz vagy sérüléshez vezethet. TARTSA BE AZ ALÁBBI UTASÍTÁSOKAT A termék használatára vonatkozó ajánlások A termék kizárólag tiszta és kisebb mechanikus szennyeződésekkel szennyezett víz szivaty- tyúzására szolgál. A mechanikus szennyeződések nem lehetnek súrló hatásúak, az egyes szennyeződés-részecskék mérete nem haladhatja meg a műszaki adatokat tartalmazó táb- lázatban megadott méretet. A szivattyúval kizárólag víz pumpálható, az alábbi folyadékok nem: olajok, benzinek, oldószerek, savak, bázisok, szervez vegyületek, zsírok, szennyvíz, széklet, valamint az ilyen anyagokkal szennyezett víz. Használat közben a termék ne ma- radjon felügyelet nélkül. Ne hagyja, hogy a szivattyú szárazon működjön. Ez a szivattyú túlmelegedéséhez és ennek eredményeképp a károsodásához, valamint tűz kialakulásához és elektromos áramütéshez vezethet. A szivattyú nem használható: fogyasztásra szánt víz szivattyúzására; állandó jelleggel, pl. szökőkút működtetésére; a műszaki adatokat tartalmazó táblázatban megadott hőmérsék- lettől magasabb hőmérsékletű víz szivattyúzására. Tilos a készülék önálló javítása, szétszerelése vagy módosítása. A terméken javítási munká- latokat kizárólag hivatalos szerviz végezhet. A szivattyút csak tiszta vízsugárral tisztítsa. A készüléket csak akkor használhatják 8 évnél idősebb gyermekek, valamint korlátozott fi - zikai, érzékszervi vagy szellemi képességekkel élő vagy megfelelő tapasztalattal és isme- retekkel nem rendelkező személyek, ha felügyelet alatt állnak vagy utasításokat kaptak a készülék biztonságos használatára vonatkozóan és megértik a fennálló veszélyeket. Gyer- mekek ne játszanak a termékkel. Gyermekek felügyelet nélkül ne tisztítsák a terméket és ne végezzenek rajta karbantartási munkálatokat. Szállítással és a termék beüzemelésével kapcsolatos ajánlások Figyelem! A szivattyú vízbemerítés közben nem lehet áramhoz csatlakoztatva. A szivattyú tápkábelének dugóját ki kell húzni a konnektorból. A szivattyú a talpban található nyílásokon keresztül szívja be a levegőt. A szivattyút csak azt követően merítse vízbe, hogy a szivattyúház felső részén található fogantyúhoz rögzítette44

a kötelet. Tilos a tápkábelt a szivattyú vízbe merítésére használni. A tápkábel nem lehet megfeszítve. Ha a szivattyút olyan víztartályba meríti, melynek alja pl. homokkal vagy iszappal szennye- zett, vagy olyan víztartályba, mely nem rendelkezik kemény alappal, ügyeljen arra, hogy a szivattyút ne engedje le teljesen. A szennyeződéseket felszívó szivattyú működése nem lesz hatékony. Ezen felül a szennyeződések a szivattyú gyorsabb elhasználódását eredménye- zik. A túl nagy mennyiségű szennyeződés a szivattyú beömlő nyílásainak eldugulásához vezethet, ami károsíthatja a szivattyút. Tilos a szivattyút olyan víztartályba meríteni, melyben emberek tartózkodnak. Ha a szivattyút kicsi alapterületű víztartályba, pl. kútba meríti, tartsa be a szivattyú működési helyének minimális, műszaki adatokat tartalmazó táblázatban feltüntetett méreteit. A vízbe merített szivattyút állítsa függőleges helyzetbe. A szivattyú megdöntése vagy felfor- dítása helytelen működést eredményez, csökkenti a hatékonyságot, valamint károsíthatja a szivattyút. Tilos a termékben bármilyen lyukat fúrni, valamint az útmutatóban feltüntetetteken túli mó- dosítást végrehajtani. A terméket a fogantyúnál vagy a szivattyúháznál fogva helyezze át. Tilos a terméket a táp- kábelnél fogva áthelyezni. A víz, amelyben a szivattyú található, a kenőanyagok szivárgása miatt szennyeződhet. Ajánlások a termék áramhoz való csatlakoztatásával kapcsolatban Figyelem! A szivattyút maximum 30 mA névleges áramnál működésbe lépő áram-védőkap- csolóval (RCD) ellátott hálózatról kell működtetni. A termék áramba helyezése előtt győződjön meg, hogy az áramforrás feszültsége, frek- venciája és hatásfoka megfelel-e a termék adattábláján feltüntetett értékeknek. A dugónak illeszkednie kell az aljzathoz. Tilos a dugó bármilyen mértékű módosítása. Az elektromos hálózatot földelt áramkörrel és legalább 16 A-es biztosítékkal kell ellátni. Kerülje a tápkábel érintkezését éles peremekkel vagy forró tárgyakkal és felületekkel. A ter- mék használatakor a tápkábel legyen mindig teljesen kiegyenesítve és úgy elhelyezve, hogy ne akadályozza a termék biztonságos használatát. A tápvezeték nem jelenthet botlásve- szélyt. Az elektromos aljzat legyen olyan helyen, hogy mindig lehetséges legyen a termék tápvezetékének gyors kihúzása. A tápvezeték dugóját mindig a dugónál, soha ne a vezeték- nél fogva húzza ki. Ha a tápvezeték vagy a dugó károsodik, azonnal ki kell húzni az áramból és csere céljából fel kell venni a kapcsolatot a gyártó hivatalos szervizével. Ne használja a terméket, ha a tápve- zeték vagy a dugó sérült. A tápvezeték és a dugó nem javítható, ezeknek az alkatrészeknek a sérülésekor mindig új, sérülésmentes alkatrészt kell beszerelni. A KÉSZÜLÉK HASZNÁLATA Kimeneti tömlő csatlakoztatása A vízkimenet menettel van ellátva, mely a tömlő rögzítésére szolgál. Használhatja a szivattyúhoz mellékelt csatlakozót, valamint külön megvásárolható csatlakozót is. Ha a vízkimenet átmérőjétől kisebb átmérőjű tömlőt vesz igénybe, csökkenhet a szivattyú hatékonysága. A szivattyúhoz mellékelt csatlakozó különböző átmérőjű tömlőkhöz csatlakoztatható. Ha a csatlakozó legkisebb átmérőjű részétől nagyobb átmérővel rendelkező tömlőt szeretne csatlakoztatni, vágja le a a csatlakozó kisebb átmérőjű részét,45

hogy ne akadályozza a szabad vízáramlást. A csatlakozó műanyagból készült, így a vágás egy éles késsel is végrehajtható. Vágás közben a balesetek elkerülése érdekében óvatosan járjon el. A tömlő csatlakozóját szerszám nélkül húzza meg, szivárgásmentes csatlakozás eléréséhez szükséges erővel. A túl erős meg- húzás a tömítés károsodásához vezethet. Szivattyú beindítása és leállítása A szivattyú nem rendelkezik hagyományos kapcsológombbal. Modelltől függően egy úszókapcsolóval vagy beállító kapcsolóval kerül beindításra és leállításra. Az úszókapcsoló egy rövid villamos kábellel van a szivattyúhoz csatlakoztatva és a belsejében egy mozgó alkatrész található, mely bezárja és megszakítja az áramkört. A kapcsológomb úszója a víz felszínén marad, ami az áramkör bezárását és a szivattyú elindítását eredményezi. Abban az esetben, ha a vízszint annyira lecsökken, hogy a kapcsoló úszójának kábeles csatlakozása felfelé fog nézni, a szivattyú kikapcsol. Az úszókapcsoló egy csipesz segítségével a szivattyúházhoz rögzíthető (II). Ebben a helyzetben a kapcsoló mindig elindítja az áramforráshoz csatlakoztatott szivattyút, a víz szintjétől függetlenül. Az ilyen jellegű csatlakozást ésszerűen használja, mivel a szivattyú szárazon történő működtetése túlmelegedéshez és ennek eredményeképp a termék károsodásához vezet. Ajánlott ezt a lehetőséget kizárólag a szivattyú szállításakor igénybe venni, hogy a kapcsoló ne feszítse meg a kábelt, mellyel a szivattyúhoz van csatlakoztatva. Az úszókapcsolót és a szivattyút összekötő kábel szivattyúház felső részén (III) található fogantyúhoz való rögzítésekor „lerövidíti” a kábel szabadon lógó részét. Ezáltal módosítható a vízszint, melynél a szivattyú bekapcsol és kikapcsol. Hagyjon elegendő hosszúságú kábelt a fogantyú és a kapcsoló között ahhoz, hogy a kapcsoló szabadon helyzetet tudjon változtatni. A túl rövid kábel nem teszi lehetővé a szivattyú be- és kikapcsolását. A beállító kapcsoló egy tolóval rendelkezik, mellyel beállítható a szivattyú bekapcsolásának vízszintje. Amikor a vízszint eléri a tolórész középső részét (IV) bekapcsol a szivattyú. A szivattyú akkor kapcsol ki, amikor a vízszint eléri a toló lehető legkisebb beállítását, még akkor is, ha a toló magasabbra van állítva. A beállító kapcsolóval ellátott szivattyú kikapcsolását eredményező vízszint a műszaki adatokat tartalmazó táblázatban került feltüntetésre - paraméter: „Kikapcsolási szint”. Szivattyútalp csere (csak az YT-85330 és az YT-85333 esetében) (V) Figyelem! A talp cseréje előtt győződjön meg, hogy a szivattyú ki lett húzva az áramból. A tápkábel dugója legyen kihúzva az elektromos aljzatból. A szivattyútalp a szivattyúzni kívánt víz tisztaságától függően módosítható. A kicsi nyílásokkal ellátott talp tiszta víz szivattyúzását, míg a nagyobb nyílásokkal ellátott talp szennyezett víz szivattyúzását teszi lehetővé. Mivel a szennyezett víz szivattyúzására szolgáló talp magasabb, a szivattyú munkavégzésének befejezésekor magasabb vízszint marad a tartályban. A talp cseréje érdekében csavarja ki a talpat rögzítő csavart, majd óvatosan nyissa fel a fedél reteszét és vegye azt le. Rögzítse a fedelet a szivattyúházra való felpattintással, majd a csavarok behajtásával.A szivattyú az alap nélkül is használható tiszta víz szivattyúzá- sára kb. 1 mm -re a szivattyúház körül. Figyelem! A beépített talp nélküli szivattyú csak tiszta víz kiszivattyúzására használható, szennyeződésektől mentesen. Ennek elmulasztása károsíthatja a szivattyút. KARBANTARTÁS, SZÁLLÍTÁS ÉS RAKTÁROZÁS A munkavégzés befejezése után húzza ki a szivattyút az áramból és vegye ki a szivattyút a vízből. Húzza ki a tömlőt a szivattyú ki- menetéről és hagyja, hogy a víz gravitációsan kifolyjon a szivattyú belsejéből. Ennek a műveletnek a végrehajtásakor döntse meg különböz ő irányokba a szivattyút. A szivattyú kiürítése után szárítsa meg a külsejét egy puha ronggyal, vagy hagyja megszáradni. Ha szennyezett vizet szivattyúzott, pumpáljon át a terméken tiszta vizet egészen addig, amíg már nem szennyezett víz folyik a készülékből. A szivattyú külseje tiszta vízsugárral és 0,3 MPa nyomást meg nem haladó sűrített levegővel tisztítható. A szivattyú tisztításakor óvatosan járjon el és ügyeljen arra, hogy a tápkábel dugója ne legyen nedves. A szivattyút víz nélkül és szárazon szállítsa. A szivattyút a ház tetején található fogantyúnál vagy a háznál fogva helyezze át. Soha ne helyezze át a szivattyút a tápkábelnél fogva, vagy az úszókapcsolót és a szivattyút összekötő kábelnél fogva. Olyan csomagolásban szállítsa, mely megóvja a terméket a portól és a szennyeződésektől. A szivattyút víz nélkül és szárazon tárolja. A szivattyúban hagyott víz megfagyhat és a szivattyú károsodásához vezethet. A szivattyút árnyékos, jól szellőző és a szivattyú üzemeltetésére fel nem jogosított személyektől, pl. gyermekektől távol tárolja.46
