ПОСІБНИК КОРИСТУВАЧА YT-85330 Yato

3. випускний отвір води

4. під’єднання шланга

5. поплавковий вимикач

6. регулювальний вимикач

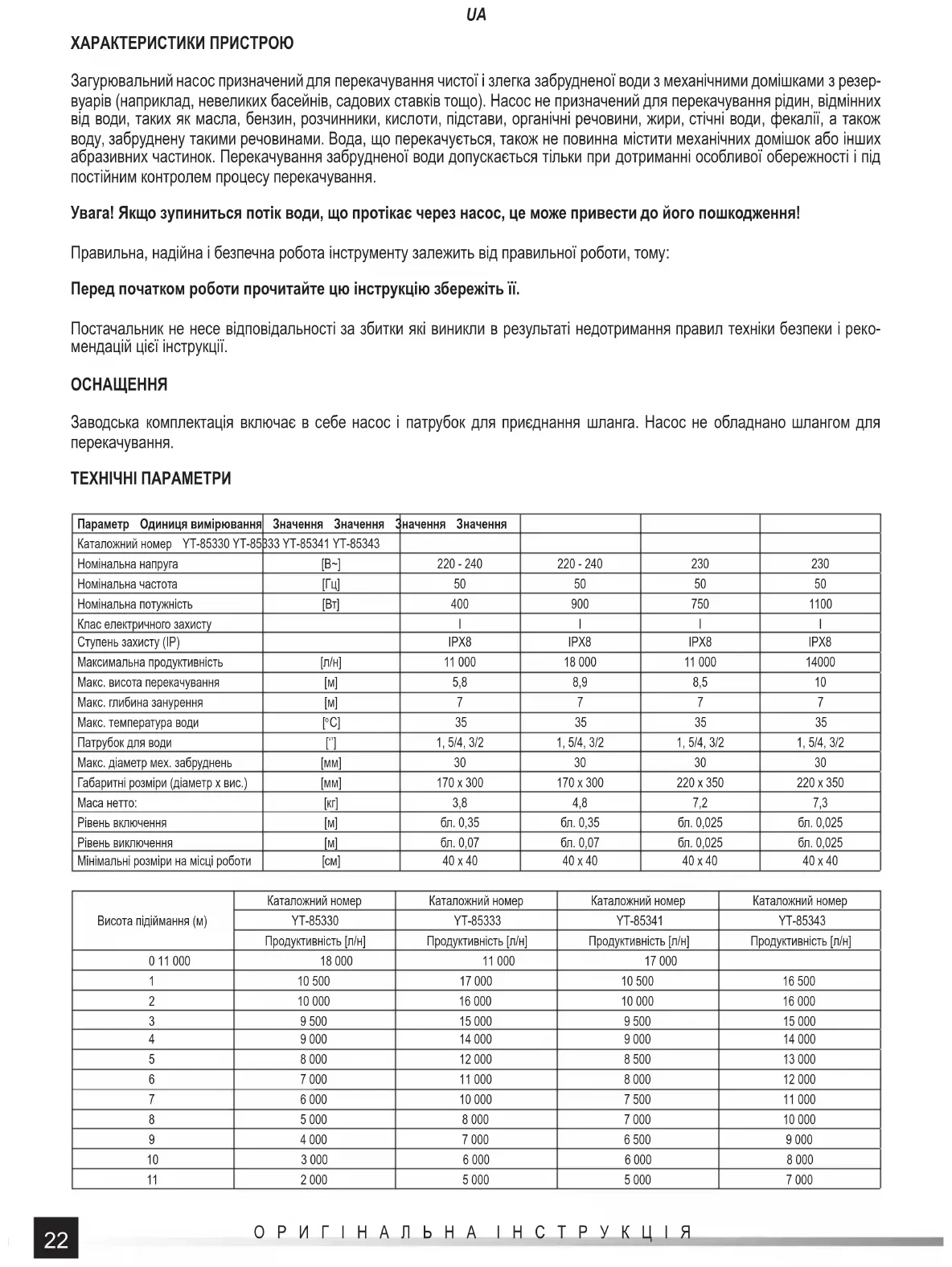

ХАРАКТЕРИСТИКИ ПРИСТРОЮ Загурювальний насос призначений для перекачування чистої і злегка забрудненої води з механічними домішками з резер- вуарів (наприклад, невеликих басейнів, садових ставків тощо). Насос не призначений для перекачування рідин, відмінних від води, таких як масла, бензин, розчинники, кислоти, підстави, органічні речовини, жири, стічні води, фекалії, а також

забруднену такими речовинами. Вода, що перекачується, також не повинна містити механічних домішок або інших абразивних частинок. Перекачування забрудненої води допускається тільки при дотриманні особливої обережності і під постійним контролем процесу перекачування. Увага! Якщо зупиниться потік води, що протікає через насос, це може привести до його пошкодження! Правильна, надійна і безпечна робота інструменту залежить від правильної роботи, тому: Перед початком роботи прочитайте цю інструкцію збережіть її. Постачальник не несе відповідальності за збитки які виникли в результаті недотримання правил техніки безпеки і реко- мендацій цієї інструкції.

Заводська комплектація включає в себе насос і патрубок для приєднання шланга. Насос не обладнано шлангом для перекачування. ТЕХНІЧНІ ПАРАМЕТРИ Параметр Одиниця вимірювання Значення Значення Значення Значення Каталожний номер YT-85330 YT-85333 YT-85341 YT-85343 Номінальна напруга [В~] 220 - 240 220 - 240 230 230 Номінальна частота [Гц] 50505050 Номінальна потужність [Вт] 400 900 750 1100 Клас електричного захисту IIII Ступень захисту (IP) IPX8 IPX8 IPX8 IPX8 Максимальна продуктивність [л/н] 11 000 18 000 11 000 14000 Макс. висота перекачування [м] 5,8 8,9 8,5 10 Макс. глибина занурення [м]7777 Макс. температура води [

C] 35 35 35 35 Патрубок для води [‘’] 1, 5/4, 3/2 1, 5/4, 3/2 1, 5/4, 3/2 1, 5/4, 3/2 Макс. діаметр мех. забруднень [мм] 30303030 Габаритні розміри (діаметр x вис.) [мм] 170 x 300 170 x 300 220 x 350 220 x 350 Маса нетто:[кг] 3,8 4,8 7,2 7,3 Рівень включення [м] бл. 0,35 бл. 0,35 бл. 0,025 бл. 0,025 Рівень виключення [м] бл. 0,07 бл. 0,07 бл. 0,025 бл. 0,025 Мінімальні розміри на місці роботи [см] 40 x 40 40 x 40 40 x 40 40 x 40 Висота підіймання (м) Каталожний номер Каталожний номер Каталожний номер Каталожний номер YT-85330 YT-85333 YT-85341 YT-85343 Продуктивність [л/н] Продуктивність [л/н] Продуктивність [л/н] Продуктивність [л/н]

ОРИГІНАЛЬНА ІНСТРУКЦІЯ

Висота підіймання (м) Каталожний номер Каталожний номер Каталожний номер Каталожний номер YT-85330 YT-85333 YT-85341 YT-85343 Продуктивність [л/н] Продуктивність [л/н] Продуктивність [л/н] Продуктивність [л/н]

Увага! Максимальна продуктивність насоса вказана для перекачування чистої води. Для забезпечення максимальної ефек- тивності до насоса повинен бути підключений шланг з діаметром, відповідним максимальному діаметру патрубка води. ІНСТРУКЦІЇ З БЕЗПЕКИ УВАГА! Прочитайте всі нижченаведені інструкції. Недотримання їх може призвести до ураження електричним струмом, пожежі або до тілесних ушкоджень. ДОТРИМУВАТИСЯ НАСТУПНИХ ІНСТРУКЦІЙ Рекомендації щодо використання пристрою Пристрій призначений тільки для перекачування чистої або злегка забрудненої води з механічними домішками. Механічні домішки не повинні бути абразивними, а розмір окремих частинок не повинен перевищувати розмір, зазначений в таблиці технічних даних. Пристрій не призначений для перекачування інших рідин, крім води, таких як масла, бензин, розчинники, кислоти, луги, органічні речовини, жири, стічні води, фе- калії, а також води, забрудненої такими речовинами. Під час роботи пристрій повинен весь час перебувати під наглядом. Не допускайте роботи насоса всуху. Це призведе до перегріву насоса, що може пошкодити РК і займання або ураження електричним

Насос не повинен використовуватися: для перекачування води, призначеної для пит- тя; для безперервної роботи, наприклад, для подачі води в фонтан; для перекачування води при температурі вище зазначеної в таблиці технічних даних. Забороняється самостійно ремонтувати, розбирати або модифікувати пристрій. Будь- який ремонт пристрою повинен виконуватися авторизованим сервісним центром. Насос слід чистити тільки струменем чистої води. Пристрій не призначений для використання дітьми у віці до 8 років і особами з обме- женими фізичними та розумовими можливостями, та особами, про не мають досвіду і знають обладнання. Тільки в тому випадку, коли над ними здійснюється нагляд або буде проведений інструктаж щодо використання пристрою безпечним способом так, щоб пов’язані з цим ризики були зрозумілі. Не дозволяйте дітям гратися з приладом. Діти без нагляду не повинні чистити пристрій і виконувати технічне обслуговування

Рекомендації щодо транспортування та встановлення пристрою Попередження! Забороняється підключати насос до джерела живлення під час зану-24 ОРИГІНАЛЬНА ІНСТРУКЦІЯ

рення. Вилка насоса повинна бути відключена від розетки. Насос всмоктує воду через отвори в підставі. Насос слід занурити в воду, попередньо прикріпивши кабель до ручки у верхній частині корпусу насоса. Не використовуйте ка- бель живлення для занурення насоса у воду. Кабель живлення не може бути сильно натягнутий. Якщо насос опускається в резервуар для води, дно якого забруднено, наприклад, піс- ком або шламом, або якщо резервуар для води не має жорсткого дна, слід оберегти насос від опускання на само дно. Насос, що всмоктує відходи, буде працювати менш ефективно. Крім того, забруднення призведе до швидшого зносу насоса. Надмірне за- бруднення може привести до заблокування впускних отворів насоса, що може приве- сти до його пошкодження. Ніколи не занурюйте насос в водні об’єкти, в яких знаходяться люди. Якщо насос буде занурюватися в резервуари з невеликою площею поверхні, напри- клад, в свердловину, слід керуватися мінімальними розмірами резервуара на місці ро- боти насоса, наведеними в таблиці технічних даних. Насос повинен розташовуватися вертикально. Перекидання або нахил насоса призво- дить до його неправильної роботи, знижує продуктивність і може привести до пошко- дження насоса. Забороняється просвердлювати будь-які отвори в в пристрої, а також проводити будь- яку іншу модифікацію продукту, що не описану в інструкціях. Переміщайте виріб, тримаючи за ручку або корпус. Не можна переміщати пристрій, тягнучи його за шнур живлення. Вода, в якій знаходиться насос, може забруднитися через витік мастильних матеріалів. Рекомендації щодо підключення пристрою до джерела живлення Попередження! Живлення насоса здійснюється від пристрою з диференціальним струмовим захистом з номінальним диференціальним струмом не більше 30 мА. Перед тим, як увімкнути пристрій до джерела живлення, переконайтесь, що напруга, частота та продуктивність мережі відповідають значенням на табличці з даними при- строю. Вилка повинна пасувати до розетки. Будь-яка модифікація вилки заборонена. Електричний ланцюг, що живить обладнання, повинен бути оснащений захисним про- відником і захистом 16 А. Уникайте контакту шнура живлення з гострими краями та гарячими предметами і по- верхнями. Під час роботи пристрою, шнур живлення завжди повинен бути повністю вільним та розташований таким чином, щоб він не перешкоджав. Розташуйте шнур так, щоб об нього неможливо було спіткнутися. Розетка живлення повинна розташо- вуватися в такому місці, щоб завжди можна було швидко від’єднати шнур живлення пристрою. Коли від’єднуєте вилку, слід завжди тримати корпус вилки, не шнур. Якщо шнур живлення або вилку пошкоджено, негайно від’єднайте їх від електро- мережі та зверніться до авторизованого сервісного центру виробника для їхньої заміни. Не використовуйте пристрій із пошкодженим шнуром живлення або вил- кою. Шнур живлення чи вилка не можна відремонтувати, у разі пошкодження цих елементів, слід замінити їх новими без дефектів.25 ОРИГІНАЛЬНА ІНСТРУКЦІЯ

ЕКСПЛУАТАЦІЯ ПРИСТРОЮ Підключення випускного шланга Випускний отвір води оснащено різьбою, до якої необхідно під’єднати патрубок шланга. Можна використовувати роз’єми, що входять в комплект поставки насоса або поставляються окремо. Якщо використовується шланг з внутрішнім діаметром менше, ніж діаметр випуску води, продуктивність насоса буде знижуватися. Патрубок, що входить в комплект

насосного обладнання, має можливість підключення шлангів різних діаметрів. При підключенні шланга з діаметром, що перевищує найменший діаметр патрубка, слід відрізати частину патрубка з меншим діаметром, щоб не обмежувати потік води через насос. Патрубок виготовлений із пластику, тому розріз можна виконувати гострим ножем. Будьте обережні при різанні, щоб уникнути травм. Патрубок шланга повинен бути прикручений без інструментів з достатньою силою для забезпечення щільного з’єднання. Надмірне зусилля може пошкодити прокладку. Запуск і зупинка насоса У насоса немає традиційного вимикача. Він активується і зупиняється, в залежності від моделі, поплавковим або регулю- вальним вимикачем. Поплавковий вимикач підключається до насоса за допомогою короткого електричного кабелю і містить рухливий елемент, всередині якого замикається і розмикається електричний ланцюг. Поплавок перемикача піднімається в воді, що призво- дить до замикання електричного ланцюга і запуску насоса. Якщо рівень води впаде до такої міри, що поплавок вимикача буде спрямований кабельним з’єднанням вгору, насос вимкнеться. Поплавковий вимикач можна прикріпити до корпусу насоса за допомогою затиску (II). У цьому положенні вимикач буде запускати насос при кожному підключенні до електромережі, незалежно від рівня води. Цей монтаж слід використовувати з обережністю, так як сухий хід насоса призведе до перегріву і подальшого пошкодження насоса. Рекомендується використо- вувати цю опцію тільки під час транспортування насоса, щоб вимикач не натягував кабель, який підключений до насоса. При розміщенні кабелю, що з’єднує поплавковий вимикач з насосом в ручці у верхній частині корпусу насоса (III), «ко- ротшає» вільна частина кабелю. Це можна використовувати для зміни висоти рівня води, що призведе до включення і виключення насоса. Слід залишити кабелі між ручкою і вимикачем достатньо довгими, щоб дозволити вимикачу вільно міняти положення. Занадто короткий відрізок не дозволить включити або вимкнути насос. Регульований вимикач має повзунок, який встановлює рівень води, з якого буде запускатися насос. Якщо рівень води знаходиться на висоті центральної частини повзунка (IV), насос почне працювати. Насос вимикається, коли рівень води опускається нижче мінімально допустимого значення, навіть якщо повзунок знаходиться у вищому положенні. Приблизний рівень води, при якому насос вимикається за допомогою регулювального вимикача, зазначений в таблиці з технічними даними - параметр: «Рівень відключення». Заміна підстави насоса (тільки для YT-85330 і YT-85333) (V) Попередження! Перед заміною підстави переконайтеся, що насос відключений від електромережі. Вилка кабелю живлен- ня повинна бути відключена від розетки. Насос має можливість заміни підстави в залежності від чистоти води, що перекачується. Невеликий отвір використовуєть- ся для перекачування чистої води, а великий отвір використовується для перекачування брудної води. Оскільки підстава для перекачування брудної води вище, після завершення роботи насоса рівень води також буде вище. Щоб замінити підставу, слід відкрутити кріпильний гвинт підстави, потім обережно повернути фіксатор кришки і зняти кришку. Встановіть кришку, заблокувавши її засувкою на корпусі насоса, а потім кріплячі її гвинтом. Насос можна також використовувати без встановленої основи для перекачування чистої води до рівня приблизно 1 мм навколо корпусу насоса. Увага! Насос без встановленої основи можна використовувати лише для відкачування чистої води, без будь -яких домішок. Якщо цього не зробити, це може пошкодити насос. ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ ТРАНСПОРТУВАННЯ І ЗБЕРІГАННЯ Після закінчення роботи насоса відключіть його від електромережі та вийміть з води. Від’єднайте шланг від випускного отвору насоса і дайте воді вийти з насоса під дією сили тяжіння. Під час цієї операції насос слід нахиляти в різні боки. Після спорожнення насоса висушіть його зовні м’якою тканиною або дайте висохнути. Якщо перекачувалася вода з бру- дом, перекачуйте чисту воду до тих пір, поки брудна вода не перестане виходити з насоса. Зовні насос можна очистити струменем чистої води під тиском не більше 0,3 МПа. При очищенні насоса будьте обережні, вилка шнура живлення не може намокнути. Транспортуйте спорожнений і висушений насос. Переносячи насос, візьміться за ручку зверху корпусу або за корпус. Ніколи не транспортуйте насос, потягуючи або підвішуючи його за кабель живлення або кабель, що з’єднує поплавковий вимикач з насосом. Транспортуйте в упаковці, що захищає насос від пилу і бруду. Зберігайте спорожнений і висушений насос. Вода, що залишилася в насосі, може замерзнути і пошкодити насос. Зберігай- те насос в затінених приміщеннях, що забезпечують хорошу вентиляцію, захищених від несанкціонованого використання, особливо дітьми.26 ORIGINALI INSTRUKCIJA
