NAUDOJIMO INSTRUKCIJA YT-85330 Yato

3. vandens išleidimo anga

5. plūdinis jungiklis

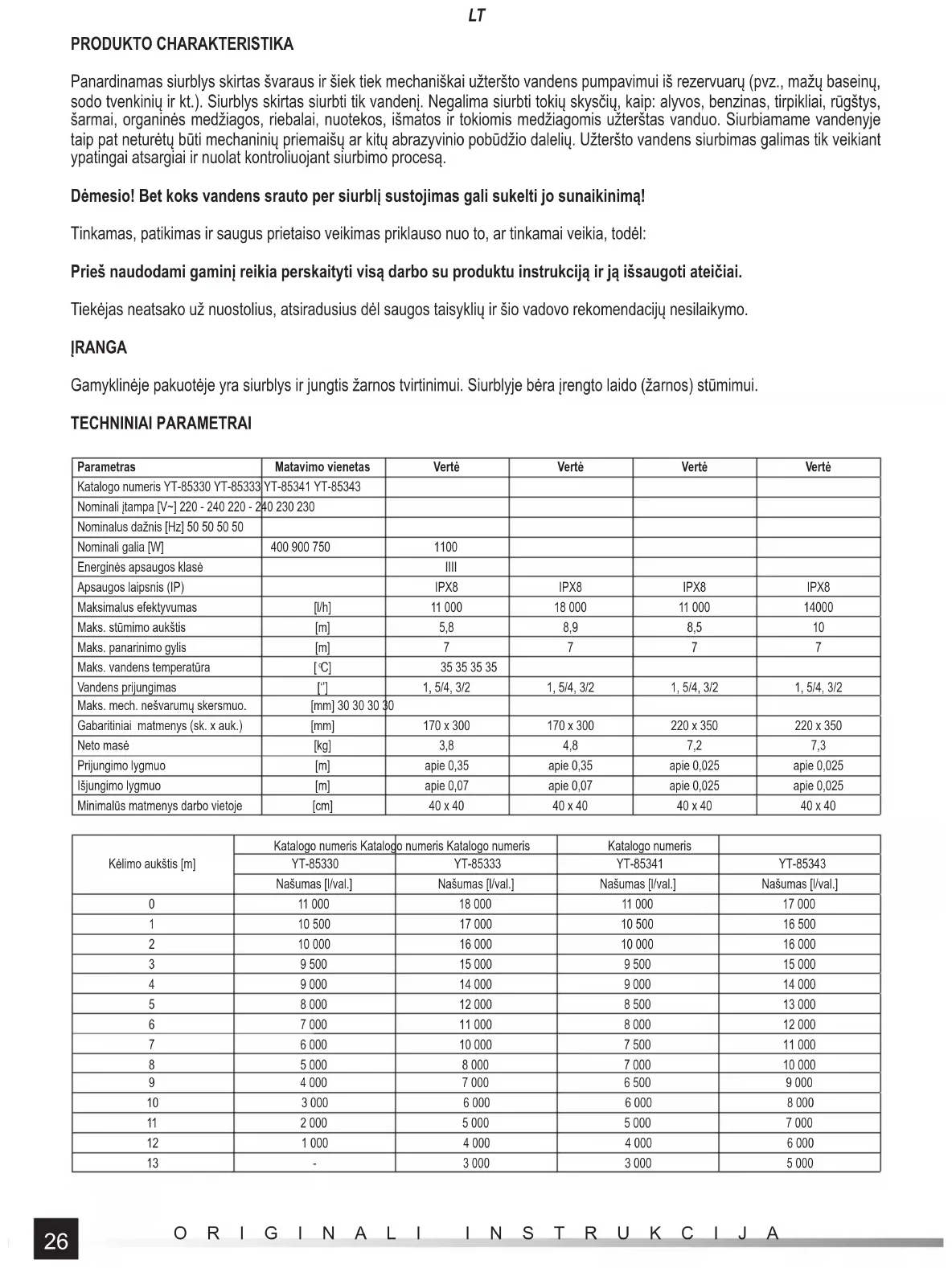

PRODUKTO CHARAKTERISTIKA Panardinamas siurblys skirtas švaraus ir šiek tiek mechaniškai užteršto vandens pumpavimui iš rezervuarų (pvz., mažų baseinų, sodo tvenkinių ir kt.). Siurblys skirtas siurbti tik vandenį. Negalima siurbti tokių skysčių, kaip: alyvos, benzinas, tirpikliai, rūgštys, šarmai, organinės medžiagos, riebalai, nuotekos, išmatos ir tokiomis medžiagomis užterštas vanduo. Siurbiamame vandenyje taip pat neturėtų būti mechaninių priemaišų ar kitų abrazyvinio pobūdžio dalelių. Užteršto vandens siurbimas galimas tik veikiant ypatingai atsargiai ir nuolat kontroliuojant siurbimo procesą. Dėmesio! Bet koks vandens srauto per siurblį sustojimas gali sukelti jo sunaikinimą! Tinkamas, patikimas ir saugus prietaiso veikimas priklauso nuo to, ar tinkamai veikia, todėl: Prieš naudodami gaminį reikia perskaityti visą darbo su produktu instrukciją ir ją išsaugoti ateičiai. Tiekėjas neatsako už nuostolius, atsiradusius dėl saugos taisyklių ir šio vadovo rekomendacijų nesilaikymo. ĮRANGA Gamyklinėje pakuotėje yra siurblys ir jungtis žarnos tvirtinimui. Siurblyje bėra įrengto laido (žarnos) stūmimui. TECHNINIAI PARAMETRAI Parametras Matavimo vienetas Vertė Vertė Vertė Vertė Katalogo numeris YT-85330 YT-85333 YT-85341 YT-85343 Nominali įtampa [V~] 220 - 240 220 - 240 230 230 Nominalus dažnis [Hz] 50 50 50 50 Nominali galia [W] 400 900 750 1100 Energinės apsaugos klasė IIII Apsaugos laipsnis (IP) IPX8 IPX8 IPX8 IPX8 Maksimalus efektyvumas [l/h] 11 000 18 000 11 000 14000 Maks. stūmimo aukštis [m] 5,8 8,9 8,5 10 Maks. panarinimo gylis [m] 7 7 7 7 Maks. vandens temperatūra [

Dėmesio! Maksimalus siurblio efektyvumas taikimas švaraus vandens siurbimui. Siekiant užtikrinti maksimalų efektyvumą, prie siurblio turi būti prijungta žarna, kurios skersmuo atitinka maksimalų vandens jungties skersmenį. SAUGUMO INSTRUKCIJOS PASTABA! Perskaityti žemiau esančias instrukcijas. Jų nesilaikymas gali sukelti elektros smūgį, gaisrą arba kūno sužalojimus.

LAIKYTIS ŠIŲ INSTRUKCIJŲ

Įrenginio naudojimo rekomendacijos Prietaisas skirtas tik švariam vandeniui arba vandeniui su nedideliu kiekiu mechaninių prie- maišų, pumpuoti. Mechaninės priemaišos negali būti abrazyvinės, o atskirų teršalų dydis negali viršyti techninių duomenų lentelėje nurodytų dydžių. Įrenginys skirtas siurbti tik vande- nį. Negalima siurbti tokių skysčių, kaip: alyvos, benzinas, tirpikliai, rūgštys, šarmai, organinės medžiagos, riebalai, nuotekos, išmatos ir tokiomis medžiagomis užterštas vanduo. Darbo metu įrenginys visada turėtų būti prižiūrimas. Neturėtų būti situacijos, kai siurblys veiks sau- sai. Tai sukels siurblio perkaitimą, kuris gali jį sugadinti ir sukelti gaisrą ar elektros smūgį. Siurblio negalima naudoti: vartoti skirto vandens siurbimui; nuolatiniam veikimui, pvz., fonta- no maitinimui; aukštesnės nei nurodyta techninių duomenų lentelėje temperatūros vandens siurbimui. Įrenginį draudžiama savarankiškai taisyti, ardyti ar modifi kuoti. Visus taisymo darbus turi at- likti įgaliotas remonto centras. Siurblį valykite tik švariais vandens srautu. Įrenginys nėra skirtas vaikams jaunesniems nei 8 metų, žmonėms su sumažėjusiais fi zi- niais ar psichiniais gebėjimais ir žmonėms, neturintiems patirties ir žinių apie įrangą. Nebent, asmenys bus prižiūrimi ar bus nurodyta, kaip saugiai naudoti įrenginį, kad su jo naudojimo susijusi rizika būtų suprantama. Vaikai neturėtų žaisti su įrenginiu. Vaikams be priežiūros negalima leisti atlikti įrenginio valymo ir priežiūros. Rekomendacijos įrenginio transportavimui ir montavimui Įspėjimas! Panardinimo metu siurblys negali būti prijungtas prie maitinimo. Siurblio mitinimo kabelio kištukas turi būti atjungtas nuo maitinimo tinklo. Siurblys siurbia vandenį per pagrinde esančias angas. Siurblys turi būti panardintas į vande- nį, pirmiausia reikia pririšti virvutę prie viršutinėje siurblio korpuso dalyje esančios rankenos. Draudžiama siurblį panardinti laikant už elektros kabelio. Maitinimo kabelis negali būti per daug įtemptas. Jei siurblys nuleidžiamas į vandens rezervuarą, kurio dugnas yra užterštas, pvz, smėliu ar28 ORIGINALI INSTRUKCIJA

dumblu, arba vandens rezervuaras neturi kieto dugno, reikia pasirūpinti, kad siurblio nenu- leisti iki pat dugno. Nešvarumus siurbiantis siurblys neveiks efektyviai. Be to, priemaišos sukels greitesnį siurblio nusidėvėjimą. Pernelyg didelės priemaišos gali užsikimšti siurblio įleidimo angas, o tai gali sugadinti siurblį. Draudžiama merkti siurblį vandens rezervuaruose, kuriuose yra žmonės. Jei siurblys yra panardintas į vandens rezervuarus, kuriuose yra nedidelis plotas, pvz., šuli- nyje, siurblio darbo vietoje būtini minimalūs bako matmenys pateikiami techninių duomenų lentelėje. Panardinamasis siurblys turi būti pastatytas vertikaliai. Siurblio pakreipimas arba nuvirtimas sukelia netinkamą veikimą, sumažina efektyvumą ir gali sugadinti siurblį. Draudžiama gręžinėti įrenginyje skyles, taip pat atlikti produkto instrukcijoje nenurodytus ga- minio pakeitimus. Gaminį nešnerpšti laikant už rankenos arba korpuso. Nekeisti įrenginio padėties traukiant už maitinimo laido. Vanduo, kuriame yra siurblys, gali būti užterštas dėl tepalų nuotėkio. Įrenginio prijungimo prie maitinimo šaltinio rekomendacijos Įspėjimas! Siurblys turi būti maitinamas per elektros paskirstumo modulį (RCD), kad elektros srovė neviršytų 30mA skirtumo. Prieš prijungiant įrenginį prie maitinimo tinklo, įsitikinti, kad maitinimo tinklo įtampa, dažnis ir našumas atitinka įrenginio duomenų lentelės reikšmėms. Kištukas turi tikti lizdui. Bet koks kištuko pakeitimas yra draudžiamas. Įrenginį maitinančioje grandinėje turi būti įrengtas apsauginis laidas ir bent 16 A apsauga. Vengti maitinimo laido kontakto su aštriais kraštais ir karštais daiktais bei paviršiais. Įrenginio darbo metu maitinimo laidas visada turi būti pilnai išvyniotas ir išdėstytas taip, kad jis nebūtų kliūtis naudojant įrenginį. Maitinimo laido padėjimas negali kelti suklupimo pavojaus. Maitini- mo lizdas turi būti tokioje vietoje, kad visada būtų galima greitai atjungti įrenginio maitinimo laidą. Atjungiant maitinimo kištuką, visada traukti už kištuko korpuso, niekada už kabelio. Jei maitinimo laidas ar kištukas sugadintas, nedelsiant jį atjunkti nuo maitinimo tinklo ir kreip- kis į gamintojo įgaliotą techninės priežiūros centrą dėl jo iškeitimo. Nenaudoti įrenginio su pažeistu maitinimo laidu ar kištuku. Maitinimo laidas ar kištukas negali būti suremontuoti, jei šie elementai sugadinti - reikia juos pakeisti naujais be defektų. ĮRENGINIO VALDYMAS Pneumatinės žarnos prijungimas Vandens išleidimo anga yra su sriegiu, prie kurio turi būti prijungta žarnos jungtis. Galite naudoti siurblyje esančias jungtis arba prieinamas atskirai. Jei naudojate mažesnę vidinio skersmens žarną nei vandens išleidimo angos skersmuo, reikia tikėtis, kad sumažės siurblio našumas. Siurblyje esanti jungtis turi galimybę prijungti skirtingų skersmenų žarnas. Prijungiant žarną, kurios skersmuo yra didesnis nei mažiausias jungties skersmuo, nupjaukite mažesnio skersmens jungties dalį, kad nebūtų ribojamas siurblio srautas. Jungtis pagaminta iš plastiko, todėl pjovimą galima atlikti aštriu peiliu. Būkite atsargūs pjovimo metu, kad išveng- tumėte sužalojimų. Žarnos sujungimas turi būti susukamas be įrankių, su pakankama jėga, kad būtų užtikrintas jungties sandarumas. Pernelyg didelė jėga gali sugadinti tarpiklius. Siurblio paleidimas ir išjungimas Siurblys neturi tradicinio jungiklio. Paleidžiamas ir sustabdomas priklausomai nuo modelio plūdiniu arba reguliuojamu jungikliu. Plūdinis jungiklis prijungtas prie siurblio trumpu elektros kabeliu ir jame yra judantis elementas, kuris uždaro ir atveria elektros29 ORIGINALI INSTRUKCIJA

grandinę. Plūdinis jungiklis plaukioja vandens paviršiumi, kas sukelia elektros grandinės užsidarymą ir įjungia siurblį. Jei vandens lygis nukrenta taip, kad jungiklio plūdė yra bus nukreipta į viršų su kabelio jungtimi, siurblys bus išjungtas. Plūdinį jungiklį galima prijungti prie siurblio korpuso, naudojant gnybtą (II). Šioje padėtyje jungiklis paleidžia siurblį kiekvieną kartą, kai jis prijungiamas prie maitinimo šaltinio, nepriklausomai nuo vandens lygio. Šis tvirtinimo tipas turi būti naudojamas atsargiai, nes sausas siurblio veikimas sukels jo perkaitimą ir dėl to jis gali sugesti. Šią parinktį rekomenduojama naudoti tik pervežant siurblį taip, kad jungiklis nespaustų prie siurblio prijungto kabelio. Plūdinį jungiklį su siurbliu jungiantį kabelį patalpinant siurblio korpuso (III) viršuje esančiame laikiklyje, sukeliame, kad „laisva“ kabelio dalis yra „sutrumpinta“. Tai gali būti naudojama norint pakeisti vandens lygį, dėl kurio siurblys bus įjungtas ir išjungiamas. Tarp rankenos ir jungiklio palikite pakankamai ilgą kabelį, kad jungiklis galėtų laisvai judėti. Per trumpas kabelis neleidžia įjungti ar išjungti siurblio. Reguliuojamas jungiklis turi slankiklį, kuris nustato vandens lygį, kuriame siurblys pradės veikti. Jei vandens lygis yra slankiklio vidurinė s dalies (IV) lygyje, siurblys pradės veikti. Siurblio veikimas sustos, kai vandens lygis nukris žemiau žemiausio galimo slankiklio nustatymo, net jei slankiklis yra aukštesnėje padėtyje. Techninių duomenų lentelėje nurodomas apytikslis vandens lygis, kuriuo siurblys su reguliuojamu jungikliu bus išjungtas - parametras: „Išjungimo lygmuo“. Siurblio pagrindo keitimas (tik YT-85330 ir YT-85333) (V) Įspėjimas! Prieš iškeičiant pagrindą įsitikinkite ar yra siurblys atjungtas nuo maitinimo. Maitinimo kabelio kištukas turi būti atjungtas nuo maitinimo lizdo. Siurblyje galima pakeisti pagrindą, priklausomai nuo siurbiamo vandens švarumo. Pagrindas su mažomis angomis naudojamas švariam vandeniui siurbti, o pagrindas su didelėmis angomis nešvariam vandeniui siurbti. Kadangi nešvaraus vandens siurbimo pagrindas yra aukštesnis,tai ir lygis, kai siurblys baigs darbą, bus aukštesnis. Norėdami pakeisti pagrindą, atsukite varžtą, kuris pritvirtina pagrindą, tada atsargiai pakreipkite dangtelio skląstį ir nuimkite jį. Uždėkite dangtelį pritvirtindami jį prie siurblio korpuso ir tada prisukite varžtu. Siurblį taip pat galima naudoti be pagrindo, kad būtų siurbiamas švarus vanduo iki maždaug 1 mm lygio aplink siurblio korpusą. Įspėjimas! Siurblys be sumontuoto pagrindo gali būti naudojamas tik siurbti švarų vandenį be jokių prie- maišų. Jei to nepadarysite, siurblys gali būti sugadintas.

PRIEŽIŪRA, TRANSPORTAS IR LAIKYMAS

Baigus darbą, siurblys turi būti atjungtas nuo maitinimo šaltinio ir ištrauktas iš vandens. Atjunkite žarną nuo siurblio išleidimo angos ir leiskite vandeniui išplaukti iš siurblio vidaus. Šios operacijos metu siurblys turi būti pakreipiamas įvairiomis kryptimis. Ištuštinus siurblį, išdžiovinkite jo vidų minkštu skudurėliu arba leiskite išdžiūti. Jei buvo siurbiamas vanduo yra su nešvarumais, reikia pumpuoti švarų vandenį, kol iš siurblio nepradės plaukti švarus vanduo. Siurblį išorėje valyti švaraus vandens srautu, kur slėgis nedidesnis negu 0,3 MPa. Valydami siurblį būkite atsargūs, kad nesušlapintumėte maitinimo laido kištuko. Siurblys turi būti transportuojamas tuščias ir išdžiovintas. Nešti laikant už rankenos korpuso viršuje arba už korpuso. Niekada transportuokite siurblio traukdami arba pakabinę jį už maitinimo kabelio arba kabelio jungiančio plūdinį jungiklį prie siurblio. Trans- portuokite pakuotėje, kuri apsaugo siurblį nuo dulkių ir purvo. Laikykite siurblį tuščią ir sausą. Siurblyje likęs vanduo gali užšaldyti ir sugadinti siurblį. Laikykite siurblį tamsesnėse vietoje, kurios užtikrina gerą vėdinimą ir apsaugo nuo neleistinos prieigos prie siurblio, ypač vaikų.30
