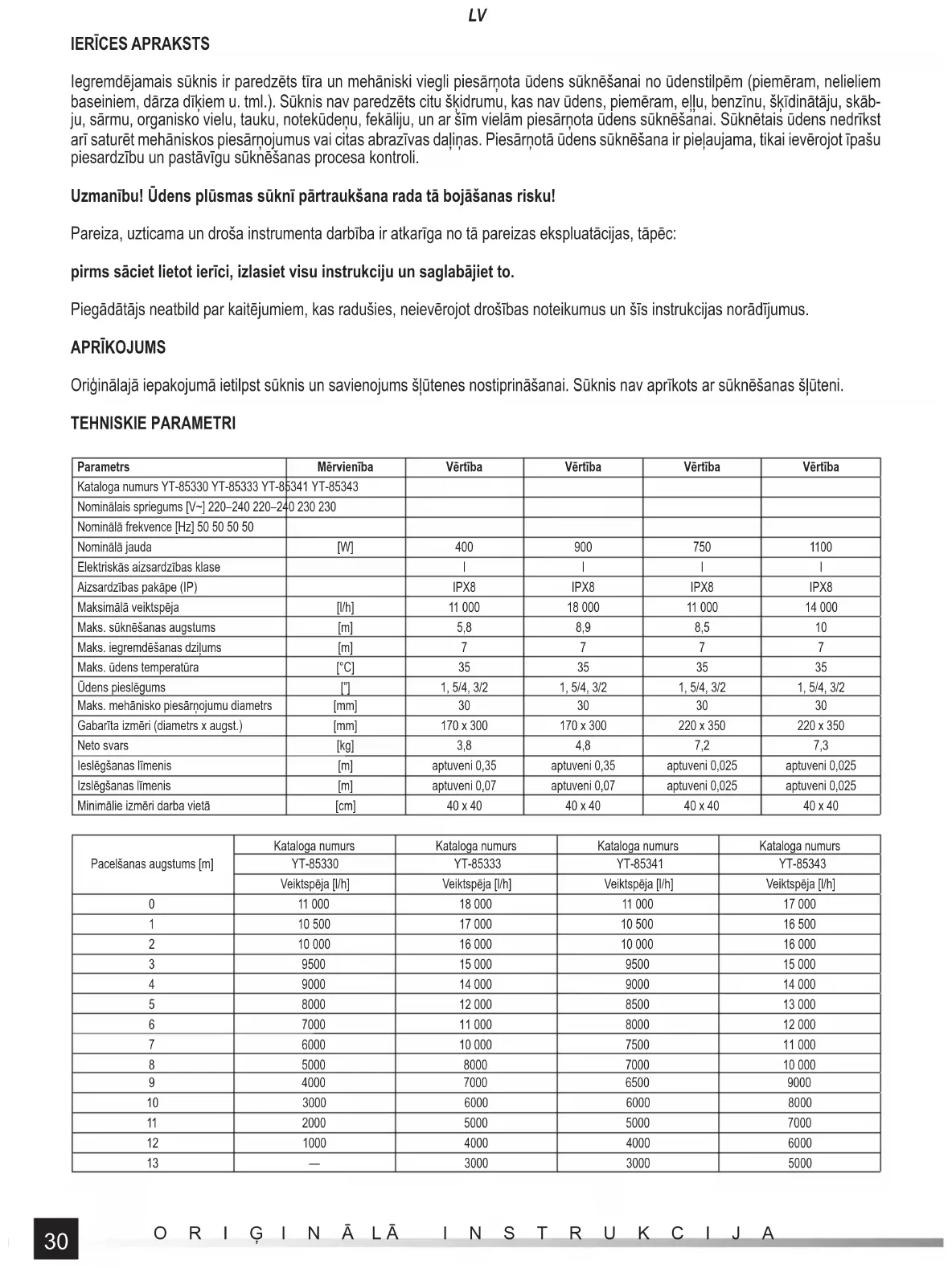

Iegremdējamais sūknis ir paredzēts tīra un mehāniski viegli piesārņota ūdens sūknēšanai no ūdenstilpēm (piemēram, nelieliem baseiniem, dārza dīķiem u. tml.). Sūknis nav paredzēts citu šķidrumu, kas nav ūdens, piemēram, eļļu, benzīnu, šķīdinātāju, skāb- ju, sārmu, organisko vielu, tauku, notekūdeņu, fekāliju, un ar šīm vielām piesārņota ūdens sūknēšanai. Sūknētais ūdens nedrīkst arī saturēt mehāniskos piesārņojumus vai citas abrazīvas daļiņas. Piesārņotā ūdens sūknēšana ir pieļaujama, tikai ievērojot īpašu piesardzību un pastāvīgu sūknēšanas procesa kontroli. Uzmanību! Ūdens plūsmas sūknī pārtraukšana rada tā bojāšanas risku! Pareiza, uzticama un droša instrumenta darbība ir atkarīga no tā pareizas ekspluatācijas, tāpēc: pirms sāciet lietot ierīci, izlasiet visu instrukciju un saglabājiet to. Piegādātājs neatbild par kaitējumiem, kas radušies, neievērojot drošības noteikumus un šīs instrukcijas norādījumus. APRĪKOJUMS Oriģinālajā iepakojumā ietilpst sūknis un savienojums šļūtenes nostiprināšanai. Sūknis nav aprīkots ar sūknēšanas šļūteni. TEHNISKIE PARAMETRI Parametrs Mērvienība Vērtība Vērtība Vērtība Vērtība Kataloga numurs YT-85330 YT-85333 YT-85341 YT-85343 Nominālais spriegums [V~] 220–240 220–240 230 230 Nominālā frekvence [Hz] 50 50 50 50 Nominālā jauda [W] 400 900 750 1100 Elektriskās aizsardzības klase I I I I Aizsardzības pakāpe (IP) IPX8 IPX8 IPX8 IPX8 Maksimālā veiktspēja [l/h] 11 000 18 000 11 000 14 000 Maks. sūknēšanas augstums [m] 5,8 8,9 8,5 10 Maks. iegremdēšanas dziļums [m] 7 7 7 7 Maks. ūdens temperatūra [°C] 35 35 35 35 Ūdens pieslēgums [”] 1, 5/4, 3/2 1, 5/4, 3/2 1, 5/4, 3/2 1, 5/4, 3/2 Maks. mehānisko piesārņojumu diametrs [mm] 30 30 30 30 Gabarīta izmēri (diametrs x augst.) [mm] 170 x 300 170 x 300 220 x 350 220 x 350 Neto svars [kg] 3,8 4,8 7,2 7,3 Ieslēgšanas līmenis [m] aptuveni 0,35 aptuveni 0,35 aptuveni 0,025 aptuveni 0,025 Izslēgšanas līmenis [m] aptuveni 0,07 aptuveni 0,07 aptuveni 0,025 aptuveni 0,025 Minimālie izmēri darba vietā [cm] 40 x 40 40 x 40 40 x 40 40 x 40 Pacelšanas augstums [m] Kataloga numurs Kataloga numurs Kataloga numurs Kataloga numurs YT-85330 YT-85333 YT-85341 YT-85343 Veiktspēja [l/h] Veiktspēja [l/h] Veiktspēja [l/h] Veiktspēja [l/h]

Pacelšanas augstums [m] Kataloga numurs Kataloga numurs Kataloga numurs Kataloga numurs YT-85330 YT-85333 YT-85341 YT-85343 Veiktspēja [l/h] Veiktspēja [l/h] Veiktspēja [l/h] Veiktspēja [l/h] 14 — 2000 2000 4000 15 — 1000 1000 3000 16 — — — 2000 17 — — — 1000 Uzmanību! Maksimālā sūkņa veiktspēja attiecas uz tīra ūdens sūknēšanu. Lai nodrošinātu maksimālo veiktspēju, pieslēdziet sūknim šļūteni ar diametru, kas atbilst maksimālajam ūdens pieslēguma diametram.

DROŠĪBAS INSTRUKCIJAS

UZMANĪBU! Izlasiet visas tālāk sniegtās instrukcijas. To neievērošana var novest pie elek- trošoka, ugunsgrēka vai traumām. IEVĒROJIET TĀLĀK SNIEGTĀS INSTRUKCIJAS Norādījumi par ierīces lietošanu Ierīce ir paredzēta tikai tīra vai viegli mehāniski piesārņota ūdens sūknēšanai. Mehāniskie piesārņojumi nedrīkst būt abrazīvi, atsevišķu piesārņojumu daļiņu izmērs nedrīkst pārsniegt lielumu, kas norādīts tabulā ar tehniskajiem datiem. Ierīce nav paredzēta citu šķidrumu, kas nav ūdens, piemēram, eļļu, benzīnu, šķīdinātāju, skābju, sārmu, organisko vielu, tauku, no- tekūdeņu, fekāliju, un ar šīm vielām piesārņota ūdens sūknēšanai. Ierīces darbības laikā tai ir visu laiku jāatrodas uzraudzībā. Nepieļaujiet situāciju, kad sūknis strādā sausā režīmā. Tas noved pie sūkņa pārkaršanas, kas var kļūt pat tā bojāšanas, ugunsgrēka vai elektrošoka iemeslu. Sūkni nedrīkst izmantot dzeramā ūdens sūknēšanai; nepārtrauktai darbībai, piemēram, ūdens cirkulācijas strūklakās nodrošināšanai; ūdens ar temperatūru, kas augstāka par tabu- lā ar tehniskajiem datiem norādīto, sūknēšanai. Ierīci nedrīkst patstāvīgi remontēt, demontēt vai modifi cēt. Visi ierīces remonti ir jāveic auto- rizētajā servisa centrā. Tīriet sūkni tikai ar tīra ūdens strūklu. Ierīce nav paredzēta lietošanai bērniem, kas ir jaunāki par 8 gadiem, un cilvēkiem ar sama- zinātām fi ziskām un garīgām spējām vai bez pieredzes un zināšanām par ierīci, ja vien viņi neatrodas uzraudzībā vai nav instruēti par ierīces lietošanu drošā veidā tā, lai saistīti ar to riski būtu saprotami. Bērni nedrīkst rotaļāties ar produktu. Bērni bez uzraudzības nedrīkst veikt produkta tīrīšanu un tehnisko apkopi. Ūdens, kurā atrodas sūknis, var kļūt piesārņots smērvielu noplūdes dēļ. Norādījumi par ierīces transportēšanu un uzstādīšanu Brīdinājums! Iegremdēšanas laikā sūknis nedrīkst būt pieslēgts barošanas avotam. Sūkņa barošanas kabeļa kontaktdakšai ir jābūt atslēgtai no elektrotīkla kontaktligzdas. Sūknis iesūc ūdeni caur atverēm pamatnē. Iegremdējiet sūkni ūdenī, iepriekš piesienot trosi pie turētāja sūkņa korpusa augšējā daļā. Sūkņa iegremdēšanai nedrīkst izmantot barošanas kabeli. Barošanas kabelis nedrīkst būt pārāk nospriegots.32

Ja sūknis tiek nolaists ūdenstilpē, kuras dibens ir piesārņots, piemēram, ar smiltīm vai dū- ņām, vai ūdenstilpei nav cieta dibena, pievērsiet uzmanību tam, lai nenolaistu sūkni līdz pašam dibenam. Netīrumu iesūkšanas gadījumā sūknis darbojas mazāk efektīvi. Netīrumi noved arī pie ātrākas sūkņa nodilšanas. Lieki netīrumi var novest pie sūkņa ieejas atveru aizsprostošanas, kas var kļūt par sūkņa bojāšanas iemeslu. Sūkni nedrīkst iegremdēt ūdenstilpēs, kur atrodas cilvēki. Ja sūknis tiek iegremdēts ūdenstilpēs ar nelielu platību, piemēram, akās, minimā lie ūdenstil- pes izmēri sūkņa darba vietā ir norādīti tabulā ar tehniskajiem datiem. Iegremdētajam sūknim ir jābūt uzstādītam vertikāli. Sūkņa noliekšana vai apgāšanās noved pie tā nepareizas darbības, samazina veiktspēju un var novest pie sūkņa bojāšanas. Ierīcē nedrīkst urbt nekādus caurumus, nedrīkst arī veikt nekādas ierīces modifi kācijas, kas nav aprakstītas instrukcijā. Pārnesiet ierīci, turot to aiz roktura vai korpusa. Nepārvietojiet ierīci, velkot to aiz barošanas kabeļa. Norādījumi par ierīces pieslēgšanu barošanas avotam Brīdinājums! Sūknim ir jābūt barotam ar diferenciālās strāvas automātslēdzi (RCD) ar nomi- nālo strāvu, kas nepārsniedz 30 mA. Pirms ierīces pieslēgšanas barošanas avotam pārliecinieties, ka barošanas tīkla spriegums, frekvence un veiktspēja atbilst vērtībām, kas norādītas ierīces datu plāksnītē. Kontaktdakšai ir jābūt piemērotai kontaktligzdai. Kontaktdakšu nedrīkst nekādā veidā modifi cēt. Ierīces barošanas tīkla ķēdei ir jābūt aprīkotai ar aizsargvadu un aizsargierīci ar nominālo strāvu vismaz 16 A. Izvairieties no barošanas kabeļa saskares ar asām malām un karstiem priekšmetiem un virsmām. Ierīces darbības laikā barošanas kabelim ir vienmēr jābūt pilnīgi notītam un novie- totam tā, lai tas netraucētu apkalpot ierīci. Barošanas kabeļa pozīcija nedrīkst radīt paklup- šanas risku. Barošanas kontaktligzdai ir jāatrodas tādā vietā, lai vienmēr būtu iespējams ātri atslēgt ierīces barošanas kabeļa kontaktdakšu. Atslēdzot barošanas kabeļa kontaktdakšu, vienmēr velciet aiz kontaktdakšas korpusu, nevis aiz kabeļa. Barošanas kabeļa vai kontaktdakšas bojāšanas gadījumā, tie ir nekavējoties jāatslēdz no barošanas tīkla un jāsazinās ar ražotāja autorizēto servisa centru, lai nomanītu tos pret jau- niem elementiem. Nelietojiet ierīci ar bojāto barošanas kabeli vai kontaktdakšu. Barošanas kabelis un kontaktdakša nav remontējami, bojājuma gadījumā šie elementi ir jānomaina pret jauniem elementiem, kas ir brīvi no defektiem.

Izejas šļūtenes pieslēgšana Ūdens izejai ir jābūt aprīkotai ar vītni, kurai jāpieslēdz šļūtenes savienojums. Var izmantot savienojumus, kas ietilpst sūkņa aprīkojumā vai ir pieejami atsevišķi. Ja tiek izmantota šļūtene ar iekšējo diametru, kas ir mazāks par ūdens izejas diametru, var tikt samazināta sūkņa veiktspēja. Savienojums, kas ietilpst sūkņa aprīkojumā, ļauj pieslēgt šļūtenes ar dažādiem diametriem. Pieslēdzot šļūteni ar diametru, kas lielāks par mazāko pieslēguma diametru, atgrieziet savienojuma daļu ar mazāku diametru, lai neierobežotu sūkņa plūsmu. Savienojums ir izgatavots no plastmasas, tāpēc griezumu var veikt ar asu nazi. Ievērojiet piesardzību griešanas laikā, lai izvairītos no savainojuma. Pieskrūvējiet šļūteni, neizmantojot instrumentu, ar spēku, kas nepieciešams, lai nodrošinātu savienojuma hermētiskumu. Pārmē- rīga spēka izmantošana var novest pie blīves bojāšanas.33

Sūkņa iedarbināšana un apturēšana Sūknim nav parasta slēdža. Atkarībā no modeļa sūknis tiek iedarbināts un apturēts ar pludiņslēdzi vai regulējamo slēdzi. Pludiņslēdzis tiek pieslēgts sūknim ar īsu elektrisko kabeli, tā iekšā atrodas kustīgs elements, kas saslēdz vai pārtrauc elektrisko ķēdi. Slēdža pludiņš tiek pacelts ūdenī, kā rezultātā tiek saslēgta elektriskā ķēde un iedarbināts sūknis. Ja ūdens līmenis nolaižas tā, kā kabeļa pieslēgums vērš slēdža pludiņu uz augšu, sūknis tiek izslēgts. Pludiņslēdzi var nostiprināt pie sūkņa korpusa, izmantojot klipsi (II). Šādā pozīcijā slēdzis iedarbina sūkni katru reizi, kad tas tiek pieslēgts barošanas avotam, neatkarīgi no ūdens līmeņa. Izmantojiet šo iespēju piesardzīgi, jo sūkņa darbība sausā režīmā noved pie ierīces pārkaršanas, kas savukārt noved pie tās bojāšanas. Šo iespēju ieteicams izmantot tikai sūkņa transportēšanas laikā, lai slēdzis nenospriegotu kabeli, ar kuru tas savienots ar sūkni. Ievietojot kabeli, kas savieno pludiņslēdzi ar sūkni, turētājā sūkņa korpusa augšā (III), tiek “saīsin āta” brīva kabeļa daļa. Šo iespēju var izmantot, lai izmainītu ūdens līmeni, pie kura sūknis tiek ieslēgt un izslēgts. Atstājiet pietiekami garu kabeli starp turētāju un slēdzi, lai slēdzis varētu brīvi mainīt pozīciju. Pārāk īss gabals neļauj ieslēgt vai izslēgt sūkni. Regulējamais slēdzis ir aprīkots ar slīdni, ar kuru tiek iestatīts ūdens līmenis, pie kura iedarbojas sūknis. Ja ūdens līmenis atrodas vidējā slīdņa daļā (IV), sūknis tiek iedarbināts. Sūknis tiek izslēgts, kad ūdens līmenis nolaižas zem zemākā iespējamā slīdņa iestatījuma, pat ja sūknis tiek uzstādīts augstākā pozīcijā. Aptuvenais ūdens līmenis, pie kura regulējamais slēdzis izslēdz sūkni, ir norādīts tabulā ar tehniskajiem datiem — parametrs “Izslēgšanas līmenis”. Sūkņa pamatnes nomaiņa (tikai modeļos YT-85330 un YT-85333) (V) Brīdinājums! Pirms pamatnes nomaiņas pārliecinieties, ka slēdzis ir atslēgts no barošanas avota. Barošanas kabeļa kontaktdak- šai ir jābūt atslēgtai no tīkla kontaktligzdas. Sūknis ir aprīkots ar pamatnes nomaiņas iespēju atkarībā no sūknētā ūdens tīrībai. Pamatne ar mazām atverēm ir paredzēta tīra ūdens sūknēšanai, un pamatne ar daudzām atverēm — netīra ūdens sūknēšanai. Pamatne netīra ūdens sūknēšanai ir augstāka, pēc sūkņa darbības pabeigšanas paliek arī augstāks ūdens līmenis. Lai nomainītu pamatni, atskrūvējiet skrūvi, kas stiprina pa- matni, pēc tam piesardzīgi paceliet vāka fi ksatoru un demontējiet to. Uzstādiet vāku, bloķējot to uz sūkņa korpusa un nostiprinot to ar skrūvi. Sūkni var izmantot arī bez pamatnes, lai sūknētu tīru ūdeni aptuveni 1 mm līmenī ap sūkņa korpusu. Brīdinājums! Sūkni bez uzstādītas pamatnes var izmantot tikai tīra ūdens izsūknēšanai bez piemaisījumiem. Pretējā gadījumā sūknis var tikt sabojāts. TEHNISKĀ APKOPE, TRANSPORTĒŠANA UN UZGLABĀŠANA Pēc sūkņa darbības pabeigšanas atslēdziet to no barošanas avota un izvelciet to no ūdens. Atslēdziet šļūteni no sūkņa izejas un ļaujiet ūdenim izplūst no sūkņa gravitācijas ietekmē. Veicot šo darbību, nolieciet sūkni dažādās pusēs. Pēc sūkņa iztukšošanas nosusiniet to ar mīkstu lupatiņu vai ļaujiet tam nožūt. Ja tiek sūknēts ūdens ar netīrumiem, sūknējiet tīru ūdeni līdz brīdim, kad no sūkņa pārstāj izplūst ūdens ar netīrumiem. Sūkni var tīrīt no ārpuses ar tīra ūdens strūklu, kuras spiediens nepārsniedz 0,3 MPa. Sūkņa tīrīšanas laikā ievērojiet piesardzību, lai nesaslapinātu barošanas kabeli. Transportējiet sūkni iztukšotu no ūdens un nosusinātu. Pārnesiet to, turot aiz roktura korpusa augšā vai aiz korpusa. Nekad ne- transportējiet sūkni, velkot to vai pakarot aiz barošanas kabeļa vai kabeļa, kas savieno pludiņslēdzi ar sūkni. Transportējiet sūkni iepakojumos, kas to aizsargā no putekļiem un netīrumiem. Uzglabājiet sūkni iztukšotu no ūdens un nosusinātu. Ūdens, kas atstāts sūknī, var sasalst un novest pie sūkņa bojāšanas. Uz- glabājiet sūkni noēnotās vietās, kas nodrošina labu ventilāciju un aizsardzību pret personu, kas nav pilnvarotas apkalpot sūkni, jo īpaši bērnu piekļuvi.34
