NÁVOD NA OBSLUHU YT-85330 Yato

6. nastaviteľný zapínač

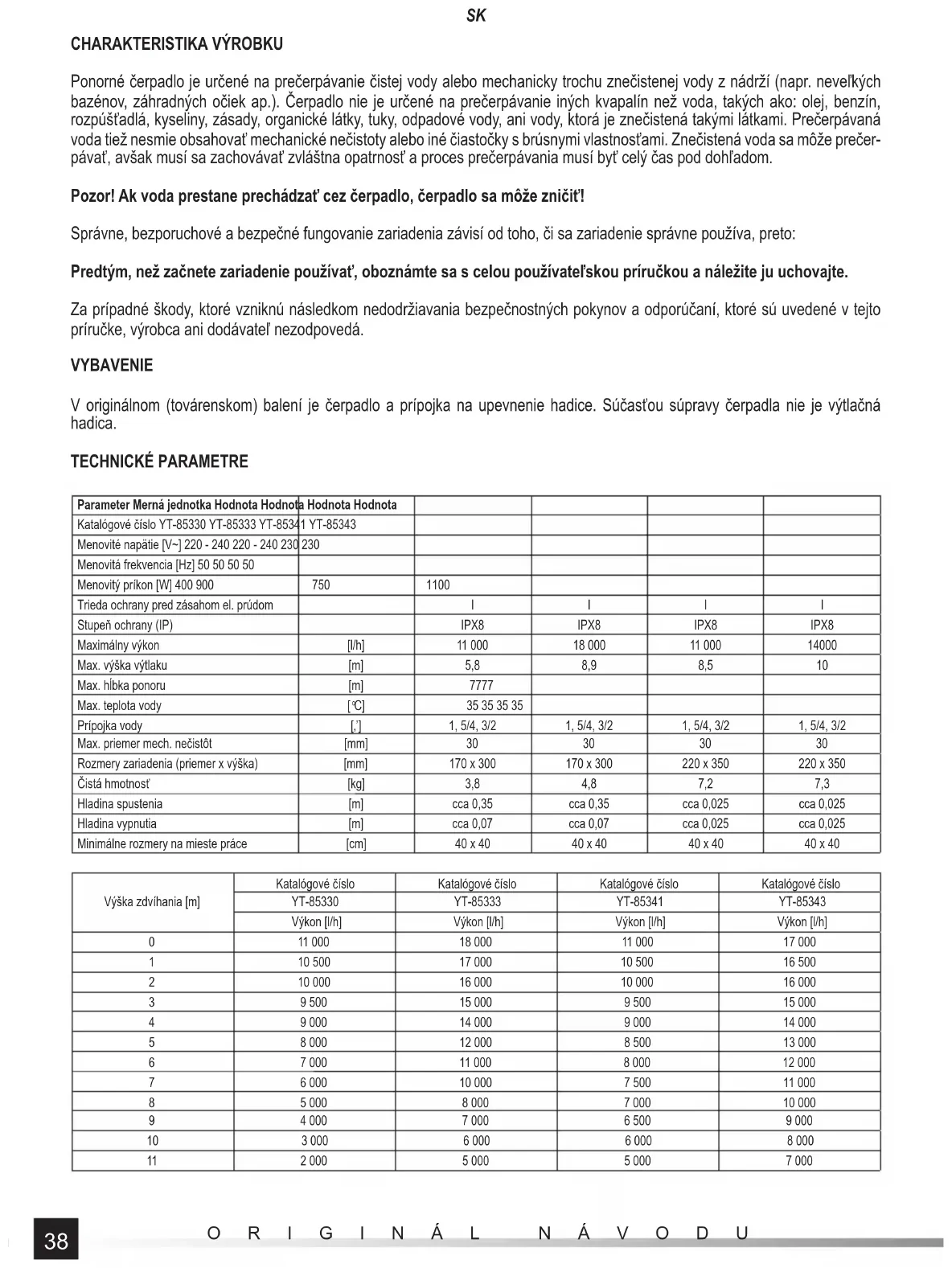

Ponorné čerpadlo je určené na prečerpávanie čistej vody alebo mechanicky trochu znečistenej vody z nádrží (napr. neveľkých bazénov, záhradných očiek ap.). Čerpadlo nie je určené na prečerpávanie iných kvapalín než voda, takých ako: olej, benzín, rozpúšťadlá, kyseliny, zásady, organické látky, tuky, odpadové vody, ani vody, ktorá je znečistená takými látkami. Prečerpávaná voda tiež nesmie obsahovať mechanické nečistoty alebo iné čiastočky s brúsnymi vlastnosťami. Znečistená voda sa môže prečer- pávať, avšak musí sa zachovávať zvláštna opatrnosť a proces prečerpávania musí byť celý čas pod dohľadom. Pozor! Ak voda prestane prechádzať cez čerpadlo, čerpadlo sa môže zničiť! Správne, bezporuchové a bezpečné fungovanie zariadenia závisí od toho, či sa zariadenie správne používa, preto: Predtým, než začnete zariadenie používať, oboznámte sa s celou používateľskou príručkou a náležite ju uchovajte. Za prípadné škody, ktoré vzniknú následkom nedodržiavania bezpečnostných pokynov a odporúčaní, ktoré sú uvedené v tejto príručke, výrobca ani dodávateľ nezodpovedá. VYBAVENIE V originálnom (továrenskom) balení je čerpadlo a prípojka na upevnenie hadice. Súčas ťou súpravy čerpadla nie je výtlačná hadica. TECHNICKÉ PARAMETRE Parameter Merná jednotka Hodnota Hodnota Hodnota Hodnota Katalógové číslo YT-85330 YT-85333 YT-85341 YT-85343 Menovité napätie [V~] 220 - 240 220 - 240 230 230 Menovitá frekvencia [Hz] 50 50 50 50 Menovitý príkon [W] 400 900 750 1100 Trieda ochrany pred zásahom el. prúdom I I I I Stupeň ochrany (IP) IPX8 IPX8 IPX8 IPX8 Maximálny výkon [l/h] 11 000 18 000 11 000 14000 Max. výška výtlaku [m] 5,8 8,9 8,5 10 Max. hĺbka ponoru [m] 7777 Max. teplota vody [

13 – 3 000 3 000 5 000 14 – 2 000 2 000 4 000 15 – 1 000 1 000 3 000 16 – – – 2 000 17 – – – 1 000 Pozor! Maximálny výkon čerpadla sa týka čerpania čistej vody. Ak chcete dosiahnuť maximálny výkon, k čerpadlu upevnite hadicu s maximálnym priemerom príslušne podľa maximálneho priemeru prípojky vody.

POZOR! Prečítajte si všetky nasledujúce pokyny. Následkom ich nedodržiavania môže dôjsť k zásahu el. prúdom, požiaru alebo k úrazu či nehode.

DODRŽIAVAJTE NASLEDUJÚCE POKYNY

Odporúčania týkajúce sa používania zariadenia Zariadenie je určené iba na čerpanie čistej vody alebo trochu špinavej vody znečistenej drobnými mechanickými nečistotami. Mechanické nečistoty nemôžu mať vlastnosti brúsne- ho materiálu, a veľkosť jednotlivých čiastočiek nečistôt nemôže presahovať veľkosti, ktoré sú uvedené v tabuľke s technickými údajmi. Zariadenie nie je určené na prečerpávanie iných kvapalín než voda, takých ako: olej, benzín, rozpúšťadlá, kyseliny, zásady, organické látky, tuky, odpadové vody, a tiež vody znečistené takými látkami. Keď zariadenie používate, musí byť pod neustálym dohľadom. Zabráňte, aby čerpadlo pracovalo nasucho (bez prečerpáva- nia vody). V opačnom prípade sa čerpadlo môže prehriať, v dôsledku toho sa môže poško- diť, a môže to byť tiež príčinou požiaru alebo zásahu el. prúdom. Čerpadlo sa nesmie používať na: prečerpávanie pitnej vody (určenej na požitie); nepretržitú prácu, napr. na napájanie fontány; prečerpávanie vody s vyššou teplotou než je teplota uve- dená v tabuľke s technickými údajmi. Zariadenie v žiadnom prípade samostatne neopravujte, nedemontujte alebo neupravujte; je to prísne zakázané. Všetky opravy výrobku môže vykonať iba autorizovaný servis. Čerpadlo umývajte iba prúdom čistej vody. Zariadenie nie je určené na používanie deťmi vo veku do 8 rokov, ani osobami so zníženými fyzickými a mentálnymi schopnosťami, ani osobami, ktoré nemajú potrebné skúsenosti a znalosti z používania zariadenia. Ibaže budú pod neustálym dohľadom, alebo budú náležite zaškolené o používaní zariadenia bezpečným spôsobom, a budú si vedomí rizík, ktoré s používaním zariadenia súvisia. Deti sa so zariadením v žiadnom prípade nesmú hrať. Deti bez dozoru dospelej osoby nesmú zariadenie čistiť, ani vykonávať jeho údržbu. Pokyny týkajúce sa prepravy a montáže zariadenia Varovanie! Čerpadlo nemôže byť počas ponárania pripojené k el. napätiu. Zástrčka napája- cieho kábla čerpadla musí byť úplne vytiahnutá z el. zásuvky. Čerpadlo nasáva vodu cez otvory, ktoré sú v podstavci. Čerpadlo ponorte do vody tak, že predtým k rúčke, ktorý je v hornej časti plášťa čerpadla, upevníte vhodné lanko. Ponorné čerpadlo v žiadnom prípade neponárajte s použitím napájacieho kábla. Napájací kábel ne-40

môže byť napnutý. Ak čerpadlo spustíte do vodnej nádrže, ktorej dno môže byť znečistené napr. pieskom alebo usadeninami, alebo ak daná vodná nádrž nemá tvrdé dno, zabezpečte, aby čerpadlo ne- bolo spustené úplne na dno. Čerpadlo, ktoré bude nasávať nečistoty, bude menej výkonné. Okrem toho sa čerpadlo v dôsledku prečerpávania špinavej vody rýchlejšie opotrebováva. Príliš veľké množstvo nečistôt môže viesť k zapchaniu nasávacích otvorov čerpadla, čo môže viesť až k poškodeniu čerpadla. Čerpadlo neponárajte do nádrží, v ktorých sú ľudia, je to zakázané. Ak čerpadlo ponárate do vodných nádrží s neveľkou plochou, napr. do studne, minimálne rozmery nádrže na mieste používania čerpadla sú uvedené v tabuľke s technickými para- metrami. Ponorené čerpadlo musí stáť zvislo. V prípade, ak sa čerpadlo vychýli alebo prevráti, nebude fungovať správne, výkon bude nižší, a tiež môže dôjsť k poškodeniu čerpadla. Do zariadenia nevŕtajte akékoľvek otvory, a tiež neupravujte iným spôsobom, než je opísaný v príručke. Výrobok prenášajte držiac za rúčku alebo za plášť. Zariadenie nepremiestňujte ťahajúc za napájací kábel. Voda, v ktorej je čerpadlo umiestnené, sa môže kontaminovať v dôsledku úniku mazív. Pokyny týkajúce sa pripojenia zariadenia k napájaniu Varovanie! Čerpadlo musí byť pripojené k el. obvodu vybavenom prúdovým chráničom (RDC) s menovitým aktivačným prúdom nepresahujúcim 30 mA. Predtým, než zariadenie pripojíte k el. napätiu, skontrolujte, či sa napätie, frekvencia a výkon el. obvodu zhodujú s parametrami, ktoré sú uvedené na výrobnom štítku zariade- nia. Zástrčka musí byť kompatibilná so zásuvkou. Zástrčku nijakým spôsobom nepre- rábajte. El. obvod používaný na napájanie zariadenia musí byť chránený ochranným vodičom a za- bezpečený poistkou minimálne 16 A. Zabráňte, aby sa napájací kábel dotýkal ostrých hrán či horúcich predmetov a povrchov. Keď sa zariadenie používa, napájací kábel musí byť úplne rozvinutý, a musí byť polo- žený tak, aby pri obsluhe zariadenia nezavadzal. Napájací kábel musí byť položený tak, aby nevytváral riziko potknutia. Používaná el. zásuvka musí byť na takom mieste, aby sa z nej dala vždy rýchlo vytiahnuť zástrčka napájacieho kábla zariadenia. Zástrčku vždy vyťahujte uchopením za jej plášť, nikdy ju nevyťahujte ťahaním napájacieho kábla. Ak sa napájací kábel alebo zástrčka poškodia, zariadenie okamžite odpojte od el. napätia a obráňte sa na autorizovaný servis výrobcu, ktorý ich môže vymeniť. Zariadenie s poško- deným napájacím káblom alebo zástrčkou v žiadnom prípade nepoužívajte. Napájací kábel alebo zástrčka sa nesmú opravovať, ak sa tieto prvky poškodia, musia sa vymeniť na nové, bezchybné. OBSLUHA ZARIADENIA Pripojenie výtlačnej hadice Výstupné hrdlo vody má závit, k nemu pripojte prípojku hadice. Môžete použiť prípojku dodanú spolu s čerpadlom, alebo iné prípojky. Ak použijete hadicu s menším vnútorným priemerom než je priemer výstupného hrdla vody, musíte počítač s poklesom41

výkonu čerpania. Prípojka, ktorá je dodaná spolu s čerpadlom, umožňuje pripojiť hadice s rôznym priemerom. Ak chcete použiť hadicu s väčším priemerom než je najmenší priemer prípojky, odrežte časť prípojky s menším priemerom, aby neobmedzovala prietok vody. Prípojka je vyrobená z plastu, preto ju môžete odrezať napr. ostrým nožom. Pri odrezávaní zachovávajte náležitú opatrnosť, aby ste zabránili úrazu. Prípojku hadice priskrutkujte bez použitia náradia, je to dostatočná sila na zaručenie tesnosti spoja. Použitím príliš veľkej sily sa tesnenie môže poškodiť. Spúšťanie a zastavovanie čerpadla Čerpadlo nemá tradičný zapínač. Spúšťa sa a zastavuje podľa daného modelu alebo plavákovým alebo nastaviteľným vypínačom. Plavákový vypínač je k čerpadlu pripojený krátkym elektrickým káblom, a vo vnútri má pohyblivý prvok, ktorý uzatvára a prerušuje elektrický obvod. Plavák vypínača sa vznáša vo vode, v dôsledku toho sa uzatvára elektrický obvod a spúšťa čerpadlo. Keď hladi- na vody klesne na takú úroveň, že plavák vypínača smeruje káblovou prípojkou smerom hore, dochádza k prerušeniu elektrického obvodu a k vypnutiu čerpadla. Plavákový vypínač môžete upevniť k plášťu čerpadla klipsou (II). Keď je plavákový vypínač v takej polohe, spustí čerpadlo vždy, keď bude pripojené k el. napätiu, bez ohľadu na aktuálnu hladinu vody. Taký spôsob upevnenia používajte rozvážne, keďže čer- padlo nesmie pracova ť nasucho, keďže v dôsledku takej práce sa čerpadlo prehrieva a môže sa až poškodiť. Odporúčame, aby ste túto možnosť používali pri prenášaní čerpadla, aby nebol napnutý kábel spájajúci vypínač a čerpadlo. Odporúčame, aby ste kábel spájajúci vypínač a čerpadlo umiestnili v rúčke na vrchu plášťa čerpadla (III), takým spôsobom kábel „skrátite“. Takým spôsobom môžete zmeniť výšku hladiny vody, pri ktorej sa bude čerpadlo zapínať a vypínať. Voľný kábel medzi rúčkou a plavákovým vypínačom musí mať dostatočnú dĺžku, aby mohol vypínač slobodne meniť svoju polohu. V prípade, ak by bol voľný kábel príliš krátky, plavákový vypínač nedokáže zapínať a vypínať čerpadlo. V nastaviteľnom vypínači je posúvač, ktorým sa nastavuje hladina vody, pri ktorej sa má čerpadlo spustiť. Čerpadlo sa spustí, keď sa hladina vody nachádza v strednej časti posúvača (IV). Čerpadlo sa vypne, keď hladina vody klesne pod najnižšie možné nastavenie posúvača, a to aj vtedy, keď posúvač bude nastavený v najvyššej polohe. Približná úroveň hladiny vody, pri ktorej nastaviteľný vypínač vypne čerpadlo je uvedená v tabuľke s technickými parametrami – parameter: „Hladina vypnutia“. Výmena podstavca čerpadla (iba v modeloch YT-85330 a YT-85333) (V) Varovanie! Pred výmenou podstavca skontrolujte, či je čerpadlo odpojené od el. napätia. Zástrčka napájacieho kábla musí byť úplne vytiahnutá z el. zásuvky. V čerpadle sa dá vymeniť podstavec podľa úrovne čistoty čerpanej vody. Podstavec s malými otvormi je určený na čerpanie čistej vody, a podstavec s veľkými otvormi na čerpanie špinavej vody. Keďže podstavec na čerpanie špinavej vody je vyšší, čerpadlo sa vypína pri vyššej hladine vody. Keď chcete vymeniť podstavec najprv odskrutkujte upevňovaciu skrutku podstavca, následne opatrne vychýľte blokádu veka a zložte ho. Veko namontujte zablokovaním na plášti čerpadla, a potom ho upevnite skrutkou. Čerpadlo je možné použiť aj bez nasadenej základne na čerpanie čistej vody na úroveň približne 1 mm okolo telesa čerpadla. Vý- straha! Čerpadlo bez nainštalovanej základne je možné použiť iba na čerpanie čistej vody bez akýchkoľvek nečistôt. V opačnom prípade môže dôjsť k poškodeniu čerpadla.

ÚDRŽBA, PREPRAVA A SKLADOVANIE

Čerpadlo po skončení práce odpojte od el. napätia a vytiahnite z vody. Odpojte hadicu od prípojky čerpadla a umožnite, aby voda vplyvom gravitácie vytiekla z vnútra čerpadla. Čerpadlo pri tejto činnosti vychyľujte na rôzne strany. Keď z čerpadla vytečie všetka voda, vysušte ho mäkkou handrou alebo nechajte vyschnúť. Ak ste čerpali znečistenú vodu, čerpadlom prečerpajte čistú vodu až kým z čerpadla prestane vychádzať špinavá voda. Čerpadlo môžete z vonku čistiť prúdom čistej vody s tlakom maximálne 0,3 MPa. Pri čistení čerpadla zachovávajte náležitú opatrnosť, aby ste nezamočili zástrčku napájacieho kábla. Čerpadlo prepravuje prázdne (bez vody) a suché. Prenášajte držiac za rúčku, ktorá je na vrchu plášťa, alebo držiac za plášť. Čerpadlo nikdy neprenášajte ťahajúc alebo vešajúc za napájací kábel, alebo za kábel spájajúci plavákový vypínač a čerpadlo. Prepravujte v obaloch, ktoré chránia čerpadlo pred prachom a nečistotami. Čerpadlo uchovávajte prázdne (bez vody) a suché. Voda ponechaná v čerpadle môže zamrznúť, čo môže viesť k poškodeniu čerpadla. Čerpadlo uchovávajte na tmavých, dobre vetraných miestach, zabezpečených proti prístupu nepovolaných osôb, pre- dovšetkým detí.42
