| Terméktípus | Ütvefúró / akkus csavarozó |
| Márka | PowerPlus |
| Modell | POWX00840 |
| Névleges feszültség | 20 V (Li-Ion) |
| Kapacitás | 2,0 Ah (x2 mellékelve) |
| Üresjárati fordulatszám | 0-400 / 0-1400 min⁻¹ (2 fokozat) |
| Maximális nyomaték | 18 pozíció + fúrás + ütvefúrás |
| Max. acél fúrási kapacitás | 10 mm |
| Max. fa fúrási kapacitás | 20 mm |
| Tokmány | Kulcs nélküli, 10 mm-ig |
| Ütvefúrás | Igen (téglához/betonhoz) |
| LED lámpa | Beépített, működés közben bekapcsol |
| Töltő | Hálózati adapter 230 V, töltési idő 3-5 óra |
| Zajszint | LpA 88 dB(A) / LwA 99 dB(A) |
| Rezgés | aw ≤ 11,5 m/s² (K=1,5 m/s²) |
| Súly (kb.) | 1,5 kg (akkumulátorral) |
| Méretek (h x sz x m) | 220 x 70 x 210 mm (kb.) |
| Garancia | 36 hónap |
| Rendeltetésszerű használat | Csavarozás, fúrás fába/fémbe/műanyagba/téglába (nem professzionális) |
Gyakran ismételt kérdések - POWX00840 PowerPlus
Felhasználói kérdések a következőről POWX00840 PowerPlus
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Fúró PDF formátumban ingyenesen! Találja meg kézikönyvét POWX00840 - PowerPlus és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. POWX00840 márka PowerPlus.
HASZNÁLATI ÚTMUTATÓ POWX00840 PowerPlus
HU MAGYAR AZ EREDETI KEZELÉSI UTASÍTÁS FORDÍTÁSA
■ Nabíjačku neotvárajte.
- Do nabíjačky nepichajte.
5.1 Munkakörnyezet....4
5.2 Elektromos biztonság....4
5.3 Személyi biztonság....5
5.4 Az elektromos működtetésű szerszámok helyes használata....5
5.5 Szerviz....6
6 KIEGÉSZÍTŐ BIZTONSÁGI UTASÍTÁSOK GYALUKHOZ ...... 6
7 KIEGÉSZÍTŐ BIZTONSÁGI UTASÍTÁSOK AKKUMULÁTOROKHOZ ÉS TÖLTŐKHÖZ......6
7.1 Akkumulátorok....6
7.2 Töltök....7
7.3 Fennmaradó kockázatok....7
8 MÜKÖDTETÉS....8
8.1 Az akkumulátor feltöltése (A. és B. ábra)....8
8.2 Fúróhegyek és fúrószárak behelyezése és kivétele (C. ábra)....8
8.3 Indítás és megállítás (A. ábra)....8
8.4 Változtatható sebesség (A. ábra)....8
8.5 Inditókapcsoló zárja (A. ábra) 8
8.6 Forgásirány (A. ábra)....8
8.6.1 Forqatás az óramutató járásával egyező irányba:....9
8.6.2 Forgatás az óramutató járásával ellentétes irányba:....9
8.7 A nyomtaték beállítása (A. ábra)....9
8.8 Sebesség választó (A. és D. ábra)....9
8.9 LED lámpa (A. ábra)....9
8.10 Fúróhegyek....9
8.11 Fa fúrása 10
8.12 Fém fúrása 10
POWERPLUS® HIGH QUALITY TOOLS
POWX00840 HU
8.13 Csavarozás.... 10
8.14 Ütvefúrás (A. ábra).... 10
9 TISZTÍTÁS ÉS KARBANTARTÁS ...... 11
9.1 Tisztítás....11
9.2 Karbantartás 11
10 MÜSZAKI ADATOK....11
11 ZAJ 11
12 JÓTÁLLÁS....12
13 KÖRNYEZETVÉDELEM 12
14 MEGFELELŐSÉGI NYILATKOZAT 13

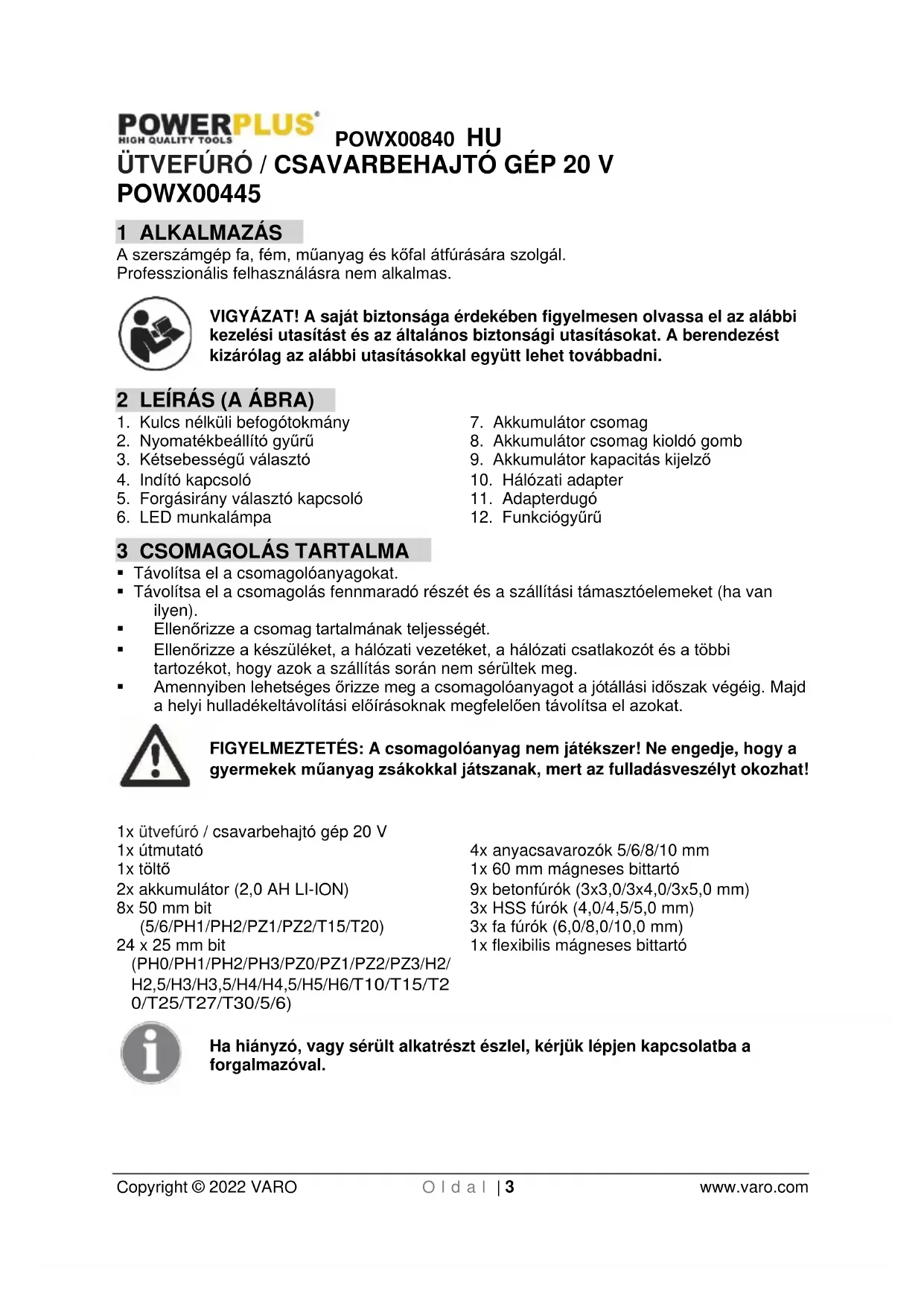

ÜTVEFÚRÓ / CSAVARBEHAJTÓ GÉP 20 V POWX00445
1 ALKALMAZÁS
A szerszámgép fa, fém, műanyag és köfal átfúrására szolgál. Professzionális felhasználásra nem alkalmas.
VIGYÁZAT! A saját biztonsága érdekében figyelmesen olvassa el az alábbi kezelési utasítást és az általános biztonsági utasításokat. A berendezést kizárólag az alábbi utasításokkal együtt lehet továbbadni.
2 LEÍRÁS (A ÁBRA)
-
Kulcs nélküli befogótokmány
-
Nyomatékbeállító gyűrű
-
Kétsebességű választó
-
Indító kapcsoló
-
Forgásirány választó kapcsoló
-
LED munkalámpa
-
Akkumulátor csomag
-
Akkumulátor csomag kioldó gomb
-
Akkumulátor kapacitás kijelző
-
Hálózati adapter
-
Adapterdugó
-
Funkciógyűrű
3 CSOMAGOLÁS TARTALMA
- Távolítsa el a csomagolóanyagokat.
- Távolítsa el a csomagolás fennmaradó részét és a szállítási támasztóelemeket (ha van ilyen).
■ Ellenőrizze a csomag tartalmának teljességét.
Ellenőrizze a készüléket, a hálózati vezetéket, a hálózati csatlakozót és a többi tartozékot, hogy azok a szállítás során nem sérültek meg.
- Amennyiben lehetséges örizze meg a csomagolóanyagot a jótállási időszak végéig. Majd a helyi hulladékeltávolítási előírásoknak megfelelően távolítsa el azokat.
FIGYELMEZTETÉS: A csomagolóanyag nem játékszer! Ne engedje, hogy a gyermekek műanyag zsákokkal játszanak, mert az fulladásveszélyt okozhat!
1x ütvefúró / csavarbehajtó gép 20 V
1x útmutató
1x töltő
2x akkumulátor (2,0 AH LI-ION)
8x 50 mm bit
(5/6/PH1/PH2/PZ1/PZ2/T15/T20)
24 x 25 mm bit
(PH0/PH1/PH2/PH3/PZ0/PZ1/PZ2/PZ3/H2/
H2,5/H3/H3,5/H4/H4,5/H5/H6/T10/T15/T2
0/T25/T27/T30/5/6)
4x anyacsavarozók 5/6/8/10 mm
1x 60 mm mágneses bittartó
9x betonfúrók (3x3,0/3x4,0/3x5,0 mm)
3x fa fúrók (6,0/8,0/10,0 mm)
1x flexibilis mágneses bittartó
Ha hiányzó, vagy sérült alkatrészt észlel, kérjük lépjen kapcsolatba a forgalmazóval.
4 JELZÉSEK
A jelen kézikönyvben és/vagy a gépen az alábbi jelzéseket használtuk:
 | Személyi sérülésre vagy a készülék sérülésének veszélyére szóló felhívás. |  | Az európai irányelv(ek) szükséges követelményei szerint. |
 | Használat előtt olvassa el a kezelési utasítást! |  | II. Érintésvédelmi osztályú gép – Dupla szigetelés – Nincs szükség földelt dugó alkalmazására (csak a töltőhöz). |
 | Mindig viseljen védőszemüveget! |  | Viseljen kesztyűt! |
 | Fontos információk! |  | A tűzveszély jele! |
5 ÁLTALÁNOS BIZTONSÁGI SZABÁLYOK
Olvasson el minden biztonsági figyelmeztetést és minden utasítást. A figyelmeztetések és utasítások betartásának elmulasztása áramütést, tüzet és/vagy súlyos sérülést okozhat. Órizze meg a figyelmeztetések és utasítások leírását jövőbeni hivatkozás céljából. A figyelmeztetésekben előforduló berendezés (power tool) kifejezés a hálózatról működtetett (vezetékes) berendezésre, vagy az elemes (vezetékmentes) berendezésre utal.
5.1 Munkakörnyezet
- A munkaterületét tartsa tisztán és rendben. A rendetlenség és a megvilágítatlan munkaterületek balesetekhez vezethetnek.
- Ne működtesse az eszközt robbanásveszélyes környezetben, ahol éghető folyadékok, gázok és por található. Az elektromos működtetésű szerszámok szikrázhatnak, ezek pedig meggyújthatják a port vagy gözőket.
- Az elektromos működtetésű szerszám használata közben ne tartózkodjanak a közelében gyerekek és más személyek. Ha megzavarják, elvesztheti a felügyeletet az eszköz felett.
5.2 Elektromos biztonság
■ Mindig ellenőrizze, hogy a tápellátás megfelel-e az adattáblán feltüntetett feszültségnek.
- A csatlakozódugónak illeszkednie kell a tápaljzatba. A hálózati csatlakozódugó semmiképpen nem alakítható át. Ne használja az adapter-csatlakozót más földelt eszközökkel együtt. Az eredeti csatlakozódugók és megfelelő tápaljzatok révén csökkenthető az elektromos áramütés veszélye.
- Kerülje az érintkezést földelt felületekkel, például csövezetékekkel, fütőkészülékekkel, tűzhelyekkel és hűtőkkel. Az áramütés kockázata nő, ha a teste földelt.
- Az eszközt tartsa távol az esőtől vagy a nedvességtől. Ha víz szivárog az elektromos készülékbe, az növeli az elektromos áramütés kockázatát.
- Ne a kábelt használja az eszköz szállításához vagy felakasztásához, és a csatlakozót ne a kábel meghúzásával távolítsa el a tápaljzatból. A tápkábelt tartsa távol hőtől, olajtól, éles élektől vagy az eszköz mozgó alkatrészeitől. A sérült vagy összegubancolódott tápkábelek növelik az áramütés kockázatát.
- Ha kültéren használja az elektromos működtetésű szerszámot, akkor csak kültéri használatra jóváhagyott hosszabbító kábeleket használjon. A kültéri használatra alkalmas hosszabbító kábel használata csökkenti az elektromos áramütés kockázatát.
Ha elkerülhetetlen a készülék nedves helyen történő alkalmazása, akkor használjon áram-védőkapcsolóval (RCD) védett tápellátást. Az RCD lecsökkenti az áramütés kockázatát.
POWX00840 HU
5.3 Személyi biztonság
■ Legyen körültekintő, figyeljen munkájára, és legyen tudatos az elektromos működtetésű szerszám használatakor. Ne használja az elektromos működtetésű szerszámot, ha fáradt, vagy ha alkohol, drog vagy gyógyszer hatása alatt áll. Az eszköz használatakor már egy pár másodperces figvelmetlenség is súlyos sérülést okozhat.
- Viseljen személyi védőeszközöket, és mindig viseljen védőszemüveget és védőkesztyűt. A személyi védőeszközök használata - például a védőmaszké, a csúszásmentes biztonsági cipőké, a védősisakoké vagy a fülvédőké - az elektromos működtetésű szerszám típusától és használati módiától függően csökkenti a sérülés kockázatát.
- Kerülje el a készülék véletlenszerű elindulását. A hálózati csatlakozó tápaljzathoz csatlakoztatása előtt ellenőrizze, hogy a kapcsoló “OFF (0)” (KI) helyzetben áll-e. Balesetet okozhat, ha a készülék szállítása közben a kapcsolóra helyezi a kezét, vagy olyan módon csatlakoztatja a tápellátáshoz, hogy a kapcsoló eközben az „ON” (BE) helyzetben áll.
A készülék bekapcsolása előtt távolítson el minden állítókulcsot vagy csavarkulcsot. A készülék forgó részén található eszköz vagy csavarkulcs sérüléseket okozhat.
- Ne becsülje túl képességeit. Ellenőrizze, hogy lábtartása biztonságos-e, és mindig tartsa meg az egyensúlyát. Ekkor jobban ellenőrzése alatt tarthatja az eszközt a váratlan helyzetekben.
- Viseljen megfelelő ruházatot. Ne viseljen laza ruházatot vagy ékszereket. A haját, a ruháját és a kesztyűjét tartsa távol a mozgó részektől. A laza ruházatot, ékszereket vagy hosszú hajat becsíphetik a mozgó részek.
- Ha a készülékre porelszívó és port megkötő eszközök szerelhetők, ellenőrizze, hogy megfelelően csatlakoztatta-e és használja-e őket. Ezeknek az eszközöknek a használata csökkenti a por káros hatását.
5.4 Az elektromos működtetésű szerszámok helyes használata
- Ne terhelje túl a készüléket. A munkájához a megfelelő szerszámot használja. A megfelelő szerszámmal a jelzett teljesítménytartományon belül nagyobb hatékonysággal és sokkal biztonságosabban dolgozhat.
- Ne használja a meghibásodott kapcsolójú szerszámokat. Minden olyan elektromos működtetésű szerszám, amely nem kapcsolható be és ki a kapcsolójával, veszélyes és javításra szorul.
Bármely beállítás végrehajtása, a tartozékok cseréje vagy a szerszám eltevése előtt húzza ki a csatlakozót a tápaljzatból. Ezek az elővigyázatossági intézkedések megakadályozzák a véletlenszerű indítást.
A használaton kívüli elektromos működtetésű szerszámokat is tartsa olyan helyen, ahol gyerekek nem férhetnek hozzájuk. Ne engedélyezze a készülék működtetését olyan személyeknek, akik nem ismerik a készüléket, vagy nem olvasták el a használati utasítást. Az elektromos működtetésű szerszámok veszélyesek lehetnek, ha kezdő felhasználók használiák.
Gondoskodjon a készülék helyes karbantartásáról. Ellenőrizze, hogy a mozgó részek megfelelően működnek-e és nem ragadnak-e be, illetve hogy az alkatrészek nem károsodtak-e vagy rongálódtak-e meg a működést befolyásoló mértékben. Használat előtt minden sérült alkatrészt ki kell javítani. Számos balesetet okoznak a rosszul karbantartott elektromos működtetésű szerszámok. - Tartsa élesen és tisztán a vágószerszámokat. A helyesen karbantartott, éles vágószerszámok kevésbé akadnak el és könnyebben irányíthatók.
- Az elektromos működtetésű szerszámokat, tartozékokat, betéteket az utasításoknak és az adott típusú eszköznek megfelelően használja, figyelembe véve a munkafeltételeket és a végrehajtandó tevékenységet. Az elektromos működtetésű szerszámok rendeltetéstől eltérő használata veszélyes helyzetekhez vezethet.
5.5 Szerviz
A javításokhoz kizárólag eredeti pótalkatrészek használhatók, és a javítási műveleteket csak minősített, szakképzett személyzet végezheti. Ez biztosítja eszköze biztonságosságát.
6 KIEGÉSZÍTŐ BIZTONSÁGI UTASÍTÁSOK GYALUKHOZ
- Tartsa az elektromos szerszámot a szigetelt fogantyú felületinél fogva, ha olyan munkát végez, ahol a vágószerszám rejtett vezetékekkel érintkezhet. Feszültség alatt levő "élő" vezetékkel való érintkezéskor az elektromos szerszám fém alkatrészei is feszültség alá kerülhetnek, és a kezelő áramütést szenvedhet.
- Hagyja a fúrót kihülni, mielőtt megérinti, kicseréli vagy beállítja azt. Használat közben a fúró drámaian felmelegszik, és égési sérülést okozhat.
- Tartsa karban a címkéket és névtáblákat a szerszámon. Ezek fontos biztonsági információkat tartalmaznak.
- Kerülje a szerszám véletlenszerű beindítását. Készüljön fel a munka megkezdésére a szerszám bekapcsolása előtt.
- Ne tegye le a szerszámot addig, amíg az teljesen meg nem áll. A mozgó alkatrészek belekaphatnak a munkafelületbe, és a szerszámot kicsavarhatja a kezéből.
- Elektromos kéziszerszám használatakor mindkét kézzel fogja erősen a berendezést, hogy ellen tartson az indítási nyomatéknak.
- Ne hagyja a gépet felügyelet nélkül, ha az akkumulátor csatlakoztatott. Kapcsolja ki a gépet, és vegye ki az akkumulátort, mielőtt magára hagyja.
- Az akkumulátortöltő felforrósodik használat közben. Elektromos hiba miatt vagy meleg környezetben történő használat esetén, ha nem kap megfelelő szellőzést, az akkumulátortöltő hőmérséklete veszélyes szintet érhet el, ami tűzveszélyes. Ne tegye a töltőt gyúlékony felületre. Ne takarja el a töltő szellőző nyílásait. Semmiképpen se helyezze a töltőt szönyegekre vagy takarókra; ezek nem csak gyúlékonyak, de el is takarják a töltő alsó részén levő szellőzőnyílásokat. Helyezze a töltőt stabil, szilárd, nem gyúlékony felületre (például stabil fém munkapadra vagy a beton padlóra) legalább 1 láb (30 cm) távolságra minden gyúlékony tárgytól, például tapétától vagy falaktól. Tartson a tűzoltó készüléket és füstérzékelőt a közelben. Gyakran ellenőrizze a töltőt és az akkumulátort a töltés során.
Ez a termék nem játék. Tartsa távol a gyermekektől.
- A jelen használati utasításban található figyelmeztetések, óvintézkedések és utasítások nem terjednek ki minden előforduló lehetséges körülményre és helyzetre. A felhasználónak meg kell értenie, hogy a józan ész és az óvatosság olyan tényezők, amelyeket nem lehet beépíteni a termékbe, hanem a felhasználónak saját magának kell a józan eszét használnia.
7 KIEGÉSZÍTŐ BIZTONSÁGI UTASÍTÁSOK AKKUMULÁTOROKHOZ ÉS TÖLTŐKHÖZ
Csak az ehhez a készülékhez tartozó akkumulátorokat és töltőket használja.
7.1 Akkumulátorok
- Tilos bármi okból kifolyólag kinyitni.
- Tilos olyan helyen tárolni, ahol a hőmérséklet meghaladhatja a 40 °C-ot.
Csak 4 °C és 40 °C közötti hőmérsékleten töltse.
- Az akkumulátorok ártalmatlanítása során kövesse „A környezetvédelem” című fejezetben foglaltakat.
- Ne tegye ki rövidzárlat hatásának. Ha közvetlenül a pozitív (+) és a negatív (-) kimenetek között érintkezés jön létre, vagy fém tárgyhoz történő véletlenszerű érintkezés során, az
POWX00840 HU
akkumulátor rövidzárlatos lesz és intenzív áram halad rajta keresztül. Ennek során hő keletkezik, amelynek hatására repedés vagy tűz keletkezhet.
- Ne hütse. Ha az akkumulátorok 100 °C fölé melegszenek, akkor a hegesztés és az elválasztó szigetelés és egyéb polimer elemek megsérülhetnek, amely az elektrolit kiszivárgását és/vagy belső rövidzárlat kialakulását okozhatják. Ennek során hő keletkezik, amelynek hatására repedés vagy tűz keletkezhet. Sőt tilos az akkumulátort elégetni, mert robbanás és/vagy intenzív tűz alakulhat ki.
- Extrém körülmények között előfordul, hogy az akkumulátor ereszt. Amikor folyadékot észlel az akkumulátoron, akkor kövesse az alábbi lépéseket:
-Óvatosan törölje le a folyadékot egy ruhával. Kerülje a bőrrel való érintkezést.
-Börrel való érintkezés és szembe jutás esetén kövesse az alábbi utasításokat:
√ Azonnal öblítse le vízzel. Semlegesítse enyhe savval, például citromlével vagy ecettel.
√ Szembe jutás esetén legalább 10 percen keresztül öblögesse bő, tiszta vízzel. Forduljon orvoshoz.
Tüzveszély! Kerülje el, hogy a leválasztott akkumulátor érintkezői rövidzárlatosak legyenek. Tilos az akkumulátort elégetni.
7.2 Töltök
- Tilos újra nem tölthető akkumulátorok feltöltését megkísérelni.
- A sérült vezetékeket azonnal cserélje ki.
- Tilos víz hatásának kitenni.
- Tilos a töltöt felnyitni.
■ Ne tesztelje a töltöt. - A töltő csak beltéri használatra alkalmas.
- Az akkumulátor töltés közben kissé felmelegszik, ez normális, és nem jelent problémát.
- Ne helyezze a töltöt különösen meleg vagy hideg helyre. A legjobb normál szobahőmérsékleten. Amikor az akkumulátor teljesen feltöltödött, húzza ki a töltöt a hálózati áramforrásból, és vegye ki az akkumulátort a töltöböl.
■ Megjegyzés:
Töltés előtt hagyja teljesen kihülni az akkumulátort. Töltés előtt ellenőrizze az akkumulátort, ne töltsön repedt vagy szivárgó akkumulátort.
7.3 Fennmaradó kockázatok
A szerszám előírásszerű használata esetén sem lehet minden fennmaradó kockázati tényezőt kiküszöbölni. A szerszám felépítése, és kialakítása miatt a következő veszélyek merülhetnek fel:
- Tüdőkárosodás, ha hatékony porvédő maszk nem kerül viselésre.
- Halláskárosodás, ha hatékony hallásvédő nem kerül viselésre.
- A rezgéskibocsátásból eredő egészségügyi károsodások, ha az elektromos szerszám hosszabb ideig használják, vagy ha nem megfelelően kezelik és tartják karban.
8 MÜKÖDTETÉS
8.1 Az akkumulátor feltöltése (A. és B. ábra)
Az akkumulátort (7) az első használat előtt fel kell tölteni. Az akkumulátor csak több töltési és kisütési ciklus után éri el teljes kapacitását.
- Az akkumulátor töltéséhez csak a mellékelt adaptert (10) használja.
- Csak akkor töltse az akkumulátort, amikor a környezeti hömérséklet 10 °C - 40 °C között van.
- Csatlakoztassa az adaptert (10) 230 V-os váltakozó feszültségű áramforrásra
- Az akkumulátort (7) semmilyen körülmények között sem szabad szétszerelni.
- Az akkumulátor eltávolításához nyomja meg az akkumulátor felső részén található kioldó gombot (8) és vegye ki az akkumulátort.
- Csatlakoztassa a töltő dugaszát az akkumulátor töltőaljzatához (11).
- A piros LED fog világítani, amint az akkumulátor csatlakoztatva van a töltőhöz, és a töltés folyamatban van.
- Amikor a zöld LED világít és a piros LED kikapcsol, akkor az akkumulátor teljesen feltöltődött és használatra kész. Körülbelül 3-5 óra eltelte után.
A hibás vagy használt akkumulátort az arra meghatározott helyen és módon kell ártalmatlanítani, és tilos a háztartási hulladékba dobni.
8.2 Fúróhegyek és fúrószárak behelyezése és kivétele (C. ábra)
A hegy vagy a fúrószár kilazulásának megakadályozása (1) érdekében a fúró kulcs nélküli tokmánnyal rendelkezik.
- Az egyik kezével fogja meg az akkumulátoros fúró puha markolatát.
Forgassa el az „A” gyűrűt órajárással megegyező irányba a másik kezével addig, hogy a fúrótokmány nyílása elég nagy legyen az eszköz behelyezéséhez. - Helyezze be a fúrót vagy a csavarhúzó hegyet a tokmányba.
Forgassa el az „A” gyűrűt órajárással ellentétes irányba addig, hogy az eszköz szorosan be legyen fogva. - Az eszköz eltávolítása ellentétes irányban történik.
8.3 Indítás és megállítás (A. ábra)
- A fúrót a kapcsoló megnyomásával és elengedésével a fúrót be lehet kapcsolni és le lehet állítani.
8.4 Változtatható sebesség (A. ábra)
- Ez a szerszám változtatható fordulatszámú indítókapcsolóval (4) rendelkezik, amely nagyobb sebességet és nyomatékot biztosít a fokozatott indítónyomás mellett. A sebesség az indítókapcsoló lenyomásának mértékével szabályozható.
8.5 Indítókapcsoló zárja (A. ábra)
Az indítókapcsoló (4) középső állásban reteszelhető.
- Ez segít csökkenteni a véletlenszerű beindítás lehetőségét a használaton kívüli állapotban. Az indítókapcsoló reteszeléséhez (4) állítsa a forgásirány-választó kapcsolót (5) középső helyzetbe.
8.6 Forgásirány (A. ábra)
A forgásirány az indítókapcsoló felett lévő forgásirány-választóval (5) kerül szabályozásra.
8.6.1 Forgatás az óramutató járásával egyező irányba:
Az óramutató járásával egyező irányú forgatás kiválasztásához oldja ki a kioldó kapcsolót, valamint tolja a forgásirány választót (5) a szerszám bal oldala felé.
8.6.2 Forgatás az óramutató járásával ellentétes irányba:
- Az óramutató járásával ellentétes forgatás kiválasztásához oldja ki az indító kapcsolót, és tolja a választógombot (5) a szerszám jobb oldala felé.
8.7 A nyomtaték beállítása (A. ábra)
A nyomaték a nyomaték beállító gyűrű (2) elforgatásával történik; a nyomaték nagyobb, ha a nyomaték magasabb helyzetbe kerül beállításra. A nyomaték alacsonyabb, ha a nyomaték beállító gyűrű alacsonyabb helyzetbe van állítva, az „1”-es a legalacsonyabb, míg a „18” a legmagasabb érték.
- A nyomaték beállítása a nyomaték beállítóval történik, a különféle csavaroknak és különféle anyagoknak megfelelően, például ha egy csavar hosszú, és kemény anyagból készült, akkor magasabb beállítást választhat.
8.8 Sebesség választó (A. és D. ábra)
A fúró kétsebességes és 1 (alacsony) vagy 2 (gyors) sebességgel lehet vele fúrni. A sebességszabályozó (3) a fúró tetején található, amelynek segítségével alacsony vagy gyors sebességet lehet beállítani. Amikor hátra állítja a gombot és az alacsony sebességet választja, akkor a sebesség csökken, de nagyobb teljesítményt és forgatónyomatékot biztosít. Amikor gyors sebességi fokozatban használja a fúrót, akkor a sebesség növekszik, de kisebb a teljesítménye és a forgatónyomatéka. Nagyteljesítményű és nagy forgatónyomatékú alkalmazáshoz használjon alacsony sebességet, és a gyors fúrási alkalmazásokhoz pedig gyors sebességet.
Fontos: TILOS a fúró működése közben a sebességszabályozót alkalmazni. Mindig várja meg, hogy a készülék először teljesen leálljon.
A LED megvilágító lámpa (6) csak akkor világít, amikor a motor forog. A motor működése előtt nem működik.
FIGYELMEZTETÉS: Tilos közvetlenül a fénysugárba nézni. Tilos a fénysugarat személyekre vagy a munkadarabon kívül más tárgyra irányítani.
Ne irányítsa szándékosan a fénysugarat más személyekre és gondoskodjon arról, hogy az 0,25 másodpercnél hosszabb ideig ne világítson senki szemébe.
8.10 Fúróhegyek
A fúrás előtt a funkciógyűrűt fúró üzemmódba kell helyezni
Amikor sima, kemény felületet fúr, akkor használjon pontozót a kívánt hely megjelölésére. Ez megakadályozza, hogy a fúróhegy elcsússzon, amikor elkezdi a lyukat fúrni. Tartsa a készüléket erősen, és helyezze a fúró hegyét a munkadarabra. Alkalmazzon elegendő nyomást, hogy a hegy megfelelően működjön. Ne eröltesse meg, és ne alkalmazzon oldalirányú nyomást a lyuk megnagyobbításához.
8.11 Fa fúrása
A fúrás elött a funkciógyűrűt fúró üzemmódba kell helyezni
A fában történő fúrásnál a maximális teljesítmény eléréséhez használjon nagy sebességhez alkalmas acél hegyet. Kezdje meg a fúrást nagyon alacsony sebességgel, hogy megelőzze a hegy lecsúszását a kiindulópontról. Növelje a sebességet, ahogy a fúró halad az anyagba. Amikor az anyagon keresztül fúrja a lyukat, helyezzen egy darab fát a munkadarab mögé, hogy megelőzze az egyenetlen és szálkás szél kialakulását a lyuk hátsó oldalán.
8.12 Fém fúrása
A fúrás előtt a funkciógyűrűt fúró üzemmódba kell helyezni
A legoptimálisabb eredmény elérése érdekében, használjon nagy sebességre alkalmas acél hegyet fém és acél fúrásához. Kezdje meg a fúrást alacsony sebességen, hogy megelőzze a hegy elcsúszását a kezdőpontról. Olyan sebességet és nyomást alkalmazzon, mely a hegy túlmelegedése nélkül lehetséges.
Ha túl nagy nyomást alkalmaz, akkor:
- A fúró túlmelegszik,
- A csapágyak kopnak,
- A hegy meghajolhat, vagy eltörhet,
- Excentrikus vagy szabálytalan formájú lyuk alakulhat ki.
Amikor fémbe fúr nagy lyukat, akkor javasoljuk, hogy először egy kicsi heggyel fúrjon, majd nagy heggyel fejezze be. Kenje meg a hegyet olajjal, hogy ezáltal javítsa a fúrási eredményt és növelje a hegy élettartamát.
8.13 Csavarozás
Csavarbehajtáshoz fordítsa a funkciógyűrű (12) csavarozási üzemmódba “ ”.
- A biztonsági ráhagyáshoz állítsa alacsonyra a nyomatékot. Akkor, amikor először csavarja be a csavarokat az adott anyagba, akkor alacsony nyomaték beállítással kezdjen. Ezt követően úgy végezze a beállítást, hogy a szükséges erőt meghatározza.
- A nyomaték beállítását a csavar mérete, és az anyag keménysége határozza meg.
- A nyomaték beállítás az „1”-gyel indul (legalacsonyabb nyomaték), amely egészen „18”-ig (legmagasabb nyomaték) állítható be.
Ez a flexibilis bittartó csak a gép csavarbehajtási funkciójával együtt használható (csavarozás max. 10 Nm-ig).
8.14 Ütvefúrás (A. ábra)
Mindig olyan fúrószárat használjon, amely kifejezetten alkalmas a fúrni kívánt köves anyaghoz. Ez alatt speciálisan betonhoz, téglafalhoz, természetes kőhöz, csempéhez stb. alkalmas fúró értendő. A nem megfelelő típusú fúrófej használata a fúrószár, illetve a fúró károsodását vagy személyi sérülést okozhat!
Forgassa a funkciógyűrűt (12) ütvefúrási üzemmódba “ I ”.
- Csak köbe/betonba történő fúráshoz használja ezt a beállítást. Az ütvefúró beállítás jól működik anyagok fúrásakor / feldarabolásakor.
- A készülék hegyét erősen le KELL nyomni ahhoz, hogy az ütvefúrási funkció működésbe lépjen.
- Amikor a fúrófej nem hatol be az anyagba, akkor ellenőrizze a fúrófej állapotát és típusát, és szükség esetén cserélje ki.
9 TISZTÍTÁS ÉS KARBANTARTÁS
9.1 Tisztítás
- Tartsa a gép szellőzőnyílásait tisztán, hogy megelőzze a motor túlmelegedését.
- Rendszeresen puha ruhával tisztítsa a gép burkolatát, lehetőleg minden használat után.
- Tartsa a szellőzőnyílásokat portól és piszoktól mentesen.
- Ha a piszok nem jön le, használjon szappanos vízzel megnedvesített puha ruhát.
Ne használjon olyan oldószereket, mint például alkohol, ammóniás víz, stb. Ezek az oldószerek károsíthatják a műanyag alkatrészeket.
9.2 Karbantartás
- A készüléket úgy tervezték, hogy az minimális karbantartás mellett is hosszú élettartama legyen. A folyamatos kielégítő működtetés függ a készülék megfelelő használatától és a rendszeres tisztítástól.
10 MÜSZAKI ADATOK
| Modell | POWX00840 |
| Névleges feszültség | 20 V |
| Forgási sebesség | 0-400/0-1400 min ^-1 |
| Nyomatékpozíciók | 18+1+1 |
| Max. fúrási teljesítmény acél | 10 mm |
| Max. fúrási teljesítmény fa | 20 mm |
11 ZAJ
A zajkibocsátási értékeket a vonatkozó szabvány szerint mérték. (K=5)
Hangnyomásszint LpA 88 dB(A)
Hangteljesítményszint LwA 99 dB(A)
FIGYELEM! Viseljen hallásvédelmi felszerelést, amikor a gép túllépi a 85 dB(A) hangnyomásszintet.
aw (Rezgésszint)
Max. 11,5 m/s ^2 K = 1,5 m/s ^2
12 JÓTÁLLÁS
- Az alábbi termékre 36 hónapos jótállási időszak érvényes, mely azon a napon lép életbe, amikor az első felhasználó megvásárolja a terméket.
- Ez a jótállás fedez minden anyagi vagy gyártási hibát, de nem tartalmazza: az akkumulátorokat, a töltőket, az elhasználódás következtében meghibásodott alkatrészeket, például a csapágyakat, keféket, vezetékeket, csatlakozókat, vagy más egyéb tartozékokat, mint például a fúrókat, fúrófejeket, fűrészlapokat stb.; a nem megfelelő felhasználásból, balesetből vagy a módosításból eredő sérüléseket és meghibásodásokat; sem pedig a szállítási díjat.
- A nem rendeltetésszerű használatból eredő károsodásokra és meghibásodásokra szintén nem vonatkozik a jótállás.
- A készülék nem rendeltetésszerű használatából eredő sérülésekért sem vállalunk felelősséget.
- A javításokat csak a Powerplus szerszámgépek javításához engedéllyel rendelkező ügyfélszolgálati központ végezheti el.
- Ha további információra van szüksége, hívja a 00 32 3 292 92 90 telefonszámot.
- A szállítási költségeket mindig az ügyfél viseli, kivéve, ha arról írásban másképp nem állapodnak meg.
- Ugyanakkor, ha a készülék sérülése a karbantartás elmulasztásának vagy túlterhelésnek a következménye, akkor a jótállásra nem lehet kárigényt benyújtani.
- Határozottan kizárja a jótállást az, ha a sérülés folyadék beszivárgásának, túl sok por bejutásának, szándékos rongálásnak (szándékos vagy túlzott gondatlanság), nem megfelelő használatnak (a készülék rendeltetésétől eltérő célra történő használat), illetéktelen használatnak (pl. a használati utasításban foglaltaknak figyelmen kívül hagyása), szakértelem nélküli összeszerelésnek, villámcsapásnak, hibás hálózati feszültségnek a következménye. Ez a lista nem korlátozó.
- A reklamáció elfogadása semmi esetben sem jelenti a jótállási időszak meghosszabbítását, sem pedig egy új jótállási időszak kezdetét a készülék cseréje esetén.
- Azok az eszközök és alkatrészek, melyek a jótállás keretében kerülnek kicserélésre, a Varo NV tulajdonát képezik.
- Fenntartjuk a reklamáció visszautasításának jogát, amikor a vásárlást nem tudja igazolni, vagy amikor világos, hogy a termék karbantartását nem megfelelően végezte. (tiszta szellőzőnyilások, rendszeresen ellenőrzött szénkefék...)
A vásárlási szelvényt a vásárlás időpontjának bizonyításához meg kell őrizni.
- A szerszámot szétszerelés nélkül és elfogadhatóan tiszta állapotban kell visszaküldeni a forgalmazóhoz, az eredeti formakövető dobozban (ha tartozik ilyen az egységhez) és a vásárlási szelyénnyel együtt.
- Az optimális működés biztosítása érdekében a készüléket havonta legalább egyszer fel kell tölteni.
13 KÖRNYEZETVÉDELEM
Ha a gép elhasználódott, ne dobja a háztartási szemétbe, hanem gondoskodjon annak környezetbarát elhelyezéséről!
Az elhasználódott elektromos termékek hulladékait ne dobja a háztartási szemétbe. Kérjük, hogy gondoskodjon azok újrahasznosításáról, amennyiben erre lehetősége van. Az újrahasznosítási lehetőségeket illetően érdeklődjön a helyi köztisztasági szerveknél vagy a forgalmazónál!
14 MEGFELELŐSÉGI NYILATKOZAT
VARO – Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, kijelenti, hogy
A termék típusa: Ütvefúró / csavarbehajtó gép 20 V
Márkanév: PowerPlus
Cikkszám: POWX00840
megfelel a harmonizált európai szabványok alkalmazásán alapuló, idevonatkozó európai irányelvek alapvető követelményeinek és egyéb vonatkozó rendelkezéseinek. A készülék bármilyen illetéktelen módosítása érvényteleníti a jelen nyilatkozatot.
Európai irányelvek (ideértve, adott esetben, azok módosításait az aláírás időpontjáig):
2011/65/EU
2006/42/EC
2014/30/EU
Harmonizált európai szabványok (ideértve, adott esetben, azok módosításait az aláírás időpontjáig):
EN62841-1:2015
EN62841-2-1:2018
EN55014-1:2017
EN55014-2:2015
A müszaki dokumentáció birtokosa: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.
Az alulírott a társaság vezérigazgatója nevében jár el,
Mertens Ludo
Ludo Mertens
Szabályozási Ügyek - Megfelelőségi Menedzser
