BRUKSANVISNING POWX00840 PowerPlus

POWX00840 1 BRUKSOMRÅDE Apparatet skal brukes til skruing eller boring i tre, metall, kunststoff eller mur. Egner seg ikke til profesjonelt bruk. ADVARSEL! Av sikkerhetshensyn bør du lese denne instruksjonshåndboka og generelle sikkerhetsinstruksjoner nøye før apparatet tas i bruk. Hvis maskinen leveres videre til en tredjeperson må også instruksjonshåndboka følge med. 2 BESKRIVELSE (FIG. A)

5. Retningen til rotasjonsvelgeren

• Fjern all gjenværende innpakning og alle transportinnlegg (hvis aktuelt).

• Sjekk at pakkens innhold er fullstendig.

• Sjekk apparatet, strømledningen, støpslet og alt tilbehør for transportskader.

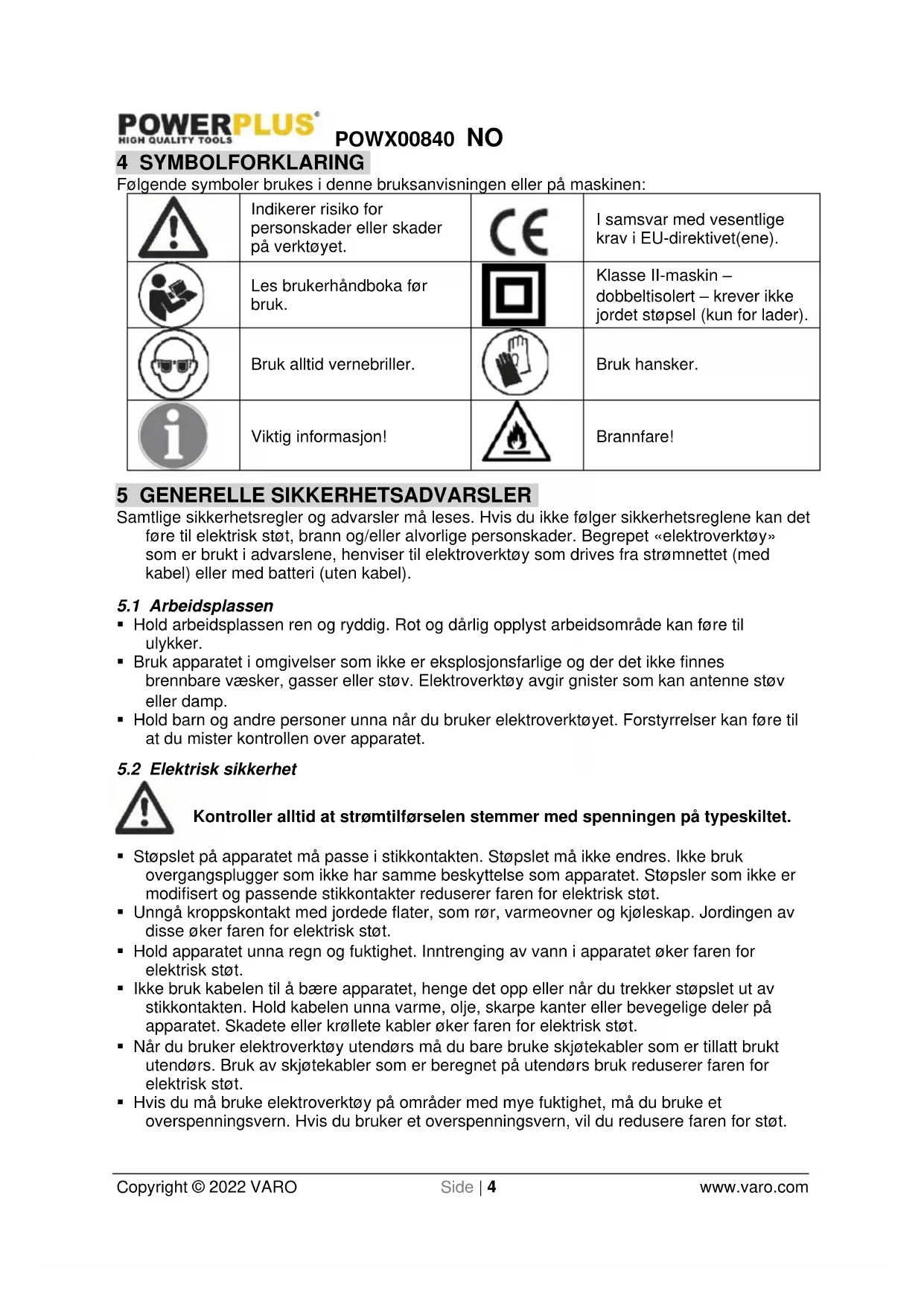

Les brukerhåndboka før bruk.

• Hold barn og andre personer unna når du bruker elektroverktøyet. Forstyrrelser kan føre til at du mister kontrollen over apparatet.

5.2 Elektrisk sikkerhet

Kontroller alltid at strømtilførselen stemmer med spenningen på typeskiltet.

• Støpslet på apparatet må passe i stikkontakten. Støpslet må ikke endres. Ikke bruk overgangsplugger som ikke har samme beskyttelse som apparatet. Støpsler som ikke er modifisert og passende stikkontakter reduserer faren for elektrisk støt.

• Unngå kroppskontakt med jordede flater, som rør, varmeovner og kjøleskap. Jordingen av disse øker faren for elektrisk støt.

• Hold apparatet unna regn og fuktighet. Inntrenging av vann i apparatet øker faren for elektrisk støt.

• Ikke bruk kabelen til å bære apparatet, henge det opp eller når du trekker støpslet ut av stikkontakten. Hold kabelen unna varme, olje, skarpe kanter eller bevegelige deler på apparatet. Skadete eller krøllete kabler øker faren for elektrisk støt.

• Når du bruker elektroverktøy utendørs må du bare bruke skjøtekabler som er tillatt brukt utendørs. Bruk av skjøtekabler som er beregnet på utendørs bruk reduserer faren for elektrisk støt.

• Hvis du må bruke elektroverktøy på områder med mye fuktighet, må du bruke et overspenningsvern. Hvis du bruker et overspenningsvern, vil du redusere faren for støt.POWX00840 NO Copyright © 2022 VARO Side | 5 www.varo.com

• Elektroverktøy må brukes med sunn fornuft. Ikke bruk apparatet hvis du er trøtt eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet når du bruker apparatet kan føre til personskader.

• Bruk personlig verneutstyr og bruk alltid vernebriller. Bruk av personlig verneutstyr som støvmaske, sklisikre vernesko, hjelm eller hørselsvern, når forholdene krever det, reduserer faren for personskader.

• Unngå utilsiktet oppstart. Forsikre deg om at bryteren er slått AV før du plugger inn støpslet. Hvis du bærer elektroverktøy med fingeren på bryteren, eller hvis du plugger inn et verktøy med bryteren PÅ, inviterer du til ulykker.

• Fjern justeringsverktøy eller skrunøkler før du slår på apparatet. Et verktøy eller nøkkel som blir sittende i elektroverktøyets bevegelige deler kan føre til personskade.

• Ikke strekk deg for langt. Pass på at du står støtt og at du alltid er i balanse. På denne måten kan du være i stand til å kontrollere verktøyet også i uventede situasjoner.

• Bruk egnede klær. Ikke bruk vide klær eller smykker. Hold hår, klær og hansker unna bevegelige deler. Løse klær, smykker eller langt hår kan henge seg opp i bevegelige deler.

• Når det kan monteres støvavsug- og oppsamlingsinnretninger, må du forsikre deg om at disse er riktig tilkoblet og at de brukes riktig. Bruk av slike innretninger kan redusere støvrelaterte farer.

5.4 Vær nøyaktig og omhyggelig når du omgås elektroverktøy

• Ikke overbelast apparatet. Bruk riktig elektroverktøy i forhold til arbeidet som skal utføres. Korrekt elektroverktøy vil gjøre jobben bedre og sikrere når det arbeider innenfor den belastningen det er beregnet til.

• Ikke bruk elektroverktøyet hvis bryteren ikke kan slå det på og av. Hvis det ikke lenger er mulig å kontrollere elektroverktøyet med bryteren, er det farlig å bruke og må repareres.

• Trekk støpslet ut av stikkontakten før du gjør justeringer, skifter tilbehør eller setter bort verktøyet. Disse forholdsreglene forhindrer at apparatet startes utilsiktet.

• Oppbevar elektroverktøy som ikke skal brukes utenfor barns rekkevidde. Ikke la personer du ikke stoler på eller som ikke har lest denne bruksanvisningen bruke apparatet. Elektroverktøy er farlige når de brukes av uerfarne personer.

• Elektroverktøy må vedlikeholdes. Kontroller at bevegelige deler fungerer som de skal og ikke klemmer, om deler er brukket eller skadet og alle andre forhold som kan ha innvirkning på verktøyets funksjon. Reparer skadete deler før du bruker verktøyet. Mange ulykker skyldes dårlig vedlikeholdte elektroverktøy.

• Hold kutteverktøy skarpe og rene. Omhyggelig vedlikeholdte kutteverktøy med skarpe kuttekanter klemmer mindre og er lettere å bruke.

• Bruk elektroverktøy, tilbehør, innsatser osv. i samsvar med denne bruksanvisningen og i samsvar med spesielle anvisninger som gjelder for respektive verktøyet. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til annet enn tiltenkt formål kan føre til farlige situasjoner.

• La bare kvalifiserte fagfolk reparere elektroverktøyet, og bruk bare originale reservedeler. På denne måten kan du være sikker på at verktøyet er sikkert å bruke. 6 UTFYLLENDE SIKKERHETSFORSKRIFTER

• Hold el-verktøy i isolerte gripeoverflater når du bruker det på steder der kutteverktøyet kan komme i kontakt med skjulte ledninger. Kontakt med en «strømførende» ledning vil gjøre eksponerte metalldeler «strømførende» og gi brukeren støt.POWX00840 NO Copyright © 2022 VARO Side | 6 www.varo.com

• La bits kjøle seg ned før du berører, skifter eller justerer dem. Bits varmes opp mye under bruk, og kan brenne deg.

• Oppretthold etiketter og navneplater på verktøyet. Disse inneholder viktig sikkerhetsinformasjon.

• Unngå utilsiktet start. Klargjør til å begynne arbeidet før du slår på verktøyet.

• Ikke legg ned el-verktøyet før det har stoppet helt. Bevegelige deler kan ta tak i overflaten og trekke verktøyet ut av din kontroll.

• Når du bruker et håndholdt el-verktøy, må du opprettholde et godt tak på verktøyet med begge hender for å motstå startmoment.

• Ikke la verktøyet være uten tilsyn mens batteripakken er tilkoblet. Slå av verktøyet, og ta ut batteripakken før du forlater det.

• Batteriladeren blir varm under bruk. Laderens varme kan stige til usikre nivåer og skape brannfare hvis den ikke får tilstrekkelig ventilasjon, på grunn av elektrisk feil, eller hvis den brukes i et varmt miljø. Ikke sett laderen på en brennbar overflate. Ikke blokker ventilasjonshullene på laderen. Unngå spesielt å plassere laderen på tepper og ryer. De er ikke bare brennbare, men blokkerer også ventilasjonsåpninger under laderen. Plasser laderen på en stabil, fast, ikke brennbar overflate (som en stabil arbeidsbenk av metall eller betonggulv) minst 30 cm unna alle brennbare gjenstander, som gardiner og vegger. Ha et brannslokkingsapparat og røykdetektor i nærheten. Overvåk laderen og batteripakken hyppig mens de lader.

• Dette produktet er ikke en leke. Oppbevares utenfor barns rekkevidde.

• Advarslene, forholdsreglene og instruksjonene som er diskutert i denne instruksjonshåndboken kan ikke dekke alle mulige forhold og situasjoner som kan oppstå. Det må forstås av brukeren at sunn fornuft og forsiktighet er faktorer som ikke kan bygges inn i denne produktet, men må sørges for av brukeren.

• Forsøk aldri å åpne dem, uansett grunn.

• Unngå å kortslutte batterier. Hvis det skapes en kobling mellom den positive (+) og den negative (-) polen, direkte eller via utilsiktet kontakt med metall, vil batteriet kortslutte og det vil strømme en intens strøm som skaper varme og som kan føre til batterisprengning eller brann.

• Må ikke opphetes. Hvis batterier varmes opp til over 100 °C, kan pakninger, isolasjon og andre komponenter skades, noe som kan føre til elektrolyttlekkasje og/eller intern kortslutning. Dette kan igjen føre til batterisprengning eller brann. Batterier på ikke kastes i ild, da dette kan føre til eksplosjon og/eller intens ildutvikling.

• Under ekstreme forhold kan batterier lekke. Hvis du oppdager væske på batterier, må du gjøre som følger: − Tørk forsiktig av væsken med en klut. Unngå hudkontakt. − Ved hud- eller øyekontakt må du følge instruksjonene nedenfor: ✓ Skyll øyeblikkelig med vann. Nøytraliser med en mild syre som f. eks sitronsaft eller eddik. ✓ Hvis du får batterisyre i øynene, må du øynene skylles i minst ti minutter med rent vann. Oppsøk lege.POWX00840 NO Copyright © 2022 VARO Side | 7 www.varo.com Brannfare! Unngå å kortslutte polene på et løst batteri. Batterier må ikke brennes.

• Forsøk aldri å lade opp vanlige engangsbatterier.

• Laderen må ikke åpnes.

• Ikke stikk objekter i laderen.

• Laderen er kun beregnet på innendørs bruk.

• Batteripakken kan bli litt varm under lading. Dette er normalt og er ikke en indikasjon på et problem.

• Ikke plasser laderen i et område som er svært varmt eller svært kaldt. Helst skal laderen brukes og oppbevares i normal romtemperatur. Når batteriet er fulladet, kan du trekke støpslet til laderen ut av stikkontakten, og fjerne batteripakken fra laderen.

• Merk: La batteripakken kjøle seg helt ned før ladingen Inspiser batteripakken før lading. Du må aldri lade en batteripakke som har synlige sprekker eller lekkasjer.

Selv om verktøyet blir brukt i henhold til instruksjonene, er det likevel ikke mulig å eliminere risikoen for negative bivirkninger fullstendig. Følgende risikoer kan finnes, ut fra verktøyets konstruksjon og design:

Skade på hørselen hvis du ikke bruker egnet hørselsvern.

Helseplager forårsaket av vibrasjonene fra verktøyet når det er i bruk i lange perioder av gangen, og som ikke blir riktig håndtert i form av pauser og forebyggende tiltak. 8 BRUK

8.1 Lade batteripakken (Fig. A og B)

Batteriet (7) må lades før første gangs bruk. Det vil oppnå full kapasitet først etter flere runder med lading og utlading gjennom bruk.

Bruk kun den adapteren (10) som følger med for å lade batterisettet.

Batterisettet bør bare lades hvis omgivelsestemperaturen er mellom 10–40 °C.

Batteriet (7) må ikke under noen omstendigheter plukkes fra hverandre.

Hvis du vil løsne batteriet må du trykke på knappen for å frigjøre batteriet (8). Den er plassert på toppen av batterisettet og skyver ut batteriet (7).

Når batteriet er tilkoblet laderen vil en rød LED-lampe skru seg på og ladeprosedyren starter.

Batterisettet er fulladet og klart til bruk når den grønne LED-en tennes og den røde LED-en skrur seg AV – etter omtrent 3–5 timer. Batterisett som er defekte eller oppbrukt, må leveres som spesialavfall på en gjenvinningsstasjon. De kan ikke kastes sammen med husholdningsavfallet.POWX00840 NO Copyright © 2022 VARO Side | 8 www.varo.com

• Drei den ringen A med klokken med den andre hånden til borpatronens åpning er stor nok til at verktøyet kan settes inn.

• Sett boret eller skrutrekkeren inn i borpatronen.

• Drei ringen A mot klokken til verktøyet sitter godt fast. Fjern verktøyet i motsatt rekkefølge.

8.3 På/av-bryteren (Fig. A)

Bormaskinen startes og stoppes ved å trykke og slippe på/av-bryteren (4).

8.4 Varierende hastighet (Fig. A)

• Dette verktøyet er utstyrt med en avtrekkerbryter for å justere hastigheten (4). Hastigheten og momentet øker når du trykker inn avtrekkeren. Hastigheten kontrolleres av hvor langt du trykker inn avtrekkeren.

8.5 Låsemekanismen på avtrekkerbryteren (Fig. A)

• Avtrekkerbryteren (4) kan låses i midtstillingen.

• Dette bidrar til å redusere faren for utilsiktet oppstart når verktøyet ikke er i bruk. For å låse avtrekkerbryteren (4) må du plassere velgeren for rotasjonsretningen (5) i midtstillingen.

8.6 Rotasjonsretningen (Fig. A)

• Rotasjonsretningen kontrolleres av velgeren for rotasjonsretning (5) som er plassert over avtrekkerbryteren.

8.6.1 Rotasjon med klokka:

• For å velge rotering i retningen med klokka må du slippe opp avtrekkerbryteren og trykke velgeren for rotasjonsretning (5) til den venstre siden av verktøyet.

8.6.2 Rotasjon mot klokka:

• For å velge rotering i retningen mot klokka må du slippe opp avtrekkerbryteren og trykke velgeren for rotasjonsretning (5) til den høyre siden av verktøyet.

8.7 Justering av momentet (Fig. A)

• Du kan justere momentet ved å dreie på momentjusteringsringen (2). Momentet øker når momentinnstillingen blir stilt til en høyere posisjon. Momentet reduseres når momentjusteringsringen stilles til en lavere posisjon. «1» indikerer den laveste innstillingen og «18» indikerer den høyeste.

• Momentet stilles ut fra momentinnstillingene for de ulike skruene og materialene. Hvis skruen er lang og materialet er hardt, kan du velge en høyere innstilling.

8.8 Hastighetsvelger (Fig. A og D)

Bormaskinen har et drivverk med to gir som gjør at man kan bore med hastighetene 1 (lav) eller 2 (høy). Det sitter en hastighetsvelger (3) på toppen av verktøyet. Denne brukes til å velge høy eller lav hastighet. Når du skyver kappen bakover og velger lav hastighet, reduseres hastigheten, men du får større kraft og dreiemoment. Når du bruker bormaskinen med høy hastighet, vil hastigheten øke, men du får mindre kraft og dreiemoment. Bruk lav hastighet til bruksområder som krever mye kraft og dreiemoment, og høy hastighet til å bore hurtig. Viktig: Du må ALDRI justere hastigheten mens bormaskinen er i gang. La alltid verktøyet stanse helt opp først.POWX00840 NO Copyright © 2022 VARO Side | 9 www.varo.com

8.9 LED-lys (Fig. A)

LED-arbeidslyset (6) tennes kun når motoren går. Det fungerer ikke før motoren begynner å gå. ADVARSEL: Ikke se direkte inn i lysstrålen. Pek aldri lysstrålen mot en person eller mot et annet objekt enn arbeidsstykket. Ikke pek lysstrålen mot personer og aldri mot noen øyne i mer enn 0,25 sekunder.

Før boring må du påse at funksjonsringen er stilt til boremodusen « ». For maksimal ytelse, bruk stålbor til høy hastighet når du borer i tre. Start boringen med lav hastighet for å unngå at boret sklir bort fra startpunktet. Øk hastigheten etter hvert som boret biter inn i materialet. Når du borer tvers gjennom bør du plassere et trestykke bak arbeidsstykket for å unngå ujevne kanter på baksiden av hullet.

8.12 Boring i metall

Før boring må du påse at funksjonsringen er stilt til boremodusen « ». For maksimal ytelse, bruk stålbor til høy hastighet når du borer i metall eller stål. Start boringen med lav hastighet for å unngå at boret sklir bort fra startpunktet. Hold hastighet og trykk som gjør at boret biter uten at det overopphetes. For mye kraft på verktøyet vil:

• Bøye eller brenne borene,

• Skape avvikende eller ujevne borehull. Når du borer store huller i metall er det best å bore med et mindre bor først, for deretter å avslutte med et større bor. Smør boret med litt olje for å bedre ytelsen og forlenge levetiden.

8.13 Bruke skrutrekkeren

Still momentinnstillingen lavt nok til at du har god sikkerhetsmargin. Begynn med en lav momentinnstilling når du begynner å skru skruene inn i materialet. Deretter kan du justere innstillingen slik at du har nok kraft for den oppgaven du skal utføre.

Størrelsen på skruen og hardheten til materialet avgjør hva som er riktig momentinnstilling.

Momentet starter på innstillingen «1» (lavest moment) og går opp til innstillingen «18» (høyest moment).POWX00840 NO Copyright © 2022 VARO Side | 10 www.varo.com Denne fleksible bitsholderen kan kun brukes i kombinasjon med denne maskinens skrufunksjon (skruing inntil maks. 10 Nm).

Du MÅ trykke tuppen på verktøyet bestemt mot arbeidsoverflaten for at hammerfunksjonen skal aktiveres.

• Hold ventilasjonssporene på maskinen rene for å unngå at motoren overopphetes.

• Rengjør maskinhuset regelmessig jevnlig med en myk klut, helst etter hver gangs bruk.

• Sørg for at ventilasjonssporene er frie for støv og skitt.

• Våre maskiner er konstruert for å kunne brukes over lange perioder med minimalt vedlikehold. Langvarig og god virkemåte avhenger av riktig stell og jevnlig rengjøring. 10 TEKNISKE DATA Modell POWX00840 Nominell spenning 20 V Rotasjonshastighet 0–400/0–1400 min

Momentposisjoner 18+1+1 Maks. borekapasitet i stål 10 mm Maks. borekapasitet i treverk 20 mm 11 STØY Støyemisjonsverdier målt i samsvar med relevant standard. (K=5) Lydtrykknivå LpA 88 dB(A) Lydeffektnivå LwA 99 dB(A) VIKTIG! Bruk hørselsvern når lydtrykket er over 85 dB(A). aw (Vibrasjon) Maks. 11,5 m/s² K = 1,5 m/s²POWX00840 NO Copyright © 2022 VARO Side | 11 www.varo.com 12 GARANTI

• Dette produktet garanteres for en periode på 36 måneder fra datoen produktet ble kjøpt av første bruker.

• Denne garantien dekker alle material- eller produksjonsfeil, med unntak av: batterier, ladere, defekte deler som følge av vanlig slitasje, f.eks. lagre, børster, kabler og plugger eller tilbehør som bor, borebits, sagblader osv. eller skader eller feil som skyldes feil bruk, uhell eller endringer. Garantien dekker heller ikke kostnader ved forsendelse.

• Reparasjoner må utføres ved et autorisert kundeservicesenter for Powerplus-verktøy.

• Du kan alltid få flere opplysninger ved å ringe 00 32 3 292 92 90.

• Alle transportkostnader skal alltid betales av kunden, med mindre noe annet er skriftlig avtalt.

• Garantien dekker ikke skader som skyldes manglende vedlikehold eller overbelastning.

• Garantien dekker bestemt ikke skader som skyldes inntrenging av væsker, inntrenging av mye støv, overlagt skade (med hensikt eller ved grov uaktsomhet), feilaktig bruk (brukt til et formål produktet ikke er egnet for), ikke-kompetent bruk (for eksempel ved at anvisningene i håndboken ignoreres), feilaktig montering, lynnedslag eller feil nettspenning. Denne listen er ikke begrensende.

• Vi forbeholder oss retten til å avvise ethvert krav der kjøpet ikke kan verifiseres, eller når det er åpenbart at produktet ikke har blitt korrekt vedlikeholdt (rene ventilasjonsåpninger, kullbørster skiftet regelmessig, osv.).

• Du må ta vare på kvitteringen som bevis på datoen for kjøpet.

• Verktøyet må returneres til din forhandler (uten demontering) i en akseptabel, ren tilstand (i originalemballasjen), sammen med kvittering på kjøpet.
