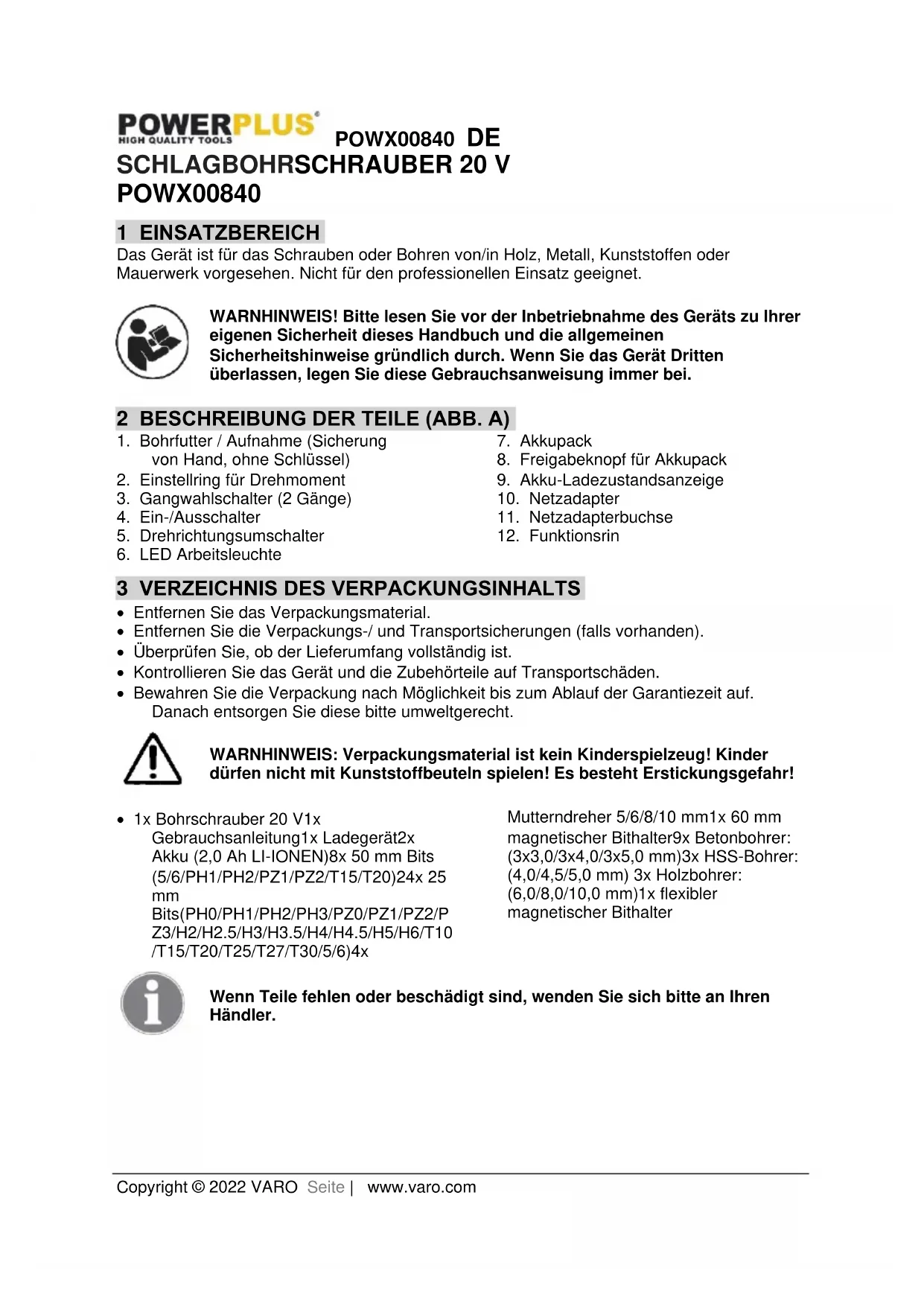

BEDIENUNGSANLEITUNG POWX00840 PowerPlus

5 ALLGEMEINE SICHERHEITSHINWEISE FÜR

5.4 Der Gebrauch und die Pflege von elektrisch betriebenen Geräten ........................ 5

8.2 Bits und Bohrer einsetzen und entfernen (Abb. C) ................................................. 8

Copyright © 2022 VARO Seite | www.varo.com SCHLAGBOHRSCHRAUBER 20 V POWX00840 1 EINSATZBEREICH Das Gerät ist für das Schrauben oder Bohren von/in Holz, Metall, Kunststoffen oder Mauerwerk vorgesehen. Nicht für den professionellen Einsatz geeignet. WARNHINWEIS! Bitte lesen Sie vor der Inbetriebnahme des Geräts zu Ihrer eigenen Sicherheit dieses Handbuch und die allgemeinen Sicherheitshinweise gründlich durch. Wenn Sie das Gerät Dritten überlassen, legen Sie diese Gebrauchsanweisung immer bei. 2 BESCHREIBUNG DER TEILE (ABB. A)

1. Bohrfutter / Aufnahme (Sicherung

von Hand, ohne Schlüssel)

2. Einstellring für Drehmoment

3. Gangwahlschalter (2 Gänge)

5. Drehrichtungsumschalter

6. LED Arbeitsleuchte

8. Freigabeknopf für Akkupack

9. Akku-Ladezustandsanzeige

11. Netzadapterbuchse

3 VERZEICHNIS DES VERPACKUNGSINHALTS

• Entfernen Sie das Verpackungsmaterial.

• Entfernen Sie die Verpackungs-/ und Transportsicherungen (falls vorhanden).

• Überprüfen Sie, ob der Lieferumfang vollständig ist.

• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden.

• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf. Danach entsorgen Sie diese bitte umweltgerecht. WARNHINWEIS: Verpackungsmaterial ist kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoffbeuteln spielen! Es besteht Erstickungsgefahr!

• 1x Bohrschrauber 20 V1x Gebrauchsanleitung1x Ladegerät2x Akku (2,0 Ah LI-IONEN)8x 50 mm Bits (5/6/PH1/PH2/PZ1/PZ2/T15/T20)24x 25

Bits(PH0/PH1/PH2/PH3/PZ0/PZ1/PZ2/P Z3/H2/H2.5/H3/H3.5/H4/H4.5/H5/H6/T10 /T15/T20/T25/T27/T30/5/6)4x Mutterndreher 5/6/8/10 mm1x 60 mm magnetischer Bithalter9x Betonbohrer: (3x3,0/3x4,0/3x5,0 mm)3x HSS-Bohrer: (4,0/4,5/5,0 mm) 3x Holzbohrer: (6,0/8,0/10,0 mm)1x flexibler magnetischer Bithalter Wenn Teile fehlen oder beschädigt sind, wenden Sie sich bitte an Ihren Händler.POWX00840 DE Copyright © 2022 VARO Seite | www.varo.com

4 ERKLÄRUNG DER SYMBOLE

In dieser Anleitung und/oder auf dem Gerät werden folgende Symbole verwendet:

Warnhinweis: Verletzungsgefahr und Gefahr der Beschädigung des Geräts.

Übereinstimmung mit den jeweils maßgeblichen Anforderungen der EU- Richtlinie(n).

Anweisungen vor dem Gebrauch des Geräts genau durchlesen.

Klasse II - Doppelisolierung - Es wird kein geerdeter Stecker benötigt. (Gilt nur für Ladegerät)

Schutzbrille tragen.

wichtige Informationen

5 ALLGEMEINE SICHERHEITSHINWEISE FÜR

ELEKTROWERKZEUGE Bitte lesen Sie alle Anweisungen und Warnhinweise genau durch. Die Nichteinhaltung von Anweisungen und Warnhinweisen kann zu einem Stromschlag, zu einem Brand und/oder zu schweren Verletzungen führen. Bitte heben Sie die Anweisungen und die Warnhinweise gut auf. Unter dem Begriff "Gerät" werden hier elektrisch betriebene Geräte verstanden, entweder mit Netzbetrieb (mit Netzkabel) oder mit Akkubetrieb (ohne Netzkabel).

• Den Arbeitsbereich immer sauber, gut aufgeräumt und gut ausgeleuchtet halten. Unordentliche und dunkle Bereiche sind unfallträchtig.

• Das Gerät darf nicht in explosiven Bereichen betrieben werden, wie z.B. im Umfeld von entflammbaren Flüssigkeiten, Gasen oder Stäuben. Das Gerät kann Funken verursachen, die die Stäube oder Dämpfe zur Explosion bringen können.

• Beim Arbeiten mit dem Gerät müssen andere Personen, vor allem Kinder, immer einen Sicherheitsabstand einhalten. Bei einer Ablenkung durch andere können Sie die Kontrolle über das Gerät verlieren.

5.2 Elektrische Sicherheit

• Die Netzspannung muss immer mit den entsprechenden Angaben zur Stromspannung auf dem Typenschild des Geräts übereinstimmen.

• Der Netzstecker des Geräts muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrogeräten. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlags.

• Vermeiden Sie jeden Körperkontakt mit geerdeten Oberflächen, wie z.B. Rohre, Heizungen, Herde und Kühlschränke. Es besteht ein erhöhtes Risiko für einen elektrischen Schlag, wenn Ihr Körper geerdet ist.

• Halten Sie das Gerät von Regen oder Nässe fern. Das Eindringen von Wasser in das Gerät erhöht das Risiko eines elektrischen Schlags.

• Zweckentfremden Sie das Kabel nicht, um das Gerät zu tragen, um es aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel immer von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen fern. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlags.POWX00840 DE Copyright © 2022 VARO Seite | www.varo.com

• Wenn Sie mit dem Gerät im Freien arbeiten (müssen), verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlags.

• Wenn der Betrieb des Geräts in feuchter Umgebung nicht vermeidbar ist, verwenden Sie in jedem Fall einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlags.

5.3 Sicherheit von Personen

• Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Bedacht an die Arbeit mit einem Elektrogerät. Benutzen Sie das Gerät nicht, wenn Sie müde sind oder wenn Sie unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Geräts kann zu schweren Verletzungen führen.

• Tragen Sie eine persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen von persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Ohrenschutz, je nach Art und Einsatz des Geräts, verringert das Verletzungsrisiko.

• Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Gerät ausgeschaltet ist, bevor Sie es an die Stromversorgung anschließen. Wenn Sie beim Tragen des Geräts den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies leicht zu Unfällen führen.

• Entfernen Sie vor dem Einschalten des Geräts alle Einstellwerkzeuge oder Schraubenschlüssel. Ein Werkzeug oder ein Schlüssel, das/der in einem drehenden Geräteteil verblieben ist, kann zu Verletzungen führen.

• Vermeiden Sie jede nicht normale Körperhaltung. Sorgen Sie für einen sicheren Stand, und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Gerät in unerwarteten Situationen besser kontrollieren.

• Tragen Sie immer geeignete Arbeitskleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe von sich bewegenden Teilen fern. Locker sitzende oder weite Kleidung, Schmuck oder lange Haare können leicht von den sich bewegenden Teilen erfasst werden.

• Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Die Verwendung einer solchen Vorrichtung kann Gefährdungen durch Staub verringern.

5.4 Der Gebrauch und die Pflege von elektrisch betriebenen Geräten

• Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit nur dafür geeignetes Gerät. Mit dem passenden Gerät arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.

• Benutzen Sie kein Gerät, dessen Schalter defekt ist. Ein Gerät, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

• Nehmen Sie den Netzstecker von der Steckdose ab und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Geräts.

• Bewahren Sie unbenutzte Geräte immer außerhalb der Reichweite von Kindern auf. Lassen Sie Personen, die mit diesem Gerät nicht vertraut sind oder die diese Anweisungen nicht gelesen haben, das Gerät nicht benutzen. Elektrisch betriebene Geräte sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

• Warten Sie das Gerät regelmäßig, und pflegen Sie es gut. Kontrollieren Sie, dass die beweglichen Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Geräts beeinträchtigt ist. Lassen Sie alle beschädigten Komponenten vor dem Einsatz des Geräts reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Geräten.POWX00840 DE Copyright © 2022 VARO Seite | www.varo.com

• Halten Sie Schneidwerkzeuge (Einsätze) scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

• Verwenden Sie das Gerät, das Zubehör, die Einsätze usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von elektrisch betriebenen Geräten für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

• Lassen Sie Ihr Gerät nur von einem qualifizierten Fachbetrieb mit Original-Ersatzteilen oder von unserem Kundendienst reparieren. Damit wird sichergestellt, dass die Sicherheit des Geräts gewährleistet bleibt. 6 BESONDERE SICHERHEITSHINWEISE

• Elektrowerkzeuge an den isolierten Griffflächen halten, wenn im Betrieb das Schneidwerkzeug mit verdeckten Drähten in Berührung kommen kann. Bei Kontakt mit einem „stromführenden“ Kabel können auch gefährdete Metallteile des Werkzeugs unter Strom stehen und auf den Benutzer einen Stromschlag übertragen.

• Den Bit vor der Berührung, dem Wechsel oder der Einstellung abkühlen lassen. Bits erhitzen beim Einsatz drastisch und können ausbrennen.

• Etiketten und Typenschilder am Werkzeug pflegen. Diese zeigen wichtige Sicherheitsinformationen.

• Ein unbeabsichtigtes Einschalten verhindern. Die Arbeit vor dem Einschalten des Werkzeugs vorbereiten.

• Das Werkzeug nicht ablegen, bevor es zum völligen Stillstand gekommen ist. Sich bewegende Teile können in die Oberfläche greifen, sodass Sie das Werkzeug nicht mehr unter Kontrolle halten.

• Beim Einsatz eines Hand-Elektrowerkzeugs muss es gut mit beiden Händen festgehalten werden, um dem Drehmoment beim Einschalten zu widerstehen.

• Das Werkzeug nicht unbeaufsichtigt lassen, wenn der Akkupack angeschlossen ist. Das Werkzeug ausschalten und den Akkupack herausnehmen, bevor man den Ort verlässt.

• Das Ladegerät wird im Einsatz heiß. Das Ladegerät kann bis zu unsicheren Graden erhitzen und ein Brandrisiko darstellen, wenn keine angemessene Belüftung erfolgt und ein elektrischer Fehler auftritt oder wenn es in einer heißen Umgebung eingesetzt wird. Das Ladegerät nicht auf eine brennbare Oberfläche abstellen. Keine Lüftungsöffnungen am Ladegerät verschließen. Das Ladegerät insbesondere nicht auf Teppichen und Läufern abstellen; sie sind nicht nur brennbar, sondern verschließen auch die Lüftungsöffnungen unter dem Ladegerät. Das Ladegerät auf einer stabilen, festen, nicht brennbaren Oberfläche (wie einen stabilen Metallarbeitstisch oder Betonboden) mindestens 1 Fuß (ca. 0,30 m) von allen brennbaren Gegenständen, wie Vorhänge oder Wände, entfernt aufstellen. Im Bereich müssen sich ein Feuerlöscher und ein Rauchmelder befinden. Während des Ladevorgangs das Ladegerät und den Akkupack häufig überprüfen.

• Dieses Produkt ist kein Spielzeug. Es außerhalb der Reichweite von Kindern aufbewahren.

• Die in dieser Betriebsanleitung besprochenen Warnhinweise, Vorsichtsmaßnahmen und Anweisungen können nicht alle möglichen Umstände und Situationen abdecken, die eintreten können. Der Betreiber muss verstehen, dass gesunder Menschenverstand und Vorsicht Faktoren darstellen, die nicht in dieses Produkt integriert werden können, sondern vom Betreiber geliefert werden müssen.POWX00840 DE Copyright © 2022 VARO Seite | www.varo.com 7 ZUSÄTZLICHE SICHERHEITSHINWEISE FÜR AKKUS UND LADEGERÄTE Nur Akkus und Ladegeräte einsetzen, die sich für diese Maschine eignen.

• Nie versuchen, den Akku zu öffnen.

• Nicht in Bereichen lagern, wo die Temperatur über 40 °C steigen kann.

• Nur bei einer Umgebungstemperatur von 4-40 °C aufladen.

• Beim Entsorgen von Akkus die Hinweise im Abschnitt "Umwelt" beachten.

• Kurzschluss vermeiden. Wenn durch ein metallenes Objekt der Pluspol (+) und der Minuspol (-) des Akkus direkt oder zufällig miteinander verbunden werden, wird der Akku kurzgeschlossen. Die durch diesen starken Kurzschlussstrom entstehende Hitze kann zu einem Zerbrechen der Ummantelung oder zu einem Brand führen.

• Akkus nie erhitzen. Wenn ein Akku über 100 °C erhitzt wird, können die Ummantelung, die Isolierung und andere Kunststoffkomponenten beschädigt werden. Dies kann zum Austreten von Batterieflüssigkeit und/oder zu einem internen Kurschluss führen, was ein Zerbrechen der Ummantelung oder einen Brand bewirken kann. Akkus dürfen auf keinen Fall durch Feuer entsorgt werden, weil dies zu einer Explosion und/oder schweren Verbrennungen führen kann.

• Unter extremen Bedingungen kann ein Austreten von Batterieflüssigkeit erfolgen. Wenn Flüssigkeit am Akku festgestellt wird, machen Sie bitte Folgendes: − Die Flüssigkeit sorgfältig mit einem Tuch abwischen. Jeden Kontakt mit der Haut vermeiden. − Wenn es doch zu einem Kontakt mit der Haut oder mit den Augen gekommen ist, machen Sie bitte Folgendes: ✓ Die betroffene Stelle sofort mit Wasser abspülen. Den Bereich anschließend mit einer milden Säure wie Zitronensaft oder Essig neutralisieren. ✓ Bei einem Kontakt mit den Augen das Auge mindestens 10 Minuten lang mit reichlich klarem Wasser spülen. Anschließend einen Arzt aufsuchen. Brandgefahr! Vermeiden Sie einen Kurzschluss des herausgenommenen Akkus. Akkus nie durch Feuer entsorgen.

• Nie versuchen, nicht aufladbare Batterien aufzuladen.

• Schadhafte Kabel sofort ersetzen.

• Das Ladegerät darf nicht mit Wasser in Kontakt kommen.

• Das Ladegerät nicht öffnen.

• Das Ladegerät nicht untersuchen.

• Das Ladegerät ist nur für die Verwendung in geschlossenen Räumen bestimmt.

• Der Akkupack erwärmt sich beim Aufladen geringfügig. Diese Erwärmung ist normal und stellt kein Problem dar.

• Laden Sie den Akku nicht an einem besonders warmen oder kalten Ort auf, sondern am besten bei normaler Raumtemperatur. Ziehen Sie nach dem Aufladen des Akkus den Netzstecker des Ladegeräts und nehmen Sie den Akkupack aus dem Ladegerät.

• Hinweis: Lassen Sie den Akkupack vor dem Aufladen vollständig abkühlen. Überprüfen Sie den Akkupack vor dem Aufladen; ein beschädigter Akku (Risse oder Leck) darf nicht aufgeladen werden.POWX00840 DE Copyright © 2022 VARO Seite | www.varo.com

Auch wenn das Werkzeug vorschriftsgemäß verwendet wird, können Restrisiken nie ganz ausgeschlossen werden. Im Zusammenhang mit der Bauweise und dem Design des Werkzeugs können nachstehende Gefahren auftreten:

Lungenschäden, falls keine wirksame Staubschutzmaske getragen wird.

Gehörschäden, falls kein wirksamer Gehörschutz getragen wird.

Gesundheitsschäden durch Vibrationen, wenn das Elektrowerkzeug längere Zeit verwendet oder nicht ordnungsgemäß bedient oder gewartet wird. 8 BETRIEB

8.1 Akkupack aufladen (Abb. A und B)

Der Akku (7) muss vor dem ersten Gebrauch geladen werden. Erst nach mehreren Lade- und Entladezyklen erreicht der Akku seine volle Kapazität.

Verwenden Sie zum Laden des Akkupacks nur den im Lieferumfang enthaltenen Netzadapter (10).

Beim Laden des Akkupacks muss die Umgebungstemperatur zwischen 10 °C und 40 °C betragen.

Stecken Sie den Netzadapter (10) in eine Steckdose mit 230 V Wechselstrom.

Der Akku (7) darf auf keinen Fall zerlegt werden.

Zum Abnehmen des Akkus (7) drücken Sie die oben auf dem Akkupack befindliche Entriegelungstaste (8).

Verbinden Sie den Stecker des Ladegeräts mit der Netzadapterbuchse (11) des Akkupacks.

Sobald der Akku am Ladegerät angeschlossen ist, beginnt der Ladevorgang und eine rote LED leuchtet.

Der Akkupack ist vollständig aufgeladen und bereit zur Verwendung, wenn die rote LED aus ist und die grüne LED leuchtet (nach etwa 3-5 Stunden). Defekte oder gebrauchte Akkupacks gehören nicht in den Hausmüll, sondern müssen bei Sondermüllsammelstellen abgegeben werden.

8.2 Bits und Bohrer einsetzen und entfernen (Abb. C)

Dieses Gerät besitzt ein selbstsicherndes Bohrfutter, damit ein Bit oder ein Bohrer nicht verloren geht.

• Den Softgriff des Akku-Bohrers mit einer Hand gut festhalten.

• Mit der anderen Hand den Ring A im Uhrzeigersinn drehen, bis das Bohrfutter so weit geöffnet ist, dass Bit oder Bohrer eingesetzt werden kann.

• Bit oder Bohrer in das Bohrfutter einsetzen.

• Dann Ring A gegen den Uhrzeigersinn so weit festdrehen, dass Bit oder Bohrer im Bohrfutter gut gesichert ist. Das Herausnehmen von Bit oder Bohrer erfolgt in umgekehrter Reihenfolge.

8.3 Ein- und Ausschalten (Abb. A)

Das Gerät wird durch Drücken und Loslassen des Ein-/Aus-Schalters (4) gestartet und gestoppt.

8.4 Stufenlose Drehzahlregelung (Abb. A)

• Mit dem Ein-/Ausschalter (4) dieses Elektrowerkzeugs lassen sich die Drehzahl und das Drehmoment stufenlos regulieren, je nachdem, wie weit der Ein-/Ausschalter eingedrückt wird.

8.5 Schalterarretierung (Abb. A)

• Der Ein-/Ausschalter (4) kann in der Mittelstellung arretiert werden.POWX00840 DE Copyright © 2022 VARO Seite | www.varo.com

• Dies verringert die Möglichkeit eines versehentlichen Starts bei Nichtgebrauch. Stellen Sie den Drehrichtungsumschalter (5) in die Mittelstellung, um den Ein-/Ausschalter (4) zu arretieren.

8.6 Drehrichtung (Abb. A)

• Die Drehrichtung wird mit dem Drehrichtungsumschalter (5) über dem Ein-/Ausschalter geändert.

8.6.1 Drehung im Uhrzeigersinn:

• Zur Auswahl der Drehung im Uhrzeigersinn lassen Sie den Ein-/Ausschalter los und drücken Sie den Drehrichtungsumschalter (5) nach links.

8.6.2 Drehung gegen den Uhrzeigersinn:

• Zur Auswahl der Drehung gegen den Uhrzeigersinn lassen Sie den Ein-/Ausschalter los und drücken Sie den Drehrichtungsumschalter (5) nach rechts.

8.7 Drehmoment einstellen (Abb. A)

• Das Drehmoment lässt sich durch Drehen des Einstellrings (2) in mehreren Stufen vorwählen. Einstellung „1“ entspricht dem niedrigsten und Einstellung „18“ dem höchsten Drehmoment.

• Durch die Drehmomentvorwahl wird das Drehmoment auf die jeweiligen Schrauben und Materialien eingestellt. Bei langen Schrauben und hartem Material können Sie beispielsweise eine höhere Einstellung wählen.

8.8 Drehzahlvorwahl (Abb. A und D)

Dieses Gerät besitzt eine Gangschaltung für 2 Gänge: 1 (langsam) und 2 (schnell). Der Gangwahlschalter befindet sich oben am Gerät. Wenn der Gangwahlschalter zurück auf die niedrige Geschwindigkeit gestellt wird, nimmt zwar die Geschwindigkeit ab, aber die Kraftentfaltung und das Anzugsmoment sind höher. Beim schnelleren Gang wir die Geschwindigkeit höher, aber die Kraftentfaltung und das Anzugsmoment sind geringer. Verwenden Sie deshalb den unteren Gang, wenn Sie eine hohe Kraftentfaltung brauchen, und den oberen Gang, wenn der Bohrer möglichst schnell drehen soll. WICHTIGER HINWEIS: Den Gangwahlschalter NIE umschalten, während das Bohrfutter noch läuft. Dieses muss erst zum völligen Stillstand gekommen sein.

8.9 LED Leuchte (Abb. A)

Das LED-Arbeitslicht (6) leuchtet nur auf, wenn der Motor dreht, es funktioniert nicht, bevor der Motor läuft. WARNHINWEIS: NIE direkt in den Lichtstrahl sehen. Den Lichtstrahl nie auf die eigene Person oder einen anderen Gegenstand außer dem Werkstück richten. Den Lichtstrahl NIE absichtlich auf Personen richten. Der Lichtstrahl darf nicht länger als eine Viertel Sekunde in das Auge einer Person leuchten.

Stellen Sie den Betriebsartring auf die Betriebsart Bohren “ ”.POWX00840 DE Copyright © 2022 VARO Seite | www.varo.com Wenn in eine harte, glatte Fläche gebohrt werden soll, die gewünschte Bohrstelle vor dem Bohren anschlagen (punktieren). Auf diese Weise wird verhindert, dass der Bohrer am Anfang des Bohrvorgangs vom Bohrloch abrutscht. Das Gerät gut festhalten, und die Spitze des Bohrers bzw. des Bits in das Werkstück drücken. Dabei so viel Druck ausüben, dass der Bohrer einschneidet. Gleichzeitig aber nicht so viel Druck ausüben oder zur Seite bohren, dass das Loch ausreißt (zu groß wird).

Stellen Sie den Betriebsartring auf die Betriebsart Bohren “ ”. Einsätze (Bits) aus Stahl sind am besten für das Bohren in Holz geeignet. Zuerst mit sehr niedrigen Drehzahlen bohren, damit der Bohrer nicht vom sich ausbildenden Bohrloch abrutscht. Sobald der Bohrer tiefer in das Material eingedrungen ist, kann die Drehzahl erhöht werden. Bei durchgehenden Bohrlöchern einen Holzblock unter/hinter das Werkstück legen, damit das Holz am Austrittsloch (hinten) an den Kanten nicht ausreißt oder splittert.

8.12 Bohren in Metall

Stellen Sie den Betriebsartring auf die Betriebsart Bohren “ ”. Einsätze (Bits) aus Stahl (HSS) sind am besten für das Bohren in Metall oder in Stahl geeignet. Zuerst mit sehr niedrigen Drehzahlen bohren, damit der Bohrer nicht vom sich ausbildenden Bohrloch abrutscht. Sobald der Bohrer tiefer in das Material eingedrungen ist, können die Drehzahl und der Druck erhöht werden. VORSICHT! Nicht zu viel Druck ausüben, weil das Bit sonst überhitzen kann. Bei zu starkem Druck bestehen folgende Gefahren:

• Der Bohreinsatz (Bit) überhitzt.Die Lager verschleißen.Der Bohreinsatz (Bit) verbiegt sich, oder er brennt weg.

• Das Bohrloch ist versetzt, oder es weist ausgerissene Kanten auf. Beim Bohren von großen Löchern in Metall ist es empfehlenswert, zuerst mit einem kleinen Bohreinsatz (Bit) vorzubohren, und erst dann mit einem Bohreinsatz nachzubohren, der der gewünschten Lochstärke entspricht. Etwas Öl am Bohreinsatz macht das Bohren leichter, und es schont das Bit.

Zum Schraubendrehen stellen Sie den Funktionsring (12) auf die Betriebsart

Beginnen Sie zur Sicherheit mit einem niedrigen Drehmoment, wenn Sie zum ersten Mal Schrauben in ein Material drehen. Passen Sie dann die Einstellung an das benötigte Drehmoment an.

Die Drehmomenteinstellung ergibt sich aus der Schraubengröße und der Materialhärte.

Das niedrigste Drehmoment entspricht der Einstellung „1“ und das höchste Drehmoment der Einstellung „18“. Dieser flexible Bithalter ist nur in Kombination mit der Schraubfunktion an dieser Maschine einsetzbar (Schrauben bis max. 10 Nm)!

8.14 Schlagbohren (Abb. A)

Verwenden Sie immer einen speziell für den zu bohrenden Werkstoff vorgesehenen Bohrer, wie beispielsweise einen Bohrer für Beton, Mauerwerk, Naturstein, Fliesen usw. Die Verwendung eines falschen Bohrers kann zu Beschädigung des Bohrers oder des Geräts oder zu Verletzungen führen!POWX00840 DE Copyright © 2022 VARO Seite | www.varo.com Stellen Sie den Funktionsring (12) auf die Betriebsart „ “.

Verwenden Sie diese Einstellung nur zum Bohren in Stein/Beton. Die Hammereinstellung eignet sich gut zum Bohren/Meißeln.

Die Spitze des Werkzeugs MUSS fest auf die Fläche gedrückt werden, damit die Hammerwirkung einsetzt.

Falls der Bohrer nicht in den Werkstoff eindringt, überprüfen Sie den Zustand und Typ des Bohrers und tauschen Sie ihn bei Bedarf aus.

9 REINIGUNG UND WARTUNG

Halten Sie die Lüftungsschlitze des Geräts sauber, um eine Überhitzung des Motors zu vermeiden.

Das Gehäuse des Geräts regelmäßig mit einem weichen Tuch reinigen, möglichst nach jedem Einsatz.

Halten Sie die Lüftungsschlitze von Staub und Schmutz frei.

Wenn der Schmutz nicht abgeht, verwenden Sie bitte ein mit Seifenwasser befeuchtetes weiches Tuch.

Lösemittel wie z.B. Benzin, Alkohol, Ammoniakwasser usw. nie benutzen! Diese Lösemittel können die Kunststoffteile beschädigen.

Wir haben unsere Geräte so entwickelt, dass sie über einen langen Zeitraum mit einem Minimum an Wartungsaufwand laufen. Die ordnungsgemäße Funktion ist von der regelmäßigen Wartung und Reinigung des Geräts abhängig. 10 TECHNISCHE DATEN Modell POWX00840 Nennspannung 20 V Drehzahl 0-400/0-1400 min

Drehmomentpositionen 18+1+1 Max. Bohrdurchmesser Stahl 10 mm Max. Bohrdurchmesser Holz 20 mm 11 GERÄUSCHEMISSION Geräuschemissionswerte nach den einschlägigen Normen gemessen. (K=5) Schalldruckpegel LpA 88 dB(A) Schallleistungspegel LwA 99 dB(A) WARNHINWEIS! Wenn der Schalldruck 85 dB (A) übersteigt, muss ein Ohrenschutz getragen werden! aw (Vibration) Max. 11,5 m/s² K = 1,5 m/s²POWX00840 DE Copyright © 2022 VARO Seite | www.varo.com 12 GARANTIE

• Gemäß den einschlägigen gesetzlichen Bestimmungen gewähren wir auf dieses Produkt eine Garantie von 36 Monaten ab dem Datum des Kaufs durch den Erstbenutzer.

• Diese Garantie deckt alle Material- oder Herstellungsfehler ab, ausgenommen: Batterien und Akkus, Ladegeräte, Defekt von Teilen aufgrund von normaler Abnutzung wie z.B. Lager, Bürsten, Kabel und Stecker, oder von Zubehör wie z.B. Bohrer, Bohr-Bits, Sägeblätter usw.; sowie Schäden oder Defekte aufgrund von falscher Behandlung, Unfällen oder Abänderungen; und auch nicht die Transportkosten.

• Schäden und/oder Defekte wegen unsachgemäßen Gebrauchs fallen ebenfalls nicht unter diese Garantie.

• Wir lehnen jede Haftung für Verletzungen ab, die infolge des unsachgemäßen Gebrauchs des Geräts eingetreten sind.

• Reparaturen dürfen nur von einem autorisierten Kundendienst für Powerplus Geräte ausgeführt werden.

• Weitere Informationen erhalten Sie unter der Tel.-Nr.: 00 32 3 292 92 90

• Eventuelle Transportkosten gehen immer zu Lasten des Kunden; es sei denn, Anderslautendes wurde schriftlich vereinbart.

• Gleichzeitig kann ein Garantieanspruch nicht geltend gemacht werden, wenn der Schaden infolge von mangelnder Wartung oder Überlastung des Geräts entstanden ist.

• Schäden, die aus den nachstehenden Gründen entstanden sind, sind von der Garantie ausdrücklich ausgenommen: Eindringen von Flüssigkeit, übermäßiges Eindringen von Staub, wissentliche Beschädigung (absichtlich oder durch grobe Fahrlässigkeit verursacht), falsche Verwendung (Einsatz für Zwecke, für die das Gerät nicht geeignet ist), falsche Bedienung (z.B. durch Nichtbefolgen von Anweisungen im Handbuch), falsche Montage, Blitzschlag oder falsche Netzspannung. Die vorstehende Aufzählung erhebt keinen Anspruch auf Vollständigkeit.

• Wenn wir einem Garantieverlangen nachkommen, verlängert sich die Garantiezeit für ein repariertes Gerät nicht, und für ein Austauschgerät gilt keine neue, volle Garantiezeit.

• Altgeräte oder Altteile, die im Rahmen der Garantiearbeiten oder eines Austauschs übrig bleiben, werden und bleiben Eigentum von Varo N.V.

• Wir behalten uns das Recht vor, ein Garantieverlangen zurückzuweisen, wenn der Kauf nicht belegt werden kann, oder wenn das Produkt offensichtlich nicht richtig gewartet bzw. gepflegt wurde (unzureichende Reinigung der Lüftungsschlitze, unregelmäßige Wartung der Kohlebürsten usw.).

• Bitte heben Sie Ihren Kaufbeleg gut auf, denn er gilt als Nachweis des Kaufdatums.

• Das Gerät ist im Garantiefall dem Händler montiert und vollständig, sowie gereinigt, und falls so verkauft, im Original-Gerätekoffer, zusammen mit dem Kaufbeleg zurückzugeben.

• Um die optimale Leistung dieses Geräts zu gewährleisten, muss es mindestens 1x pro Monat aufgeladen werden. 13 UMWELT Werfen Sie Ihr Gerät nach der Nutzungsdauer nicht einfach in den Mülleimer, sondern entsorgen Sie es auf umweltfreundliche Weise. Die Altteile des Geräts dürfen nicht in den normalen Hausmüll gegeben werden, sondern Sie müssen diese in zugelassenen Anlagen umweltgerecht durch Recycling entsorgen lassen. Bitte erkundigen Sie sich bei der örtlichen Behörde oder beim Vertragshändler über das Recycling.POWX00840 DE Copyright © 2022 VARO Seite | www.varo.com

14 KONFORMITÄTSERKLÄRUNG
