| Rodzaj produktu | Wiertarka udarowa / wkrętarka akumulatorowa |
| Marka | PowerPlus |
| Model | POWX00840 |
| Napięcie znamionowe | 20 V (Li-Ion) |
| Pojemność baterii | 2,0 Ah (x2 w zestawie) |
| Prędkość obrotowa na biegu jałowym | 0-400 / 0-1400 min⁻¹ (2 biegi) |
| Maksymalny moment obrotowy | 18 pozycji + wiercenie + udar |
| Maksymalna średnica wiercenia w stali | 10 mm |
| Maksymalna średnica wiercenia w drewnie | 20 mm |
| Uchwyt wiertarski | Bezkluczykowy, do 10 mm |
| Wiercenie udarowe | Tak (do murów/betonu) |
| Lampa LED | Wbudowana, włącza się podczas pracy |
| Ładowarka | Zasilacz sieciowy 230 V, czas ładowania 3-5 h |
| Poziom hałasu | LpA 88 dB(A) / LwA 99 dB(A) |
| Wibracje | aw ≤ 11,5 m/s² (K=1,5 m/s²) |
| Waga (ok.) | 1,5 kg (z baterią) |
| Wymiary (dł. x szer. x wys.) | 220 x 70 x 210 mm (ok.) |
| Gwarancja | 36 miesięcy |
| Przeznaczenie | Wkręcanie, wiercenie w drewnie/metal/tworzywach sztucznych/murach (nieprofesjonalne) |
Często zadawane pytania - POWX00840 PowerPlus
Pytania użytkowników dotyczące POWX00840 PowerPlus
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Wiertarka w formacie PDF za darmo! Znajdź swoją instrukcję POWX00840 - PowerPlus i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. POWX00840 marki PowerPlus.
INSTRUKCJA OBSŁUGI POWX00840 PowerPlus
8.3 Spustenie a zastavenie (obr. A) 8
8.4 Variabilné otáčky (obr. A)....8
8.5 Zámok spínača spúšte (obr. A)....8
8.6 Smer otáčania (obr. A)....8
8.3 Spustenie a zastavenie (obr. A)
5.1 Miejsce użytkowania....4
5.2 Bezpieczeństwo elektryczne....4
5.3 Bezpieczeństwo osobiste....5
5.4 Użytkowanie i konserwacja elektronarzędzi ....5
5.5 Serwis....6
6 DODATKOWE INSTRUKCJE BEZPIECZEŃSTWA 6
7 DODATKOWE ZALECENIA DOTYCZĄCE BEZPIECZEŃSTWA DLA AKUMULATORÓW I ŁADOWAREK ......6
7.3 Ryzyka szczątkowe....7
8 OBSŁUGA....8
8.1 Ładowanie pakietu akumulatorów (ryc. A i B) 8
8.2 Zakładanie i wyjmowanie końcówki i wiertła (ryc. C) 8
8.3 Uruchamianie i zatrzymywanie (ryc. A)....8
8.4 Zmienna prędkość (ryc. A)....8
8.5 Przełącznik spustowy (ryc. A)....8
8.6 Kierunek obrotów (ryc. A)....8
8.6.1 Obroty w prawo: 9
8.6.2 Obroty w lewo: 9
8.7 Regulacja momentu obrotowego (ryc. A)....9
8.8 Wybierak prędkości obrotowej (ryc. A i D)....9
8.10 Wskazówki dotyczące wiercenia 9
8.11 Wiercenie w drewnie....10
POWERPLUS® HIGH QUALITY TOOLS
POWX00840 PL
8.12 Wiercenie w metalu 10
8.13 Wkrętak 10
8.14 Wiercenie udarowe (ryc. A)....10
9 CZYSZCZENIE I KONSERWACJA....11
9.1 Czyszczenie 11
9.2 Konserwacja 11
10 PARAMETRY TECHNICZNE....11
11 EMISJA DźWIĘKU....11
12 GWARANCJA....11
13 ŚRODOWISKO NATURALNE....12
14 DEKLARACJA ZGODNOŚCI 12

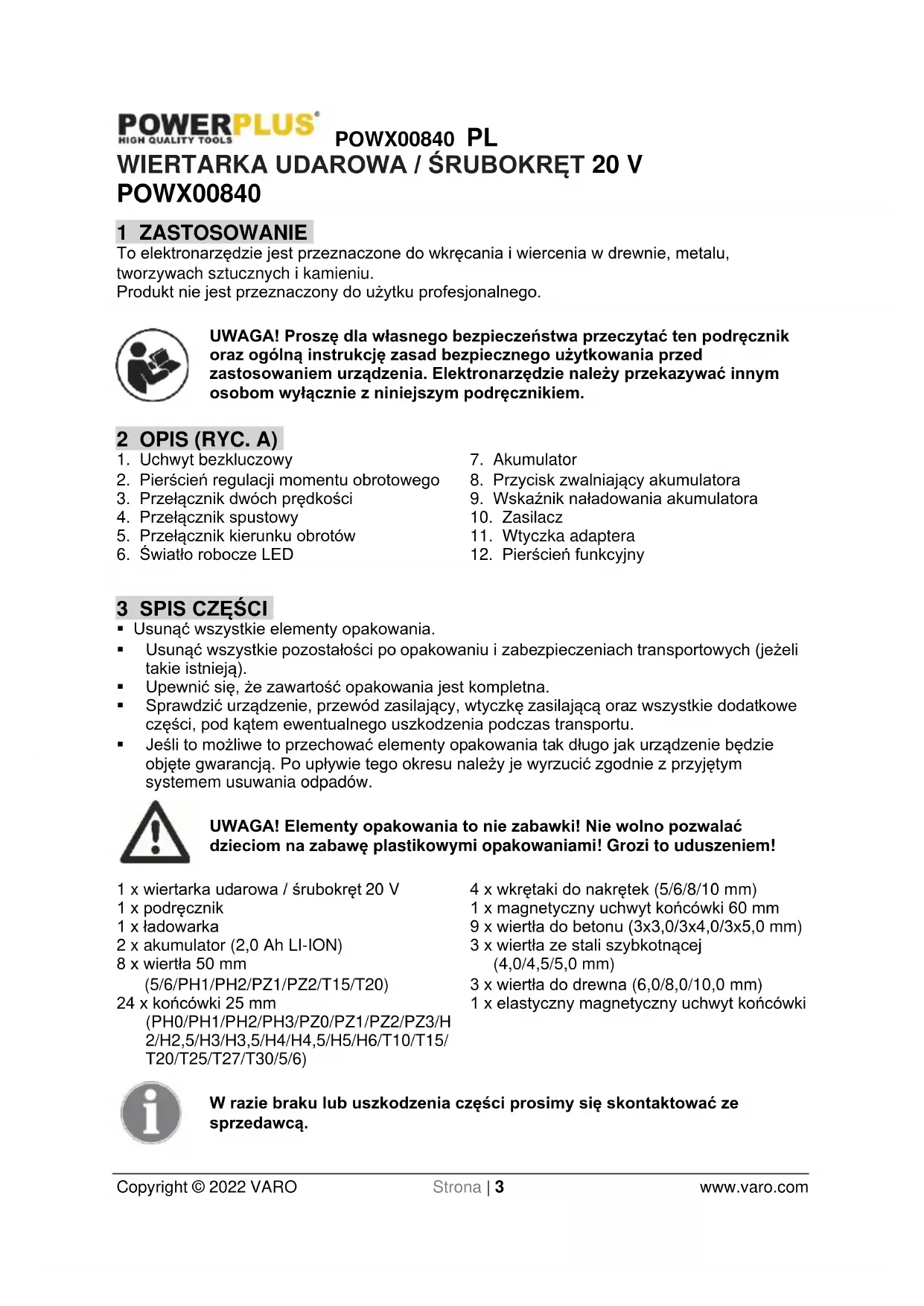

WIERTARKA UDAROWA / ŚRUBOKRET 20 V POWX00840
1 ZASTOSOWANIE
To elektronarzędzie jest przeznaczone do wkręcania i wiercenia w drewnie, metalu, tworzywach sztucznych i kamieniu.
Produkt nie jest przeznaczony do użytku profesjonalnego.
UWAGA! Proszę dla własnego bezpieczeństwa przeczytać ten podręcznik oraz ogólną instrukcję zasad bezpiecznego użytkowania przed zastosowaniem urządzenia. Elektronarzędzie należy przekazywać innym osobom wyłącznie z niniejszym podręcznikiem.
2 OPIS (RYC. A)
- Uchwyt bezkluczowy
- Pierścień regulacji momentu obrotowego
- Przełącznik dwóch prędkości
- Przełącznik spustowy
- Przełącznik kierunku obrotów
-
Światło robocze LED
-
Akumulator
- Przycisk zwalniający akumulatora
- Wskaźnik naładowania akumulatora
- Zasilacz
- Wtyczka adaptera
- Pierścień funkcyjny
3 SPIS CZEŚCI
- Usunąć wszystkie elementy opakowania.
- Usunąć wszystkie pozostałości po opakowaniu i zabezpieczeniach transportowych (jeżeli takie istnieją).
■ Upewnić się, że zawartość opakowania jest kompletna. - Sprawdzić urządzenie, przewód zasilający, wtyczkę zasilającą oraz wszystkie dodatkowe części, pod kątem ewentualnego uszkodzenia podczas transportu.
- Jeśli to możliwe to przechować elementy opakowania tak długo jak urządzenie będzie objęte gwarancją. Po upływie tego okresu należy je wyrzucić zgodnie z przyjętym systemem usuwania odpadów.
UWAGA! Elementy opakowania to nie zabawki! Nie wolno pozwalać dzieciom na zabawę plastikowymi opakowaniami! Grozi to uduszeniem!
1 x wiertarka udarowa / śrubokręt 20 V
1 x podręcznik
1 x ładowarka
2 x akumulator (2,0 Ah LI-ION)
8 x wiertła 50 mm
(5/6/PH1/PH2/PZ1/PZ2/T15/T20)
24 x końcówki 25 mm (PH0/PH1/PH2/PH3/PZ0/PZ1/PZ2/PZ3/H2/H2,5/H3/H3,5/H4/H4,5/H5/H6/T10/T15/T20/T25/T27/T30/5/6)
4 x wkrętaki do nakrętek (5/6/8/10 mm)
1 x magnetyczny uchwyt końcówki 60 mm
9 x wiertła do betonu (3x3,0/3x4,0/3x5,0 mm)
3 x wiertła ze stali szybkotnącej (4,0/4,5/5,0 mm)
3 x wiertła do drewna (6,0/8,0/10,0 mm)
1 x elastyczny magnetyczny uchwyt końcówki
W razie braku lub uszkodzenia części prosimy się skontaktować ze sprzedawcą.
4 OZNACZENIA
W niniejszej instrukcji i/lub na urządzeniu użyto następujących symboli:
 | Oznacza ryzyko obrażeń ciała lub zniszczenia narzędzia. |  | Spełnia niezbędne wymogi określone w dyrektywach europejskich. |
 | Uważnie przeczytać instrukcje. |  | Urządzenie klasy II – podwójna izolacja – nie trzeba stosować wtyczki z uziemieniem (tylko dla ładowarki). |
 | Zawsze nosić rękawice ochronne. |  | Nosić rękawice ochronne. |
 | Ważne informacje! |  | Zagrożenie pożarem! |
 | Ten symbol oznacza, że zużytego sprzętu nie można umieszczać łącznie z innymi odpadami (2012/19/UE). | ||
5 OGÓLNE ZASADY BEZPIECZNEJ PRACY ELEKTRONARZĘDZIAMI
Przeczytać wszystkie ostrzeżenia dotyczące bezpieczeństwa oraz instrukcje. Niestosowanie się do ostrzeżeń i instrukcji może skutkować porażeniem prądem, wznieczeniem pożaru i/lub poważnymi obrażeniami. Ostrzeżenia bezpieczeństwa i instrukcje należy zachować do zastosowania w przyszłości. Zastosowane w ostrzeżeniach określenie „elektronarzędzie” odnosi się do narzędzi podłączanych do sieci zasilających (przewodowych) oraz akumulatorowych (bezprzewodowych).
5.1 Miejsce użytkowania
- Miejsce pracy powinno być czyste i dobrze oświetlone. Praca w zagraconym i niedostatecznie oświetlonym otoczeniu sprzyja wypadkom.
- Nie wolno korzystać z urządzenia w otoczeniu zagrożonym wybuchem, np. w obecności łatwopalnych cieczy, gazów lub pyłów. Urządzenia elektryczne powodują iskrzenie, co może prowadzić do zapłonu pyłów lub oparów.
- W czasie pracy urządzenia w najbliższym otoczeniu nie mogą przebywać dzieci ani inne osoby postronne. Nieuwaga może prowadzić do utraty kontroli nad urządzeniem.
5.2 Bezpieczeństwo elektryczne
- Zawsze sprawdzaj, czy parametry zasilania odpowiadają napięciu określonełu na tabliczce znamionowej.
Wtyczka zasilania urządzenia musi pasować do gniazdka. Nie wolno modyfikować wtyczki w żaden sposób. Nie używać łączników pośrednich do narzędzi z napędem elektrycznym z uziemieniem (zerowaniem). Niemodyfikowane wtyczki i odpowiednie do nich gniazdka zmniejszają zagrożenie porażenia elektrycznego.
- Unikać bezpośredniego kontaktu z uziemionymi obiektami takimi jak rury, grzejniki, piece lub lodówki. Ryzyko porażenia wzrasta, jeśli ciało użytkownika jest uziemione.
- Urządzenie nie może być narażone na kontakt z deszczem lub wilgocią. Woda wnikająca do urządzenia zwiększa ryzyko porażenia elektrycznego.
- Nie wykorzystywać kabla zasilającego do celów, do których nie jest przeznaczony. Nie używać przewodu do przenoszenia i przeciągania urządzenia lub do wyciągania wtyczki z
POWX00840 PL
gniazdka. Przewód należy chronić przez ciepłem, olejem, ostrymi krawędziami lub częściami ruchomymi. Uszkodzone lub splątane kable zwiększają ryzyko porażenia elektrycznego.
- Podczas pracy na zewnątrz należy zastosować odpowiedni kabel przedłużający, przeznaczony do użytku na wolnym powietrzu. Zastosowanie kabla przeznaczonego do użytku na zewnątrz zmniejsza ryzyko porażenia elektrycznego.
- Jeśli nie można uniknąć pracy z urządzeniem w wilgotnym otoczeniu, należy użyć wyłącznika różnicowo-prądowego, który redukuje niebezpieczeństwo porażenia prądem.
5.3 Bezpieczeństwo osobiste
Podczas użytkowania narzędzia należy być czujnym, skoncentrować się na wykonywanych czynnościach i zachowywać zdrowy rozsądek. Nie należy używać urządzenia będąc zmęczonym lub pod wpływem narkotyków, alkoholu bądź leków. Chwila nieuwagi podczas pracy z urządzeniem może skutkować poważnymi obrażeniami ciała.
- Należy korzystać ze sprzętu ochrony osobistej i zawsze nosić osłonę na oczy. Stosowanie w odpowiednich sytuacjach sprzętu ochrony osobistej, jak maska przeciwpyłowa, obuwie antypoślizgowe, kask lub nauszniki przeciwhałasowe zmniejsza ryzyko obrażeń ciała.
- Unikać przypadkowego uruchomienia. Przed podłączeniem narzędzia do prądu upewnić się, że włącznik jest w pozycji „0” (wyłącz.). Przenoszenie urządzenia z palcem na wyłączniku lub podłączanie urządzenia do gniazdka, kiedy wyłącznik jest w pozycji „I” grozi wypadkami.
- Przed włączeniem urządzenia należy usunąć wszelkie klucze regulacyjne. Klucz lub inne narzędzie pozostawione na obracającej się części urządzenia może spowodować obrażenia ciała.
- Nie wychylac się nadmiernie. Należy zawsze zachować odpowiednią postawę i równowagę. Zapewnia to zachowanie lepszej kontroli w nieoczekiwanych sytuacjach.
- Należy odpowiednio się ubierać: nie nosić luźnej odzieży lub biżuterii. Włosy, odzież i rękawice trzymać z dala od ruchomych części urządzenia. Luźna odzież, biżuteria lub długie włosy mogą zaplątać się w ruchome części.
- Jeśli urządzenie jest wyposażone w wyciąg pyłu i urządzenie do odpylania, należy upewnić się, że są one poprawnie podłączone i użytkowane. Stosowanie takich urządzeń zmniejsza zagrożenia powodowane zapyleniem.
5.4 Użytkowanie i konserwacja elektronarzędzi
- Nie wolno przeciązać elektronarzędzi. Należy używać właściwego elektronarzędzia dla zamierzonych prac. Właściwe elektronarzędzie pozwoli na lepsze i bezpieczniejsze wykonanie pracy przy takim obciążeniu, na jakie zostało zaprojektowane.
- Nie stosować urządzenia w sytuacji, kiedy wyłącznik nie funkcjonuje prawidłowo. Każde elektronarzędzie z niesprawnym wyłącznikiem jest niebezpieczne i należy je naprawić.
- Przed podjęciem jakichkolwiek regulacji, wymiany akcesoriów lub podczas przechowywania, elektronarzędzie musi być odłączone od zasilania. Takie środki zapobiegawcze zmniejszają ryzyko niezamierzonego uruchomienia elektronarzędzia.
- Nieużywane elektronarzędzie należy przechowywać poza zasięgiem dzieci; nie wolno też zezwalać na korzystanie z niego przez osoby niezaznajomione z urządzeniem oraz z niniejszą instrukcją obsługi. Elektronarzędzia są niebezpieczne w rękach nieprzeszkolonych użytkowników.
- Urządzenie należy poddawać konserwacji. Sprawdzać regulację lub mocowanie ruchomych części, ewentualne pęknięcia lub inne uszkodzenia, które mogą wpływać na pracę narzędzia. Wszelkie zauważone uszkodzenia muszą być naprawione przed ponownym użytkowaniem. Nieprawidłowa konserwacja narzędzi jest przyczyną wielu wypadków.
- Części tnące muszą być utrzymywane w stanie naostrzonym i czystym. Prawidłowo konserwowane części tnące o ostrych krawędziach zapewniają łatwiejszą obsługę narzędzia i zmniejszają prawdopodobieństwo zakleszczenia.
POWX00840 PL
- Z elektronarzędzia, akcesoriów, końcówek tnących itp. należy korzystać jedynie zgodnie z niniejszą instrukcją i przeznaczeniem właściwym dla danego typu urządzenia, przy uwzględnieniu warunków pracy oraz rodzaju wykonywanego zadania. Użytkowanie elektronarzędzi w sposób niezgodny z przeznaczeniem może powodować niebezpieczne sytuacje.
5.5 Serwis
- Serwis elektronarzędzia powinien być przeprowadzany jedynie przez wykwalifikowany personel, który stosuje tylko oryginalne części zamienne. Zapewni to bezpieczeństwo użytkowania elektronarzędzia.
6 DODATKOWE INSTRUKCJE BEZPIECZEŃSTWA
- Podczas pracy elektronarzędzie wolno chwytać tylko za izolowane powierzchnie chwytowe, ponieważ narzędzie tnące może się zetknąć z ukrytymi przewodami. Kontakt z przewodem pod napięciem może spowodować, że nieosłonięte części metalowe elektronarzędzia znajdą się pod napięciem, co może spowodować porażenie operatora prądem elektrycznym.
- Przed wymianą lub regulacją poczekać na ostygnięcie wiertła. Podczas pracy wiertła silnie się nagrzewają i może dojść do oparzenia.
- Utrzymywać w dobrym stanie etykiety i tabliczkę znamionową narzędzia. Zawierają one ważne informacje dotyczące bezpieczeństwa.
- Unikać niezamierzonego uruchamiania. Przed włączeniem narzędzia przygotować się do pracy.
- Nie wolno odkładać narzędzia dopóki całkowicie się nie zatrzyma. Części ruchome mogą zaczepiać się o powierzchnię i doprowadzić do utraty kontroli nad narzędziem.
- Podczas korzystania z ręcznych elektronarzędzi, pewnie trzymać uchwyt narzędzia dwiema rękami, w celu zrównoważenia momentu rozruchowego.
- Nie wolno pozastawiać narzędzia bez nadzoru, kiedy podłączony jest pakiet akumulatorów. Przed pozostawieniem narzędzia wyłączyć je i zdjąć pakiet akumulatorów.
- Ładowarka nagrzewa się w czasie używania. Temperatura ładowarki może podnieść się do niebezpiecznego poziomu i spowodować zagrożenie pożarem, jeżeli nie będzie ona posiadać odpowiedniej wentylacji, z powodu usterki elektrycznej lub używania w gorącym otoczeniu. Nie wolno umieszczać ładowarki na palnej powierzchni. Nie wolno zasłaniać otworów wentylacyjnych ładowarki. Szczególnie należy unikać umieszczania ładowarki na dywanach i pledach; są one nie tylko łatwopalne ale również zasłaniają otwory wentylacyjne pod ładowarką. Umieścić ładowarkę na stabilnej, twardej i niepalnej powierzchni (takiej jak stabilny metalowy stół roboczy lub podłoga betonowa) co najmniej 30 cm od wszelkich palnych przedmiotów, takich jak zasłony lub ściany. W miejscu tym powinny znajdować się gaśnica i czujnik dymu. Podczas ładowania okresowo sprawdzać ładowarkę i pakiet akumulatorów.
- Produkt ten nie jest zabawką. Trzymać go poza zasięgiem dzieci.
- Ostrzeżenia, środki ostrożności i instrukcje zawarte w niniejszym podręczniku nie obejmują wszystkich możliwych warunków i sytuacji, które mogą wystąpić. Operator musi zrozumieć, że zdrowy rozsądek i ostrożność są czynnikami, których nie można wbudować w produkt, ale muszą być zapewnione przez użytkownika.
7 DODATKOWE ZALECENIA DOTYCZĄCE BEZPIECZEŃSTWA DLA AKUMULATORÓW I ŁADOWAREK
Używać jedynie akumulatorów i ładowarek przeznaczonych dla tego narzędzia.
POWX00840 PL
7.1 Akumulatory
- Nie wolno nigdy próbować z jakiegokolwiek powodu otwierać akumulatorów.
- Nie wolno przechowywać w miejscach, gdzie temperatura może przekraczać 40 °C.
■ Ładować tylko w temperaturze otoczenia od 4 °C do 40 °C. - Podczas utylizacji akumulatorów przestrzegać instrukcji zawartych w rozdziale „Ochrona środowiska”.
- Nie powodować zwarć. W przypadku wykonania połączenia między biegunem dodatnim (+) a ujemnym (-) bezpośrednio lub przez przypadkową styczność z przedmiotem metalowym, następuje zwarcie akumulatora, a przepływ wysokiego napięcia spowoduje wytworzenie ciepła, co może prowadzić do rozerwania obudowy lub pożaru.
- Nie podgrzewać. Jeżeli akumulatory zostaną podgrzane do temperatury powyżej 100 °C, elementy uszczelniające i izolacyjne oraz inne części z polimerów mogą zostać uszkodzone w wyniku wycieku elektrolitu i/lub zwarcia wewnętrznego prowadzącego do wytworzenia ciepła powodującego rozerwanie obudowy lub pożar. Dodatkowo nie wolno wrzucać akumulatorów do ognia – może to spowodować wybuch i/lub intensywny proces palenia.
- W warunkach ekstremalnych może dojść do wycieku z akumulatora. W przypadku zaobserwowania cieczy na akumulatorze postępować jak niżej:
–Dokładnie wytrzeć ciecz za pomocą ściereczki. Unikać kontaktu ze skóra.
–W przypadku kontaktu ze skórą lub oczami, postępować zgodnie z poniższymi zaleceniami:
√ Natychmiast przepłukać wodą. Zneutralizować za pomocą delikatnego kwasu, takiego jak sok z cytryn lub ocet.
√ W przypadku kontaktu z oczami intensywnie płukać czystą wodą przez co najmniej 10 minut. Skonsultować się z lekarzem.
Zagrożenie pożarem! Unikać zwarcia styków odłączanego akumulatora. Nie spalać akumulatora w piecu.
7.2 Ładowarki
- Nie wolno nigdy próbować ładować baterii jednorazowego użytku.
■ Uszkodzone przewody należy natychmiast wymienić. - Nie wolno wystawiać na działanie wody.
■ Nie wolno otwierać ładowarki. - Nie wolno sondować ładowarki.
- Ładowarka przeznaczona jest wyłącznie do użytku w pomieszczeniach.
- Podczas ładowania akumulator lekko się nagrzewa, co jest zjawiskiem normalnym i nie wskazuje na jakąkolwiek usterkę.
- Nie umieszczać ładowarki w miejscu bardzo zimnym ani bardzo gorącym. Najlepiej umieścić ją w zwykłej temperaturze pokojowej. Po całkowitym naładowaniu akumulatora należy odłączyć ładowarkę od źródła zasilania i wyjąć akumulator z ładowarki.
■ Uwaga:
Odczekać na całkowite ostygnięcie akumulatora przed ładowaniem. Sprawdzić akumulator przed ładowaniem; nie ładować pękniętego ani cieknącego akumulatora.
7.3 Ryzyka szczątkowe
- Nawet jeśli narzędzie jest używane zgodnie z zaleceniami, nie można wyeliminować wszystkich czynników ryzyka szczątkowego. W związku z konstrukcją i budową urządzenia mogą powstawać następujące rodzaje zagrożeń:
- uszkodzenie płuc w przypadku niestosowania skutecznej maski przeciwpyłowej;
POWX00840 PL
- uszkodzenie słuchu w przypadku niestosowania skutecznych środków ochrony słuchu;
- uszczerbek na zdrowiu wynikający z emisji drgań, jeśli użytkownik używa elektronarzędzia przez dłuższy czas, nieodpowiednio się z nim obchodzi i nie stosuje odpowiedniej konserwacji.
8 OBSŁUGA
8.1 Ładowanie pakietu akumulatorów (ryc. A i B)
Akumulator (7) musi być naładowany przed pierwszym użyciem. Akumulator osiąga swoją pełną pojemność dopiero po kilku cyklach ładowania i rozładowania.
- Używać tylko dostarczonego adaptera (10) do ładowania akumulatora.
- Ładować akumulator tylko w temperaturze otoczenia z przedziału 10 °C – 40 °C.
- Podłaczyć adapter (10) do źródła pradu przemiennego 230 V.
W żadnej sytuacji nie wolno demontować akumulatora (7). - Aby wyjąć akumulator, nacisnąć przycisk zwalniający (8) u góry akumulatora i wyjąć akumulator (7).
- Podłączyć wtyczke ładowarki do gniazda ładowania (11) akumulatora.
- Po podłączeniu akumulatora do ładowarki zapali się czerwona dioda LED i rozpoczęnie się procedura ładowania.
- Akumulator jest całkowicie naładowany i gotowy do użycia, kiedy świeci zielona dioda LED, a czerwona dioda LED jest WYŁACZONA – po około 3-5 godzinach.
Uszkodzone lub zużyte akumulatory muszą być usuwane do odpadów specjalnych, a nie do odpadów z gospodarstwa domowego.
8.2 Zakładanie i wyjmowanie końcówki i wiertła (ryc. C)
Wiertarka ma uchwyt bezkluczowy (1) celem zapobieżenia poluzowaniu końcówki lub wiertła.
■ Przytrzymać pewnie jedna reka uchwyt wiertarki bezprzewodowej.
- Kręcić pierścieniem A w prawo drugą ręką do chwili tak dużego otwarcia uchwytu, by narzędzie się zmieściło.
■ Włożyć wiertło lub końcówkę wkretaka do uchwytu wiertarki.
- Krecić pierścieniem A w lewo aż narzędzie zostanie ściśle zaciśniete.
- Narzedzie wyjmować postepując w odwrotnej kolejności.
8.3 Uruchamianie i zatrzymywanie (ryc. A)
- Wiertarka jest uruchamiana i zatrzymywana przez wciśnięcie i zwolnienie spustu włącznika/wyłącznika (4).
8.4 Zmienna prędkość (ryc. A)
- To elektronarzędzie wyposażono w przełącznik regulacji prędkości ze spustem (4), który umożliwia uzyskiwanie większej prędkości i momentu obrotowego wraz ze zwiększaniem nacisku na spust. Im silniejszy nacisk na spust, tym większa prędkość obrotowa narzędzia.
8.5 Przełącznik spustowy (ryc. A)
- Spust przełącznika (4) można zablokować w środkowym położeniu.
- Ta opcja pozwala na zmniejszenie ryzyka przypadkowego uruchomienia narzędzia, kiedy nie jest ono używane. W celu zablokowania przełącznika spustowego (4) ustawić przełącznik kierunku obrotów (5) w położeniu środkowym.
8.6 Kierunek obrotów (ryc. A)
- Do zmiany kierunku obrotów służy przełącznik kierunku obrotów (5) umieszczony nad przełącznikiem spustowym.
8.6.1 Obroty w prawo:
W celu wybrania obrotów w prawo należy zwolnić przełącznik spustowy i popchnąć przełącznik kierunku obrotów (5) w lewą stronę narzędzia.
8.6.2 Obroty w lewo:
W celu wybrania obrotów do lewo należy zwolnić przełącznik „Spust” i popchnąć przełącznik kierunku obrotów (5) w prawą stronę narzędzia.
8.7 Regulacja momentu obrotowego (ryc. A)
Regulacji momentu obrotowego dokonuje się przez przekręcenie pierścieniem regulacji momentu obrotowego (2); im wyższe położenie, tym wyższy moment obrotowy. Moment obrotowy jest mniejszy, kiedy pierścień regulacji momentu zostanie ustawiony na najniższą wartość: „1” oznacza najniższą wartość, a „18” – najwyższą.
Moment obrotowy jest ustawiany przy użyciu regulacji momentu odpowiednio do różnych rodzajów śrub i materiału; aby zapewnić odpowiedni moment obrotowy w przypadku długiej śruby i twardego materiału należy wybrać ustawienie większej wartości.
8.8 Wybierak prędkości obrotowej (ryc. A i D)
UWAGA: oznaczenie „1” to położenie niskiej prędkości, oznaczenie „2” to położenie dużej prędkości, które są wytłoczone na przycisku wybieraka dwóch prędkości.
Wiertarka bezprzewodowa ma dwubiegową przekładnię zaprojektowaną do wiercenia z prędkością 1 (niska) lub 2 (wysoka). Na górze wiertarki znajduje się przełącznik suwakowy (3) do wyboru albo prędkości niskiej albo wysokiej. Po popchnięciu przycisku do tyłu i wybraniu zakresu niskich prędkości prędkość ulegnie zmniejszeniu, ale będą dostarczane większa moc i moment obrotowy. W przypadku korzystania z wiertła przy dużym zakresie prędkości: Prędkość wzrośnie, ale dostarczana będzie mniejsza moc i moment. W przypadku zastosowań wymagających większej mocy i momentu obrotowego należy stosować niską prędkość, a w przypadku szybkiego wiercenia — wysoką prędkość.
Ważne: NIGDY nie wolno regulować wybieraka dwóch prędkości, kiedy wiertarka pracuje. Zawsze należy najpierw poczekać na jej całkowite zatrzymanie.
Światło robocze LED (6) będzie świecić tylko wówczas, kiedy silnik się obraca; nie działa przed uruchomieniem silnika.
OSTRZEŻENIE: Nie wolno patrzeć bezpośrednio w strumień światła. Nigdy nie wolno kierować wiązki światła na osobę lub przedmiot inny niż element obrabiany.
Nie wolno kierować umyślnie wiązki światła na osoby i należy zapewnić, że nie jest ona skierowana w oczy osób na czas dłuższy niż 0,25 s.
8.10 Wskazówki dotyczące wiercenia
Przed wierczeniem ustawić pierścień funkcyjny na tryb wiercenia
POWX00840 PL
W przypadku wiercenia w gładkich, twardych powierzchniach do oznaczenia miejsca wiercenia otworu zastosować punktak. Zapobiegnie to poślizgowi wiertła od środka podczas rozpoczynania wiercenia otworu. Narzędzie trzymać pewnie i umieścić końcówkę wiertła lub wkrętaka na przedmiocie obrabianym, stosując tylko tyle nacisku, aby utrzymać skrawanie materiału przez wiertło. Nie wymuszać ani nie stosować nacisku bocznego do poszerzenia otworu.
8.11 Wiercenie w drewnie
Przed wiercieniem ustawić pierścień funkcyjny na tryb wiercenia
W celu zapewnienia maksymalnej wydajności do wiercenia w drewnie stosować wiertła ze stali szybkotnącej. Rozpoczynać wiercenie z bardzo małą prędkością celem uniknięcia ześliżnięciu się wiertła w punkcie startu. Zwiększać prędkość obrotową wraz w wchodzeniem wiertła w materiał. Podczas wiercenia otworów przelotowych umieścić klocek drewniany pod elementem obrabianym celem zapobieżenia powstaniu powyrywanych lub nierównych krawędzi dolnej strony otworu.
8.12 Wiercenie w metalu
Przed wiercieniem ustawić pierścień funkcyjny na tryb wiercenia
W celu zapewnienia maksymalnej wydajności do wiercenia w metalu lub stali stosować wiertła ze stali szybkotnącej. Rozpoczynać wiercenie z bardzo małą prędkością celem uniknięcia ześliźnięciu się wiertła w punkcie startu. Utrzymywać prędkość obrotową i nacisk umożliwiające skrawanie bez przegrzewania wiertła.
Zastosowanie zbyt dużego nacisku spowoduje:
- przegrzanie wiertła,
- zużycie łożysk,
- wygięcie lub spalenie wiertła,
- uzyskanie otworów przesuniętych względem środka lub o nieregularnym kształcie.
Podczas wiercenia dużych otworów w metalu zalecane jest najpierw wiercenie wiertłem o mniejszej średnicy, a wykończenie otworu wiertłem o większej średnicy. Należy równie smarować wiertło olejem w celu poprawy wiercenia i zwiększenia trwałości wiertła.
8.13 Wkrętak
Aby wkręcać śruby, przekręcić pierścień funkcyjny (12) do trybu wkręcania śrub „ ”.
- Ustawić regulację obrotów wystarczająco nisko, by pozostawić margines bezpieczeństwa. Rozpocząć od niskiego ustawienia momentu obrotowego podczas pierwszego wkręcania śrub w materiał. Następnie wyregulować ustawienie po ustaleniu prawidłowej siły.
- Ustawienie momentu obrotowego jest determinowane przez rozmiar wkręta i twardość materiału.
- Moment obrotowy rozpoczyna się od ustawienia „1”, a kończy na wartości „18” (najwyższy moment obrotowy).
Ten elastyczny uchwyt końcówki może być używany tylko w połączeniu z funkcją wkręcania/wykręcania urządzenia (wkręcanie/wykręcanie do maks. 10 Nm).
8.14 Wiercenie udarowe (ryc. A)
Zawsze używać wiertła odpowiedniego do materiału kamiennego, w którym zamierza się wiercić. Oznacza to specjalne wiertło do betonu, muru, kamienia naturalnego itd. Używanie nieprawidłowego typu wiertła może skutkować uszkodzeniem wiertła lub wiertarki albo obrażeniami ciała.
Przekręcić pierścień funkcyjne (12) na tryb udarowy
- Używać tego ustawienia tylko do wiercenia lub przewiercania kamienia/betonu. Ustawienie udarowe dobrze sprawdza się podczas wwiercania się / długowania w materiale.
- Końcówka narzędzia MUSI być mocno naciśnięta, aby udar został włączony.
- Jeśli wiertło nie wchodzi do materiału, sprawdzić stan i typ wiertła i wymienić je w razie potrzeby.
9 CZYSZCZENIE I KONSERWACJA
9.1 Czyszczenie
- Otwory wentylacyjne urządzenia utrzymywać w czystości celem zapobieżenia przegrzaniu silnika.
- Regularnie czyścić obudowę maszyny miękką szmatką, korzystnie po każdym użyciu.
■ Szczeliny wentylacyjne powinny być wolne od pyłu i brudu. - Jeżeli zabrudzenie nie zejdzie użyć miękkiej szmatki zwilżonej wodą z mydłem.
Nigdy nie wolno stosować rozpuszczalników, takich jak benzyna, alkohol, woda amoniakalna itp. Takie rozpuszczalniki mogą uszkodzić części plastikowe.
9.2 Konserwacja
- Nasze urządzenia zostały zaprojektowane do pracy przez długi okres czasu przy minimalnej konserwacji. Długotrwała zadowalająca praca zależy od odpowiedniej troski o urządzenie i regularnego czyszczenia.
10 PARAMETRY TECHNICZNE
| Model | POWX00840 |
| Napięcie znamionowe | 20 V |
| Prędkość obrotowa | 0-400/0-1400 min-1 |
| Położenia momentu obrotowego | 18+1+1 |
| Maks. głębokość wiercenia w stali | 10 mm |
| Maks. głębokość wiercenia w drewnie | 20 mm |
11 EMISJA DŻWIĘKU
Wartości emisji hałasu, zmierzone zgodnie z odpowiednią normą. (K = 5 m/s²)
| Poziom ciśnienia akustycznego LpA | 88 dB(A) |
| Poziom mocy akustycznej LwA | 99 dB(A) |
UWAGA! Moc akustyczna dźwięku może przekraczać 85 dB(A), w takim wypadku należy zastosować środki indywidualnej ochrony słuchu.
aw (poziom wibracji)
Maks. 11,5 m/s²
K = 1,5m / s^2
12 GWARANCJA
- Na produkt udziela się gwarancji na okres 36 miesięcy, począwszy od daty zakupu przez pierwszego użytkownika.
- Gwarancja obejmuje awarie wynikające z wad materiałowych i wykonawczych, nie obejmuje natomiast wad wynikających z normalnego zużycia takich części jak: łożyska, szczotki, przewody, wtyczki oraz takich akcesoriów jak końcówki, wiertła, brzeszczoty piły, itd.; nie obejmuje także uszkodzeń i usterek spowodowanych przez niewłaściwe używanie
POWX00840 PL
produktu, jego modyfikacji i wypadków. Gwarancja nie obejmuje również kosztów transportu.
- Zapisy niniejszej gwarancji nie mają także zastosowania do uszkodzeń i/lub usterek wynikających z nieprawidłowego użytkowania.
- Odrzucamy również wszelką odpowiedzialność za jakiekolwiek urazy ciała wynikające z nieprawidłowego używania narzędzia.
- Naprawy mogą być dokonywane wyłącznie przez autoryzowany serwis narzędzi Powerplus.
- Więcej informacji można uzyskać, dzwoniąc pod numer: 00 32 3 292 92 90.
- Jeśli nie zostanie uzgodnione inaczej w formie pisemnej, wszelkie koszty transportu będą zawsze ponoszone przez klienta.
- Należy zaznaczyć, że żadne roszczenie w ramach gwarancji nie jest możliwe, jeśli uszkodzenie urządzenia będzie spowodowane niestaranną konserwacją lub przeciążeniem urządzenia.
- Gwarancja zdecydowanie nie obejmuje uszkodzeń wynikających z wniknięcia cieczy, nadmiernego osadzania się pyłu w urządzeniu, zawinionego uszkodzenia (celowego lub wynikającego z poważnego zaniedbania), nieodpowiedniego używania (używania w celach, do których urządzenie nie jest przeznaczone), nieprawidłowej obsługi (nieprzestrzegania zaleceń zawartych w podręczniku użytkownika), nieprawidłowego montażu, uderzenia pioruna oraz nieprawidłowego napięcia sieciowego. Ta lista nie wyczerpuje wszystkich możliwych sytuacji.
- Akceptacja roszczeń w ramach gwarancji nie może prowadzić do wydłużenia okresu gwarancji ani rozpoczęcia nowego okresu gwarancji w przypadku wymiany urządzenia.
- Urządzenie lub części, które zostaną wymienione w ramach gwarancji, stają się własnością Varo NV.
- Producent może odrzucić roszczenie, jeżeli nie jest możliwa weryfikacja dokonania zakupu, a także, jeśli można wyraźnie stwierdzić, że produkt nie był konserwowany we właściwy sposób (czyszczenie szczelin wentylacyjnych, regularny przegląd szczotek węglowych itp.).
■ Jako dowód zakupu należy zachować rachunek.
- Niezdemontowane narzędzie należy zwrócić do sprzedawcy, w oryginalnym opakowaniu, formowanym metodą wydmuchiwania (jeżeli produkt był w nie fabrycznie zapakowany), wraz z dowodem zakupu.
- To narzędzie musi być ładowane co najmniej 1 x na miesiąc, aby zapewnić jego optymalne działanie.
13 ŚRODOWISKO NATURALNE
Zgodnie z art. 13 ust 1. Ustawy z dnia 11 września 2015 roku o zużytym sprzęcie elektrycznym i elektronicznym zakazuje się umieszczania zużytego sprzętu łącznie z innymi odpadami. Elektroodpady nie mogą być wyrzucane do pojemników do selektywnej zbiórki odpadów komunalnych. Można je oddać w specjalnie wyznaczonych miejscach np. Punkt Selektywnej Zbiórki Odpadów Komunalnych lub/ bądź w punktach handlowych oferujących w sprzedaży sprzęt elektroniczny. Należy postępować zgodnie z obowiązującymi w Polsce przepisami dotyczącymi selektywnej zbiórki urządzeń elektrycznych i elektronicznych. Prawidłowa gospodarka odpadami pomaga uniknąć potencjalnych skutków dla środowiska i zdrowia ludzi wynikających z obecności w sprzęcie niebezpiecznych: substancji, mieszanin oraz części składowych.
14 DEKLARACJA ZGODNOŚCI
VARO – Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIA oświadcza, że
produkt: Wiertarka udarowa / śrubokręt 20 V
znak towarowy: PowerPlus
model: POWX00840
spełnia niezbędne wymogi i inne stosowne postanowienia odpowiednich dyrektyw europejskich, opartych na zastosowaniu europejskich norm zharmonizowanych. Wszelkie nieuprawnione modyfikacje urządzenia spowodują unieważnienie niniejszej deklaracji.
Dyrektywy europejskie (wraz z dyrektywami je zmieniającymi, jeżeli takie istnieją):
2011/65/UE
2006/42/WE
2014/30/UE
Europejskie normy zharmonizowane (wraz z ewentualnymi zmianami):
EN62841-1:2015
EN62841-2-1:2018
EN55014-1:2017
EN55014-2: 2015
Osoba odpowiedzialna za przechowywanie dokumentacji technicznej: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.
Niżej podpisany działa w imieniu zarządu firmy, na podstawie udzielonego mu pełnomocnictwa,
Mentens Ludo
Ludo Mertens
Dyrektor ds. Certyfikacji
08/10/2021, Lier - Belgia
POWX00840 HU
1 ALKALMAZÁS....3
2 LEÍRÁS (A ÁBRA) 3
3 CSOMAGOLÁS TARTALMA....3
4 JELZÉSEK 4
5 ÁLTALÁNOS BIZTONSÁGI SZABÁLYOK....4
