| Produkttyp | Slagborrmaskin / sladdlös skruvdragare |
| Märke | PowerPlus |
| Modell | POWX00840 |
| Nominell spänning | 20 V (Li-Ion) |
| Batterikapacitet | 2,0 Ah (x2 medföljer) |
| Tomgångshastighet | 0-400 / 0-1400 varv/min (2 hastigheter) |
| Maximalt vridmoment | 18 lägen + borr + slagborr |
| Max borrdiameter i stål | 10 mm |
| Max borrdiameter i trä | 20 mm |
| Chuck | Nyckelfri, upp till 10 mm |
| Slagborrning | Ja (för murverk/betong) |
| LED-lampa | Inbyggd, tänds vid drift |
| Laddare | Nätadapter 230 V, laddtid 3-5 tim |
| Ljudnivå | LpA 88 dB(A) / LwA 99 dB(A) |
| Vibration | aw ≤ 11,5 m/s² (K=1,5 m/s²) |
| Vikt (ca.) | 1,5 kg (med batteri) |
| Mått (L x B x H) | 220 x 70 x 210 mm (ca.) |
| Garanti | 36 månader |
| Avsedd användning | Skruvning, borrning i trä/metall/plast/murverk (icke professionell) |
Vanliga frågor - POWX00840 PowerPlus
Användarfrågor om POWX00840 PowerPlus
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Borrmaskin i PDF-format gratis! Hitta din manual POWX00840 - PowerPlus och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. POWX00840 av märket PowerPlus.
BRUKSANVISNING POWX00840 PowerPlus
5.1 Arbetsplatsen....4
5.2 Elektrisk säkerhet....4
5.3 Personlig säkerhet....5
5.4 Användning och skötsel av elektriska verktyg....5
5.5 Service....6
6 SÄRSKILDA SÄKERHETSANVISNINGAR 6
7 EXTRA SÄKERHETSFÖRESKRIFTER FÖR BATTERIER OCH LADDARE 6
7.1 Batterier....6
7.2 Laddare 7
7.3 Kvarstående risker 7
8 ANVÄNDNING 7
8.2 Isättning och urtagning av ett borr/en bits (Fig. C)....8
8.3 Strömbrytare (Fig. A)....8
8.4 Variabel hastighet (Fig. A)....8
8.5 Avtryckarbrytarlås (Fig. A)....8
8.6 Rotationsriktning (Fig. A)......8
8.7 Inställning av vridmomentet (Fig. A)....8
8.8 Hastighetsväljare (Fig. A & D)....8
8.9 LED-belysning (Fig. A) 9
8.10 Borrningstips....9
8.11 Borrning i trä....9
POWERPLUS® HIGH QUALITY TOOLS
POWX00840 SV
8.12 Borrning i metall....9
8.13 Skruvdragning 9
8.14 Slagborrning (Fig. A)....10
9 RENGÖRING OCH UNDERHÅLL....10
9.1 Rengöring....10
9.2 Underhåll....10
10 TEKNISKA DATA 10
11 BULLER 11
12 GARANTI....11
13 MILJÖHÄNSYN....11
14 FÖRSÄKRAN OM ÖVERENSSTÄMMELSE....12

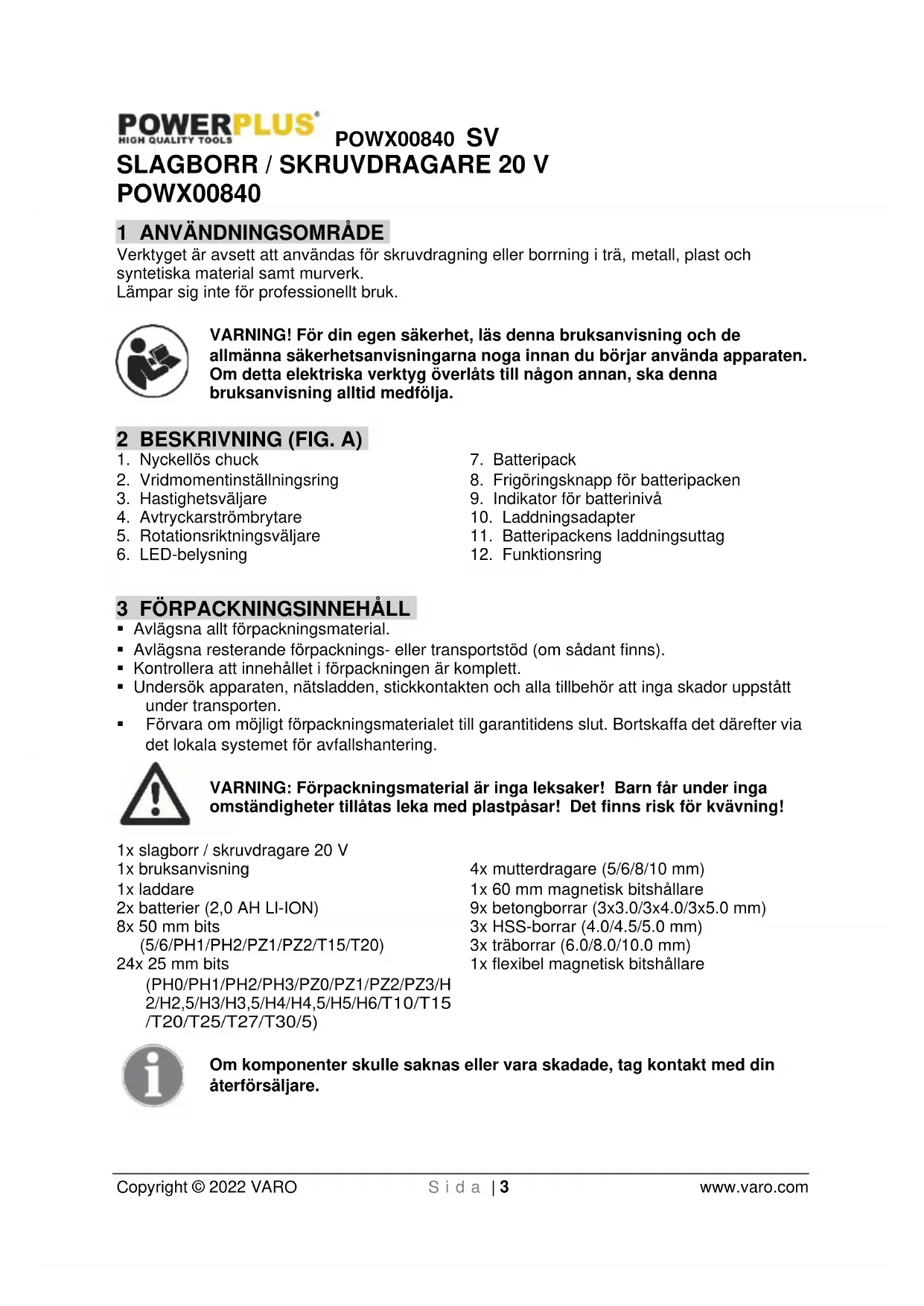

SLAGBORR / SKRUVDRAGARE 20 V POWX00840
1 ANVÄNDNINGSOMRÅDE
Verktyget är avsett att användas för skruvdragning eller borrning i trä, metall, plast och syntetiska material samt murverk.
Lämpar sig inte för professionellt bruk.
WARNING! För din egen säkerhet, läs denna bruksanvisning och de allmänna säkerhetsanvisningarna noga innan du börjar använda apparaten. Om detta elektriska verktyg överlåts till någon annan, ska denna bruksanvisning alltid medfölja.
2 BESKRIVNING (FIG. A)
- Nyckellös chuck
- Vridmomentinställningsring
- Hastighetsväljare
- Avtryckarströmbrytare
- Rotationsriktningsväljare
- LED-belysning
- Batteripack
- Frigöringsknapp för batteripacken
- Indikator för batterinivå
- Laddningsadapter
- Batteripackens laddningsuttag
- Funktionsring
- Avlägsna allt förpackningsmaterial.
- Avlägsna resterande förpacknings- eller transportstöd (om sådant finns).
- Kontrollera att innehållet i förpackningen är komplett.
- Undersök apparaten, nätsladden, stickkontakten och alla tillbehör att inga skador uppstått under transporten.
- Förvara om möjligt förpackningsmaterialet till garantitidens slut. Bortskaffa det därefter via det lokala systemet för avfallshantering.
WARNING: Förpackningsmaterial är inga leksaker! Barn får under inga omständigheter tillåtas leka med plastpåsar! Det finns risk för kvävning!
1x slagborr / skruvdragare 20 V
1x bruksanvisning
1x laddare
2x batterier (2,0 AH LI-ION)
8x 50 mm bits
(5/6/PH1/PH2/PZ1/PZ2/T15/T20)
24x 25 mm bits
(PH0/PH1/PH2/PH3/PZ0/PZ1/PZ2/PZ3/H2/H2,5/H3/H3,5/H4/H4,5/H5/H6/T10/T15/T20/T25/T27/T30/5)
4x mutterdragare (5/6/8/10 mm)
1x 60 mm magnetisk bitshållare
9x betongborrar (3x3.0/3x4.0/3x5.0 mm)
3x HSS-borrar (4.0/4.5/5.0 mm)
3x träborrar (6.0/8.0/10.0 mm)
1x flexibel magnetisk bitshållare
Om komponenter skulle saknas eller vara skadade, tag kontakt med din återförsäljare.
4 SYMBOLER
Följande symboler används i bruksanvisningen och/eller på maskinen:
 | Anger risk för person- eller maskinskada. |  | Uppfyller kraven i tillämpliga europeiska direktiv. |
 | Studera bruksanvisningen före användning. |  | Maskin klass II – dubbel isolering, jordad kontakt behövs ej (laddaren). |
 | Bär alltid skyddsglasögon. |  | Bär handskar. |
 | Viktig information! |  | Brandrisk! |
5 ALLMÄNNA SÄKERHETSANVISNINGAR FÖR ELEKTRISKA VERKTYG
Studera noga samtliga säkerhetsanvisningar och andra anvisningar. Uraktlåtenhet att följa säkerhetsanvisningar och andra anvisningar kan medföra risk för elektriska stötar, brand och/eller allvarliga personskador. Spar alla säkerhetsanvisningar och andra anvisningar för framtida konsultation. Den nedan använda termen "elektriskt verktyg" i säkerhetsanvisningarna avser nätdrivna elektriska verktyg (med nätkabel) eller batteridrivna (sladdlösa) elektriska verktyg.
5.1 Arbetsplatsen
- Håll arbetsplatsen i god ordning och väl upplyst. Oordning och dåligt upplysta arbetsplatser inbjuder till olyckor.
- Arbeta inte med elektriska verktyg i en omgivning där explosionsrisk föreligger, där det finns lättantändliga vätskor, gaser eller damm. Elektriska verktyg alstrar gnistor som kan antända damm och ångor.
- Håll barn och kringstående personer på avständ vid arbete med det elektriska verktyget. Ett ögonblicks ouppmärksamhet kan få dig att tappa kontrollen över verktyget.
5.2 Elektrisk säkerhet
Kontrollera alltid att nätspänningen överensstämmer med den på märkplåten angivna.
- Verktygets stickkontakt måste passa till eluttaget. Stickkontakten får under inga omständigheter ändras. Använd inga adapterkontakter tillsammans med skyddsjordade verktyg. Originalkontakter som inte ändrats och eluttag som överensstämmer med dessa minskar risken för elektriska stötar som kan vara dödliga.
- Undvik kroppskontakt med jordade föremål som rörledningar, värmeelement, spisar och kylskåp. Det föreligger större risk för elektriska stötar om din kropp är jordad.
- Håll verktyget borta från regn och fuktiga förhållanden. Vatten som trängt in i ett elektriskt verktyg ökar risken för elektriska stötar.
- Se till att inga skador uppstår på nätsladden. Bär aldrig eller häng upp verktyget i nätsladden och dra aldrig i den för att dra ur stickkontakten. Håll sladden borta från stark värme, olja, vassa föremål och rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elektriska stötar.
POWX00840 SV
- När det elektriska verktyget används utomhus ska uteslutande förlängningskablar avsedda för utomhusbruk användas. Användningen av en för utomhusbruk avsedd förlängningskabel minskar risken för elektriska stötar.
- Om det elektriska verktyget måste användas där det är fuktigt, anslut det till ett uttag som är skyddat av jordfelsbrytare. Användningen av jordfelsbrytare minskar risken för elektriska stötar.
5.3 Personlig säkerhet
- Var uppmärksam. Koncentrera dig på vad du håller på med och använd sunt förnuft när du arbetar med ett elektriskt verktyg. Använd inte ett elektriskt verktyg då du är trött eller påverkad av droger, alkohol eller mediciner. Ett ögonblicks ouppmärksamhet medan du arbetar med verktyget kan resultera i allvarliga personskador.
- Använd säkerhetsutrustning. Bär alltid skyddsglasögon. Säkerhetsutrustning som dammskyddsmask, halkfria säkerhetsskodon, skyddshjälm och hörselskydd, beroende på arbetets art, minskar risken för personskador.
- Undvik att verktyget sätts igång oavsiktligt. Kontrollera att strömbrytaren står i från-läge innan nätkontakten sätts i eluttaget. Att bära verktyget med fingret på strömbrytaren eller att sätta i nätkontakten med strömbrytaren i till-läge kan leda till olyckor.
- Avlägsna justerverktyg eller nycklar innan maskinen startas. Nycklar som lämnats kvarsittande i anslutning till någon rörlig del av verktyget kan resultera i personskador.
- Sträck dig inte för långt. Stå alltid säkert och med god balans i alla situationer. Detta medger bättre kontroll av det elektriska verktyget i oförutsedda situationer.
- Bär lämplig klädsel. Bär inte löst åtsittande kläder eller smycken. Håll här, kläder och handskar borta från det elektriska verktyget. Löst åtsittande kläder, smycken och långt här kan fastna i rörliga delar.
- Om det finns anordningar för att ansluta dammutsugnings- och dammuppsamlingsutrustning, se till att dessa är anslutna och används på rätt sätt. Användningen av sådan utrustning minskar med damm förknippade risker.
5.4 Användning och skötsel av elektriska verktyg
- Forcera inte det motordrivna verktyget. Använd det elektriska verktyg som bäst motsvaran det arbete som ska utföras. Med rätt verktyg, som får arbeta i den takt det är avsett för, utförs arbetet bättre och säkrare.
- Använd inte elektriska verktyg om strömbrytaren inte fungerar. Ett elektriskt verktyg som inte kan kontrolleras med strömbrytaren är farligt att använda och måste repareras.
- Dra nätkontakten ur eluttaget innan några inställningar av verktyget företas, före byte av arbetsverktyg, och då verktyget läggs åt sidan. Dessa förebyggande säkerhetsåtgärder förhindrar att verktyget oavsiktligt startas.
- Förvara elektriska verktyg som inte används utom räckhåll för barn. Låt inte personer som inte är förtrogna med det elektriska verktyget eller som inte studerat dessa anvisningar använda verktyget. Elektriska verktyg kan vara farliga i händerna på oerfarna användare.
- Underhåll omsorgsfullt det elektriska verktyget. Kontrollera att rörliga delar fungerar oklanderligt och inte kärvar, och att de inte har sprickor eller skador som kan inverka menligt på verktygets funktion. Om verktyget har delar som är skadade, låt reparera det innan det åter används. Många olyckor orsakas av att man använder dåligt underhållna elektriska verktyg.
- Håll skärande verktyg skarpa och rena. Riktigt underhållna skärverktyg med skarpa skärkanter är mindre benägna att kärva eller fastna och lättare att bemästra.
- Använd det elektriska verktyget, dess tillbehör och arbetsverktyg, i överensstämmelse med dessa anvisningar och på det sätt som avsetts med denna speciella typ av verktyg, med beaktande av arbetsförhållandena och det arbete som ska utföras. Användningen av elektriska verktyg för andra ändamål än de de är avsedda för kan leda till olyckstillbud.
5.5 Service
- Låt endast kvalificerat fackfolk reparera verktyget med användande av originalreservdelar. Detta för att garantera att verktygets säkerhetsstandards vidmakthålls.
6 SÄRSKILDA SÄKERHETSANVISNINGAR
- När det finns en risk att sågverktyget kan komma i kontakt med dolda ledningar ska du hålla elverktyget i de isolerade grepytorna. Kontakt med en strömförande ledning gör verktygets exponerade metalldelar strömförande och kan ge användaren elstötar.
- Låt bitsen svalna innan du rör den, byter ut den eller justerar den. Bitsar blir mycket varma under användning och kan bränna dig.
- Sköt om etiketter och namnskyltar på verktyget. Dessa innehåller viktig säkerhetsinformation.
- Undvik att oavsiktligt starta verktyget. Förbered arbetet innan du startar verktyget.
- Lägg inte ned verktyget förrän det har stannat helt. Rörliga delar kan hugga tag i ytan och dra verktyget ur dina händer.
- Vid användning av ett handhållet elverktyg ska du hålla i verktyget ordentligt med båda händerna för att motverka startvridmomentet.
- Lämna inte verktyget utan tillsyn när batteripacken är anslutet. Stäng av verktyget och ta bort batteripacken innan du lämnar verktyget utan tillsyn.
- Batteriladdaren blir varm under användning. Laddaren kan bli så varm att den utgöra en brandfara om den inte får lämplig ventilation, om elfel inträffar eller om den används i en varm miljö. Placera inte laddaren på en lättantändlig yta. Blockera inte laddarens ventiler. Undvik i synnerhet att placera laddaren på mattor, eftersom de inte bara är lättantändliga, utan även blockerar laddarens ventilationsspringor. Placera laddaren på stabil, fast och ej lättantändlig yta (t.ex. en stabil arbetsbänk i metall eller ett betonggolv) minst 30 cm från alla lättantändliga föremål, t.ex. gardiner eller väggar. Se till att rummet är utrustat med brandsläckare och brandvarnare. Håll koll på laddaren och batteripacken under laddning.
Den här produkten är ingen leksak. Förvara den utom räckhåll för barn.
- Varningar, försiktighetsåtgärder och instruktioner som tas upp i denna bruksanvisning omfattar inte alla möjliga förhållanden och situationer som kan uppstå. Användaren ska vara införstådd med att sunt förnuft och varsamhet är faktorer som inte kan byggas in i produkten, utan är något som användaren måste stå för.
7 EXTRA SÄKERHETSFÖRESKRIFTER FÖR BATTERIER OCH LADDARE
Använd endast batterier och laddare som är avsedda för den här apparaten.
7.1 Batterier
- Försök aldrig att av någon anledning öppna ett batteri.
- Förvara inte batterier eller batteripack på platser där temperaturen kan överstiga 40 °C.
- Ladda endast vid en omgivningstemperatur mellan 4 °C och 40 °C.
- När du kasserar batterier, följ instruktionerna i avsnittet "Miljöhänsyn".
- Se till att du inte orsakar kortslutning. En direkt eller oavsiktlig kontakt med metallföremål mellan den positiva (+) och negativa (-) polen kortsluter batteriet och ger upphov till en intensiv ström som orsakar värmeutveckling och som kan leda till att batterihöljet spricker och fattar eld.
- Se till att batterierna inte utsätts för värme. Om batterierna upphettas till över 100 °C, kan tätning, isoleringsseparatorer och andra polymerkomponenter skadas, vilket kan resultera i att elektrolyten läcker ut och/eller intern kortslutning vilket leder till värmealstring som kan orsaka att batteriet brister och fattar eld. Dessutom får batterierna inte kasseras genom att kasta dem i elden. De kan explodera eller häftig brand kan uppstå.
POWX00840 SV
- Under extrema förhållanden kan batteriläckage inträffa. När du märker vätska på batteriet, gör följande:
- Torka försiktigt bort vätskan med en trasa. Undvik kontakt med huden.
- Om vätskan kommit i kontakt med hud eller ögon, följ instruktionerna nedan:
√ Skölj genast med vatten. Neutralisera med en mild syra, t.ex. citronsaft eller vinäger.
√ Om vätskan kommit i kontakt med ögonen, skölj rikligt med rent vatten i minst 10 minuter. Konsultera en läkare.
Brandfara! Undvik att kortsluta polerna på ett urtaget batteri. Batterier får inte eldas upp.
7.2 Laddare
- Försök aldrig att ladda icke-uppladdningsbara batterier.
- Låt omedelbart byta ut defekta sladdar.
- Laddaren får inte utsättas för vatten eller fukt.
■ Laddaren får inte öppnas.
- Försök inte sticka in något i laddaren.
- Laddaren är uteslutande avsedd för användning inomhus.
- Batteripacken kan bli varm under laddning, detta är normalt och inte tecken på något problem.
- Placera inte laddaren i ett område med extrem värme eller kyla. Bäst är att utföra laddningen vid normal rumstemperatur. När batteriet är fulladdat, koppla ur laddaren från strömförsörjningen och ta bort batteripacken från laddaren.
Obs:
Låt batteripacken svalna helt innan den laddas. Inspektera batteripacken före laddning, ladda inte en sprucken eller läckande batteripack.
7.3 Kvarstående risker
- Även om verktyget används enligt föreskrifterna är det inte möjligt att eliminera alla potentiella riskfaktorer. Följande risker kvarstår alltid pga. verktygets konstruktion och design:
- Skador på lungorna om en effektiv dammskyddsmask inte bärs.
- Hörselskador om ett effektivt hörselskydd inte används.
- Hälsoproblem som uppstår på grund av verktygets vibration om verktyget används under en längre tid eller inte hanteras och underhålls korrekt.
8 ANVÄNDNING
8.1 Laddning av batteripacken (Fig. A & B)
Batteriet (7) måste laddas innan det tas i bruk. Först efter flera laddnings- och urladdningscykler kommer batteriet att uppnå full kapacitet.
- Använd endast den medföljande laddningsadaptern (10) för att ladda batteripacken.
- Ladda batteripacken vid en omgivningstemperatur som ligger mellan 10 °C - 40 °C.
- Anslut laddningsadaptern (10) till ett 230 V växelspänningsuttag.
- Batteripacken (7) får under inga omständigheter tas isär.
- För att lossa batteripacken från maskinen, tryck på batteripackfrigöringsknappen (8) på översidan av batteripacken och ta loss batteripacken (7).
- Anslut laddarens kontakt till laddningsuttaget (11) på batteripacken.
- Lysdioden lyser rött när batteripacken har anslutits till laddaren och laddning pågår.
- Batteripacken är fulladdad och redo att användas när lysdioden lyser grönt – efter cirka
3-5 timmar.
Defekta eller använda batteripackar måste deponeras som specialavfall och får inte slängas i hushållssoporna.
8.2 Isättning och urtagning av ett borr/en bits (Fig. C)
Maskinen har en nyckellös chuck som effektivt hindrar bits eller borr att lossna.
- Håll i det mjuka greppet på den sladdlösa borren ordentligt med en hand.
- Vrid med den andra handen den ringen A medurs tills öppningen är tillräckligt stor för att sätta i borrverktyget.
- Sätt borr eller skruvbits i chucken.
- Vrid ring A moturs tills det isatta verktyget sitter säkert.
■ Ta ur bits eller borr i motsatt ordning.
8.3 Strömbrytare (Fig. A)
- Borrmaskinen startas och stannas genom att trycka in eller släppa upp avtryckaren (strömbrytaren) (4).
8.4 Variabel hastighet (Fig. A)
- Detta verktyg har en avtryckare med variabel hastighet (4) som ger högre hastighet och vridmoment med ökat tryck på avtryckaren. Hastigheten styrs beroende på hur mycket avtryckaren trycks in.
8.5 Avtryckarbrytarlås (Fig. A)
- Avtryckaren (4) kan låsas i mittläget.
- För att låsa avtryckaren (4), placera rotationsriktningsväljaren (5) i mittläget. Detta bidrar till att minska risken för oavsiktlig start när maskinen inte ska användas.
8.6 Rotationsriktning (Fig. A)
- Rotationsriktningen ställs in med rotationsriktningsväljaren (5) placerad ovanför avtryckaren.
- För att välja medurs rotation, släpp avtryckaren och skjut rotationsriktningsväljaren (5) till vänster sida av verktyget.
8.6.2 Rotation moturs:
- För att välja moturs rotation, släpp avtryckaren och skjut rotationsriktningsväljaren (5) till höger sida av verktyget.
8.7 Inställning av vridmomentet (Fig. A)
- Vridmomentet justeras genom att vrida vridmomentinställningsringen (2); vridmomentet är större när vridmomentinställningen är inställd på ett högre värde. Vridmomentet är mindre när vridmomentinställningsringen är inställd på ett lägre värde. "1" betecknar lägsta och "18" anger högsta vridmoment.
- Skruvens storlek i kombination med materialets hårdhet avgör lämpligt vridmoment. Om skruven är lång och materialet är hårt kan man välja en högre inställning.
8.8 Hastighetsväljare (Fig. A & D)
Maskinen har en tvåväxlad kugghjulsöverföring utformad för borrning vid låg (1) eller hög (2) hastighet. Hastighetsväljaren (3) för att välja hög eller låg hastighet sitter upptill på maskinen. När man skjuter knappen bakåt och väljer låg hastighet, kommer hastigheten att minska, men effekt och vridmoment att öka. När maskinen används i höghastighetsläget ökar hastigheten
men effekt och vridmoment blir lägre. Använd låga varvtal när hög effekt och högt vridmoment behövs och hög hastighet för snabb borning.
Viktigt: Ställ ALDRIG om hastighetsväljaren medan maskinen är igång. Se alltid till att maskinen först stannat helt.
8.9 LED-belysning (Fig. A)
LED-arbetsbelysningen (6) tänds endast när motorn är igång; den fungerar inte när motorn inte är igång.
WARNING: Titta aldrig direkt på eller in i ljusstrålen. Rikta aldrig ljusstrålen mot någon människa eller något föremål, annat än arbetsobjektet,
Rikta aldrig avsiktligt Ijusstrålen mot någon människa. Den får aldrigt träffa ett öga längre än 0,25 sekunder.
8.10 Borrningstips
Före borrning ska vridmomentinställningsringen ställas i borrläge "".
Vid borrning i hårda, släta ytor, bör man använda en körnare för att markera platsen för det önskade hålet. Detta förhindrar att borret glider iväg när hålet påbörjas. Håll verktyget stadigt och placera spetsen på borret eller bitsen i arbetsytan, och utöva endast tillräckligt med tryck för att borret ska bita. Försök inte att forcera borrningen eller att utöva sidotryck för att förlänga ett hål.
8.11 Borrning i trä
Före borrning ska vridmomentinställningsringen ställas i borrläge "2".
För bästa resultat, använd snabbstålsborrar för borrning i trä. Börja borra med mycket lågt varvtal för att hindra att borret rutschar iväg från startpunkten. Öka varvtalet varefter borret biter in i materialet. När genomgående hål ska borras, kan man placera en träbit på baksidan av arbetsstycket för att hindra att kanterna blir ruggiga eller gradade på baksidan av borrhålet.
8.12 Borrning i metall
Före borrning ska vridmomentinställningsringen ställas i borrläge "3".
För bästa resultat, använd snabbstålsborr för borning i metall eller stål. Börja borra med mycket lågt varvtal för att hindra att borret rutschar iväg från startpunkten. Håll ett sådant varvtal och tryck att borningen kan utföras utan att borret överhettas.
Vid för högt tryck:
- Överhettas borret,
- Slits lagren,
- Bränns eller kröks borret,
- Ger till resultat excentriska eller oregelbundna hål.
Vid borrning av stora hål i metall, rekommenderar vi att först borra med ett mindre borr, och sedan avsluta med ett större borr. Borret bör också smörjas med olja för att förbättra borresultatet och öka borrets livslängd.
8.13 Skruvdragning
För skruvdragning vrid funktionsringen (12) till skruvdragningsläget " ↓".
- Ställ in vridmomentinställningsringen (2) tillräckligt lågt för att tillåta en säkerhetsmarginal. Börja med ett lågt vridmoment när du skruvar in skruvar i ett material. Justera sedan inställningen allteftersom den kraft som krävs framgår.
POWX00840 SV
- Skruvens storlek i kombination med materialets hårdhet avgör lämpligt vridmoment.
- Vridmomentet kan ställas in från inställning "1" (lägsta vridmoment) till inställning "18" (högsta vridmoment).
Denna flexibla bitshållare kan endast användas i kombination med skruvfunktionen på denna maskin (skruvning till max. 10 Nm).
8.14 Slagborrning (Fig. A)
Använd alltid ett borr som är speciellt lämpat för den typ av sten som ska bearbetas. Detta innebär att ett specifikt borr kan passa bäst för betong, murverk, natursten, eller kakel. Användning av fel typ av borr kan resultera i skador på borret, borrmaskinen eller personskada!
Vrid funktionsringen (12) till slagläget "
- Använd uteslutande denna inställning för att arborra eller borra i sten eller betong. Slagborningsinställningen fungerar bra för borrning eller mejsling i olika material.
- Spetsen på borret/bitsen MÅSTE tryckas ordentligt mot materialet för att slagfunktionen ska aktiveras.
- Om borret/bitsen inte går in i materialet, kontrollera borrets typ och förslitning och byt ut borret/bitsen vid behov.
9 RENGÖRING OCH UNDERHÅLL
9.1 Rengöring
- Håll maskinens ventilationsspringor rena så att motorn inte överhettas.
- Rengör maskinhöljet regelbundet med en mjuk trasa, helst efter varje användning.
- Håll ventilationsspringorna fria från damm och smuts.
- Vid svår nedsmutsning kan du fukta trasan lätt med tvålvatten.
Använd aldrig lösningsmedel, t.ex. bensin, alkohol, ammoniaklösning etc. Dessa kan skada maskinens plastdelar.
9.2 Underhåll
- Våra maskiner är konstruerade att göra tjänst under lång tid med ett minimum av underhåll. Varsam skötsel av maskinen och regelbunden rengöring bidrar till att maskinen kontinuerligt fungerar tillfredsställande.
10 TEKNISKA DATA
| Modell | POWX00840 |
| Märkspänning | 20 V |
| Varvtal | 0-400/0-1400 min ^-1 |
| Vridmomentlägen | 18+1+1 |
| Max. borrkapacitet stål | 10 mm |
| Max. borrkapacitet trä | 20 mm |
11 BULLER
Bulleremissionsvärden uppmätta enligt tillämplig standard. (K=5)
Ljudtrycksnivå LpA
88 dB(A)
Ljudeffektnivå LwA
99 dB(A)
OBS! Bär hörselskydd när ljudtrycket överstiger 85 dB(A).
aw (Vibration)
Max. 11,5 m/s²
K = 1,5 ~m / s^2
12 GARANTI
- Produkten garanteras för en 36 månaders period gällande från den förste användarens inköpsdatum.
- Garantin täcker alla material- och tillverkningsfel med undantag för batterier och laddare. Den omfattar inte heller: defekter uppkomna på normala förslitningsdelar såsom kullager, borstar, kablar, stickkontakter eller tillbehör som borrar, bits, sågklingor etc.; vidare skador eller defekter som uppkommit genom vanvård, olyckor eller vidtagna förändringar av produkten; ej heller kostnader för transport.
- Skador och/eller defekter som uppkommit på grund av felaktig användning av verktyget omfattas inte av garantibestämmelserna.
- Vi frånsäger oss allt ansvar för eventuell kroppsskada som uppstått på grund av felaktig användning av verktyget.
- Reparationer får endast utföras av en auktoriserad serviceverkstad för Powerplus verktyg.
- Ytterligare information kan erhållas per telefon på nummer 0032-3-292 92 90.
- Eventuella transportkostnader skall betalas av kunden, om inte annat har avtalats skriftligen.
- Likaledes kan inga garantianspråk ställas om skadan på apparaten uppkommit som en följd av åsidosatt underhåll eller överbelastning.
- Absolut undantagna från garantin är skador uppkomna genom vätska som trängt in, överdrivet utsättande för damm, medveten skada (avsiktlig eller genom grov vårdslöshet), olämplig användning (användning för ändamål för vilka apparaten inte lämpar sig), okunnig användning (t.ex. utan att respektera i denna bruksanvisning givna anvisningar), osakkunnig montering, blixtnedslag, felaktig nätpänning. Denna uppräkning gör inte anspråk på att vara fullständig.
- Godkända garantianspråk kan inte medföra förlängning av garantiperioden eller påbörjande av en ny garantiperiod i den händelse apparaten ersatts med en ny.
- Apparat eller delar som bytts ut under garantin, blir därigenom Varo NV:s egendom.
- Vi förbehåller oss rätten att avvisa alla garantiansökningar där inköpet inte kan bestyrkas eller om det står klart att produkten inte underhållits på rätt sätt (rena ventilationsspringor, kolborstarna regelbundet servade...)
- Inköpskvittot måste sparas som bevis för inköpsdatum.
- Verktyget, som inte får ha tagits isär, måste returneras till återförsäljaren i acceptabelt rengjort skick i sin ursprungliga formplastförpackning (om tillämpligt för produkten) tillsammans med inköpsbeviset.
- För att säkerställa att verktyget fungerar optimalt ska det laddas minst 1 gång i månaden.
13 MILJÖHÄNSYN
När utrustningen efter långvarigt bruk tjänat ut och behöver ersättas, får den inte slängas med hushållssoporna, utan ska deponeras på ett miljömässigt säkert sätt. Avfall härrörande från elektrisk utrustning får inte slängas med hushållssoporna. Lämna elektrisk och elektronisk utrustning på avsedda uppsamlingsplatser för återvinning. Kontakta lokala myndigheter eller din lokala återförsäljare för information om hur förbrukade produkter ska returneras.
VARO – Vic. Van Rompuy N.V. – Joseph Van Instraat 9 – BE2500 Lier – Belgien, deklarerar härmed att,
Produkt: Slagborr / Skruvdragare 20 V
Varumärke: PowerPlus
Modell: POWX00840
överensstämmer med väsentliga krav och andra relevanta bestämmelser i tillämpliga Europeiska direktiv, baserat på tillämpningen av Europeiska harmoniserade standarder. Varje ej godkänd ändring av apparaten gör denna deklaration ogiltig.
Europeiska direktiv (inklusive, i tillämpliga fall, ändringar till dessa, fram till dagen för undertecknandet):
2011/65/EU
2006/42/EC
2014/30/EU
Europeiska harmoniserade standarder (inklusive, i tillämpliga fall, ändringar till dessa, fram till dagen för undertecknandet):
EN62841-1:2015
EN62841-2-1:2018
EN55014-1: 2017
EN55014-2: 2015
Ansvarig för den tekniska dokumentationen: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.
Undertecknad agerar på uppdrag av företagets VD,
Mertens Ludo
Ludo Mertens
Tillämpningsansvarig - Registrerings- och regelfrågor 08/10/2021, Lier - Belgien
POWX00840 FI
1 KÄYTTÖ 3
2 KUVAUS (KUVA A) 3
3 PAKKAUKSEN SISÄLTÖ....3
4 SYMBOLIT 4
5 YLEISET TURVALLISUUSOHJEET 4
