| Tipo de produto | Furadeira de impacto / parafusadeira sem fio |
| Marca | PowerPlus |
| Modelo | POWX00840 |
| Tensão nominal | 20 V (Li-Ion) |
| Capacidade da bateria | 2,0 Ah (x2 fornecidas) |
| Velocidade sem carga | 0-400 / 0-1400 min⁻¹ (2 velocidades) |
| Torque máximo | 18 posições + perfuração + impacto |
| Capacidade de perfuração em aço máx. | 10 mm |
| Capacidade de perfuração em madeira máx. | 20 mm |
| Mandril | Sem chave, até 10 mm |
| Perfuração de impacto | Sim (para alvenaria/concreto) |
| Lâmpada LED | Integrada, acende ao funcionar |
| Carregador | Adaptador de rede 230 V, tempo de carga 3-5 h |
| Nível de ruído | LpA 88 dB(A) / LwA 99 dB(A) |
| Vibrações | aw ≤ 11,5 m/s² (K=1,5 m/s²) |
| Peso (aprox.) | 1,5 kg (com bateria) |
| Dimensões (C x L x A) | 220 x 70 x 210 mm (aprox.) |
| Garantia | 36 meses |
| Utilização prevista | Aparafusamento, perfuração em madeira/metal/plástico/alvenaria (não profissional) |
Perguntas frequentes - POWX00840 PowerPlus
Perguntas dos utilizadores sobre POWX00840 PowerPlus
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Furadeira em formato PDF gratuitamente! Encontre o seu manual POWX00840 - PowerPlus e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. POWX00840 da marca PowerPlus.
MANUAL DE UTILIZADOR POWX00840 PowerPlus
2 DESCRIÇÃO (FIG. A) 3
3 LISTA DE CONTEÚDO DA EMBALAGEM....3
4 SÍMBOLOS....4
5 PROCEDIMENTOS GERAIS DE SEGURANÇA......4
5.1 Área de trabalho ....4
5.2 Segurança elétrica....4
5.3 Segurança pessoal....5
5.4 Manuseamento e emprego de ferramentas elétricas com precaução......5
5.5 Assistência técnica....6
6 INSTRUÇÕES DE SEGURANÇA ADICIONAIS......6
7 INSTRUÇÕES DE SEGURANÇA ADICIONAIS PARA BATERIAS E CARREGADORES 6
7.1 Baterias....6
7.2 Carregadores....7
7.3 Riscos residuais....7
8 OPERAÇÃO 8
8.1 Carregar o conjunto da bateria (Fig. A e B) 8
8.2 Instalação e remoção de brocas e brocas (Fig. C) 8
8.3 Iniciar e parar (Fig. A)....8
8.4 Velocidade variável (Fig. A) 8
8.5 Bloqueio do interruptor acionador (Fig. A)....8
8.6 Direção da rotação (Fig. A) 8
8.6.1 Rotação no sentido dos ponteiros do relógio: 8
8.6.2 Rotação contrária ao sentido dos ponteiros do relógio:....9
8.7 Ajustar o binário (Fig. A)....9
8.8 Seletor de velocidade (Fig. A e D) 9
8.10 Dicas para perfuração 9
8.11 Perfurar madeira....9
8.12 Perfurar metal....10
POWERPLUS® HIGH QUALITY TOOLS
POWX00840 PT
8.13 Aparafusar....10
8.14 Perfuração de impacto (Fig. A)....10
9 LIMPEZA E MANUTENÇÃO....10
9.1 Limpeza....10
9.2 Manutenção....11
10 DADOS TÉCNICOS....11
11 RUÍDO 11
12 GARANTIA....11
13 MEIO-AMBIENTE....12
14 DECLARAÇÃO DE CONFORMIDADE ....13

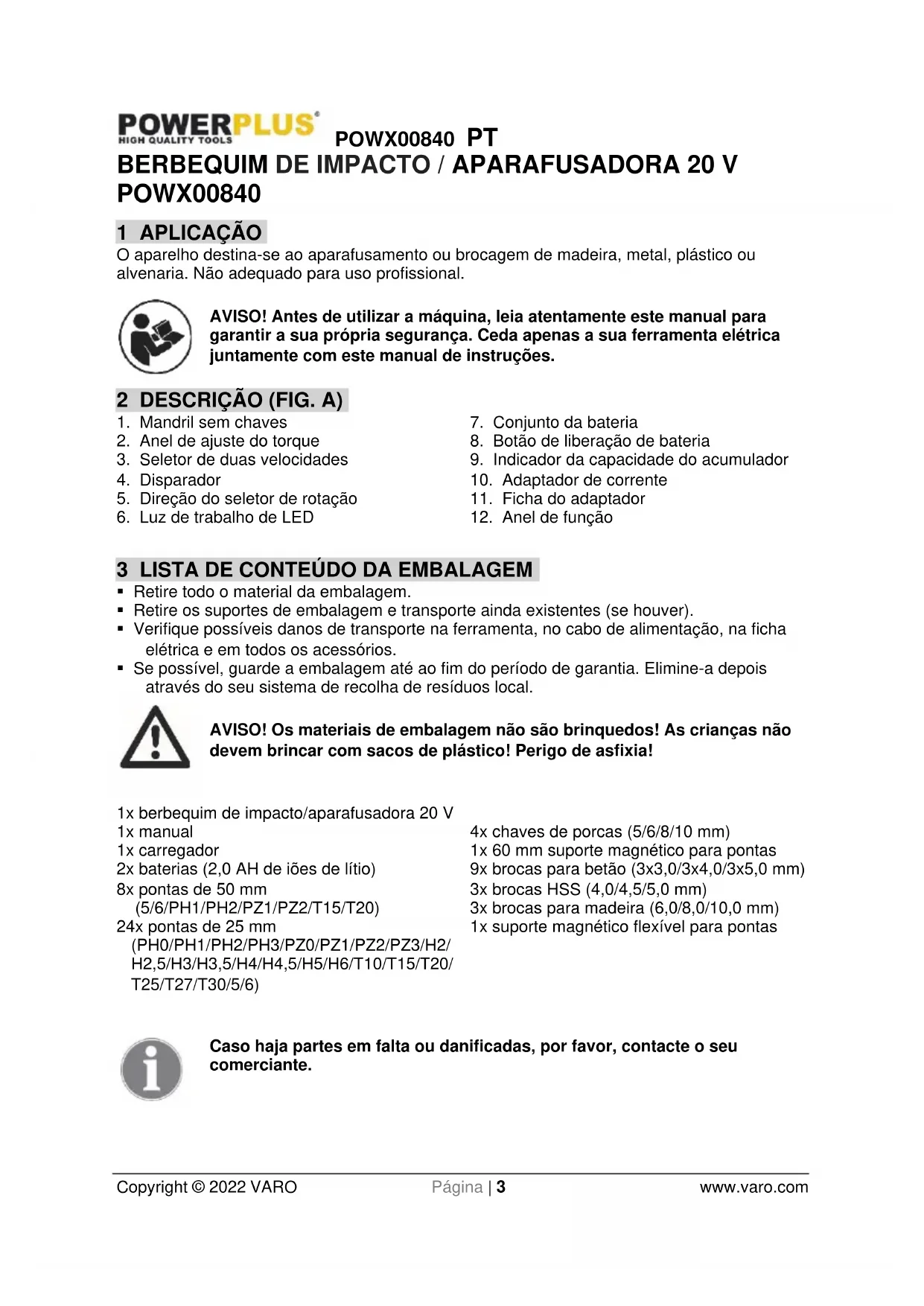

BERBEQUIM DE IMPACTO / APARAFUSADORA 20 V POWX00840
1 APLICAÇÃO
O aparelho destina-se ao aparafusamento ou brocagem de madeira, metal, plástico ou alvenaria. Não adequado para uso profissional.
AVISO! Antes de utilizar a máquina, leia atentamente este manual para garantir a sua própria segurança. Ceda apenas a sua ferramenta elétrica juntamente com este manual de instruções.
2 DESCRIÇÃO (FIG. A)
-
Mandril sem chaves
-
Anel de ajuste do torque
-
Seletor de duas velocidades
-
Disparador
-
Direção do seletor de rotação
-
Luz de trabalho de LED
-
Conjunto da bateria
-
Botão de liberação de bateria
-
Indicador da capacidade do acumulador
-
Adaptador de corrente
-
Ficha do adaptador
-
Anel de função
3 LISTA DE CONTEÚDO DA EMBALAGEM
- Retire todo o material da embalagem.
- Retire os suportes de embalagem e transporte ainda existentes (se houver).
- Verifique possíveis danos de transporte na ferramenta, no cabo de alimentação, na ficha elétrica e em todos os acessórios.
- Se possível, guarde a embalagem até ao fim do período de garantia. Elimine-a depois através do seu sistema de recolha de resíduos local.
AVISO! Os materiais de embalagem não são brinquedos! As crianças não devem brincar com sacos de plástico! Perigo de asfixia!
2x baterias (2,0 AH de iões de lítio)
8x pontas de 50 mm
(5/6/PH1/PH2/PZ1/PZ2/T15/T20)
24x pontas de 25 mm
(PH0/PH1/PH2/PH3/PZ0/PZ1/PZ2/PZ3/H2/
1x suporte magnético flexível para pontas
Caso haja partes em falta ou danificadas, por favor, contacte o seu comerciante.
4 SÍMBOLOS
Neste manual e/ou na máquina são utilizados os seguintes símbolos:
 | Atenção: risco de ferimentos ou eventuais danos na ferramenta. |  | Em conformidade os requerimentos essenciais aplicáveis da(s) diretiva(s) europeia(s). |
 | Leia cuidadosamente as instruções antes da utilização. |  | Máquina classe II – Isolamento duplo – Não necessita de tomada com terra (apenas para carregador). |
 | Proteção obrigatória dos olhos. |  | Use luvas de proteção. |
 | Informação importante! |  | Risco de incêndio! |
5 PROCEDIMENTOS GERAIS DE SEGURANÇA
Leia todos os avisos de segurança e todas as instruções. O não-cumprimento dos avisos e instruções podem provocar choque elétrico, incêndio e /ou ferimentos graves. Guarde todos os avisos e instruções para referência futura. O conceito utilizado a seguir de „Ferramenta elétrica” refere-se a ferramentas elétricas com cabo de alimentação (cabo elétrico) ou alimentação por bateria (sem cabo elétrico).
5.1 Área de trabalho
- Mantenha a sua área de trabalho limpa e arrumada. A desordem e áreas de trabalho com pouca iluminação podem desencadear acidentes.
- Não trabalhe com o aparelho em ambientes com risco de explosão, onde se encontrem líquidos, gases ou poeiras inflamáveis. As ferramentas elétricas produzem faíscas, as quais podem inflamar as poeiras ou vapores.
- Mantenha as crianças e outras pessoas afastadas durante a utilização da ferramenta elétrica. Em caso de distração, pode perder o controlo sobre o aparelho.
5.2 Segurança elétrica
Certifique-se sempre que a tensão de alimentação corresponde à voltagem especificada na placa de características.
- A ficha de ligação do aparelho tem que encaixar corretamente na tomada. A ficha não pode de forma alguma ser modificada. Não utilize nenhum adaptador juntamente com aparelhos ligados à terra. As fichas intactas e tomadas adequadas diminuem o risco de choque elétrico.
- Evite o contacto físico com superfícies ligadas à terra, tais como tubagens, aparelhos de aquecimento, fogões e frigoríficos. Existe um risco agravado de choque elétrico, se tiver contacto físico com terra.
- Mantenha o aparelho afastado de chuva ou humidade. A entrada de água num aparelho elétrico aumenta o risco de choque elétrico.
- Não danifique o cabo. Não utilize o cabo elétrico para segurar ou pendurar o aparelho ou para puxar a ficha da tomada. Mantenha o cabo elétrico afastado do calor, óleo, arestas afiadas ou de peças de aparelhos em movimento. Os cabos elétricos danificados ou dobrados aumentam o risco de choque elétrico.
POWX00840 PT
- Se trabalhar com uma ferramenta elétrica ao ar livre, utilize apenas extensões que sejam também indicadas para uso no exterior. A utilização de uma extensão apropriada para uso no exterior diminui o risco de choque elétrico.
- Caso não seja possível evitar operar a ferramenta elétrica num local húmido, use um dispositivo contra corrente residual (RCD). O uso de um RCD reduz o risco de choque elétrico.
5.3 Segurança pessoal
- Esteja atento. Esteja concentrado e seja sensato ao trabalhar com uma ferramenta elétrica. Não utilize o aparelho se estiver cansado ou sob a influência de estupefacientes, álcool ou medicamentos. Um momento de distração durante a utilização do aparelho pode provocar ferimentos graves.
- Use equipamento de proteção individual e use sempre óculos de proteção. O uso de equipamento de proteção individual, assim como máscaras anti-poeiras, calçado de segurança antiderrapante, capacete de segurança ou proteção auricular, conforme o tipo e aplicação da ferramenta elétrica, diminui o risco de ferimentos.
- Evite uma entrada em funcionamento acidental. Certifique-se de que o interruptor se encontra na posição „OFF (0)” (desligado), antes de inserir a ficha na tomada. Se tiver o dedo no interruptor ao segurar o aparelho ou ligar o aparelho à corrente elétrica com o interruptor ativado, podem resultar acidentes.
- Retire ferramentas de ajuste ou chaves de parafusos, antes de ligar o aparelho. Uma ferramenta ou chave que se encontre numa peça giratória do aparelho pode provocar ferimentos.
- Não se sobreponha demasiado. Tenha atenção a uma postura correta e mantenha sempre o equilíbrio. Desta forma, poderá controlar melhor o aparelho em situações inesperadas.
- Use vestuário apropriado. Não use roupas largas nem jóias. Mantenha o cabelo, roupa e luvas a trabalhar afastados de peças em movimento. As roupas soltas, jóias ou cabelos compridos soltos podem ser apanhados pelas peças em movimento.
- Se puderem ser montados dispositivos de aspiração e absorção de poeiras, certifique-se de que os mesmos estão ligados e são utilizados corretamente. A utilização destes dispositivos diminui os riscos associados a poeiras.
5.4 Manuseamento e emprego de ferramentas elétricas com precaução
- Não sobrecarregue o aparelho. Utilize a ferramenta elétrica indicada para o seu trabalho. Com a ferramenta elétrica adequada, trabalha melhor e de forma mais segura nas áreas a trabalhar indicadas.
- Não utilize uma ferramenta elétrica com o interruptor danificado. Uma ferramenta elétrica que não possa ser mais ligada ou desligada é perigosa e tem de ser reparada.
- Retire a ficha da tomada antes de proceder a ajustes no aparelho, substituir acessórios ou arrumar o aparelho. Esta medida de precaução impede o arranque acidental do aparelho.
- Guarde as ferramentas elétricas não utilizadas fora do alcance das crianças. Não permita que outras pessoas façam uso do aparelho, se não estiverem familiarizadas com o mesmo ou não tiverem lido estas instruções. As ferramentas elétricas são perigosas, se forem utilizadas por pessoas inexperientes.
- Faça a manutenção do aparelho com cuidado. Inspezione se as peças móveis do aparelho funcionam corretamente e não bloqueiam, se as peças estão partidas ou danificadas de forma a comprometer o funcionamento do aparelho. Mande reparar as peças danificadas antes da utilização do aparelho. Muitos acidentes têm a sua origem na manutenção incorreta das ferramentas elétricas.
- Mantenha as ferramentas de corte afiadas e limpas. As ferramentas de corte com extremidades de corte afiadas, com uma manutenção correta, bloqueiam menos e são mais fáceis de manusear.
POWX00840 PT
- Utilize a ferramenta elétrica, acessórios, ferramentas normalizadas, etc. de acordo com estas instruções para este tipo especial de aparelho. Tenha também em atenção as condições a trabalhar e a tarefa a executar. O emprego das ferramentas elétricas para aplicações diferentes das estipuladas pode desencadear situações de perigo.
5.5 Assistência técnica
- Mande reparar o seu aparelho apenas por técnicos qualificados e apenas com peças de substituição originais. Desta forma, é assegurado que a segurança do aparelho se mantém.
6 INSTRUÇÕES DE SEGURANÇA ADICIONAIS
- Segure as ferramentas elétricas pelas superfícies isoladas aquando de trabalhos em que possa entra em contacto com fios não visíveis. O contacto com um fio sob "tensão" pode colocar as partes de metal da ferramenta sob "tensão" e dar um choque elétrico ao operador.
- Deixe a broca arrefecer antes de a tocar, mudar ou ajustar. As brocas aquecem-se extremamente enquanto estão a ser utilizadas e poderá queimar-se.
- Mantenha os autocolantes e as placas de identificação na ferramenta. Estes contêm importantes informações de segurança.
- Evite o arranque não intencional. Prepare-se para os trabalhos antes de ligar a ferramenta.
- Não pouse a ferramenta antes que a mesma tenha parado completamente. As partes móveis podem prender-se na superfície e puxar a ferramenta de forma a que esta fique fora de controlo.
- Ao utilizar uma ferramenta elétrica de mão, agarre firmemente a ferramenta com ambas as mãos para suportar a rotação inicial.
- Não deixe a ferramenta desacompanhada enquanto o acumulador está ligado. Desligue a ferramenta e remova o acumulador antes de deixar o local de trabalho.
- O carregador de bateria aquece-se durante o seu uso. A temperatura do carregador pode atingir níveis altamente inseguros e causar um perigo de incêndio, caso o mesmo não tenha uma ventilação adequada, devido a uma falha elétrica ou se for utilizado num ambiente quente. Não coloque o carregador sobre uma superfície inflamável. Não obstrua nenhum das aberturas do carregador. Evite especialmente colocar o carregador sobre tapetes e alcatifas; estes são não só inflamáveis como também obstruem as aberturas na parte inferior do carregador. Coloque o carregador numa superfície estável, sólida e não inflamável (tal como uma bancada de trabalho de metal ou piso de cimento) a uma distância de, pelo menos, 30 centímetros de todos os objetos inflamáveis, tais como cortinas ou paredes. Mantenha um extintor e um detetor de fumos na área. Controle frequentemente o carregador e o acumulador durante o carregamento.
- Este produto não é um brinquedo. Mantenha-o fora do alcance das crianças.
- As advertências, as precauções e as instruções discutidas neste manual de instruções não podem abranger todas as possíveis condições e situações que possam vir a ocorrer. O operador tem de compreender que o senso comum e a precaução são fatores que não podem ser montados neste produto e que têm de ser disponibilizados pelo operador.
7 INSTRUÇÕES DE SEGURANÇA ADICIONAIS PARA BATERIAS E CARREGADORES
Utilize apenas acumuladores e carregadores apropriados para esta máquina.
7.1 Baterias
- Nunca tente abrir por algum motivo.
POWX00840 PT
- Não quarde em locais onde a temperatura possa exceder 40 °C.
- Carregue apenas a temperaturas ambiente entre 4 °C e 40 °C.
- Ao descartar as baterias, siga as instruções fornecidas na seccão "Proteger o ambiente".
- Não provoque curto-circuitos. Caso seja efetuada uma ligação entre o terminal positivo (+) e o negativo (-) direta ou acidentalmente pelo contacto de objetos metálicos, a bateria sofre um curto-circuito seguindo-se uma corrente intensa que irá gerar calor que pode provocar rutura ou incêndio da caixa.
- Não aquecer. Se as baterias forem aquecidas acima de 100 °C, a vedação, os separadores de isolamento e outros componentes de polímero podem ficar danificados resultando em fuga de eletrólito e/ou curto-circuito interno que gera calor provocando rutura ou incêndio. Mais ainda, não descarte as baterias no fogo pois pode ocorrer uma explosão e/ou queimaduras graves.
- Em condições extremas pode ocorrer fuga da bateria. Se observar líquido na bateria, proceda como se segue:
- Limpe cuidadosamente o líquido usando um pano. Evite o contacto com a pele.
- Caso entre em contacto com os olhos, siga as instruções que se sequem:
√ Lave imediatamente com água. Neutralize com um ácido suave como limão ou vinagre.
√ Em caso de contacto com os olhos, lave abundantemente com água limpa por pelo menos 10 minutos. Consulte um médico.
Perigo de incêndio! Evite o curto-circuito de contactos de uma bateria removida. Não queime a bateria.
7.2 Carregadores
- Nunca tente carregar baterias não recarregáveis.
- Substitua imediatamente cabos com defeito.
- Não exponha à água.
- Não abra o carregador.
- Não teste o carregador.
- O carregador destina-se unicamente a uso no interior.
- O conjunto da bateria fica ligeiramente quente durante o carregamento, isto é normal e não indica um problema.
- Não coloque o carregador numa área de calor ou frio extremo. Uma temperatura ambiente normal é preferível. Quando a bateria fica totalmente carregada, desligue o seu carregador da tomada e retire o conjunto da bateria do carregador.
■ Nota:
Deixe que a bateria arrefeça completamente antes de carregar Inspezione o conjunto da bateria antes de carregar, não carregue um conjunto de bateria rachado ou com fugas.
7.3 Riscos residuais
- Mesmo quando a ferramenta é usada como prescrito, não é possível eliminar todos os fatores de risco residuais. Podem ocorrer os seguintes perigos relativamente à construção da ferramenta e ao design:
- Danos nos pulmões, se não usar máscara de pó.
- Danos na audição, se não usar proteção auditiva eficiente.
- Problemas de saúde resultantes da emissão de vibrações, se a ferramenta elétrica estiver a ser usada por um longo período de tempo ou não estiver a ser devidamente manuseada ou tratada.
8 OPERAÇÃO
8.1 Carregar o conjunto da bateria (Fig. A e B)
A bateria (7) tem de ser carregada antes da primeira utilização. Apenas após diversos ciclos de carga e descarga, a bateria irá atingir a capacidade total.
- Use apenas o adaptador (10) fornecido para carregar o conjunto da bateria.
- Carregue apenas o conjunto da bateria quando a temperatura ambiente estiver entre 10 °C e 40 °C.
- Ligue o adaptador (10) a uma fonte de corrente alterna de 230 V.
- A bateria (7) não deve ser desmontada, em nenhuma circunstância.
- Para remover a bateria, prima o botão de liberação da bateria (8) na parte superior do conjunto da bateria e extraia a bateria (7).
- Ligue a ficha do carregador à ficha de carga (11) do conjunto da bateria.
- O LED vermelho acende uma vez logo que a bateria se ligue ao carregador e o procedimento de carga avança.
- O conjunto da bateria está completamente carregado e pronto a usar, logo que o LED verde acende e o LED vermelho desliga (OFF), após aproximadamente 3 a 5 horas.
Conjuntos de bateria com defeito ou usados devem ser eliminados em resíduos especializados e não podem ser colocados juntamente com os resíduos domésticos.
8.2 Instalação e remoção de brocas e brocas (Fig. C)
Este berbequim possui um mandril sem chave (1) com fecho para evitar que a broca ou mandril se soltem.
- Segure firmemente o softgrip do berbequim sem fios com uma mão.
- Rode o anel A no sentido horário com a outra mão até que a abertura do mandril se encontre grande o suficiente para aceitar a ferramenta.
- Insira a broca ou a ponta de aparafusar no mandril.
- Rode o anel A no sentido anti-horário até que a ferramenta fique firmemente apertada.
- Remova a ferramenta no sentido oposto.
8.3 Iniciar e parar (Fig. A)
O berbequim é ligado ou desligado ao premir ou soltar o botão gatilho (4).
8.4 Velocidade variável (Fig. A)
- Esta ferramenta tem um interruptor acionador de velocidade (4) que permite maior velocidade e binário com maior pressão do acionador. A velocidade é controlada pela quantidade da pressão do interruptor acionador.
8.5 Bloqueio do interruptor acionador (Fig. A)
- O interruptor acionador (4) pode ser bloqueado na posição central.
- Isto ajuda a reduzir a possibilidade de arranque acidental quando não estiver em funcionamento. Para bloquear o interruptor acionador (4), coloque a direção do seletor de rotação (5) na posição central.
8.6 Direção da rotação (Fig. A)
- A direção da rotação é controlada pela direção do seletor de rotação (5) por cima do interruptor acionador.
8.6.1 Rotação no sentido dos ponteiros do relógio:
- Para selecionar a rotação no sentido dos ponteiros do relógio, solte o interruptor acionador e empurre a direção do seletor de rotação (5) para a esquerda da ferramenta.
8.6.2 Rotação contrária ao sentido dos ponteiros do relógio:
Para selecionar a rotação contrária ao sentido dos ponteiros do relógio, solte o interruptor acionador e empurre o seletor (5) para a direita da ferramenta.
8.7 Ajustar o binário (Fig. A)
- O binário é ajustado ao rodar o anel de definição de binário (2); o binário é maior quando a definição do binário está definida para uma posição mais alta. O binário é menor quando o anel de definição de binário está definido para uma posição baixa: “1” indica a mais baixa e “18” indica a mais alta.
- O binário é definido pela definição do binário de acordo com diferentes parafusos e diferentes materiais, pode ajustar o binário, se o parafuso for comprido e o material for duro, e pode escolher uma definição mais alta.
8.8 Seletor de velocidade (Fig. A e D)
O berbequim dispõe de um trem de engrenagem de duas velocidades para perfurar em velocidade 1 (BAIXA) ou 2 (ALTA). Um seletor (3) de engrenagem encontra-se na parte superior do berbequim para selecionar a velocidade baixa ou alta. Ao empurrar o botão para baixo e selecionar um intervalo de velocidade baixo, a velocidade reduzirá mas fornecerá mais potência e binário. Ao usar o berbequim num intervalo de velocidade alto, a velocidade aumentará mas fornecerá menos potência e binário. Use a velocidade baixa para potência alta e aplicação de binário e velocidade alta para aplicações de perfuração rápida.
Importante: NUNCA ajuste este seletor de duas velocidades com o berbequim em funcionamento. Aguarde primeiro até que fique totalmente imóvel.
8.9 Luz LED (Fig. 7)
A lâmpada LED de trabalho (6) ascende-se apenas com o motor a trabalhar. Antes do arranque do motor ela está desligada.
AVISO: Não olhe diretamente para o feixe de luz. Nunca aponte o feixe de luz para pessoas ou um objeto que não a peça de trabalho.
Não aponte deliberadamente para pessoas e certifique-se que não é direcionado para os olhos de uma pessoa por mais de 0,25 s.
8.10 Dicas para perfuração
Antes de perfurar, o anel de função deve estar definido para o modo de perfuração “3”. Ao perfurar uma superfície macia, use um empanque central para marcar a localização desejada do orifício. Isto evitará que a broca se desvie do centro ao iniciar a perfuração do orifício. Segure fixamente a ferramenta e coloque a ponta da broca na peça de trabalho aplicando apenas a pressão suficiente para manter a broca a cortar. Não force ou aplique pressão lateral para alongar o orifício.
8.11 Perfurar madeira
Antes de perfurar, o anel de função deve estar definido para o modo de perfuração “3”. Para um máximo desempenho, use brocas de aço de alta velocidade para perfurar madeira. Comece a perfuração a uma velocidade baixa para evitar que a broca deslize do ponto inicial. Aumente a velocidade à medida que a broca fura o material. Ao furar em orifícios, coloque um bloco de madeira atrás da peça de trabalho para evitar extremidades lascadas na parte traseira do orifício.
8.12 Perfurar metal
Antes de perfurar, o anel de função deve estar definido para o modo de perfuração “a”. Para um máximo desempenho, use brocas de aço de alta velocidade para perfurar metal e aço. Comece a perfuração a uma velocidade baixa para evitar que a broca deslize do ponto inicial. Mantenha a velocidade e pressão que permite cortar sem sobreaquecer a broca.
Se aplicar muita pressão irá:
■ Sobreaquecer a broca,
- Desgastar os rolamentos,
■ Dobrar ou queimar brocas,
- Provocar orifícios de forma irregular e descentrados.
Ao perfurar grandes orifícios em metal, recomenda-se que fure primeiro com uma broca pequena e depois acabe com uma broca larga. Lubrifique a broca com óleo para melhorar a ação de perfuração e aumentar a vida da broca.
8.13 Aparafusar
Para aparafusar, rode o anel de função (12) para o modo de aparafusar “ ↓ ”.
- Defina o binário para baixo o suficiente para permitir uma margem de segurança. Inicie com uma definição de binário baixa ao encaminhar inicialmente os parafusos no material. De seguida, ajuste a definição à medida que a força adequada necessária é determinada.
- O tamanho do parafuso em combinação com a dureza do material irá determinar a definição do binário.
- O binário inicia na definição “1” (binário mais baixo) até “18” (binário mais alto).
O suporte de bits flexível só pode ser utilizado em combinação com a função de aparafusar da máquina (aparafusar com o máx. de 10 Nm).
8.14 Perfuração de impacto (Fig. A)
Use sempre a broca especificamente adequada para o tipo de material pedregoso a perfurar. Isto significa uma broca específica para betão, alvenaria, pedra natural, azulejos, etc. Usar o tipo de broca incorreto pode provocar danos na broca, no berbequim ou ferimentos pessoais!
Rode o anel de função (12) para o modo de impacto “
- Apenas use esta configuração para furar ou perfurar em pedra/betão. A configuração de martelo funciona bem para perfurar/lascar materiais.
- A ponta da ferramenta TEM de ser firmemente pressionada para que a ação de martelo funcione.
- Se a broca não avançar no material, verifique o estado e o tipo de broca e substitua, se necessário.
9 LIMPEZA E MANUTENÇÃO
9.1 Limpeza
- Mantenha as ranhuras de ventilação da máquina limpas, de modo a evitar o sobreaquecimento do motor.
- Limpe regularmente a carcaça da máquina com um pano macio, de preferência após cada utilização.
- Mantenha as ranhuras de ventilação livres de poeira e sujidade.
- Se a sujidade não puder ser eliminada, use um pano macio humedecido com água e sabão.
Nunca utilize solvente tais como o petróleo, álcool, água amoniacal, etc. Estes solventes poderão danificar as peças de plástico.
9.2 Manutenção
- As nossas máquinas foram concebidas para operar por um longo período de tempo com um mínimo de manutenção. Operação satisfatória contínua depende de cuidado adequado da máquina e limpeza regular.
10 DADOS TÉCNICOS
| Modelo | POWX00840 |
| Tensão nominal | 20 V |
| Velocidade de rotação | 0-400/0-1400 min-1 |
| Posições de binário | 18+1+1 |
| Capacidade de perfuração máx. de aço | 10 mm |
| Capacidade de perfuração máx. de madeira | 20 mm |
11 RUÍDO
Valores de emissão sonora, medidos em conformidade com a norma relevante. (K=5)
| Nível de pressão acústica LpA | 88 dB(A) |
| Nível de potência acústica LwA | 99 dB(A) |
ATENÇÃO! Use proteção de ouvidos quando a pressão sonora for superior a 85 dB(A).
aw (Vibração)
Máx. 11,5 m/s²
K = 1,5 ~m / s^2
12 GARANTIA
- Este produto tem uma garantia de um período de 36 meses efetivos, a partir da data de aquisição pelo primeiro utilizador.
- Esta garantia cobre todas as falhas do material ou produção, mas não inclui: baterias, carregadores, peças com defeito por desgaste de utilização normal, como suportes, escovas, cabos e tomadas ou acessórios como brocas, lâminas de serra, etc., danos ou defeitos que sejam resultado de utilização indevida, acidentes ou alterações, nem os custos de transporte.
- Danos e/ou defeitos resultantes de utilização inadequada também não estão cobertos pelas condições de garantia.
- Renunciamos também qualquer responsabilidade por quaisquer ferimentos corporais resultantes de utilização inadequada da ferramenta.
- As reparações apenas devem ser levadas a cabo por um centro de serviço ao cliente autorizado para ferramentas Powerplus.
- A qualquer momento pode obter mais informação através do número 00 32 3 292 92 90.
- Quaisquer custos de transporte devem sempre ser imputados ao cliente, exceto se acordado de outra forma por escrito.
- Ao mesmo tempo, não pode ser entregue qualquer reivindicação de garantia, se o dano do aparelho resulta de uma manutenção negligente ou de uma sobrecarga.
- Uma exclusão definitiva da garantia resulta de danos causados por permeação de líquidos, penetração excessiva de poeira, danificação intencional (deliberadamente ou devido à grave falta de cuidados), uso não apropriado (utilização para fins não adequados para este aparelho), utilização não qualificada (p.ex. não respeitando as instruções dadas neste manual), montagem incorreta, queda de raio, voltagem de rede incorreta. Esta lista não é restritiva.
POWERPLUS® HIGH QUALITY TOOLS
POWX00840 PT
- Nunca a aceitação de reivindicações de garantia pode levar à prolongamento da garantia ou ao início de um novo período de garantia em caso da substituição do aparelho.
- Por isso, aparelhos ou componentes substituídos sob garantia ficam na posse de Varo NV.
- Nós reservamos o direito de rejeitar qualquer reivindicação onde a aquisição não possa ser verificada ou quando é visível que o produto não foi utilizado corretamente. (Limpeza das ranhuras de ventilação, escovas de carvão utilizadas com regularidade, ...)
- Deverá guardar o seu talão de compra como prova de aquisição do produto.
- A sua ferramenta desmontada deverá ser devolvida ao representante num estado de limpeza aceitável, na sua caixa de transporte original (aplicável às unidades acompanhadas da prova de compra).
- A sua ferramenta deve ser carregada, no mínimo, uma vez por mês para garantir um ótimo funcionamento desta ferramenta.
13 MEIO-AMBIENTE
Se a sua máquina necessitar de ser substituída após uma utilização prolongada, não a coloque no lixo doméstico. Elimine-a de uma forma ecologicamente segura.
O lixo produzido pelas máquinas elétricas não pode ser eliminado com o lixo doméstico normal. Faça a reciclagem onde existam instalações adequadas.
Consulte as autoridades locais ou o seu revendedor para conselhos sobre a recolha e a eliminação.
VARO – Vic. Van Rompuy N.V. – Joseph Van Instraat 9 – BE2500 Lier – Bélgica, declara que,
Designação do aparelho: BERBEQUIM de impacto / aparafusadora 20 V
Marca: PowerPlus
Modelo n°.: POWX00840
se encontra em conformidade com os requisitos essenciais e outras provisões relevantes das Diretivas Comunitárias aplicáveis, com base na aplicação das normas Europeias harmonizadas. Qualquer alteração não autorizada do equipamento anula esta declaração.
Diretivas Europeias (incluindo, se aplicável, as respetivas emendas até à data de assinatura):
2011/65/EU
2006/42/EC
2014/30/EU
Normas Europeias harmonizadas (incluindo, se aplicável, as respetivas emendas até à data de assinatura):
EN62841-1:2015
EN62841-2-1:2018
EN55014-1:2017
EN55014-2:2015
Detentor da Documentação Técnica: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.
O signatário atua em nome da administração da empresa,
Mentens Ludo
Ludo Mertens
Assuntos Regulamentares – Gestor de Conformidade
