| Tip produs | Mașină de găurit cu percuție / șurubelniță fără fir |
| Marcă | PowerPlus |
| Model | POWX00840 |
| Tensiune nominală | 20 V (Li-Ion) |
| Capacitatea bateriei | 2,0 Ah (x2 furnizate) |
| Viteză în gol | 0-400 / 0-1400 min⁻¹ (2 viteze) |
| Cuplu maxim | 18 poziții + găurire + percuție |
| Capacitate de găurire oțel max. | 10 mm |
| Capacitate de găurire lemn max. | 20 mm |
| Mandrin | Fără cheie, până la 10 mm |
| Găurire cu percuție | Da (pentru zidărie/beton) |
| Lampă LED | Integrată, se aprinde în funcționare |
| Încărcător | Adaptor de rețea 230 V, timp de încărcare 3-5 h |
| Nivel sonor | LpA 88 dB(A) / LwA 99 dB(A) |
| Vibrații | aw ≤ 11,5 m/s² (K=1,5 m/s²) |
| Greutate (aprox.) | 1,5 kg (cu baterie) |
| Dimensiuni (L x l x h) | 220 x 70 x 210 mm (aprox.) |
| Garanție | 36 de luni |
| Utilizare prevăzută | Înșurubare, găurire lemn/metal/plastic/zidărie (neprofesional) |
Întrebări frecvente - POWX00840 PowerPlus
Întrebările utilizatorilor despre POWX00840 PowerPlus
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Bormașină în format PDF gratuit! Găsiți manualul dvs. POWX00840 - PowerPlus și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. POWX00840 mărcii PowerPlus.
MANUAL DE UTILIZARE POWX00840 PowerPlus
5.2 Siguranța electrică....4
5.3 Siguranța personală .... 5
5.4 Folosirea și întreținerea aparatului electric ....5
5.5 Service....6
6 AVERTISMENTE SUPLIMENTARE DE SIGURANTĂ ......6
7 INSTRUCTIUNI SUPLIMENTARE DE SIGURANTĂ PENTRU ACUMULATORI ȘI ÎNCĂRCĂTOARE ......6
7.1 Acumulatorii....6
7.2 Încărcătoare....7
7.3 Alte pericole....7
8 MOD DE UTILIZARE....7
8.1 Încărcarea accumulatorului (Fig. A & B)....7
8.2 Montarea și demontarea vârfurilor și a burghielor (Fig. C)....8
8.3 Pornirea și oprirea (Fig. A)....8
8.4 Turatie variabilă (Fig. A)....8
8.5 Butonul de blocare a butonului declanşator (Fig. A)....8
8.6 Directia de rotație (Fig. A) 8
8.6.1 Rotirea în sens orar:....8
8.6.2 Rotirea în sens invers orar:....8
8.7 Reglarea cuplului (Fig. A)....8
8.8 Selectorul de turatie (Fig. A & D) 9
8.9 Lampa cu leduri (Fig. A)....9
8.10 Sfaturi pentru găurire....9
8.11 Găurirea lemnului 9
POWERPLUS® HIGH QUALITY TOOLS
POWX00840 RO
8.12 Găurirea metalelor....9
8.13 Înşurubarea....10
8.14 Găurire cu percutie (Fig. A)....10
9 CURĂȚAREA ȘI ÎNTRETINEREA....10
9.1 Curățarea....10
9.2 Întreținerea....10
10 DATE TEHNICE 11
11 ZGOMOT....11
12 GARANTIE....11
13 MEDIU 12
14 DECLARATIA DE CONFORMITATE 12

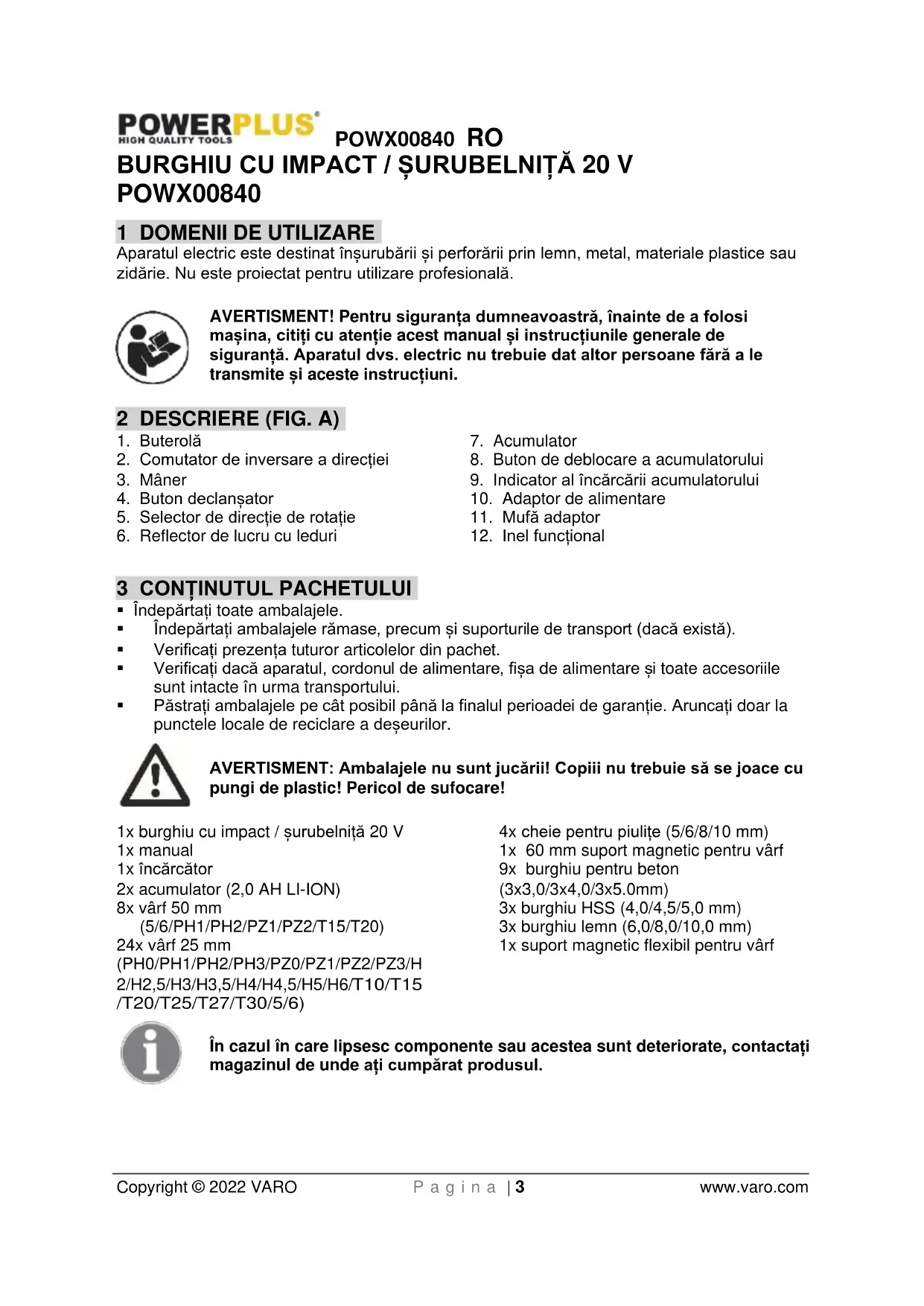

BURGHIU CU IMPACT / ŞURUBELNITĂ 20 V POWX00840
1 DOMENII DE UTILIZARE
Aparatul electric este destinat înșurubării și perforării prin lemn, metal, materiale plastice sau zidărie. Nu este proiectat pentru utilizare profesională.
AVERTISMENT! Pentru siguranța dumneavoastră, înainte de a folosi mașina, citiți cu atenție acest manual și instrucțiunile generale de siguranță. Aparatul dvs. electric nu trebuie dat altor persoane fără a le transmite și aceste instrucțiuni.
2 DESCRIERE (FIG. A)
- Buterolă
- Comutator de inversare a directiei
- Mâner
- Buton declanşator
- Selector de directie de rotatie
- Reflector de lucru cu leduri
- Acumulator
- Buton de deblocare a accumulatorului
- Indicator al încărcării accumulatorului
- Adaptor de alimentare
- Mufă adaptor
- Inel functional
3 CONTINUTUL PACHETULUI
- Îndepărtati toate ambalajele.
Îndepărtați ambalajele rămase, precum și suporturile de transport (dacă există). - Verificati prezența tuturor articolelor din pachet.
- Verificați dacă aparatul, cordonul de alimentare, fișa de alimentare și toate accesoriiile sunt intacte în urma transportului.
- Păstrați ambalajele pe cât posibil până la finalul perioadei de garanție. Aruncați doar la punctele locale de reciclare a deșeurilor.
AVERTISMENT: Ambalajele nu sunt jucării! Copiii nu trebuie să se joace cu pungi de plastic! Pericol de sufocare!
1x burghiu cu impact / şurubelnită 20 V
1x manual
1x încărcător
4x cheie pentru piulițe (5/6/8/10 mm)
1x 60 mm suport magnetic pentru vârf
9x burghiu pentru beton
1x suport magnetic flexibil pentru vârf
În cazul în care lipsesc componente sau acestea sunt deteriorate, contactați magazinul de unde ați cumpărat produsul.
4 SIMBOLURI
În acest manual și sau pe masină se folosesc următoarele simboluri:
 | Semnifică risc de rănire sau de deteriorare a aparatului. |  | În conformitate cu cerințele esențiale ale Directivelor europene. |
 | Citiți manualul înainte de utilizare. |  | Clasa II - Aparatul este dublu izolat; Firele de împământare nu sunt prin urmare necesare (numai pentru încărcător). |
 | Purtați întotdeauna ochelari de protecție. |  | Purtați mânuși de protecție. |
 | Informații importante! |  | Risc de incendiu! |
5 AVERTISMENTE GENERALE DE SIGURANTĂ PRIVIND APARATUL ELECTRIC
Citiți toate avertismentele de siguranță și toate instrucțiunile. Nerespectarea avertismentelor și instrucțiunilor poate duce la electrocutare, incendiu și/sau rănirea gravă. Păstrați toate avertismentele de siguranță și instrucțiunile pentru consultare ulterioară. Termenul "aparat electric" folosit în cadrul avertismentelor de siguranță se referă atât la aparatul alimentat de la priză (prin cablul de alimentare), cât și la aparatul alimentat cu baterii (fără fir).
5.1 Zona de lucru
- Spațiul de lucru trebuie să fie curat și bine iluminat. Spațiile dezordonate și întunecate favorizează accidentele.
- Nu utilizati aparatele electrice în spații cu atmosferă potențial explozivă, cum ar fi în prezența lichidelor inflamabile, a gazelor sau a prafului. Aparatele electrice produc scântei care pot aprinde praful sau gazele.
- Atunci când lucrați cu aparatul electric, nu lăsați copiii și alti privitori să se apropie de spațiul de lucru. Distragerea atenției vă poate face să pierdeți controlul aparatului.
5.2 Siguranța electrică
Verificați întotdeauna dacă alimentarea de la rețea corespunde cu tensiunea de pe plăcuța indicatoare a caracteristicilor.
- Ștecărele aparatului electric trebuie să se potrivească la priză. Nu modificați în niciun fel ștecărul. Nu folosiți niciun fel de fișe de adaptare pentru aparatele electrice cu împământare. Ștecărele și prizele nemodificate reduc riscul de electrocutare mortală.
- Evitați contactul cu suprafețe împământate, cum ar fi țevile, radiatoarele, aparatele de gătit sau frigiderele. Există risc crescut de electrocutare mortală în cazul în care corpul dumneavoastră face contact cu solul.
- Nu expuneți aparatul electric la intemperii sau la medii cu umezeală. Riscul de electrocutare mortală crește în cazul în care apa pătrunde în interiorul aparatului electric.
- Nu deteriorați cablul. Nu folosiți niciodată cablul pentru a transporta, trage sau scoate din priză aparatul electric. Păstrați cablul ferit de căldură, ulei, margini ascuțite sau piese în mișcare. Cablurile deteriorate sau încâlcite cresc riscul de electrocutare mortală.
POWX00840 RO
- Când aparatul electric funcționează în exterior, folosiți un prelungitor adecvat folosirii în exterior. Folosirea unui prelungitor adecvat folosirii la exterior reduce riscul de electrocutare mortală.
- Dacă trebuie folosit aparatul electric în medii umede, folositi un o priză protejată cu disiunctor bipolar. Folosirea unui disiunctor polar reduce riscul de electrocutare mortală
5.3 Siguranța personală
- Aveți grijă la ce lucrați și folosiți-vă simțul practic atunci când lucrați cu aparatul electric. Nu folosiți un aparat electric atunci când sunteți obosit sau sub influența drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenție în timpul lucrului cu aparatul electric poate duce la rănirea gravă.
- Folosiți echipament de siguranță. Purtați întotdeauna elemente de protecție pentru ochi. Echipamentul de siguranță, cum ar fi masca de praf, încălțămintea de siguranță împotriva alunecării, casca dură sau protectiile auditive, reduce rănirile.
- Evitați pornirea accidentală. Asigurați-vă că întrerupătorul se află în poziția deconectată înainte de a băga aparatul în priză. Transportul aparatelor electrice având degetul pe întrerupător sau alimentarea de la sursă a aparatelor electrice care au întrerupătorul în poziția de pornire favorizează accidentele.
- Îndepărtați orice sculă de reglare sau cheie de piulițe înainte de a porni aparatul electric. O cheie de piulițe sau altă cheie lăsată prinsă de o piesă rotativă a aparatului electric poate duce la rănire.
Nu vă întindeți. Mențineți permanent un sprijin și un echilibru corespunzător pe picioare. Acest lucru permite un control mai bun al aparatului electric în situații neprevăzute. - Îmbrăcați-vă corespunzător. Nu purtați haine largi sau bijuterii. Țineți părul, hainele sau mânușile departe de aparatul electric. Hainele largi, bijuteriile sau părul lung pot fi prinse de pârțile în miscare.
- Dacă v-au fost furnizate dispositive pentru conectarea de utilaje de extragere și colectare a prafului, asigurați-vă că sunt conectate și folosite corect. Folosirea acestor dispositive poate reduce riscurile asociate intrării în contact cu praful.
5.4 Folosirea și întretinerea aparatului electric
- Nu suprasolicitați aparatul electric. Folosiți în aparatul electric conform destinației sale. Folosirea în mod corespunzător a aparatului electric va realiza mai bine și mai sigur sarcina la parametrii pentru care a fost conceput.
- Nu utilizați aparatul dacă întrerupătorul nu îl pornește sau oprește. Orice aparat care nu poate fi controlat din întrerupător este periculos si trebuie reparat.
- Deconectați fișa de la sursa de alimentare înainte de a face orice fel de reglaje, de a schimba accesoriiile sau de a depozita aparatul electric. Astfel de măsuri preventive reduc riscul de a porni accidental aparatul electric.
- Depozitați aparatul oprit departe de îndemâna copiilor și nu permiteți persoanelor nefamiliarizate cu acesta sau cu instrucțiunile sale să lucreze cu aparatul. Aparatele electrice sunt potential periculoase dacă sunt folosite de persoane neinstruite.
Întrețineți aparatele. Verificați alinierea sau prinderea pârților în mișcare, crăparea pieselor sau orice altă stare ce poate afecta funcționarea aparatului. Dacă este deteriorat, reparați aparatul înainte de a-l utiliza. Multe accidente sunt cauzate de aparate electrice prost întretinute. - Păstrați piesele de tăiere ascuțite și curate. Sculele așchietoare întreținute corespunzător, având lamele de tăiere ascuțite, fac mai greu priză și sunt mai ușor de controlat.
- Utilizați aparatul, accesoriiile și lamele etc. în conformitate cu aceste instrucțiuni și în modul destinat utilizării specifice a acestui aparat, luând în calcul condițiile de lucru și operațiunile care trebuie efectuate. Utilizarea aparatului electric pentru operațiuni diferite de cele pentru care a fost conceput poate duce la situații periculopase.
5.5 Service
- Reparați aparatul la un tehnician autorizat, folosind doar piese de schimb standard. Astfel, se va păstra siguranța în funcționare a aparatului.
6 AVERTISMENTE SUPLIMENTARE DE SIGURANTĂ
- Tineți unealta electrică de suprafetele izolate de prindere la efectuarea unei operații în care scula de tăiere poate intra în contact cu cabluri ascunse. Contactul cu un cablu „sub tensiune” poate face ca piesele metalice expuse ale uneltei să fie și ele „sub tensiune” și să electrocuteze operatorul.
- Lăsați burghiul să se răcească înainte de a-l atinge, înlocui sau ajusta. Burghiele se încălzesc foarte puternic în timpul utilizării și vă pot provoca arsuri.
- Păstrați etichetele și plăcuțele de identificare pe unealtă. Acestea conțin informații de sigurantă importante.
- Evitați pornirea neintenționată. Înainte de pornirea uneltei, pregătiți-vă pentru începerea lucrului.
Nu lăsați jos unealta dacă aceasta nu s-a oprit complet. Piesele în mișcare pot să se agate de suprafată, astfel încât unealta să vă scape de sub control. - La utilizarea unei unelte electrice portabile, țineți-o ferm cu ambele mâini pentru a face fată cuplului de torsiune.
- Nu läsați unealta nesupravegheată când setul de acumulatori este conectat. Opriți unealta și scoateti setul de acumulatori înainte de plecare.
Încărcătorul se încălzește în timpul utilizării. Căldura de la încărcător se poate acumula până la niveluri periculoase, constituind un pericol de incendiu dacă nu se asigură o ventilație adecvată, din cauza unei defectiuni electrice sau dacă este folosit într-un mediu cald. Nu puneți încărcătorul pe o suprafață inflamabilă. Nu blocați fantele de aerisire ale încărcătorului. Evitați în special plasarea încărcătorului pe covoare și mochete; acestea nu doar că sunt inflamabile, ci blochează fantele de aerisire ale încărcătorului. Asezați încărcătorul pe o suprafață stabilă, solidă, neinflamabilă (de exemplu un banc de lucru metalic stabil sau pe o pardoseală din beton) la cel puțin 30 cm distanță față de toate obiectele inflamabile, de exemplu draperii sau pereți. Păstrați un extinator și un detector de fum în zonă. Verificati frecvent încărcătorul și setul de acumulatori în timpul încărcării.
Acest produs nu este o jucărie. A nu se lăsa la îndemâna copiilor. - Avertizările, precauțiile și instrucțiunile prezentate în acest manual de instrucțiuni nu pot acoperi toate stările și situațiile care ar putea apărea. Operatorul trebuie să înțeleagă faptul că bunul simț și precauția sunt factori pe care nu-i putem integra în acest produs, ci trebuie să fie asigurate de el însusi.
7 INSTRUCTIUNI SUPLIMENTARE DE SIGURANTĂ PENTRU ACUMULATORI ȘI ÎNCĂRCĂTOARE
Folosiți doar acumulatori și încărcătoare aplicabile pentru această unealtă.
7.1 Acumulatorii
- Nu încercati deschiderea sub niciun motiv.
- Nu depozitati în locuri unde temperatura poate depăsi 40 °C.
Încărcati numai la temperaturi ambiante între 4 °C si 40 °C. - La eliminarea accumulatorilor, respectati instructiunile din capitolul „Protectia mediului”.
- Evitați producerea de scurtcircuite. La conectarea directă sau accidentală, prin intermediul unor obiecte metalice, a bornelor pozitivă (+) și negativă (-), accumulatorul este scurtcircuitat și se va produce un curent de intensitate ridicată, care poate provoca ruperea sau aprinderea carcasei.
- Nu încălziți. La încălzirea accumulatorilor la peste 100 °C, garniturile de etanșare și izolare și alte componente din polimeri se pot deteriora, provocând scurgeri de electrolit și / sau
POWX00840 RO
scurtcircuite interne, care generează căldură și provoacă ruperea sau aprinderea. De asemenea, nu aruncați acumulatorii în foc. Pericol de incendiu, explozie și / sau arsuri grave.
In condiții extreme se pot produce scurgeri din accumulatori. În caz că se observă lichid pe suprafața bateriei, procedați după cum urmează:
- Stergeti cu atenție lichidul cu o cârpă. Evitați contactul cu pielea.
-În caz de contact cu pielea sau cu ochii, urmati instructiunile de mai jos:
√ Clătiți imediat cu apă. Neutralizați cu un acid slab, cum ar fi sucul de lămâie sau oțetul.
√ În caz de contact cu ochii, clătiți cu apă curată din abundență, timp de cel puțin 10 minute. Prezentati-vă la medic.
Pericol de incendiu! Evitați scurtcircuitarea bornelor unui accumulator desprins. Nu dati foc accumulatorului.
7.2 încărcătoare
- Nu încercati încărcarea bateriilor nere încărcabile.
- Înlocuiti imediat cablurile defecte.
■ Feriți încărcătorul de apă. - Nu deschideți încărcătorul.
■ Nu testați încărcătorul.
Încărcătorul este destinat numai utilizării în interior. - Acumulatorul se va încălzi ușor în timpul încărcării; acest lucru este normal și nu indică o problemă.
Nu puneți încărcătorul într-o zonă extrem de caldă sau rece. Cel mai bine este la temperatura normală a camerei. Când bateria este încărcată complet, deconectați încărcătorul de la sursa de alimentare și scoateți acumulatorul din încărcător.
Notă:
Aşteptați ca accumulatorul să se răcească complet înainte de a-l încărca. Verificați acumulatorul înainte de încărcare, nu-l încărcați dacă prezintă fisuri sau scurgeri.
7.3 Alte pericole
- Anumite pericole reziduale rămân posibile chiar dacă mașina este utilizată conform instrucțiunilor. În funcție de constructția și modelul mașinii, pot apărea următoarele pericole:
- Afectarea plămânilor dacă nu se poartă o mască de praf.
- Afectarea auzului dacă nu se poartă protecții eficiente pentru auz.
- Afectarea sănătății ca urmare a emisiilor de vibrații dacă aparatul electric se utilizează timp îndelungat sau dacă nu se gestionează corect și nu se întreține corespunzător.
8 MOD DE UTILIZARE
8.1 Încărcarea accumulatorului (Fig. A & B)
Accumulatorul (7) trebuie încărcat înainte de prima utilizare. Va atinge capacitatea completă după câteva cicluri de încărcare și descărcare.
- Pentru încărcarea accumulatorului folosiți numai adaptorul (10) furnizat.
Încărcati bateria numai când temperatura mediului este între 10 °C - 40 °C. - Conectați adaptorul (10) la o sursă de curent alternativ de 230 V.
- Acumulatorul (7) nu trebuie demontat sub nicio formă.
- Pentru a scoate accumulatorul, apăsați butonul de eliberare al accumulatorului (8) din
POWX00840 RO
partea superioară a acestuia și extrageți acumulatorul (7).
- Conectati mufa încărcătorului la priza de încărcare (11) a accumulatorului.
- Odată ce accumulatorul este conectat la încărcător, se va aprinde un indicator luminos rosu si va începe procesul de încărcare.
- Acumulatorul este încărcat complet și gata de utilizare atunci când se aprinde indicatorul luminos verde iar cel roșu se stinge – după aproximativ 3-5 ore.
Accumulatorii defecti sau utilizați trebuie eliminați selectiv și nu vor fi puși laolaltă cu deșeurile menajere.
8.2 Montarea și demontarea vârfurilor și a burghielor (Fig. C)
Maşina de găurit are o mandrină fără cheie, care previne slăbirea vârfului sau a burghiului.
- Tineti ferm, cu o mână, mânerul moale al bormasinii fără cablu.
- Rotiți inelul A în sens orar cu cealaltă mână până când deschizătura mandrinei este suficient de largă pentru a cuprinde unealta.
■ Introduceti burghiul sau vârful de însurubat în mandrină. - Rotiti inelul A în sens invers orar până la strângerea corespunzătoare a uneltei.
■ Scoateti unealta inversând operatiunile.
8.3 Pornirea și oprirea (Fig. A)
- Mașina de găurit pornește si se oprește la apăsarea și eliberarea clapetei comutatorului (4).
8.4 Turație variabilă (Fig. A)
- Aparatul este prevăzut cu un buton declanșator (4) pentru reglarea turației, care mărește turația și cuplul la apăsarea mai puternică a clapetei comutatorului. Turația este comandată de nivelul de presiune pe butonul declanșator.
8.5 Butonul de blocare a butonului declanşator (Fig. A)
- Butonul declansator (4) poate fi blocat în poziția de mijloc.
- Astfel se reduce riscul de pornire accidentală atunci când mașina nu este utilizată. Pentru a bloca butonul declanșator (4), aduceți selectorul de direcție de rotație (5) în poziție centrală.
8.6 Directia de rotatie (Fig. A)
- Directia de rotație este comandată de poziția butonului de inversare a directiei (5) prevăzut deasupra butonului declanșator.
8.6.1 Rotirea în sens orar:
- Pentru a selecta rotirea în sens orar, eliberați butonul declanșator și apăsați selectorul de direcție de rotație (5) către partea stângă a aparatului.
8.6.2 Rotirea în sens invers orar:
- Pentru a selecta rotirea în sens invers orar, eliberați butonul declanșator și apăsați selectorul (5) către partea dreaptă a aparatului.
8.7 Reglarea cuplului (Fig. A)
- Cuplul se reglează prin rotirea inelului de reglare a cuplului (2); cuplul este mai mare când setarea de cuplu se face la poziția superioară. Cuplul este mai mic atunci când inelul de reglare a cuplului indică o poziție inferioară; „1” indică cel mai mic cuplu și „18” indică cel mai mare cuplu.
POWX00840 RO
- Cuplul se reglează printr-un reglaj de cuplu în conformitate cu diferite şuruburi și diferite materiale; puteți regla cuplul, dacă şurubul este lung și materialul dur, puteți alege un reglaj mai mare.
8.8 Selectorul de turatie (Fig. A & D)
- Mașina de găurit are un angrenaj cu două turații, conceput pentru găurirea la turație redusă (LOW) sau ridicată (HIGH). Pe partea de sus a mașinii de găurit se află un selector (3) cu care se selectează turație mare sau mică. Dacă se apasă spre înapoi butonul și se selectează domeniul de turații scăzute, turația va scădea, dar se vor asigura o putere și un cuplu și o turație mai mari.
- Dacă se selectează domeniul de turații mari, turația va crește, dar se va asigura mai puțină putere și un cuplu mai mic. Pentru aplicații cu putere și cuplu mare, utilizați turația joasă și pentru aplicații de găurire, utilizați turația mare.
Important: Nu reglați NICIODATĂ acest selector cu două turații în timpul funcționării mașinii. Lăsați mașina să se oprească complet.
8.9 Lampa cu leduri (Fig. A)
- Reflectorul de lucru cu leduri (6) se va aprinde doar după rotirea motorului, nu va funcționa înainte de a începe să funcționeze motorul
AVERTISMENT: Nu priviți direct în raza lămpii. Nu îndreptați raza lanternei către nicio persoană sau către un alt obiect decât piesa de prelucrat.
Nu îndreptați în mod deliberat raza lanternei către personal și asigurați-vă că nu este îndreptată către ochii unei persoane pentru mai mult de 0,25 secunde.
8.10 Sfaturi pentru găurire
Înainte de găurire, inelul funcțional trebuie adus în modul Găurire “a”.
La găurirea suprafețelor dure, marcați poziția dorită a găurii cu ajutorul unui punctator. Astfel se evită alunecarea burghiului din centrul găurii la începerea perforării. Țineți bine mașina și așezați vârful sau burghiul în piesa de prelucrat, apăsând doar atât cât să înceapă tăierea. Nu forțați și nu apăsați lateral pentru a alungi un orificiu.
8.11 Găurirea lemnului
Înainte de găurire, inelul funcțional trebuie adus în modul Găurire “â”.
Pentru performanțe maxime, la găurirea lemnului se utilizează burghie din oțel, la turație mare. Începeti găurirea la viteză foarte mică, pentru a evita alunecarea burghiului din punctul de pornire. Creșteți viteza pe măsură ce burghiul pătrunde în material. La perforarea dintr-o parte în alta, așezați o bucată de lemn în spatele piesei de prelucrat, pentru a evita formarea unor margini neregulate sau cu așchii la orificiul de ieșire.
8.12 Găurirea metalelor
Înainte de găurire, inelul funcțional trebuie adus în modul Găurire “3”.
Pentru performanțe maxime, la găurirea lemnului se utilizează burghie din oțel pentru metale, la turație mare. Începeți găurirea la viteză foarte mică, pentru a evita alunecarea burghiului din punctul de pornire. Mențineți o turație și o apăsare care permit tăierea fără supraîncălzirea burghiului.
Apăsarea prea puternică va duce la:
■ Supraîncălzirea burghiului,
POWX00840 RO
■ Uzura rulmentilor,
- Îndoirea sau decălirea burghiului,
- Obtinerea unor orificii ovale sau cu forme neregulate.
La perforarea găurilor de diametre mari în metale, se recomandă utilizarea mai întâi a unui burghiu mic, apoi a unuia mai mare. De asemenea, burghiul trebuie lubrifiant cu ulei pentru a mări eficiența perforării și a prelungi durata de utilizare a burghielor.
8.13 Înşurubarea
Pentru înșurubare rotiți inelul funcțional (12) în modul înșurubare “”.
- Aduceți reglajul de cuplu la o valoare suficient de mică pentru a permite o marjă de siguranță. Pentru prima înșurubare într-un material, începeți cu un reglaj mic al cuplului. Apoi modificați reglajul după ce percepeti forța corectă de care este nevoie.
- Dimensiunea şurubului în combinație cu duritatea materialului vor stabili reglajul cuplului.
- Reglajul cuplului începe de la „1” (cel mai mic cuplu) până la reglajul „18” (cel mai mare cuplu).
Acest suport flexibil pentru vârfuri poate fi utilizat doar în combinație cu funcția de înșurubare a acestei mașini (înșurubare cu maximum 10 Nm).
8.14 Găurire cu percuție (Fig. A)
Folosiți întotdeauna un vârf de burghiu destinat special tipului de material pe care doriți să-l găuriți. Există vârfuri specifice pentru beton, cărămidă, piatră naturală, gresie sau faianță etc. Dacă folosiți vârful neadecvat îl puteți deteriora, burghiul se poate defecta sau vă puteți răni!
Rotiti inelul funcțional (12) la modul percutie “ I ”.
- Folosiți numai această setare pentru a găuri piatra sau betonul. Setarea Ciocan funcționează bine când trebuie să găuriti/spargeti materialele.
- Vârful uneltei TREBUIE să fie bine apăsat pentru ca ciocanul să acționeze.
- Când vârful burghiului nu mai avansează în material, verificați starea și tipul vârfului de burghiu și înlocuiti-l dacă este cazul.
9 CURĂȚAREA ȘI ÎNTREȚINEREA
9.1 Curățarea
- Fantele de ventilație ale mașinii trebuie să fie în permanență curate, pentru a evita supraîncălzirea motorului.
Curățați periodic carcasa aparatului cu o cârpă moale, de preferință după fiecare utilizare.
Fantele de ventilație trebuie să fie în permanență curate și lipsite de praf. - Dacă murdăria nu poate fi îndepărtată, folosiți o cârpă moale umedă cu apă cu săpun.
Nu utilizați niciodată solventi cum ar fi petrolul, alcoolul, apa amoniacală etc. Acești solventi pot deteriora componentele din plastic.
9.2 Întreținerea
- Maşinile noastre au fost proiectate să funcționeze o perioadă lungă de timp cu minim de întreținere. Funcționarea continuă satisfăcătoare depinde de îngrijirea corectă a maşinii și de curățarea ei regulată.
10 DATE TEHNICE
| Model | POWX00840 |
| Tensiune nominală | 20 V |
| Viteza de rotație | 0-400/0-1400 min ^-1 |
| Poziții de cuplu | 18+1+1 |
| Capacitate max. de perforare oțel | 10 mm |
| Capacitate max. de perforare lemn | 20 mm |
11 ZGOMOT
Valori ale emisiilor sonore măsurate în conformitate cu standardele aplicabile. (K=5)
Nivel de presiune acustică LpA 88 dB(A)
Nivel de putere acustică LwA 99 dB(A)
ATENȚIE! Presiunea acustică poate depăși 85 dB(A), caz în care trebuie purtat un dispozitiv de protecție auditivă.
aw (Nivel vibrații)
Max. 11,5 m/s²
K = 1,5 ~m / s^2
12 GARANTIE
- Acestui produs i se acordă garanție conform reglementărilor legale pentru o perioadă efectivă de 36 de luni de la data cumpărării de către primul utilizator.
- Această garanție acoperă toate defectiunile de materiale sau de producție, cu excepția bateriilor, a încărcătoarelor, a pieselor defecte din cauza uzurii normale, precum sunt rulmentii, periile, cablurile, fișele sau accesoriiile precum frezele, burghiele, pânzele de ferăstrău etc.; deteriorarea sau defectele care rezultă din manipulare defectuoasă, accidente sau modificări. Nu se acoperă nici costul transportului.
- Deteriorarea și/sau defectiunile rezultate ca urmare a utilizării necorespunzătoare nu sunt acoperite de prevederile garanției.
Nu se asumăm, de asemenea, nicio responsabilitate pentru vătămarea corporală ce are drept cauză utilizarea necorespunzătoare a aparatului. - Reparațiile pot fi efectuate doar de către un centru de service autorizat pentru sculele Powerplus.
- Puteti obține întotdeauna mai multe informații, apelând numărul de telefon 00 32 3 292 92 90.
- Toate costurile de transport trebuie suportate de client, în afara cazului în care s-a convenit în alt fel, în scris.
- În același timp, nu se poate ridica nicio pretenție în garanție dacă deteriorarea aparatului se datorează întreținerii neglijente sau suprasolicitării.
Se exclude în mod categoric de la garanție defectiunea datorată pătrunderii de fluide, pătrunderii excesive a prafului, deteriorarea intenționată (cu intenție sau din neglijență gravă), utilizarea inadecvată (doar pentru destinații pentru care acest dispozitiv nu este potrivit), utilizarea incompetentă (de ex nerespectarea instrucțiunilor din manual), fulgere sau asamblarea de către un nespecialist, tensiune incorrectă de alimentare de la rețea. Această listă nu este exhaustivă. - Acceptarea pretențiilor în garanție nu poate duce niciodată la prelungirea perioadei de garanție, nici la începutul unei noi perioade de garanție în cazul înlocuirii unui aparat.
- Aparatele sau componentele înlocuite în garanție rămân prin urmare proprietatea Varo NV.
- Ne rezervăm dreptul de a respinge orice pretenție pentru care cumpărarea nu poate fi verificată sau dacă este clar că produsul nu a fost întreținut în mod corespunzător. (fante de aerisire curate, perii de cărbune întreținute periodic, ...)
POWX00840 RO
Dovada cumpărării trebuie păstrată ca dovadă a datei cumpărării.
- Scula nedemontată trebuie înapoiată comerciantului într-o stare acceptabilă de curățenie, (în cutia sa originală dacă e cazul) și împreună cu dovada cumpărării.
- Pentru a se asigura functionarea optimă, aparatul trebuie încărcat minim 1 dată pe lună.
13 MEDIU
În cazul în care aparatul trebuie înlocuit după utilizare intensă, nu îl aruncați împreună cu gunoiul menajer, ci depozitați-l într-un mod sigur pentru mediu. Componente uzate ale mașinilor electrice nu trebuie aruncate împreună cu gunoiul menajer. Reciclați atunci dacă există unități specializate de reciclare. Pentru sfaturi privind reciclarea, consultați autoritatea locală sau magazinul de achiziție.
14 DECLARATIA DE CONFORMITATE
VARO – Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIA, declară că
produsul: Burghiu cu impact / şurubelnită 20 V
marcă de comert: PowerPlus
model: POWX00840
este în conformitate cu specificațiile esențiale și alte prevederi relevante ale Directivelor Europene aplicabile, pe baza aplicării standardelor europene armonizate. Orice modificare neautorizată a aparatelor atrage după sine anularea acestei declarații.
Directivele europene (inclusiv, dacă este cazul, amendamentele lor, până la data semnăturii):
2011/65/EU
2006/42/EC
2014/30/EU
Standardele europene armonizate (inclusiv, dacă este cazul, amendamentele lor, până la data semnăturii):
EN62841-1:2015
EN62841-2-1 : 2018
EN55014-1:2017
EN55014-2 : 2015
Subsemnatul acționează în numele Directorului general executiv al societății,
Mertens Ludo
Ludo Mertens
Manager de certificare
