Termék típusa	Háromfázisú inverter Synergy technológiával
Márka	SolarEdge
Modell	SE100KBE00IBNC4
Névleges teljesítmény	100 kW
DC bemeneti feszültség	Nincs megadva a kézikönyvben
AC kimeneti feszültség	Háromfázisú, 400 V (tipikus)
Fő funkciók	DC-AC átalakítás, maximális teljesítménypont követés (MPPT), kommunikáció teljesítményoptimalizálókkal
Kommunikáció	LAN, RS485, opcionális Wi-Fi, opcionális mobilhálózat
Optimalizálók kompatibilitása	SolarEdge teljesítményoptimalizálók (pl. P800p)
Védettségi fok	Nincs megadva (jellemzően IP65 kültéri használatra)
Méretek (Sz x M x Mé)	Nincs megadva (kb. 600 x 800 x 300 mm 100 kW-hoz)
Súly	Nincs megadva (kb. 60 kg)
Tápellátás	Háromfázisú AC hálózat és DC napelemek
Biztonság	DC kapcsoló, AC kapcsoló, kötelező földelés, túláramvédelem
Karbantartás és tisztítás	Ellenőrizze a csatlakozásokat, ne akadályozza a légáramlást, tiszta száraz ruhával tisztítsa
Pótalkatrészek és javíthatóság	Ne vágja el a kábeleket, minden javításhoz forduljon a SolarEdge műszaki támogatásához
Jelzőlámpák	Zöld (termelés), Kék (kommunikáció), Piros (riasztás)
Üzembe helyezés	A SolarEdge SetApp alkalmazáson keresztül
Általános információk	A kézikönyv több nyelven elérhető, a garanciát a gyártónál kell ellenőrizni

Gyakran ismételt kérdések - SE100KBE00IBNC4 SolarEdge

Mi a SolarEdge SE100KBE00IBNC4 inverter névleges teljesítménye?

A névleges teljesítmény 100 kW (kilowatt), ahogy a SE100K modellben szerepel.

Hogyan helyezzem üzembe az invertert először?

Használja a Google Play-en és App Store-ban elérhető SolarEdge SetApp alkalmazást. Kövesse az alkalmazás utasításait, miután a DC kapcsolót BE állásba kapcsolta.

Milyen kommunikációs típusok érhetők el ezen az inverteren?

Az inverter szabvány szerint LAN és RS485 portokkal rendelkezik. A Wi-Fi és a mobilhálózati kapcsolat opcionális.

Csatlakoztathatok különböző márkájú napelemeket?

Igen, feltéve, hogy kompatibilis SolarEdge teljesítményoptimalizálókat használ. Az inverter ugyanazon márka optimalizálóival működik az MPPT követés biztosítása érdekében.

Mit jelentenek az inverteren lévő jelzőlámpák?

A zöld lámpa áramtermelést, a kék lámpa kommunikációt a felügyeleti platformmal, a piros lámpa rendszerhibát jelez.

Hogyan biztosítsam a biztonságot a telepítés során?

Bármilyen beavatkozás előtt húzza ki az AC és DC tápellátást. Tartsa be a földelési utasításokat, és használjon a vezetékekhez megfelelő kábelvégeket (alumíniumhoz bimetál, rézhez ónozott réz).

Mik a garancia feltételei?

A szabványos garancia általában 5-12 év az országtól és a szerződéstől függően. További részletekért látogasson el a SolarEdge weboldalára.

Telepíthetem az invertert kültérre?

Igen, az inverter kültéri telepítésre tervezett IP65 védettségi fokkal (por és vízsugár elleni védelem). Ügyeljen arra, hogy ne akadályozza a légáramlást.

Hogyan csatlakoztassak több invertert párhuzamosan?

Használja az RS485 kommunikációt az inverterek láncbakapcsolásához. Állítson be egy mester invertert, a többit pedig Slave-ként a SolarEdge protokoll segítségével.

Mit tegyek hiba vagy meghibásodás esetén?

Ellenőrizze a hiba kódokat a kézikönyvben. Ha a piros lámpa világít, lépjen kapcsolatba a SolarEdge műszaki támogatásával a https://www.solaredge.com/service/support oldalon keresztül.

HASZNÁLATI ÚTMUTATÓ SE100KBE00IBNC4 SolarEdge

Három fázisú inverter Synergy technológicoval

Gyors telepítési utmutató

PN:SExxK-xxxxIxxxx

Europában, az Ázsiai es Csendes-oceaní térsegben es Del-Afrikában való felhasználásra

1.3 Verzió

solar edge

Jelmagyarázat

MEGJEGYZES

Ez a jel olyan informaciot jelol, amely a felhasznalot a termek leheto legjobb hasznalataban tamogatja.

VIGYAZAT!

Veszelyt jelöl. Olyan eljarasra hivja fel a figyelmet, amelynek
nem megfelelo modu kivitelezese vagy nem pontos
betartasa a termek karsodasahoz vagy
megsemmisulesehzvezhet. A Vigyazat jelzes utan ne
folytassa a munkat, amig a jelzett felteteleket tokeletesen
meg nem erti es azok nem teljesultek.

FIGYELMEZTETES!

Veszelyt jelöl. Olyan eljarasra hivja fel a figyelmet, amelynek nem megfelelo modu kivitelezese vagy nem pontos betartasa szemelyi serulhesz vagy halalho zvezetah. A Figyelmeteztes jelzes utan ne folytassa a munkat, amig a jelzett felteteleket tokeletesen meg nem erti es azok nem teljesultek.

Ne vága le a kábelek csatlakozóit

Ez a szimbólum a SolarEdge berendezés foldelési pontjainál jelenik meg.

A fo aramkori lapon kapcsolja BE/KI az AC kapcsolot es varjon 5 percet

A Synergy Menedzseren kapcsolja BE/KI a DCBiztonsagi kapcsolot es varjon 5 percet (Csak a DC biztonsagi kapcsoloval felszerelt modellek esetuben)

EZT AZ UTMUTATOT ORIZZE MEG - Az utmutato a Harom fazisu inverter összeszerelése és karbantartasa során kovetendő fontosutasitásokat tartalmaz. A berendezésnek a SolarEdge altal ebben a dokumentumban nem meghatározott modon történő hasznalata ronthatja a berendezés altal nyújtott védelmet.

A teljesitményoptimalík telepítése

①→②→③→④→⑤→⑥

solar edge

1

(1)

Hasznalja a SolarEdge Tervezőt
az SE rendszerek
megtervezéséhez
https://designer.solaredge.com

(2)

Tölse le a SolarEdge Mapper alkalmazást a sztring teljesitményoptimalizáloinak lekepezéséhez

solar edge

1

A teljesitményoptimalík telepítése

3

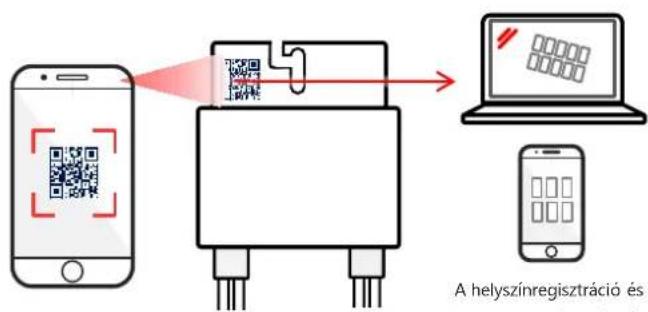

QR-kód szkennelése Mapper hasznalatalval

A helyszinregisztració é a fizikai elrendezes elégzése a Felügyeleti platformon

4

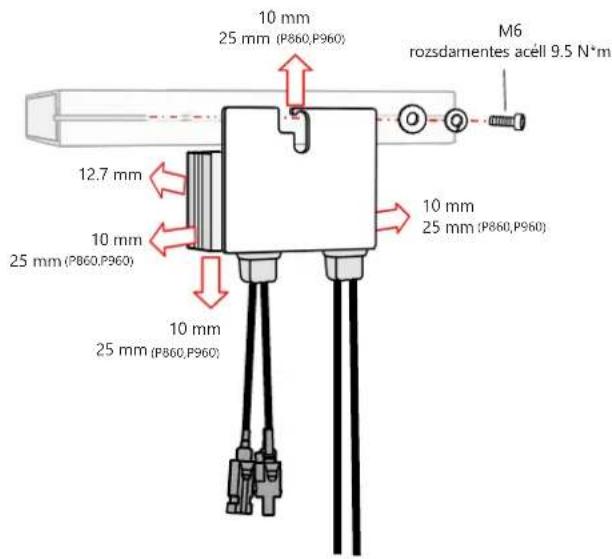

A teljesitményoptimalizálo telepitése

A teljesitményoptimalík telepítése

①→②→③→④→⑤→⑥

solar 2017

1

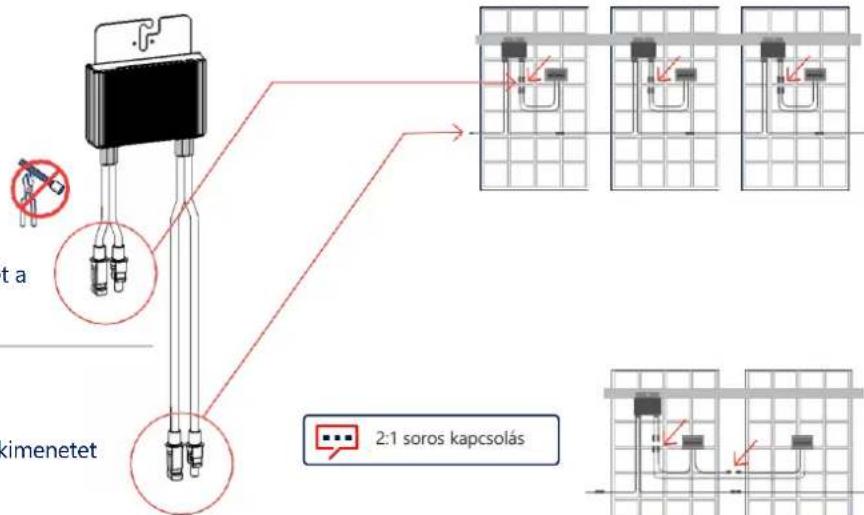

Csatlakoztassa a bemenet a Modulhoz

Csatlakoztassa a kimenetet a Stringhez

Két PV modul párhuzamos
csatlakoztatasához használjon kettós
bemenet-optimalízálot (P800p), vagy
elagaztató, ha a két PV modult
egyetlen bemenet-optimalízálohoz
csatlakoztatja.

solar edge

2

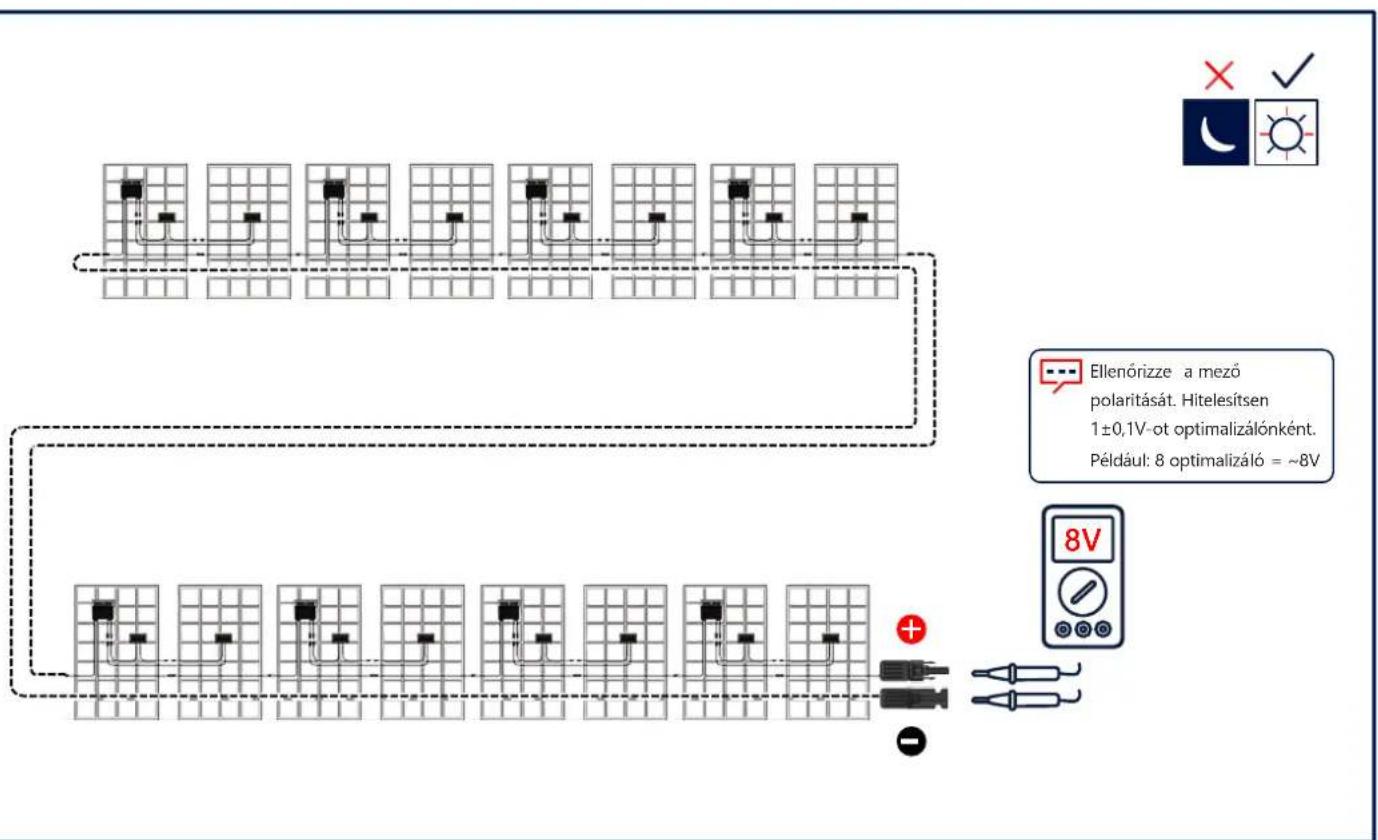

A PV mező csatlakoztatása

Távolságigény megtartasa

solar edge

3

solar2017

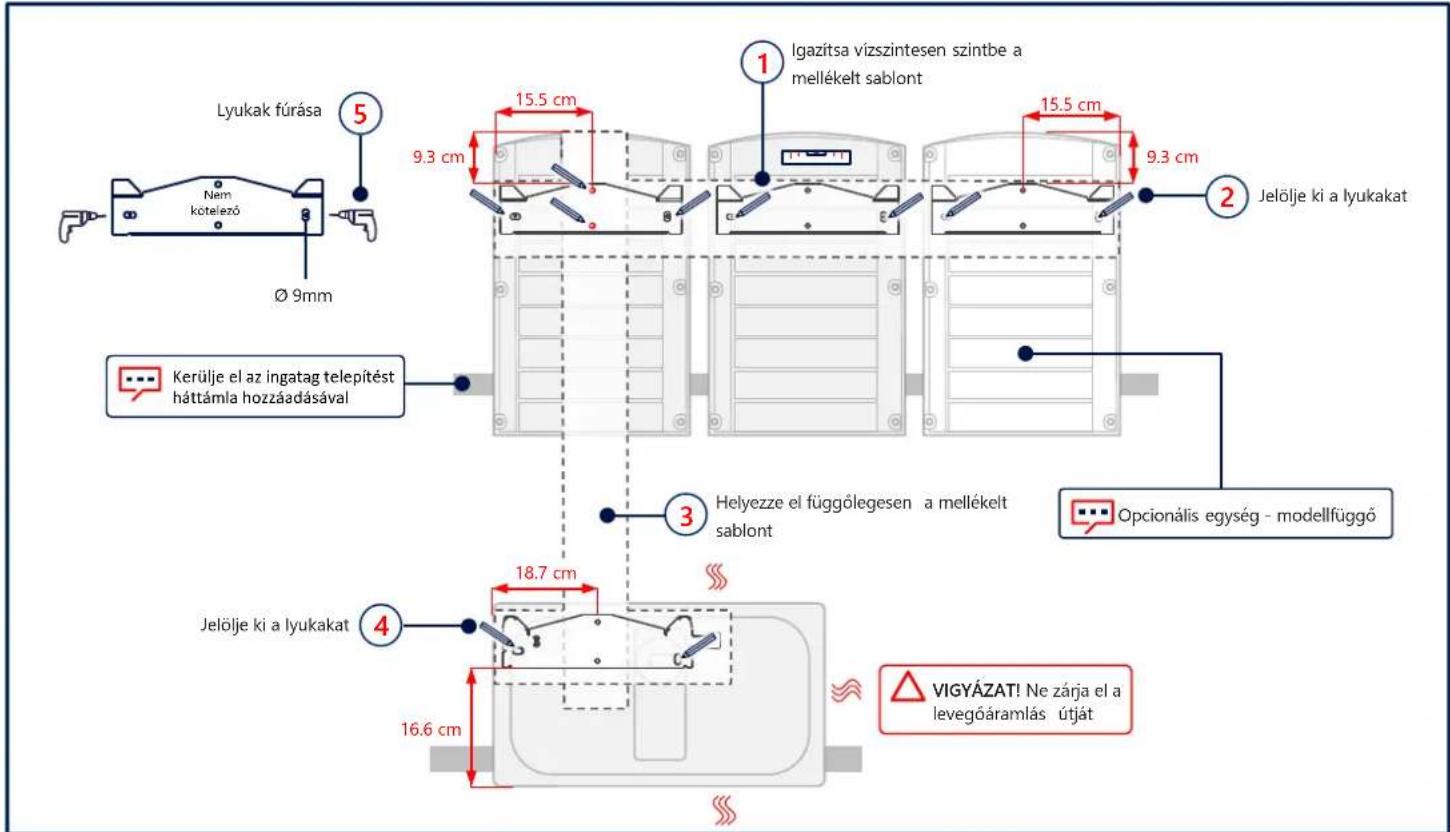

Lyukak helyének megjelöse és kifúrasa

4

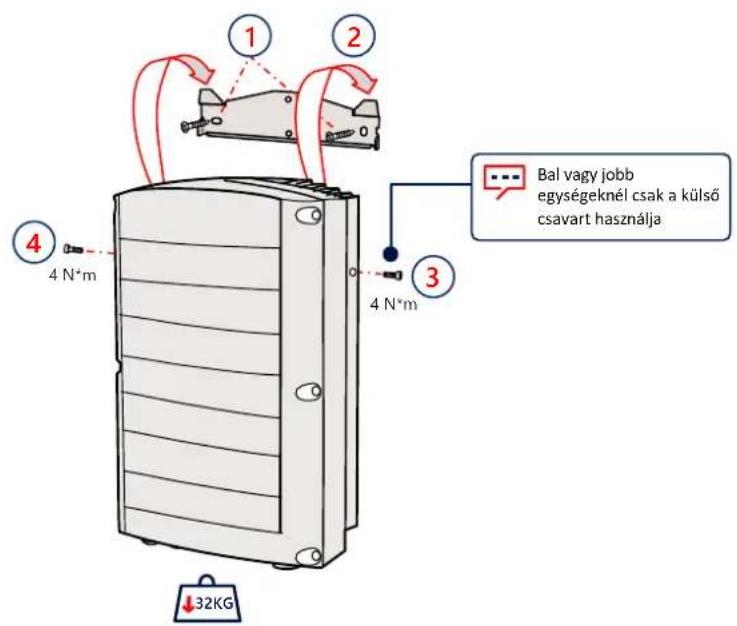

Az egységek rögzítésé

solar200

5

solar edge

6

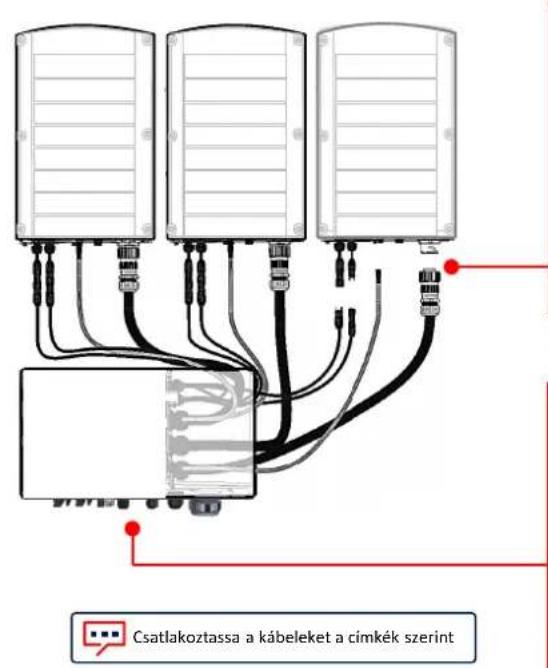

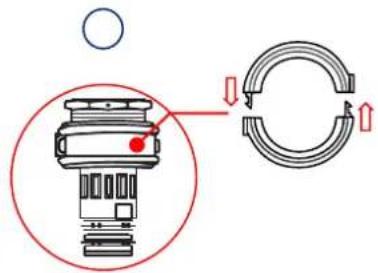

Az összekö'tő kábelek csatlakoztatása

VIGYAZAT!Ne zarj el a levegoaraamlas utjat

A fedlapok eltávolítasa

solar edge

7

1

YELMEZTETES

A TELEPÉTÉS MEGKEZDESE ELÖTT VALASSZA LE AZ ARAMFORRÁST

solar edge

8

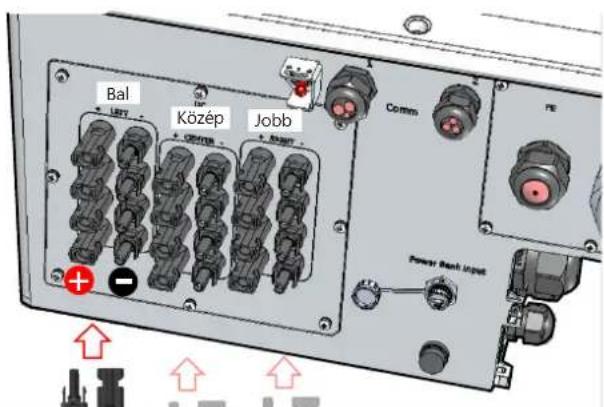

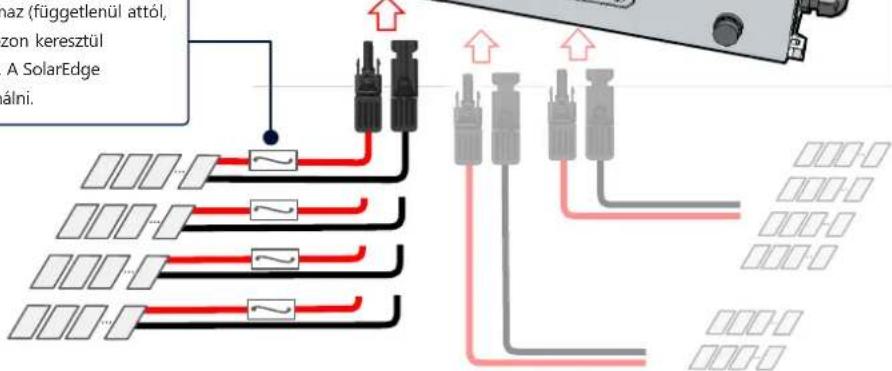

A PV stringek csatlakoztatása

Synergy egységek

Bal Kozep Jobb

A hasznalaton kivuli csatlakozokat tartsa lefedve

Fontos: Ha egy oylan rendszert telepitenek, amely egy Synergy egysegenkent tobb mint 3 stringet tartalmaz (fuggetlenul attol, hogy kozvetlenul vagy kombinaciós dobozon keresztul (csatlakozik-e),biztositekokra van szukseg.A SolarEdge rendszerben 25Abiztositekokat kell hasznalni.

PV stringek csatlakoztatása egyetlen DC bemeneten keresztül

solar edge

8

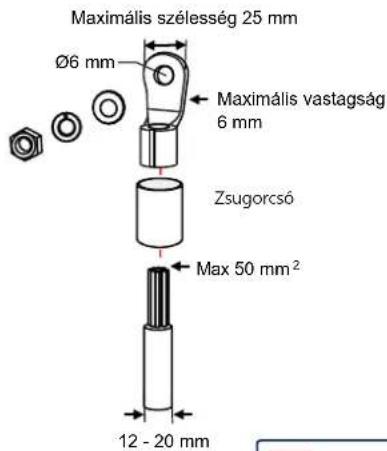

VIGYAZATI

Aluminiumvezetokhoz CSAK bimetal szemes sarut HASZNALION
- Rézvezetokhoz CSAK onozott réz szemes sarut HASZNÁLION

Synergy egységek Bal Kozep Jobb

5.7 N*m

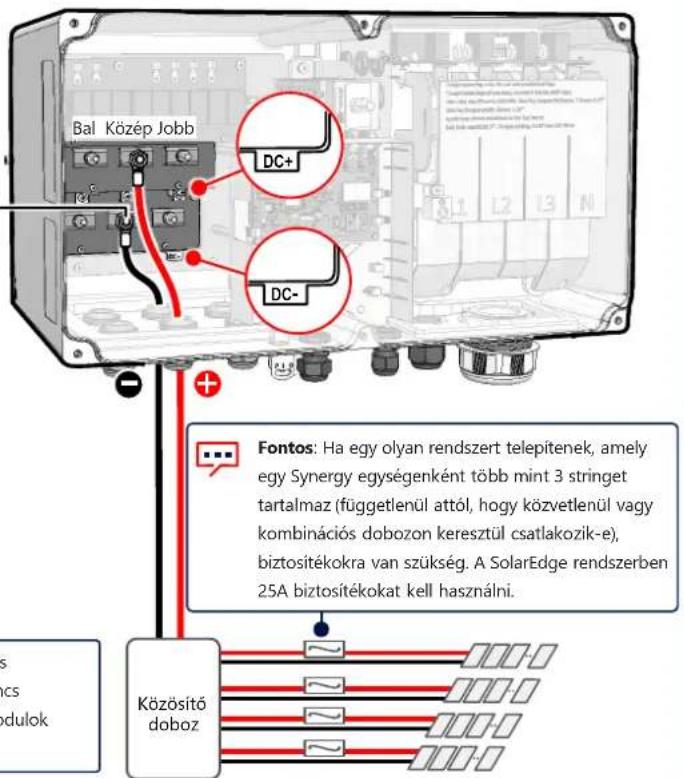

Fontos: Ha egy oylan rendszert telepitenek, amely egy Synergy egysegenkent tobb mint 3 stringet tartalmaz (fuggetlenul attol, hogy kozvetlenul vagy kombinaciós dobozon keresztul csatlakozik-e),Biztositekokra van szukseg. A SolarEdge rendszerben 25Abiztositekokat kell hasznalni.

A DC oldi negativ vagy positiv polus funckionalis electromos follese tilos, mert az inverterben nincs transzformator. A tartoszerkezet es a PV-tomb modulok kereteinek foldelse megengedett

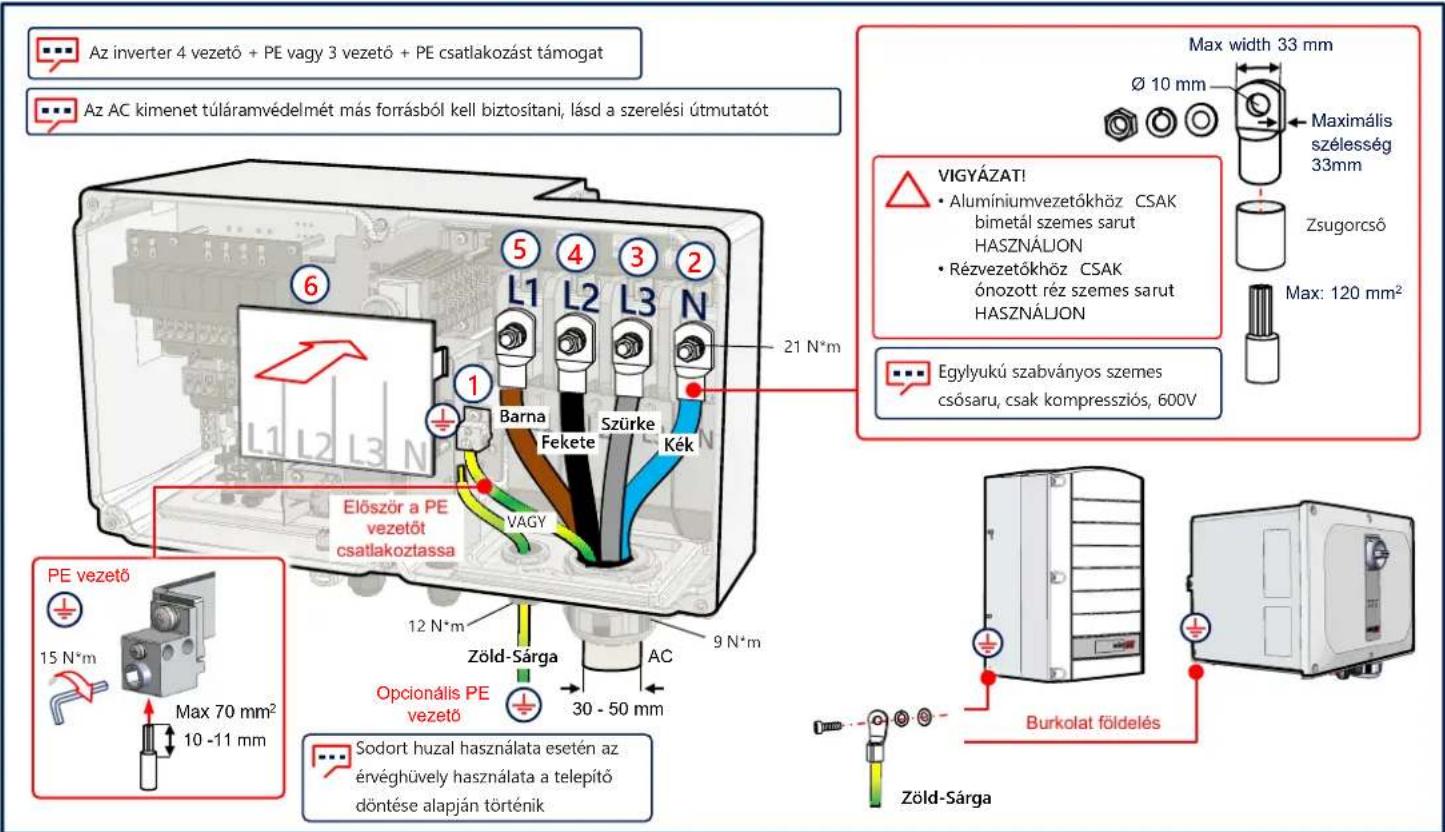

Az AC és a Védőfold csatlakoztatása (PE)

LAN kommunícão

10

solar

11

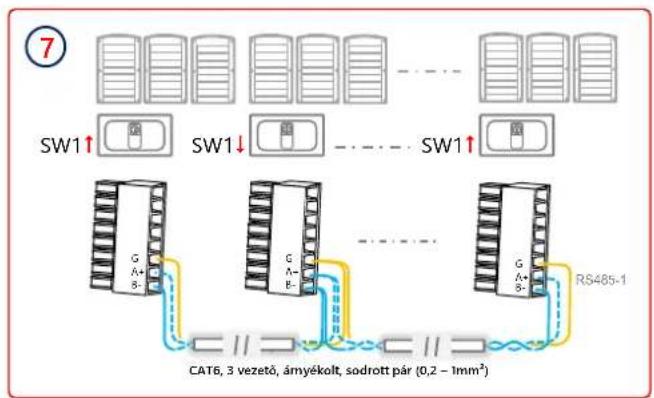

Több inverter csatlakozása RS485-ön

Wifi kommuníció csatlakoztatása (Opcionális)

solar 2017

12

solar edge

13

Mobilnetes kommuníció csatlakoztatása (Opcionális)

A fedlapok telepitése

solar 2017

14

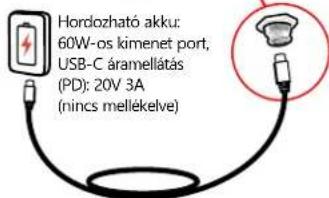

Előzetes üzembe helyezés, ha az áramelláts (AC) nincs csatlakoztatva (1. lehetőség)

Töltsle a SolarEdge SetApp-ot

Állitsa a DC-kapcsoló be állásba

Csatlakoztassa a hordozhato akkut

Inditsa el a SetAppot es kovesse az utasitasait

1meter,apa-apa cslakozo,USB-C (nincs mellekelve)

Üzembe helyezés DC és AC áramellátással (2. lehetőség)

16

Töltsle a SolarEdge SetApp-ot

Kapcsolja be az
áramellátast

Inditsa el a SetAppot es kovesse az utasitaisait

solar2014

17

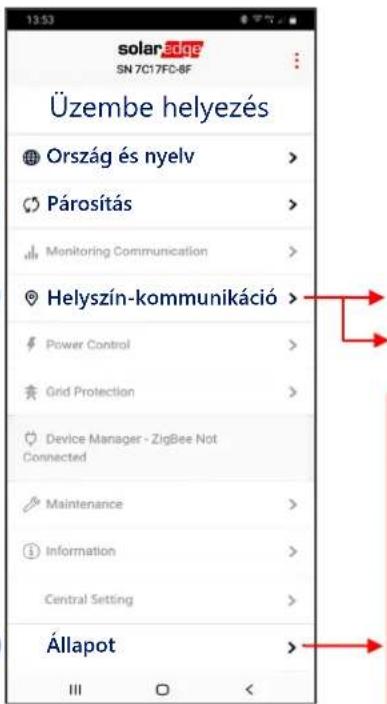

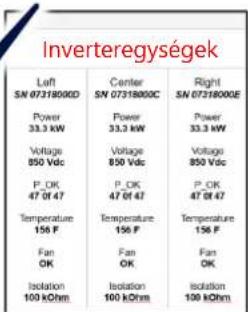

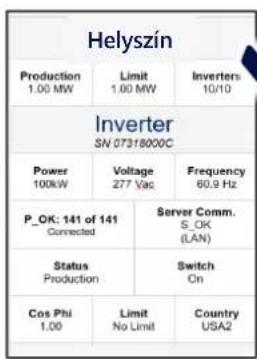

Az irányíó inverter üzembe helyezése

RS485-1 Protokoll SolarEdge Solaredge Iranyito RS485-1 Kovetó azonositás

LED jelzések

solar edge

18

TELJ. KOMM. HIBA

Zöld Kek Piros

A rendszer energia termel

Az AC csatlakoztatva van, de a rendszer nem termel energiaat

Az inverter kommuníkal a felügyeleti platformmal

Rendszerhiba

solaredge

Támongatas elérhetoségei

Ha technikai problémi vannak a SolarEdge termékekkel kapcsolatban, kérjuk, lépjen velünk kapcsolatba:

Elózetes ertés nélkül valtoztathato.
