Terméktípus	Háromfázisú inverter Synergy technológiával
Márka	SolarEdge
Modell	SE90KRW00IBNM4
Névleges teljesítmény	90 kW
DC bemeneti feszültség	800 V
AC kimeneti feszültség	400 V háromfázisú
Frekvencia	50/60 Hz
Súly	40 kg
Méretek (Sz x Ma x Mé)	800 x 600 x 300 mm
Táplálás	AC hálózat, DC napelemek
Technológia	Synergy teljesítményoptimalizálókkal
Fő funkciók	DC/AC átalakítás, teljesítményoptimalizálás, monitorozás, kommunikáció
Kommunikáció	LAN, Wi-Fi (opcionális), RS485, GSM (opcionális)
Kompatibilitás	SolarEdge optimalizálók
DC bemenetek száma	Több (konfigurációtól függően)
Hűtés	Beépített ventilátor
Védettségi fokozat	IP65
Üzemi hőmérséklet	-20°C és +60°C között
Karbantartás és tisztítás	Tisztítsa száraz ruhával, évente ellenőrizze a csatlakozásokat
Biztonság	Túlfeszültségvédelem, vészleállítás, földelés
Alkatrészek és javíthatóság	Vegye fel a kapcsolatot a SolarEdge támogatással, javítás csak szakképzett technikus által
Garancia	12 év
Általános információk	Megfelel az európai szabványoknak, kültéri használatra tervezve

Gyakran ismételt kérdések - SE90KRW00IBNM4 SolarEdge

Hogyan telepítem a SolarEdge SE90K invertert?

A telepítést szakképzett szakembernek kell elvégeznie. Kövesse a gyors telepítési útmutatót: rögzítse a készüléket a falra, csatlakoztassa a DC és AC kábeleket, kösse be a kommunikációt, majd végezze el az üzembe helyezést a SolarEdge SetApp alkalmazáson keresztül.

Mit jelentenek az inverteren lévő jelzőlámpák?

A jelzőlámpák: Zöld (áramtermelés), Kék (aktív kommunikáció), Piros (rendszerhiba). A villogások specifikus állapotokat jeleznek, amelyek a kézikönyvben találhatók.

Hogyan csatlakoztatom a teljesítményoptimalizálókat?

Az optimalizálók sorba vannak kötve a napelemek között. Használja a SolarEdge Designer-t a tervezéshez és a SolarEdge Mapper-t a QR-kódok beolvasásához és az optimalizálók hozzárendeléséhez.

Hogyan végzem el az üzembe helyezést a SetApp segítségével?

Töltse le a SolarEdge SetApp alkalmazást okostelefonjára. Kapcsolja be az invertert, indítsa el az alkalmazást, és kövesse az utasításokat a helyszín, az optimalizálók és a kommunikáció konfigurálásához.

Milyen biztonsági óvintézkedéseket kell tenni a telepítés előtt?

Minden beavatkozás előtt kapcsolja le az AC táplálást és a DC táplálást. Várjon 5 percet a kikapcsolás után, hogy a kondenzátorok kisüljenek. Viseljen egyéni védőfelszerelést.

Hogyan csatlakoztatom a napelem stringeket?

Csatlakoztasson minden napelem stringet az inverter egy DC bemenetéhez. Használjon megfelelő kábelvégeket: alumíniumhoz bimetál, rézhez ónozott réz. Ügyeljen a polaritásra.

Mit tegyek kommunikációs hiba esetén?

Ellenőrizze a LAN, Wi-Fi vagy RS485 csatlakozásokat. Indítsa újra az invertert és a routert. Ha a probléma továbbra is fennáll, vegye fel a kapcsolatot a SolarEdge támogatással.

Hogyan karbantartom az invertert?

Tisztítsa meg a külsőt száraz ruhával. Évente egyszer ellenőrizze a csatlakozásokat és a szellőzőnyílásokat. Ne blokkolja a levegőbevezetőket. Belső beavatkozásokhoz hívjon szakembert.

Milyen kommunikációs kábelek kompatibilisek?

Használjon Ethernet (LAN) kábeleket a vezetékes kommunikációhoz, vagy a beépített Wi-Fi-t. RS485 esetén használjon árnyékolt csavart érpárt. A GSM modul opcionális.

Hogyan léphetek kapcsolatba a SolarEdge műszaki támogatással?

Látogasson el a hivatalos weboldalra https://www.solaredge.com/service/support, hogy megtalálja a régiójának megfelelő elérhetőségeket. Készítse elő a sorozatszámot és a probléma leírását.

HASZNÁLATI ÚTMUTATÓ SE90KRW00IBNM4 SolarEdge

Három fázisú inverter Synergy technológicoval

Gyors telepitési utmutató

PN:SExxK-xxxxlxxxx

Europában, az Ázsiai és Csendes-oceaní térsegben és Del-Afrikában való felhasználásra

1.3 Verzió

solar edge

Jelmagyarázat

MEGJEGYZÉS

Ez a jel olyan informaciot jelol, amely a felhasznalot a termek leheto legjobb hasznalataban tamogatja.

VIGYAZAT!

Veszelyt jelöl. Olyan eljarasra hivja fel a figyelmet, amelynek
nem megfelelo modu kivitelezese vagy nem pontos
betartasa a termek karsodasahoz vagy
megsemmisulesehzvezhet. A Vigyazat jelzes utan ne
folytassa a munkat, amig a jelzett felteteleket tokeletesen
meg nem erti es azok nem teljesultek.

FIGYELMEZTETES!

Veszelyt jelöl. Olyan eljarasra hivja fel a figyelmet, amelynek nem megfelelo modu kivitelezese vagy nem pontos betartasa szemelyi serulhesz vagy halalho zvezetah. A Figyelmeteztes jelzes utan ne folytassa a munkat, amig a jelzett felteteleket tokeletesen meg nem erti es azok nem teljesultek.

Ne vága le a kábelek csatlakozóit

Ez a szimbólum a SolarEdge berendezés foldelési pontjainál jelenik meg.

A fo aramkori lapon kapcsolja BE/KI az AC kapcsolot es varjon 5 percet

A Synergy Menedzseren kapcsolja BE/KI a DCBiztonsagi kapcsolot es varjon 5 percet (Csak a DC biztonsagi kapcsoloval felszerelt modellek esetuben)

EZT AZ UTMUTATOT ORIZZE MEG - Az utmutato a Harom fazisu inverter összeszerelése és karbantartasa során követendő fontosutasitásokat tartalmaz. A berendezésnek a SolarEdge altal ebben a dokumentumban nem meghatározott modon történő hasznalata ronthatja a berendezés altal nyújtott védelmet.

A teljesitményoptimalík telepítése

①→②→③→④→⑤→⑥

solar 2017

1

(1)

Hasznalja a SolarEdge Tervezőt
az SE rendszerek
megtervezéséhez
https://designer.solaredge.com

(2)

Tölse le a SolarEdge Mapper alkalmazást a szstring teljesitményoptimalizáloinak leképezéséhez

solar edge

1

A teljesitményoptimalík telepítése

3

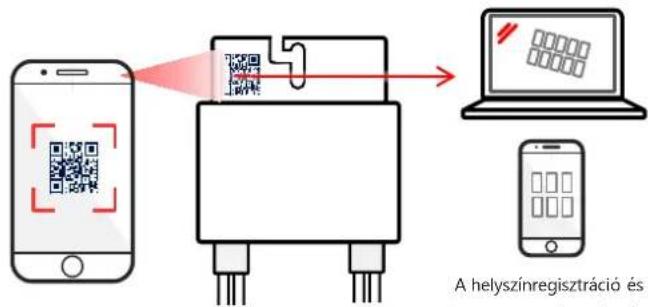

QR-kód szkennelése Mapper hasznalatalval

A helyszinregisztració é a fizikai elrendezes elégzése a Felügyeleti platformon

4
A teljesitményoptimalizálo telepitése

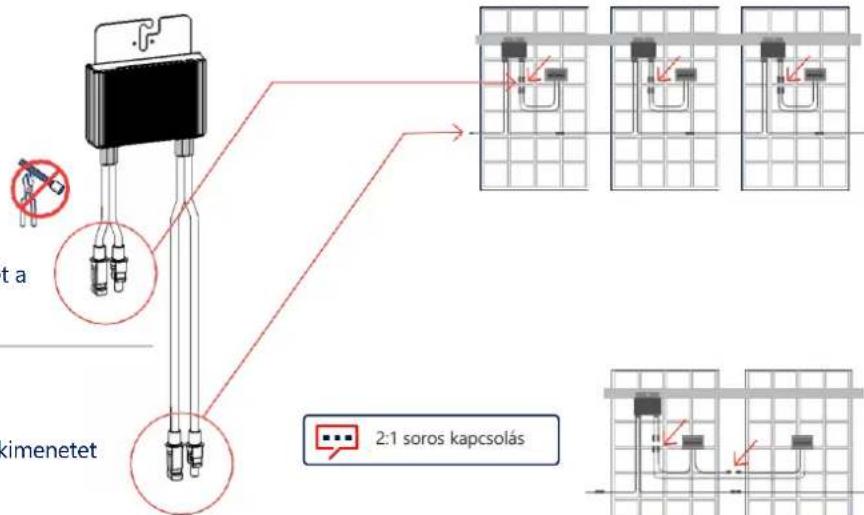

A teljesitményoptimalík telepítése

①→②→③→④→⑤→⑥

solar 2017

1

Csatlakoztassa a bemenet a Modulhoz

Csatlakoztassa a kimenetet a Stringhez

Két PV modul párhuzamos
csatlakoztatasához használjon kettós
bemenet-optimalízól (P800p), vagy
elagaztató, ha a két PV modult
egyetlen bemenet-optimalízálohoz
csatlakoztatja.

solar edge

2

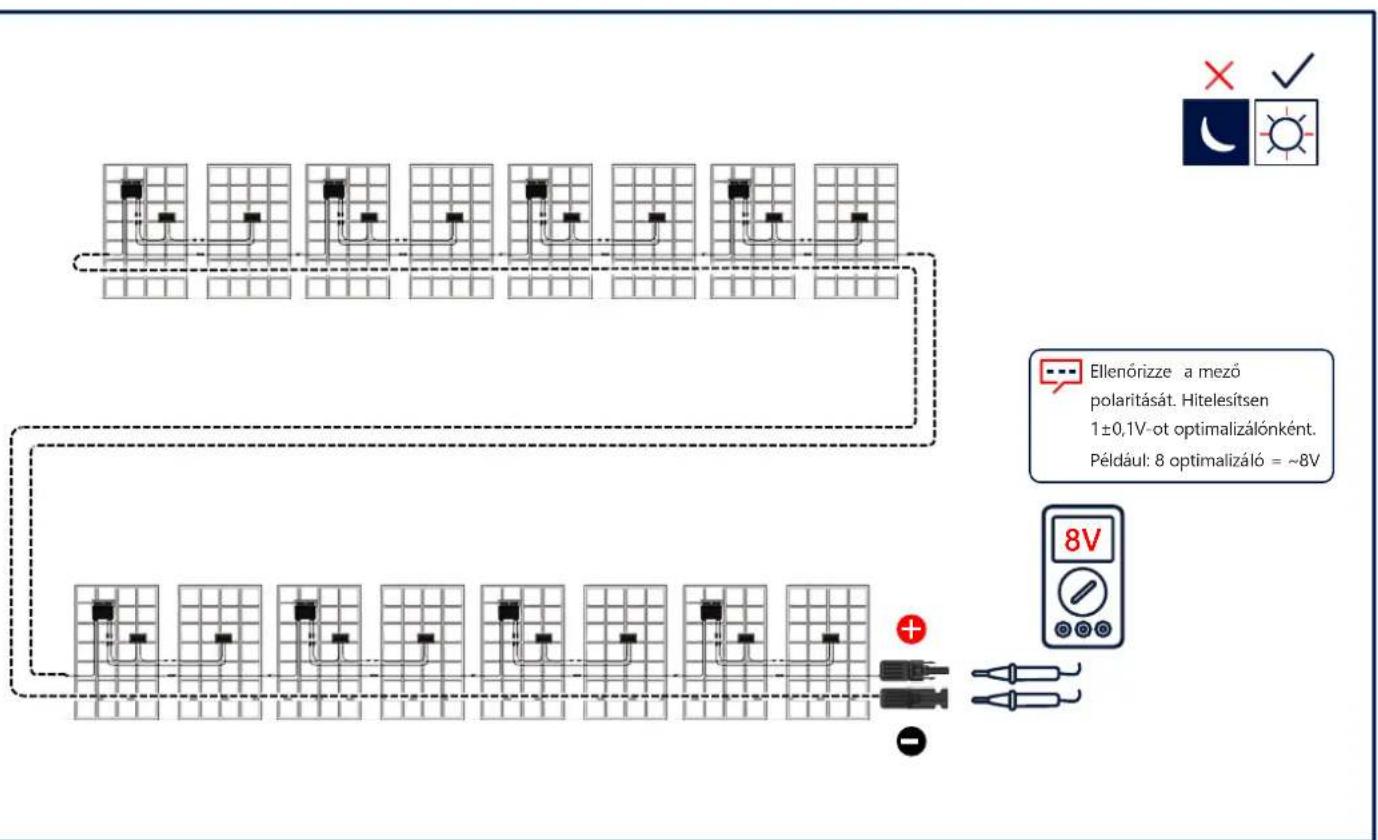

A PV mező csatlakoztatása

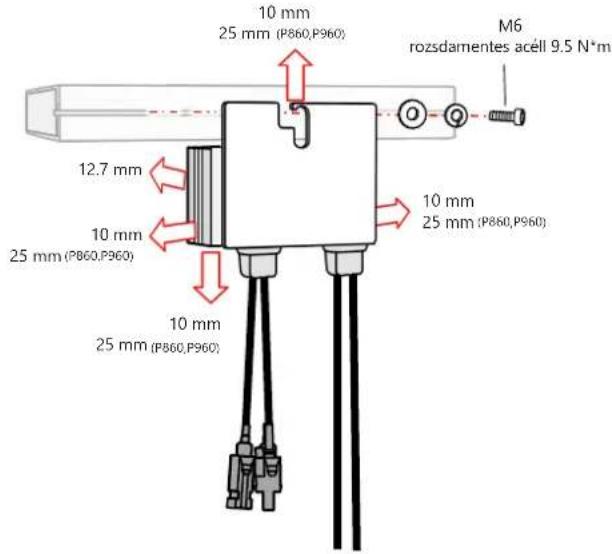

Távolságigény megtartasa

solar edge

3

solar 2017

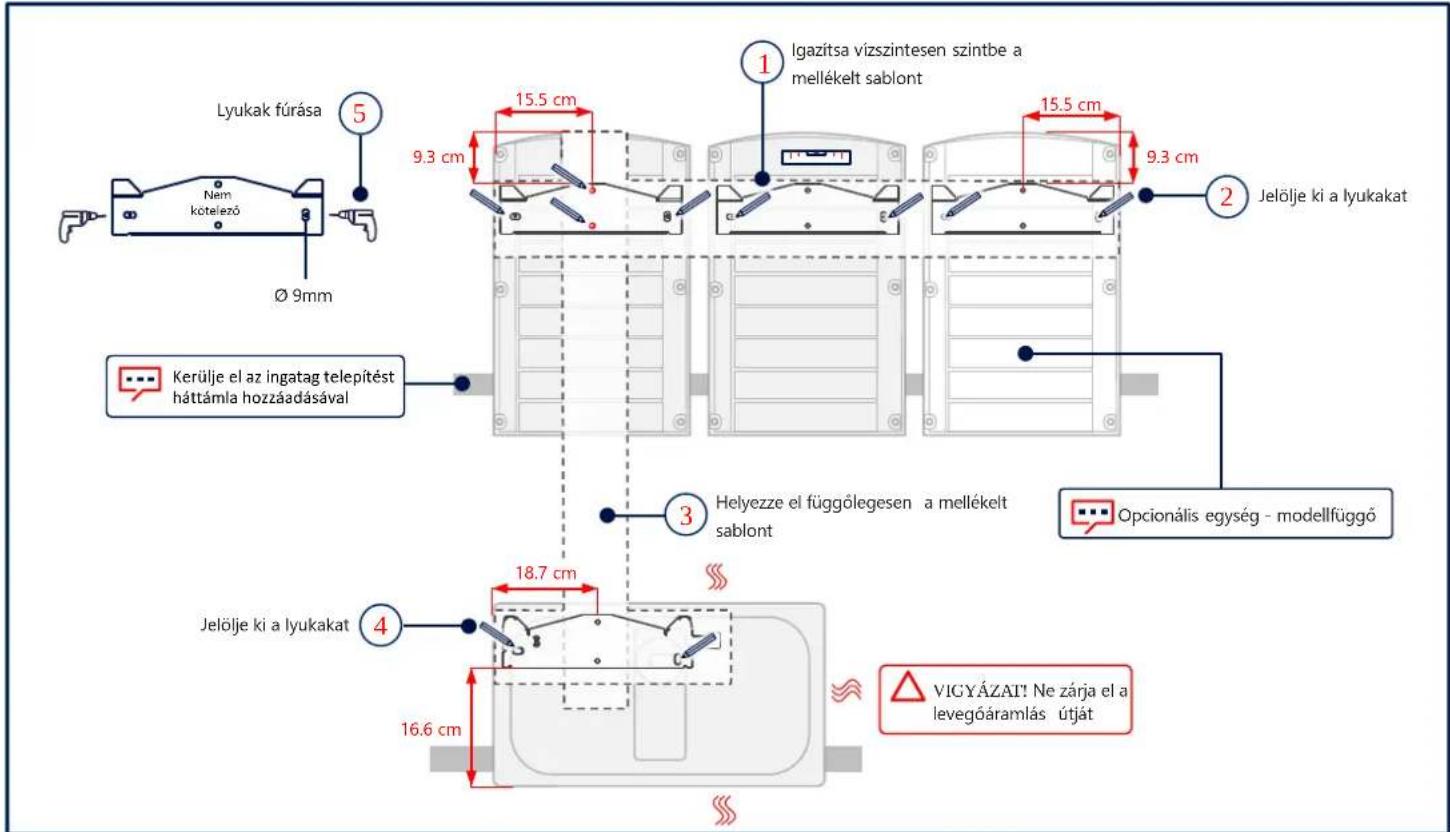

Lyukak helyének megjelöse és kifúrásá

4

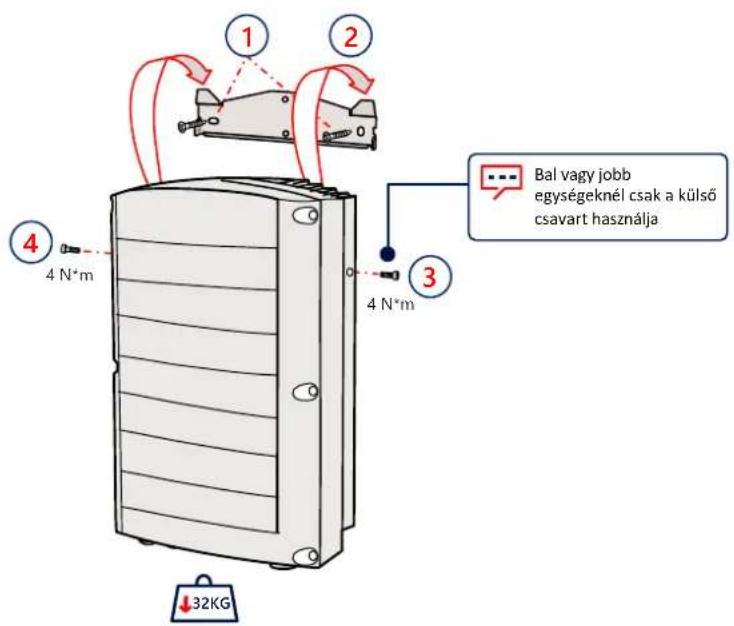

Az egységek rögzítésé

solar200

5

solar edge

6

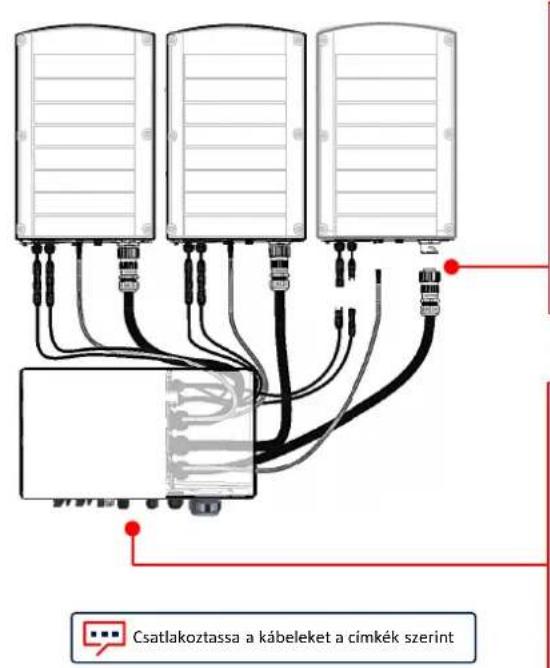

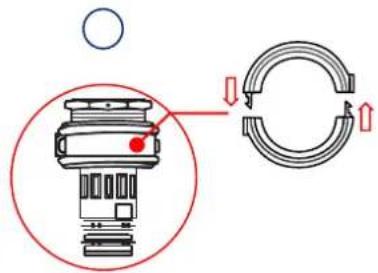

Az összekö'tő kábelek csatlakoztatása

VIGYAZAT!Ne zárja el a levegoáramlas utjat

A fedlapok eltávolítasa

solar edge

7

1

YELMEZTETES

A TLEPITÉS MEGKEZDESE ELOTT VALASSZ LE AZ ARAMFORRÁST

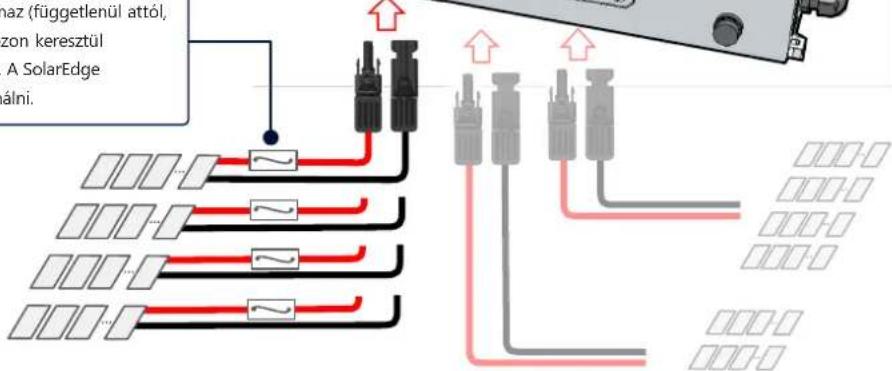

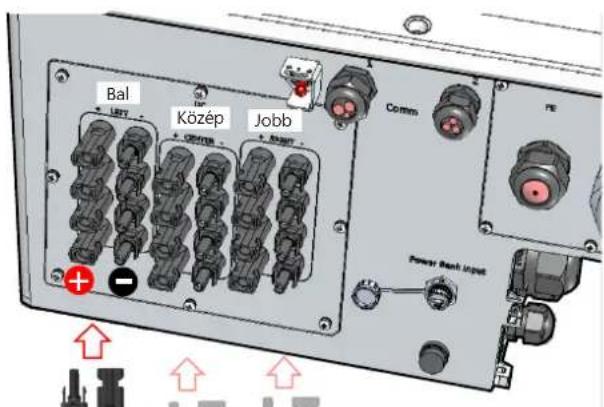

A PV stringek csatlakoztatása

Synergy egységek

Bal Kozep Jobb

A hasznalaton kivuli csatlakozokat tartsa lefedve

Fontos: Ha egy oylan rendszert telepitenek, amely egy Synergy egysegenkent tobb mint 3 stringet tartalmaz (fuggetlenul attol, hogy kozvetlenul vagy kombinaciós dobozon keresztul (csatlakozik-e),biztositekokra van szukseg.A SolarEdge rendszerben 25Abiztositekokat kell hasznalni.

PV stringek csatlakoztatása egyetlen DC bemeneten keresztül

solar 2017

8

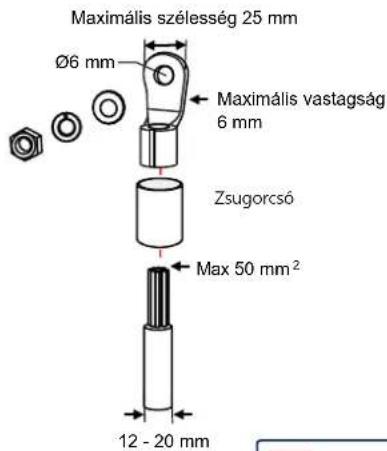

VIGYAZATI

Aluminiumvezetokhoz CSAK bimetal szemes sarut HASZNALION
- Rézvezetokhoz CSAK onozott réz szemes sarut HASZNÁLION

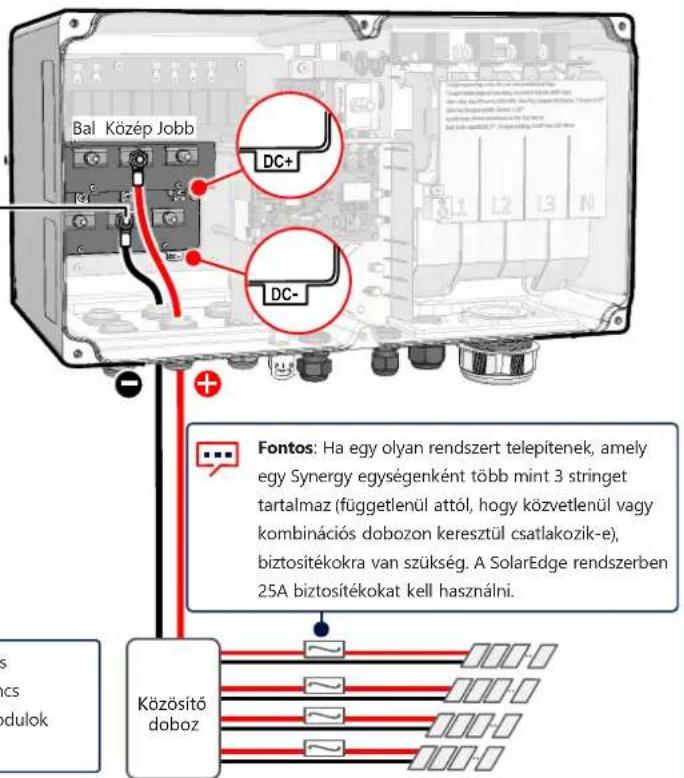

Synergy egységek Bal Kozep Jobb

5.7 N*m

Fontos: Ha egy oylan rendszert telepitenek, amely egy Synergy egysegenkent tobb mint 3 stringet tartalmaz (fuggetlenul attol, hogy kozvetlenul vagy kombinaciós dobozon keresztul csatlakozik-e),Biztositekokra van szukseg. A SolarEdge rendszerben 25Abiztositekokat kell hasznalni.

A DC oldi negativ vagy positiv polus funckionalis electromos fodelse tilos, mert az inverterben nincs transzformator. A tartoszerkezet es a PV-tomb modulok kereteinek fodelse megengedett

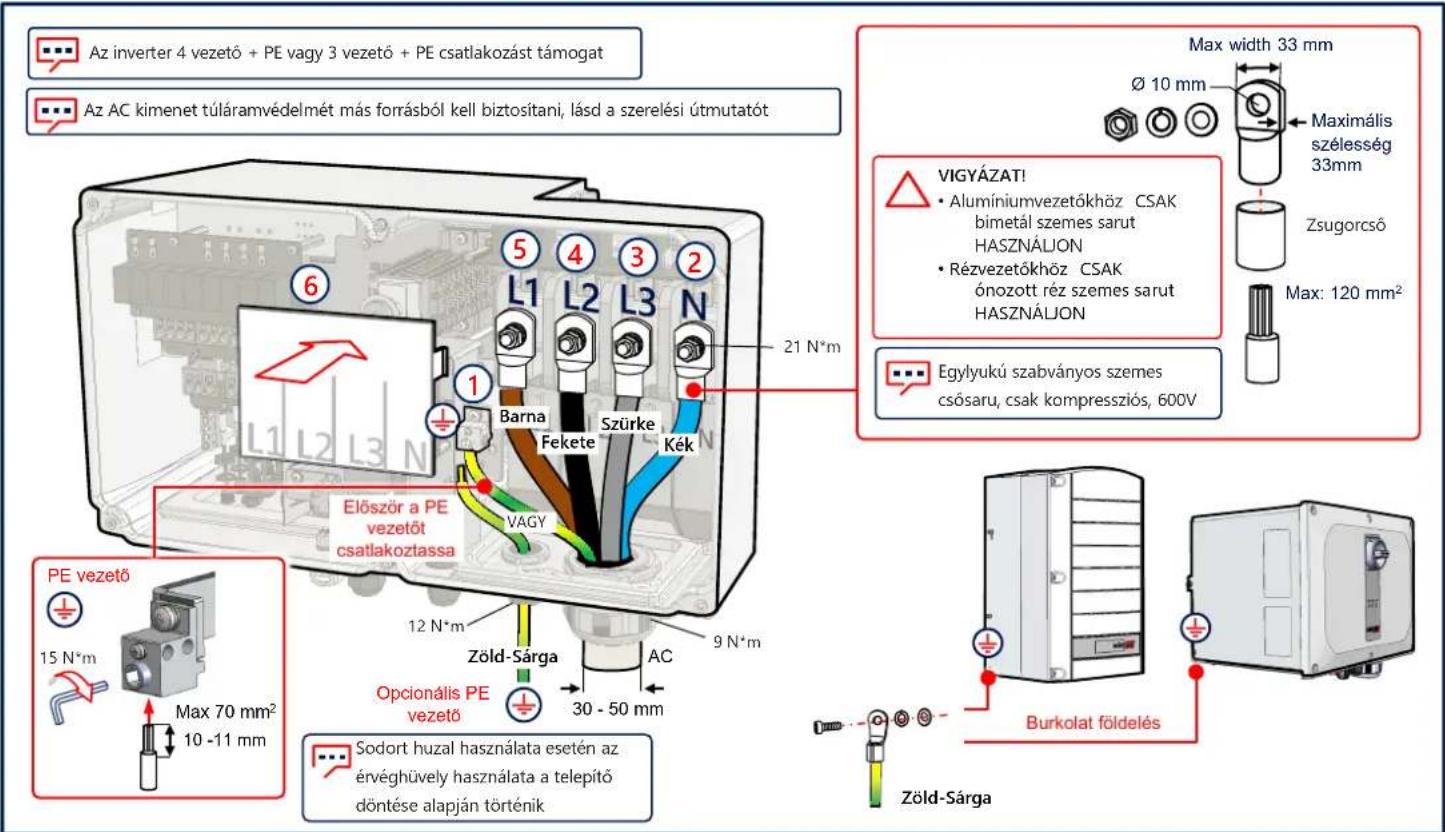

Az AC és a Védőfold csatlakoztatása (PE)

LAN kommunícão

10

solar

11

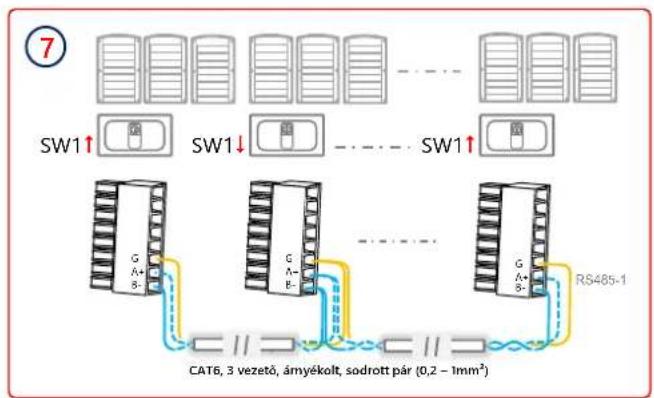

Több inverter csatlakozása RS485-ön

Wifi kommuníció csatlakoztatása (Opcionális)

solar200

12

solar edge

13

Mobilnetes kommuníció csatlakoztatása (Opcionális)

A fedlapok telepitése

solar edge

14

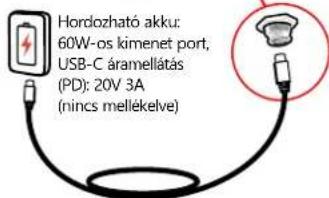

Előzetes üzembe helyezés, ha az áramelláts (AC) nincs csatlakoztatva (1. lehetőség)

Töltsle a SolarEdge SetApp-ot

Alitsa a DC-kapcsolot be allasba

Csatlakoztassa a hordozhato akkut

Inditsa el a SetAppot es kovesse az utasitasait

1meter,apa-apa cstlakozo,USB-C (nincs mellekelve)

Üzembe helyezés DC és AC áramellátással (2. lehetőség)

16

Töltsle a SolarEdge SetApp-ot

Kapcsolja be az
áramellátast

Inditsa el a SetAppot es kovesse az utasitaisait

solar2014

17

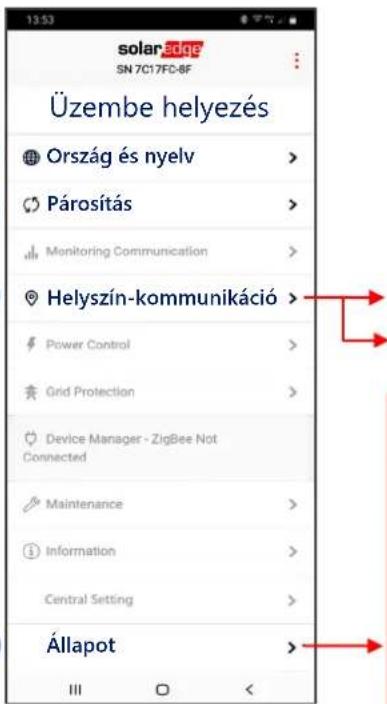

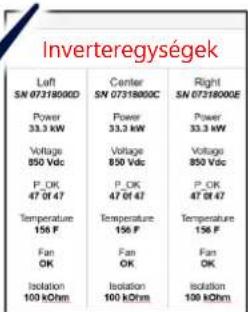

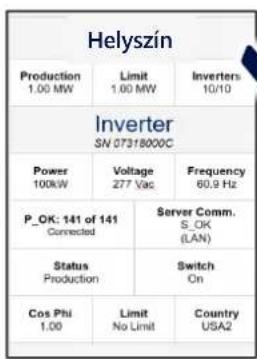

Az irányíó inverter üzembe helyezése

RS485-1 Protokoll SolarEdge Solaredge Iranyito RS485-1 Kovetó azonosítás

LED jelzések

solar edge

18

TELJ. KOMM. HIBA

Zöld Kek Piros

A rendszer energia ttermel

Az AC csatlakoztatva van, de a rendszer nem termel energiaat

Az inverter kommuníkal a felügyeleti platformmal

Rendszerhiba

solaredge

Támongatas elérhetoségei

Ha technikai problémáí vannak a SolarEdge termékekkel kapcsolatban, kérjuk, lépjen velünk kapcsolatba:

Elózetes ertés nélkül valtoztathato.
