Produkttyp	Tre-fas växelriktare med Synergy-teknik
Märke	SolarEdge
Modell	SE90KRW00IBNM4
Nominell effekt	90 kW
DC-ingångsspänning	800 V
AC-utgångsspänning	400 V tre-fas
Frekvens	50/60 Hz
Vikt	40 kg
Mått (B x H x D)	800 x 600 x 300 mm
Strömförsörjning	Nät AC, solpaneler DC
Teknik	Synergy med effektoptimerare
Huvudfunktioner	DC/AC-omvandling, effektoptimering, övervakning, kommunikation
Kommunikation	LAN, Wi-Fi (valfritt), RS485, GSM (valfritt)
Kompatibilitet	SolarEdge optimerare
Antal DC-ingångar	Flera (beroende på konfiguration)
Kylning	Inbyggd fläkt
Skyddsklass	IP65
Drifttemperatur	-20°C till +60°C
Underhåll och rengöring	Rengör med torr trasa, kontrollera anslutningar årligen
Säkerhet	Överspänningsskydd, nödstopp, jordning
Reservdelar och reparerbarhet	Kontakta SolarEdge-support, reparation av auktoriserad tekniker
Garanti	12 år
Allmän information	Uppfyller europeiska standarder, design för utomhusbruk

Vanliga frågor - SE90KRW00IBNM4 SolarEdge

Hur installerar jag SolarEdge SE90K växelriktaren?

Installationen måste utföras av en kvalificerad yrkesperson. Följ snabbinstallationsguiden: fäst enheten på väggen, anslut DC- och AC-kablar, anslut kommunikationen, och utför sedan idrifttagning via appen SolarEdge SetApp.

Vad betyder lamporna på växelriktaren?

Lamporna är: Grön (elproduktion), Blå (aktiv kommunikation), Röd (systemfel). Blinkningar indikerar specifika statusar som beskrivs i manualen.

Hur ansluter jag effektoptimerarna?

Optimerarna ansluts i serie mellan solpanelerna. Använd SolarEdge Designer för planering och SolarEdge Mapper för att skanna QR-koder och kartlägga optimerarna.

Hur utför jag idrifttagning via SetApp?

Ladda ner appen SolarEdge SetApp på din smartphone. Slå på växelriktaren, starta appen och följ instruktionerna för att konfigurera platsen, optimerarna och kommunikationen.

Vilka säkerhetsåtgärder ska vidtas före installation?

Innan något ingrepp, koppla bort AC- och DC-strömförsörjning. Vänta 5 minuter efter avstängning för att ladda ur kondensatorerna. Bär personlig skyddsutrustning.

Hur ansluter jag solpanelernas strängar?

Anslut varje panelsträng till en DC-ingång på växelriktaren. Använd lämpliga kabelskor: bimetall för aluminium, förtent koppar för koppar. Respektera polariteten.

Vad gör jag vid kommunikationsfel?

Kontrollera LAN-, Wi-Fi- eller RS485-anslutningarna. Starta om växelriktaren och routern. Om problemet kvarstår, kontakta SolarEdge-support.

Hur underhåller jag växelriktaren?

Rengör utsidan med en torr trasa. Kontrollera anslutningar och ventilation en gång om året. Blockera inte luftintag. Anlita en tekniker för interna ingrepp.

Vilka kommunikationskablar är kompatibla?

Använd Ethernet (LAN)-kablar för trådbunden kommunikation, eller inbyggt Wi-Fi. För RS485, använd en skärmad tvinnad parkabel. GSM-modulen är valfri.

Hur kontaktar jag SolarEdge teknisk support?

Besök den officiella webbplatsen https://www.solaredge.com/service/support för att hitta kontaktuppgifter för din region. Ha serienumret och problembeskrivningen redo.

BRUKSANVISNING SE90KRW00IBNM4 SolarEdge

3-fas växelriktare med synergiteknik

Snabbinfallationsguide

PN:SExxK-xxxxlxxxx

For Europa, APAC och Sydafrika Version 1.3

solar edge

Teckenförklaring

OBS!

Denna symbol anger information avsedd till att hjälpa.
användaren att utnyttjaprodukten pa optimalt vis.

OBSERVERA!

Anger en fara. Den uppmarksammar ett forfarande som, om det inte utffors korrekt erller foljs, skulle kunna leda till skada pa aller forstorelse av Produkten. Fortsatt inte after en observationsanvising on de indikerade forhallandena inte forstas och foljs helt.

WARNING!

Anger en fara. Den uppmarksammar ett forfarande som, om det inte utfors korrekt ellere foljs, skulle kunna leda till personskada ellodsfall. Fortsatt inte after en varningsanvising tills de angivna forhallandena forstas och foljs till fullo.

Skär inte kabelkontakter

Denna symbol visas vid jordningspunkter i SolarEdgehandboken och pa utrustningen.

Slä PÄ/AV väexelströmbrytaren till huvudkretskortet och vänta 5 minuter

Slå PÅ/AV likströmbytaren på synergihanteraren och vänta 5 minutes (Gäller endast För modeller med likströmbytare)

SPARA DESSA ANVISNINGAR - Denna handbok innehaller viktiga anvisninger for 3-fas vaxelriktaren som ska foljas under installation och unterhall. Anvandande av denna utrustning på ett satt som uttrycklagen inte specificerats i detta document kan asidosatta skyddsfunktioner i ultrasningen

Anslut ingäng frän modul

Använd en dubbel ingängsoptimerare (P800p) for parallellkoppling av tvä solceller erler använd en grenkabel for att ansluta tvä solceller till en enkel ingängsoptimerare.

solar edge

2

Upprätthälla avständ

solar edge

3

solar2017

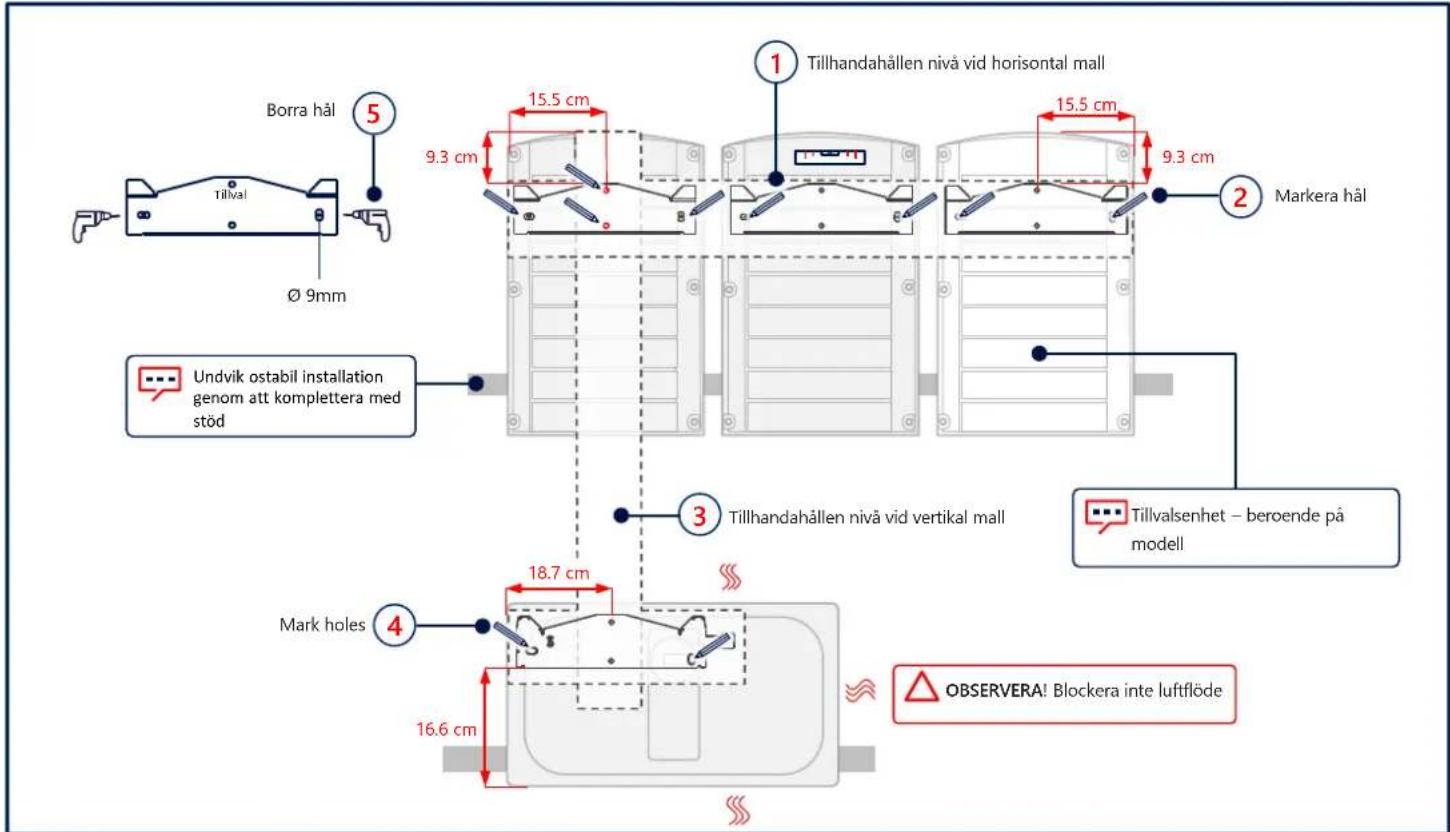

Markera och borra hal

4

Borttagning av skydd

solar edge

7

1

WARNING
FRANKOPPLA STRÖM INNAN INSTALLATION PABÖRJAS

solar edge

8

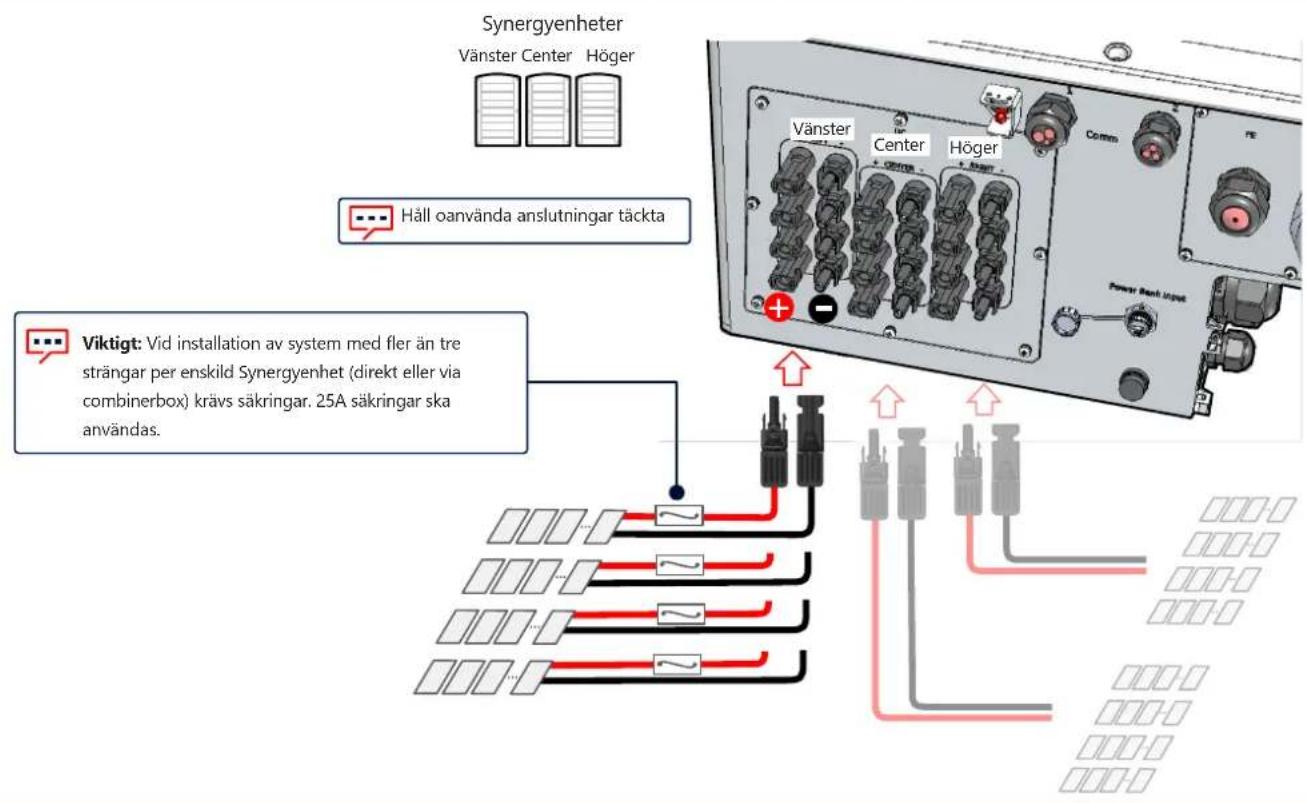

Anslutning av solcellsträngar

Anslut PV-strängar genom enkel dc-ingång

solar 2017

8

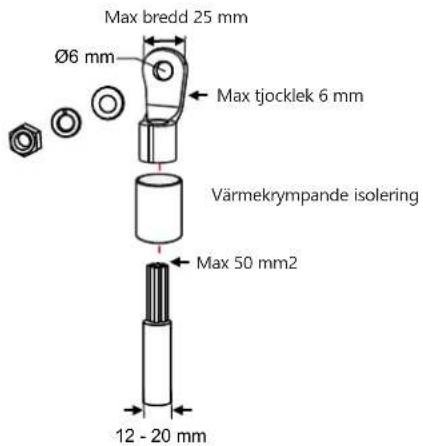

CAUTION!

• ANVÄND ENDAST kabelskor i bimetall for aluminiumträdar
  ANVANDENDASTfortennade kabelskor for kopparledninger

Funktionsjord av DC-sidans negativa aller positiva pol ar forbjudet d'a vaxelrikanten saknar transformator. Jordning av modulramer ullontagesystem ar tillatet

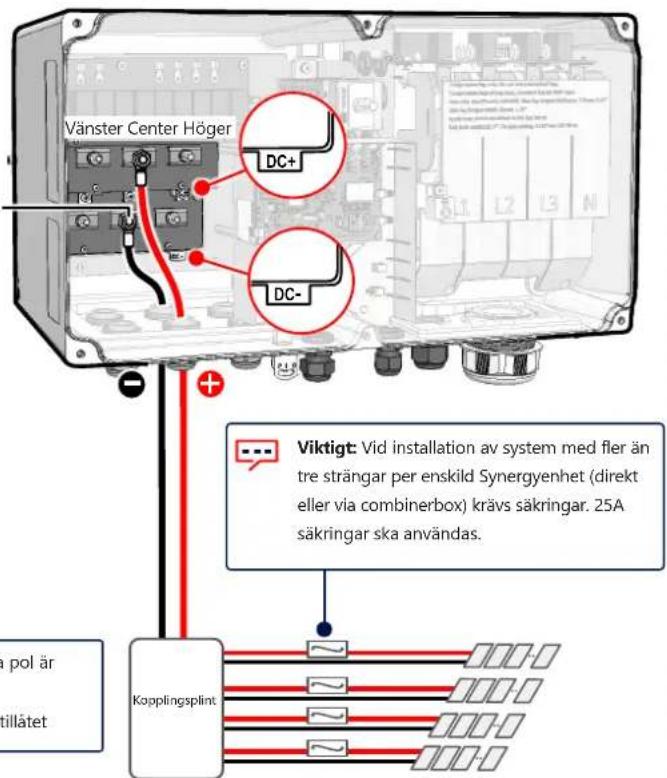

Synergyenheter

Vänster Center Hoge

5.7 N*m

Viktigt: Vid installation av system med fler an tre strängar per enskild Synergyenhet (direkt ell er via combinerbox) kravs sakringar. 25A sakringar ska anvandas.

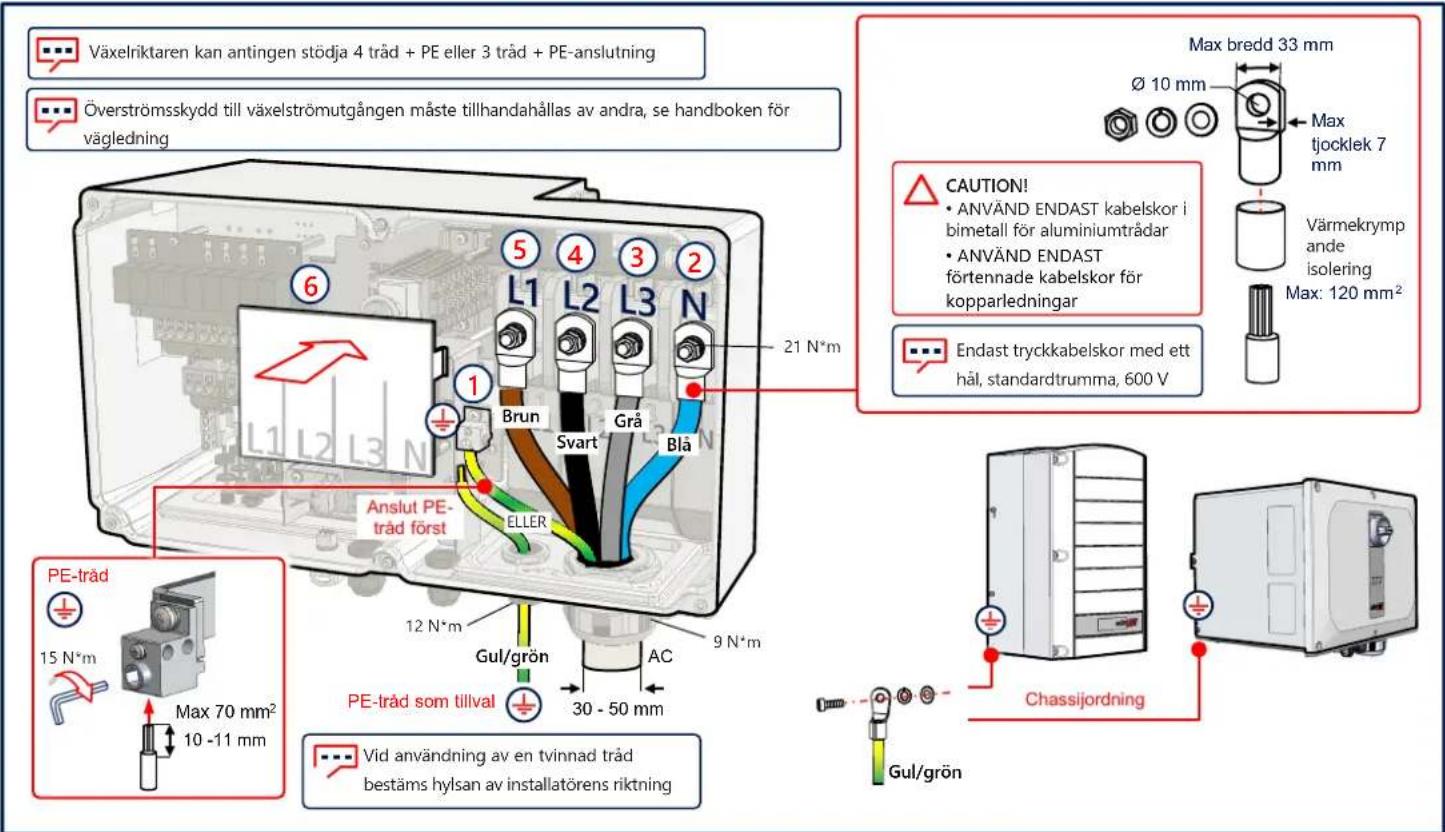

Anslutning vãxelström och skyddande jord (PE)

LAN-kommunikation

solar 2017

10

solar edge

11

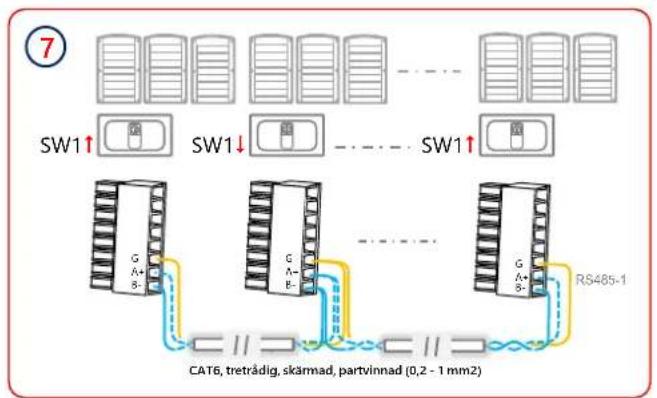

RS485-anslutning av flera vãxelriktare

Wi-Fi-kommunikation (Tillval)

solar 2017

12

solar edge

13

För-driftsätting innan AC ar ansluten (Tillval 1)

Installar skydd

solar 2017

14

solar edge

15

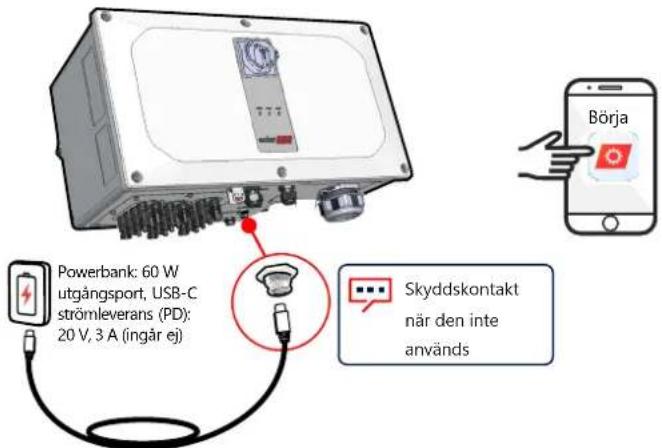

Driftsätting före)när likström inte ar ansluten (Tillval 1)

Laddaner SolarEdge SetApp

Slapa (1) likstromsbrytare

Anslut powerbank

Starta och folj SetApp

1 m, hane till hane, USB-C (ingar ej)

Driftsattning med vaxel- och likström (Tillval 2)

16

Ladda ner SolarEdge SetApp

Slā pá ström

Starta och folj SetApp

solar2014

17

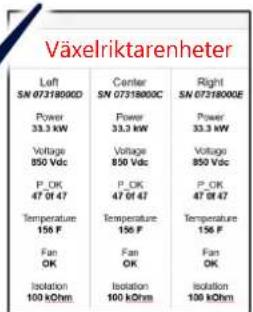

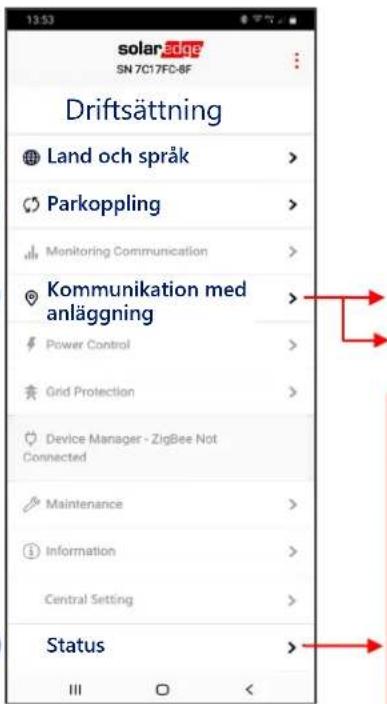

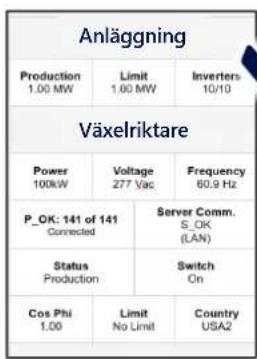

Driftsätting av primär växelriktare

RS485-1 Protokoll SolarEdge Primar SolarEdge RS485-1 Detektering av fõljare

LED-indikationer

solar 2017

18

STROM KOMM FEL

Grön Blå Röd

System producerar ström

Växelspänning ar ansluten, men systemet producerar inte ström

VäxelriktareCOMMUNICERAMedmonitoreringsportalen

Systemfel

solaredge

Support Kontaktinformation

Om du har tekiska problem avseende

SolarEdgeprodukter, vänligen kontakta oss:

Kan komma att andras utan vidare meddelande.

Upphovsratt © SolarEdge Inc. Alla

rattigheterforbehalla. Mars 2021.
