Produkttyp	Tre-fas växelriktare med Synergy-teknik
Märke	SolarEdge
Modell	SE66.6KRW00IBNM4
Märkeffekt	66,6 kW
Mått (B x H x D)	1008 x 1168 x 400 mm (uppskattning enligt guiden)
Totalvikt	Cirka 68 kg (18 kg vänster/höger enhet + 32 kg central enhet)
DC-ingångsspänning	Upp till 900 V (beroende på konfiguration)
AC-utgångsspänning	400 V tre-fas (typiskt Europa)
Utgångsfrekvens	50/60 Hz
Antal DC-ingångar	Upp till 3 strängar per Synergy-enhet (max 9 strängar totalt)
Skydd	Överström, överspänning, isolationsfel, överhettning
Kommunikation	Ethernet, RS485, Wi-Fi (tillval), mobilmodem (tillval)
Kompatibel med	SolarEdge effektoptimerare
Applikationer	Solcellsinstallationer för bostäder och kommersiella
Drifttemperatur	-25°C till +60°C (nedräkning över 45°C)
Kapslingsklass	IP65 (utomhus)
Standarder	CE, VDE, IEC 62109, överensstämmer med lokala föreskrifter
Garanti	12 år standard (förlängningsbar)
Underhåll och rengöring	Rengör med en torr och mjuk trasa. Kontrollera ventilationsgallren var 6:e månad.
Reservdelar och reparerbarhet	Kontakta SolarEdge tekniska support för reservdelar och reparationer.

Vanliga frågor - SE66.6KRW00IBNM4 SolarEdge

Hur installerar jag SolarEdge SE66.6K-växelriktaren?

Följ den medföljande snabbinstallationsguiden. Se till att följa säkerhetsavstånden: 1 m fritt framför växelriktaren, 10 cm på sidorna och 40 cm ovanför. Montera växelriktaren på en solid vägg med hjälp av borrmallen. Anslut DC-kablarna från optimerarna, sedan AC-kabeln. Sätt DC-omkopplaren i ON-läge och använd appen SolarEdge SetApp för idrifttagning.

Hur ansluter jag effektoptimerarna?

Optimerarna ansluts i serie på en PV-sträng. Varje optimerare monteras på panelens ram med M6-skruvar (åtdragningsmoment 9,5 N·m). Anslut optimerarens ingång till panelen och utgången till strängen. Kontrollera polariteten. För dubbelingångsoptimerare (P800p) kan du ansluta två paneler parallellt.

Hur gör jag idrifttagning av växelriktaren?

Ladda ner appen SolarEdge SetApp på din smartphone. Sätt DC-omkopplaren i ON-läge, anslut sedan till växelriktaren via Bluetooth. Följ stegen i appen: välj land och språk, para ihop optimerarna, konfigurera kommunikation (Ethernet, Wi-Fi eller RS485), ställ in effektgränser och nätverksskyddsparametrar.

Vad gör jag om växelriktaren visar ett fel?

Indikatorlamporna visar status: grönt (produktion), blått (kommunikation), rött (fel). Se i manualen för att identifiera felkoden. Vanliga orsaker inkluderar för hög strängspänning, isolationsfel eller överhettning. Kontrollera anslutningar, ventilation och kablage. Kontakta teknisk support vid behov.

Hur konfigurerar jag Wi-Fi- eller Ethernet-kommunikation?

För Ethernet, anslut en RJ45-kabel till COMM 1-porten på växelriktaren. För Wi-Fi, anslut den valfria Wi-Fi-adaptern och följ proceduren i SetApp. Välj nätverk och ange lösenord. Växelriktaren måste registreras på SolarEdge övervakningsplattform för fjärrövervakning.

Vilka kabeldiametrar accepteras för AC-anslutning?

AC-anslutningen accepterar kablar upp till 120 mm² (koppar) eller 70 mm² (aluminium). Använd bimetallkabelskor för aluminium och förtennade kopparkabelskor för koppar. Åtdragningsmomentet är 15 N·m för AC-anslutningsplinten. Följ färgerna: brun (L1), svart (L2), grå (L3), blå (N), gul/grön (PE).

Kan växelriktaren installeras utomhus?

Ja, växelriktaren är klassad IP65 och kan installeras utomhus. Respektera ett fritt utrymme på minst 1 m framför växelriktaren för underhåll. Utomhus, installera den i skugga om möjligt, och håll ett avstånd på 20 cm bakom växelriktaren om den genomsnittliga årstemperaturen överstiger 25°C.

Hur rengör jag växelriktaren?

Använd en torr och mjuk trasa för att torka av höljet. Använd aldrig vatten, slipande rengöringsmedel eller lösningsmedel. Kontrollera regelbundet ventilationsgallren för att undvika dammansamling. Dammsug vid behov med en dammsugare på låg effekt.

Vad är den typiska livslängden för växelriktaren?

SolarEdge-växelriktaren har en uppskattad livslängd på över 20 år. Standardgarantin är 12 år, med möjlighet till förlängning upp till 20 eller 25 år. Komponenter som fläktar kan behöva bytas efter 10-15 år.

Var kan jag hitta eftermarknadsservice och reservdelar?

Kontakta SolarEdge tekniska support via deras webbplats: https://www.solaredge.com/service/support. För reservdelar, kontakta din auktoriserade installatör eller officiella återförsäljare. Använd endast originaldelar från SolarEdge för att garantera säkerhet och prestanda.

BRUKSANVISNING SE66.6KRW00IBNM4 SolarEdge

3-fas växelriktare med synergiteknik

Snabbin Installationsguide

PN: SExxK-xxxxlxxxx

För Europa, APAC och Sydafrika Version 1.3

Teckenförklaring

OBS!

Denna symbol anger information avsedd till att hjälpa användaren att utnyttja produkten på optimalt vis.

OBSERVERA!

Anger en fara. Den uppmärksammar ett förfarande som, om det inte utförs korrekt eller följs, skulle kunna leda till skada på eller förstörelse av produkten. Fortsätt inte efter en observationsanvisning om de indikerade förhållandena inte förstås och följs helt.

WARNING!

Anger en fara. Den uppmärksammar ett förfarande som, om det inte utförs korrekt eller följs, skulle kunna leda till personskada eller dödsfall. Fortsätt inte efter en varningsanvisning tills de angivna förhållandena förstås och följs till fullo.

Denna symbol visas vid jordningspunkter i SolarEdgehandboken och på utrustningen.

Slå PÅ/AV växelströmbrytaren till huvudkretskortet och vänta 5 minuter

Slå PÅ/AV likströmbrytaren på synergihanteraren och vänta 5 minuter (Gäller endast för modeller med likströmbrytare)

Skär inte kabelkontakter

SPARA DESSA ANVISNINGAR – Denna handbok innehåller viktiga anvisningar för 3-fas växelriktaren som ska följas under installation och underhåll. Användande av denna utrustning på ett sätt som uttryckligen inte specificerats i detta document kan åsidosätta skyddsfunktioner i utrusningen

Använd SolarEdge Designer för att designa SolarEdgesystem https://designer.solaredge.com

Ladda ner SolarEdge Mapper för att mappa effektoptimerare

Laddaner

[NO TEXT]

[NO TEXT]

solar edge

1

Slutför registrering av anläggning och fysisk layout i monitoreringsportalen

4

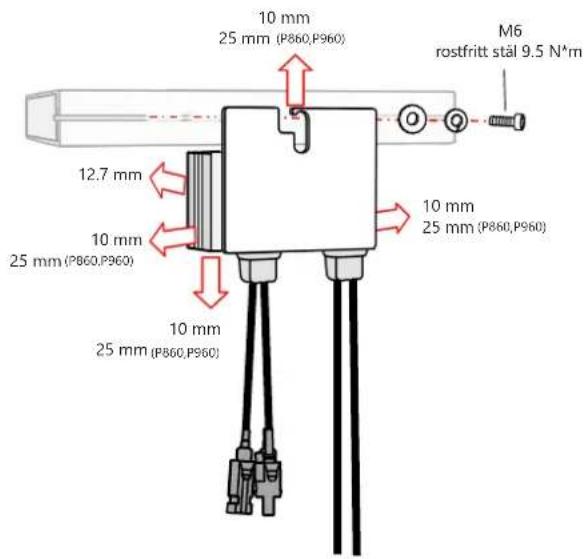

Installera effektoptimerare

10 mm 25 mm (P860,P960) M6 rostfritt stäl 9.5 N*m 12.7 mm 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960)

solaredge

2

Upprätthålla avständ

solaredge

3

Avständ inomhus 20 cm där ärlig genomsnittlig högsta temperatur är lika med eller över 25 °C Avständ utomhus 10 cm 40 cm 15 cm 5 cm VARNING! Utrymmet framför växelriktaren måste hållas fritt av åtminstone en meter OBSERVERA! Blockera inte luftflöde Horisontell installation Håll mer än 10° På gallernät På metallbakstycke 30 cm Baksida mot baksida 100.8 cm 40 cm 116.8 cm 40 cm

solaredge

4

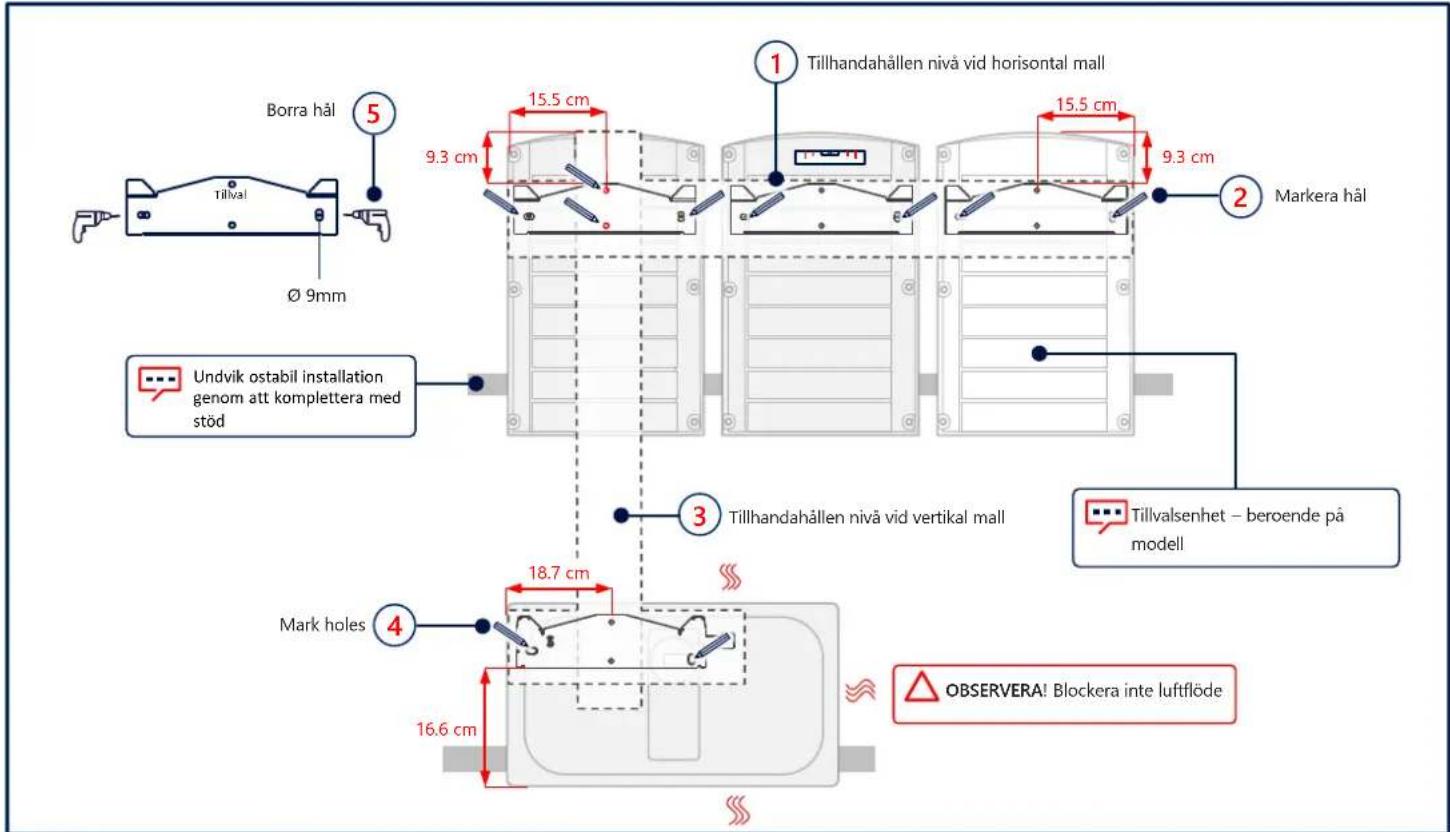

Markera och borra hål

Borra hål Ø 9mm 1 Tillhandahållen nivå vid horizontal mall 15.5 cm 9.3 cm 15.5 cm 9.3 cm Markera hål Undvik ostabil installation genom att komplettera med stöd 3 Tillhandahållen nivå vid vertikal mall Mark holes 18.7 cm 16.6 cm Tillvalsenhet – beroende på modell OBSERVERA! Blockera inte luftflöde

1 2 3 4 4 N*m 4 N*m För vänster- eller högerenheter, använd bara den yttre skruven 32KG

solaredge

6

Anslut kablar enligt märkning 1 2 3 OBSERVERA! Blockera inte luftflöde

Borttagning av skydd

solaredge

7

solar edge

8

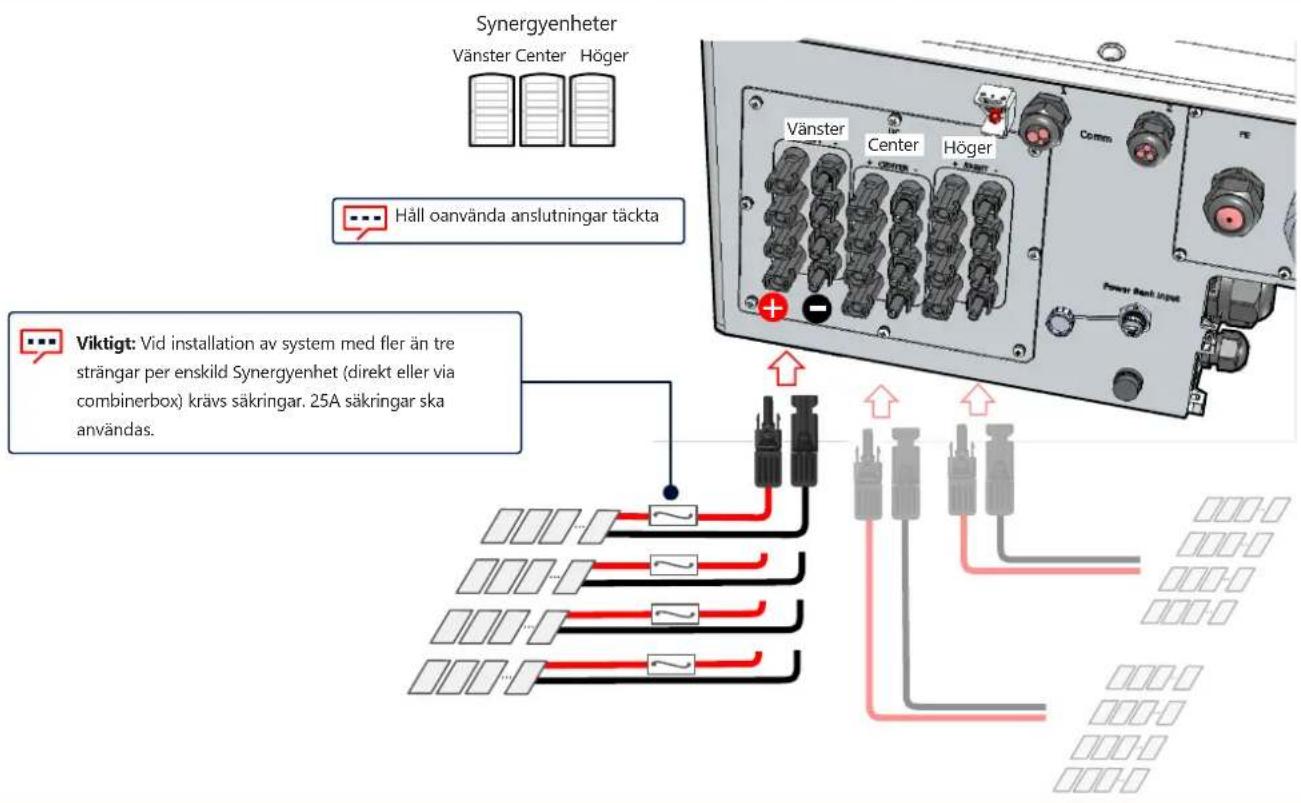

Anslutning av solcellsträngar

Synergyenheter Vänster Center Höger Häll oanvända anslutningar täckta Viktigt: Vid installation av system med fler än tre strängar per enskild Synergyenhet (direkt eller via combinerbox) krävs säkringar. 25A säkringar ska användas.

Anslut PV-strängar genom enkel dc-ingång

solaredge

8

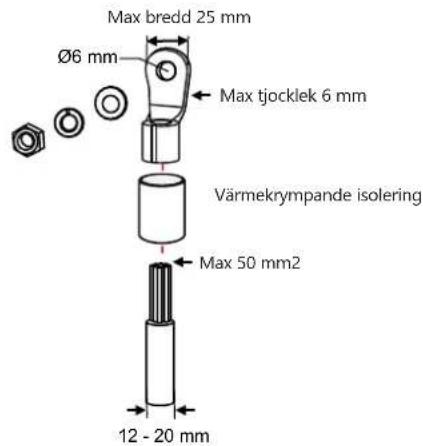

CAUTION!

• ANVÄND ENDAST kabelskor i bimetall för aluminiumtrådar
• ANVÄND ENDAST förtennade kabelskor för kopparledningar

Max bredd 25 mm Ø6 mm Max tjocklek 6 mm Värmekrympande isolering Max 50 mm2 12 - 20 mm

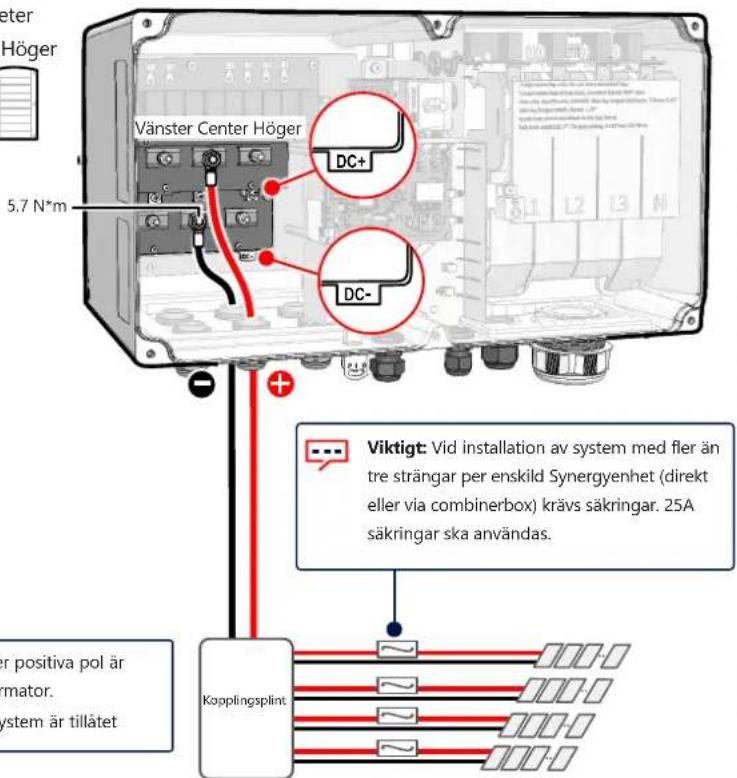

Synergyenheter
Vänster Center Höger

Vänster Center Höger DC+ DC- Kopplingsplint Viktigt: Vid installation av system med fler än tre strängar per enskild Synergyenhet (direkt eller via combinerbox) krävs säkringar. 25A säkringar ska användas.

Funktionsjord av DC-sidans negativa eller positiva pol är förbjudet då växelriktaren saknar transformator. Jordning av modulramar eller montagesystem är tillåtet

solar edge

9

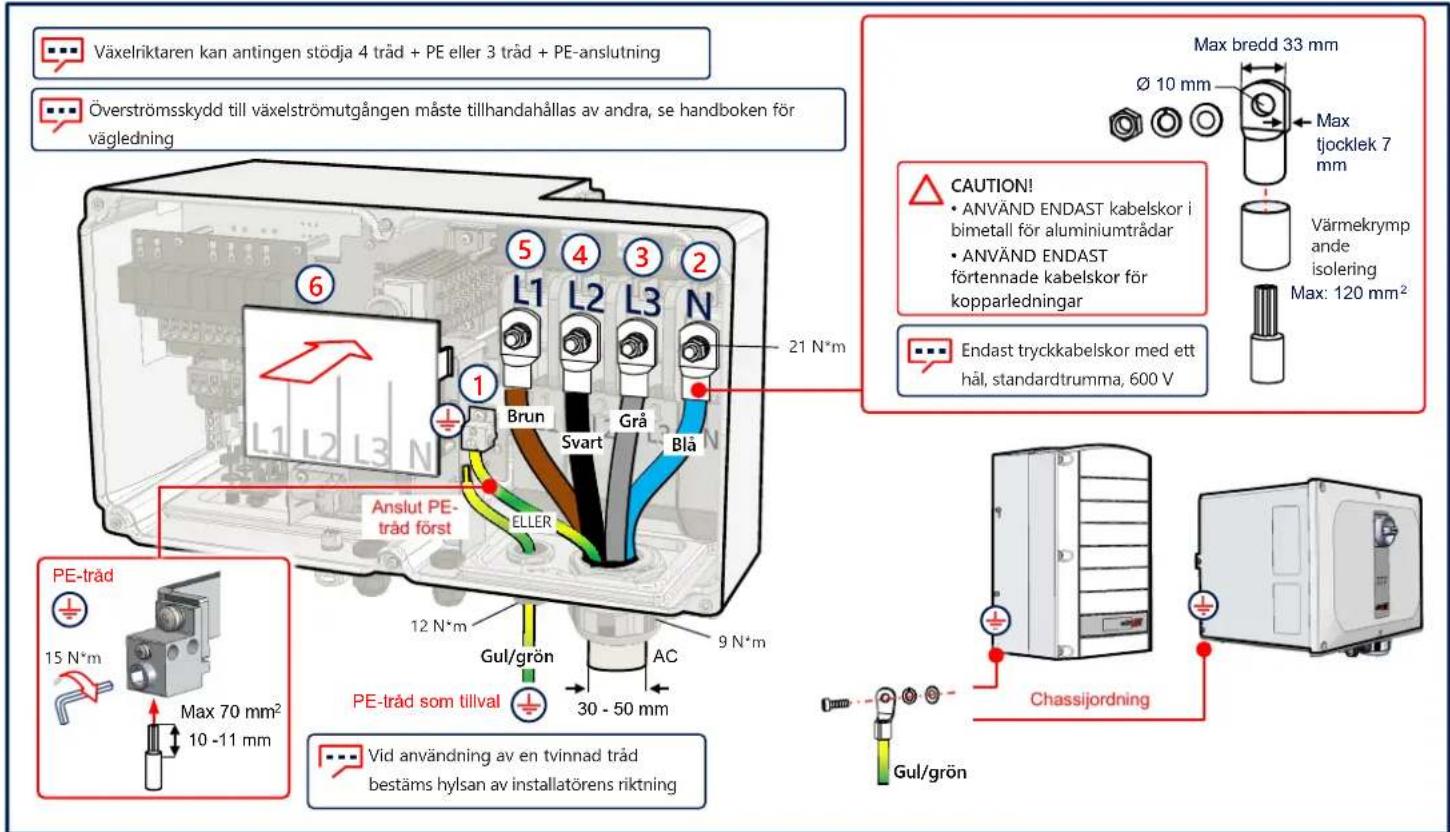

Anslutning växelström och skyddande jord (PE)

Växelriktaren kan antingen stödja 4 träd + PE eller 3 träd + PE-anslutning Överströmsskydd till växelströmutgången måste tillhandahållas av andra, se handboken för vägledning 6 5 4 3 2 L1 L2 L3 N 21 N*m Brun Svart Grå Blå ELLER Anslut PE- träd först 12 N*m Gul/grön AC 9 N*m PE-träd 15 N*m Max 70 mm² 10 -11 mm PE-träd som tillval 30 - 50 mm Vid användning av en tvinnad träd bestäms hylsan av installatörens riktning Max bredd 33 mm Ø 10 mm Max tjocklek 7 mm Värmekrymp ande isolering Max: 120 mm² Endast tryckkabelskor med ett häl, standardtrumma, 600 V Chassijordning Gul/grön

LAN-kommunikation

solar edge

10

COMM 1 5.5 N*m Ethernet

solaredge

11

RS485-anslutning av flera växelriktare

COMM 2 1 2 4 N*m SW1⑥ 7 SW1↑ SW1↓ SW1↑ G A+ S- G A- E- G A+ S- RS485-1 CAT6, treträdig, skamnad, partvinnad (0,2 - 1 mm2) 5 3 G A+ B- 4

Wi-Fi-kommunikation (Tillval)

För-driftsättning innan AC är ansluten (Tillval 1)

⑤ ↓ ② 3 5.5 N*m ① ④

Installerar skydd

solaredge

14

3.5 N*m ③ ② 1 2 3 5 6 7 8 9 aolarisat 2 4

L1 L2 L3 N ①

solar edge

15

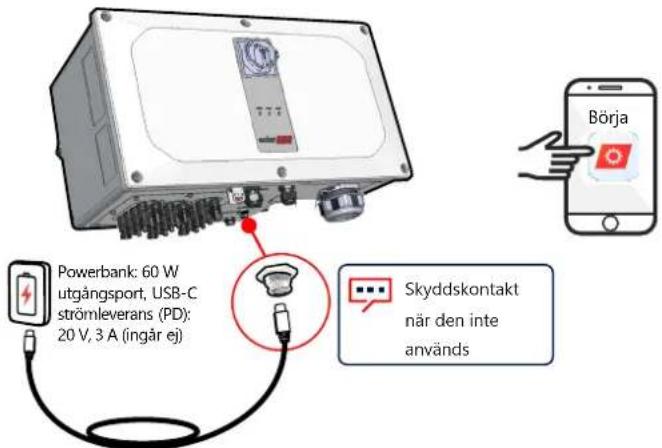

Driftsättning före när likström inte är ansluten (Tillval 1)

Ladda ner SolarEdge SetApp

Slå på (1) likströmsbrytare

Anslut powerbank

Starta och följ SetApp

Powerbank: 60 W utgångsport, USB-C strömleverans (PD): 20 V, 3 A (ingår ej) Skyddskontakt när den inte används

1 m, hane till hane, USB-C (ingår ej)

Driftsättning med växel- och likström (Tillval 2)

solaredge

16

Ladda ner SolarEdge SetApp

Slå på ström

Starta och följ SetApp

Driftsättning av primär växelriktare

1
2
3

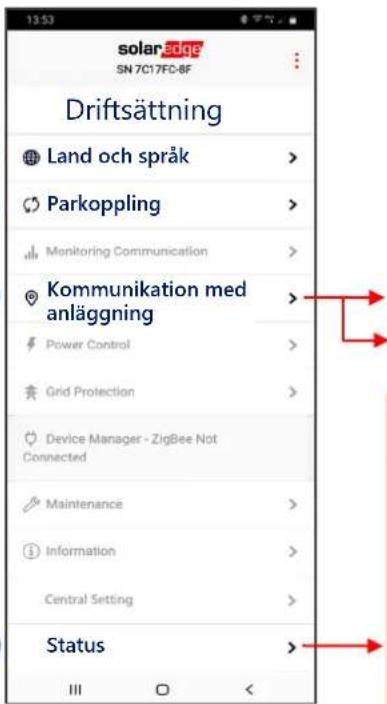

solarEdge SN 7C17FC-8F Driftsättning Land och språk > Parkoppling > Monitoring Communication > Kommunikation med anläggning > Power Control > Grid Protection > Device Manager - ZigBee Not Connected Maintenance > Information > Central Setting > Status >

RS485-1 → Protokoll → SolarEdge → Primär SolarEdge RS485-1 → Detektering av följare

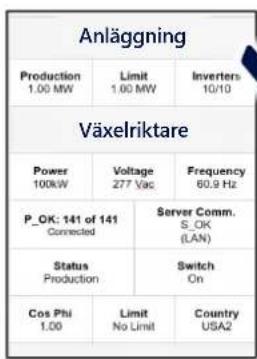

Anläggning Production Limit Inverters 1.00 MW 1.00 MW 10/10 Växelriktare Power Voltage Frequency 100kW 277 Vac 60.9 Hz P_OK: 141 of 141 Server Comm. Connected S_OK (LAN) Status Switch Production On Cos Phi Limit Country 1.00 No Limit USA2

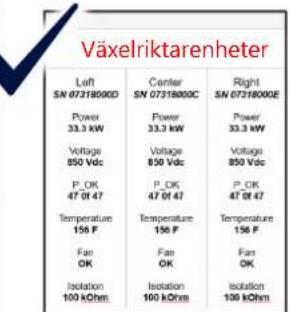

Växelriktarenheter Left Center Right SN 0731800GD SN 07318000C SN 07318000E Power Power Power 33.3 kW 33.3 kW 33.3 kW Voltage Voltage Voltage 850 Vdc 850 Vdc 850 Vdc P_OK P_OK P_OK 47°F 47°F 47°F 47°F Temperature Temperature Temperature 156 F 156 F 156 F Fan Fan Fan OK OK OK Isolation Isolation Isolation 100 kΩ/m 100 kΩ/m 100 kΩ/m

4

LED-indikationer

solaredge

STRÖM KOMM FEL

Grön Blå Röd

System producerar ström

Växelspänning är ansluten, men systemet producerar inte ström

Växelriktare kommunicerar med monitoreringsportalen

Systemfel

solaredge

Support Kontaktinformation

Om du har tekniska problem avseende

SolarEdgeprodukter, vänligen kontakta oss:

Kan komma att ändras utan vidare meddelande.

Upphovsrätt © SolarEdge Inc. Alla rättigheter förbehållna. Mars 2021.
