Ürün Tipi	Synergy teknolojili üç fazlı inverter
Marka	SolarEdge
Model	SE66.6KRW00IBNM4
Nominal Güç	66,6 kW
Boyutlar (G x Y x D)	1008 x 1168 x 400 mm (kılavuza göre tahmini)
Toplam Ağırlık	Yaklaşık 68 kg (sol/sağ ünite 18 kg + merkez ünite 32 kg)
DC Giriş Gerilimi	900 V'a kadar (yapılandırmaya bağlı olarak)
AC Çıkış Gerilimi	400 V üç fazlı (tipik Avrupa)
Çıkış Frekansı	50/60 Hz
DC Giriş Sayısı	Synergy birimi başına 3 diziye kadar (toplamda maksimum 9 dizi)
Koruma	Aşırı akım, aşırı gerilim, izolasyon hatası, aşırı ısınma
İletişim	Ethernet, RS485, Wi-Fi (isteğe bağlı), hücresel modem (isteğe bağlı)
Uyumlu	SolarEdge güç optimize edicileri
Uygulamalar	Konut ve ticari fotovoltaik kurulumları
Çalışma Sıcaklığı	-25°C ila +60°C (45°C'nin üzerinde güç azaltımı)
Koruma Sınıfı	IP65 (dış mekân)
Standartlar	CE, VDE, IEC 62109, yerel düzenlemelere uygun
Garanti	12 yıl standart (uzatılabilir)
Bakım ve Temizlik	Kuru ve yumuşak bir bezle temizleyin. 6 ayda bir havalandırma ızgaralarını kontrol edin.
Yedek Parça ve Onarılabilirlik	Yedek parçalar ve onarımlar için SolarEdge teknik desteğiyle iletişime geçin.

Sık sorulan sorular - SE66.6KRW00IBNM4 SolarEdge

SolarEdge SE66.6K inverter nasıl kurulur?

Verilen hızlı kurulum kılavuzunu izleyin. Güvenlik mesafelerine uyun: inverterin önünde 1 metre, yanlarda 10 cm, üstte 40 cm boşluk bırakın. Delme şablonunu kullanarak inverteri sağlam bir duvara sabitleyin. Optimize edicilerden gelen DC kablolarını, ardından AC kablosunu bağlayın. DC anahtarını AÇIK konuma getirin ve devreye alma için SolarEdge SetApp uygulamasını kullanın.

Güç optimize edicileri nasıl bağlanır?

Optimize ediciler bir PV dizisine seri olarak bağlanır. Her optimize edici, M6 vidalar (tork 9,5 N·m) kullanılarak panel çerçevesine sabitlenir. Optimize edicinin girişini panele, çıkışını ise diziye bağlayın. Polariteyi kontrol edin. Çift girişli optimize ediciler (P800p) için iki paneli paralel olarak bağlayabilirsiniz.

İnverterin devreye alınması nasıl yapılır?

Akıllı telefonunuza SolarEdge SetApp uygulamasını indirin. DC anahtarını AÇIK konuma getirin, ardından Bluetooth üzerinden invertöre bağlanın. Uygulamadaki adımları izleyin: ülke ve dil seçin, optimize edicileri eşleştirin, iletişimi yapılandırın (Ethernet, Wi-Fi veya RS485), güç limitlerini ve şebeke koruma parametrelerini ayarlayın.

İnverter bir hata gösterirse ne yapmalı?

LED göstergeler durumu belirtir: yeşil (üretim), mavi (iletişim), kırmızı (hata). Hata kodunu belirlemek için kılavuza bakın. Yaygın nedenler: yüksek dizi gerilimi, izolasyon hatası veya aşırı ısınma. Bağlantıları, havalandırmayı ve kabloların durumunu kontrol edin. Gerekirse teknik desteğe başvurun.

Wi-Fi veya Ethernet iletişimi nasıl yapılandırılır?

Ethernet için, invertörün COMM 1 portuna bir RJ45 kablosu bağlayın. Wi-Fi için, isteğe bağlı Wi-Fi adaptörünü takın ve SetApp'teki prosedürü izleyin. Ağı seçin ve şifreyi girin. Uzaktan izleme için inverterin SolarEdge izleme platformuna kaydedilmesi gerekir.

AC bağlantısı için kabul edilen kablo çapları nelerdir?

AC bağlantısı, 120 mm²'ye kadar (bakır) veya 70 mm²'ye kadar (alüminyum) kabloları kabul eder. Alüminyum için bimetal pabuçlar, bakır için kalaylı bakır pabuçlar kullanın. AC terminal bloğu için sıkma torku 15 N·m'dir. Renklere dikkat edin: kahverengi (L1), siyah (L2), gri (L3), mavi (N), sarı/yeşil (PE).

İnverter dış mekâna kurulabilir mi?

Evet, inverter IP65 koruma sınıfına sahiptir ve dış mekâna kurulabilir. Bakım için inverterin önünde en az 1 metre boşluk bırakın. Dış mekânda, mümkünse gölgeye kurun ve ortalama yıllık sıcaklık 25°C'yi aşıyorsa inverterin arkasında 20 cm mesafe bırakın.

İnverter nasıl temizlenir?

Gövdeyi silmek için kuru ve yumuşak bir bez kullanın. Asla su, aşındırıcı ürünler veya çözücüler kullanmayın. Toz birikmesini önlemek için havalandırma ızgaralarını düzenli olarak kontrol edin. Gerekirse düşük güçlü bir elektrikli süpürgeyle toz alın.

İnverterin tipik kullanım ömrü nedir?

SolarEdge inverterin kullanım ömrü 20 yıldan fazla olarak tahmin edilmektedir. Standart garanti 12 yıldır, 20 veya 25 yıla kadar uzatılabilir. Fan gibi bileşenler 10-15 yıl sonra değiştirilmesi gerekebilir.

Satış sonrası hizmet ve yedek parçaları nerede bulabilirim?

SolarEdge teknik desteğiyle web sitesi üzerinden iletişime geçin: https://www.solaredge.com/service/support. Yedek parçalar için yetkili kurulumcunuza veya resmi distribütöre başvurun. Güvenlik ve performansı garanti altına almak için yalnızca orijinal SolarEdge parçalarını kullanın.

KULLANIM KILAVUZU SE66.6KRW00IBNM4 SolarEdge

Sinerji Teknolojili Üç Fazlı Invertör

Hızlı Kurulum Kılavuzu

PN: SExxK-xxxxIxxxx

Avrupa, Asya Pasifik ve Güney Afrika için

Sürüm 1.3

Açıklama

NOT

Bu sembol, kullanıcıının ürünü en iyi şekilde kullanmasına yardımcı olmayı amaçlayan bilgileri belirtir.

DİKKAT!

Bir tehlikeyi belirtir. Doğru şekilde yapılmaması veya uygulanmaması durumunda ürünün zarar görmesine veya tahrip olmasına neden olabilecek bir işleme dikkat çeker. Belirtilen koşullar tam olarak anlaşılp karşılanana dek bir uyarı işaretinin ötesine geçmeyin.

UYARI!

Bir tehlikeyi belirtir. Doğru şekilde yapılmaması veya uygulanmaması durumunda yaralanma veya ölümle sonuçlanabilecek bir işleme dikkat çeker. Belirtilen şartlar tam olarak anlaşılp karşılanana dek bir uyarı notunun ötesine geçmeyin.

Kablo konnektörlerini kesmeyin

Bu sembol, SolarEdge kılavuzları ve ekipmanı üzerindeki topraklama noktalarında görünür.

Ana panodaki AC şalteri AÇIN/KAPATIN ve 5 dakika bekleyin

Sinerji Manager üzerindeki DC Güvenlik Şalterini AÇIN/KAPATIN ve 5 dakika bekleyin (Sadece DC Güvenlik Şalterli modeller için geçerlidir)

BU TALİMATLARI SAKLAYIN – Bu kılavuz, Üç Fazlı İnvertörün kurulum ve bakımı sırasında izlenmesi gereken önemli talimatları içerir. Bu ekipmanın SolarEdge tarafından sağlanan bu dökümanda belirtilmeyen bir şekilde kullanılması, bu ekipmanın sağladığı korumayı bozabilir.

Optimizerlerin Montajı

1→2→3→4→5→6

solaredge

1

1

Dizeyi tasarlamak için

SolarEdge Designer kullanın

https://designer.solaredge.com

Dize optimizerleri eşleştirmek için SolarEdge Mapper'ı indirin

Indir

[NO TEXT]

[NO TEXT]

solar edge

1

Optimizerlerin Montajı

3

Mapper ile QR kodunu tarayın

İzleme platformunda saha kaydı ve fiziksel yerleşimi tamamlayın

4
Optimizeri kurun

10 mm 25 mm (P860,P960) M6 paslanmaz çelik 9.5 N*m 12.7 mm 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960)

Optimizerlerin Montajı

Modülden gelen girisi bağlayın Çıkışı dizeye bağlayın 2:1 seri bağlantı İki PV'nin paralel bağlantısı için çift girisli bir optimizer (P800p) kullanın veya iki PV'yi tek girisli bir optimizere bağlamak için bir ayınk kablo kullanın.

solaredge

2

PV Dizisinin Bağlanması

Dizi polaritesini kontrol edin. Optimizer başına 1±0,1V değerini doğrulayın. Örnek: 8 optimizer = ~8V

Boşluğun Korunması

solaredge

3

İç Mekan Boşluğu Yıllık ortalama yüksek sıcaklığın 25°C veya üzerinde olduğu yerlerde 20 cm 15 cm Dış Mekan Boşluğu 10 cm 40 cm 5 cm UYARI! Eviricinin önündeki alan en az bir metre açık tutulmalıdır DiKKAT! Hava akışını engellemeyin Yatay Kurulum 10 ° 'den fazla tutun Örgü çit üzerinde Metal arka sac üzerinde Arka arkaya 100.8 cm 40 cm 116.8 cm 40 cm

solaredge

4

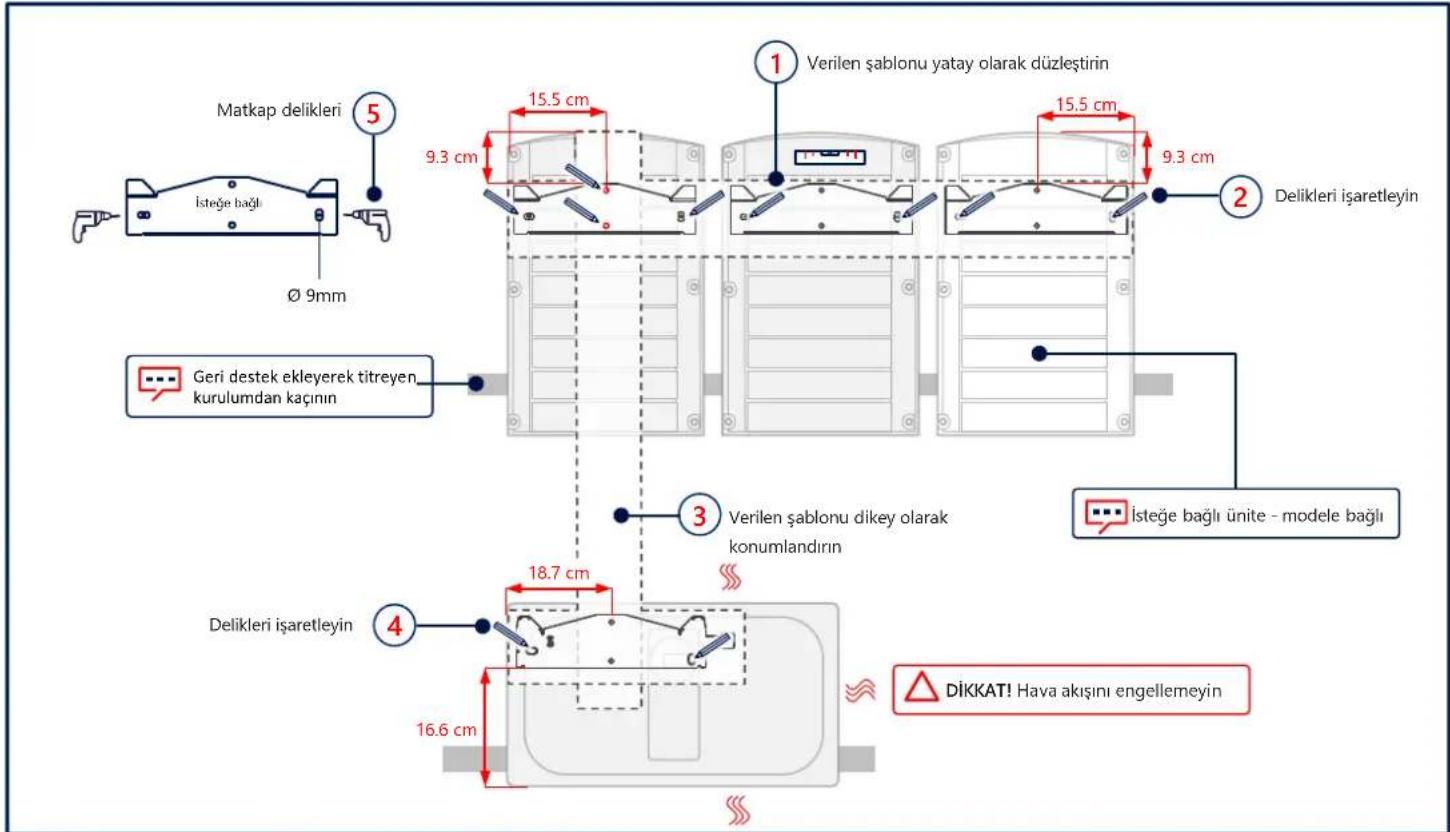

İşaretleme ve Delik Delme

Matkap delikleri 5 İsteğe bağlı Ø 9mm 15.5 cm 9.3 cm Verilen şablonu yatay olarak düzleştirin 15.5 cm 9.3 cm 2 Delikleri işaretleyin Geri destek ekleyerek titreyen kurulumdan kaçının 3 Verilen şablonu dikey olarak konumlandırın İsteğe bağlı ünite - modele bağlı 4 Delikleri işaretleyin 18.7 cm 16.6 cm DİKKAT! Hava akışını engellemeyin

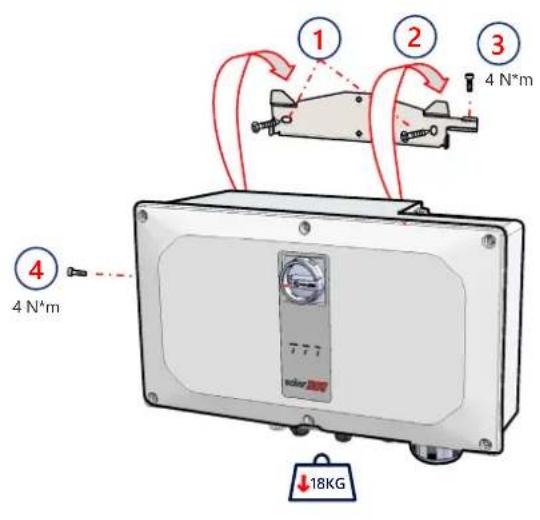

Ünitelerin Montajı

solaredge

5

1 2 3 4 N*m 4 N*m ↓18KG

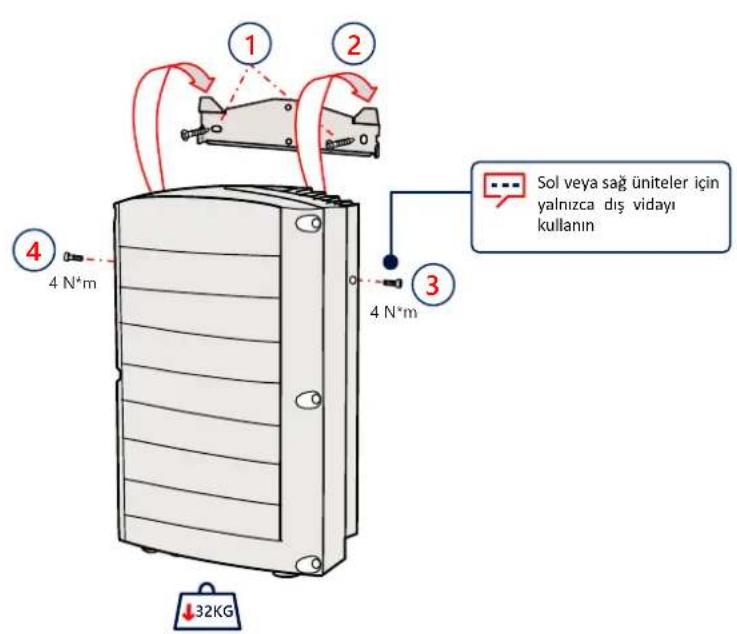

1 2 3 4 4 N*m 4 N*m Sol veya sağ üniteler için yalnızca dış vidayı kullanın ↓32KG

solaredge

6

Kabloların Bağlanması

Kabloları etiketlere göre bağlayın 1 2 3 DİKKAT! Hava akışını engellemeyin

Kapakların Çıkarılması

solaredge

7

solaredge

8

PV Dizelerinin Bağlanmas

Sinerji Üniteleri Sol Orta Sağ Kullanılmayan konektörleri kapalı tutun Önemli: Tek bir Sinerji Ünitesi başına 3'ten fazla diziye sahip bir sistem kurarken (doğrudan veya bir birleştirici kutusu aracılığıyla bağlanmış olsun), sigortalar gereklidir. SolarEdge'li sistemde 25A sigortalar kullanılmalıdır.

Tek DC Giriş ile PV Dizilerini Bağlama

solaredge

8

DIKKAT!

• Alüminyum kablolar için YALNIZCA Bi-metal kulakları KULLANIN
• Bakır kablolar için YALNIZCA bakır kalay kaplama kulakları KULLANIN

Maks. genişlik 25 mm

Ø6 mm Maks. kalınlık 6 mm Isiyla daralma yalıtımı Max 50 mm² 12 - 20 mm

Sinerji Üniteleri

Sol Orta Sağ

Sol Orta Sag DC+ DC-

invertörde transformatör bulunmadığından, DC tarafından negatif veya pozitif kutbun işlevsel elektrik topraklaması yasaktır. Modül çerçevelerinin topraklaması (topraklama) ve PV dizisi modüllerinin montaj ekipmanı kabul edilebilir.

Önemli: Tek bir Sinerji Ünitesi başına 3'ten fazla diziye sahip bir sistem kurarken (doğrudan veya bir birleştirici kutusu aracılığıyla bağlanmış olsun), sigortalar gereklidir. SolarEdge'li sistemde 25A sigortalar kullanılmalıdır.

Birleştirici Kutusu

solar edge

9

AC ve Koruyucu Toprağın Bağlanması (PE)

invertör, 4 kablolu + PE veya 3 kablolu + PE bağlantısını destekleyebilir AC çıkışı için aşırı akım koruması diğer kişiler tarafından sağlanmalıdır, yardım için kılavuza göz atın 6 L1 L2 L3 N 21 N*m 1 Kahverengi Gri Mavi Siyah VEYA Once PE kabloyu bağlayın 12 N*m 9 N*m Sarı/Yeşil İsleğe bağlı PE kablo 30 - 50 mm İsleyla daralma yalıtımı Maks. genişlik 33 mm Ø 10 mm Maks. kalınlık 7 mm Isıyla daralma yalıtımı Max: 120 mm² Tek delikli, standart kovanlı, sadece sıkıştırma kulakları, 600V PE Kablo 15 N*m Max 70 mm² 10 -11 mm Şasi Zemin Sarı/Yeşil

LAN İletişimi

solar edge

10

COMM 1 5.5 N*m Ethernet

solaredge

11

Birden Fazla İnvertörün RS485 Bağlantısı

COMM 2 1 2 4 N*m SW1⑥ 7 SW1↑ SW1↓ SW1↑ G A+ B- RS485-1 CAT6, 3-telli, yalitimli, çift büyülü (0,2-1 mm²) 5 G A+ B- ③ ④

Wi-Fi İletişimi (İsteğe bağlı)

solar edge

12

Hücresel İletişimin Bağlanması (İsteğe Bağlı)

⑤ ↓ ② 5.5 N*m ① ④

Kapakların Takılması

solaredge

14

3.5 N*m ③ ② 1 2 3 4 5 6 7 8 9 10 solarisat

L1 L2 L3 N ①

solar edge

15

AC Elektrik Bağlı Değilken İşletmeye Alım (Seçenek 1)

SolarEdge SetApp'1 indirin

DC Şalterini açın

Taşınabilir Güç Kaynağını bağlayın

SetApp'ı başlatın ve takip edin

Taşınabilir güç kaynağı: 60W çıkış portu, USB-C Güç Dağıtımı (PD): 20V 3A (Dahili değildir) Kapak konnektörü kullanılmadığında Başlat

1m, erkek ila erkek, USB-C (Dahili değildir)

DC ve AC Elektrik ile İşletmeye Alım (Seçenek 2)

solaredge

16

1
SolarEdge SetApp'i indirin
2
DC Şalterini açın
3
SetApp'ı başlatın ve takip edin

GET IT ON Google Play

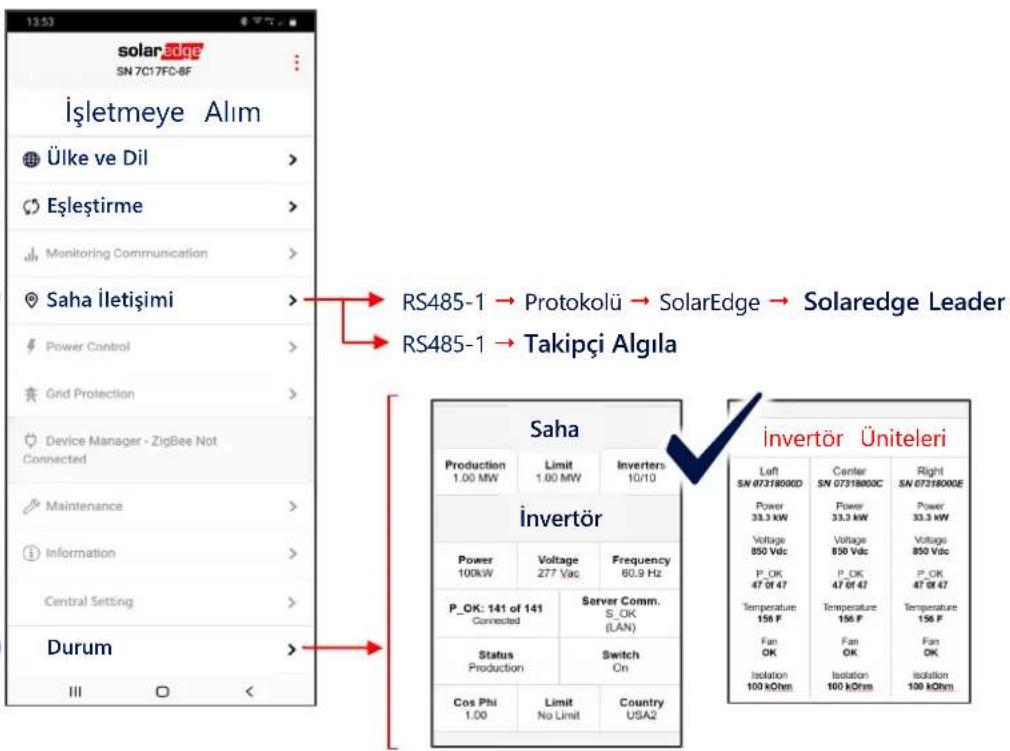

17 Lider Invertörü İşletmeye Alım

1

2

3

4

solarEdge SN 7C17FC-BF İşletmeye Alım Ülke ve Dil > Eşleştirme > Monitoring Communication > Saha İletişimi > Power Control > Grid Protection > Device Manager - ZigBee Not Connected Maintenance > Information > Central Setting > Durum > III < RS485-1 → Protokolü → SolarEdge → Solaredge Leader RS485-1 → Takipçi Algıla Saha Production 1.00 MW Limit 1.00 MW Inverters 10/10 İnvertör Power 100kW Voltage 277 Vdc Frequency 60.9 Hz P_OK: 141 of 141 Connected Server Comm. S_OK (LAN) Status Production Switch On Cos Phi 1.00 Limit No Limit Country USA2 invertör Üniteleri Left SN 0731800GD Center SN 0731800DC Right SN 0731800GE Power 33.3 kW Power 33.3 kW Power 33.3 kW Voltage 850 Vdc Voltage 850 Vdc Voltage 850 Vdc P_OK 47 OF 47 P_OK 47 OF 47 P_OK 47 OF 47 Temperature 156 F Temperature 156 F Temperature 156 F Fan OK Fan OK Isolation 100 kOhm Isolation 100 kOhm Isolation 100 kOhm

LED Gösterimleri

solaredge

GÜÇ İLETİŞİM ARIZASI

Yeşil Mavi Kırmızı

Sistem Güç üretiyor

AC elektrik bağlı ancak sistem güç üretmiyor

İnvertör, izleme platformuyla iletişim kurmakta

Sistem hatası

solaredge

Solaredge Destek İletişim:

SolarEdge ürünleri ile ilgili teknik bir problem yaşarsanız, lütfen bizimle iletişime geçin:

Önceden haber vermeksizin değiştirilebilir. Telif hakkı © SolarEdge Inc. Tüm hakları saklıdır. Mart 2021.
