Termék típusa	Háromfázisú inverter Synergy technológiával
Márka	SolarEdge
Modell	SE66.6KRW00IBNM4
Névleges teljesítmény	66,6 kW
Méretek (Sz x Ma x Mé)	1008 x 1168 x 400 mm (becslés az útmutató alapján)
Teljes tömeg	Körülbelül 68 kg (bal/jobb egység 18 kg + központi egység 32 kg)
DC bemeneti feszültség	Akár 900 V (konfigurációtól függően)
AC kimeneti feszültség	400 V háromfázisú (tipikus Európa)
Kimeneti frekvencia	50/60 Hz
DC bemenetek száma	Synergy egységenként 3 lánc (összesen max 9 lánc)
Védelem	Túláram, túlfeszültség, szigetelési hiba, túlmelegedés
Kommunikáció	Ethernet, RS485, Wi-Fi (opcionális), mobil modem (opcionális)
Kompatibilis	SolarEdge teljesítményoptimalizálók
Alkalmazások	Lakossági és kereskedelmi napelemes rendszerek
Üzemi hőmérséklet	-25°C és +60°C között (45°C felett teljesítménycsökkenés)
Védettségi fokozat	IP65 (kültéri)
Szabványok	CE, VDE, IEC 62109, megfelel a helyi előírásoknak
Garancia	12 év alap (meghosszabbítható)
Karbantartás és tisztítás	Tisztítsa száraz, puha ruhával. Ellenőrizze a szellőzőrácsokat 6 havonta.
Alkatrészek és javíthatóság	A pótalkatrészekhez és javításokhoz lépjen kapcsolatba a SolarEdge műszaki támogatásával.

Gyakran ismételt kérdések - SE66.6KRW00IBNM4 SolarEdge

Hogyan telepítsem a SolarEdge SE66.6K invertert?

Kövesse a mellékelt gyors üzembe helyezési útmutatót. Ügyeljen a biztonsági távolságok betartására: 1 méter szabad hely az inverter előtt, 10 cm az oldalakon és 40 cm felette. Rögzítse az invertert egy szilárd falra a fúrási sablon segítségével. Csatlakoztassa az optimalizálók DC kábeleit, majd az AC kábelt. Kapcsolja a DC kapcsolót BE állásba, és használja a SolarEdge SetApp alkalmazást az üzembe helyezéshez.

Hogyan csatlakoztassam a teljesítményoptimalizálókat?

Az optimalizálók sorosan kapcsolódnak egy PV láncon. Minden optimalizálót M6 csavarokkal rögzítenek a panel keretéhez (meghúzási nyomaték 9,5 N·m). Csatlakoztassa az optimalizáló bemenetét a panelhez, a kimenetét pedig a lánchoz. Ellenőrizze a polaritást. Kétbemenetes optimalizálók (P800p) esetén két panelt is csatlakoztathat párhuzamosan.

Hogyan végezzem el az inverter üzembe helyezését?

Töltse le a SolarEdge SetApp alkalmazást okostelefonjára. Kapcsolja a DC kapcsolót BE állásba, majd csatlakozzon az inverterhez Bluetooth-on keresztül. Kövesse az alkalmazás lépéseit: válassza ki az országot és a nyelvet, párosítsa az optimalizálókat, állítsa be a kommunikációt (Ethernet, Wi-Fi vagy RS485), határozza meg a teljesítménykorlátokat és a hálózatvédelmi paramétereket.

Mi a teendő, ha az inverter hibát jelez?

A LED-ek jelzik az állapotot: zöld (termelés), kék (kommunikáció), piros (hiba). A hibakód azonosításához nézze meg a kézikönyvet. Gyakori okok: túl magas láncfeszültség, szigetelési hiba vagy túlmelegedés. Ellenőrizze a csatlakozásokat, a szellőzést és a kábelek állapotát. Szükség esetén lépjen kapcsolatba a műszaki támogatással.

Hogyan konfiguráljam a Wi-Fi vagy Ethernet kommunikációt?

Ethernet esetén csatlakoztasson egy RJ45 kábelt az inverter COMM 1 portjához. Wi-Fi esetén csatlakoztassa az opcionális Wi-Fi adaptert, és kövesse a SetApp eljárását. Válassza ki a hálózatot, és adja meg a jelszót. Az invertert regisztrálni kell a SolarEdge felügyeleti platformon a távkövetéshez.

Milyen kábelátmérők elfogadottak az AC csatlakozáshoz?

Az AC csatlakozó legfeljebb 120 mm² (réz) vagy 70 mm² (alumínium) kábeleket fogad. Alumíniumhoz használjon bimetál kábelvégeket, rézhez ónozott réz kábelvégeket. Az AC kapocssor meghúzási nyomatéka 15 N·m. Tartsa be a színeket: barna (L1), fekete (L2), szürke (L3), kék (N), sárga/zöld (PE).

Telepíthető-e az inverter kültérre?

Igen, az inverter IP65 besorolású, így kültérre is telepíthető. Tartson legalább 1 méter szabad helyet az inverter előtt a karbantartáshoz. Kültéren lehetőleg árnyékba helyezze, és tartsa be a 20 cm távolságot az inverter mögött, ha az éves átlaghőmérséklet meghaladja a 25°C-ot.

Hogyan tisztítsam az invertert?

Használjon száraz, puha ruhát a ház letörléséhez. Soha ne használjon vizet, súrolószereket vagy oldószereket. Rendszeresen ellenőrizze a szellőzőrácsokat a por felhalmozódásának elkerülése érdekében. Szükség esetén portalanítson alacsony teljesítményű porszívóval.

Mi az inverter tipikus élettartama?

A SolarEdge inverter becsült élettartama több mint 20 év. Az alap garancia 12 év, amely 20 vagy 25 évre meghosszabbítható. Az olyan alkatrészek, mint a ventilátorok, 10-15 év után cserére szorulhatnak.

Hol találom az értékesítés utáni szolgáltatást és a pótalkatrészeket?

Lépjen kapcsolatba a SolarEdge műszaki támogatásával a weboldalukon: https://www.solaredge.com/service/support. Pótalkatrészekért forduljon a hivatalos telepítőhöz vagy forgalmazóhoz. Csak eredeti SolarEdge alkatrészeket használjon a biztonság és a teljesítmény garantálása érdekében.

HASZNÁLATI ÚTMUTATÓ SE66.6KRW00IBNM4 SolarEdge

Három fázisú inverter Synergy technológiával

Gyors telepítési útmutató

PN: SExxK-xxxxlxxxx

Európában, az Ázsiai és Csendes- óceáni térségben és Dél- Afrikában való felhasználásra

1.3 Verzió

Jelmagyarázat

MEGJEGYZÉS

Ez a jel olyan információt jelöl, amely a felhasználót a termék lehető legjobb használatában támogatja.

VIGYÁZAT!

Veszélyt jelöl. Olyan eljárásra hívja fel a figyelmet, amelynek nem megfelelő módú kivitelezése vagy nem pontos betartása a termék károsodásához vagy megsemmisüléséhez vezethet. A Vigyázat jelzés után ne folytassa a munkát, amíg a jelzett feltételeket tökéletesen meg nem érti és azok nem teljesültek.

FIGYELMEZTETÉS!

Veszélyt jelöl. Olyan eljárásra hívja fel a figyelmet, amelynek nem megfelelő módú kivítelezése vagy nem pontos betartása személyi sérüléshez vagy halálhoz vezethet. A Figyelmeztetés jelzés után ne folytassa a munkát, amíg a jelzett feltételeket tökéletesen meg nem érti és azok nem teljesültek.

Ne vágja le a kábelek csatlakozóit

Ez a szimbólum a SolarEdge berendezés földelési pontjainál jelenik meg.

A fő áramköri lapon kapcsolja BE/KI az AC kapcsolót és várjon 5 percet

A Synergy Menedzseren kapcsolja BE/KI a DC biztonsági kapcsolót és várjon 5 percet (Csak a DC biztonsági kapcsolóval felszerelt modellek esetében)

EZT AZ ÚTMUTATÓT ÓRIZZE MEG – Az útmutató a Három fázisú inverter összeszerelése és karbantartása során követendő fontos utasításokat tartalmaz. A berendezésnek a SolarEdge által ebben a dokumentumban nem meghatározott módon történő használata ronthatja a berendezés által nyújtott védelmet.

A teljesítményoptimalizálók telepítése

solaredge

1

1

Használja a SolarEdge Tervezót az SE rendszerek megtervezéséhez https://designer.solaredge.com

Töltse le a SolarEdge Mapper alkalmazást a sztring teljesítményoptimalizálóinak leképezéséhez

Letöltés

[NO TEXT]

[NO TEXT]

solar edge

1

A teljesítményoptimalizálók telepítése

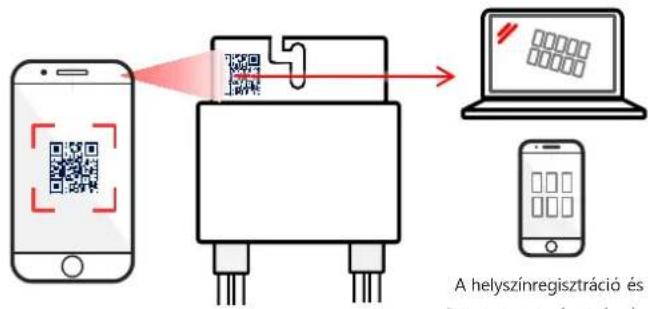

QR-kód szkennelése Mapper használatával

A helyszínregisztráció és a fizikai elrendezés elvégzése a Felügyeleti platformon

4

A teljesítményoptimalizáló telepítése

10 mm 25 mm (P860,P960) M6 rozsdamentes acéll 9.5 N*m 12.7 mm 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960)

A teljesítményoptimalizálók telepítése

solaredge

2

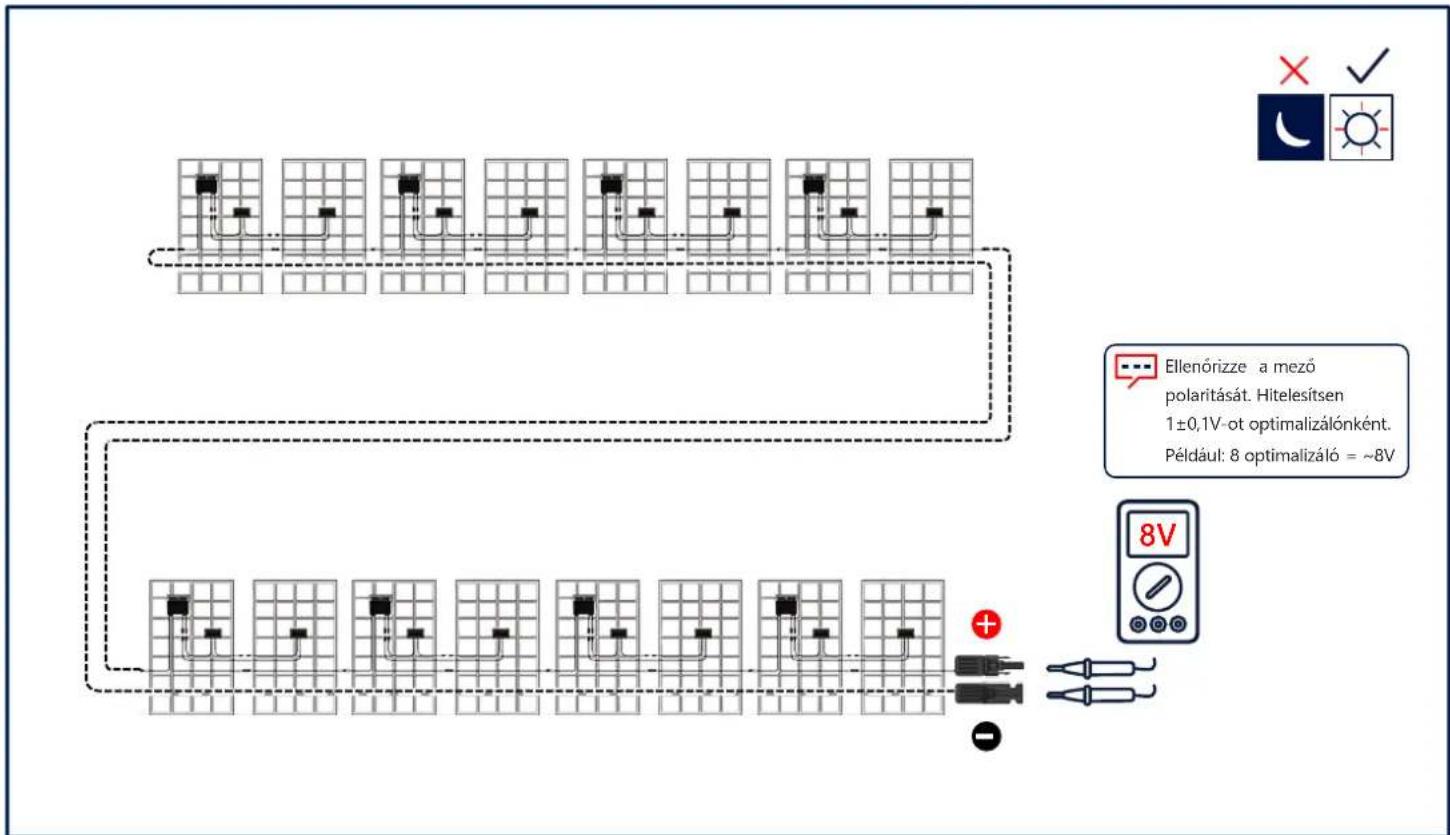

A PV mező csatlakoztatása

Ellenőrizze a mező polaritását. Hitelesítsen 1±0,1V-ot optimalizálónként. Például: 8 optimalizáló = ~8V

Távolságigény megtartása

solaredge

3

Beltéri távolság 20 cm, ha az éves átlaghömérséklet eléri vagy meghaladja a 25°C-t Kültéri távolság 10 cm 40 cm 15 cm 5 cm FIGYELMEZTETÉS! Az inverter előtti területet legalább egy méterig szabadon kell tartani VIGYÁZAT! Ne zárja el a levegőáramlás útját Vízszintes telepítés Tartson több, mint 10°-ot Hálós kerítésen Fém hátlapon 30 cm Egymással hátnak 40 cm 100.8 cm 40 cm 116.8 cm

solaredge

4

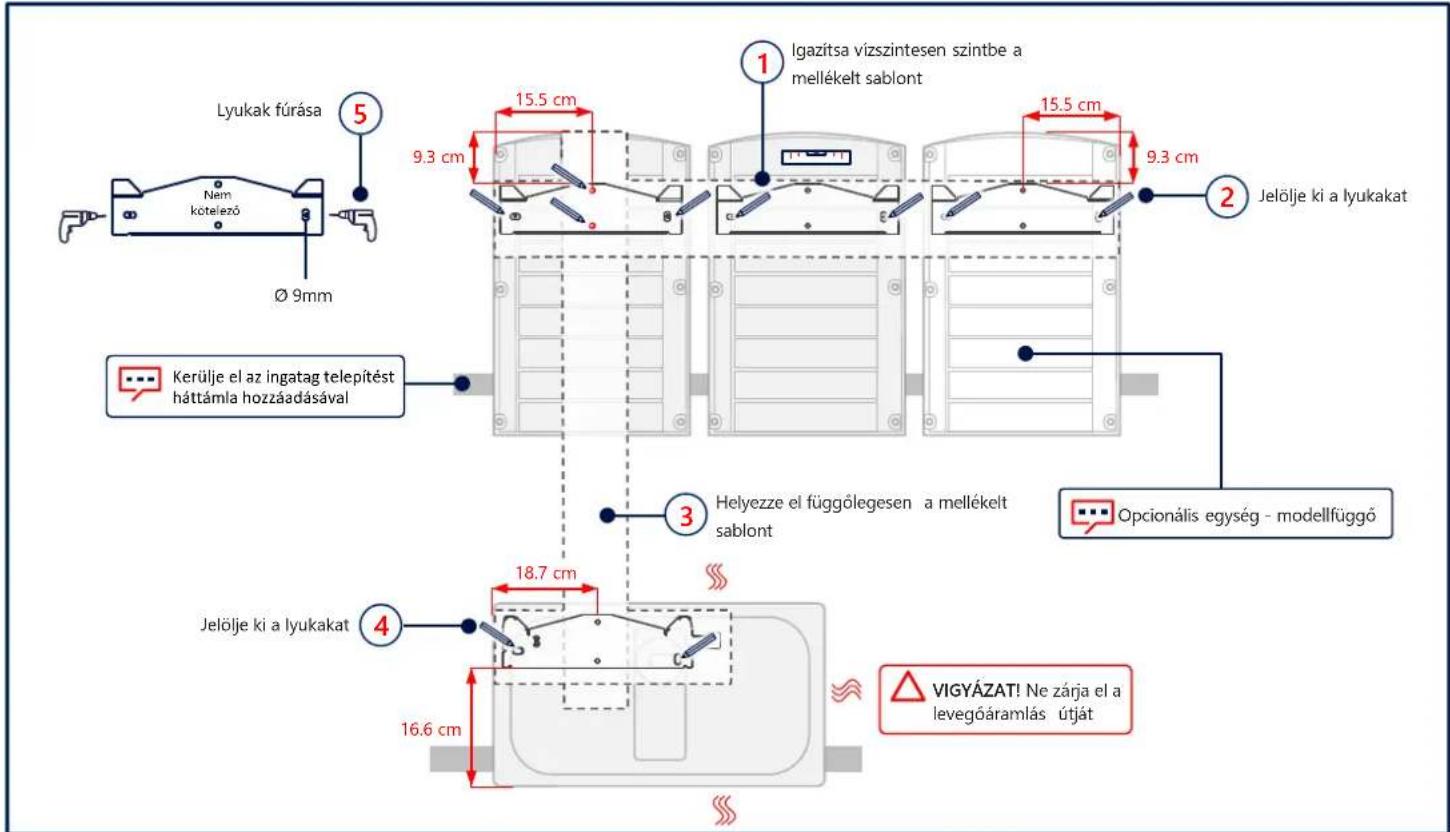

Lyukak helyének megjelölése és kifúrása

Lyukak fúrása 5 Nam kötelező Ø 9mm 15.5 cm 9.3 cm Igazítsa vizszintesen szintbe a mellékelt sablont 15.5 cm 9.3 cm 2 Jelölje ki a lyukakat Kerülje el az ingatag telepítést háttámla hozzáadásával 3 Helyezze el függőlegesen a mellékelt sablont Jelölje ki a lyukakat 4 18.7 cm 16.6 cm VIGYÁZAT! Ne zárja el a levegőáramlás útját

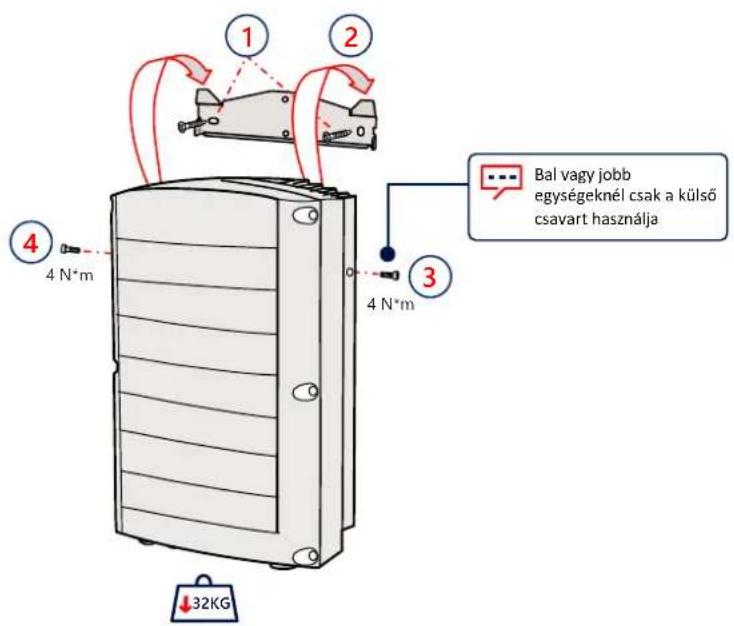

Az egységek rögzítése

solaredge

5

1 2 3 4 N*m 4 N*m ↓18KG

1 2 3 4 4 N*m 4 N*m Bal vagy jobb egységeknél csak a külső csavart használja ↓32KG

solaredge

6

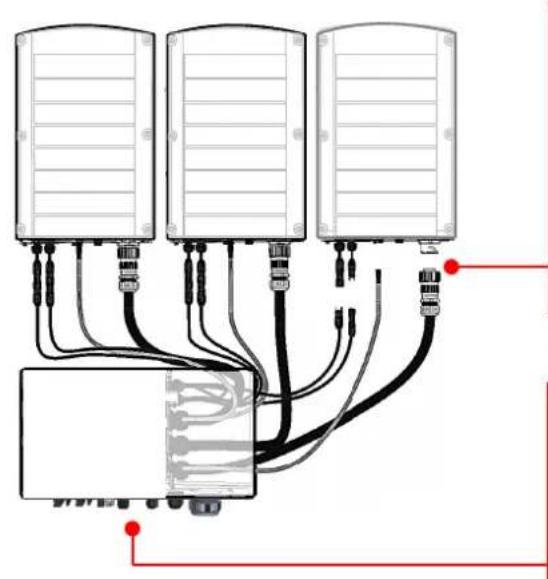

Az összekötő kábelek csatlakoztatása

Csatlakoztassa a kábeleket a címkék szerint

1 2 3 ↑

VIGYÁZAT! Ne zárja el a levegőáramlás útját

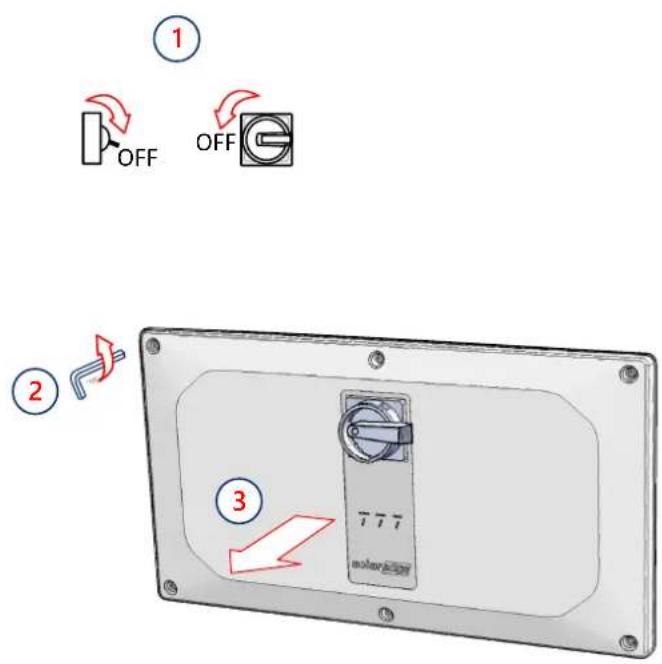

A fedlapok eltávolítása

solaredge

7

① OFF OFF ② ③

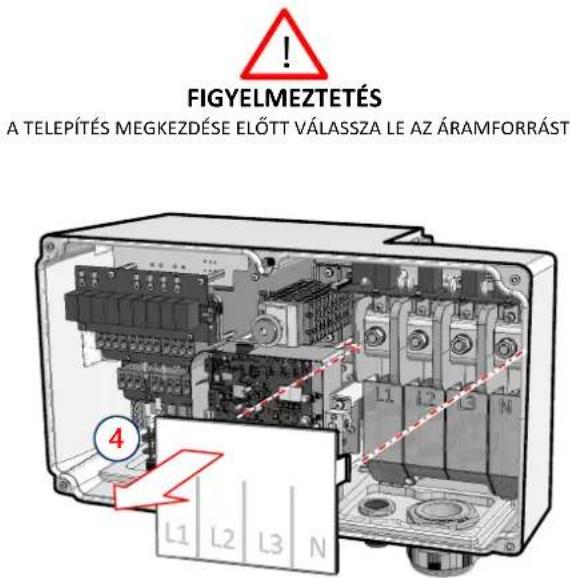

FIGYELMEZTETÉS A TELEPÍTÉS MEGKEZDÉSE ELŐTT VÁLASSZA LE AZ ÁRAMFORRÁST 4 L1 L2 L3 N

solar edge

8

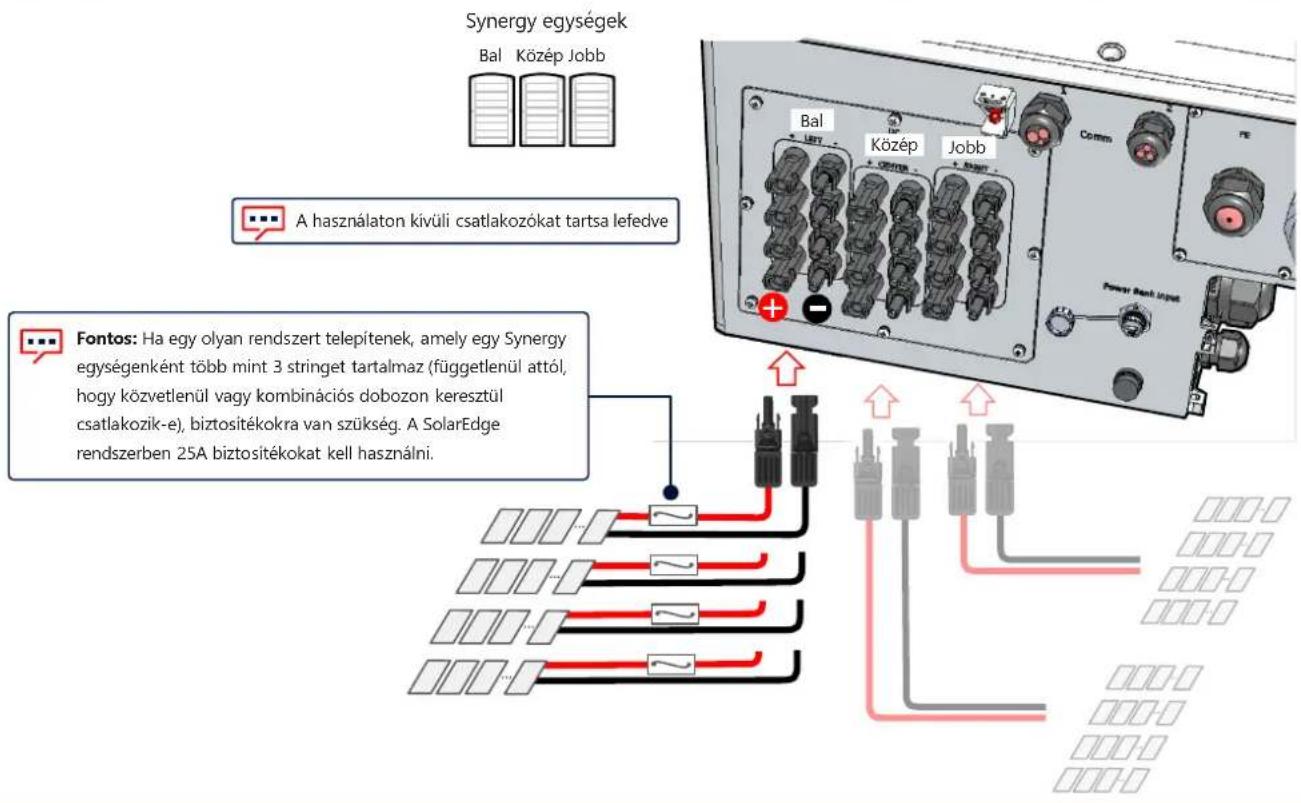

A PV stringek csatlakoztatása

Synergy egységek Bal Közép Jobb A használaton kívüli csatlakozókat tartsa lefedve Fontos: Ha egy olyan rendszert telepítenek, amely egy Synergy egységenként több mint 3 stringet tartalmaz (függetlenül attól, hogy közvetlenül vagy kombinációs dobozon keresztül csatlakozik-e), biztosítékokra van szükség. A SolarEdge rendszerben 25A biztosítékokat kell használni.

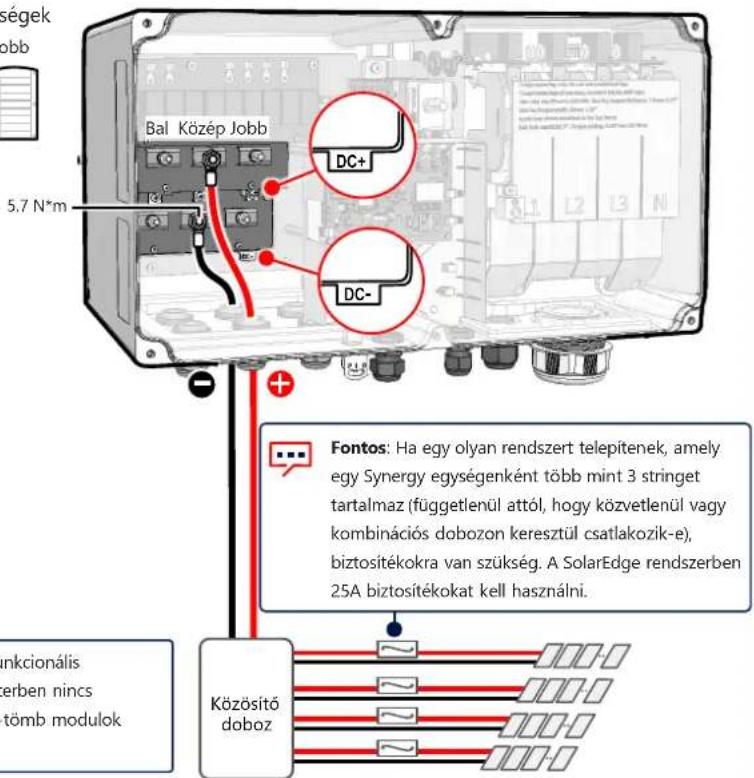

PV stringek csatlakoztatása egyetlen DC bemeneten keresztül

solaredge

8

VIGYÁZAT!

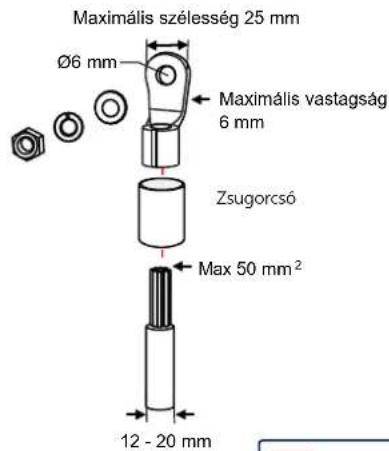

• Alumíniumvezetőkhöz CSAK bimetál szemes sarut HASZNÁLION
• Rézvezetőkhöz CSAK ónozott réz szemes sarut HASZNÁLJON

Maximális szélesség 25 mm Ø6 mm Maximális vastagság 6 mm Zsugorcsó Max 50 mm² 12 - 20 mm

Synergy egységek Bal Közép Jobb

Ségek obb 5,7 N*m Bal Közép Jobb DC+ DC- Fontos: Ha egy olyan rendszert telepítenek, amely egy Synergy egységenként több mint 3 stringet tartalmaz (függetlenül attól, hogy közvetlenül vagy kombinációs dobozon keresztül csatlakozik-e), biztosítékokra van szükség. A SolarEdge rendszerben 25A biztosítékokat kell használni. Közösítő doboz

A DC oldali negatív vagy pozitív pólus funkcionális elektromos földelése tilos, mert az inverterben nincs transzformátor. A tartószerkezet és a PV-tömb modulok kereteinek földelése megengedett

solar edge

9

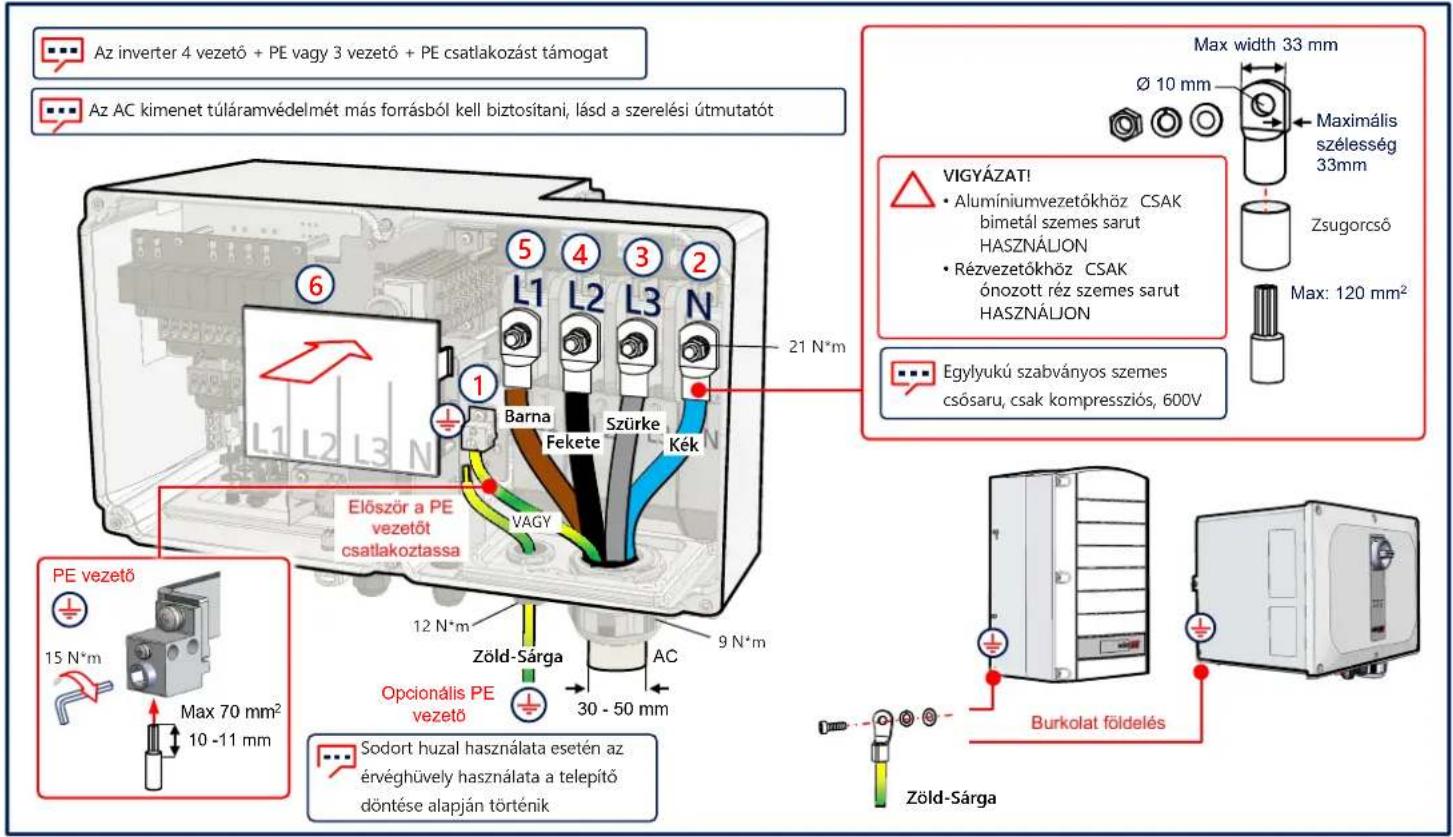

Az AC és a Védőföld csatlakoztatása (PE)

Az inverter 4 vezető + PE vagy 3 vezető + PE csatlakozást támogat Az AC kimenet túláramvédelmét más forrásból kell biztosítani, lásd a szerelési útmutatót 6 5 4 3 2 L1 L2 L3 N 21 N*m Barna Fekete Szürke Kék VAGY Először a PE vezetőt csatlakoztassa 12 N*m Zöld-Sárga 9 N*m AC 12 N*m Max 70 mm² 10 -11 mm PE vezető 15 N*m Max 70 mm² Sodort huzal használata esetén az érvéghüvely használata a telepítő döntése alapján történik Max width 33 mm Ø 10 mm Maximális szélesség 33mm Zsugorcső Max: 120 mm² VIGYÁZAT! • Alumíniumvezetőkhöz CSAK bimetál szemes sarut HASZNÁLION • Részvezetőkhöz CSAK ónozott réz szemes sarut HASZNÁLION Egylyukú szabványos szemes csősaru, csak kompressziós, 600V Zöld-Sárga Opcionális PE vezető 30 - 50 mm

LAN kommunikáció

solar edge

10

COMM 1 5.5 N*m Ethernet

solaredge

11

Több inverter csatlakozása RS485-ön

COMM 2 4 N*m SW1⑥ SW1↑ SW1↓ SW1↑ CAT6, 3 vezető, ámyékolt, sodrott pár (0,2 - 1mm²) RS485-1 G A+ B- G A- B- G A+ S- ⑦ ⑤ ③ ④

Wifi kommunikáció csatlakoztatása (Opcionális)

solar edge

12

Mobilnetes kommunikáció csatlakoztatása (Opcionális)

⑤ ↓ ② 3 5.5 N*m ① ④

A fedlapok telepítése

solaredge

14

3.5 N*m ③ ② 1 2 3 5 6 7 8 9 aolarisat 2 4

L1 L2 L3 N ①

solaredge

15

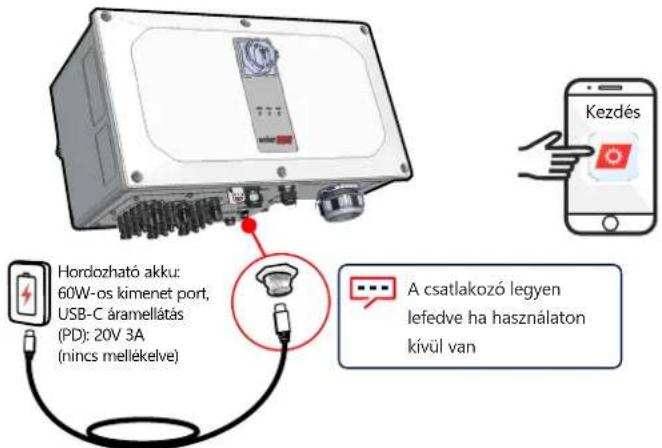

Előzetes üzembe helyezés, ha az áramellátás (AC) nincs csatlakoztatva (1. lehetőség)

Töltse le a SolarEdge SetApp-ot

Állítsa a DC-kapcsolót be állásba

Csatlakoztassa a hordozható akkut

Indítsa el a SetAppot és kövesse az utasításait

Hordozható akku: 60W-os kimenet port, USB-C áramellátás (PD): 20V 3A (nincs mellékelve) A csatlakozó legyen lefedve ha használaton kívül van

1méter, apa-apa csatlakozó, USB-C (nincs mellékelve)

Üzembe helyezés DC és AC áramellátással (2. lehetőség)

solaredge

16

Töltse le a SolarEdge SetApp-ot

Kapcsolja be az áramellátást

Indítsa el a SetAppot és kövesse az utasításait

solar edge

17

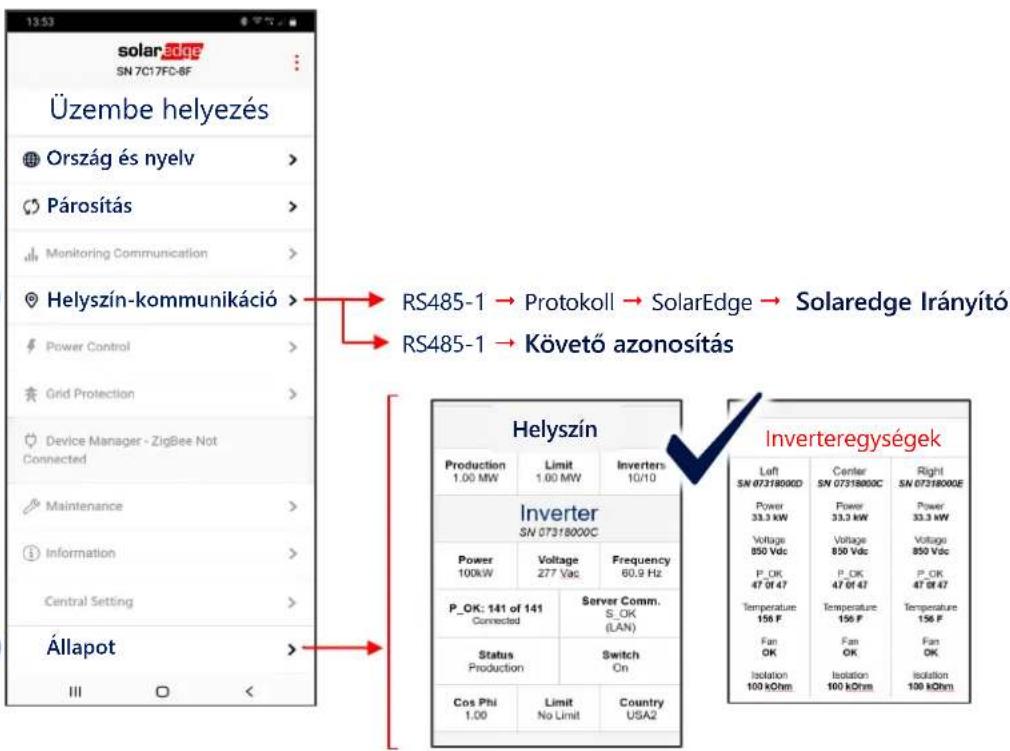

Az irányió inverter üzembe helyezése

1

2

3

4

solarEdge SN 7C17FC-8F Üzembe helyezés Ország és nyelv > Párosítás > Monitoring Communication > Helyszín-kommunikáció > Power Control > Grid Protection > Device Manager - ZigBee Not Connected Maintenance > Information > Central Setting > Állapot > III < RS485-1 → Protokoll → SolarEdge → Solaredge Irányító RS485-1 → Követő azonosítás Helyszín Production 1.00 MW Limit 1.00 MW Inverters 10/10 Inverter SN 07318000C Power 100kW Voltage 277 Vdc Frequency 60.9 Hz P_OK: 141 of 141 Connected Server Comm. S_OK (LAN) Status Production Switch On Cos Phi 1.00 Limit No Limit Country USA2 Invertergységek Left SN 07318000D Power 33.3 kW Voltage 850 Vdc P_OK 47 OF 47 Temperature 156 F Fan OK Isolation 100 kOhm Center SN 07318000C Power 33.3 kW Voltage 850 Vdc P_OK 47 OF 47 Temperature 156 F Fan OK Isolation 100 kOhm Right SN 07318000E Power 33.3 kW Voltage 850 Vdc P_OK 47 OF 47 Temperature 156 F

LED jelzések

solaredge

TELJ. KOMM. HIBA

Zöld Kék Piros

A rendszer energiát termel

Az AC csatlakoztatva van, de a rendszer nem termel energiát

Az inverter kommunikál a felügyeleti platformmal

Rendszerhiba

solaredge

Támogatás elérhetőségei

Ha technikai problémái vannak a SolarEdge termékekkel kapcsolatban, kérjük, lépjen velünk kapcsolatba:

Előzetes értesítés nélkül változtatható.
