Terméktípus	Háromfázisú inverter Synergy technológiával
Márka	SolarEdge
Modell	SE90KRW00IBNQ4
Névleges teljesítmény	90 kW
DC bemeneti feszültség	Akár 850 V (Synergy egységenként)
AC kimeneti feszültség	Háromfázisú 277/480 V (vagy országtól függően)
Kimeneti frekvencia	50/60 Hz (országtól függően)
Súly	Körülbelül 32 kg (főegység)
Méretek (Sz x Ma x Mé)	Körülbelül 40 x 116,8 x 100,8 cm (tartók nélkül)
Üzemi hőmérséklet	-20 °C és +60 °C között (45 °C felett teljesítménycsökkenés)
Védettségi fokozat	IP65 (kültéri)
Segédtápellátás	USB-C 20V/3A csatlakozó előüzembe helyezéshez
Kapcsolódás	Ethernet (LAN), RS485 (2 port), Wi-Fi (opcionális), mobilhálózat (opcionális)
Kommunikáció az optimalizálókkal	SolarEdge Home Network protokollon keresztül
Beépített védelem	Biztonsági DC kapcsoló, AC/DC túlfeszültségvédelem, galvanikus leválasztás
Földelés	PE kötelező; nincs funkcionális DC földelés
AC csatlakoztatás	4 eres + föld vagy 3 eres + föld, max 120 mm²
PV láncok száma	Egységenként max 3 (biztosítékkal, ha >3)
Felügyeleti funkciók	SolarEdge platformon keresztül, SetApp alkalmazás, LED jelzőlámpák (zöld, kék, piros)
Karbantartás és tisztítás	Tisztítsa nedves ruhával; ne használjon dörzsölő anyagokat; rendszeresen ellenőrizze a csatlakozásokat
Biztonság	FIGYELMEZTETÉS: beavatkozás előtt húzza ki az AC és DC tápellátást; várjon 5 percet a leválasztás után
Alkatrészek és javíthatóság	A javításokat csak SolarEdge által jóváhagyott technikus végezheti; nincsenek felhasználó által cserélhető alkatrészek
Garancia	Alap 12 év (feltételekkel meghosszabbítható)

Gyakran ismételt kérdések - SE90KRW00IBNQ4 SolarEdge

Mely teljesítményoptimalizálók kompatibilisek ezzel az invertermodellel?

Az SE90KRW00IBNQ4 inverter kompatibilis a SolarEdge P sorozatú teljesítményoptimalizálóival (P860, P960, P800p) és az új generációs optimalizálókkal. A pontos kompatibilitás ellenőrzéséhez használja a SolarEdge Designer-t.

Telepíthetem ezt az invertert kültérre?

Igen, az inverter IP65 besorolású, ezért kültérre telepíthető, feltéve, hogy betartja a biztonsági távolságokat: 1 méter szabad hely az eszköz előtt, és ne akadályozza a légáramlást.

Hogyan csatlakoztassam az invertert a felügyelethez?

Használja az Ethernet (LAN) portot vagy az RS485 opciót az inverter SolarEdge felügyeleti platformhoz való csatlakoztatásához. Opcionálisan Wi-Fi vagy mobilhálózati modult is hozzáadhat. A kezdeti konfigurációhoz a SetApp alkalmazás használható.

Mit tegyek, ha a piros jelzőlámpa világít?

A piros jelzőlámpa rendszerhibát jelez. Ellenőrizze az AC és DC csatlakozásokat, várjon 5 percet a leválasztás után, majd indítsa újra. Ha a probléma továbbra is fennáll, olvassa el a teljes útmutatót, vagy forduljon a SolarEdge műszaki támogatáshoz.

Milyen típusú AC kábelt használjak?

Használjon 4 eres + föld (barna, fekete, szürke, kék + sárga/zöld) vagy 3 eres + föld kábelt, max 120 mm² keresztmetszettel. Alumínium vezetékekhez használjon bimetál kábelvégeket.

Hogyan végezzem el az üzembe helyezést AC csatlakoztatás nélkül?

Használhatja az 1. opciót: kapcsolja be a DC kapcsolót, csatlakoztasson egy külső akkumulátort az USB-C porton keresztül (20V/3A), és kövesse a SetApp alkalmazást. A 2. opcióhoz AC tápfeszültség szükséges.

Milyen a túlfeszültségvédelem?

Az inverter beépített AC és DC túlfeszültségvédelemmel rendelkezik. Azonban a telepítőnek további AC oldali védelmet kell biztosítania a helyi előírásoknak megfelelően.

Csatlakoztathatok több mint 3 PV láncot Synergy egységenként?

Igen, de ha egységenként több mint 3 láncot használ, 25 A-es biztosítékok szükségesek. Használjon megfelelő kombináló dobozt.

Hogyan tisztítsam az invertert?

Tisztítás előtt húzza ki a tápellátást. Használjon puha, nedves ruhát, dörzsölő anyagok nélkül. Tisztítsa meg a szellőzőrácsokat a túlmelegedés elkerülése érdekében.

Hol találom a sorozatszámot és a támogatást?

A sorozatszám (SN) a termék címkéjén található. Támogatásért látogasson el a https://www.solaredge.com/service/support weboldalra.

HASZNÁLATI ÚTMUTATÓ SE90KRW00IBNQ4 SolarEdge

Három fázisú inverter Synergy technológiával

Gyors telepítési útmutató

PN: SExxK-xxxxlxxxx

Európában, az Ázsiai és Csendes- óceáni térségben és Dél- Afrikában való felhasználásra

1.3 Verzió

Jelmagyarázat

MEGJEGYZÉS

Ez a jel olyan információt jelöl, amely a felhasználót a termék lehető legjobb használatában támogatja.

VIGYÁZAT!

Veszélyt jelöl. Olyan eljárásra hívja fel a figyelmet, amelynek nem megfelelő módú kivitelezése vagy nem pontos betartása a termék károsodásához vagy megsemmisüléséhez vezethet. A Vigyázat jelzés után ne folytassa a munkát, amíg a jelzett feltételeket tökéletesen meg nem érti és azok nem teljesültek.

FIGYELMEZTETÉS!

Veszélyt jelöl. Olyan eljárásra hívja fel a figyelmet, amelynek nem megfelelő módú kivítelezése vagy nem pontos betartása személyi sérüléshez vagy halálhoz vezethet. A Figyelmeztetés jelzés után ne folytassa a munkát, amíg a jelzett feltételeket tökéletesen meg nem érti és azok nem teljesültek.

Ne vágja le a kábelek csatlakozóit

Ez a szimbólum a SolarEdge berendezés földelési pontjainál jelenik meg.

A fő áramköri lapon kapcsolja BE/KI az AC kapcsolót és várjon 5 percet

A Synergy Menedzseren kapcsolja BE/KI a DC biztonsági kapcsolót és várjon 5 percet (Csak a DC biztonsági kapcsolóval felszerelt modellek esetében)

EZT AZ ÚTMUTATÓT ÓRIZZE MEG – Az útmutató a Három fázisú inverter összeszerelése és karbantartása során követendő fontos utasításokat tartalmaz. A berendezésnek a SolarEdge által ebben a dokumentumban nem meghatározott módon történő használata ronthatja a berendezés által nyújtott védelmet.

A teljesítményoptimalizálók telepítése

solaredge

1

1

Használja a SolarEdge Tervezót az SE rendszerek megtervezéséhez https://designer.solaredge.com

Töltse le a SolarEdge Mapper alkalmazást a sztring teljesítményoptimalizálóinak leképezéséhez

Letöltés

[NO TEXT]

[NO TEXT]

solar edge

1

A teljesítményoptimalizálók telepítése

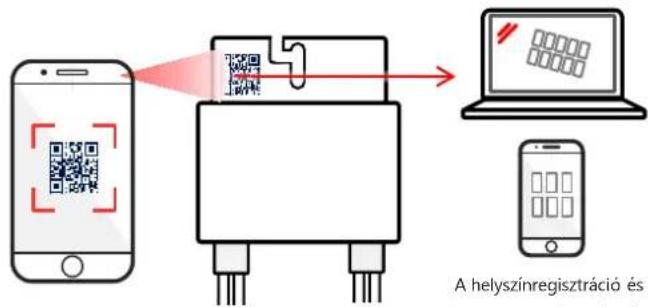

QR-kód szkennelése Mapper használatával

A helyszínregisztráció és Bérsztóban őzősztatósi

A helyszínregisztráció és a fizikai elrendezés elvégzése a Felügyeleti platformon

4

A teljesítményoptimalizáló telepítése

10 mm 25 mm (P860,P960) M6 rozsdamentes acéll 9.5 N*m 12.7 mm 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960)

A teljesítményoptimalizálók telepítése

solaredge

2

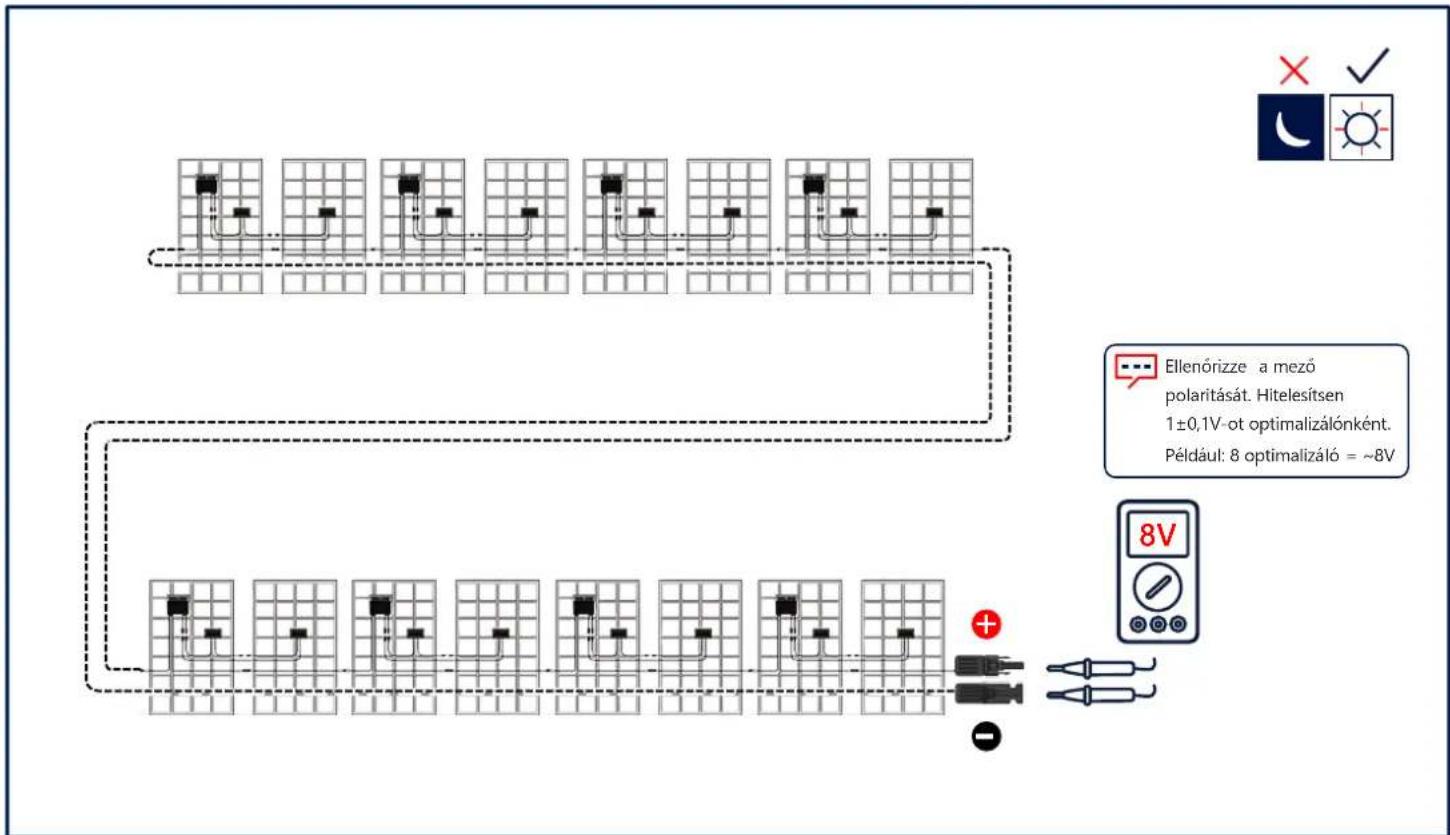

A PV mező csatlakoztatása

Ellenőrizze a mező polaritását. Hitelesítsen 1±0,1V-ot optimalizálónként. Például: 8 optimalizáló = ~8V

Távolságigény megtartása

solaredge

3

Beltéri távolság 20 cm, ha az éves átlaghömérséklet eléri vagy meghaladja a 25°C-t Kültéri távolság 10 cm 40 cm 15 cm 5 cm FIGYELMEZTETÉS! Az inverter előtti területet legalább egy méterig szabadon kell tartani VIGYÁZAT! Ne zárja el a levegőáramlás útját Vízszintes telepítés Tartson több, mint 10°-ot Hálós kerítésen Fém hátlapon 30 cm Egymással hátnak 40 cm 100.8 cm 40 cm 116.8 cm

solaredge

4

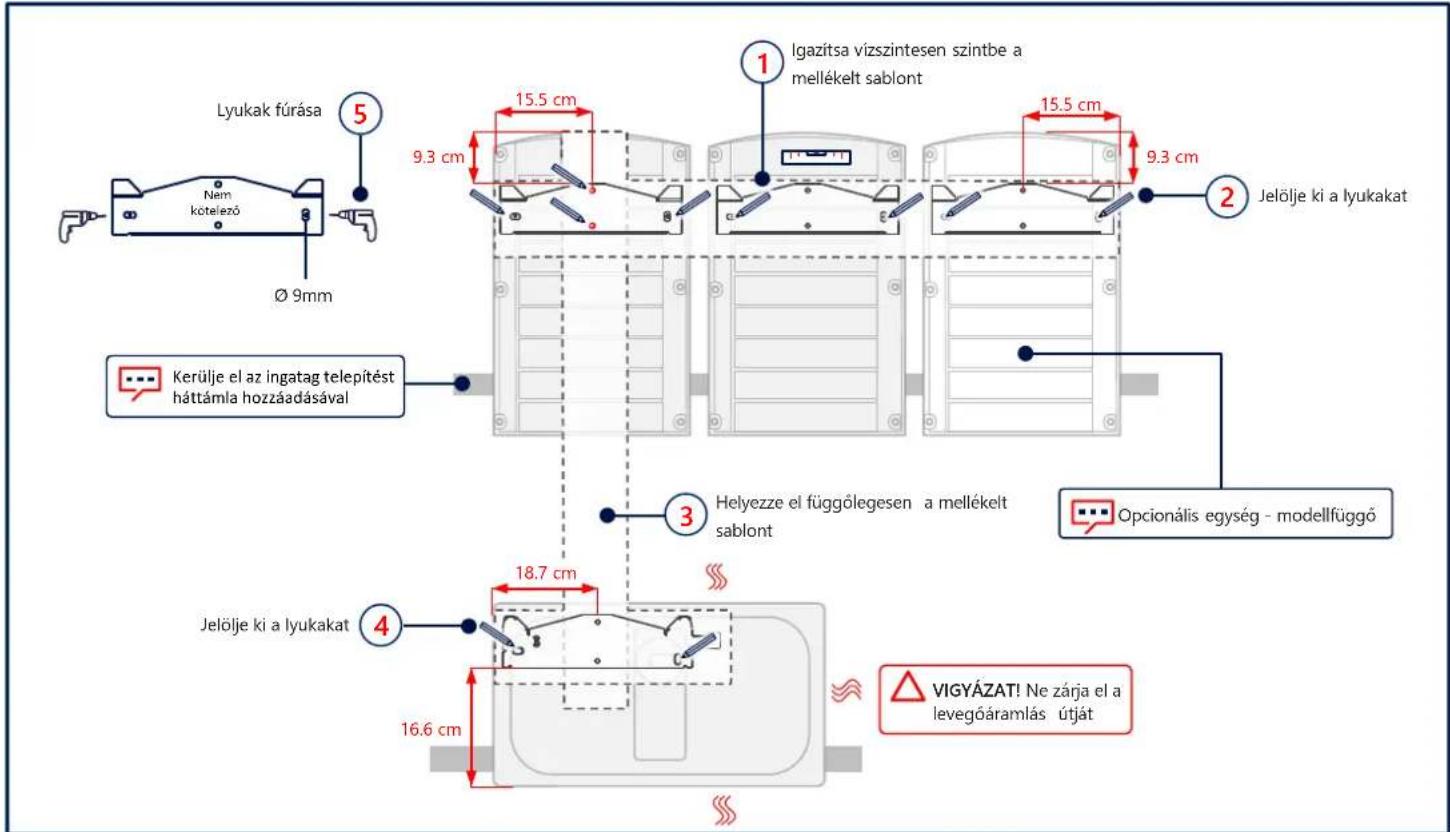

Lyukak helyének megjelölése és kifúrása

Lyukak fúrása 5 Nam kötelező Ø 9mm 15.5 cm 9.3 cm Igazítsa vizszintesen szintbe a mellékelt sablont 15.5 cm 9.3 cm 2 Jelölje ki a lyukakat Kerülje el az ingatag telepítést háttámla hozzáadásával 3 Helyezze el függőlegesen a mellékelt sablont Jelölje ki a lyukakat 4 18.7 cm 16.6 cm VIGYÁZAT! Ne zárja el a levegőáramlás útját

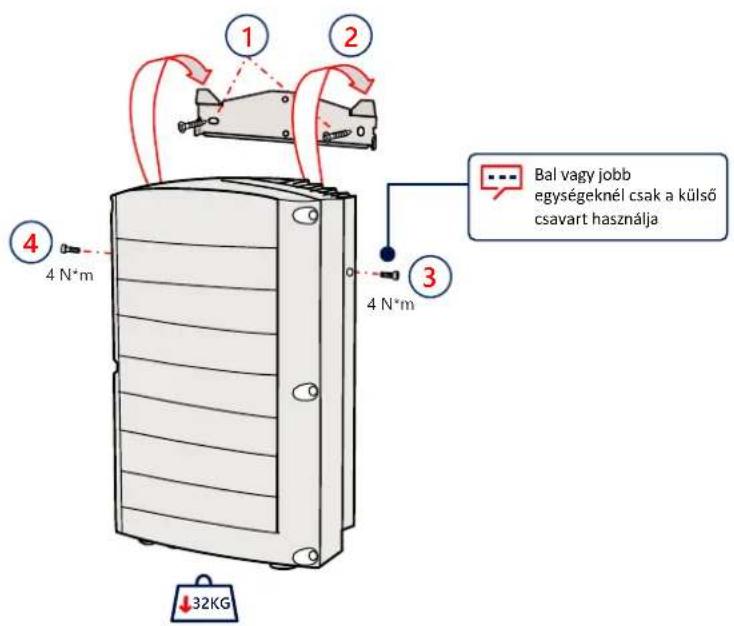

Az egységek rögzítése

solaredge

5

1 2 3 4 N*m 4 N*m ↓18KG

1 2 3 4 4 N*m 4 N*m Bal vagy jobb egységeknél csak a külső csavart használja ↓32KG

solaredge

6

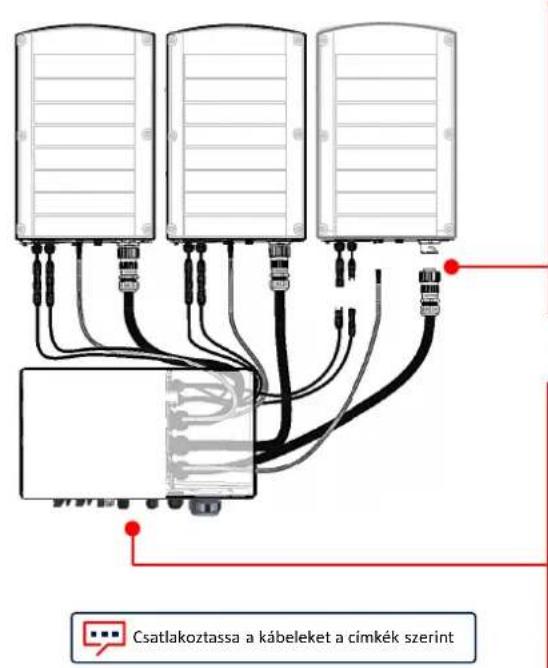

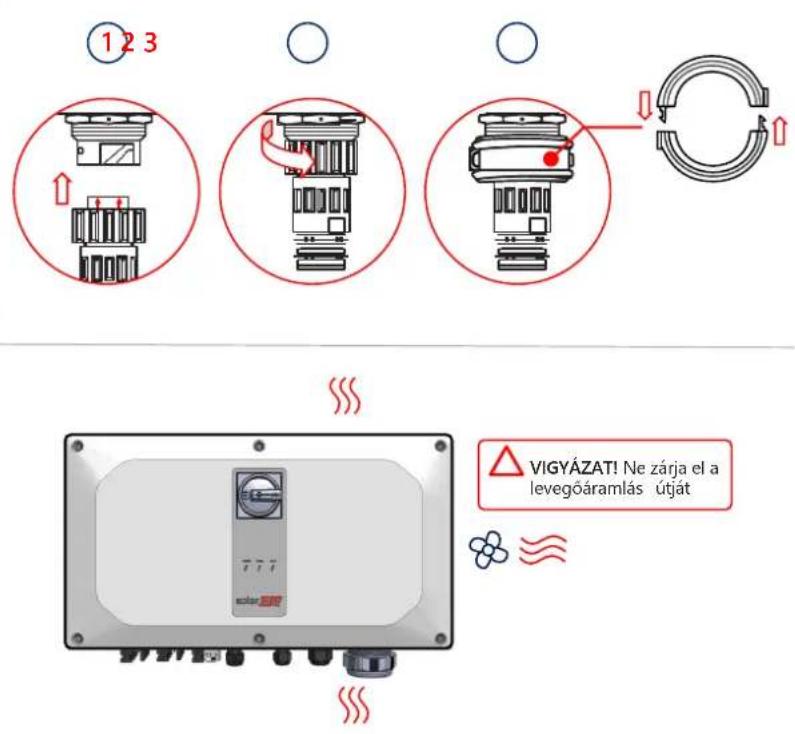

Az összekötő kábelek csatlakoztatása

Csatlakoztassa a kábeleket a címkék szerint

1 2 3 VIGYÁZAT! Ne zárja el a levegőáramlás útját

A fedlapok eltávolítása

solaredge

7

solar edge

8

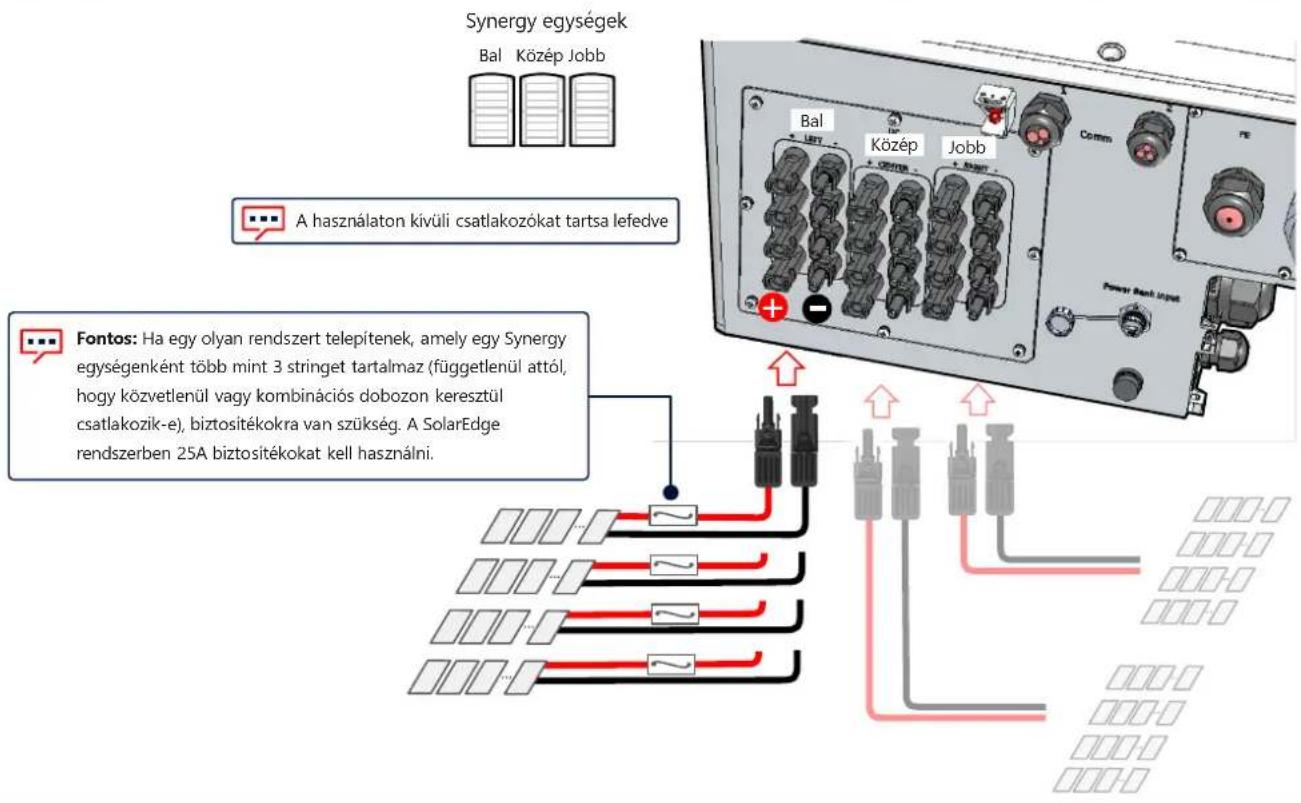

A PV stringek csatlakoztatása

Synergy egységek Bal Közép Jobb A használaton kívüli csatlakozókat tartsa lefedve Fontos: Ha egy olyan rendszert telepítenek, amely egy Synergy egységenként több mint 3 stringet tartalmaz (függetlenül attól, hogy közvetlenül vagy kombinációs dobozon keresztül csatlakozik-e), biztosítékokra van szükség. A SolarEdge rendszerben 25A biztosítékokat kell használni.

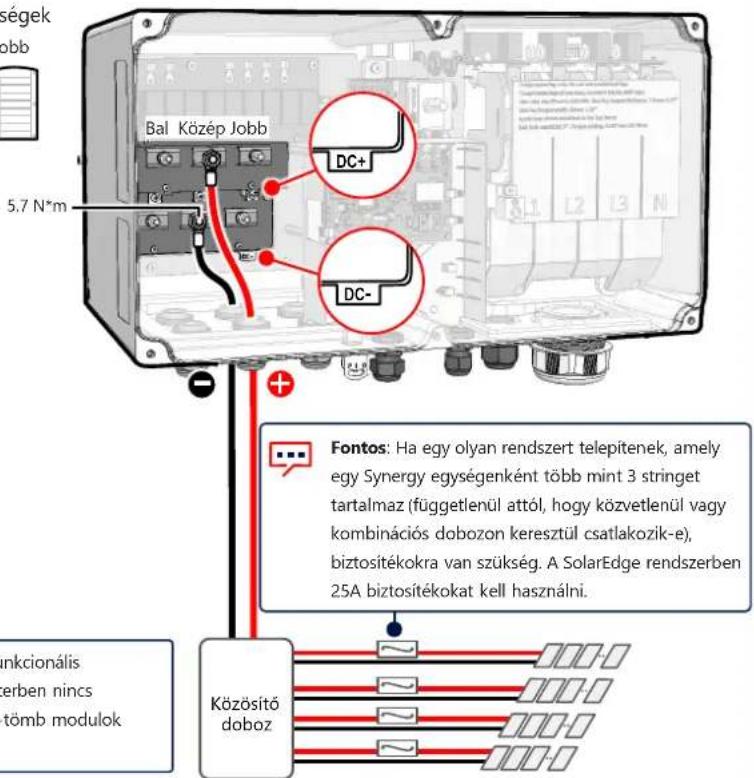

PV stringek csatlakoztatása egyetlen DC bemeneten keresztül

solaredge

8

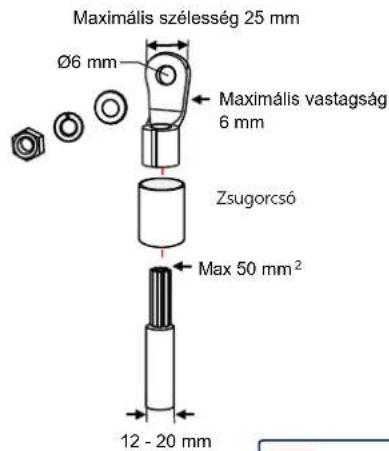

VIGYÁZAT!

• Alumíniumvezetőkhöz CSAK bimetál szemes sarut HASZNÁLION
- Rézvezetőkhöz CSAK ónozott réz szemes sarut HASZNÁLJON

Maximális szélesség 25 mm Ø6 mm Maximális vastagság 6 mm Zsugorcsó Max 50 mm² 12 - 20 mm

Synergy egységek Bal Közép Jobb

Ségek obb 5,7 N*m Bal Közép Jobb DC+ DC- Fontos: Ha egy olyan rendszert telepítenek, amely egy Synergy egységenként több mint 3 stringet tartalmaz (függetlenül attól, hogy közvetlenül vagy kombinációs dobozon keresztül csatlakozik-e), biztosítékokra van szükség. A SolarEdge rendszerben 25A biztosítékokat kell használni. Közösítő doboz

A DC oldali negatív vagy pozitív pólus funkcionális elektromos földelése tilos, mert az inverterben nincs transzformátor. A tartószerkezet és a PV-tömb modulok kereteinek földelése megengedett

solar edge

9

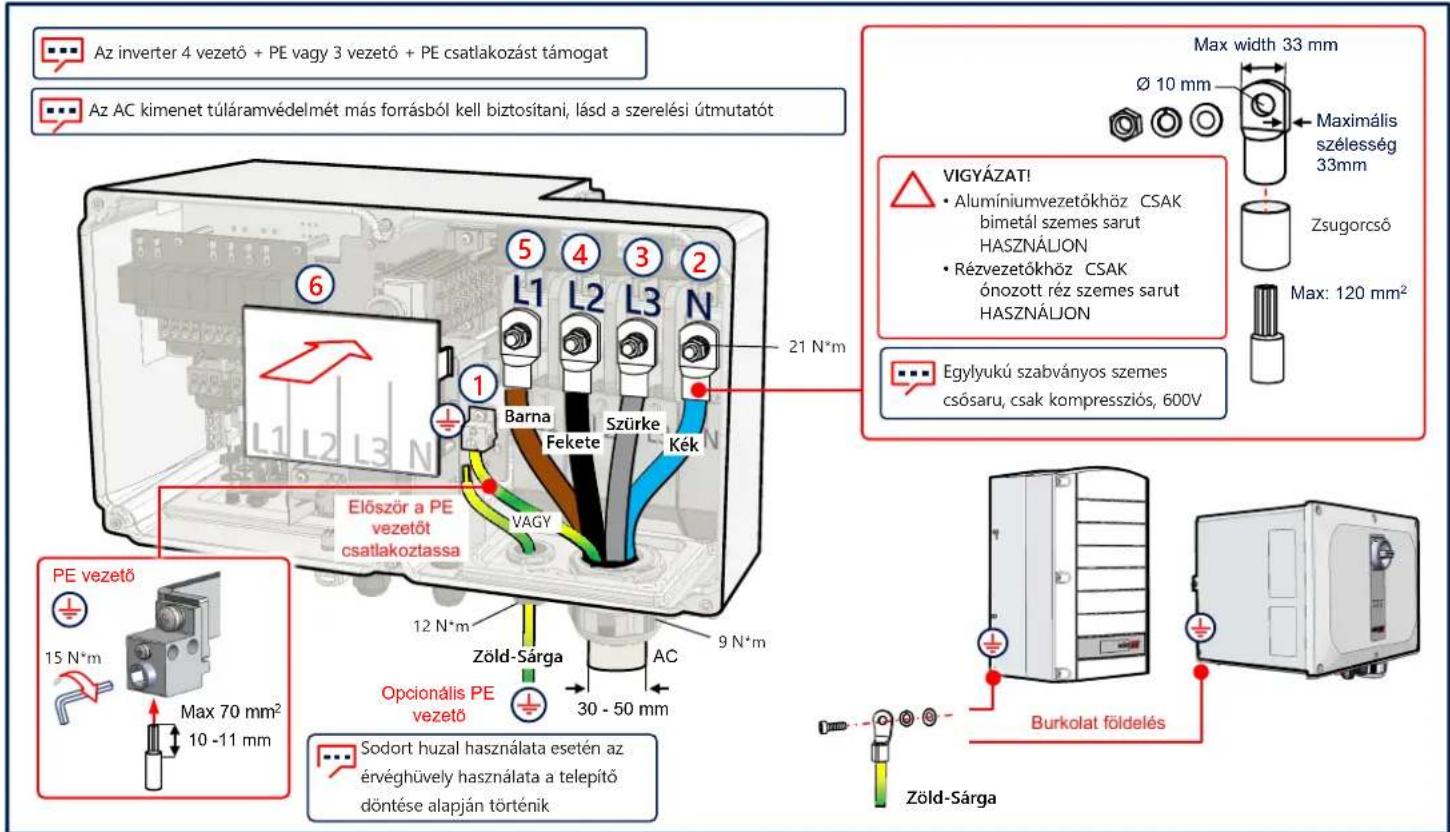

Az AC és a Védőföld csatlakoztatása (PE)

Az inverter 4 vezető + PE vagy 3 vezető + PE csatlakozást támogat Az AC kimenet túláramvédelmét más forrásból kell biztosítani, lásd a szerelési útmutatót 6 5 L1 L2 L3 N 21 N*m Barna Fekete Szürke Kék VAGY Először a PE vezetőt csatlakoztassa 12 N*m 12 N*m Zöld-Sárga 9 N*m 15 N*m Max 70 mm² 10 -11 mm Opcionális PE vezető 30 - 50 mm Sodort huzal használata esetén az érvéghüvely használata a telepítő döntése alapján történik Max width 33 mm Ø 10 mm Maximális szélesség 33mm Zsugorcső Max: 120 mm² VIGYÁZAT! • Aluminiumvezetőkhöz CSAK bimetál szemes sarut HASZNÁLION • Részvezetőkhöz CSAK ónozott réz szemes sarut HASZNÁLION Egylyukú szabványos szemes csősaru, csak kompressziós, 600V PE vezető 15 N*m Max 70 mm² 10 -11 mm Burkolat födelés Zöld-Sárga

LAN kommunikáció

solar edge

10

COMM 1 5.5 N*m Ethernet

solaredge

11

Több inverter csatlakozása RS485-ön

COMM 2 4 N*m SW1⑥ SW1↑ SW1↓ SW1↑ CAT6, 3 vezető, ámyékolt, sodrott pár (0,2 - 1mm²) RS485-1 G A+ B- G A- B- G A+ S- 5 G A+ B- ⑦ ① ② ③ ④

Wifi kommunikáció csatlakoztatása (Opcionális)

solar edge

12

Mobilnetes kommunikáció csatlakoztatása (Opcionális)

⑤ ↓ ② 3 5.5 N*m ① ④

A fedlapok telepítése

solaredge

14

3.5 N*m ③ ② 1 2 3 5 6 7 8 9 10 solarisat 4

L1 L2 L3 N ①

solaredge

15

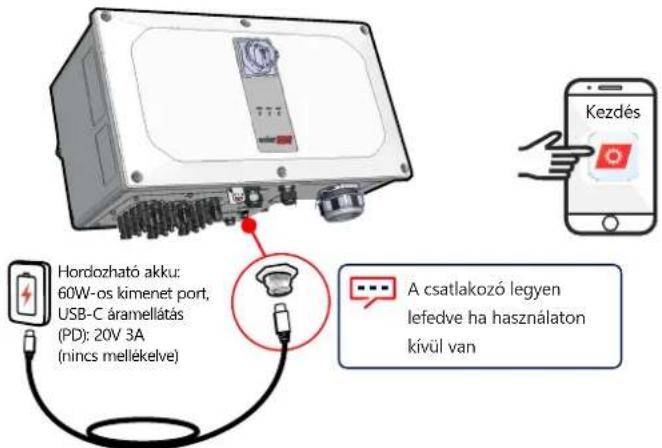

Előzetes üzembe helyezés, ha az áramellátás (AC) nincs csatlakoztatva (1. lehetőség)

Töltse le a SolarEdge SetApp-ot

Állítsa a DC-kapcsolót be állásba

Csatlakoztassa a hordozható akkut

Indítsa el a SetAppot és kövesse az utasításait

Hordozható akku: 60W-os kimenet port, USB-C áramellátás (PD): 20V 3A (nincs mellékelve) A csatlakozó legyen lefedve ha használaton kívül van

1méter, apa-apa csatlakozó, USB-C (nincs mellékelve)

Üzembe helyezés DC és AC áramellátással (2. lehetőség)

solaredge

16

Töltse le a SolarEdge SetApp-ot

Kapcsolja be az áramellátást

Indítsa el a SetAppot és kövesse az utasításait

solar edge

17

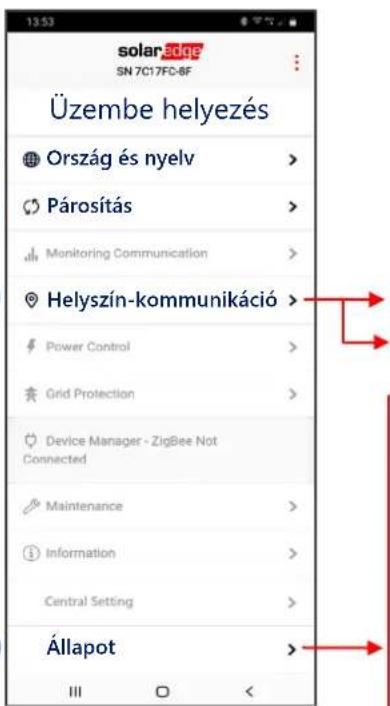

Az irányió inverter üzembe helyezése

1
2
3

solar edge SN 7C17FC-8F Üzembe helyezés Ország és nyelv > Párosítás > Monitoring Communication > Helyszín-kommunikáció > Power Control > Grid Protection > Device Manager - ZigBee Not Connected Maintenance > Information > Central Setting > Állapot >

RS485-1 → Protokoll → SolarEdge → Solaredge Irányító RS485-1 → Követő azonosítás

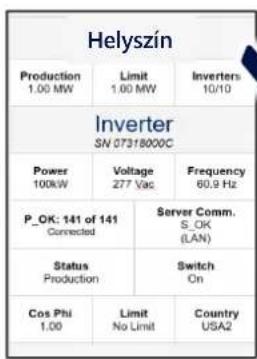

Helyszín Production Limit Inverters 1.00 MW 1.00 MW 10/10 Inverter SN 07318000C Power Voltage Frequency 100kW 277 Vac 60.9 Hz P_OK: 141 of 141 Server Comm. Connected S_OK (LAN) Status Switch Production On Cos Phi Limit Country 1.00 No Limit USA2

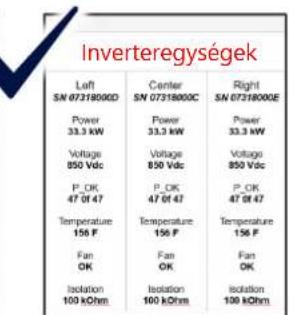

Inverteregységek Left Center Right SN 0731800GD SN 0731800DC SN 0731800CE Power Power Power 33.3 kW 33.3 kW 33.3 kW Voltage Voltage Voltage 850 Vdc 850 Vdc 850 Vdc P_OK P_OK P_OK 47 OF 47 47 OF 47 47 OF 47 Temperature Temperature Temperature 156 F 156 F 156 F Fan Fan Fan OK OK OK Isolation Isolation Isolation 100 kOhm 100 kOhm 100 kOhm

4

LED jelzések

solaredge

TELJ. KOMM. HIBA

Zöld Kék Piros

A rendszer energiát termel

Az AC csatlakoztatva van, de a rendszer nem termel energiát

Az inverter kommunikál a felügyeleti platformmal

Rendszerhiba

solaredge

Támogatás elérhetőségei

Ha technikai problémái vannak a SolarEdge termékekkel kapcsolatban, kérjük, lépjen velünk kapcsolatba:

Előzetes értesítés nélkül változtatható.
