Typ produktu	Třífázový měnič s technologií Synergy
Značka	SolarEdge
Model	SE90KRW00IBNQ4
Jmenovitý výkon	90 kW
Vstupní DC napětí	Až 850 V (na jednotku Synergy)
Výstupní AC napětí	Třífázové 277/480 V (nebo dle konfigurace země)
Výstupní frekvence	50/60 Hz (podle země)
Hmotnost	Přibližně 32 kg (hlavní jednotka)
Rozměry (Š x V x H)	Přibližně 40 x 116.8 x 100.8 cm (bez držáků)
Provozní teplota	-20 °C až +60 °C (snížení výkonu nad 45 °C)
Stupeň krytí	IP65 (venkovní)
Pomocné napájení	USB-C konektor 20V/3A pro předběžné uvedení do provozu
Konektivita	Ethernet (LAN), RS485 (2 porty), Wi-Fi (volitelně), mobilní síť (volitelně)
Komunikace s optimalizátory	Přes protokol SolarEdge Home Network
Integrovaná ochrana	Bezpečnostní DC vypínač, ochrana proti přepětí AC/DC, galvanické oddělení
Uzemnění	PE povinné; žádné funkční DC uzemnění
AC připojení	4 vodiče + zem nebo 3 vodiče + zem, až 120 mm²
Počet FV řetězců	Až 3 na jednotku Synergy (s pojistkami pokud >3)
Funkce monitorování	Přes platformu SolarEdge, aplikaci SetApp, LED indikátory (zelená, modrá, červená)
Údržba a čištění	Čistěte vlhkým hadříkem; nepoužívejte abrazivní prostředky; pravidelně kontrolujte připojení
Bezpečnost	VAROVÁNÍ: před zásahem odpojte AC a DC napájení; po vypnutí počkejte 5 minut
Náhradní díly a opravitelnost	Opravy musí provádět autorizovaný technik SolarEdge; žádné díly vyměnitelné uživatelem
Záruka	Standardně 12 let (prodloužitelná za podmínek)

Často kladené otázky - SE90KRW00IBNQ4 SolarEdge

Které výkonové optimalizátory jsou kompatibilní s tímto modelem měniče?

Měnič SE90KRW00IBNQ4 je kompatibilní s výkonovými optimalizátory SolarEdge řady P (P860, P960, P800p) a optimalizátory nové generace. Pomocí SolarEdge Designer ověřte přesnou kompatibilitu.

Mohu tento měnič instalovat venku?

Ano, měnič má krytí IP65 a může být instalován venku, za předpokladu dodržení bezpečnostních vzdáleností: 1 metr volného prostoru před zařízením a neblokování proudění vzduchu.

Jak připojit měnič k dohledu?

Použijte ethernetový port (LAN) nebo možnost RS485 pro připojení měniče k dohledové platformě SolarEdge. Volitelně můžete přidat Wi-Fi nebo mobilní modul. Počáteční konfiguraci umožňuje aplikace SetApp.

Co dělat, když se rozsvítí červená kontrolka?

Červená kontrolka indikuje systémovou chybu. Zkontrolujte AC a DC připojení, po vypnutí počkejte 5 minut a poté restartujte. Pokud problém přetrvává, nahlédněte do úplného návodu nebo kontaktujte technickou podporu SolarEdge.

Jaký typ AC kabelu použít?

Použijte kabel se 4 vodiči + zem (hnědá, černá, šedá, modrá + žlutozelená) nebo 3 vodiči + zem, s maximálním průřezem 120 mm². Pro hliníkové vodiče použijte bimetalové koncovky.

Jak provést uvedení do provozu bez AC připojení?

Můžete použít možnost 1: přepněte DC vypínač do polohy ON, připojte externí baterii přes USB-C port (20V/3A) a postupujte podle aplikace SetApp. Možnost 2 vyžaduje napájení přes AC.

Jaká je ochrana proti přepětí?

Měnič obsahuje ochranu proti přepětí AC i DC. Dodatečnou ochranu na straně AC musí zajistit instalatér podle místních norem.

Mohu připojit více než 3 FV řetězce na jednotku Synergy?

Ano, ale pokud překročíte 3 řetězce na jednotku, jsou nutné pojistky 25 A. Použijte vhodnou spojovací skříň.

Jak čistit měnič?

Před čištěním odpojte napájení. Použijte měkký vlhký hadřík bez abrazivních prostředků. Čistěte větrací mřížky, aby nedošlo k přehřátí.

Kde najdu sériové číslo a podporu?

Sériové číslo (SN) je na štítku produktu. Pro podporu navštivte stránku https://www.solaredge.com/service/support.

NÁVOD K OBSLUZE SE90KRW00IBNQ4 SolarEdge

Třifázový měnič se synergickou technologií

Stručný návod k instalaci

PN: SExxK-xxxxlxxxx

Pro Evropu, oblast APAC a Jižní Afriku Verze 1.3

Legenda

POZNÁMKA

Tímto symbolem se označují informace, které mají uživateli pomoct s optimálním používáním produktu.

UPOZORNĚNÍ!

Představuje riziko. Nedodržení nebo nesprávné provedení tohoto postupu může způsobit poškození nebo zničení produktu. Nepokračujte v provádění postupu, který následuje za upozorněním, dokud plně nepochopíte a nesplníte uvedené podmínky.

VAROVÁNÍ!

Představuje riziko. Nedodržení nebo nesprávné provedení tohoto postupu může způsobit zranění nebo smrt. V případě varování nepokračujte v provádění postupu, dokud plně nepochopíte a nesplníte uvedené podmínky.

Tímto symbolem jsou v manuálech a na zařízeních SolarEdge opatřeny zemnicí body.

Zapněte/vypněte hlavní AC jistič a počkejte 5 minut

Zapněte/vypněte bezpečnostní DC odpojovač Synergy Manageru a počkejte 5 minut (Platí pouze pro modely s bezpečnostním DC odpojovačem.)

Nestříhejte konektory kabelů.

TYTO POKYNY USCHOVEJTE – Tento průvodce obsahuje důležité pokyny k třifázovému měniči, které je nutné dodržovat během instalace a údržby. Používání tohoto zařízení způsobem, který není v tomto dokumentu specifikován společností SolarEdge, může narušit ochranu poskytovanou tímto zařízením.

Instalace výkonových optimizérů

1→2→3→4→5→6

solaredge

1

1

Pro návrh SE systému použijte SolarEdge Designer https://designer.solaredge.com

Stáhněte si SolarEdge Mapper pro mapování výk. optimizérů stringů

Stáhnout

[NO TEXT]

[NO TEXT]

solar edge

1 Instalace výkonových optimizérů

3

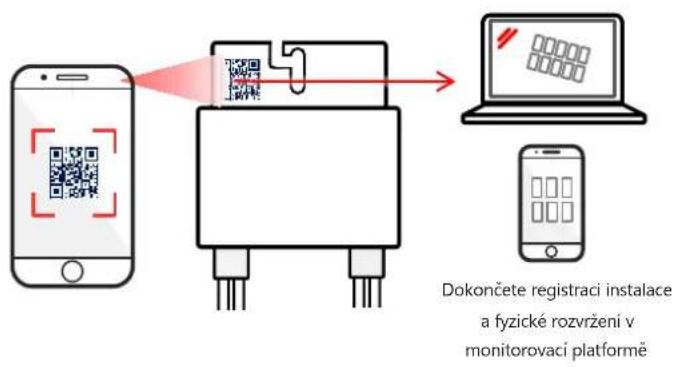

Naskenujte QR kód pomocí Mapperu.

4

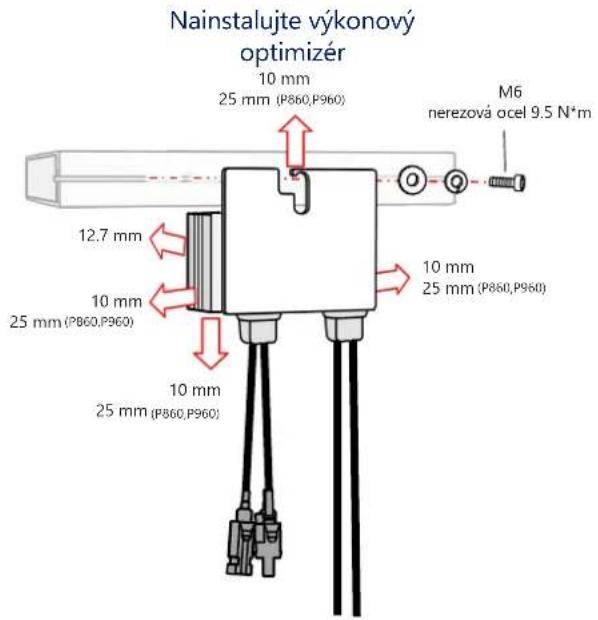

Nainstalujte výkonový optimizér 10 mm 25 mm (P860,P960) M6 nerezová ocel 9.5 N*m 12.7 mm 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960)

Instalace výkonových optimizérů

5 Připojte vstup z panelu 6 Připojte výstup do stringu Séniové připojení 2:1 K paralelnímu připojení dvou FV panelů použijte optimizér se dvěma vstupy (P800p) nebo odbočným kabelem připojte dva FV panely k optimizéru s jedním vstupem.

solar edge

2

Připojení FV pole

Zkontrolujte polaritu pole. Ověřte 1±0,1 V na optimizér Příklad: 8 optimizéry = ~8 V

Zachování vzdálenosti

solaredge

3

Volný prostor uvnitř 20 cm, pokud průměr nejvyšších ročních teplot dosahuje 25 °C nebo více Volný prostor venku 10 cm 40 cm 15 cm 5 cm Horizontalní instalace Je nutné zachovat minimálné 10° VAROVÁNÍ!! Před měničem je nutné zachovat alespoň jeden metr volného prostoru UPOZORNĚNÍ! Neblokujte proudění vzduchu 100.8 cm 40 cm 116.8 cm 40 cm Na plotu z pletiva 30 cm Na kovovém podkladu Zády k sobě 20 cm

solaredge

4

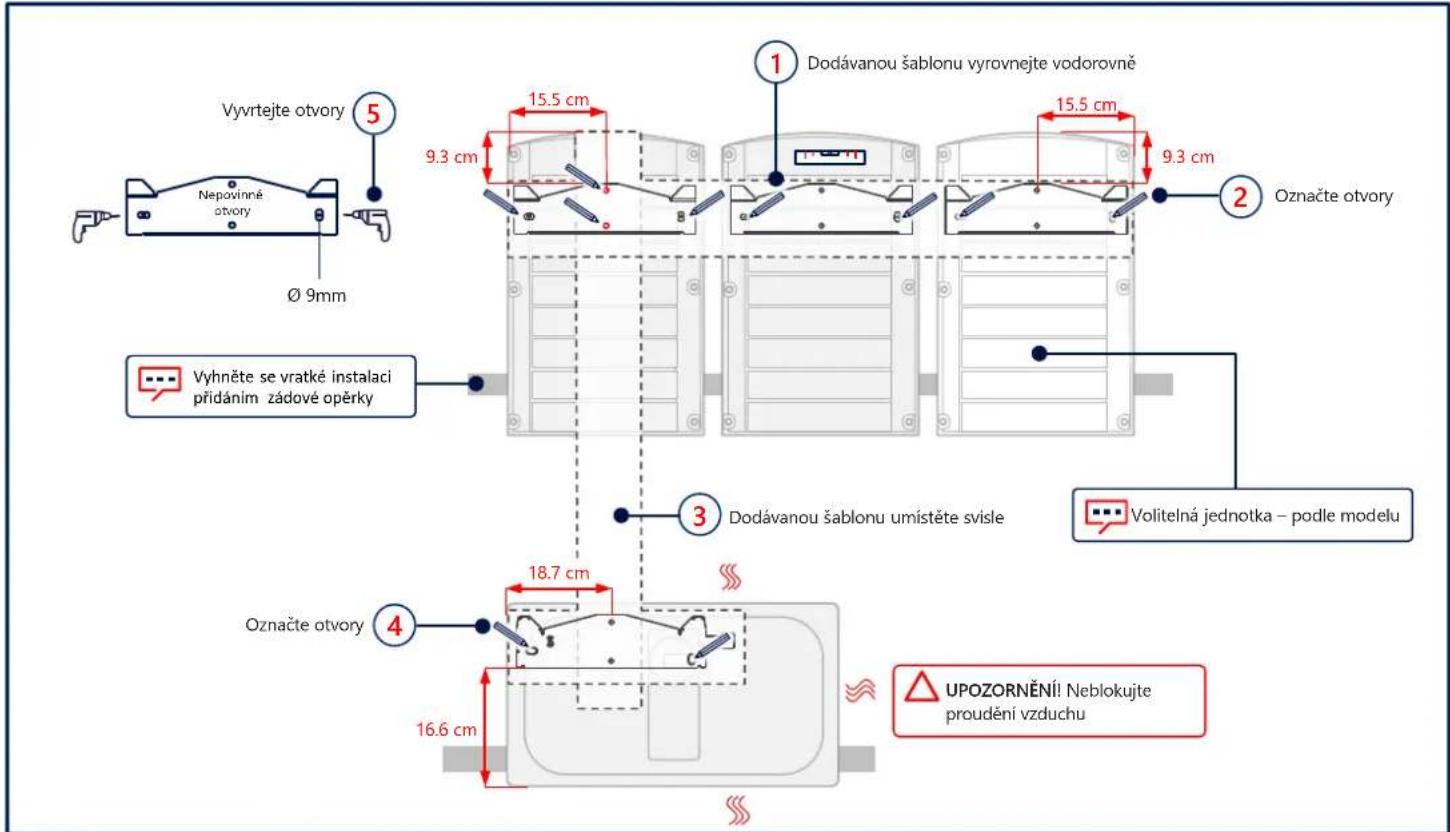

Značky a vrtání otvorů

Vyvrtejte otvory 5 Nepovinné otvory Ø 9mm 15.5 cm 9.3 cm Dodávanou šablonu vyrovnejte vodorovně 15.5 cm 9.3 cm Označte otvory Vyhnešte se vratké instalaci přidáním zádové opěrky 3 Dodávanou šablonu umistěte svisle Volitelná jednotka – podle modelu 4 Označte otvory 18.7 cm 16.6 cm UPOZORNĚNÍ! Neblokujte proudení vzduchu

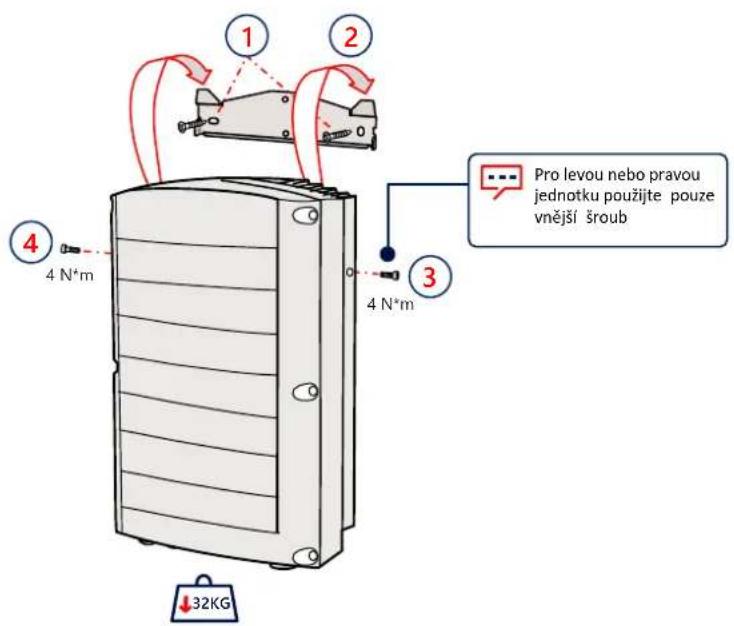

Montáž jednotek

solaredge

5

1 2 3 4 N*m 4 N*m ↓18KG

Pro levou nebo pravou jednotku použijte pouze vnější šroub 4 N*m 4 N*m 32KG

solaredge

6

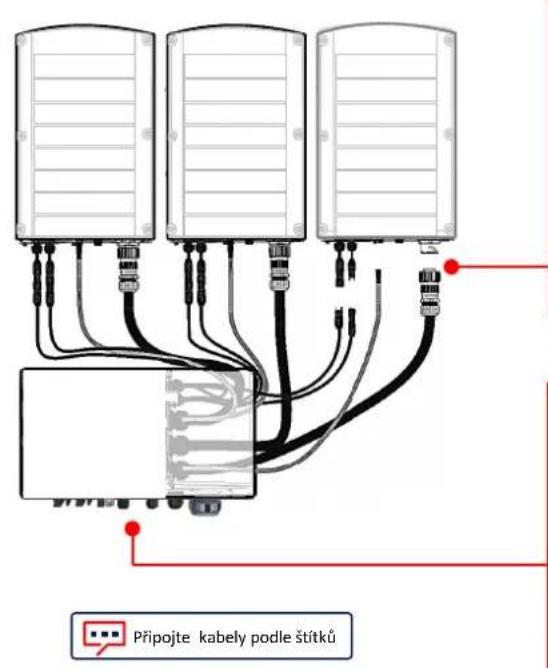

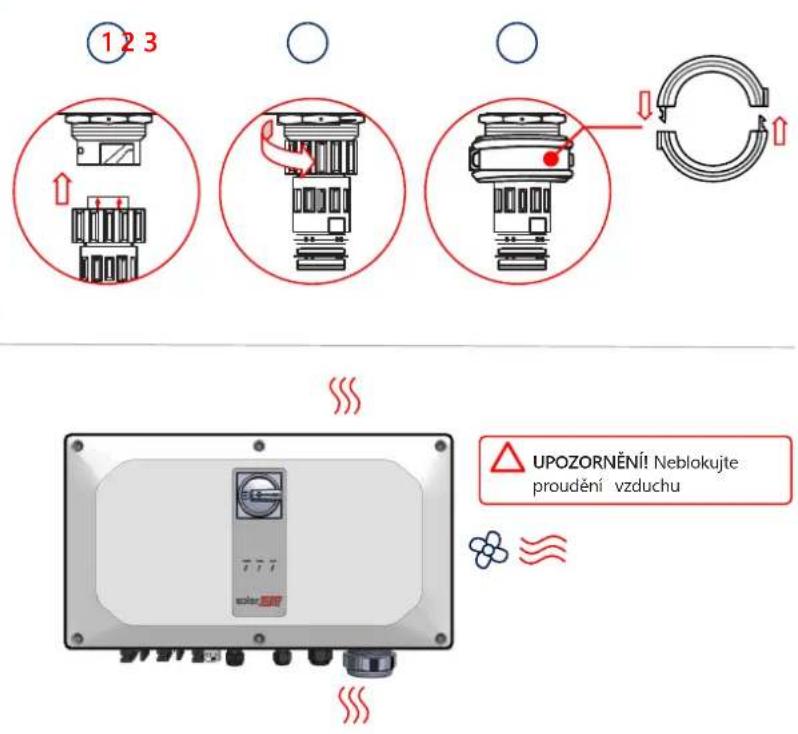

Připojení propojovacích kabelů

Připojte kabely podle štítků

1 2 3 UPOZORNĚNÍ! Neblokujte proudění vzduchu

Odstranění krytů

solaredge

7

solaredge

8

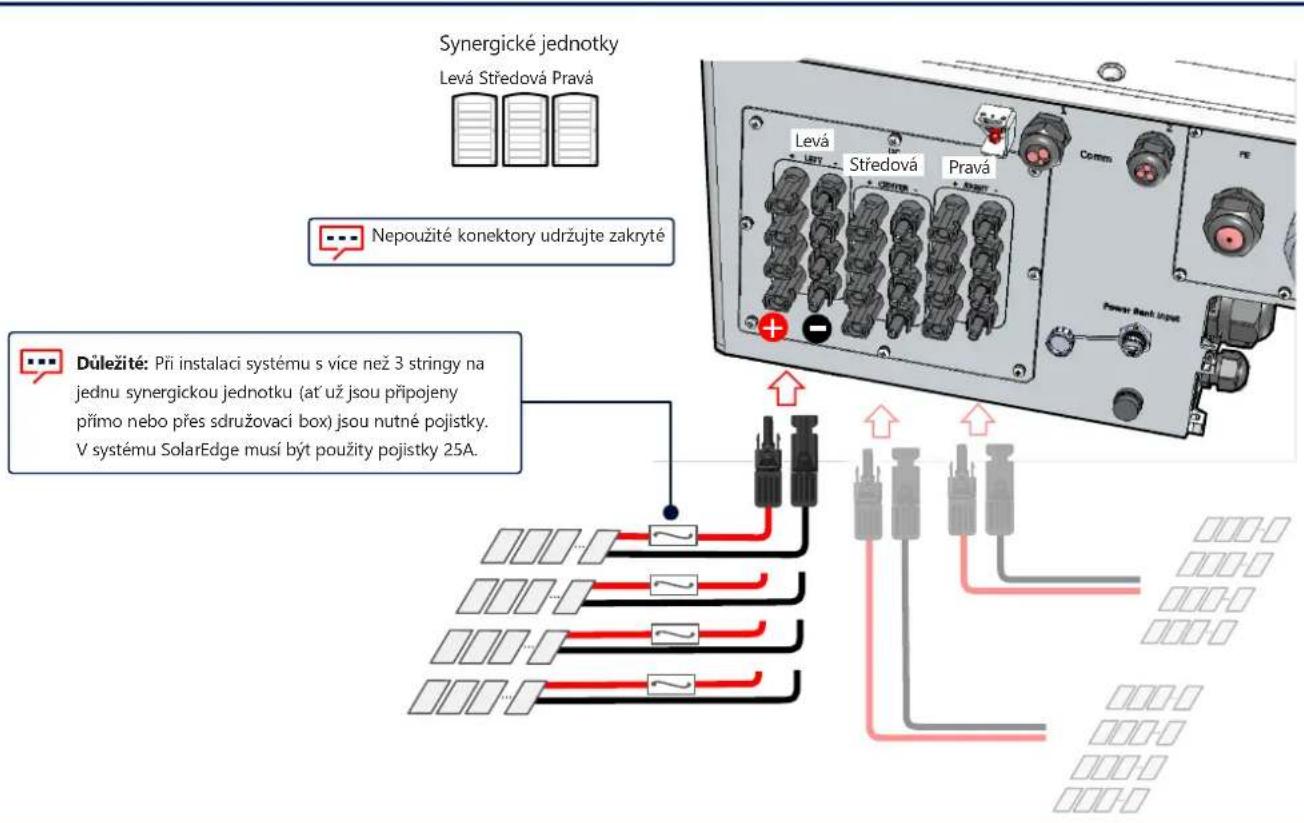

Připojení FV stringů

Synergické jednotky Levá Středová Pravá Nepoužité konektory udržujte zakryté Důležité: Při instalaci systému s více než 3 stringy na jednu synergickou jednotku (at' už jsou připojeny přímo nebo přes sdružovací box) jsou nutné pojistky. V systému SolarEdge musí být použity pojistky 25A.

Připojení FV stringů jedním DC vstupem

solaredge

8

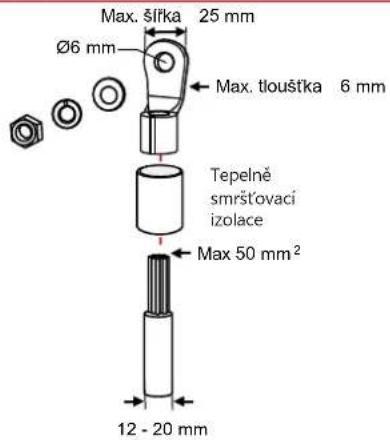

UPOZORNĚNÍ!

• U hliníkových drátů POUŽÍVEJTE POUZE bimetalická oka
• U měděných drátů POUŽÍVEJTE POUZE měděná pocínovaná oka

Max. šířka 25 mm Ø6 mm Max. tlouštka 6 mm Tepelné smršťovací izolace Max 50 mm² 12 - 20 mm

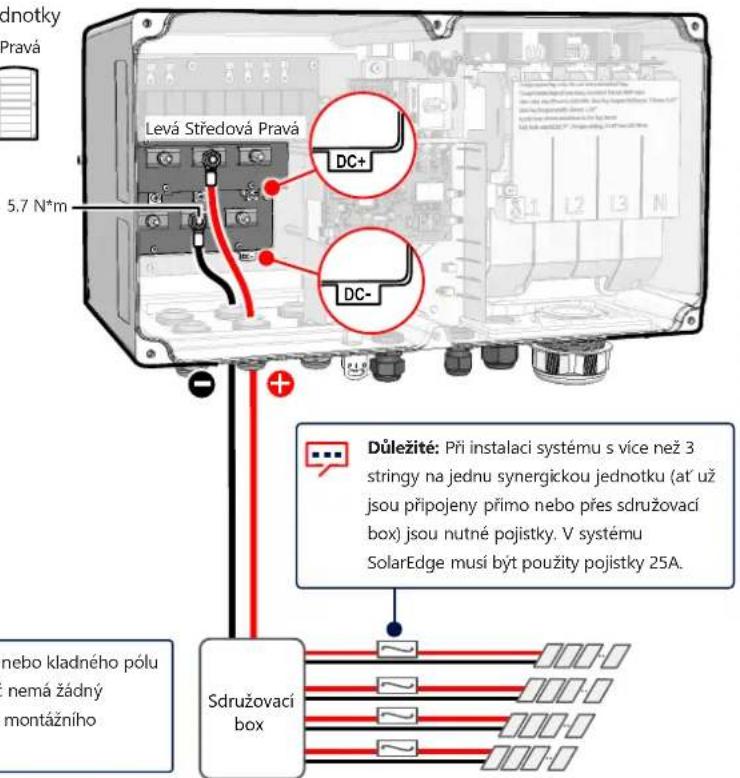

Synergické jednotky

Levá Středová Pravá

Dnotky Pravá 5.7 N*m Levá Středová Pravá DC+ DC- Důležité: Při instalaci systému s více než 3 stringy na jednu synergickou jednotku (at' už jsou připojeny přimo nebo přes sdružovací box) jsou nutné pojistky. V systému SolarEdge musí být použity pojistky 25A. Sdružovací box

Funkční elektrické uzemnění záporného nebo kladného pólu na straně DC je zakázáno, protože měnič nemá žádný transformátor. Uzemnění rámů panelů a montážního příslušenství panelů FVS je přijatelné

solar edge

9

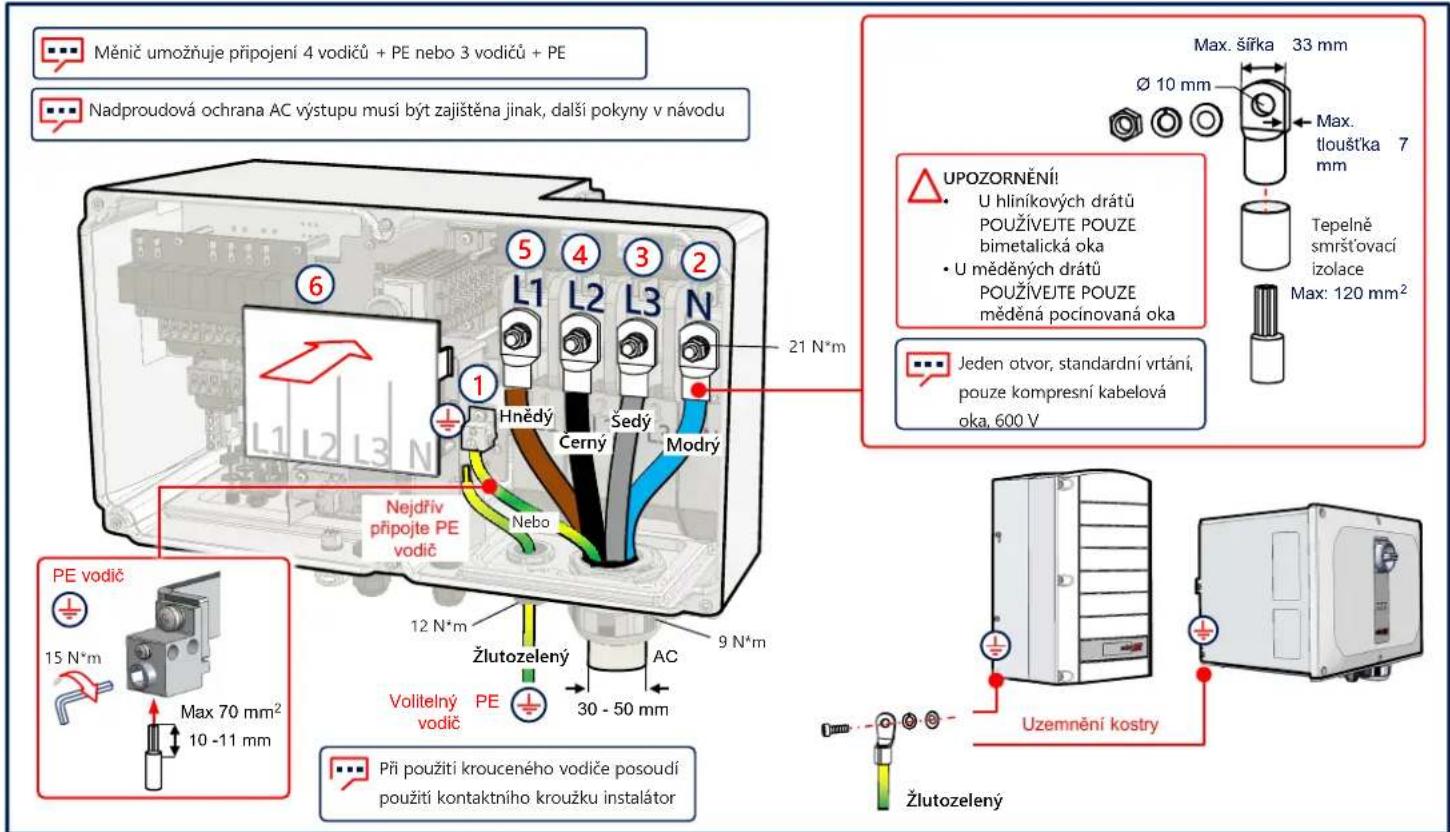

Připojení AC a ochranného uzemnění (PE)

Měnič umožňuje připojení 4 vodičů + PE nebo 3 vodičů + PE Nadproudová ochrana AC výstupu musí být zajištěna jinak, další pokyny v návodu 6 1 L1 L2 L3 L4 L5 21 N*m Hnědý Černý Sedý Modrý Nebo Nejdřiv připojte PE vodič 12 N*m Žlutozelený AC 9 N*m Volitelný vodič 30 - 50 mm Při použití krouceného vodiče posoudí použití kontaktního kroužku instalátor UPOZORNĚNÍI: U hliníkových drátů POUŽÍVEJTE POUZE bimetalická oka • U měděných drátů POUŽÍVEJTE POUZE měděná pocinovaná oka Jeden otvor, standardní vrtání, pouze kompresní kabelová oka, 600 V Max. šířka 33 mm Ø 10 mm Max. tloušťka 7 mm Tepelné smršťovací izolace Max: 120 mm² Uzemnění kostry Žlutozelený

LAN komunikace

solar edge

10

COMM 1 5.5 N*m Ethernet

solaredge

11

RS485 připojení několika měničů

COMM 2 4 N*m SW1⑥ SW1↑ SW1↓ SW1↑ CAT6, 3 vodiče, stiněný, kroucený pár (0,2-1 mm²) RS485-1 G A+ B- G A- B- G A+ B- G A- B- ⑦ ⑤ ③ ④

Připojení Wi-Fi komunikace (volitelné)

solaredge

12

Připojení k mobilní síti (volitelné)

⑤ ↓ ② 5.5 N*m ① ④

Montáž krytů

solaredge

14

3.5 N*m ③ ② 1 2 3 5 6 7 8 9 10 solarisat 4

L1 L2 L3 N ①

solaredge

15

Předběžné uvedení do provozu bez připojení k AC (možnost 1)

Stáhněte si SolarEdge SetApp

Zapněte (1) DC vypínač

Připojte power banku

Spust'te SetApp a řid'te se pokyny

Power banka: 60 W na výstupním portu, USB-C Power Delivery (PD): 20 V 3 A (není součástí dodávky) Zakrytujte konektor, pokud se nepouživá

1 metr, samec-samec, USB-C (není součástí dodávky)

Uvedení do provozu s DC a AC napájením (možnost 2)

solaredge

16

Stáhněte si SolarEdge SetApp

Zapněte napájení

Spust'te SetApp a řid'te se pokyny

solar edge

17

Uvedení primárního měniče do provozu

1
2
3

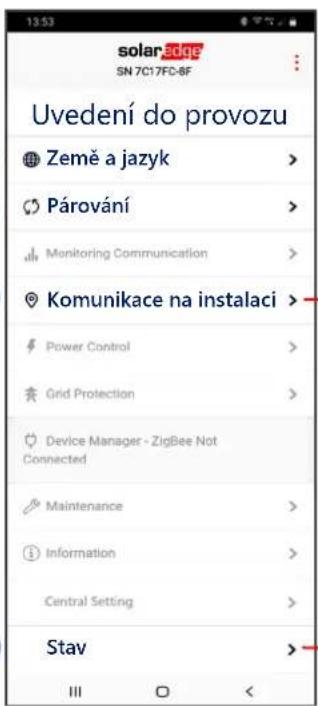

solaredge SN 7C17FD-8F Uvedení do provozu Země a jazyk > Párování > Monitoring Communication > Komunikace na instalaci > Power Control > Grid Protection > Device Manager - ZigBee Not Connected Maintenance > Information > Central Setting > Stav III □ <

RS485-1 → Protokol → SolarEdge → Primární (Leader) RS485-1 → Sekundární (Follower) Detekovat

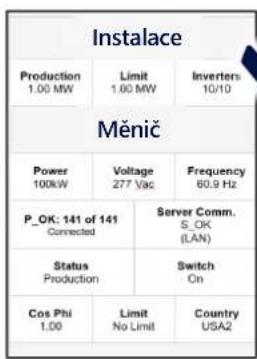

Instalace Production 1.00 MW Limit 1.00 MW Inverters 10/10 Měnič Power 100kW Voltage 277 Vac Frequency 60.9 Hz P_OK: 141 of 141 Connected Server Comm. S_OK (LAN) Status Production Switch On Cos Phi 1.00 Limit No Limit Country USA2

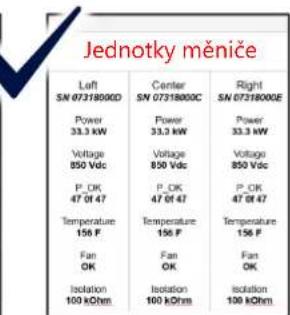

Jednotky měniče Left SN 07318000D Center SN 07318000C Right SN 07318000E Power 33.3 kW Power 33.3 kW Power 33.3 kW Voltage 850 Vdc Voltage 850 Vdc Voltage 850 Vdc P_OK 47 OF 47 P_OK 47 OF 47 P_OK 47 OF 47 Temperature 156 F Temperature 156 F Temperature 156 F Fan OK Fan OK Fan OK Isolation 100 kOhm Isolation 100 kOhm Isolation 100 kOhm

4

Indikace LED kontrolkami

solaredge

VÝKON KOM CHYBA Zelená Modrá Červená

solaredge

Kontakt na technickou podporu

V případě technických potíží s produkty

SolarEdge nás prosím kontaktujte

prostřednictvím:

Změny vyhrazeny bez předchozího

upozornění. Copyright © SolarEdge Inc.

Všechna práva vyhrazena. Březen 2021.
