| Typ produktu | Třífázový střídač s technologií Synergy |
| Značka | SolarEdge |
| Model | SE90KRW00IBNM4 |
| Jmenovitý výkon | 90 kW |
| Vstupní napětí DC | 800 V |
| Výstupní napětí AC | 400 V třífázové |
| Frekvence | 50/60 Hz |
| Hmotnost | 40 kg |
| Rozměry (Š x V x H) | 800 x 600 x 300 mm |
| Napájení | Síť AC, solární panely DC |
| Technologie | Synergy s výkonovými optimalizátory |
| Hlavní funkce | Konverze DC/AC, optimalizace výkonu, monitorování, komunikace |
| Komunikace | LAN, Wi-Fi (volitelné), RS485, GSM (volitelné) |
| Kompatibilita | Optimalizátory SolarEdge |
| Počet vstupů DC | Více (podle konfigurace) |
| Chlazení | Integrovaný ventilátor |
| Stupeň krytí | IP65 |
| Provozní teplota | -20°C až +60°C |
| Údržba a čištění | Čistěte suchým hadříkem, ročně kontrolujte připojení |
| Bezpečnost | Ochrana proti přepětí, nouzové zastavení, uzemnění |
| Náhradní díly a opravitelnost | Kontaktujte podporu SolarEdge, opravu provádí autorizovaný technik |
| Záruka | 12 let |
| Obecné informace | V souladu s evropskými normami, určeno pro venkovní použití |
Často kladené otázky - SE90KRW00IBNM4 SolarEdge
Dotazy uživatelů ohledně SE90KRW00IBNM4 SolarEdge
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Solární panel ve formátu PDF zdarma! Najděte svůj návod SE90KRW00IBNM4 - SolarEdge a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. SE90KRW00IBNM4 značky SolarEdge.
NÁVOD K OBSLUZE SE90KRW00IBNM4 SolarEdge
Predstavuje riziko. Nedodrzeni nebo nespravné provedeni tohoto postupu muze zpusobit poskozeni nebo znicenji produktu. Nepokraujte v provadeni postupu, ktery nasleduje za upozornemim, dokud plne nepochopite a nesplnite uvedene podminky.
VAROVÁNÍ!
Predstavuje riziko. Nedodrzeni nebo nespravné provedeni tohoto postupu muze zpusobit zraneni nebo smrt. V priadé varovani nepokracujte v provadéní postupu, dokud plne nepochopite a nesplinite uvedené podminky.
Nestrihejte konektory kabelu.
Tínto symbolem jsou v manuálech a na zařizenich SolarEdge opatény zemplínci body.
Zapnete/vynpene hlavn AC jistic a poceje 5 minut
Zapnete/vypnete bezpecnostni DC odpojovac Synergy Manageru a pocejte 5 minut (Plati pouze pro modely s bezpecnostnim DC odpojovaem.)
TYTO POKNY USCHOVEJTE - Tento pruvodce obsahuje dulezite pouky k trifazovemu menici, ktere je nutne dodrozvat behem instalace a udzby. Pouzivani tohoto zaizeni zpusobem, ktere neni v tomt dokumentu specifikovan spolecnosti SolarEdge, muze narusit ochranu poskytovanou timto zaifenim.
Instalace vykonovych optimérù
①→②→③→④→⑤→⑥
solar edge
1
(1)
Pro návrh SE systému použijte SolarEdge Designer https://designer.solaredge.com
(2)
Stáhněte si SolarEdge Mapper pro mapovány výk. optimérů stringú
solar edge

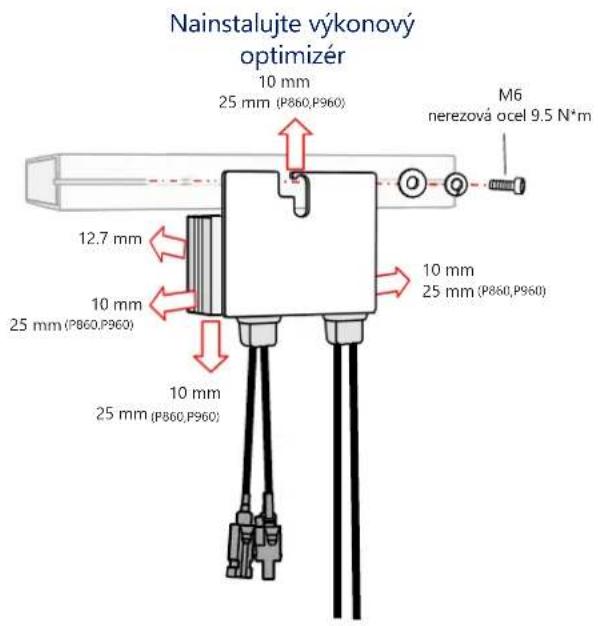

1 Installace vykonovych optimizierung

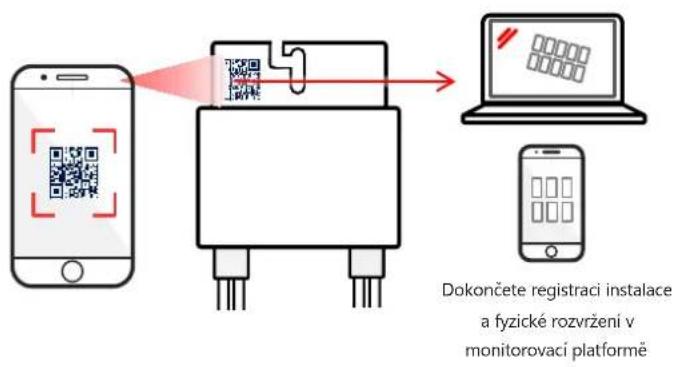

Naskenujte QR kód pomoci Mapperu.
solaredge

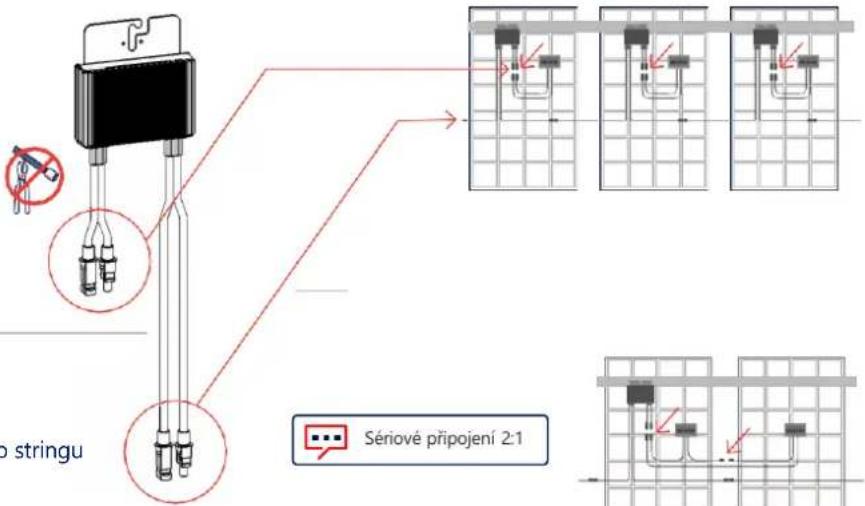

Instalace vykonovych optimérù
1
Pripojte vstup z panelu
Pripojte vystup do stringu
K paralelmimu pripojeni dvou FV
panelu pouzijte optimizer se dvema
vstupy (P800p) nebo odboznym
kabelem pripoje dva FV panely k
optimizero sjidnim vstupem.
solar edge
2

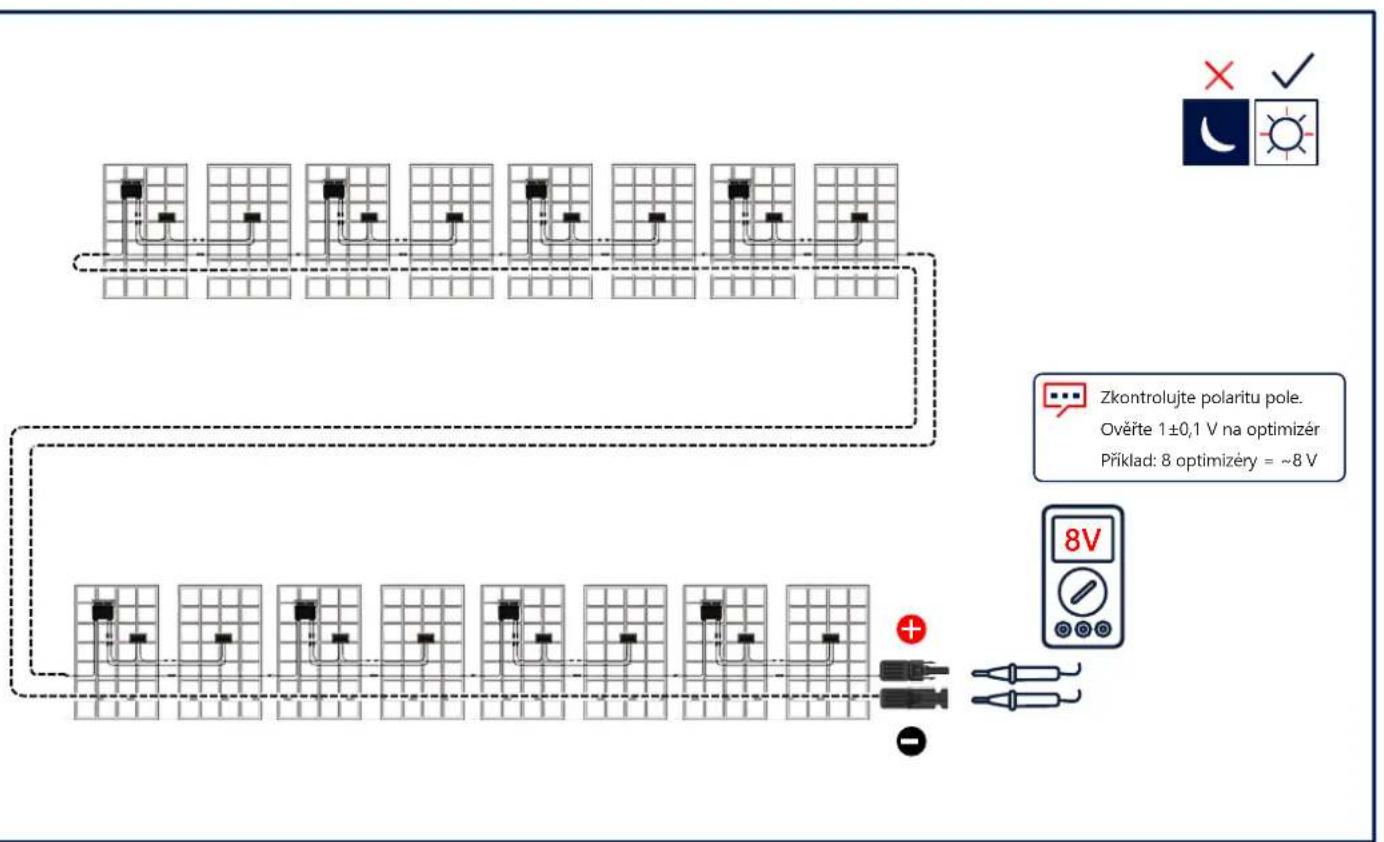

Připojení FV pole
Zachování vzdálenosti
solar edge
3
solar2017
4

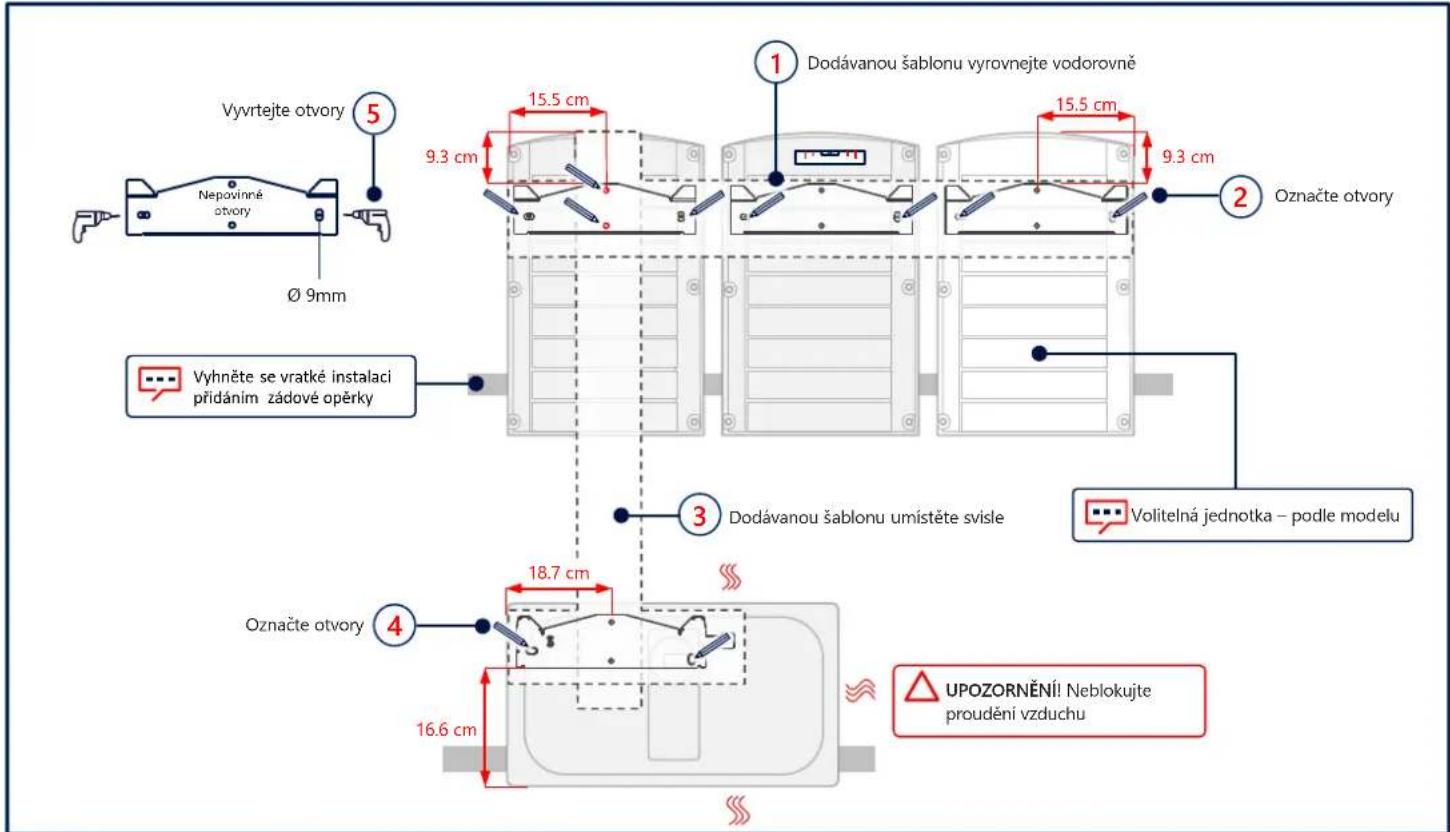

Značky a vrtání otvorů

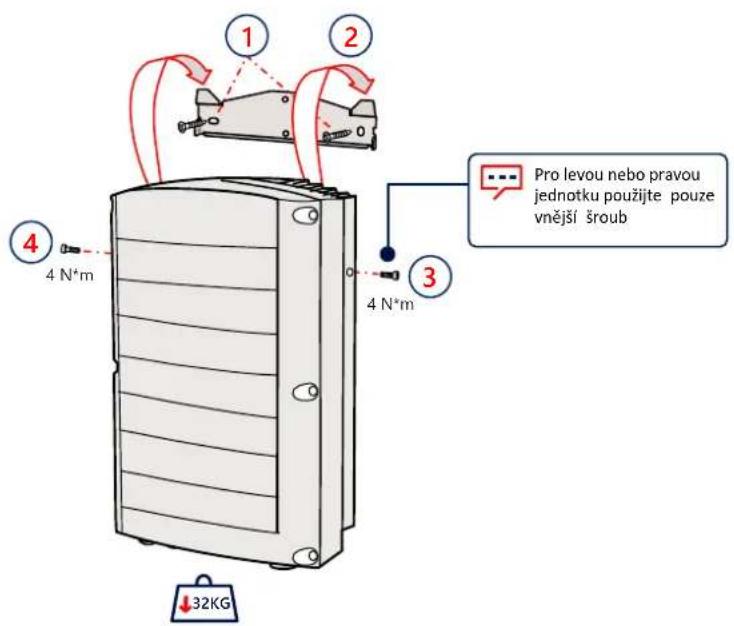

Montáž Jednotek
solar2007
5
solar edge
6

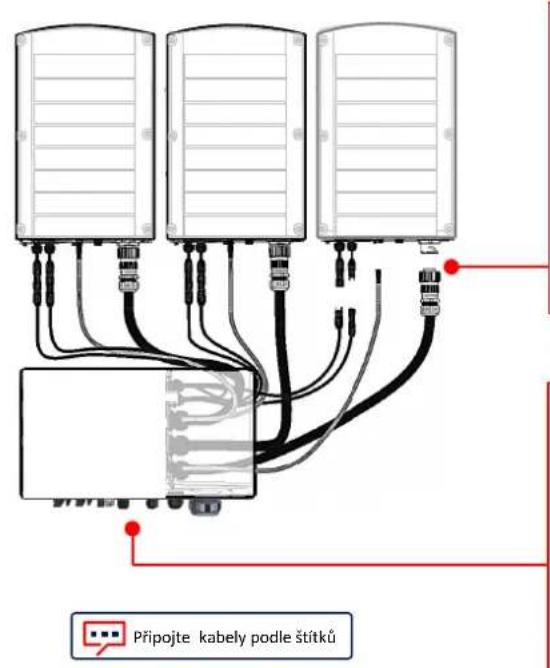

Připojení propojovacích kabelů
UPOZORNENi Neblokujte proudeni vzduchu

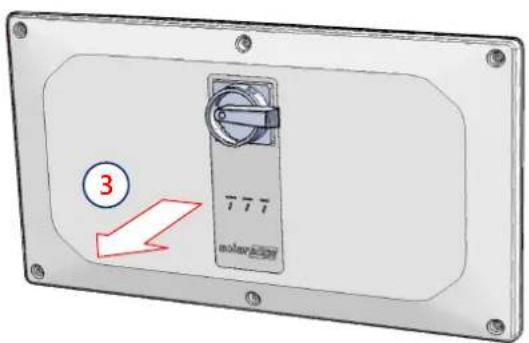

Odstranění krytů
solar 2017
7
1
VAROVÁNÍ
PRED ZAHAJENIM MONTAZE VYPNETE NAPAJENI
solar edge
8

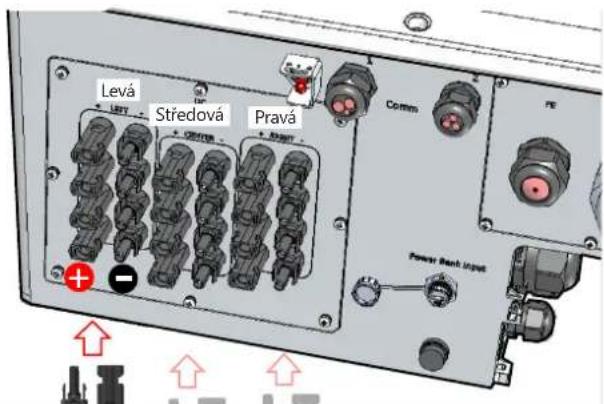

Připojení FV stringú
Synergické Jednotky
Leva Stredova Prava
Nepouzité konektory udržujte zakryté

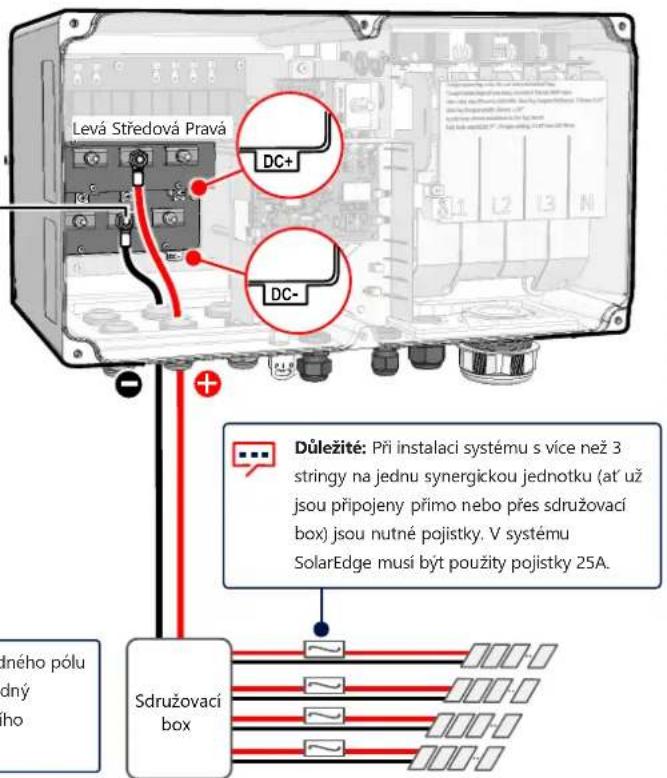

Dulezite: Pri instalaci systemu s vice nez 3 stringy na\ jednu synergickou Jednotku (a'uz jsou pripojeny\ primo nebo prs sdruzovaci box) jsou nutne pojistky.\ V systemu SolarEdge musi byt pouzity pojistky 25A
Připojení FV stringů jedném DC vstupem
solar 2017
8

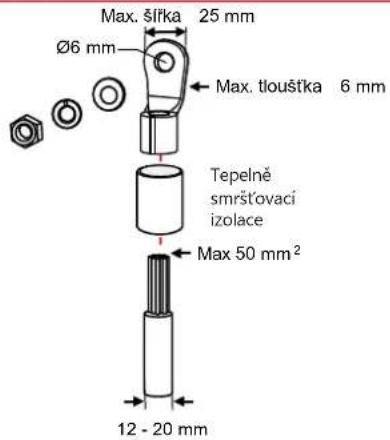

UPOZORNENI!
U hlinikovych dratu POUZIVEJTE POUZE bimetalicka oka
U medenych dratu POUZIVEJEPOUZE medena pocinovanaoka
Synergické Jednotky
Leva Stefedova Pravá
5.7 N*m
Funké elektrické uzeméni záporného nebo kladného polu na strane DC je zakázano, protoze menic némá zádný transformátor. Uzměné rámú panelú a montážního príslusentvi panelú FVS je prijatelné

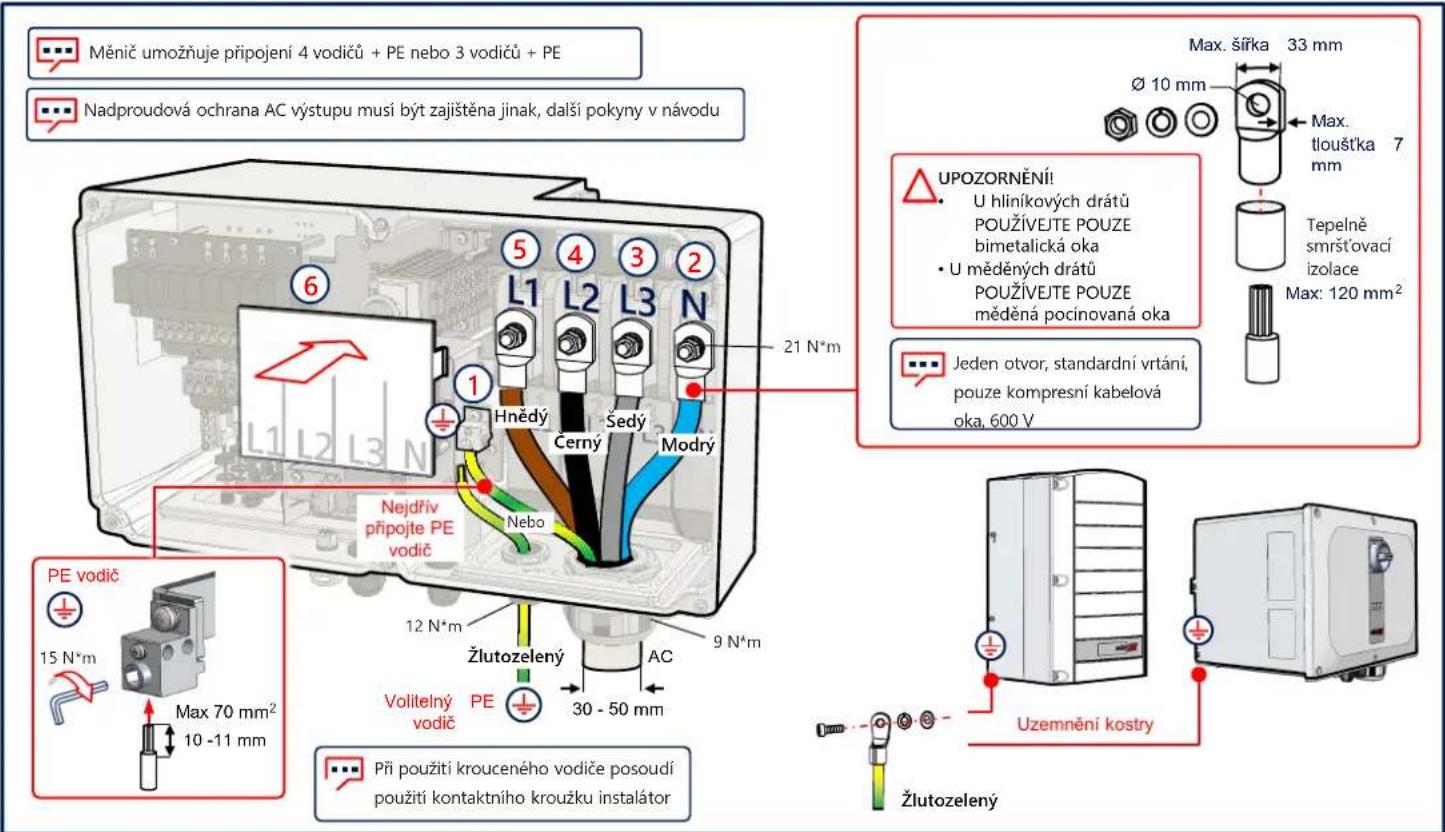

Připojení AC a ochranného uzemnéni (PE)
LAN komunikace
solar 2017
10
solar
11

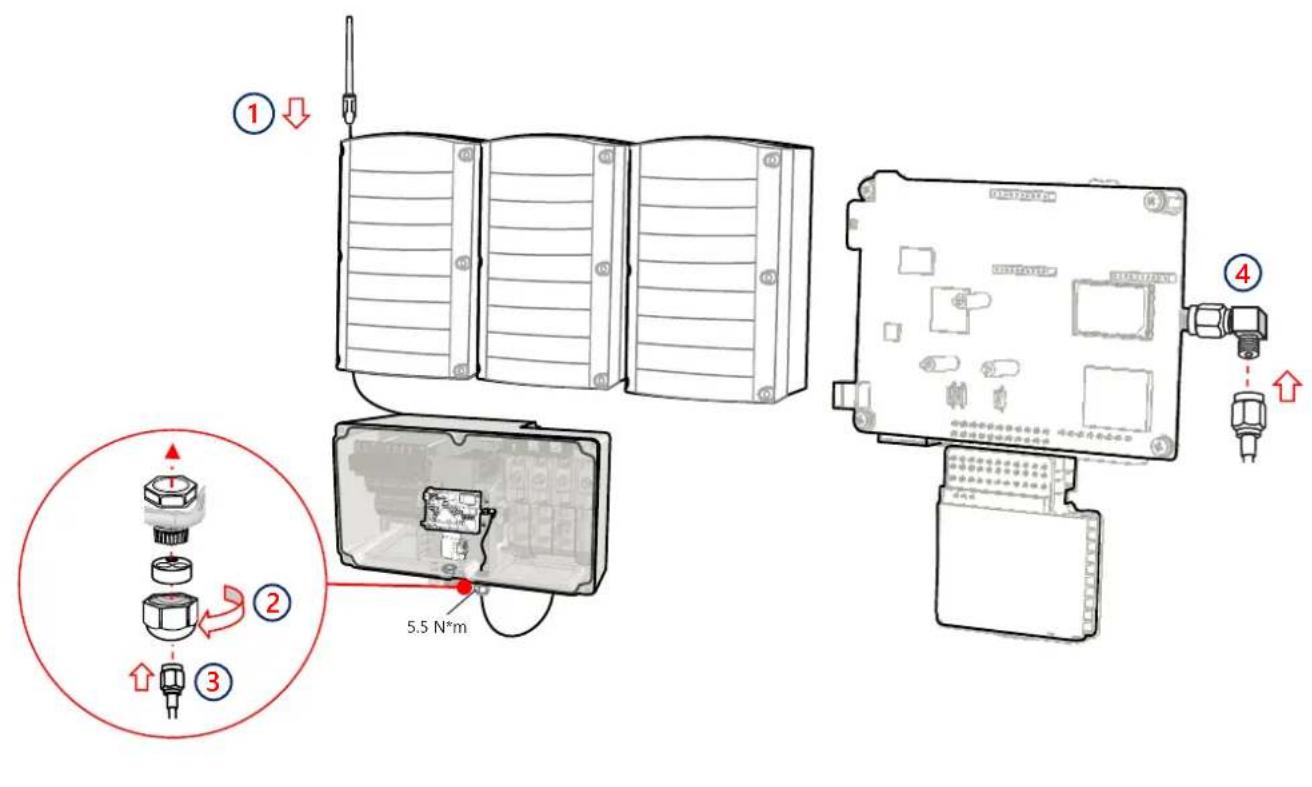

Připojení Wi-Fi komunikace (volitelné)
solar 2017
12
solar edge
13
Připojení k mobilní sítí (volitelné)
Montáž krytú
solar 2017
14
solar edge
15
Předběžné uvedeni do provozu bez prípojení k AC (možnost 1)
Stahnete si SolarEdge SetApp
Zapnete (1) DC
vypinač
Pripojte power banku
Spust'te SetApp a rid'te se poukyny
Power banka: 60 W na vystupnim portu, USB-C Power Delivery (PD): 20 V 3 A (neni soucasti dodavky
Zakrytujte konektor,
pokud se nepoužíva
1 metr, samec-samec, USB-C (neni soucastei dodaky)
Uvedeni do provozu s DC a AC napajenim (možnost 2)
16
Stáhněte si SolarEdge SetApp
Zapněte napájení
Spust'te SetApp a rid'te se poukyny
solar2014
17

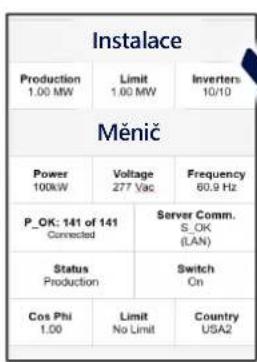

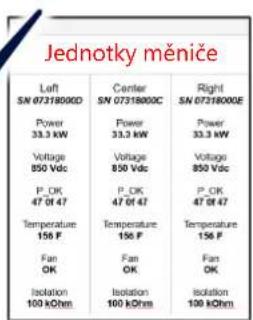

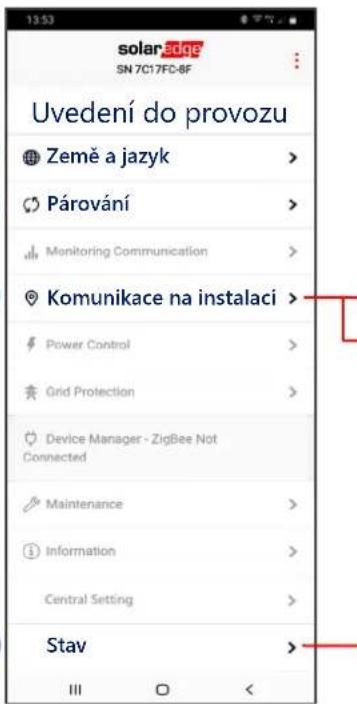

Uvedeni primárního měnicié do provozu
RS485-1 Protokol SolarEdge Primární (Leader)
RS485-1 Sekundární (Follower) Detekovat
Indikace LED kontrolkami
Systém vyrábléelektřinu
AC strana je pripojena, ale systém nevyráblé elektrinu
Měnič komunikuje s monitorovací platformou
Systémová chyba
solaredge
Kontakt na technickou podporu
SolarEdge nás prosím kontaktujte prostřednictvím:
Změny vyhrazeny bez prěchodozího
upozornéni. Copyright © SolarEdge Inc.
Vsechnapravavyhrazena.Brezen2021.
