Produkttyp	Dreiphasen-Wechselrichter mit Synergy-Technologie
Marke	SolarEdge
Modell	SE90KRW00IBNM4
Nennleistung	90 kW
DC-Eingangsspannung	800 V
AC-Ausgangsspannung	400 V dreiphasig
Frequenz	50/60 Hz
Gewicht	40 kg
Abmessungen (L x H x P)	800 x 600 x 300 mm
Stromversorgung	AC-Netz, DC-Solarmodule
Technologie	Synergy mit Leistungsoptimierern
Hauptfunktionen	DC/AC-Umwandlung, Leistungsoptimierung, Überwachung, Kommunikation
Kommunikation	LAN, Wi-Fi (optional), RS485, GSM (optional)
Kompatibilität	SolarEdge-Optimierer
Anzahl der DC-Eingänge	Mehrere (je nach Konfiguration)
Kühlung	Integrierter Lüfter
Schutzart	IP65
Betriebstemperatur	-20°C bis +60°C
Wartung und Reinigung	Mit einem trockenen Tuch reinigen, jährlich Verbindungen prüfen
Sicherheit	Überspannungsschutz, Not-Aus, Erdung
Ersatzteile und Reparierbarkeit	Kontaktieren Sie den SolarEdge-Support, Reparatur durch autorisierten Techniker
Garantie	12 Jahre
Allgemeine Informationen	Entspricht den europäischen Normen, Konzipiert für den Außeneinsatz

Häufig gestellte Fragen - SE90KRW00IBNM4 SolarEdge

Wie installiere ich den SolarEdge SE90K Wechselrichter?

Die Installation muss von einem qualifizierten Fachmann durchgeführt werden. Befolgen Sie die Kurzanleitung: Befestigen Sie das Gerät an der Wand, schließen Sie die DC- und AC-Kabel an, verbinden Sie die Kommunikation und führen Sie dann die Inbetriebnahme über die App SolarEdge SetApp durch.

Was bedeuten die Leuchtanzeigen am Wechselrichter?

Die Leuchtanzeigen sind: Grün (Stromerzeugung), Blau (Kommunikation aktiv), Rot (Systemfehler). Blinken zeigt bestimmte Status an, die im Handbuch beschrieben sind.

Wie schließe ich die Leistungsoptimierer an?

Die Optimierer werden in Reihe zwischen den Solarmodulen angeschlossen. Verwenden Sie SolarEdge Designer für die Planung und SolarEdge Mapper zum Scannen der QR-Codes und Zuordnen der Optimierer.

Wie führe ich die Inbetriebnahme über SetApp durch?

Laden Sie die App SolarEdge SetApp auf Ihr Smartphone herunter. Schalten Sie den Wechselrichter ein, starten Sie die App und folgen Sie den Anweisungen zur Konfiguration der Anlage, der Optimierer und der Kommunikation.

Welche Sicherheitsvorkehrungen sind vor der Installation zu treffen?

Vor jedem Eingriff AC- und DC-Stromversorgung trennen. Warten Sie 5 Minuten nach der Abschaltung, um die Kondensatoren zu entladen. Tragen Sie persönliche Schutzausrüstung.

Wie schließe ich die Solarmodul-Strings an?

Schließen Sie jeden Modulstring an einen DC-Eingang des Wechselrichters an. Verwenden Sie geeignete Klemmen: Bimetall für Aluminium, verzinntes Kupfer für Kupfer. Beachten Sie die Polarität.

Was tun bei einem Kommunikationsfehler?

Überprüfen Sie die LAN-, Wi-Fi- oder RS485-Verbindungen. Starten Sie den Wechselrichter und den Router neu. Wenn das Problem bestehen bleibt, wenden Sie sich an den SolarEdge-Support.

Wie warte ich den Wechselrichter?

Reinigen Sie die Außenseite mit einem trockenen Tuch. Überprüfen Sie die Anschlüsse und Lüftungsöffnungen einmal jährlich. Blockieren Sie die Lufteinlässe nicht. Ziehen Sie für interne Eingriffe einen Techniker hinzu.

Welche Kommunikationskabel sind kompatibel?

Verwenden Sie Ethernet-Kabel (LAN) für die drahtgebundene Kommunikation oder das integrierte Wi-Fi. Für RS485 verwenden Sie ein geschirmtes Twisted-Pair-Kabel. Das GSM-Modul ist optional.

Wie kontaktiere ich den technischen Support von SolarEdge?

Besuchen Sie die offizielle Website https://www.solaredge.com/service/support, um die Kontaktdaten für Ihre Region zu finden. Halten Sie die Seriennummer und eine Beschreibung des Problems bereit.

BEDIENUNGSANLEITUNG SE90KRW00IBNM4 SolarEdge

Dreiphasen-Wechselrichter mit Synergie-Technologie

Installationsanleitung (Kurzfassung)

PN:SExxK-xxxx1xxxx

Für Europa, den asiatisch-pazifischen Raum und Südafrika Version 1.3

solar edge

Legende

HINWEIS

Dieses Symbol weist auf Informationen hin, die den Nutzer bei der optimalen Nutzung des Produkts unterstützen sollen.

ACHTUNG!

Signalisiert eine Gefahr. Dieses Symbol warnt Sie bei Vorgangen, bei denen möglichwerweise das Gerät beschädigt wird, wenn sie nicht korrekt oder ungenau ausgeführten werden. Arbeiten Sie bei einem Warnhinweis nicht weiter, bevor Sie den erläuterten Sachverhalt genau verstanden und die entsprechenden Maßnahmen ergriffen haben.

WARNING!

Signalisiert eine Gefahr. Dieses Symbol warnt Sie bei Vorgängen, bei denen Verletzungs- oder Lebensgefahr besteht, wenn sie nicht korrekt oder ungenau ausgeführten werden. Arbeiten Sie bei einem Gefahrenhinweis nicht weiter, bevor Sie den erläuterten Sachverhalt bereits verstanden und die entsprechenden Maßnahmen ergriffen haben.

Steckverbinder nicht abschneiden.

Das Symbol kennzeichnet Erdungspunkte in den Anleitungen und den Geräten von SolarEdge.

Schalten Sie den AC-Schalter am Hauptverteiler EIN/AUS und warten Sie 5 Minuten.

Schalten Sie den DC-Sicherheitsschalter EIN/AUS und warten Sie 5 Minuten. (Gilt nur für Modelle mit DC- Sicherheitsschalter)

BEWAHREN SIE DIESE ANLEITUNG AUF - Diese Anleitung enthalt wichtige Anweisungen fur den Dreiphasen-Wechselrichter, die während des Einbaus und der Wartung befolgt werden müssen. Die Verwendung these Gerats auf eine Weise, die nicht in dieser Dokument von SolarEdge angegeben ist, kann den von thisem Gerat gebotenen Schutz beeinträchtigen.

Installieren der Optimierer

①→②→③→④→⑤→⑥

solar 2017

1

Verwenden Sie den SolarEdge Designer zur Auslegung von SolarEdge Systemen https://designer.solaredge.com

Laden Sie sich zum Zuordnenden Leistungsoptimierer den SolarEdge Mapper herunter.

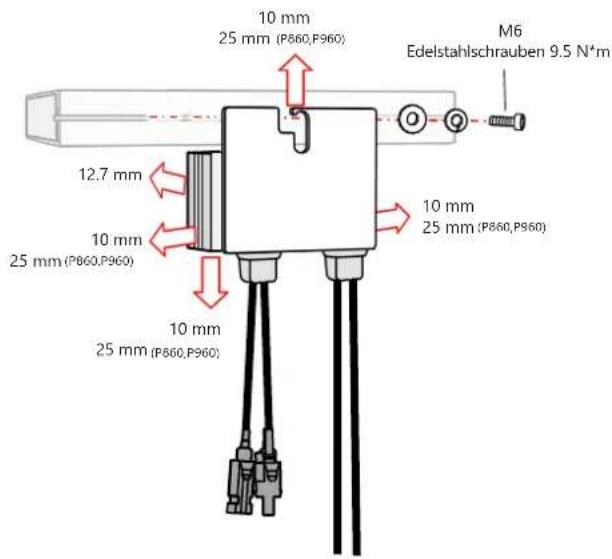

Installieren der Optimierer

3

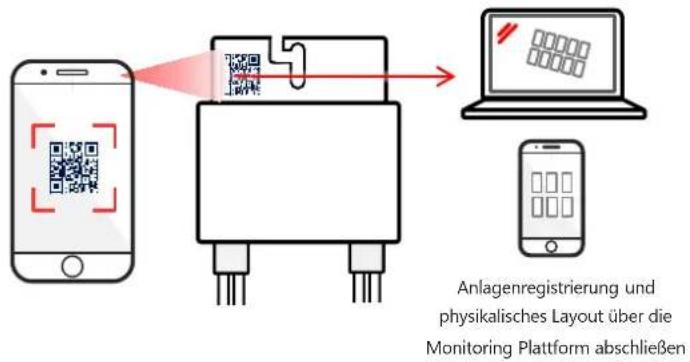

QR-Code mit dem Mapper scannen

4

Leistungsoptimierer installmenten

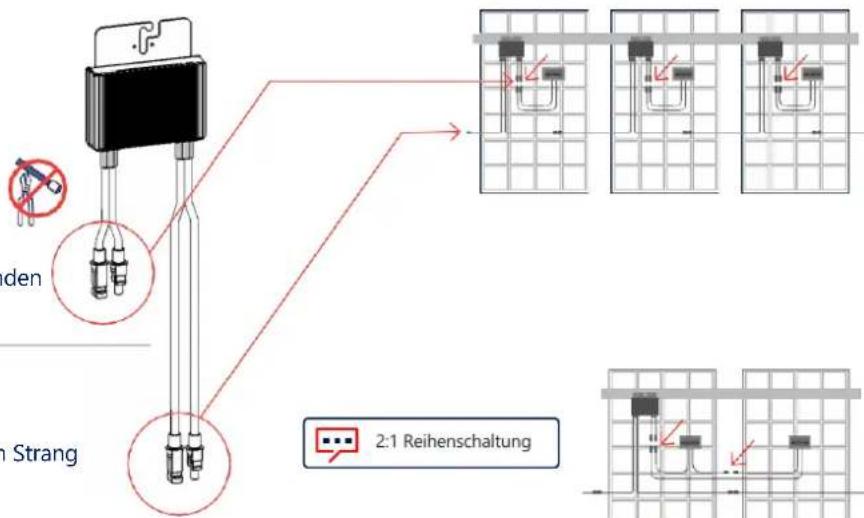

Installieren der Optimierer

①→②→③→④→⑤→⑥

solar 2017

1

Eingang vom Modul verbinden

Ausgang mit dem Strang verbinden

Verwenden Sie für eine Parallelverbindung zweier Module einen Dual-Optimierer (P800p), oder verwenden Sie ein Verzweigungskabel, um zwei Module an einen Leistungsoptimierer mit einem Eingang anzuschreiben.

solar edge

2

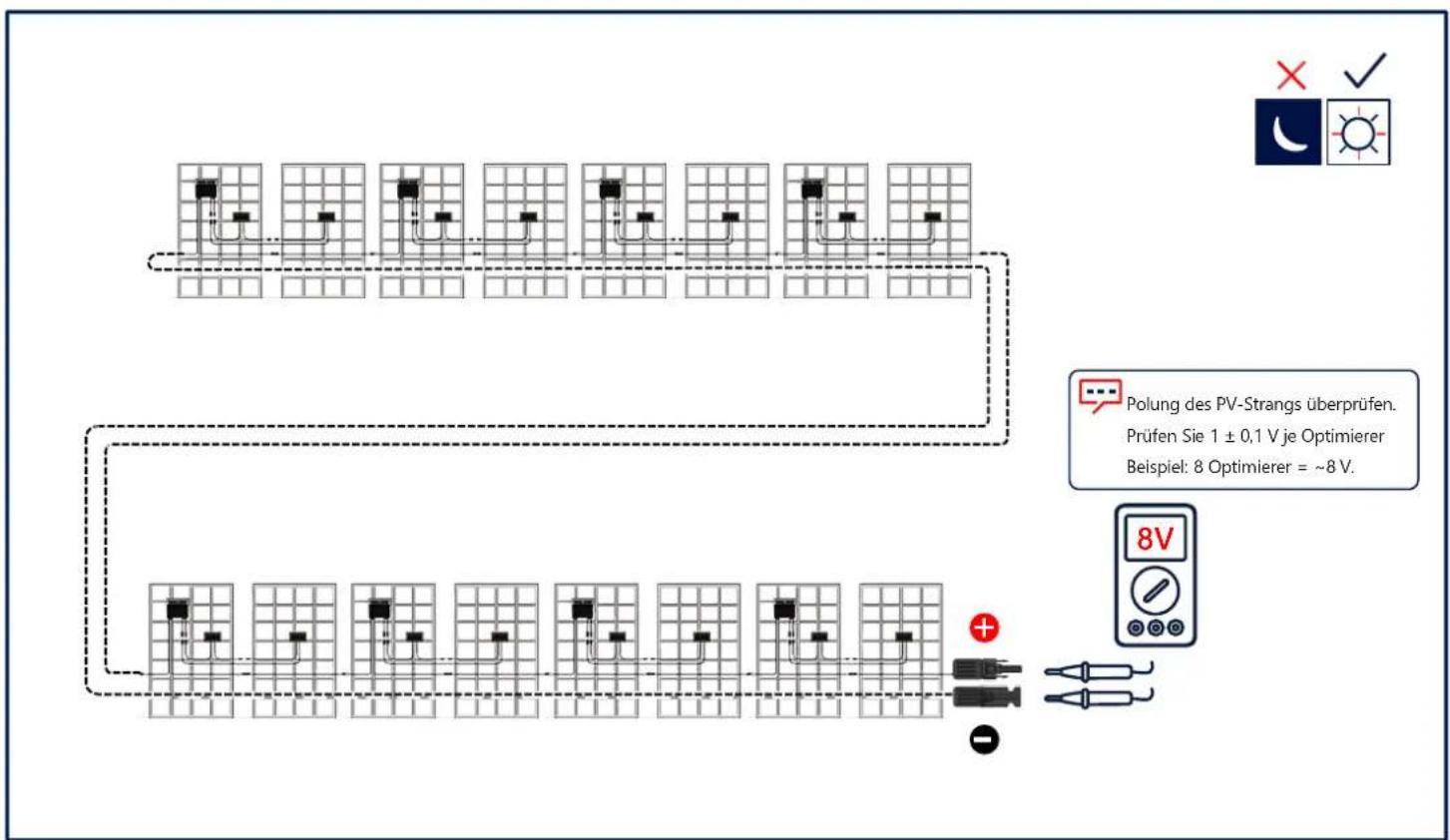

Anschlieben des PV-Strangs

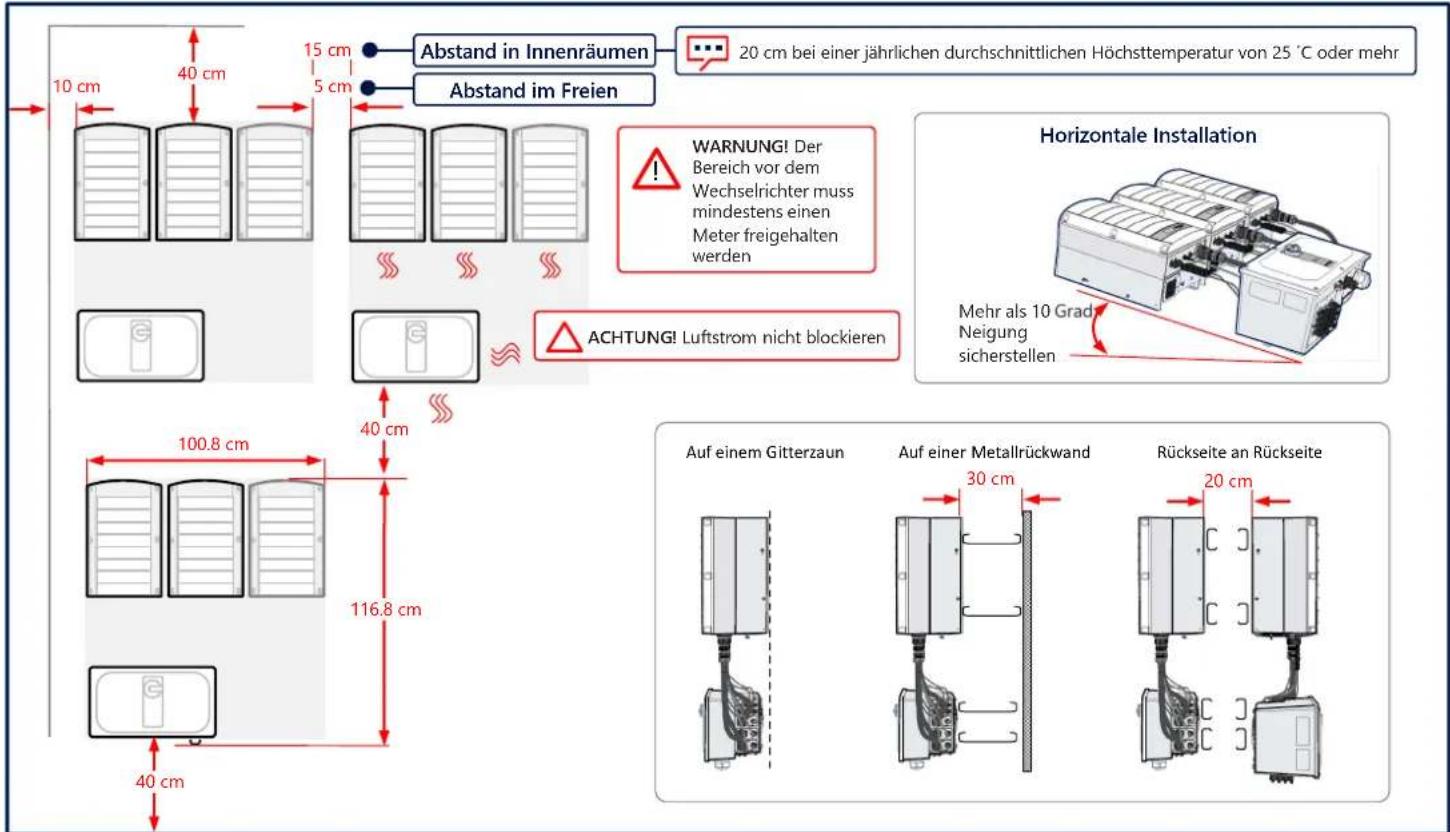

Abstände einhalten

solar edge

3

solar edge

4

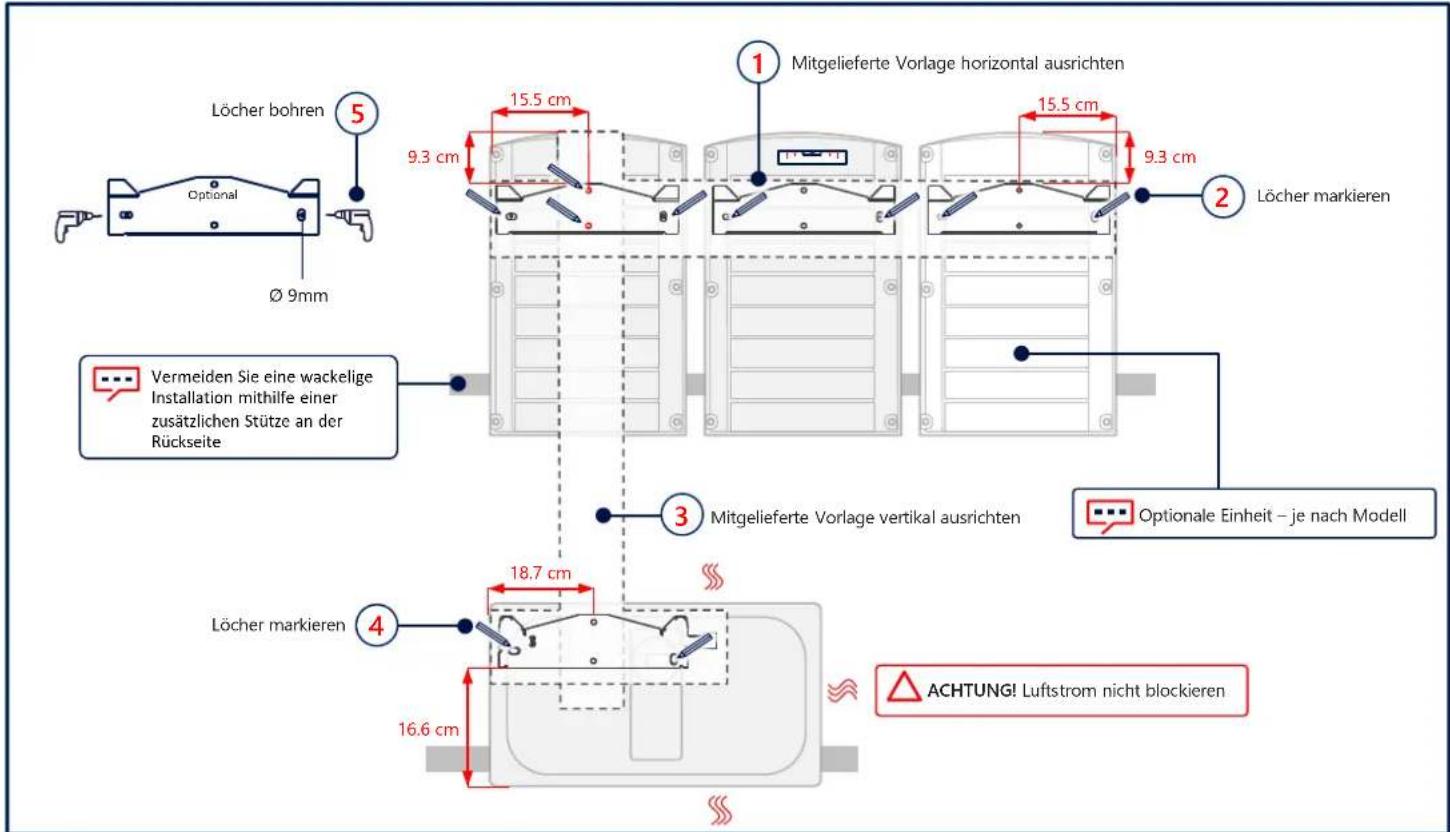

Markieren und Bohren von Löchern

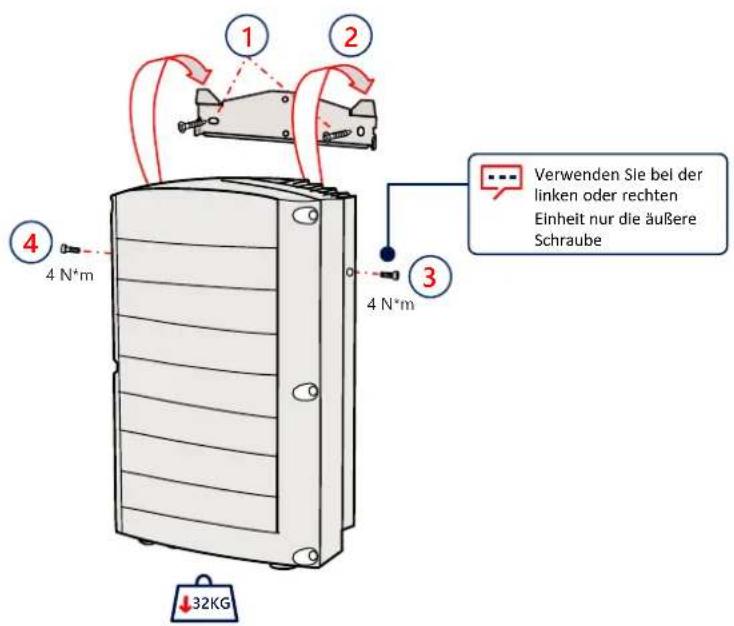

Montieren der Einheiten

solar2007

5

solar edge

6

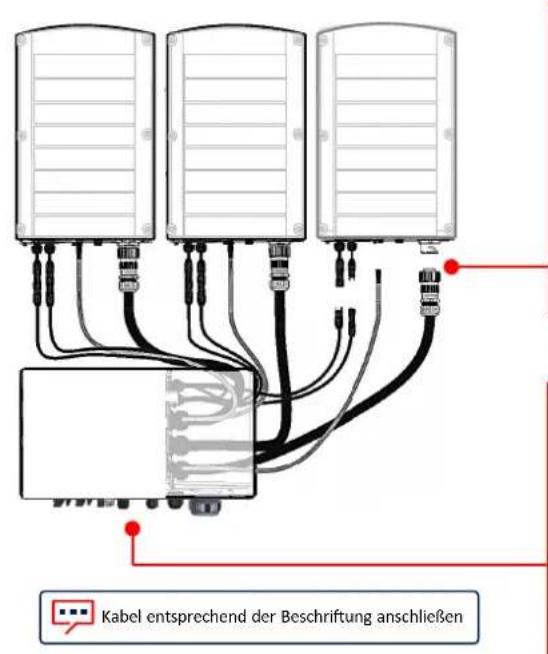

Anschließlich der Verbindungs-Kabel

ACHTUNG! Luftstrom nicht blockieren

Entfernen der Abdeckungen

solar 2017

7

1

WARNING
VOR BEGINN DER INSTALLATION DIE STROMVERSORGUNG UTERBRECHEN

solar edge

8

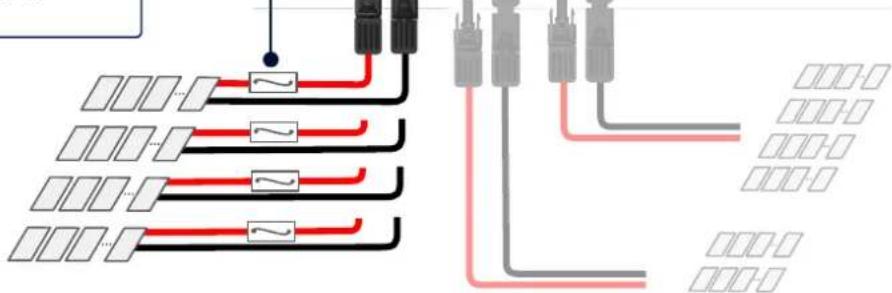

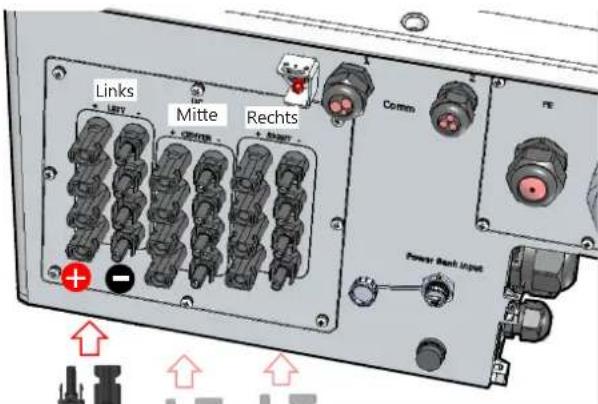

Anschlieben der PV-Strange

Synergie-Einheiten

Links Mitte Rechts

Unbenutzte Anschlüsse verschlossen halten

Wichtig: Bei der Installation eines Systems mit mehr als 3 Strängen pro einer einzelnen Synergy-Einheit (unabhängig davon, ob sie direkt oder über eine Combiner-Box angeschied wurden) sind Sicherungen erforderlich. In SolarEdge-System,müssen 25A Sicherungen verwendet werden.

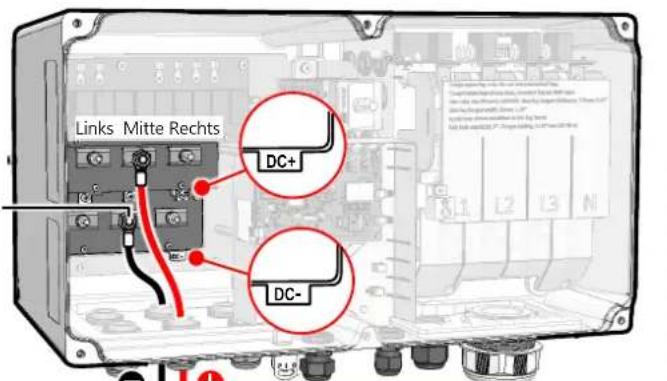

Anschluss von PV-Strängen über einen einzelnen DC-Eingang

solar 2017

8

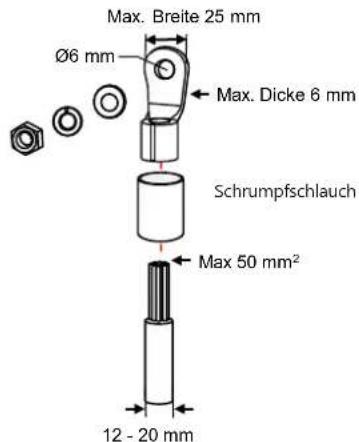

ACHTUNG!

• Bei Aluminiumleitungen AUSSCHLIESSLICH Bimetall-Kabelschuhe verwenden
• Bei Kupferleitungen NUR Kabelschuhe aus verzinnten Kupfer VERWENDEN.

Synergie-Einheiten Links Mitte Rechts

5.7 N*m

Important: Wichtig: Bei der Installation eines Systems mit mehr als 3 Strängen pro einer einzelnen Synergy-Einheit (unabhängig davon, ob sie direkt oder über eine Combiner-Box angeschlossen wurden) sind Sicherungen erforderlich. In SolarEdge-Systemen müssen 25A Sicherungen verwendet werden.

Die elektrische Funktionserding des DC-seitigem Minus-oder Pluspols ist verboten, da der Wechselrichter keinen Transformator besitzt. Die Erdung (Masse) von Modulrahmen und Montageausrüstung der PV-Generatomodule ist zulässig.

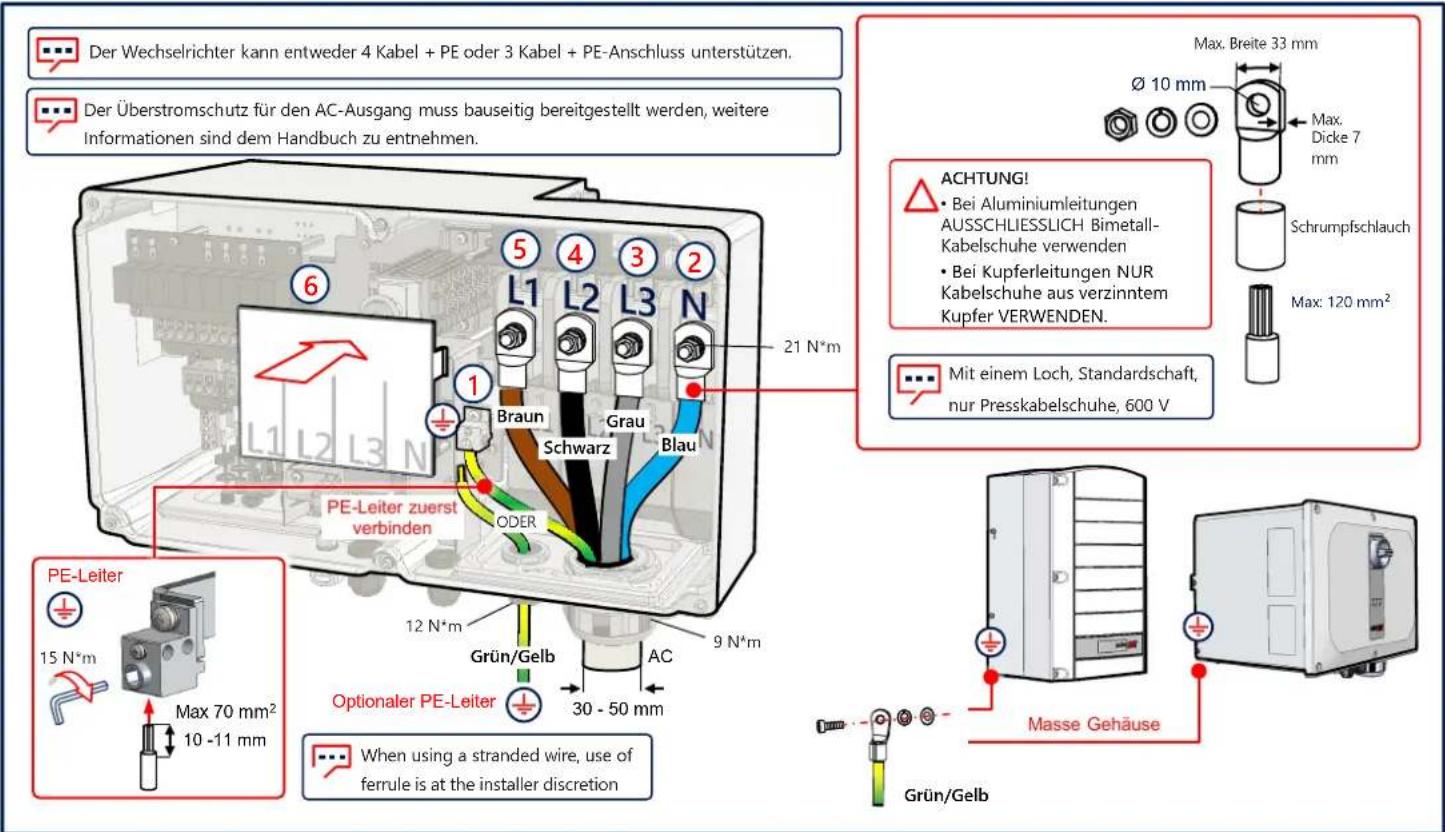

Anschlieben von AC und Schutzerdung (PE)

LAN-Verbindung

solar 300

10

solar

11

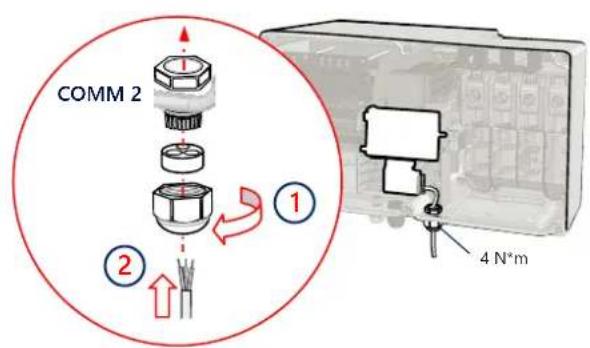

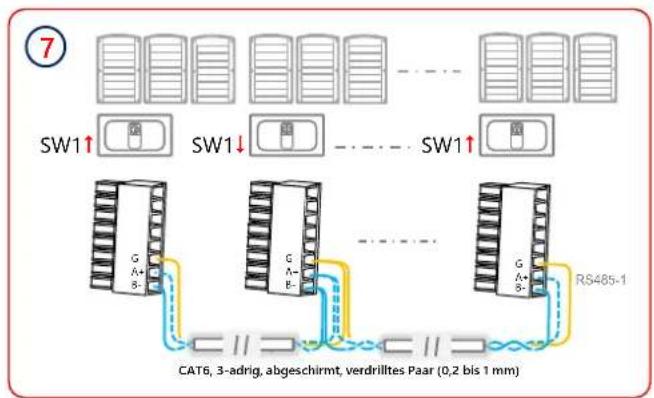

RS485-Verbindung mit mehreren Wechselrichtern

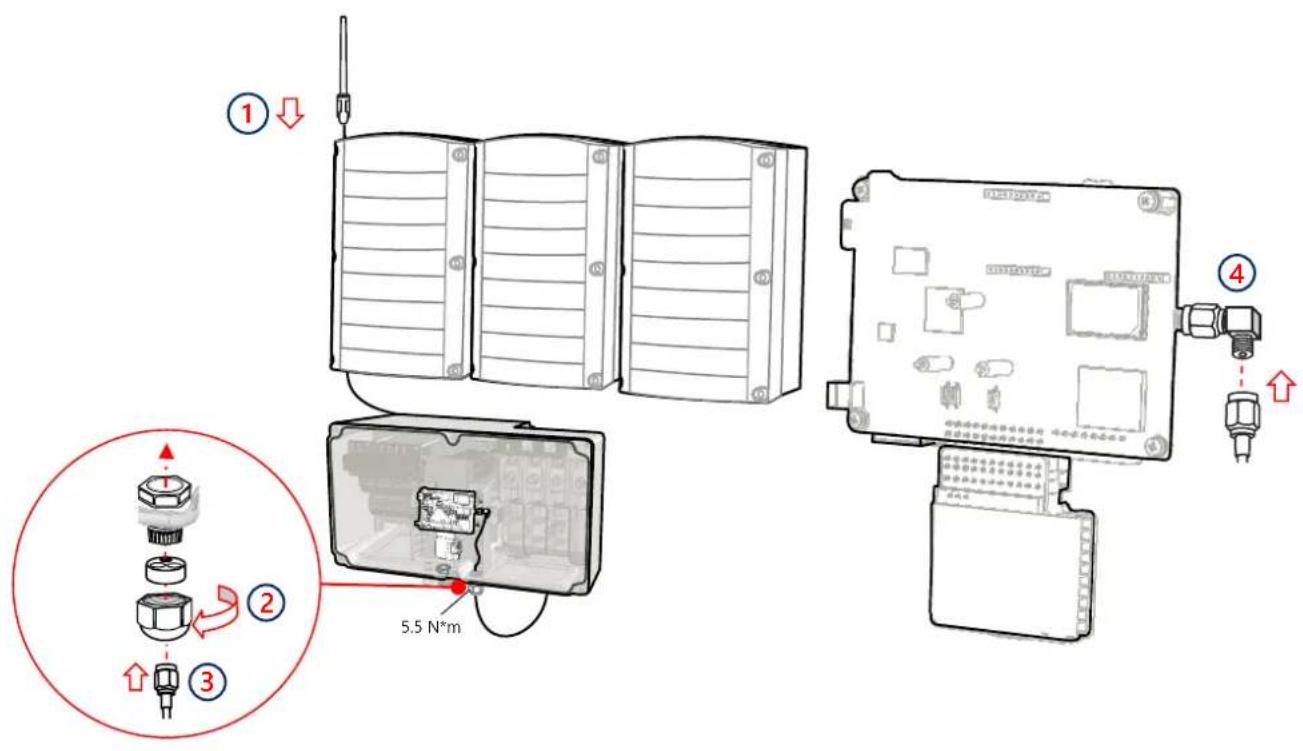

Verbindung der WLAN-Kommunikation (optional)

solar 超等

12

solar edge

13

Verbindung über Mobilfunk (optional)

Anbringen der Abdeckungen

solar 2017

14

solar_dctg

15

Vorab-Inbetriebnahme, wenn noch nicht an das AC-Netz angeschlossen (Option 1)

SolarEdge SetApp herunterladen

DC-Trennschalter einschalten (1)

Ladegerät anschließen

Starten und SetApp folgen

Ladegerat:

Ausgangsport 60 W,

USB-C Leistungsabgabe

(PD):20 V,3A (nicht im)

Lieferumfang enthalten)

Anschluss abdecker

wennichtinGebrauch

1 Meter, Stecker auf Stecker, USB-C (nicht im

Lieferumfang enthalten)

Inbetriebnahme mit DC- und AC-Leistung (Option 2)

solar edge

16

SolarEdge SetApp herunterladen

Stromversorgung einschalten

Starten und SetApp folgen

solar2014

17

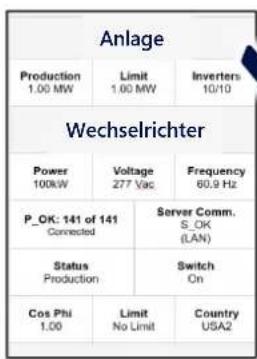

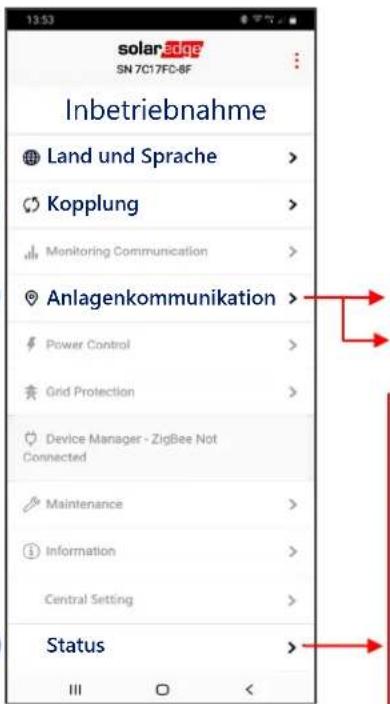

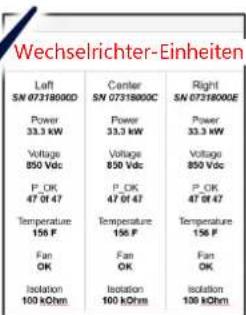

Inbetriebnahme des Primär-Wechselrichters

RS485-1 Protokoll SolarEdge SolarEdge Primärgerät
RS485-1 Sekundärgerät(e) erkennen

LED-Anzeigen

solar edge

18

LEISTUNG KOMM FEHLER

Grün Blau Rot

Das System erzeugt Strom

AC ist eingeschaltet, die Anlage erzeugt jederoch keinen Strom

Der Wechselrichter hat eine Verbindung zur Monitoring-Plattform und überträgt Daten

Systemfehler

solaredge

Support-Kontaktinformationen

Wenden Sie sich bei technischen Fragen zu

SolarEdge-Produktenitte an uns:

Änderungen ohne Vorankündigung vorbehalten.

Copyright © SolarEdge Inc. Alle Rechte vorbehalten.

März 2021.
