Tipo di prodotto	Inverter trifase con tecnologia Synergy
Marca	SolarEdge
Modello	SE90KRW00IBNM4
Potenza nominale	90 kW
Tensione di ingresso DC	800 V
Tensione di uscita AC	400 V trifase
Frequenza	50/60 Hz
Peso	40 kg
Dimensioni (L x H x P)	800 x 600 x 300 mm
Alimentazione	Rete AC, pannelli solari DC
Tecnologia	Synergy con ottimizzatori di potenza
Funzioni principali	Conversione DC/AC, ottimizzazione della potenza, monitoraggio, comunicazione
Comunicazione	LAN, Wi-Fi (opzionale), RS485, GSM (opzionale)
Compatibilità	Ottimizzatori SolarEdge
Numero di ingressi DC	Multiplo (a seconda della configurazione)
Raffreddamento	Ventilatore integrato
Grado di protezione	IP65
Temperatura di funzionamento	-20°C a +60°C
Manutenzione e pulizia	Pulire con un panno asciutto, verificare le connessioni annualmente
Sicurezza	Protezione contro le sovratensioni, arresto di emergenza, messa a terra
Ricambi e riparabilità	Contattare il supporto SolarEdge, riparazione da parte di un tecnico autorizzato
Garanzia	12 anni
Informazioni generali	Conforme alle norme europee, progettato per uso esterno

Domande frequenti - SE90KRW00IBNM4 SolarEdge

Come installare l'inverter SolarEdge SE90K?

L'installazione deve essere eseguita da un professionista qualificato. Segui la guida rapida di installazione: fissa l'apparecchio al muro, collega i cavi DC e AC, collega la comunicazione, quindi esegui la messa in servizio tramite l'app SolarEdge SetApp.

Cosa significano le spie luminose sull'inverter?

Le spie sono: Verde (produzione di elettricità), Blu (comunicazione attiva), Rosso (errore di sistema). I lampeggi indicano stati specifici descritti nel manuale.

Come collegare gli ottimizzatori di potenza?

Gli ottimizzatori si collegano in serie tra i pannelli solari. Utilizza SolarEdge Designer per la pianificazione e SolarEdge Mapper per scansionare i codici QR e mappare gli ottimizzatori.

Come eseguire la messa in servizio tramite SetApp?

Scarica l'app SolarEdge SetApp sul tuo smartphone. Accendi l'inverter, avvia l'app e segui le istruzioni per configurare il sito, gli ottimizzatori e la comunicazione.

Quali sono le precauzioni di sicurezza prima dell'installazione?

Prima di qualsiasi intervento, scollega l'alimentazione AC e DC. Attendi 5 minuti dopo lo spegnimento per scaricare i condensatori. Indossa dispositivi di protezione individuale.

Come collegare le stringhe di pannelli solari?

Collega ogni stringa di pannelli a un ingresso DC dell'inverter. Utilizza capicorda adatti: bimetallici per l'alluminio, rame stagnato per il rame. Rispetta la polarità.

Cosa fare in caso di errore di comunicazione?

Verifica le connessioni LAN, Wi-Fi o RS485. Riavvia l'inverter e il router. Se il problema persiste, contatta il supporto SolarEdge.

Come effettuare la manutenzione dell'inverter?

Pulisci l'esterno con un panno asciutto. Controlla le connessioni e le prese d'aria una volta all'anno. Non ostruire le entrate d'aria. Rivolgersi a un tecnico per interventi interni.

Quali cavi di comunicazione sono compatibili?

Utilizza cavi Ethernet (LAN) per la comunicazione cablata, o il Wi-Fi integrato. Per RS485, utilizza un doppino intrecciato schermato. Il modulo GSM è opzionale.

Come contattare il supporto tecnico SolarEdge?

Visita il sito ufficiale https://www.solaredge.com/service/support per trovare i contatti della tua regione. Prepara il numero di serie e la descrizione del problema.

MANUALE UTENTE SE90KRW00IBNM4 SolarEdge

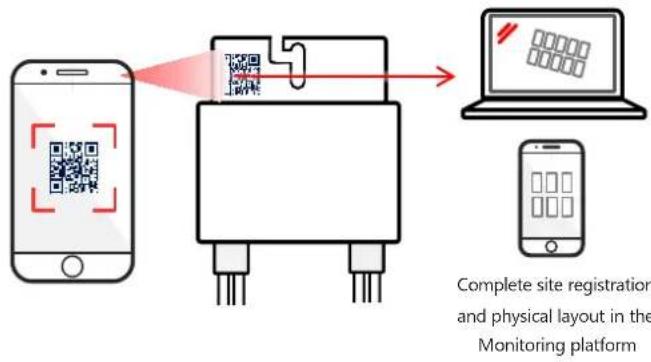

Scan QR code using Mapper

4

Guida rapida di installatione

PN:SExxK-xxxxlxxxx

Per Europa, APAC e Sudafrika

Version 1.3

solar edge

Legenda

NOTA

Questo significato la richieda delle informazioni volte ad aiutare l'utente nel fare un uso ottimale del prodotto.

ATTENZIONE!

Indica un rischio. Richiama l'attenzione su una procedura che, se non eseguita correttamente o rispetto, potrebbe provocare danni o distruzione del prodotto. Non ignorare i messaggi di attenzione finché le condizioni indicate non siano state perfettamente comprese e rispetto.

AVVERTENZA!

Indica un rischio. Richiama l'attenzione su una procedura che, se non eseguita correttamente o rispetto, potrebbe provocare lesioni ancche fatali. Non procedere或者其他 un'avventenza finché le condizioni indicate non siano state perfettamente comprese e rispetto.

Non tagliare i connettori dei cavi

Questo symbolo appeare sui punti di messa a terra indicati nei manuali e nelle apparecchiature SolarEdge.

Portare su ON/OFF il sezonatore CA principale e attendere 5 minuti

Portare su ON/OFF il sezionatore di sicurezza CC sul Synergy Manager e attendere 5 minuti (Applicabile solo per i modelli con sezionatore di sicurezza CC)

CONSERVARE QUESTE ISTRUZIONI - Il presente manuale contiene importanti istruzioni per l'inverter trifase che devono essere seguite durante l'installazione e la manutenzione. L'utilizzo di esta apparecchiatura in un modo non specificato da SolarEdge nel presente documento può compensettere la protezione fornita dall'apparecchiatura.

Installazione degli ottimizzatori di potenza

①→②→③→④→⑤→⑥

solar edge

1

(1)

Utilizza Designer di SolarEdge per progettare un sistema SolarEdge

https://designer.solaredge.com

(2)

Scarica Mapper di SolarEdge per mappare gli ottimizzatori di potenza delle stringhe

solar edge

1

Installazione degli ottimizzatori di potenza

3

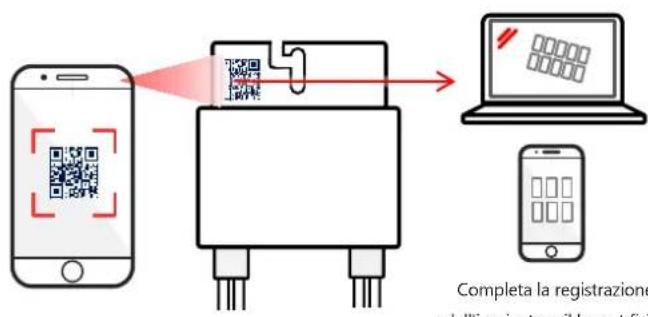

Scansiona il codice QR usando Mapper

4

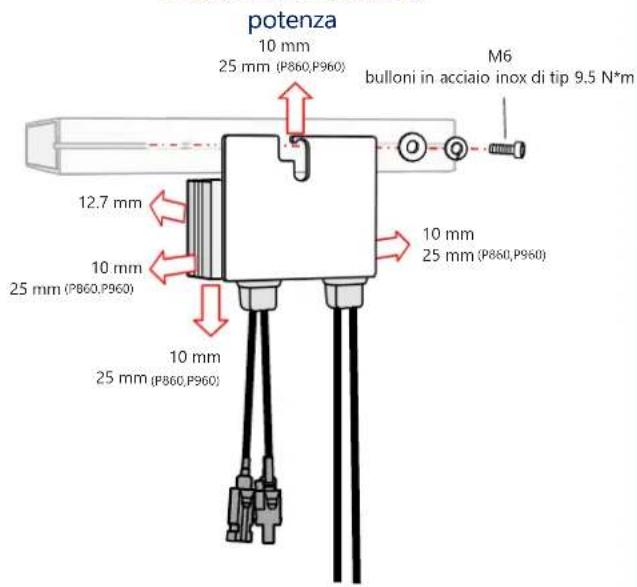

Installa I'ottimizzatore di

Installazione degli ottimizzatori di potenza

①→②→③→④→⑤→⑥

solar 2017

1

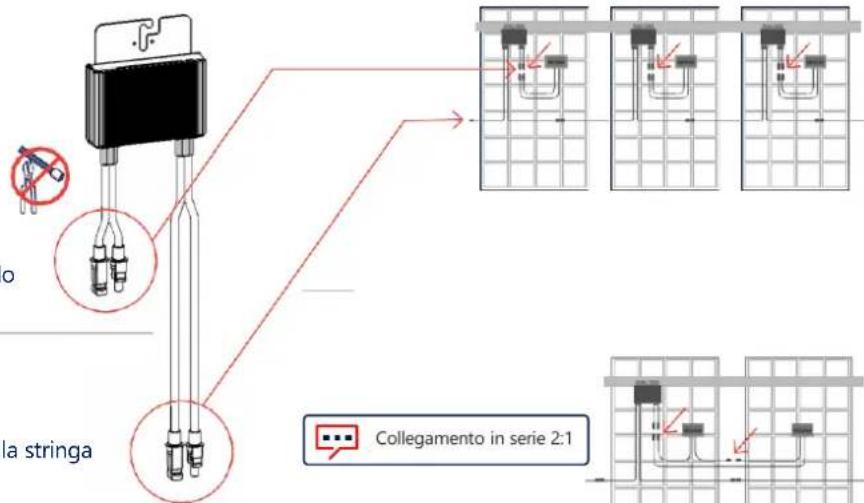

Collega l'ingresso al modulo

Collega l'uscita alla stringa

Utilizza un ottimizzatore a doppio ingresso

(P800p) per la connessione di due moduli

FV in parallelo outilizza un cavo di

derivazione per collegare due moduli FV a

un ottimizzatore a ingresso singolo.

solar edge

2

Collegamento delle stringhe FV

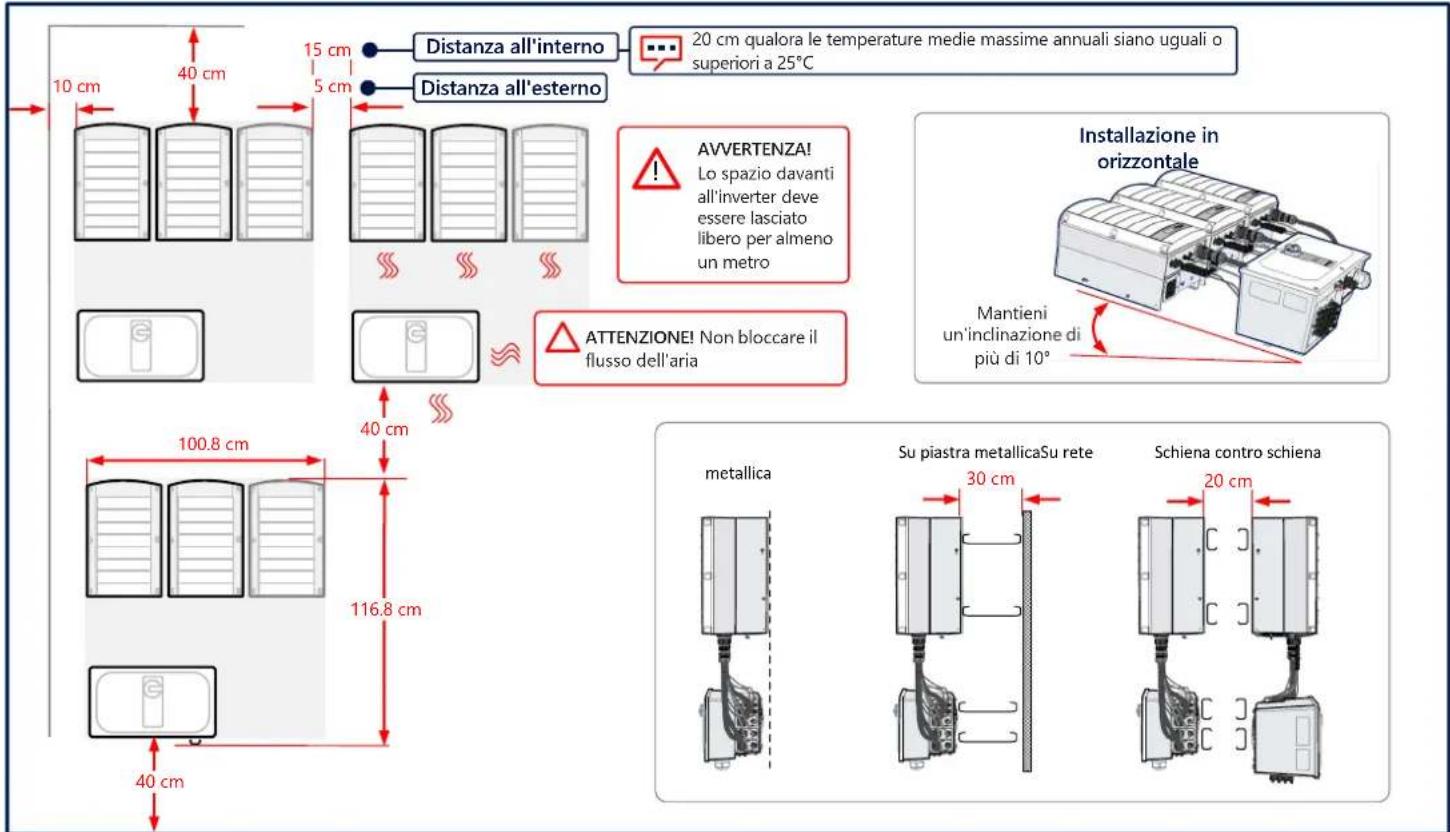

Distanze da rispettare

solar edge

3

solar 2017

4

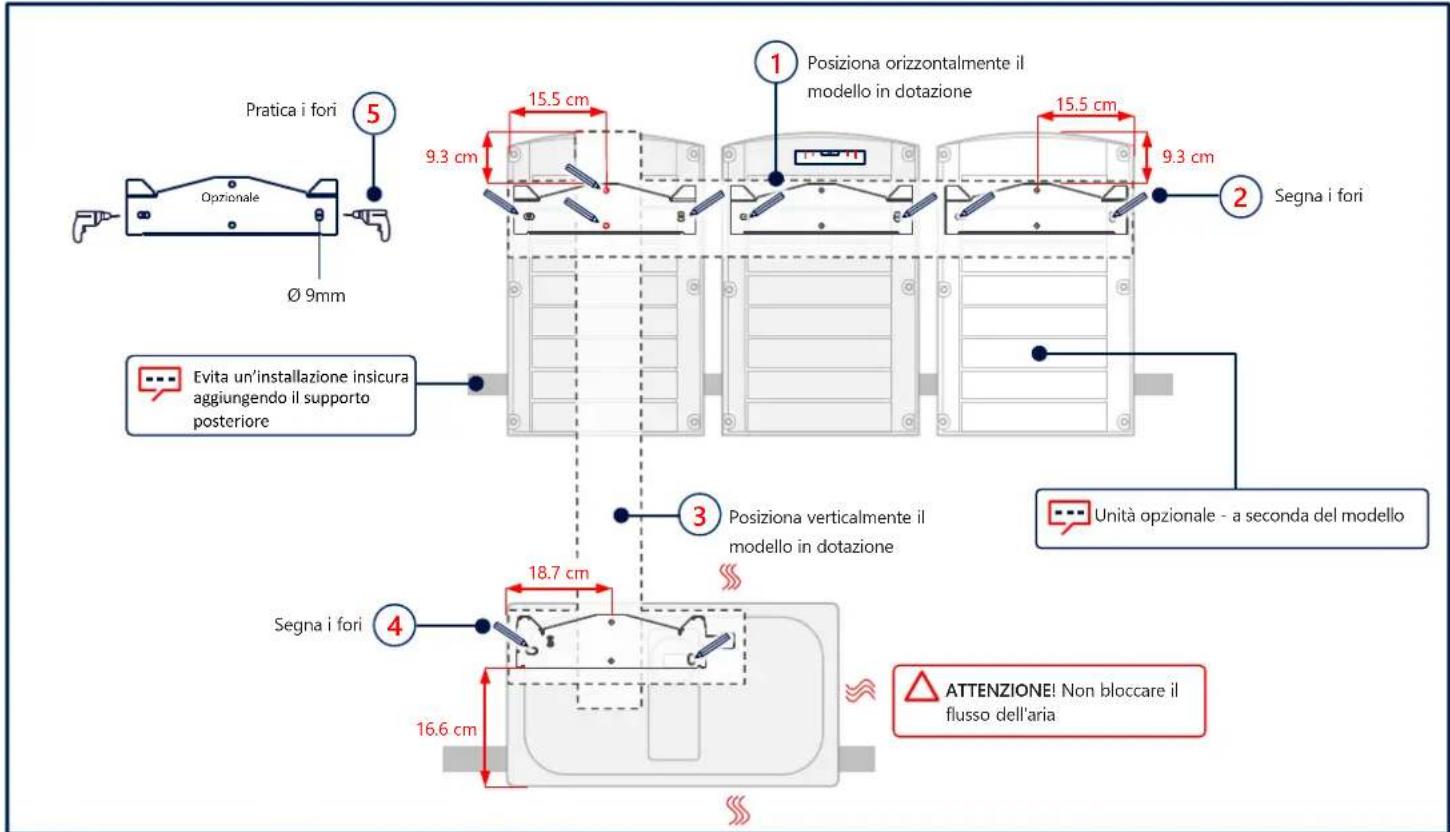

Segna e pratica i fori

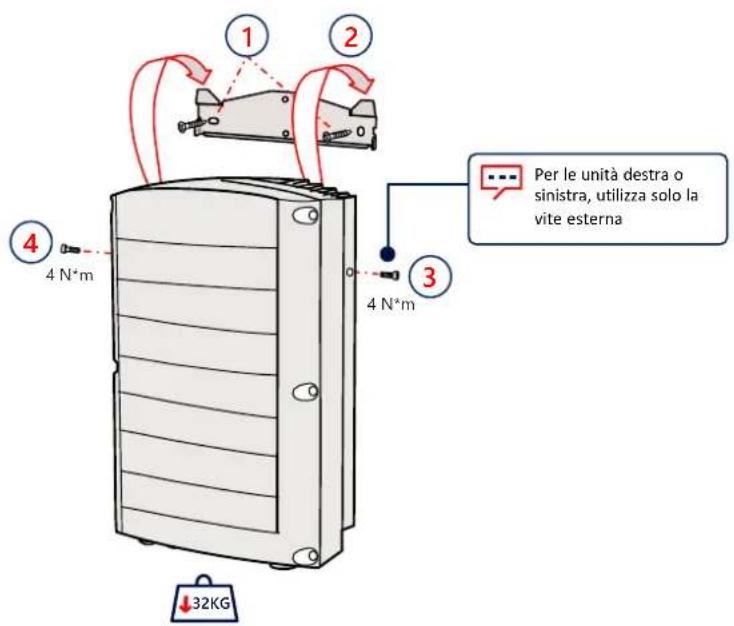

Montaggio delle Unità

solar2007

5

solar edge

6

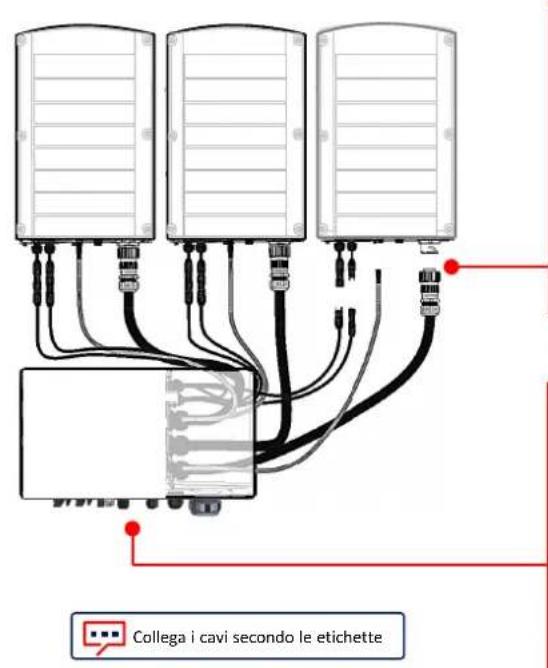

Collegamento dei cavi

Rimozione dei coperchi

solar edge

7

1

AVVERTENZA
SCOLLEGARE L'ALIMENTAZIONE PRIMA DI INIZIARE L'INSTALLAZIONE

solar edge

8

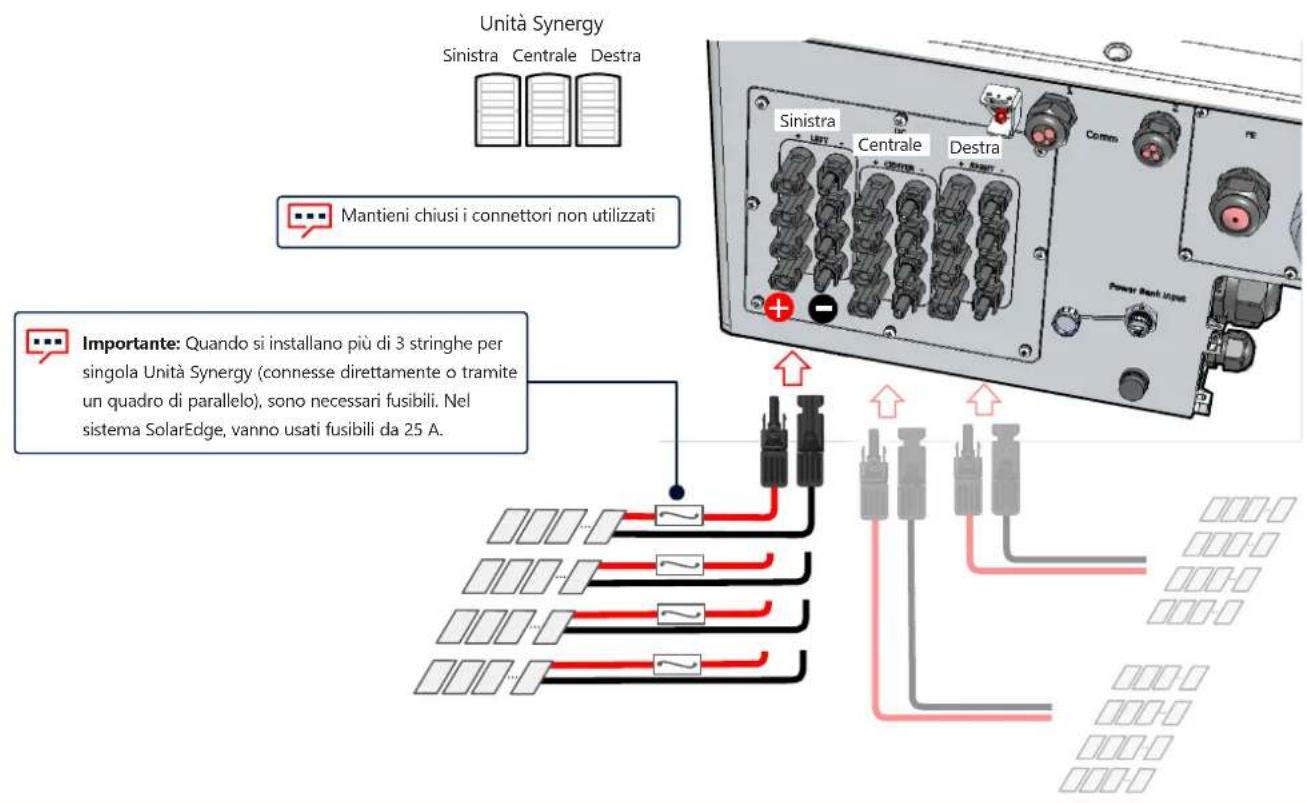

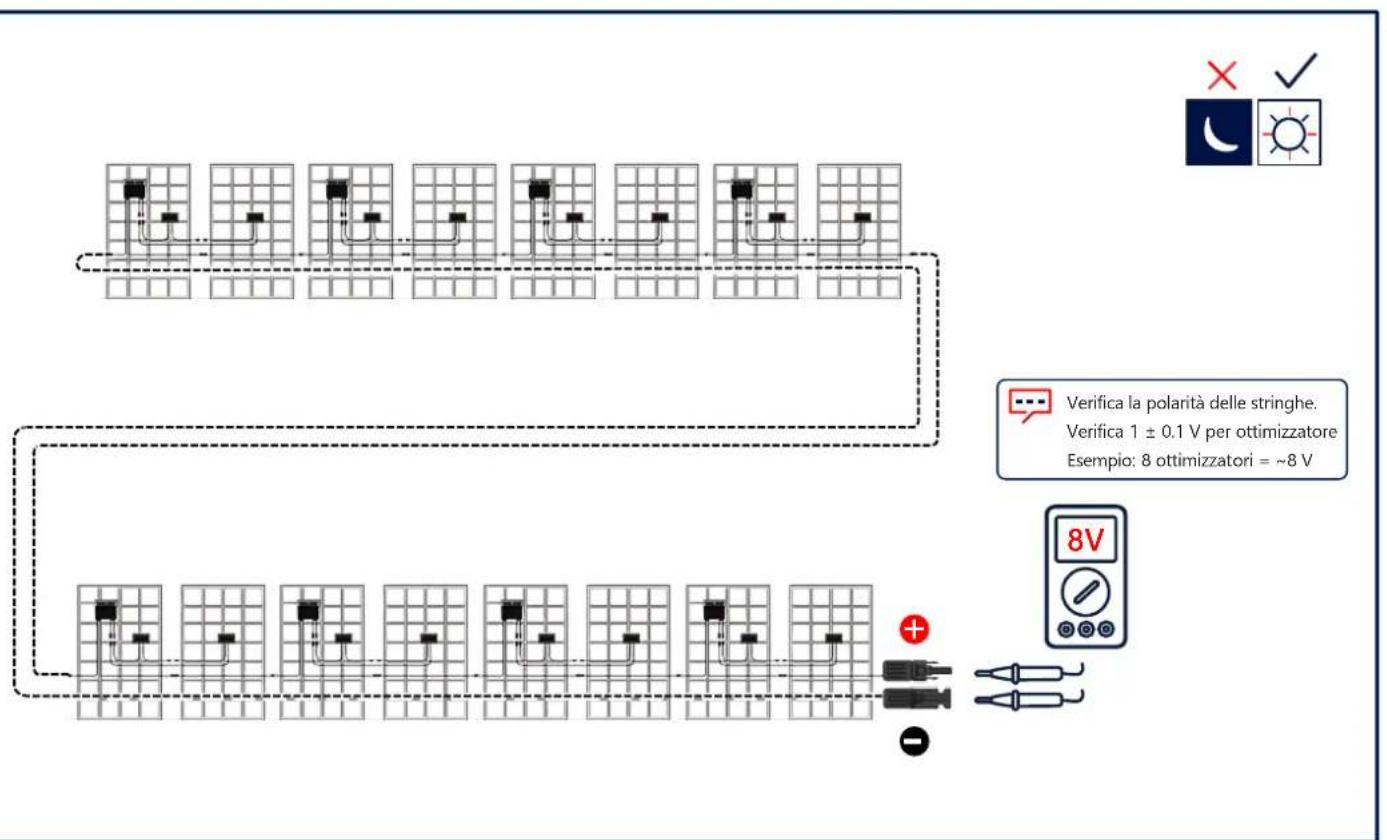

Collegamento delle stringhe FV

Collegamento delle stringhe FV tramite Ingrasso CC Singolo

solar 2017

8

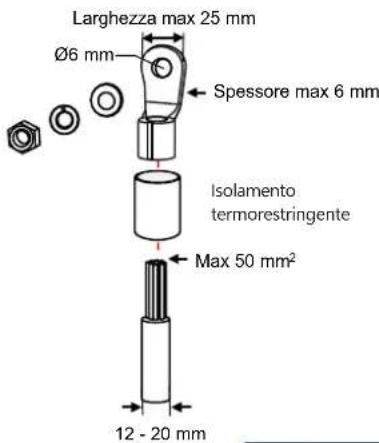

ATTENZIONE!

Per cavi di alluminio, USA SOLO capicorda bimetallici
Per cavi in rame, USA SOLO capicorda in rame stagnato

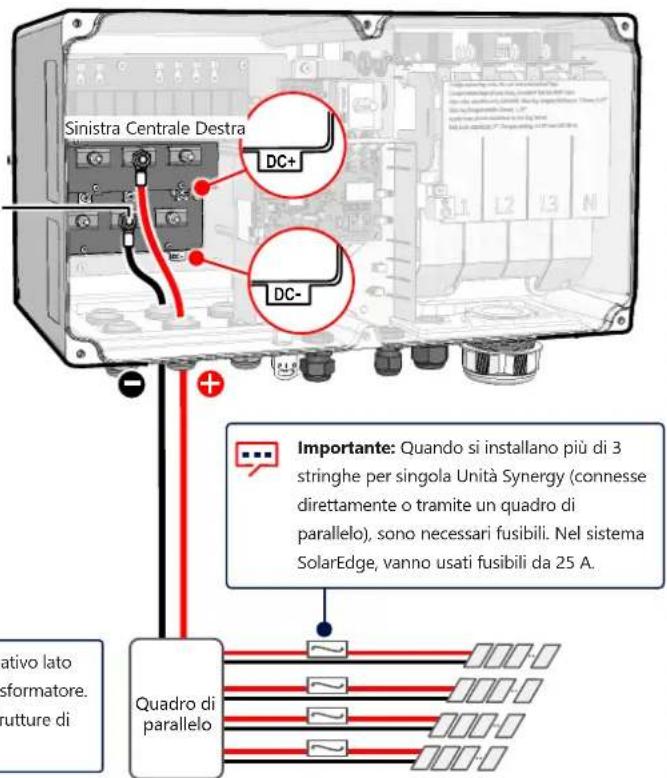

Unità Synergy

Sinistra Centrale Destra

5.7 N*m

La messa a terra funzionale dei poli positivo o negativo lato CC non è permessa perché l'inverter è privo di trasformatore. La messa a terra delle cornici dei moduli delle strutture di sostegno è permessa.

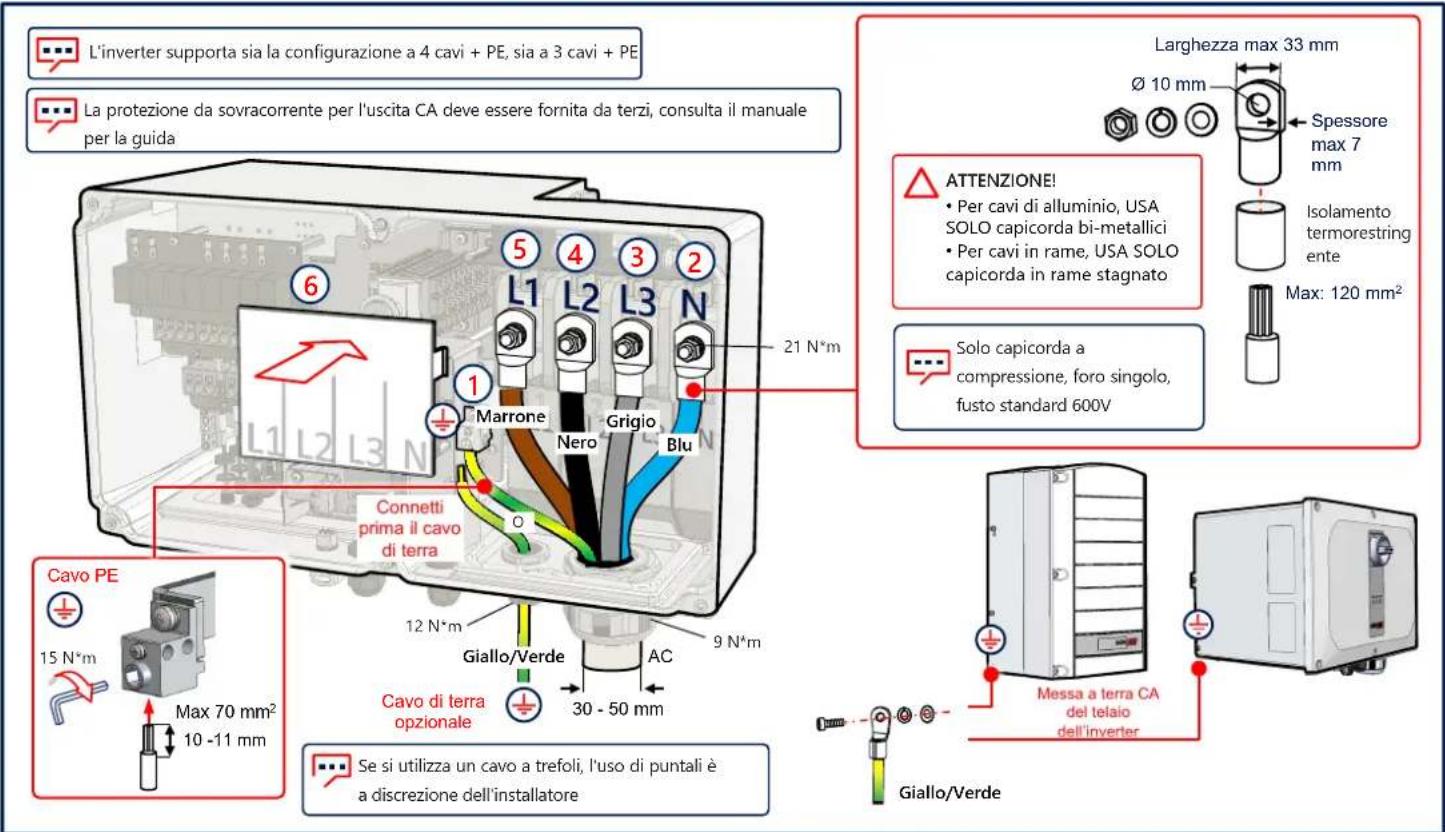

Connessione CA e cavo di terra (PE)

Comunicazione LAN

10

solar edge

11

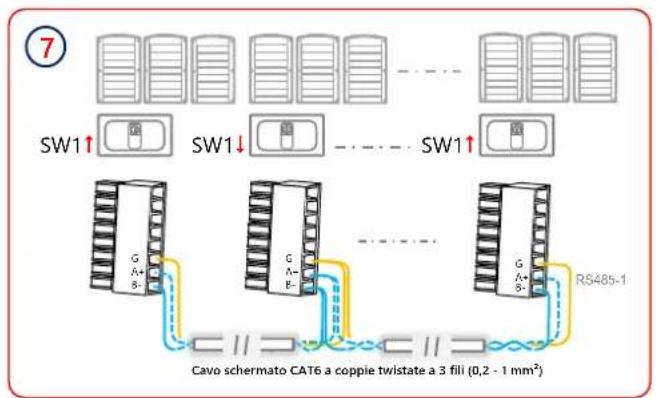

Connessione RS485 di inverter multipli

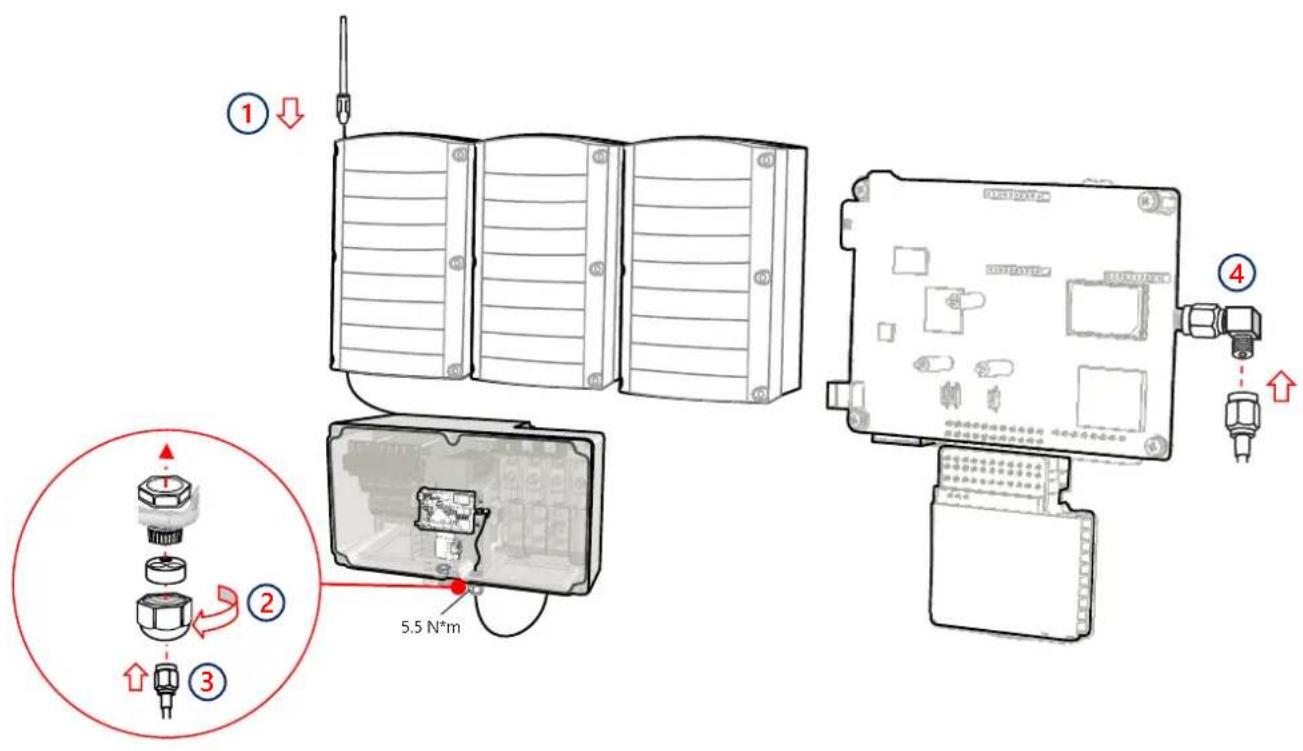

Collegamento Comunicazione Wi-Fi (opzionale)

solar 2017

12

solar edge

13

Collegamento della comunicazione cellulare (opzionale)

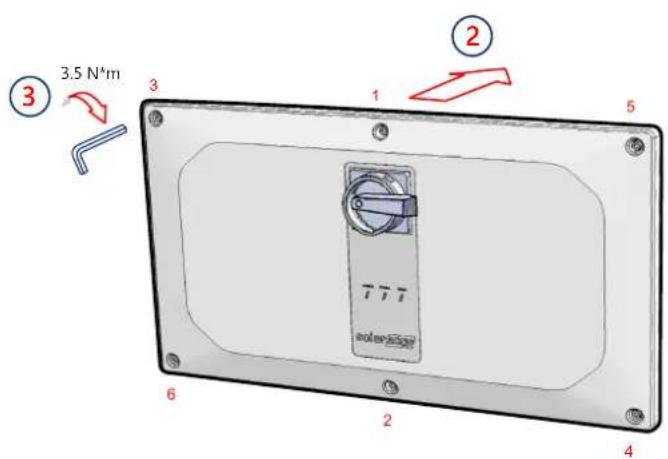

Installazione dei coperchi

solar 2017

14

solar add

15

Pre-commissioning con alimentazione CA non collegata (opzione 1)

Scarica SetApp di SolarEdge

Porta su ON (1) il sezonatore CC

Collega il power bank

Avvia e segui SetApp

Power bank: USB-C Power Delivery (PD) 60 W in uscita: 20V 3A (non fornoto)

Proteggere il

connetlore

se non in uso

1 metro, maschio-maschio, USB-C (non fornito)

Messa in servizio con alimentazione CC e CA (opzione 2)

16

solar edge

Scarica SetApp di SolarEdge

PortasuONisezonatori

Avvia e segui SetApp

Google Play

e Pdprnod on the AppStore

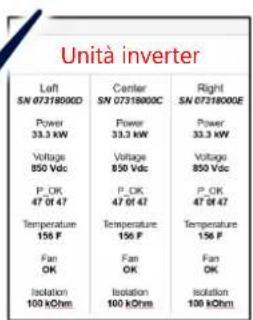

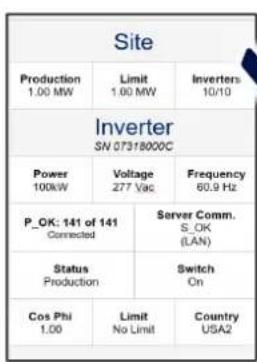

Messa in servizio dell'inverter Leader

RS485-1 Protocollo SolarEdge Solaredge Leader
RS485-1 Rilevamento Follower

Indicazioni LED

solar edge

18

POWER COMM FAULT

VerdeBlu

Rosso

IIistema produce Energia

L'alternata è collegata ma ilsystema non sta producendo energia

L'inverter sta comunicando con la piattaforma di monitoraggio

Errore del sistema

solaredge

Informazioni di contatto del Supporto Se avete problemi tecnici relativi a prodotti SolarEdge, vi preghiamo di contattateci: https://www.solaredge.com/it/service/support

Soggetto a modifiche sera preavviso. Copyright © SolarEdge Inc. Tutti i diritti riservati. Marzo 2021.

solaredge

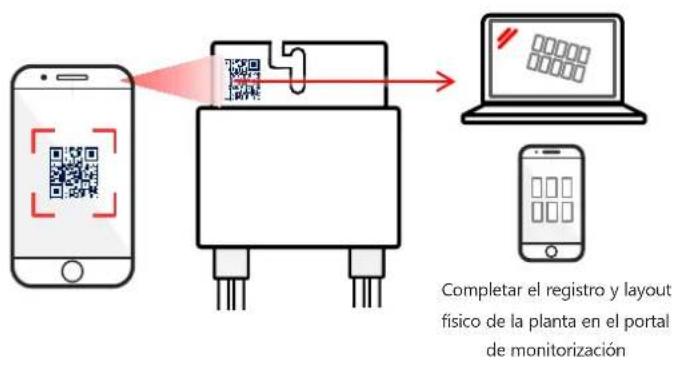

Escanear el numero QR usando Mapper
