SE90KRW00IBNM4 - Zonnepaneel SolarEdge - Gratis gebruiksaanwijzing en handleiding

Producttype	Driefasige omvormer met Synergy-technologie
Merk	SolarEdge
Model	SE90KRW00IBNM4
Nominaal vermogen	90 kW
DC-ingangsspanning	800 V
AC-uitgangsspanning	400 V driefasig
Frequentie	50/60 Hz
Gewicht	40 kg
Afmetingen (L x H x D)	800 x 600 x 300 mm
Voeding	AC-net, DC-zonnepanelen
Technologie	Synergy met power optimizers
Belangrijkste functies	DC/AC-conversie, vermogensoptimalisatie, monitoring, communicatie
Communicatie	LAN, Wi-Fi (optioneel), RS485, GSM (optioneel)
Compatibiliteit	SolarEdge optimizers
Aantal DC-ingangen	Meerdere (afhankelijk van configuratie)
Koeling	Geïntegreerde ventilator
Beschermingsgraad	IP65
Bedrijfstemperatuur	-20°C tot +60°C
Onderhoud en reiniging	Reinigen met een droge doek, jaarlijks de aansluitingen controleren
Veiligheid	Overspanningsbeveiliging, noodstop, aarding
Reserveonderdelen en repareerbaarheid	Neem contact op met SolarEdge-ondersteuning, reparatie door erkende monteur
Garantie	12 jaar
Algemene informatie	Conform aan Europese normen, ontworpen voor buitengebruik

Veelgestelde vragen - SE90KRW00IBNM4 SolarEdge

Hoe installeer ik de SolarEdge SE90K omvormer?

De installatie moet door een gekwalificeerde professional worden uitgevoerd. Volg de snelle installatiegids: bevestig het apparaat aan de muur, sluit de DC- en AC-kabels aan, sluit de communicatie aan en voer vervolgens de inbedrijfstelling uit via de SolarEdge SetApp-app.

Wat betekenen de lampjes op de omvormer?

De lampjes zijn: Groen (elektriciteitsproductie), Blauw (actieve communicatie), Rood (systeemfout). Knipperen duidt op specifieke statussen beschreven in de handleiding.

Hoe sluit ik de power optimizers aan?

De optimizers worden in serie aangesloten tussen de zonnepanelen. Gebruik SolarEdge Designer voor de planning en SolarEdge Mapper om de QR-codes te scannen en de optimizers in kaart te brengen.

Hoe voer ik de inbedrijfstelling uit via SetApp?

Download de SolarEdge SetApp-app op uw smartphone. Schakel de omvormer in, start de app en volg de instructies om de site, optimizers en communicatie te configureren.

Wat zijn de veiligheidsmaatregelen voor installatie?

Schakel vóór elke ingreep de AC-voeding en DC-voeding uit. Wacht na uitschakeling 5 minuten om de condensatoren te ontladen. Draag persoonlijke beschermingsmiddelen.

Hoe sluit ik de stringen zonnepanelen aan?

Sluit elke string zonnepanelen aan op een DC-ingang van de omvormer. Gebruik geschikte klemmen: bimetalen voor aluminium, vertind koper voor koper. Houd rekening met de polariteit.

Wat te doen bij een communicatiefout?

Controleer de LAN-, Wi-Fi- of RS485-verbindingen. Start de omvormer en router opnieuw op. Als het probleem aanhoudt, neem dan contact op met SolarEdge-ondersteuning.

Hoe onderhoud ik de omvormer?

Reinig de buitenkant met een droge doek. Controleer jaarlijks de aansluitingen en ventilatieopeningen. Blokkeer de luchtinlaten niet. Schakel een monteur in voor interne werkzaamheden.

Welke communicatiekabels zijn compatibel?

Gebruik Ethernet (LAN)-kabels voor bekabelde communicatie, of de ingebouwde Wi-Fi. Gebruik voor RS485 een afgeschermd twisted pair. De GSM-module is optioneel.

Hoe neem ik contact op met SolarEdge technische ondersteuning?

Bezoek de officiële website https://www.solaredge.com/service/support om de contactgegevens voor uw regio te vinden. Houd het serienummer en een beschrijving van het probleem bij de hand.

GEBRUIKSAANWIJZING SE90KRW00IBNM4 SolarEdge

3-fase omvormer met synergie technologie

Snelle installatiehandleiding

PN:SExxK-xxxxIxxxx

Voor Europa, APAC en Zuid-Afrika

Versie 1.3

solar edge

Legenda

OPMERKING

Dit symbolism staat voor informatie die bedoeld is om de gebruiker te helpen het product optimaal te gebruiken.

LET OP!

Wijst op een gevaar. Het vraagt om uw aandacht voor een procedure die, wonneer Niet goed uitgevoerd of nageleefd, kan leiden tot schade aan of destructie van het product. Ga nooit voor bijaan een dergelijkke melding voordat u de vermelde voorwaarden volledig begrijpt en naleeft.

WAARSCHUWING!

Wijst op een gevaar. Het vraagt om uw aandacht voor een procedure die, wonneer Niet goed uitgevoerd of nageleefd, kan leiden tot letsel of tot de dood. Ga nooit voor bij aan een waarschuwingsmelding voordat u de vermelde voorwaarden volledig begrijpt en naleeft.

Knip geen kabelconnectors door

Dit symbol staat bij aardingspunten op SolarEdge handleidingen en apparaten.

Schakel de netstroomschakelaar van het hoofdpaneel AAN/UIT en wacht vrij这段时间

Schakel de DC-veiligheidsschakelaar van Synergy Manager AAN/UIT en wacht vrij minuten

(Alleen van toepassing op modellen met een DC-veiligheidsschakelaar)

BEWAAR DEZE INSTRUCTIES - Deze handleiding bevat belangrjke instructies voor de 3-fase omvormer die moeten worden opgevolgd tijdens installmenten onderhoud. Gebruik van deze apparatuur op een wijze die Niet in dit document door SolarEdge worden gespecifieerd, kan afbreuk doe aan de bescherming die door deze apparatuur worden geboden.

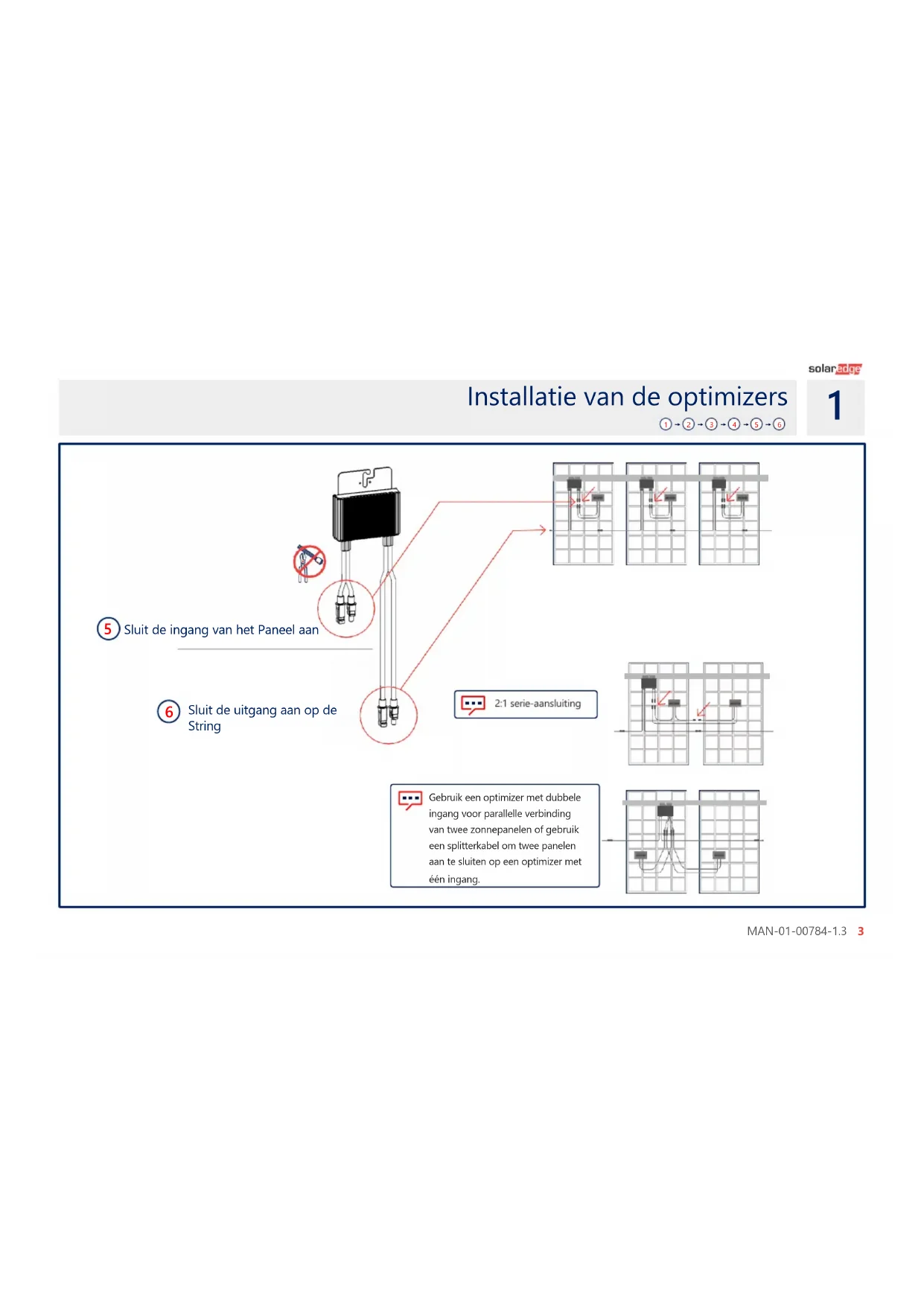

Installatie van de optimizers

①→②→③→④→⑤→⑥

solar edge

1

Gebruik de SolarEdge Designer om een SE systeem te ontwerpen https://designer.solaredge.com

Download SolarEdge Mapper om Power Optimizers in kaart te brengen

solar edge

1

Installatie van de optimizers

3

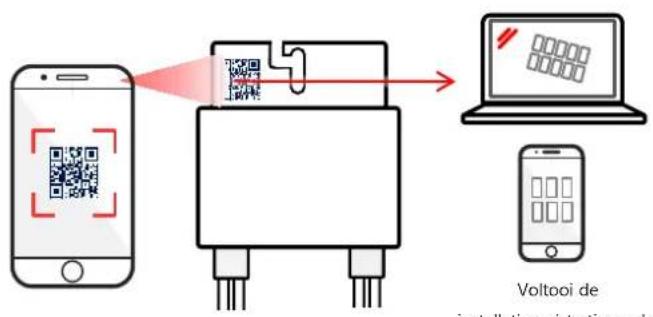

Scan de QR-code met de Mapper

4

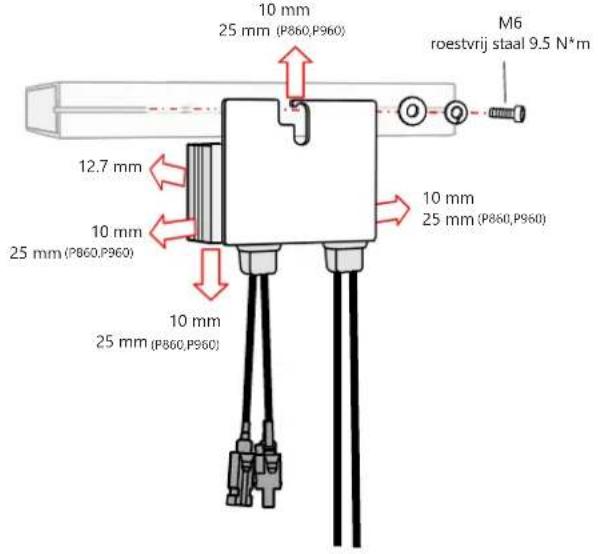

Installer de Power Optimizer

Installatie van de optimizers

① ② ③ ④ ⑤ ⑥

solar 2017

1

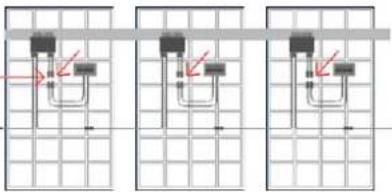

Sluit de ingang van het Panel aan

Sluit de uitgang aan op de String

2:1 série-aansluiting

Gebruik een optimizer met dubbele ingang voor parallelle verbinding van twee zonnepanelen of gebruik een splitterkabel om twee panelen aan te sluiten op een optimizer met een ingang.

solar edge

2

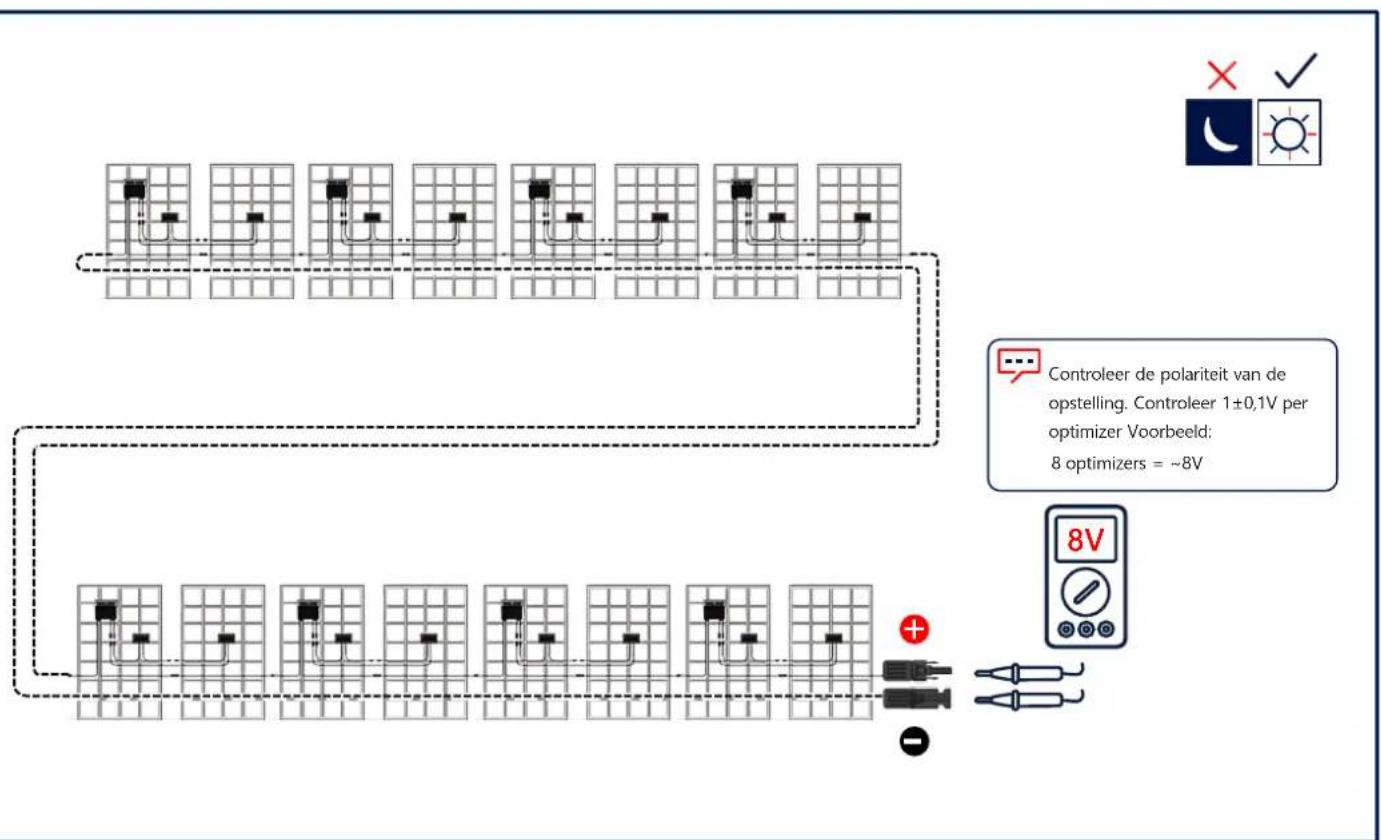

De PV-opstelling aansluten

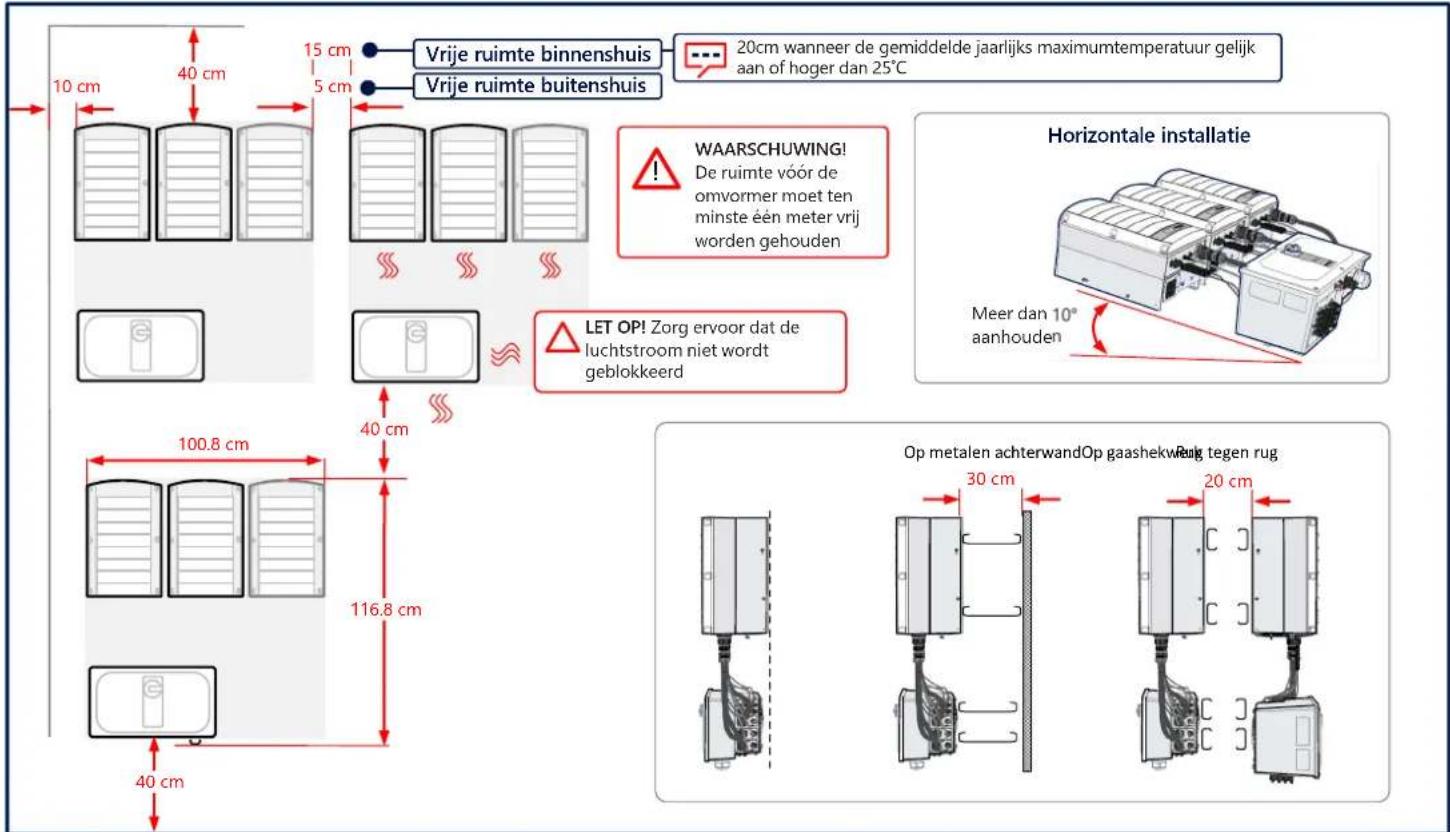

Handhaven vrij ruimte

solar edge

3

solar2017

4

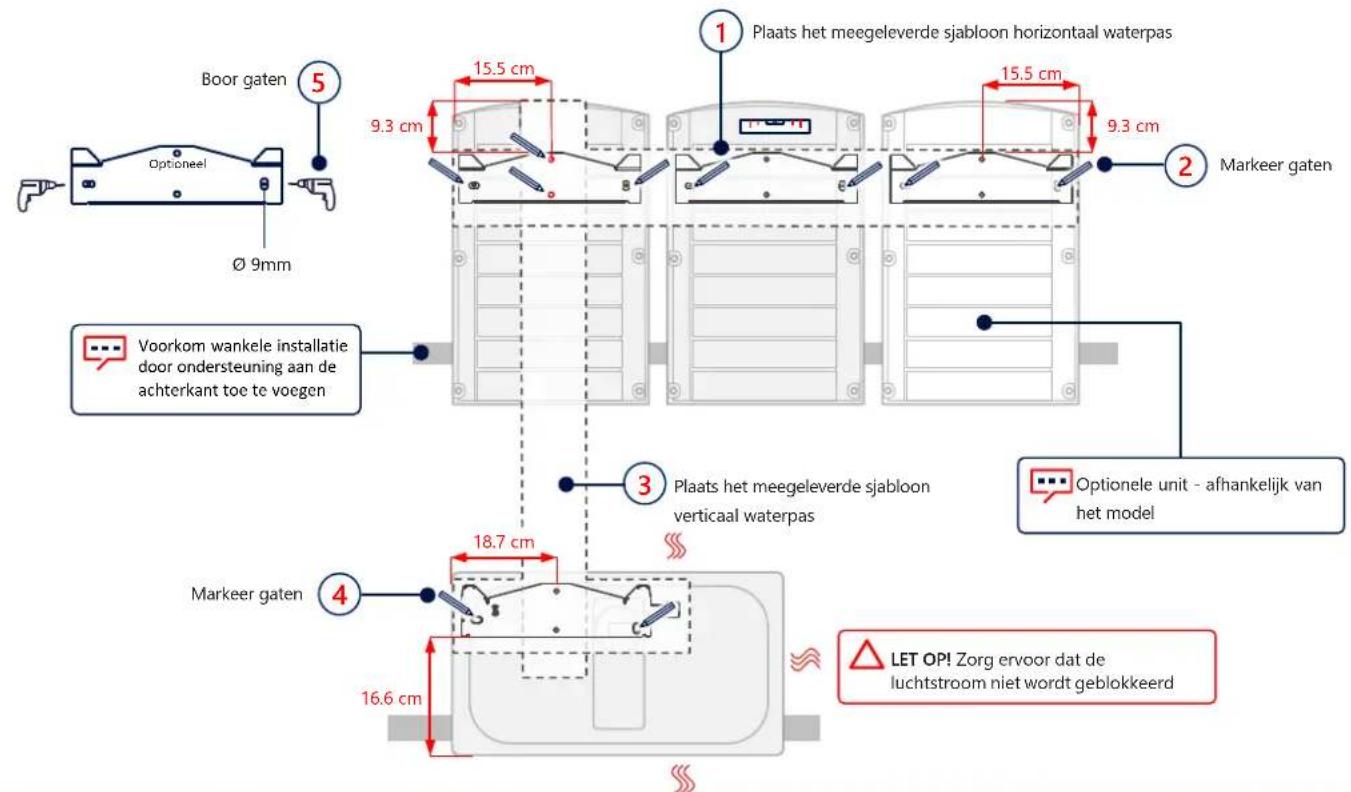

Markeren & boren van gaten

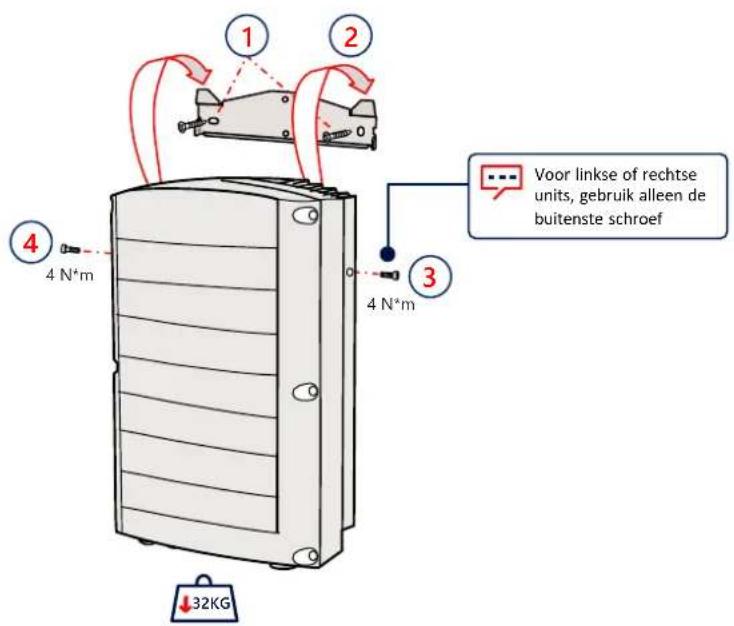

De units monteren

solar200

5

solar edge

6

LET OPI Zorg ervoor dat de luchtstroom Niet worden geblokteerd

Kappen verwijderen

solar edge

7

1

WAARSCHUWING

SCHAKEL DE SPANNING UIT ALVORENS MET DE INSTALLATIE TE BEGINNEN

solar edge

8

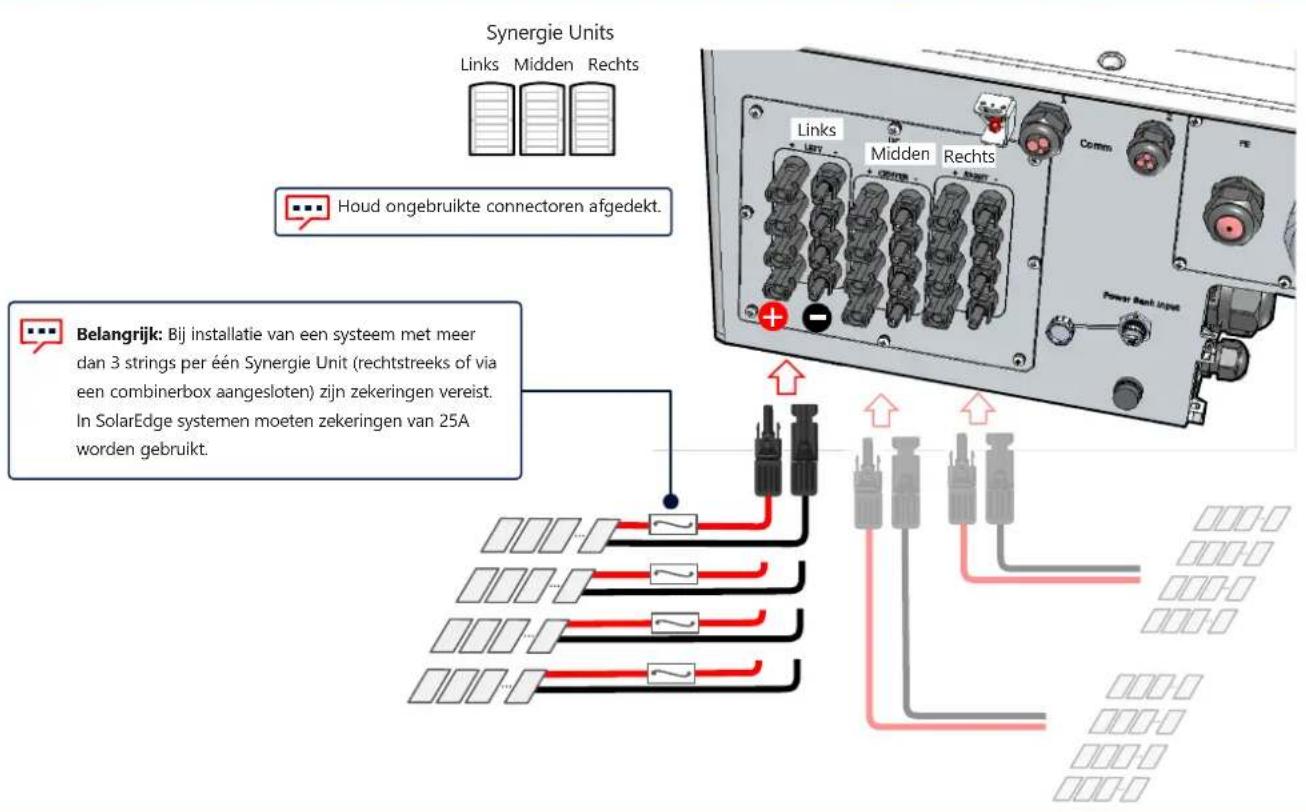

PV-strings verdict

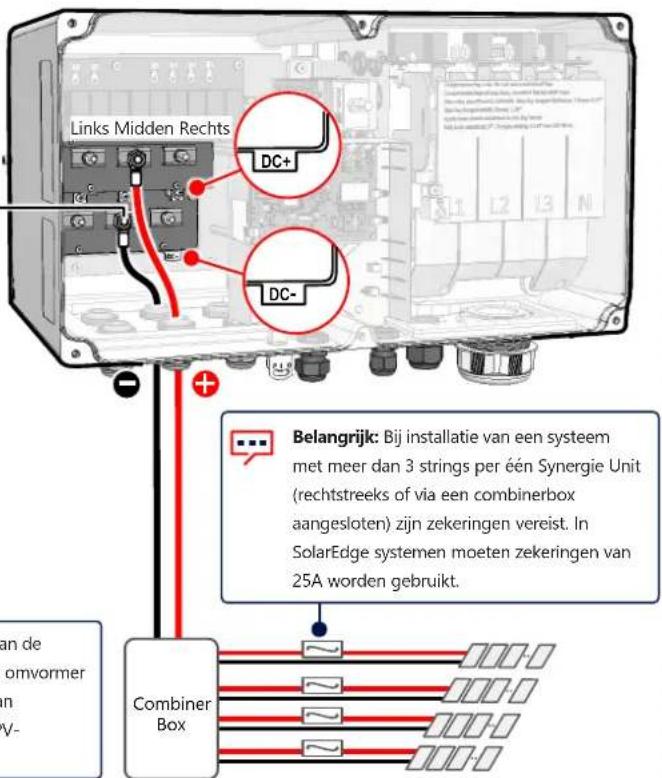

PV-strings aansluiten via eén DC-ingang

solar 2017

8

LET OPI!

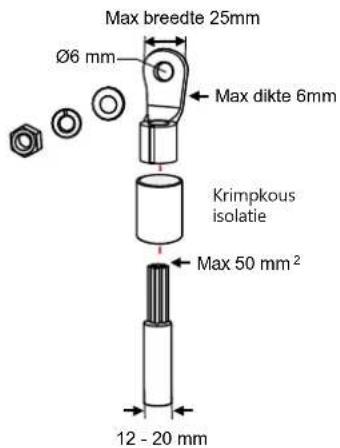

• Gebruik voor aluminium draden ALLEEN Biometalen kabelschoenen
• Gebruik voor koperen draden ALLEEN vertinde koperen kabelschoenen

Functionele elektrische aarding van de DC-zijde van de negatieve of positieve pool is verboden omdat de omvormer geen transformator heeft. Aarding (vereeffening) van zonnepaneeelframes en montagematerialiaal van de PV- opstelling is aanvaardbaar

Synergie Units Links Midden Rechts

5.7 N*m

Belangrijk: Bij installmente van een systemd meteer dan 3 strings per een Synergie Unit (rechtstreefof via een combinerbox aangesloten) zijn zekeringen vereist. In SolarEdge systemen moeten zekeringen van 25A worden gebruikt.

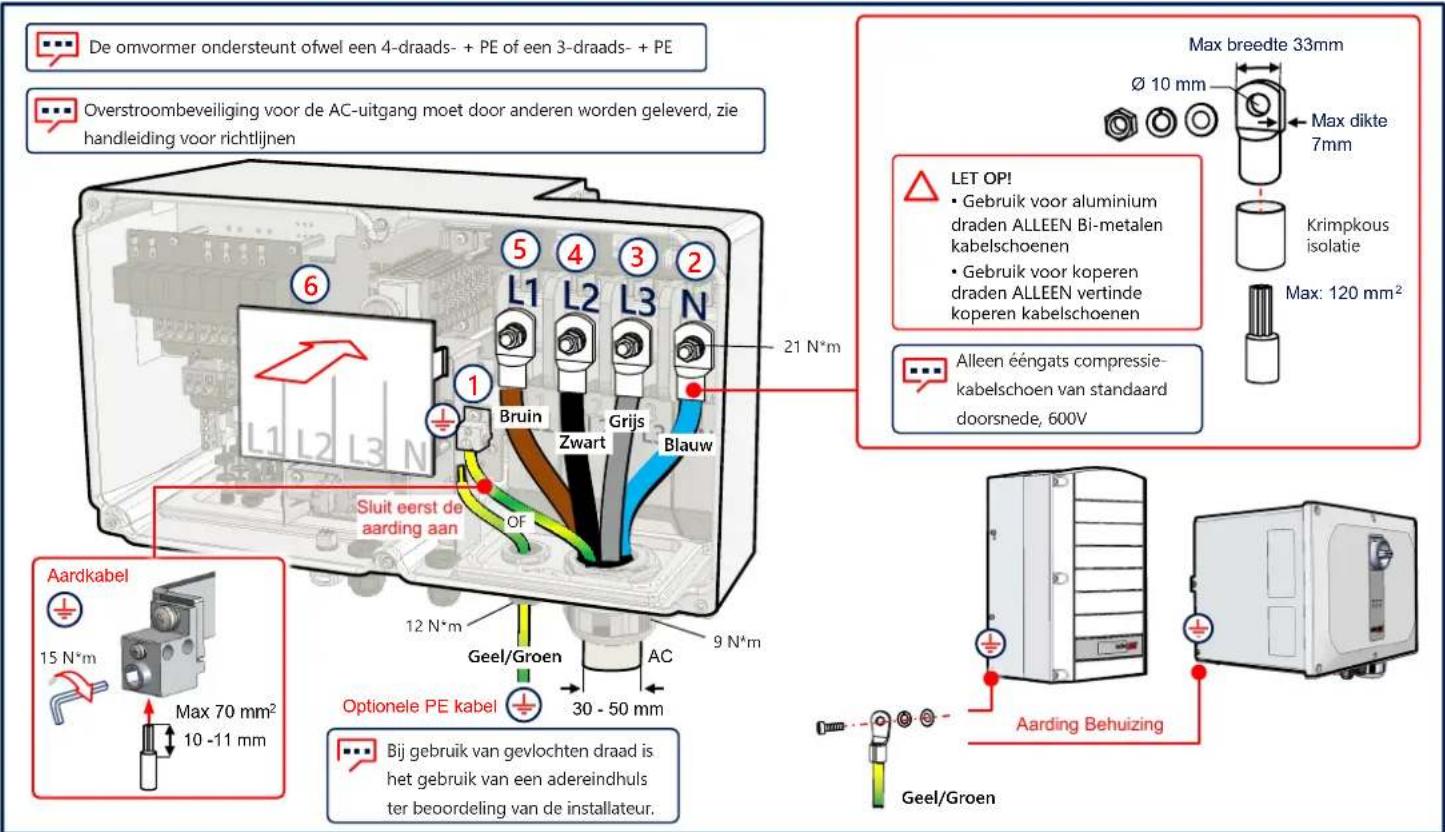

AC en beschermende aarde aansluiten (PE)

LAN-communicatie

solar 300

10

solar

11

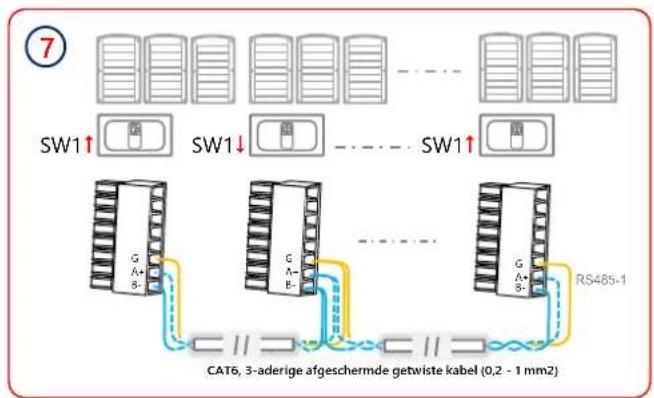

RS485-verbinding van meerdere omvormers

Wi-Fi Communicatie aansluiten (optioneel)

solar 2017

12

solar edge

13

GSM-communicatie aansluiten (optioneel)

Kappen monteren

solar 2017

14

Pre-inbedrijfstelling wonneer AC-voeding nicht is aangesloten (optie 1)

Download SolarEdge SetApp

Zet DC-schakelaar aan (1)

Sluit de powerbank aan

Start en volg SetApp

1meter, male naar male, USB-C (riet meegeverd)

Inbedrijfstelling met DC- en AC-spanning (optie 2)

16

Download SolarEdge SetApp

Schakel de voeding in

Start en volg SetApp

solar2014

17

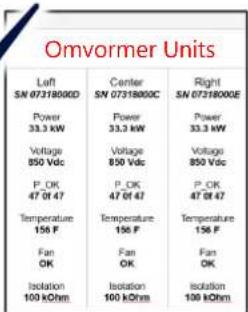

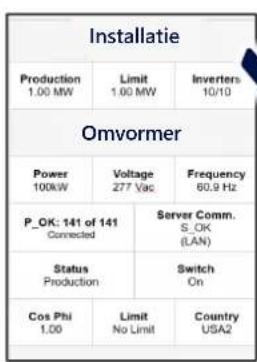

De Leider-omvormer in bedrijf stellen

RS485-1 Protocol SolarEdge SolarEdge Leider RS485-1 Volger detectoren

LED-indications

solar edge

18

POWER COMM FOUT

Groen Blauw Rood

Het systeem produceert energia

AC is aangesloten, maar het systeme producesiert geen energie

Omvormer communiceert met het monitoringplatform

Systeemfout

solaredge

Bij technische problemen met SolarEdge producten kunt u contact met ons opnemen: https://www.solaredge.com/service/support

Wijzigingen voorbehonden zonder voorafgaande.

Copyright © SolarEdge Inc. Alle rechten voorbehonden. Maart 2021.
