产品类型	三相逆变器，采用Synergy技术
品牌	SolarEdge
型号	SE90KRW00IBNM4
额定功率	90千瓦
直流输入电压	800伏
交流输出电压	400伏三相
频率	50/60赫兹
重量	40千克
尺寸（长 x 高 x 深）	800 x 600 x 300毫米
电源	交流电网，直流太阳能板
技术	Synergy技术，搭配功率优化器
主要功能	直流/交流转换，功率优化，监控，通信
通信	局域网，Wi-Fi（可选），RS485，GSM（可选）
兼容性	SolarEdge优化器
直流输入数量	多个（视配置而定）
冷却	内置风扇
防护等级	IP65
工作温度	-20°C 至 +60°C
维护与清洁	用干布清洁，每年检查连接
安全	过压保护，紧急停止，接地
备件与可维修性	联系SolarEdge支持，由授权技术人员维修
保修	12年
一般信息	符合欧洲标准，户外设计

常见问题 - SE90KRW00IBNM4 SolarEdge

如何安装SolarEdge SE90K逆变器？

安装必须由合格的专业人员进行。请按照快速安装指南操作：将设备固定在墙上，连接直流和交流电缆，连接通信，然后通过SolarEdge SetApp应用程序进行调试。

逆变器上的指示灯是什么意思？

指示灯为：绿色（发电），蓝色（通信激活），红色（系统错误）。闪烁表示手册中描述的特定状态。

如何连接功率优化器？

优化器串联在太阳能板之间。使用SolarEdge Designer进行规划，使用SolarEdge Mapper扫描二维码并映射优化器。

如何通过SetApp进行调试？

在智能手机上下载SolarEdge SetApp应用程序。给逆变器通电，启动应用程序，按照说明配置站点、优化器和通信。

安装前有哪些安全预防措施？

在进行任何操作之前，断开交流和直流电源。断电后等待5分钟，让电容器放电。穿戴个人防护装备。

如何连接太阳能板组串？

将每个组串连接到逆变器的直流输入。使用合适的端子：铝用双金属，铜用镀锡铜。注意极性。

出现通信错误怎么办？

检查局域网、Wi-Fi或RS485连接。重启逆变器和路由器。如果问题仍然存在，请联系SolarEdge支持。

如何维护逆变器？

用干布清洁外部。每年检查连接和通风口。不要堵塞进气口。内部维修请联系技术人员。

哪些通信电缆兼容？

使用以太网（局域网）电缆进行有线通信，或使用内置Wi-Fi。对于RS485，使用屏蔽双绞线。GSM模块为可选。

如何联系SolarEdge技术支持？

访问官方网站https://www.solaredge.com/service/support查找您所在地区的联系方式。准备好序列号和问题描述。

用户手册 SE90KRW00IBNM4 SolarEdge

Ten symbol神经系统中，神经元的名称。

此符號表示的資訊可協助使用者以最佳方式使用產品。

注意！

表示有危險。進行程序需要多加注意，如果不能正確執行或不遵守指示，可能導致產品受損或毀壞。在完全理解並達到所指示的條件之前，請不要進行注意標誌的區段。

警告！

表示有危險。進行程序需要多加注意，如果不能正確執行或不遵守指示，可能導致受傷或致死。在完全理解並達到所指示的條件之前，請不要進行警告標誌的區段。

請不要剪下電線連接器

此符號會在 SolarEdge 手冊與裝置上出現在接地點。

打開/關閉主要電路板交流電開關，並靜候5分鐘

在 Synergy Manager 上打開/關閉直流電安全開關，並靜候 5 分鐘(僅適用於具直流電安全開關的型號)

請儲存這些指示-本指導手冊包含應在安裝與維護三相逆變器期間遵照進行的重要指示。以SolarEdge未在本文檔中指定的方式使用此設備可能會損害此設備提供的保護。

安装功率優化器

①→②→③→④→⑤→⑥

(1)

使用 SolarEdge Designer以設計串列

https://designer.solaredge.com

(2)

下載 SolarEdge Mapper 以將串列對應至功率優化器

solar edge

1 安装功率優化器

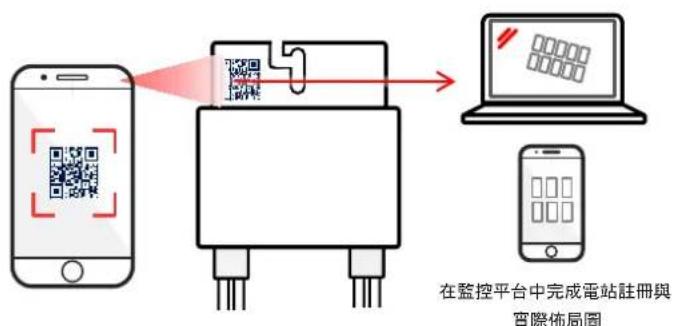

使用 Mapper 扫描 QR 確

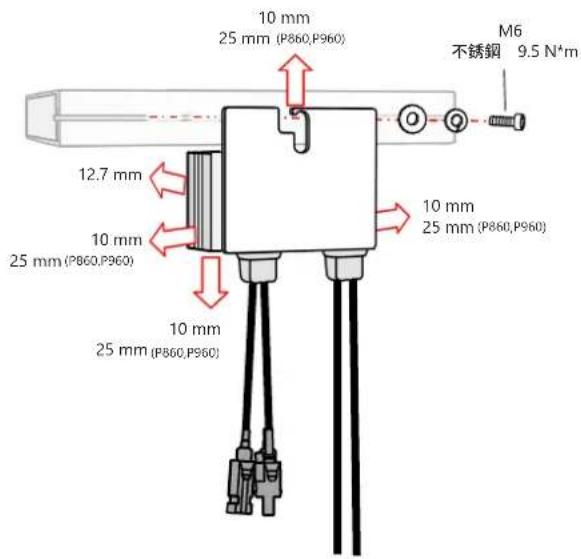

安装優化器

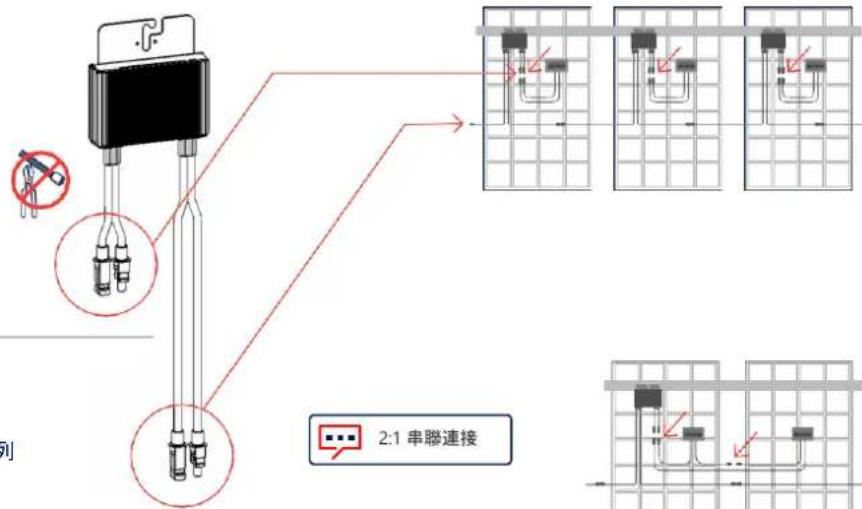

安装功率優化器

①→②→③→④→⑤→⑥

連接來自模組的輸入

將輸出連接至串列

使用兩個輸入優化器（P800p）平行連接兩個PV，或使用分支電線將兩個PV連接至單一輸入優化器。

solar edge

2

連接 PV 障列

solar edge

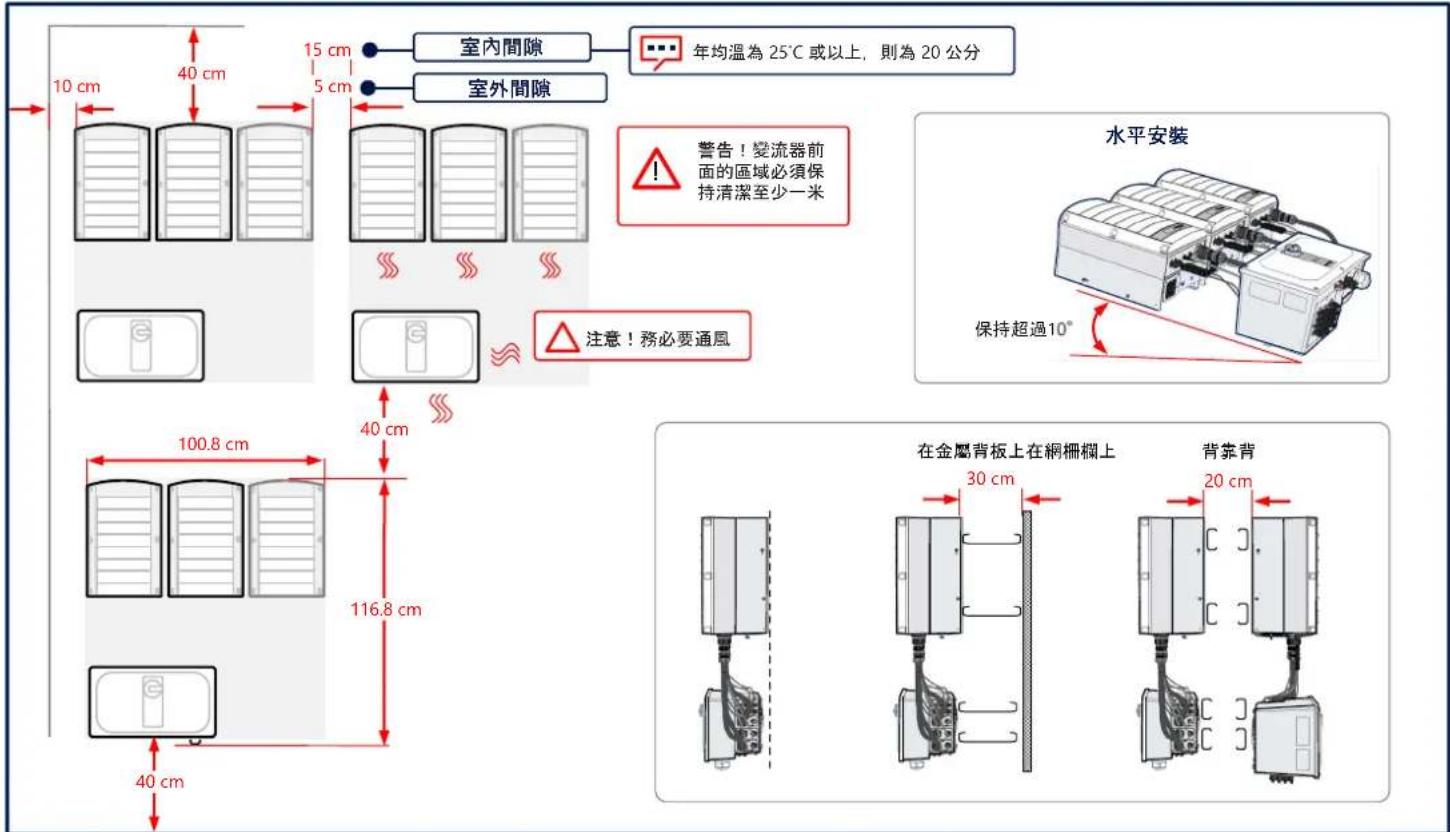

維持間隙

3

solar2017

4

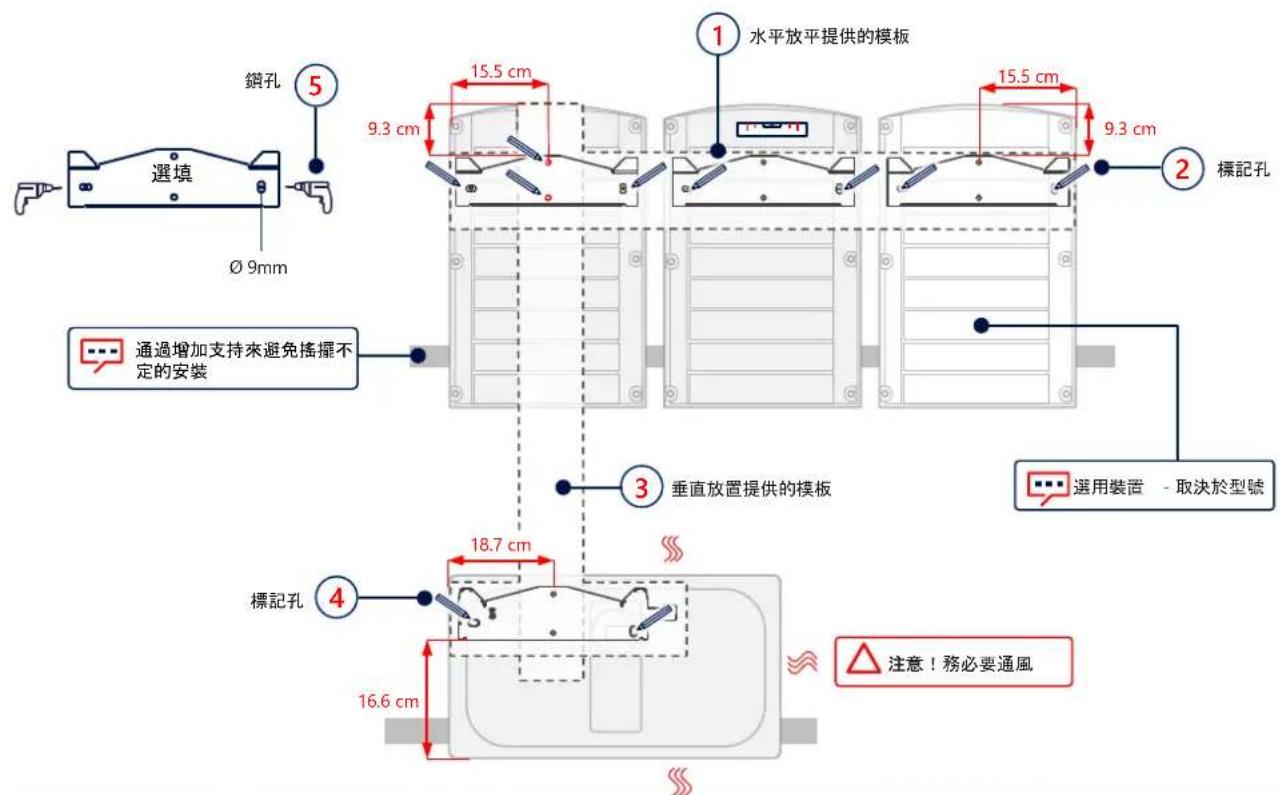

標記和鑽孔

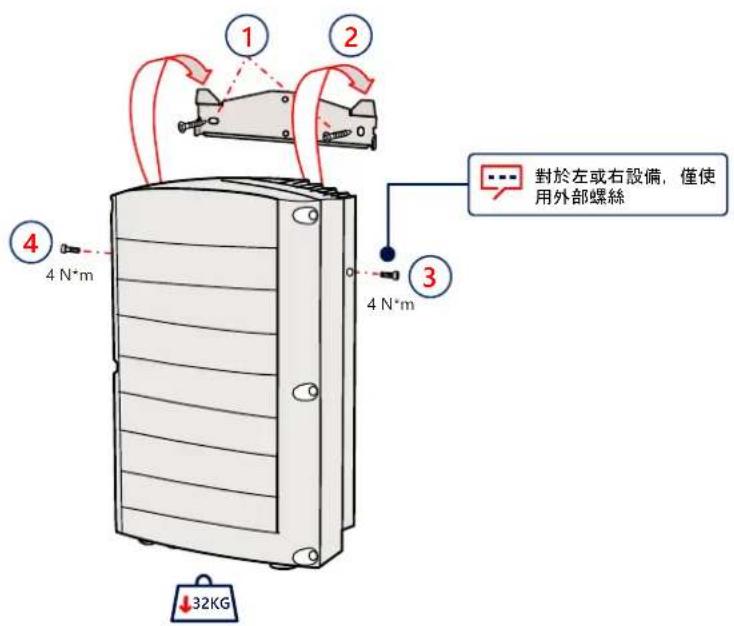

安装装置

solar edge

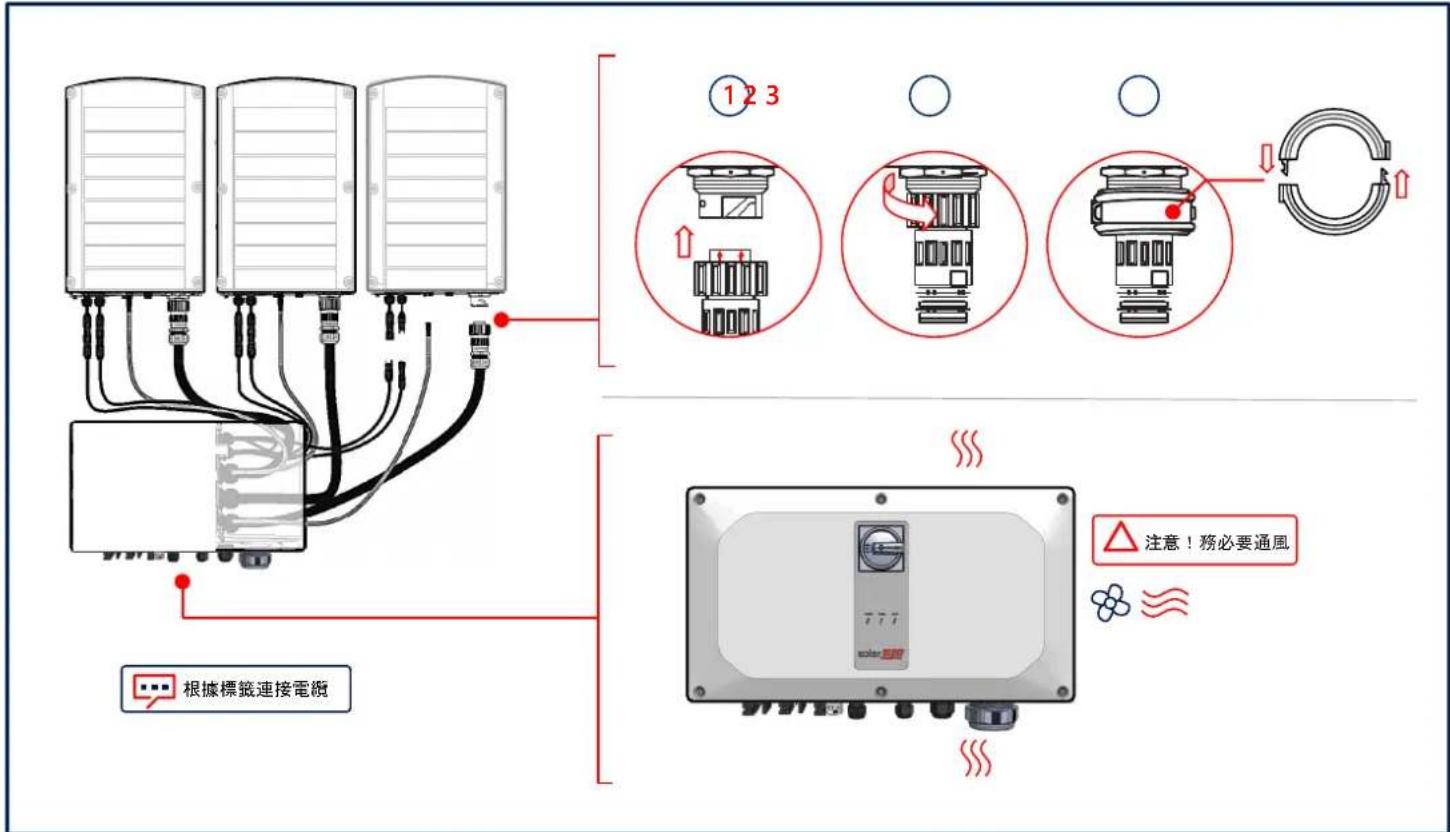

連接延伸電纜

6

移除盖子

1

警告
開始安裝之前，請中斷電源

solar edge

8

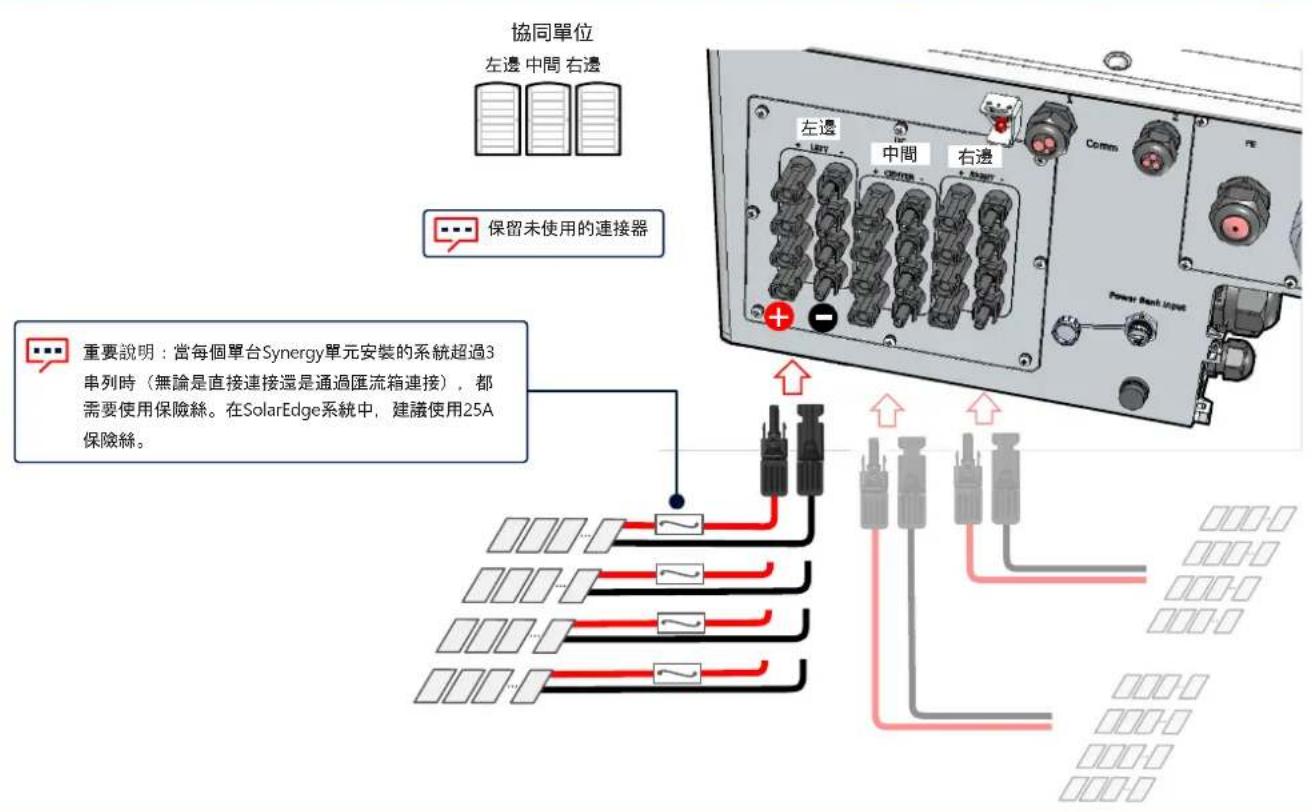

連接 PV 串列

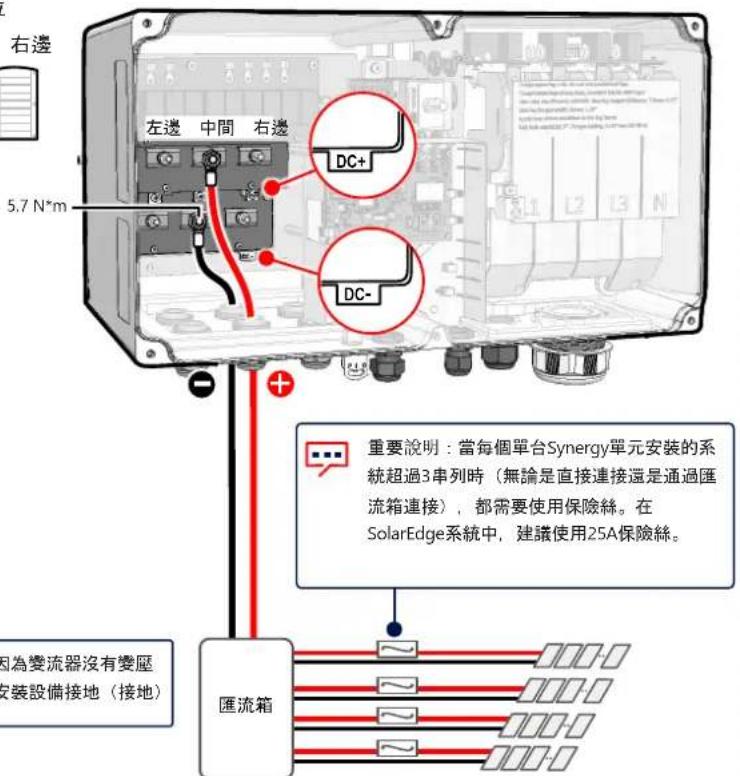

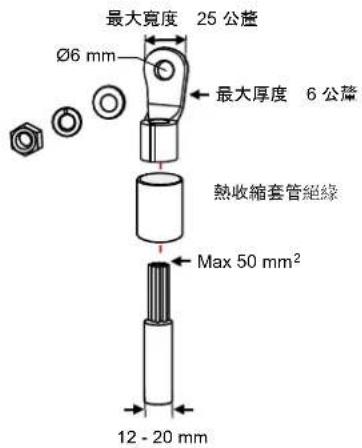

通過單個DC輸入連接PV串

solar 2017

8

注意！！

·若為鋁線，只限使用雙金屬端子
·若為鋼線，只限使用鍍錫鋼端子

禁止將直流側負極或正極功能性接地，因為變流器沒有變壓器。可以將模塊框架和光電陣列模塊的安裝設備接地（接地）

重要說明：當每個單台Synergy單元安裝的系統超過3串列時（無論是直接連接還是通過匯流箱連接），都需要使用保險絲。在SolarEdge系統中，建議使用25A保險絲。

solar edge

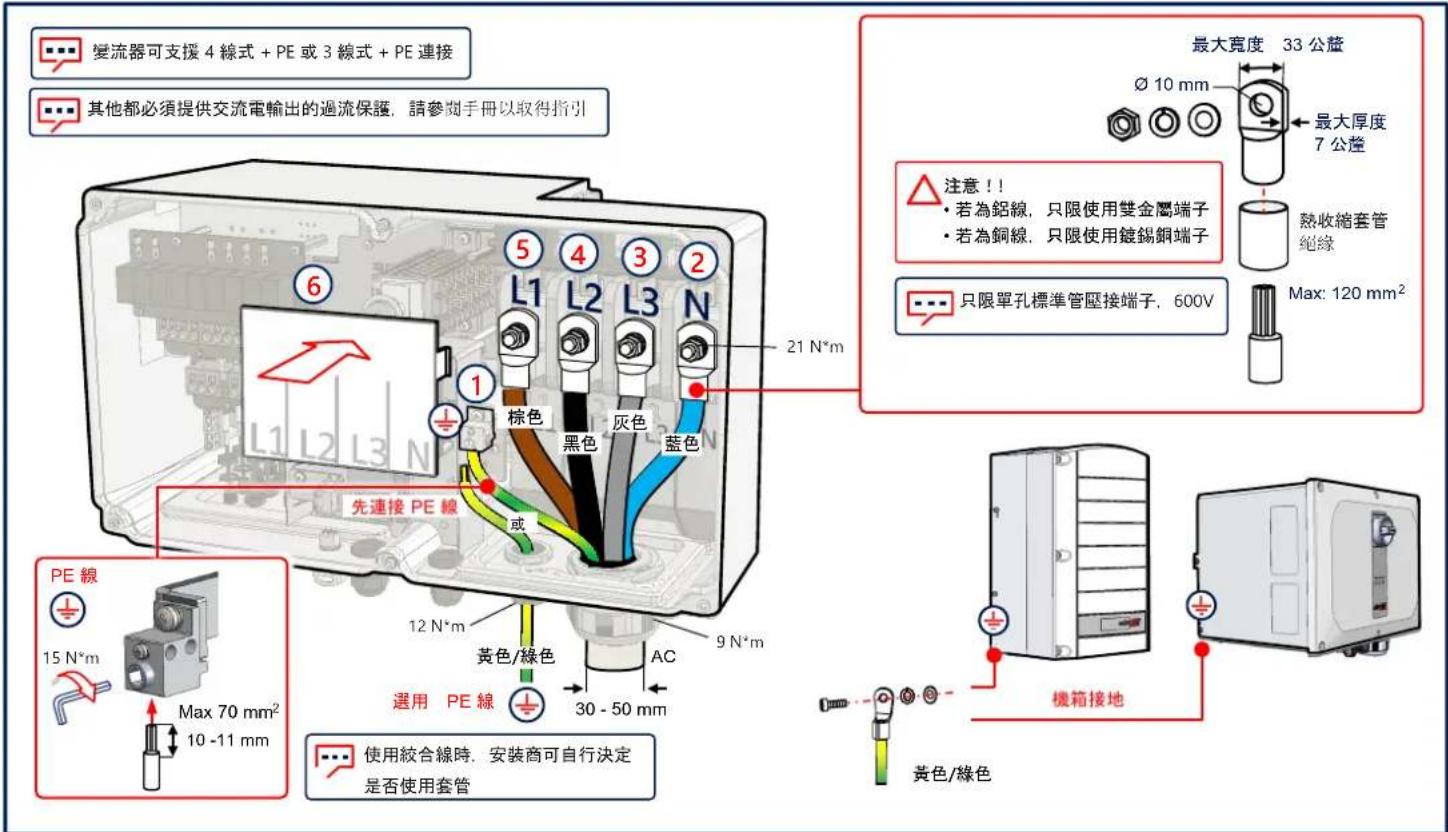

連接交流電和保護接地

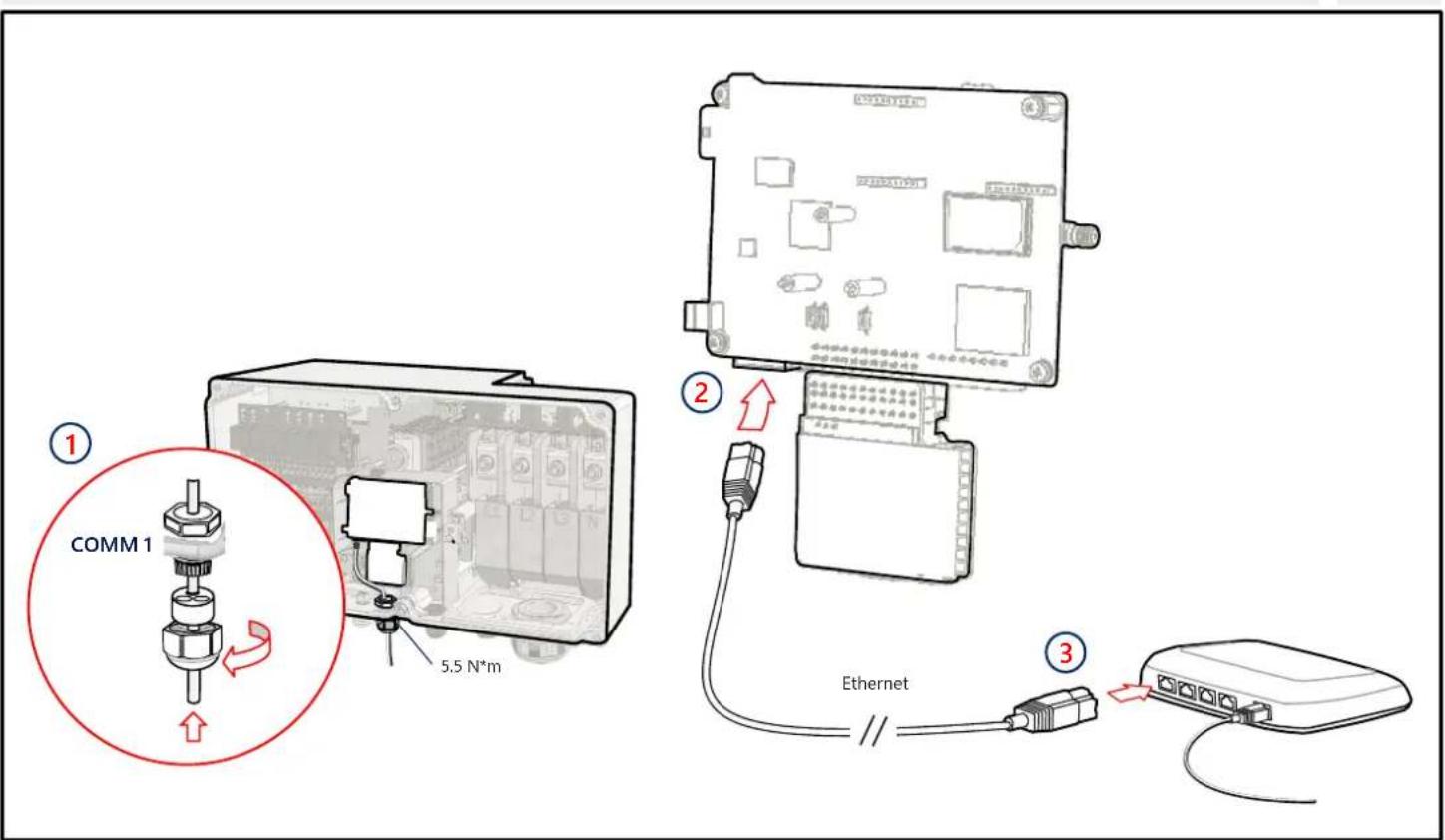

LAN 通訊

10

solar edge

11

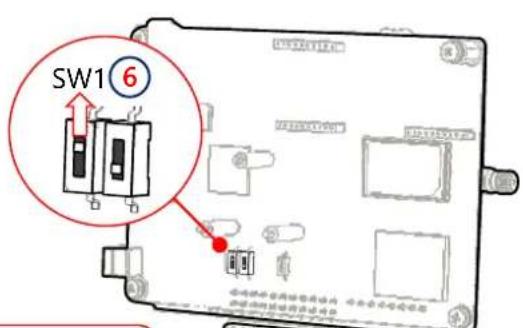

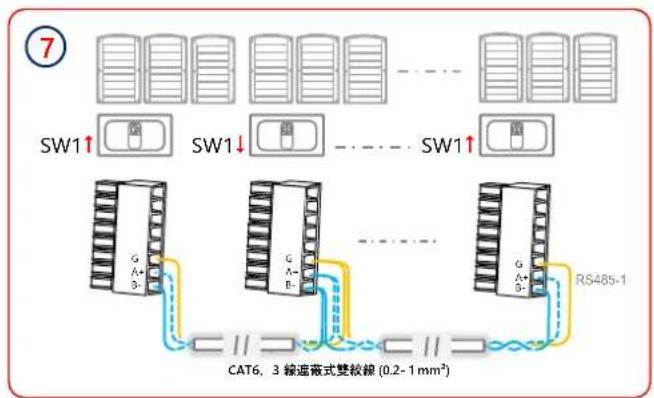

多個逆變器的 RS485 連接

Wi-Fi 通訊連線（選配）

solar200

12

solar edge

13

連線蜂巢式網路通訊 (選用)

安装盖子

solar edge

15

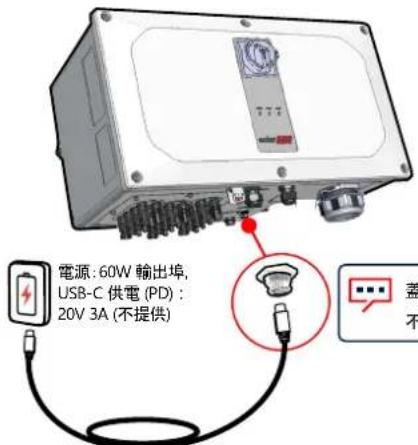

未連接交流電時預先調試 (選項 1)

下载

SolarEdge SetApp

打開直流電開關

連接電源

啟動並遵照

SetApp

1公尺，公對公，USB-C（不提供）

solar edge

調適直流電與交流功率 (選項 2) 16

下载
SolarEdge SetApp

打開電源

啟動並遵照
SetApp

solar2014

17

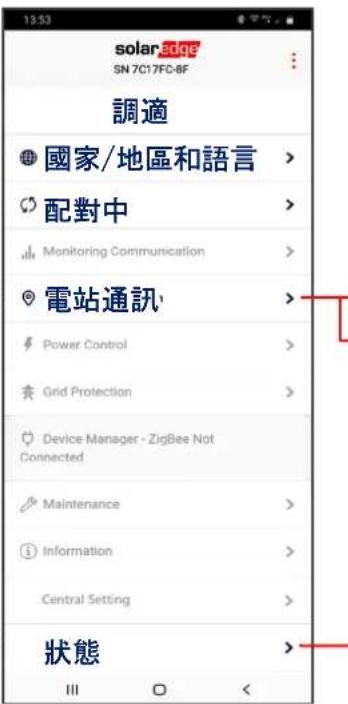

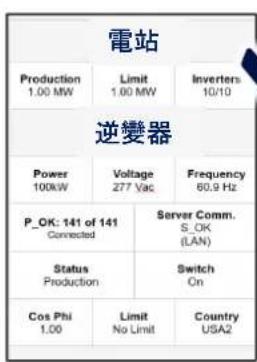

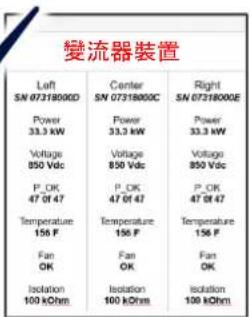

調適主變流器

RS485-1 通訊協定 SolarEdge SolarEdge主裝置

RS485-1 從屬裝置偵測

LED指示

功率 通訊 遺誤

绿橙 蓝橙 红橙

系統正在產生功率

變流器正在與監控平台通訊

變流器正在與監控平台通訊

系統錯誤

solaredge

支持聯繫信息

如果您有關於SolarEdge產品的技術問題，請與我們聯繫：

SolarEdge Inc.保留所有權利。2021年3月
