产品类型	三相逆变器，采用Synergy技术
品牌	SolarEdge
型号	SE82.8KRW00IBNQ4DG
尺寸（长 x 高 x 深）	100,8 x 116,8 x 40 cm
重量	约18千克（左/右单元）或32千克（中央单元）
直流输入电压	高达850伏直流
交流额定功率	82,8 kW
交流电源	三相400伏，4线+地线或3线+地线，50/60赫兹
主要功能	直流/交流转换，MPPT跟踪，与优化器通信，通过SolarEdge平台监控
维护和清洁	遵守安全说明，不要堵塞空气流通，用干布清洁外部
安全	必须接地，直流和交流开关，断电后等待5分钟
备件和可维修性	联系SolarEdge技术支持获取零件和维修
一般信息	由专业人员安装，使用SolarEdge SetApp应用程序进行调试

常见问题 - SE82.8KRW00IBNQ4DG SolarEdge

安装SolarEdge SE82.8KRW00IBNQ4DG逆变器需要哪些工具？

您需要一把电钻、M6螺丝、扭矩扳手、双金属端子（用于铝线）或镀锡铜端子，以及一个万用表。更多详情请参阅安装指南。

为避免过热，逆变器周围需要保持的最小距离是多少？

前方至少需要10厘米，上方40厘米，下方5厘米的空隙。户外时，逆变器前预留1米。不要堵塞空气流通。

如何将太阳能电池板串连接到逆变器？

将功率优化器串联，然后将串连接到Synergy单元的直流输入。注意极性并检查电压（每个优化器约1伏）。每单元超过3串时使用25安保险丝。

如何首次启动逆变器？

在智能手机上下载SolarEdge SetApp应用程序。将直流开关置于ON，连接电池（可选）或USB-C电源，然后按照应用程序说明配置国家、语言和通信。

红灯亮起怎么办？

红灯表示系统错误。查阅SetApp应用程序或监控平台以识别问题。检查连接和保险丝，必要时联系技术支持。

是否可以使用铝线进行交流连接？

可以，但必须使用双金属端子。对于铜线，请使用镀锡铜端子。遵守规定的拧紧扭矩（交流梳齿为21牛米）。

如何在多个逆变器之间配置RS485通信？

使用CAT6屏蔽双绞线电缆（0.2-1平方毫米）。将G、A+、B-线连接到COMM 2接线端子。将主逆变器的SW1开关设置为Maître，其他设置为Esclave。

逆变器需要接地吗？

是的，必须接地以保护。将地线（黄/绿）连接到指定点。禁止对直流极进行功能接地，因为逆变器是无变压器的。

推荐的维护程序是什么？

定期检查连接，用干布清洁逆变器外部，检查状态指示灯。任何操作必须由合格的技术人员在切断交流和直流电源后进行。

在哪里可以找到逆变器的序列号？

序列号（SN）印在逆变器机箱上的标签上，通常在接线端子附近。调试后也会在SetApp应用程序中显示。

用户手册 SE82.8KRW00IBNQ4DG SolarEdge

此符號表示的資訊可協助使用者以最佳方式使用產品。

注意！

表示有危險。進行程序需要多加注意，如果不能正確執行或不遵守指示，可能導致產品受損或毀壞。在完全理解並達到所指示的條件之前，請不要進行注意標誌的區段。

警告！

表示有危險。進行程序需要多加注意，如果不能正確執行或不遵守指示，可能導致受傷或致死。在完全理解並達到所指示的條件之前，請不要進行警告標誌的區段。

請不要剪下電線連接器

此符號會在 SolarEdge 手冊與裝置上出現在接地點。

打開/關閉主要電路板交流電開關。並靜候5分鐘

在 Synergy Manager 上打開/關閉直流電安全開關，並靜候 5 分鐘(僅適用於具直流電安全開關的型號)

請儲存這些指示－本指導手冊包含應在安裝與維護三相逆變器期間遵照進行的重要指示。以SolarEdge未在本文檔中指定的方式使用此設備可能會損害此設備提供的保護。

安裝功率優化器

solaredge

1

1

使用 SolarEdge Designer以設計串列

https://designer.solaredge.com

下載 SolarEdge Mapper 以將串列對應至功率優化器

下载

[NO TEXT]

[NO TEXT]

solar edge

1 安装功率優化器

3

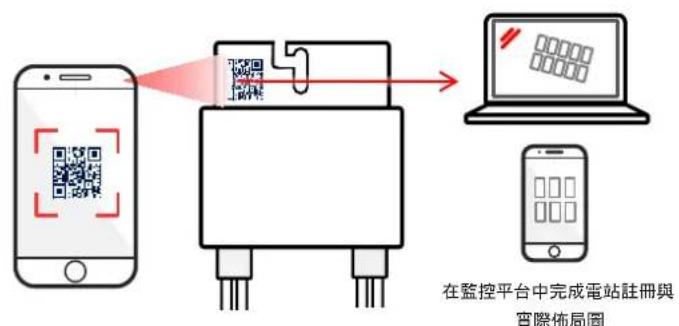

使用 Mapper 掃描 QR 碼

4

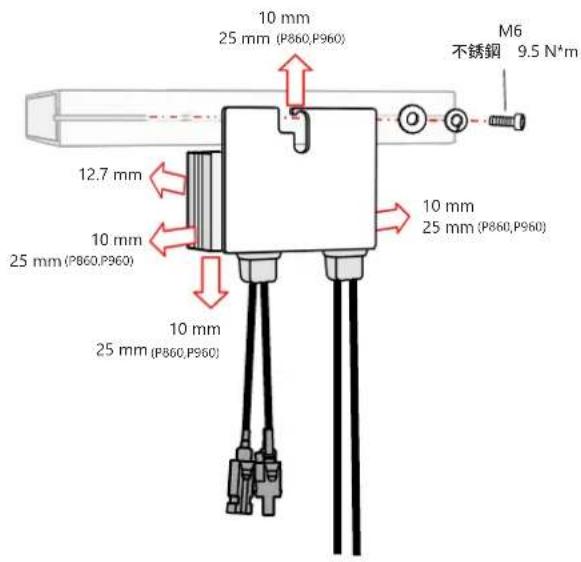

安裝優化器

10 mm 25 mm (P860,P960) 10 mm M6 不锈钢 9.5 N*m 12.7 mm 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960)

安裝功率優化器

solaredge

2

連接 PV 陣列

檢查陣列極性。 驗證每個優化器 1±0.1V 範例：8個優化器 = ~8V

維持間隙

10 cm 40 cm 15 cm 5 cm 室內間隙 年均溫為 25°C 或以上，則為 20 公分 室外間隙 警告！變流器前面的區域必須保持清潔至少一米 注意！務必要通風 水平安裝 保持超過10° 100.8 cm 40 cm 116.8 cm 在金屬背板上在網柵欄上 30 cm 背靠背 20 cm

solar edge

4

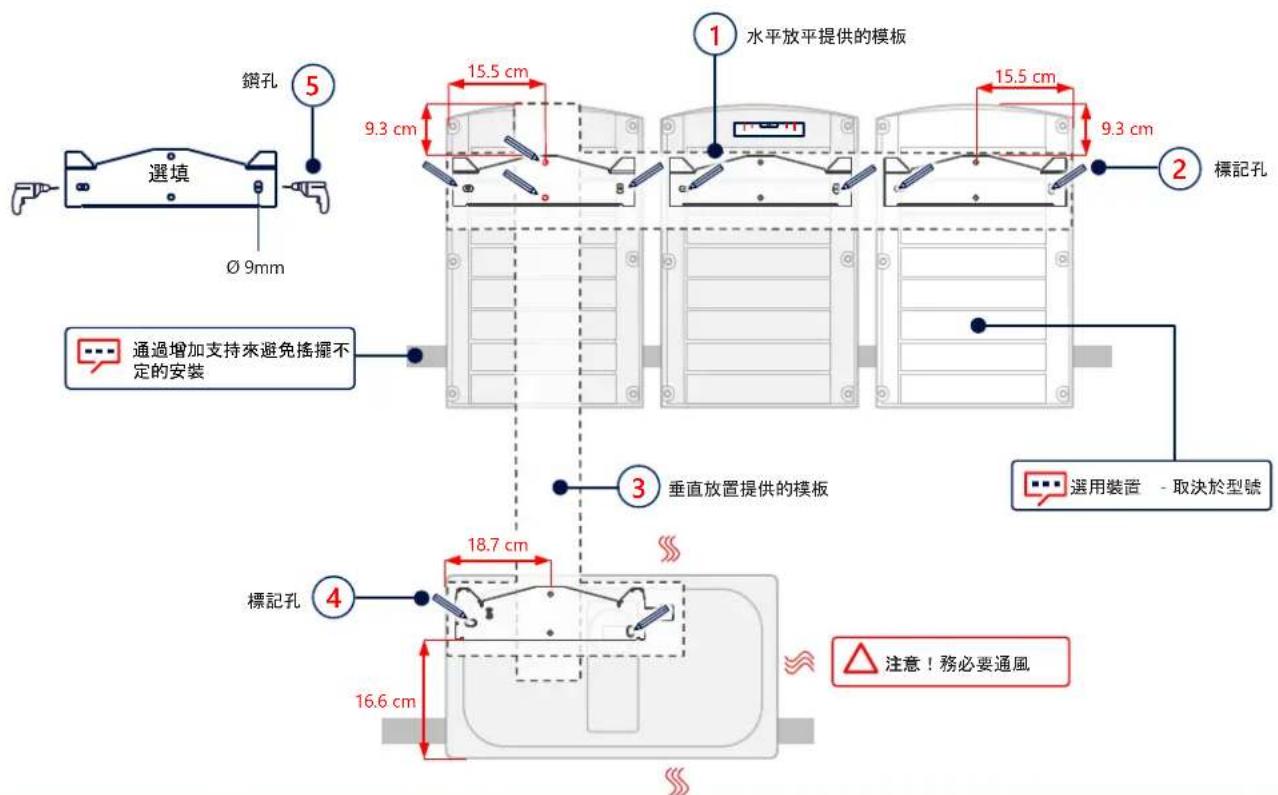

標記和鑽孔

1 水平放平提供的模板 2 標記孔 3 垂直放置提供的模板 4 標記孔 5 鋼孔 9.3 cm 15.5 cm 15.5 cm 9.3 cm 18.7 cm 16.6 cm 通過增加支持來避免搖擺不定的安裝 注意！務必要通風 適用裝置 - 取決於型號

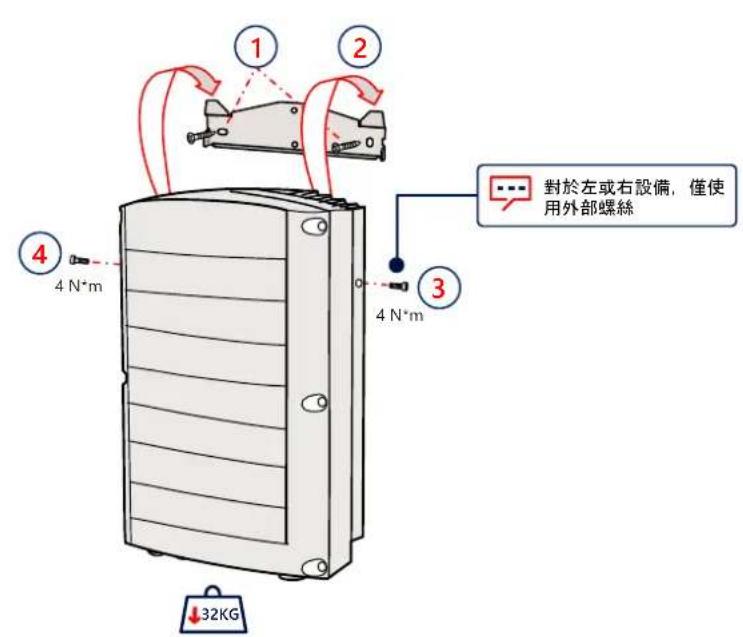

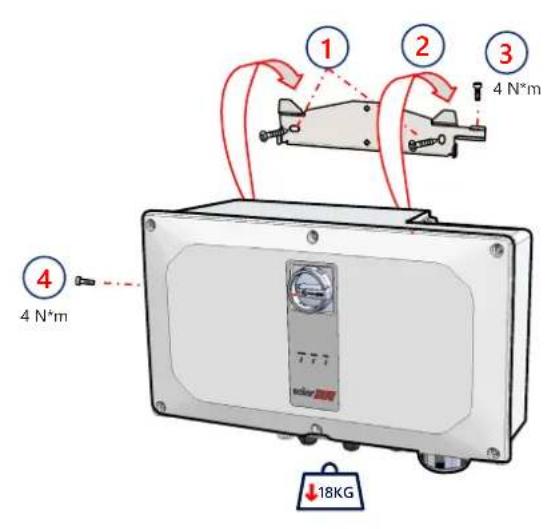

安装装置

1 2 3 4 N*m 4 N*m ↓18KG

對於左或右設備，僅使用外部螺絲 4 N*m 3 4 N*m 32KG

solaredge

6

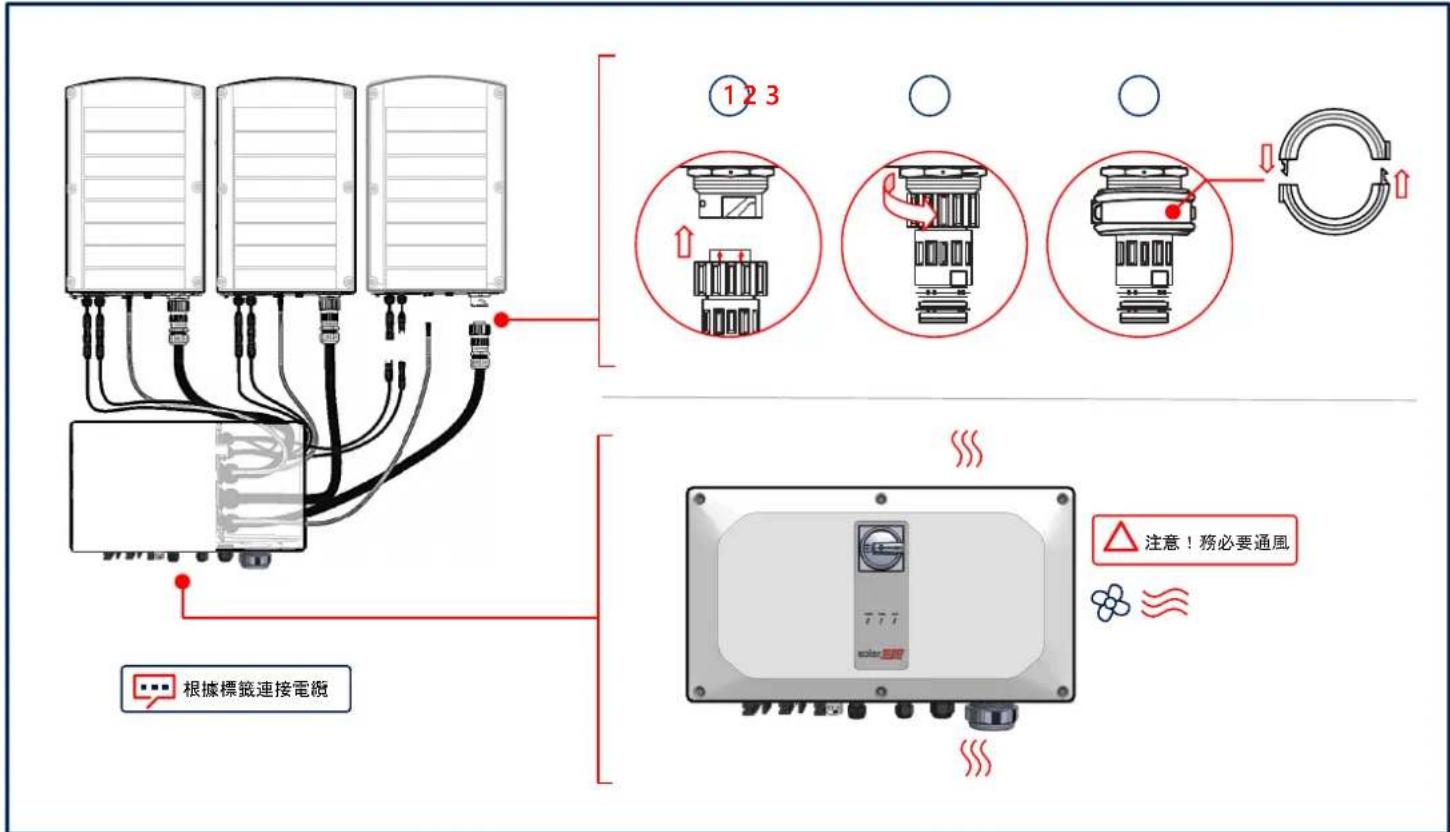

連接延伸電纜

根據標籤連接電極 1 2 3 注意！務必要通風

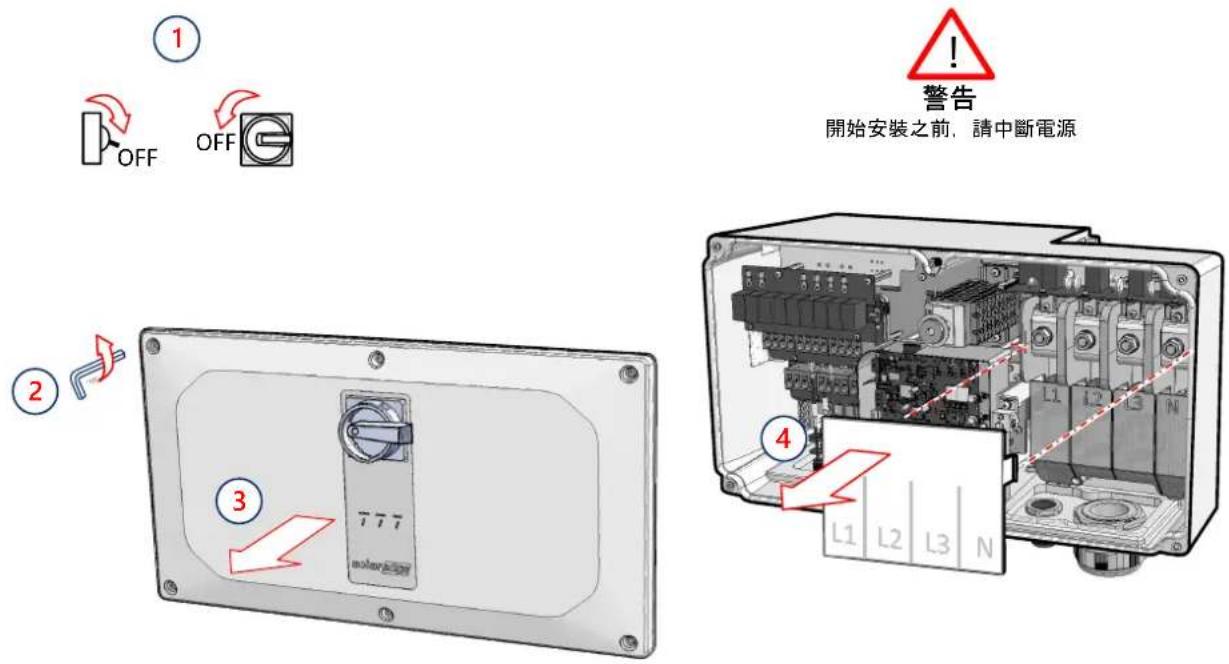

移除蓋子

solaredge

7

solaredge

8

連接 PV 串列

協同單位 左邊 中間 右邊 保留未使用的連接器 重要說明：當每個單台Synergy單元安裝的系統超過3串列時（無論是直接連接還是通過匯流箱連接），都需要使用保險絲。在SolarEdge系統中，建議使用25A保險絲。

通過單個DC輸入連接PV串

solaredge

8

注意！！

·若為鋁線，只限使用雙金屬端子
·若為銅線，只限使用鍍錫銅端子

最大寬度 25 公釐 Ø6 mm 最大厚度 6 公釐 熱收縮套管絕緣 Max 50 mm² 12 - 20 mm

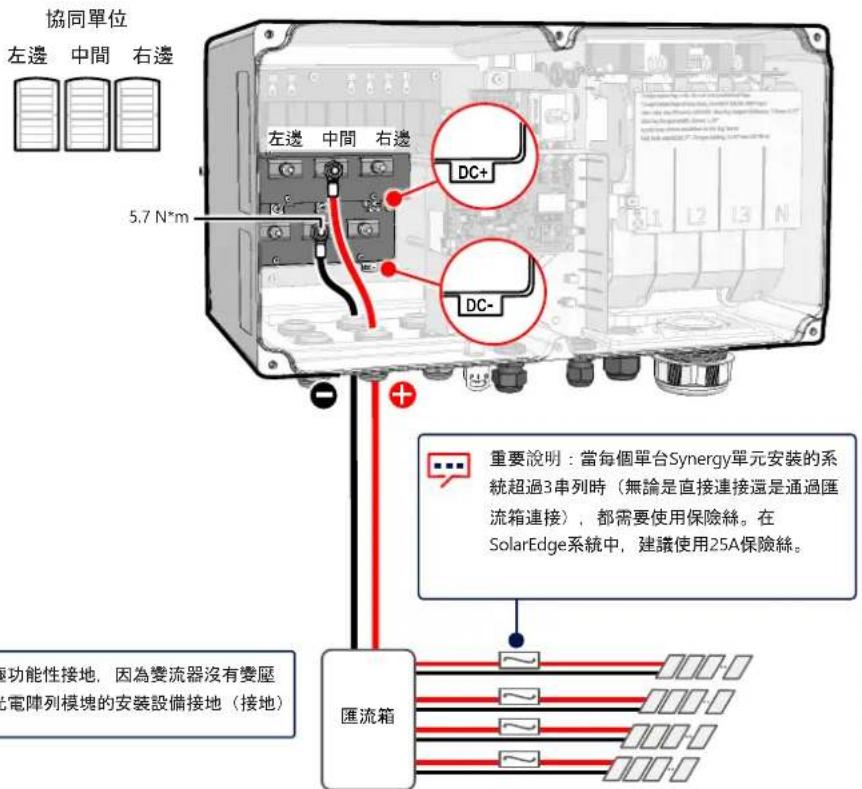

協同單位 左邊 中間 右邊 5.7 N*m DC+ DC- 重要說明：當每個單台Synergy單元安裝的系統超過3串列時（無論是直接連接還是通過匯流箱連接），都需要使用保險絲。在SolarEdge系統中，建議使用25A保險絲。 匯流箱 原功能性接地，因為變流器沒有變壓電陣列模塊的安裝設備接地（接地）

禁止將直流側負極或正極功能性接地，因為變流器沒有變壓器。可以將模塊框架和光電陣列模塊的安裝設備接地（接地）

9

連接交流電和保護接地

變流器可支援 4 線式 + PE 或 3 線式 + PE 連接 其他都必須提供交流電輸出的過流保護，請參閱手冊以取得指引 6 5 L1 L2 L3 N 21 N*m 棕色 黑色 灰色 蓝色 先連接 PE 線 或 12 N*m 15 N*m Max 70 mm² 10 -11 mm 12 N*m 30 - 50 mm 9 N*m AC 使用絞合線時，安裝商可自行決定 是否使用套管 注意！！ • 若為鋁線，只限使用雙金屬端子 • 若為銅線，只限使用鍍錫銅端子 最大寬度 33 公釐 Ø 10 mm 最大厚度 7 公釐 熱收縮套管 絕緣 Max: 120 mm² • 只限單孔標準管壓接端子，600V 機箱接地 黃色/綠色

LAN 通訊

COMM 1 5.5 N*m Ethernet

11 多個逆變器的 RS485 連接

COMM 2 1 2 4 N*m SW1⑥ 7 SW1↑ SW1↓ SW1↑ G A+ B- RS485-1 CAT6, 3 線遮蔽式雙桟線 (0.2-1 mm²) 5 G A+ B- ③ ④

Wi-Fi 通訊連線(選配)

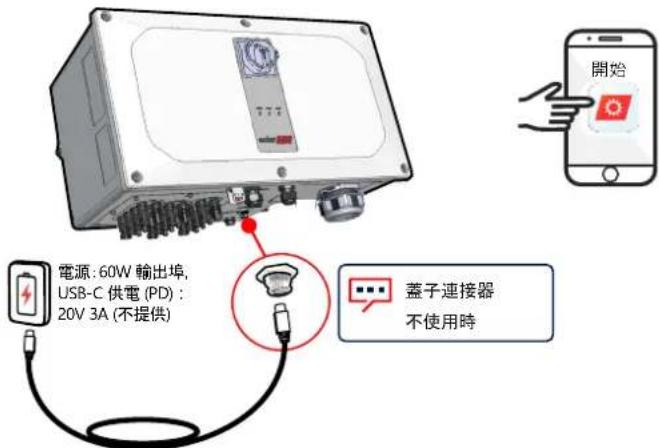

15 未連接交流電時預先調試 (選項 1)

下載 SolarEdge SetApp

打開直流電開關

連接電源

啟動並遵照 SetApp

開始 電源: 60W 輸出埠, USB-C 供電 (PD) : 20V 3A (不提供) 蓋子連接器 不使用時

1 公尺，公對公，USB-C (不提供)

調適直流電與交流功率 （選項 2）

下载
SolarEdge SetApp

打開電源

啟動並遵照
SetApp

solar edge

17 調適主變流器

1
2
3

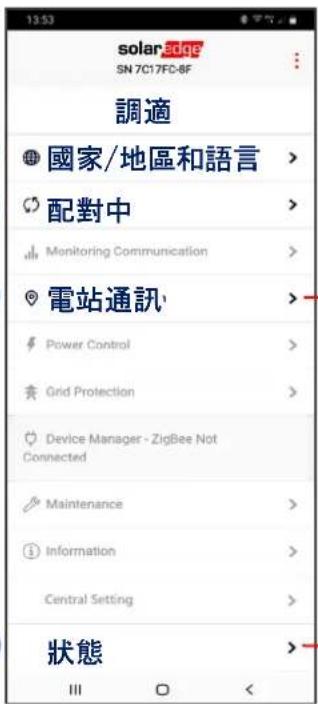

solaredge SN 7C17FC-8F 調適 國家/地區和語言 > 配對中 > Monitoring Communication > 電站通訊 > Power Control > Grid Protection > Device Manager - ZigBee Not Connected Maintenance > Information > Central Setting > 狀態 III 0

RS485-1 → 通訊協定 → SolarEdge → SolarEdge主裝置 RS485-1 → 從屬裝置偵測

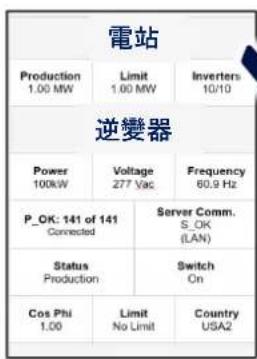

電站 Production 1.00 MW Limit 1.00 MW Inverters 10/10 逆變器 Power 100kW Voltage 277 Vac Frequency 60.9 Hz P_OK: 141 of 141 Connected Server Comm. S_OK (LAN) Status Production Switch On Cos Phi 1.00 Limit No Limit Country USA2

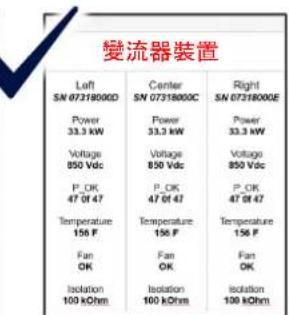

變流器裝置 Left Center Right SN 0731800GD SN 0731800DC SN 0731800DC Power Power Power 33.3 kW 33.3 kW 33.3 kW Voltage Voltage Voltage 850 Vdc 850 Vdc 850 Vdc P_OK P_OK P_OK 47 OF 47 47 OF 47 47 OF 47 Temperature Temperature Temperature 156 F 156 F 156 F Fan Fan Fan OK OK OK Isolation Isolation Isolation 100 kOhm 100 kOhm 100 kOhm

4

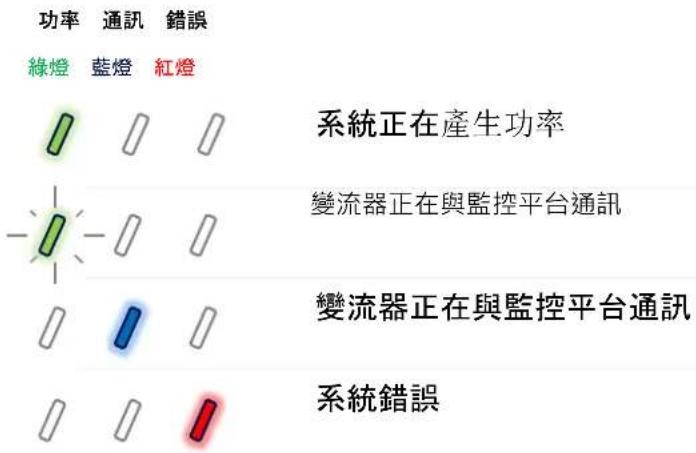

LED 指示

功率 通訊 錯誤 綠燈 藍燈 紅燈 系統正在產生功率 變流器正在與監控平台通訊 變流器正在與監控平台通訊 系統錯誤

solaredge

支持聯繫信息

如果您有關於SolarEdge產品的技術問題，請與我們聯繫：

如有變更，恕不另行通知。版權所有 © SolarEdge Inc. 保留所有權利。2021年3月
