Ürün Türü	Synergy Teknolojili Üç Fazlı İnvertör
Marka	SolarEdge
Model	SE82.8KRW00IBNQ4DG
Boyutlar (G x Y x D)	100,8 x 116,8 x 40 cm
Ağırlık	Yaklaşık 18 kg (sol/sağ ünite) veya 32 kg (orta ünite)
DC Giriş Gerilimi	850 Vdc'ye kadar
AC Nominal Güç	82,8 kW
AC Besleme	Üç fazlı 400 V, 4 kablo + toprak veya 3 kablo + toprak, 50/60 Hz
Ana İşlevler	DC/AC dönüşümü, MPPT takibi, optimize edicilerle iletişim, SolarEdge platformu üzerinden izleme
Bakım ve Temizlik	Güvenlik talimatlarına uyun, hava akışını engellemeyin, dış yüzeyi kuru bir bezle temizleyin
Güvenlik	Topraklama zorunludur, DC ve AC anahtarları, kesintiden sonra 5 dakika bekleyin
Yedek Parçalar ve Onarılabilirlik	Parçalar ve onarımlar için SolarEdge teknik desteğe başvurun
Genel Bilgiler	Profesyonel tarafından kurulum, devreye alma için SolarEdge SetApp uygulamasının kullanımı

Sık sorulan sorular - SE82.8KRW00IBNQ4DG SolarEdge

SolarEdge SE82.8KRW00IBNQ4DG invertörünü kurmak için hangi araçlar gereklidir?

Bir matkap, M6 vidalar, bir tork anahtarı, (alüminyum için) bimetal pabuçlar veya kalaylı bakır pabuçlar ve bir multimetreye ihtiyacınız olacak. Daha fazla detay için kurulum kılavuzuna bakın.

Aşırı ısınmayı önlemek için invertörün etrafında uyulması gereken minimum mesafe nedir?

Ön tarafta en az 10 cm, üstte 40 cm ve altta 5 cm boş alan gereklidir. Dış mekanda invertörün önünde 1 metre boşluk bırakın. Hava akışını engellemeyin.

Güneş paneli dizileri invertöre nasıl bağlanır?

Güç optimize edicilerini seri olarak bağlayın, ardından diziyi Synergy ünitesinin DC girişlerine bağlayın. Kutuplara dikkat edin ve voltajı kontrol edin (optimize edici başına yaklaşık 1 V). Ünite başına 3'ten fazla dizi varsa 25 A sigorta kullanın.

İnvertör ilk kez nasıl devreye alınır?

Akıllı telefonunuza SolarEdge SetApp uygulamasını indirin. DC anahtarını AÇIK konumuna getirin, bataryayı (isteğe bağlı) veya USB-C güç kaynağını bağlayın, ardından ülke, dil ve iletişim ayarlarını yapmak için uygulama talimatlarını izleyin.

Kırmızı ışık yanarsa ne yapılmalı?

Kırmızı ışık bir sistem hatasını gösterir. Sorunu belirlemek için SetApp uygulamasına veya izleme platformuna bakın. Bağlantıları, sigortaları kontrol edin ve gerekirse teknik desteğe başvurun.

AC bağlantısı için alüminyum kablolar kullanmak mümkün müdür?

Evet, ancak yalnızca bimetal pabuçlar ile. Bakır kablolar için kalaylı bakır pabuçlar kullanın. Belirtilen sıkma torklarına uyun (AC tarak için 21 N*m).

Birden fazla invertör arasında RS485 iletişimi nasıl yapılandırılır?

0,2-1 mm² kesitli, blendajlı, bükümlü çift CAT6 kablo kullanın. COMM 2 terminal bloğuna G, A+, B- kablolarını bağlayın. Ana invertör için SW1 anahtarını Master, diğerleri için Slave konumuna ayarlayın.

İnvertör topraklanmalı mıdır?

Evet, koruma için topraklama zorunludur. Toprak kablosunu (sarı/yeşil) belirtilen noktaya bağlayın. DC kutbunun işlevsel elektrik topraklaması yasaktır çünkü invertör trafosuzdur.

Önerilen bakım prosedürü nedir?

Bağlantıları düzenli olarak kontrol edin, invertörün dış yüzeyini kuru bir bezle temizleyin, durum ışıklarını kontrol edin. Tüm müdahaleler, AC ve DC gücü kesildikten sonra kalifiye bir teknisyen tarafından yapılmalıdır.

İnvertörün seri numarası nerede bulunur?

Seri numarası (SN), invertör kasasına yapıştırılmış etikette, genellikle terminal bloğunun yakınında basılıdır. Devreye almadan sonra SetApp uygulamasında da görüntülenir.

KULLANIM KILAVUZU SE82.8KRW00IBNQ4DG SolarEdge

Sinerji Teknolojili Üç Fazlı Invertör

Hızlı Kurulum Kılavuzu

PN: SExxK-xxxxIxxxx

Avrupa, Asya Pasifik ve Güney Afrika için

Sürüm 1.3

Açıklama

NOT

Bu sembol, kullanıcıının ürünü en iyi şekilde kullanmasına yardımcı olmayı amaçlayan bilgileri belirtir.

DİKKAT!

Bir tehlikeyi belirtir. Doğru şekilde yapılmaması veya uygulanmaması durumunda ürünün zarar görmesine veya tahrip olmasına neden olabilecek bir işleme dikkat çeker. Belirtilen koşullar tam olarak anlaşılp karşılanana dek bir uyarı işaretinin ötesine geçmeyin.

UYARI!

Bir tehlikeyi belirtir. Doğru şekilde yapılmaması veya uygulanmaması durumunda yaralanma veya ölümle sonuçlanabilecek bir işleme dikkat çeker. Belirtilen şartlar tam olarak anlaşılp karşılanana dek bir uyarı notunun ötesine geçmeyin.

Kablo konnektörlerini kesmeyin

Bu sembol, SolarEdge kılavuzları ve ekipmanı üzerindeki topraklama noktalarında görünür.

Ana panodaki AC şalteri AÇIN/KAPATIN ve 5 dakika bekleyin

Sinerji Manager üzerindeki DC Güvenlik Şalterini AÇIN/KAPATIN ve 5 dakika bekleyin (Sadece DC Güvenlik Şalterli modeller için geçerlidir)

BU TALİMATLARI SAKLAYIN – Bu kılavuz, Üç Fazlı İnvertörün kurulum ve bakımı sırasında izlenmesi gereken önemli talimatları içerir. Bu ekipmanın SolarEdge tarafından sağlanan bu dökümanda belirtilmeyen bir şekilde kullanılması, bu ekipmanın sağladığı korumayı bozabilir.

Optimizerlerin Montajı

1→2→3→4→5→6

solaredge

1

1

Dizeyi tasarlamak için

SolarEdge Designer kullanın

https://designer.solaredge.com

Dize optimizerleri eşleştirmek için SolarEdge Mapper'ı indirin

Indir

[NO TEXT]

[NO TEXT]

solar edge

1

Optimizerlerin Montajı

3

Mapper ile QR kodunu tarayın

İzleme platformunda saha kaydı ve fiziksel yerleşimi tamamlayın

4
Optimizeri kurun

10 mm 25 mm (P860,P960) M6 paslanmaz çelik 9.5 N*m 12.7 mm 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960)

Optimizerlerin Montajı

Modülden gelen girisi bağlayın Çıkışı dizeye bağlayın 2:1 seri bağlantı İki PV'nin paralel bağlantısı için çift girisli bir optimizer (P800p) kullanın veya iki PV'yi tek girisli bir optimizere bağlamak için bir ayınk kablo kullanın.

solaredge

2

PV Dizisinin Bağlanması

Dizi polaritesini kontrol edin. Optimizer başına 1±0,1V değerini doğrulayın. Örnek: 8 optimizer = ~8V

Boşluğun Korunması

solaredge

3

İç Mekan Boşluğu Yıllık ortalama yüksek sıcaklığıın 25°C veya üzerinde olduğu yerlerde 20 cm 15 cm 5 cm Dış Mekan Boşluğu UYARI! Eviricinin önündeki alan en az bir metre açık tutulmalıdır DiKKAT! Hava akışını engellemeyin Yatay Kurulum 10 ° 'den fazla tutun Örgü çit üzerinde Metal arka sac üzerinde Arka arkaya 10 cm 40 cm 40 cm 100.8 cm 116.8 cm 40 cm

solaredge

4

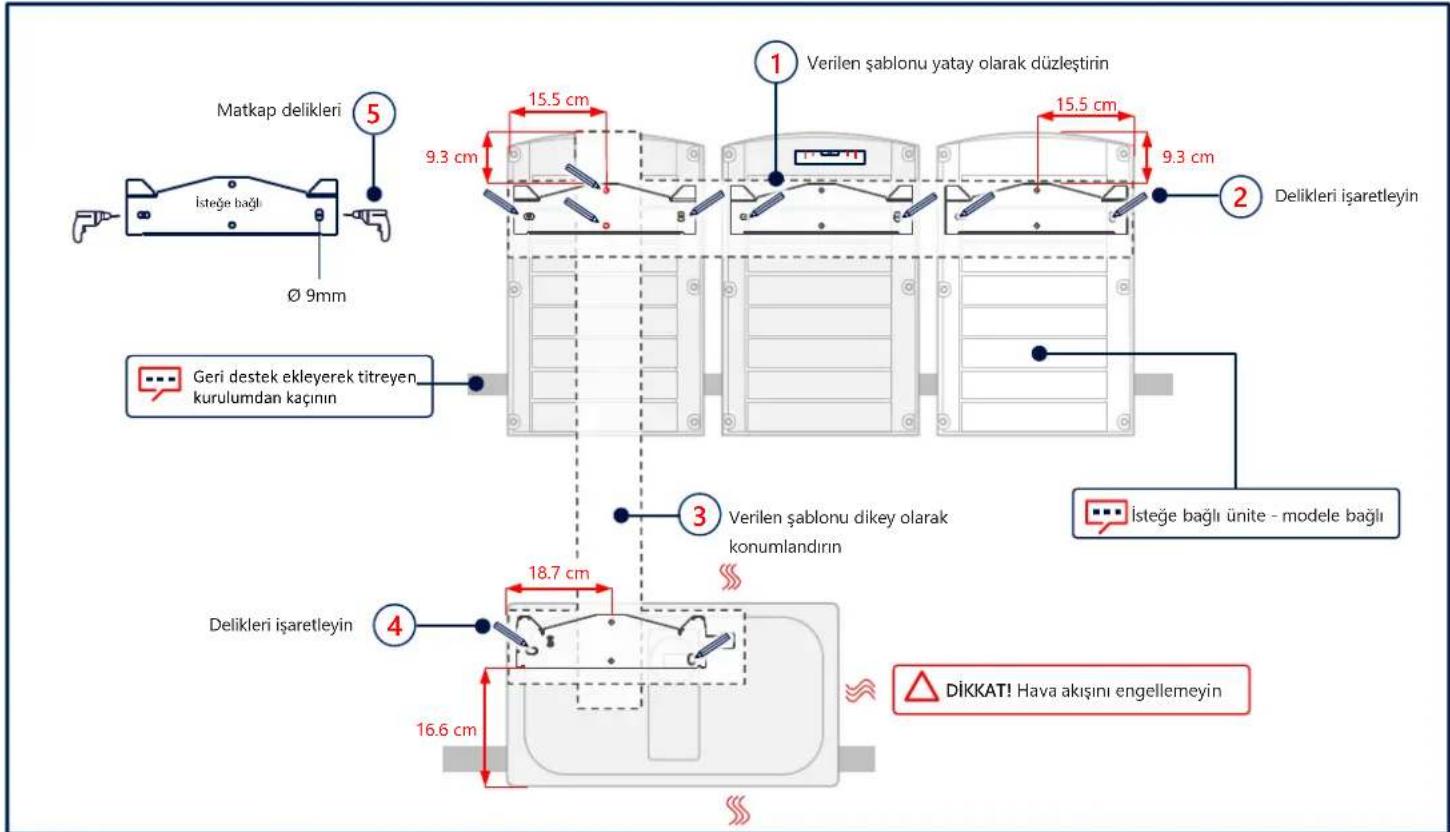

İşaretleme ve Delik Delme

Matkap delikleri 5 İsteğe bağlı Ø 9mm 15.5 cm 9.3 cm Verilen şablonu yatay olarak düzleştirin 15.5 cm 9.3 cm 2 Delikleri işaretleyin Geri destek ekleyerek titreyen kurulumdan kaçının 3 Verilen şablonu dikey olarak konumlandırın İsteğe bağlı ünite - modele bağlı 4 Delikleri işaretleyin 18.7 cm 16.6 cm DİKKAT! Hava akışını engellemeyin

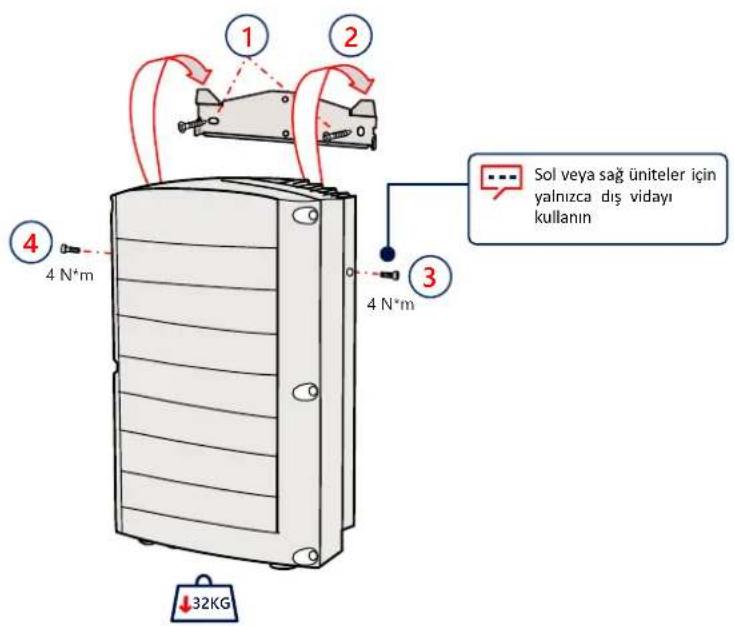

Ünitelerin Montajı

solaredge

5

1 2 3 4 N*m 4 N*m ↓18KG

Sol veya sağ üniteler için yalnızca dış vidayı kullanın 4 N*m 3 4 1 2 32KG

solaredge

6

Kabloların Bağlanması

Kabloları etiketlere göre bağlayın 1 2 3 DİKKAT! Hava akışını engellemeyin

Kapakların Çıkarılması

solaredge

7

solaredge

8

PV Dizelerinin Bağlanmas

Sinerji Üniteleri Sol Orta Sağ Kullanılmayan konektörleri kapalı tutun Önemli: Tek bir Sinerji Ünitesi başına 3'ten fazla diziye sahip bir sistem kurarken (doğrudan veya bir birleştirici kutusu aracılığıyla bağlanmış olsun), sigortalar gereklidir. SolarEdge'li sistemde 25A sigortalar kullanılmalıdır.

Tek DC Giriş ile PV Dizilerini Bağlama

solaredge

8

DIKKAT!

• Alüminyum kablolar için YALNIZCA Bi-metal kulakları KULLANIN
• Bakır kablolar için YALNIZCA bakır kalay kaplama kulakları KULLANIN

Maks. genişlik 25 mm

Ø6 mm Maks. kalınlık 6 mm Isiyla daralma yalıtımı Max 50 mm² 12 - 20 mm

Sinerji Üniteleri

Sol Orta Sağ

Sol Orta Sağ DC+ DC-

invertörde transformatör bulunmadığından, DC tarafından negatif veya pozitif kutbun işlevsel elektrik topraklaması yasaktır. Modül çerçevelerinin topraklaması (topraklama) ve PV dizisi modüllerinin montaj ekipmanı kabul edilebilir.

Önemli: Tek bir Sinerji Ünitesi başına 3'ten fazla diziye sahip bir sistem kurarken (doğrudan veya bir birleştirici kutusu aracılığıyla bağlanmış olsun), sigortalar gereklidir. SolarEdge'li sistemde 25A sigortalar kullanılmalıdır.

Birleştirici Kutusu

solar edge

9

AC ve Koruyucu Toprağın Bağlanması (PE)

invertör, 4 kablolu + PE veya 3 kablolu + PE bağlantısını destekleyebilir AC çıkışı için aşırı akım koruması diğer kişiler tarafından sağlanmalıdır, yardım için kılavuza göz atın 6 L1 L2 L3 N 21 N*m 1 Kahverengi Gri Mavi Siyah VEYA Once PE kabloyu bağlayın 12 N*m 9 N*m Sarı/Yeşil İsleğe bağlı PE kablo 30 - 50 mm İngülü kablo kullanımında yüksük kullanımı montaj elemanının insiyatifindedir Şasi Zemin Sarı/Yeşil Tek delikli, standart kovanlı, sadece sıkıştırma kulakları, 600V Maks. genişlik 33 mm Ø 10 mm Maks. kalınlık 7 mm Isıyla daralma yalıtımı Max: 120 mm² DikkAT! • Alüminyum kablolar için YALNIZCA Bi-metal kulakları KULLANIN • Bakır kablolar için YALNIZCA bakır kalay kaplama kulakları KULLANIN Maks. genişlik 33 mm

LAN İletişimi

solar edge

10

COMM 1 5.5 N*m Ethernet

solaredge

11

Birden Fazla İnvertörün RS485 Bağlantısı

COMM 2 1 2 4 N*m SW1⑥ 7 SW1↑ SW1↓ SW1↑ G A+ B- RS485-1 CAT6, 3-telli, yalitimli, çift bükümlü (0,2-1 mm²) 5 G A+ B- ③ ④

Wi-Fi İletişimi (İsteğe bağlı)

solar edge

12

Hücresel İletişimin Bağlanması (İsteğe Bağlı)

⑤ ↓ ② 5.5 N*m ① ④

Kapakların Takılması

solaredge

14

3.5 N*m ③ ② 1 5 6 2 4

L1 L2 L3 N ①

solar edge

15

AC Elektrik Bağlı Değilken İşletmeye Alım (Seçenek 1)

SolarEdge SetApp'i indirin

DC Şalterini açın

Taşınabilir Güç Kaynağını bağlayın

SetApp'ı başlatın ve takip edin

Taşınabilir güç kaynağı: 60W çıkış portu, USB-C Güç Dağıtımı (PD): 20V 3A (Dahili değildir) Kapak konnektörü kullanılmadığında

1m, erkek ila erkek, USB-C (Dahili değildir)

DC ve AC Elektrik ile İşletmeye Alım (Seçenek 2)

solaredge

16

SolarEdge SetApp'i indirin

DC Şalterini açın

SetApp'ı başlatın ve takip edin

solar edge

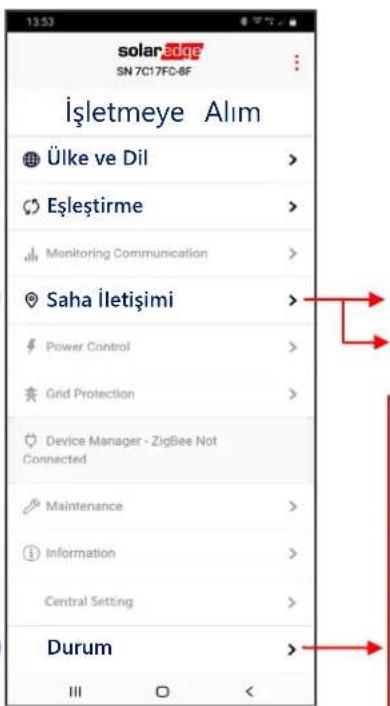

17 Lider Invertörü İşletmeye Alım

1
2
3

solar edge SN 7C17FC-8F İşletmeye Alım Ülke ve Dil > Eşleştirme > Monitoring Communication > Saha İletişimi > Power Control > Grid Protection > Device Manager - ZigBee Not Connected Maintenance > Information > Central Setting > Durum >

RS485-1 → Protokolü → SolarEdge → Solaredge Leader RS485-1 → Takipçi Algıla

Saha Production 1.00 MW Limit 1.00 MW Inverters 10/10 invertör Power 100kW Voltage 277 Vac Frequency 60.9 Hz P_OK: 141 of 141 Connected Server Comm. S_OK (LAN) Status Production Switch On Cos Phi 1.00 Limit No Limit Country USA2 Left SN 07318000D Center SN 07318000C Right SN 07318000E Power 33.3 kW Power 33.3 kW Power 33.3 kW Voltage 850 Vdc Voltage 850 Vdc Voltage 850 Vdc P_OK 47 Of 47 P_OK 47 Of 47 P_OK 47 Of 47 Temperature 156 F Temperature 156 F Temperature 156 F Fan OK Fan OK Fan OK Isolation 100 kOhm Isolation 100 kOhm Isolation 100 kOhm

4

LED Gösterimleri

solaredge

GÜÇ İLETİŞİM ARIZASI

Yeşil Mavi Kırmızı

Sistem Güç üretiyor

AC elektrik bağlı ancak sistem güç üretmiyor

İnvertör, izleme platformuyla iletişim kurmakta

Sistem hatası

solaredge

Solaredge Destek İletişim:

SolarEdge ürünleri ile ilgili teknik bir problem yaşarsanız, lütfen bizimle iletişime geçin:

Önceden haber vermeksizin değiştirilebilir. Telif hakkı © SolarEdge Inc. Tüm hakları saklıdır. Mart 2021.

solaredge
