SE90KRW00IBNQ4 - Güneş paneli SolarEdge - Ücretsiz kullanım kılavuzu

Ürün Tipi	Synergy teknolojili üç fazlı invertör
Marka	SolarEdge
Model	SE90KRW00IBNQ4
Nominal Güç	90 kW
DC Giriş Gerilimi	850 V'a kadar (Synergy ünitesi başına)
AC Çıkış Gerilimi	Üç faz 277/480 V (veya ülke yapılandırmasına göre)
Çıkış Frekansı	50/60 Hz (ülkeye göre)
Ağırlık	Yaklaşık 32 kg (ana ünite)
Boyutlar (G x Y x D)	Yaklaşık 40 x 116.8 x 100.8 cm (destekler hariç)
Çalışma Sıcaklığı	-20 °C ila +60 °C (45 °C üzerinde güç azaltımı)
Koruma Sınıfı	IP65 (dış mekan)
Yardımcı Güç	Ön devreye alma için USB-C 20V/3A konektör
Bağlantı	Ethernet (LAN), RS485 (2 port), Wi-Fi (isteğe bağlı), mobil ağ (isteğe bağlı)
Optimize Edicilerle İletişim	SolarEdge Home Network protokolü üzerinden
Dahili Koruma	DC güvenlik anahtarı, AC/DC aşırı gerilim koruması, galvanik izolasyon
Topraklama	PE zorunlu; fonksiyonel DC topraklama yok
AC Bağlantısı	4 tel + toprak veya 3 tel + toprak, 120 mm²'ye kadar
PV Dizi Sayısı	Synergy ünitesi başına 3'e kadar (3'ten fazla ise sigortalı)
İzleme Fonksiyonları	SolarEdge platformu, SetApp uygulaması, LED göstergeler (yeşil, mavi, kırmızı)
Bakım ve Temizlik	Nemli bir bezle temizleyin; aşındırıcı ürünler kullanmayın; bağlantıları periyodik olarak kontrol edin
Güvenlik	UYARI: Müdahaleden önce AC ve DC gücü kesin; kesintiden sonra 5 dakika bekleyin
Yedek Parçalar ve Tamir Edilebilirlik	Onarımlar SolarEdge yetkili teknisyeni tarafından yapılmalıdır; kullanıcı tarafından değiştirilebilir parça yoktur
Garanti	Standart 12 yıl (koşullara bağlı olarak uzatılabilir)

Sık sorulan sorular - SE90KRW00IBNQ4 SolarEdge

Bu invertör modeliyle hangi güç optimize ediciler uyumludur?

SE90KRW00IBNQ4 invertör, SolarEdge P serisi güç optimize ediciler (P860, P960, P800p) ve yeni nesil optimize edicilerle uyumludur. Tam uyumluluğu kontrol etmek için SolarEdge Designer'ı kullanın.

Bu invertörü dış mekana kurabilir miyim?

Evet, invertör IP65 sınıfına sahiptir ve dış mekana kurulabilir, ancak güvenlik mesafelerine uyulmalıdır: cihazın önünde 1 metre boşluk bırakın ve hava akışını engellemeyin.

İnvertörü izleme sistemine nasıl bağlarım?

İnvertörü SolarEdge izleme platformuna bağlamak için Ethernet (LAN) portu veya RS485 seçeneğini kullanın. Ayrıca isteğe bağlı Wi-Fi veya mobil ağ modülü ekleyebilirsiniz. İlk kurulum için SetApp uygulamasını kullanın.

Kırmızı ışık yanarsa ne yapmalıyım?

Kırmızı ışık bir sistem hatasını gösterir. AC ve DC bağlantılarını kontrol edin, kesintiden sonra 5 dakika bekleyin ve yeniden başlatın. Sorun devam ederse, tam kılavuza bakın veya SolarEdge teknik desteği ile iletişime geçin.

Ne tür AC kablo kullanmalıyım?

Maksimum 120 mm² kesitli, 4 tel + toprak (kahverengi, siyah, gri, mavi + sarı/yeşil) veya 3 tel + toprak kablo kullanın. Alüminyum teller için bimetalik pabuçlar kullanın.

AC bağlantısı olmadan devreye alma nasıl yapılır?

Seçenek 1: DC anahtarı AÇIK konumuna getirin, USB-C portu (20V/3A) üzerinden harici bir pil bağlayın ve SetApp uygulamasını izleyin. Seçenek 2, AC üzerinden enerji verilmesini gerektirir.

Aşırı gerilime karşı koruma nedir?

İnvertör, AC ve DC aşırı gerilim korumasını entegre eder. Ancak, AC tarafında ek koruma, yerel normlara uygun olarak tesisatçı tarafından sağlanmalıdır.

Synergy ünitesi başına 3'ten fazla PV dizisi bağlayabilir miyim?

Evet, ancak ünite başına 3 diziden fazla olması durumunda 25 A sigortalar gereklidir. Uygun bir birleştirme kutusu kullanın.

İnvertör nasıl temizlenir?

Temizlemeden önce gücü kesin. Aşındırıcı olmayan yumuşak, nemli bir bez kullanın. Aşırı ısınmayı önlemek için havalandırma ızgaralarını temizleyin.

Seri numarasını ve desteği nerede bulabilirim?

Seri numarası (SN) ürün etiketinde bulunur. Destek için https://www.solaredge.com/service/support adresini ziyaret edin.

KULLANIM KILAVUZU SE90KRW00IBNQ4 SolarEdge

Sinerji Teknolojili Üç Fazlı Invertör

Hızlı Kurulum Kılavuzu

PN: SExxK-xxxxlxxxx

Avrupa, Asya Pasifik ve Güney Afrika için

Sürüm 1.3

Açıklama

NOT

Bu sembol, kullanıcıının ürünü en iyi şekilde kullanmasına yardımcı olmayı amaçlayan bilgileri belirtir.

DİKKAT!

Bir tehlikeyi belirtir. Doğru şekilde yapılmaması veya uygulanmaması durumunda ürünün zarar görmesine veya tahrip olmasına neden olabilecek bir işleme dikkat çeker. Belirtilen koşullar tam olarak anlaşılp karşılanana dek bir uyarı işaretinin ötesine geçmeyin.

UYARI!

Bir tehlikeyi belirtir. Doğru şekilde yapılmaması veya uygulanmaması durumunda yaralanma veya ölümle sonuçlanabilecek bir işleme dikkat çeker. Belirtilen şartlar tam olarak anlaşılp karşılanana dek bir uyarı notunun ötesine geçmeyin.

Kablo konnektörlerini kesmeyin

Bu sembol, SolarEdge kılavuzları ve ekipmanı üzerindeki topraklama noktalarında görünür.

Ana panodaki AC şalteri AÇIN/KAPATIN ve 5 dakika bekleyin

Sinerji Manager üzerindeki DC Güvenlik Şalterini AÇIN/KAPATIN ve 5 dakika bekleyin (Sadece DC Güvenlik Şalterli modeller için geçerlidir)

BU TALİMATLARI SAKLAYIN – Bu kılavuz, Üç Fazlı İnvertörün kurulum ve bakımı sırasında izlenmesi gereken önemli talimatları içerir. Bu ekipmanın SolarEdge tarafından sağlanan bu dökümanda belirtilmeyen bir şekilde kullanılması, bu ekipmanın sağladığı korumayı bozabilir.

Optimizerlerin Montajı

1→2→3→4→5→6

solaredge

1

1

Dizeyi tasarlamak için

SolarEdge Designer kullanın

https://designer.solaredge.com

Dize optimizerleri eşleştirmek için SolarEdge Mapper'ı indirin

Indir

[NO TEXT]

[NO TEXT]

solar edge

1

Optimizerlerin Montajı

3

Mapper ile QR kodunu tarayın

İzleme platformunda saha kaydı ve fiziksel yerleşimi tamamlayın

4
Optimizeri kurun

10 mm 25 mm (P860,P960) M6 paslanmaz çelik 9.5 N*m 12.7 mm 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960)

Optimizerlerin Montajı

Modülden gelen girisi bağlayın Çıkışı dizeye bağlayın 2:1 seri bağlantı İki PV'nin paralel bağlantısı için çift girisli bir optimizer (P800p) kullanın veya iki PV'yi tek girisli bir optimizere bağlamak için bir aynk kablo kullanın.

solaredge

2

PV Dizisinin Bağlanması

Dizi polaritesini kontrol edin. Optimizer başına 1±0,1V değerini doğrulayın. Örnek: 8 optimizer = ~8V

Boşluğun Korunması

solaredge

İç Mekan Boşluğu Yıllık ortalama yüksek sıcaklığın 25°C veya üzerinde olduğu yerlerde 20 cm 15 cm 5 cm Dış Mekan Boşluğu UYARI! Eviricinin önündeki alan en az bir metre açık tutulmalıdır DiKKAT! Hava akışını engellemeyin Yatay Kurulum 10 ° 'den fazla tutun Örgü çit üzerinde Metal arka sac üzerinde Arka arkaya 10 cm 40 cm 40 cm 100.8 cm 116.8 cm 40 cm

solaredge

4

İşaretleme ve Delik Delme

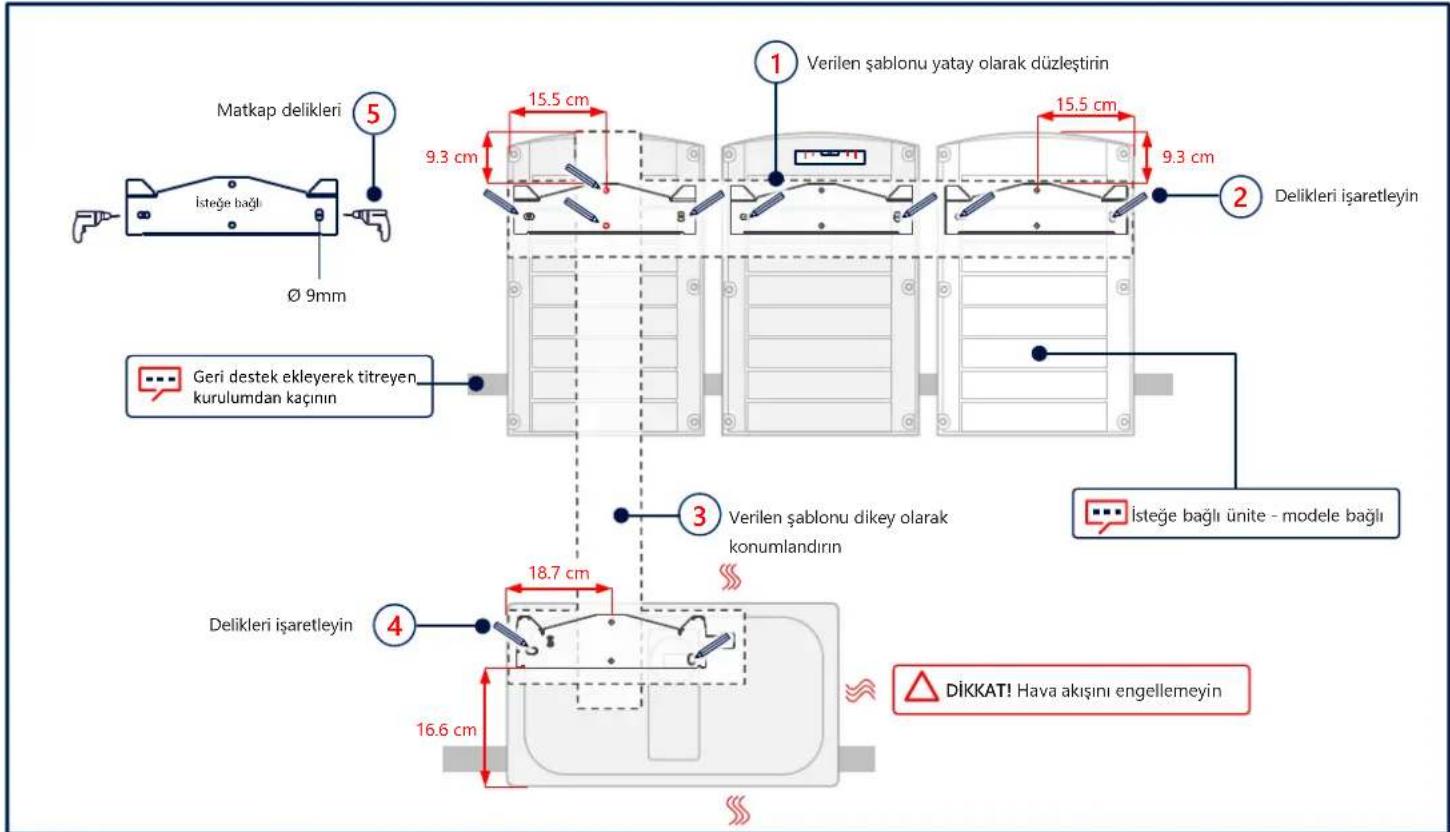

Matkap delikleri 5 İsteğe bağlı Ø 9mm 15.5 cm 9.3 cm Verilen şablonu yatay olarak düzleştirin 15.5 cm 9.3 cm 2 Delikleri işaretleyin Geri destek ekleyerek titreyen kurulumdan kaçının 3 Verilen şablonu dikey olarak konumlandırın İsteğe bağlı ünite - modele bağlı 4 Delikleri işaretleyin 18.7 cm 16.6 cm DİKKAT! Hava akışını engellemeyin

Ünitelerin Montajı

solaredge

5

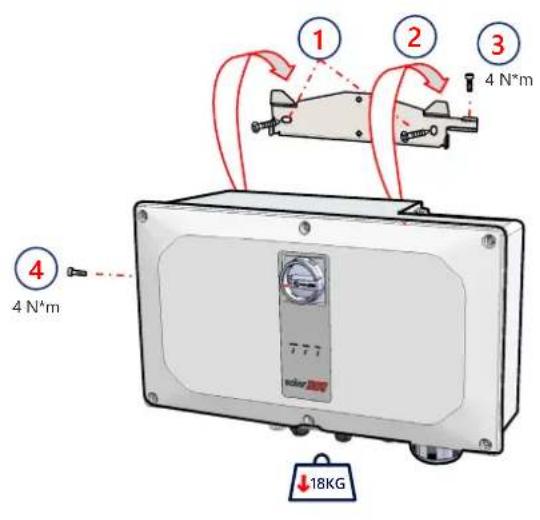

1 2 3 4 N*m 4 N*m ↓18KG

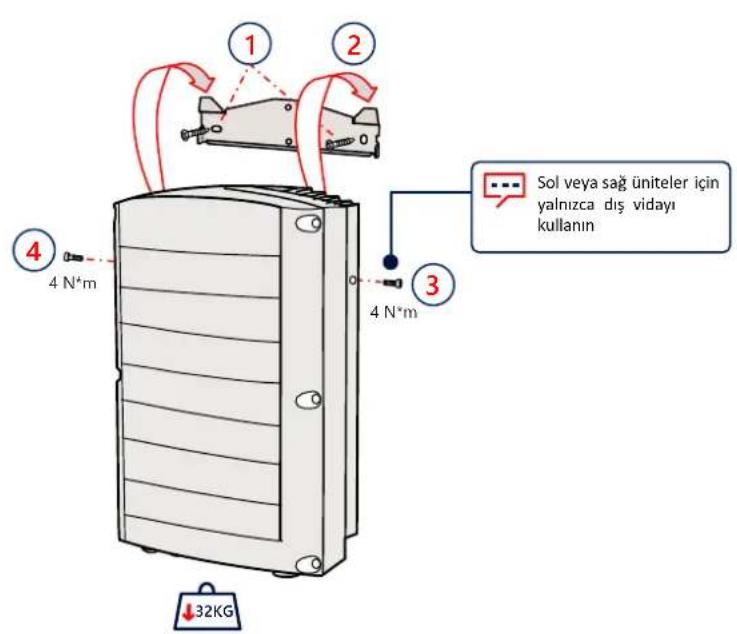

1 2 3 4 4 N*m 4 N*m Sol veya sağ üniteler için yalnızca dış vidayı kullanın ↓32KG

solaredge

6

Kabloların Bağlanması

Kabloları etiketlere göre bağlayın 1 2 3 DİKKAT! Hava akışını engellemeyin

Kapakların Çıkarılması

solaredge

7

solaredge

8

PV Dizelerinin Bağlanmas

Sinerji Üniteleri Sol Orta Sağ Kullanılmayan konektörleri kapalı tutun Önemli: Tek bir Sinerji Ünitesi başına 3'ten fazla diziye sahip bir sistem kurarken (doğrudan veya bir birleştirici kutusu aracılığıyla bağlanmış olsun), sigortalar gereklidir. SolarEdge'li sistemde 25A sigortalar kullanılmalıdır.

Tek DC Giriş ile PV Dizilerini Bağlama

solaredge

8

DIKKAT!

• Alüminyum kablolar için YALNIZCA Bi-metal kulakları KULLANIN
• Bakır kablolar için YALNIZCA bakır kalay kaplama kulakları KULLANIN

Maks. genişlik 25 mm

Ø6 mm Maks. kalınlık 6 mm Isiyla daralma yalıtımı Max 50 mm² 12 - 20 mm

Sinerji Üniteleri

Sol Orta Sağ

Sol Orta Sağ DC+ DC-

invertörde transformatör bulunmadığından, DC tarafından negatif veya pozitif kutbun işlevsel elektrik topraklaması yasaktır. Modül çerçevelerinin topraklaması (topraklama) ve PV dizisi modüllerinin montaj ekipmanı kabul edilebilir.

Önemli: Tek bir Sinerji Ünitesi başına 3'ten fazla diziye sahip bir sistem kurarken (doğrudan veya bir birleştirici kutusu aracılığıyla bağlanmış olsun), sigortalar gereklidir. SolarEdge'li sistemde 25A sigortalar kullanılmalıdır.

Birleştirici Kutusu

solar edge

9

AC ve Koruyucu Toprağın Bağlanması (PE)

invertör, 4 kablolu + PE veya 3 kablolu + PE bağlantısını destekleyebilir AC çıkışı için aşırı akım koruması diğer kişiler tarafından sağlanmalıdır, yardım için kılavuza göz atın 6 L1 L2 L3 N 21 N*m 1 Kahverengi Gri Mavi Siyah VEYA Once PE kabloyu bağlayın 12 N*m 9 N*m Sarı/Yeşil İsleğe bağlı PE kablo 30 - 50 mm Şasi Zemin Şarı/Yeşil Tek delikli, standart kovanlı, sadece sıkıştırma kulakları, 600V Maks. genişlik 33 mm Ø 10 mm Maks. kalınlık 7 mm Isıyla daralma yalıtımı Max: 120 mm² DikkAT! • Alüminyum kablolar için YALNIZCA Bi-metal kulakları KULLANIN • Bakır kablolar için YALNIZCA bakır kalay kaplama kulakları KULLANIN

LAN İletişimi

solar edge

10

COMM 1 5.5 N*m Ethernet

solaredge

11

Birden Fazla İnvertörün RS485 Bağlantısı

COMM 2 1 2 4 N*m SW1⑥ 7 SW1↑ SW1↓ SW1↑ G A+ B- RS485-1 CAT6, 3-telli, yalitimli, çift büyülü (0,2-1 mm²) 5 G A+ B- ③ ④

Wi-Fi İletişimi (İsteğe bağlı)

solar edge

12

Hücresel İletişimin Bağlanması (İsteğe Bağlı)

⑤ ↓ ② 5.5 N*m ① ④

Kapakların Takılması

solaredge

14

3.5 N*m ③ ② 1 2 3 5 6 7 8 9 10 solarisat 2 4

L1 L2 L3 N ①

solar edge

15

AC Elektrik Bağlı Değilken İşletmeye Alım (Seçenek 1)

SolarEdge SetApp'1 indirin

DC Şalterini açın

Taşınabilir Güç Kaynağını bağlayın

SetApp'ı başlatın ve takip edin

Taşınabilir güç kaynağı: 60W çıkış portu, USB-C Güç Dağıtımı (PD): 20V 3A (Dahili değildir) Kapak konnektörü kullanılmadığında Başlat

1m, erkek ila erkek, USB-C (Dahili değildir)

DC ve AC Elektrik ile İşletmeye Alım (Seçenek 2)

solaredge

16

SolarEdge SetApp'i indirin

DC Şalterini açın

SetApp'ı başlatın ve takip edin

solar edge

17 Lider Invertörü İşletmeye Alım

1
2
3

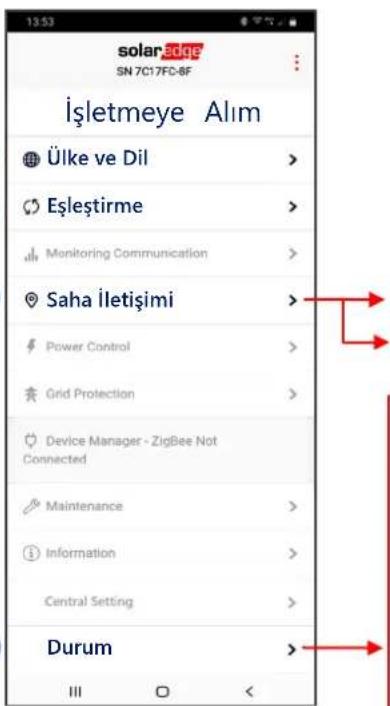

solar edge SN 7C17FC-8F İşletmeye Alım Ülke ve Dil > Eşleştirme > Monitoring Communication > Saha İletişimi > Power Control > Grid Protection > Device Manager - ZigBee Not Connected Maintenance > Information > Central Setting > Durum >

RS485-1 → Protokolü → SolarEdge → Solaredge Leader RS485-1 → Takipçi Algıla

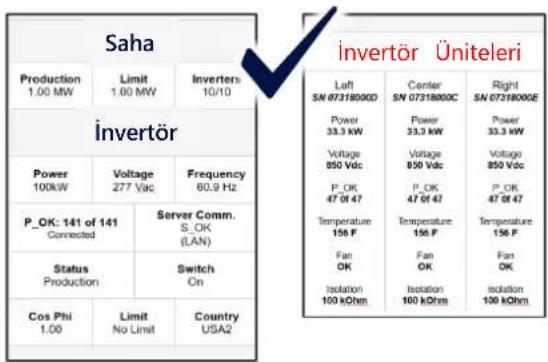

Saha Production 1.00 MW Limit 1.00 MW Inverters 10/10 Invertör Power 100kW Voltage 277 Vac Frequency 60.9 Hz P_OK: 141 of 141 Connected Server Comm. S_OK (LAN) Status Production Switch On Cos Phi 1.00 Limit No Limit Country USA2 Left SN 07318000D Center SN 07318000C Right SN 07318000E Power 33.3 kW Power 33.3 kW Power 33.3 kW Voltage 850 Vdc Voltage 850 Vdc Voltage 850 Vdc P_OK 47 Of 47 P_OK 47 Of 47 P_OK 47 Of 47 Temperature 156 F Temperature 156 F Temperature 156 F Fan OK Fan OK Fan OK Isolation 100 kOhm Isolation 100 kOhm Isolation 100 kOhm

4

LED Gösterimleri

solaredge

GÜÇ İLETİŞİM ARIZASI

Yeşil Mavi Kırmızı

Sistem Güç üretiyor

AC elektrik bağlı ancak sistem güç üretmiyor

İnvertör, izleme platformuyla iletişim kurmakta

Sistem hatası

solaredge

Solaredge Destek İletişim:

SolarEdge ürünleri ile ilgili teknik bir problem yaşarsanız, lütfen bizimle iletişime geçin:

Önceden haber vermeksizin değiştirilebilir. Telif hakkı © SolarEdge Inc. Tüm hakları saklıdır. Mart 2021.

solaredge
