Producttype	Driefasige omvormer met Synergy-technologie
Merk	SolarEdge
Model	SE90KRW00IBNQ4
Nominaal vermogen	90 kW
DC-ingangsspanning	Tot 850 V (per Synergy-eenheid)
AC-uitgangsspanning	Driefasig 277/480 V (of volgens landconfiguratie)
Uitgangsfrequentie	50/60 Hz (afhankelijk van land)
Gewicht	Ongeveer 32 kg (hoofdeenheid)
Afmetingen (B x H x D)	Ongeveer 40 x 116.8 x 100.8 cm (zonder beugels)
Bedrijfstemperatuur	-20 °C tot +60 °C (vermindering boven 45 °C)
Beschermingsgraad	IP65 (buiten)
Hulpvoeding	USB-C-aansluiting 20V/3A voor pre-installatie
Connectiviteit	Ethernet (LAN), RS485 (2 poorten), Wi-Fi (optioneel), mobiel netwerk (optioneel)
Communicatie met optimizers	Via SolarEdge Home Network-protocol
Ingebouwde beveiliging	DC-veiligheidsschakelaar, overspanningsbeveiliging AC/DC, galvanische isolatie
Aarding	PE verplicht; geen functionele DC-aarding
AC-aansluiting	4 draden + aarde of 3 draden + aarde, tot 120 mm²
Aantal PV-stringen	Tot 3 per Synergy-eenheid (met zekeringen indien >3)
Monitoringfuncties	Via SolarEdge-platform, SetApp-app, LED-indicatoren (groen, blauw, rood)
Onderhoud en reiniging	Reinig met een vochtige doek; gebruik geen schurende producten; controleer periodiek de aansluitingen
Veiligheid	WAARSCHUWING: schakel de AC- en DC-voeding uit voor ingreep; wacht 5 minuten na uitschakeling
Onderdelen en repareerbaarheid	Reparaties moeten worden uitgevoerd door een erkende SolarEdge-technicus; geen door de gebruiker vervangbare onderdelen
Garantie	Standaard 12 jaar (verlengbaar onder voorwaarden)

Veelgestelde vragen - SE90KRW00IBNQ4 SolarEdge

Welke poweroptimizers zijn compatibel met dit omvormermodel?

De omvormer SE90KRW00IBNQ4 is compatibel met SolarEdge P-serie poweroptimizers (P860, P960, P800p) en de nieuwste generatie optimizers. Gebruik SolarEdge Designer om de exacte compatibiliteit te controleren.

Kan ik deze omvormer buitenshuis installeren?

Ja, de omvormer is geclassificeerd als IP65 en kan buitenshuis worden geïnstalleerd, mits de veiligheidsafstanden worden gerespecteerd: 1 meter vrije ruimte voor het apparaat en zorg dat de luchtstroom niet wordt geblokkeerd.

Hoe verbind ik de omvormer met het monitoringplatform?

Gebruik de Ethernet-poort (LAN) of de RS485-optie om de omvormer te verbinden met het SolarEdge monitoringplatform. U kunt ook optioneel een Wi-Fi- of mobiel netwerkmodule toevoegen. De SetApp-app maakt de initiële configuratie mogelijk.

Wat moet ik doen als het rode lampje gaat branden?

Een rood lampje duidt op een systeemfout. Controleer de AC- en DC-aansluitingen, wacht 5 minuten na uitschakeling en start opnieuw op. Als het probleem aanhoudt, raadpleeg de volledige handleiding of neem contact op met de technische ondersteuning van SolarEdge.

Welk type AC-kabel moet ik gebruiken?

Gebruik een kabel met 4 draden + aarde (bruin, zwart, grijs, blauw + geel/groen) of 3 draden + aarde, met een maximale doorsnede van 120 mm². Gebruik bimetalen kabelschoenen voor aluminium draden.

Hoe voer ik de inbedrijfstelling uit zonder AC-aansluiting?

U kunt optie 1 gebruiken: zet de DC-schakelaar op ON, sluit een externe batterij aan via de USB-C-poort (20V/3A) en volg de SetApp-app. Optie 2 vereist inschakeling via AC.

Wat is de overspanningsbeveiliging?

De omvormer is voorzien van overspanningsbeveiliging voor AC en DC. Er moet echter extra beveiliging aan de AC-zijde worden aangebracht door de installateur volgens de lokale normen.

Kan ik meer dan 3 PV-stringen per Synergy-eenheid aansluiten?

Ja, maar als u meer dan 3 stringen per eenheid gebruikt, zijn 25 A zekeringen nodig. Gebruik een geschikte combinerbox.

Hoe reinig ik de omvormer?

Schakel de voeding uit voor het reinigen. Gebruik een zachte, vochtige doek zonder schurende producten. Reinig de ventilatieroosters om oververhitting te voorkomen.

Waar vind ik het serienummer en ondersteuning?

Het serienummer (SN) staat op het productlabel. Voor ondersteuning, bezoek de website https://www.solaredge.com/service/support.

GEBRUIKSAANWIJZING SE90KRW00IBNQ4 SolarEdge

3-fase omvormer met synergie technologie

Snelle installatiehandleiding

PN: SExxK-xxxxlxxxx

Voor Europa, APAC en Zuid-Afrika Versie 1.3

Legenda

OPMERKING

Dit symbool staat voor informatie die bedoeld is om de gebruiker te helpen het product optimaal te gebruiken.

LET OP!

Wijst op een gevaar. Het vraagt om uw aandacht voor een procedure die, wanneer niet goed uitgevoerd of nageleefd, kan leiden tot schade aan of destructie van het product. Ga nooit voorbij aan een dergelijke melding voordat u de vermelde voorwaarden volledig begrijpt en naleeft.

WAARSCHUWING!

Wijst op een gevaar. Het vraagt om uw aandacht voor een procedure die, wanneer niet goed uitgevoerd of nageleefd, kan leiden tot letsel of tot de dood. Ga nooit voorbij aan een waarschuwingsmelding voordat u de vermelde voorwaarden volledig begrijpt en naleeft.

Knip geen kabelconnectors door

Dit symbool staat bij aardingspunten op SolarEdge handleidingen en apparaten.

Schakel de netstroomschakelaar van het hoofdpaneel AAN/UIT en wacht vijf minuten

Schakel de DC-veiligheidsschakelaar van Synergy Manager AAN/UIT en wacht vijf minuten (Alleen van toepassing op modellen met een DC-veiligheidsschakelaar)

BEWAAR DEZE INSTRUCTIES - Deze handleiding bevat belangrijke instructies voor de 3-fase omvormer die moeten worden opgevolgd tijdens installatie en onderhoud. Gebruik van deze apparatuur op een wijze die niet in dit document door SolarEdge wordt gespecificeerd, kan afbreuk doen aan de bescherming die door deze apparatuur wordt geboden.

Installatie van de optimizers

1→2→3→4→5→6

solaredge

1

1

Gebruik de SolarEdge Designer om een SE systeem te ontwerpen https://designer.solaredge.com

Installatie van de optimizers

3

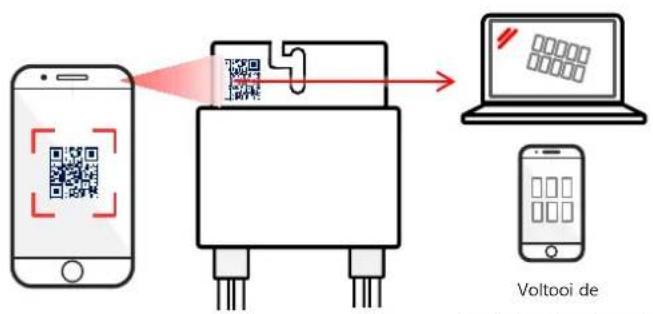

Scan de QR-code met de Mapper

Voltooi de installatieregistratie en de fysieke lay-out in het monitoringplatform

4

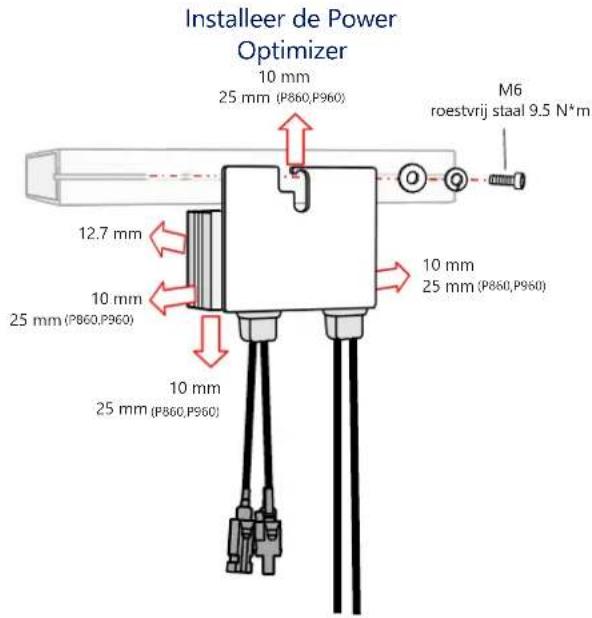

Installeer de Power Optimizer 10 mm 25 mm (P860,P960) M6 roestvrij staal 9.5 N*m 12.7 mm 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960)

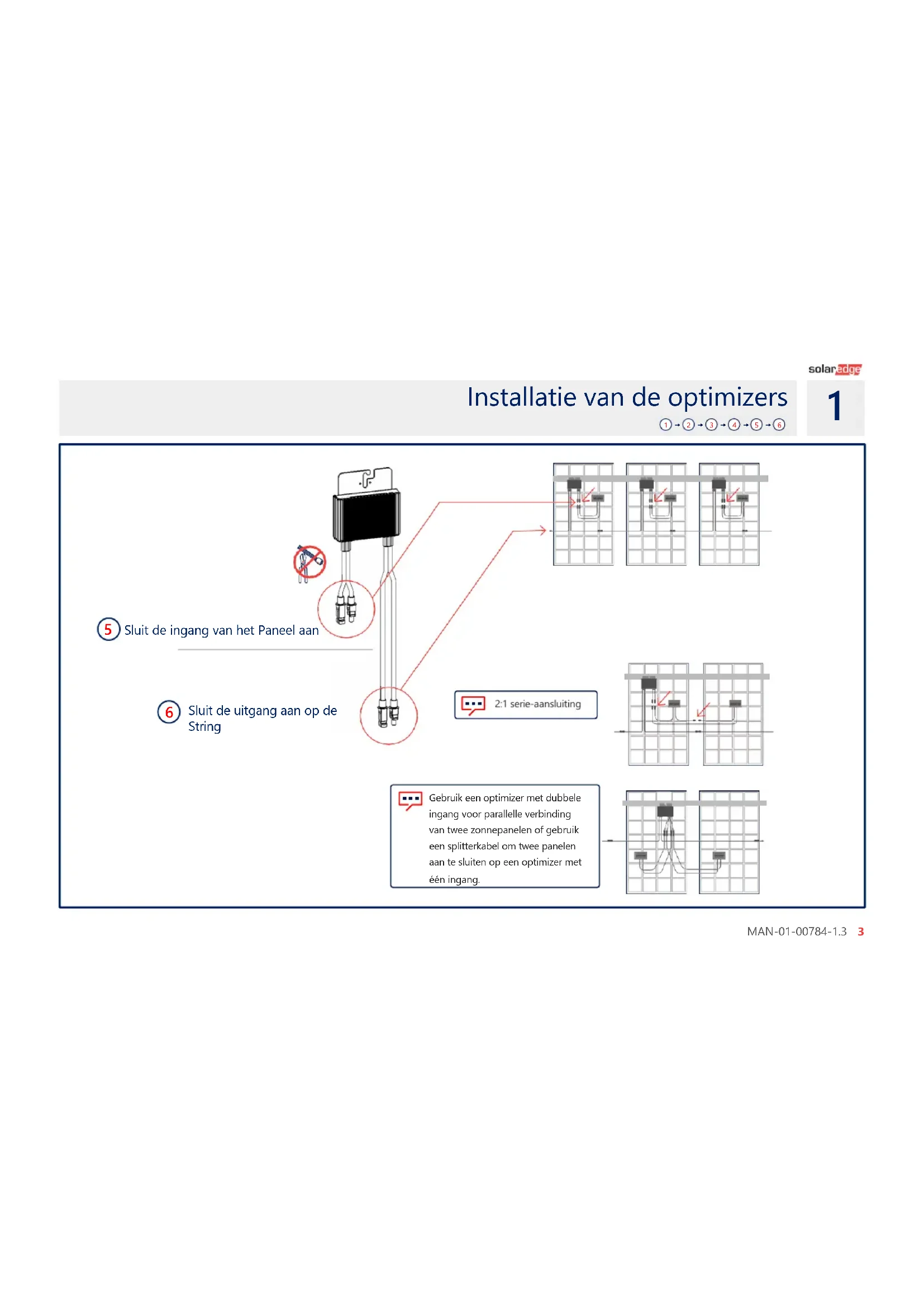

Installatie van de optimizers

1→2→3→4→5→6

solaredge

solar edge

2

De PV-opstelling aansluiten

Controleer de polariteit van de opstelling. Controleer 1±0,1V per optimizer Voorbeeld: 8 optimizers = ~8V

Handhaven vrije ruimte

solaredge

Vrije ruimte binnenshuis Vrije ruimte buitenshuis 10 cm 40 cm 15 cm 5 cm 20cm wanneer de gemiddelde jaarlijks maximumtemperatuur gelijk aan of hoger dan 25°C WAARSCHUWING! De ruimte vóór de omvormer moet ten minste één meter vrij worden gehouden LET OP! Zorg ervoor dat de luchtstroom niet wordt geblokkeerd Horizontale installatie Meer dan 10° aanhouden 100.8 cm 40 cm 116.8 cm 40 cm Op metalen achterwand Op gaashekwug tegen rug

solaredge

4

Markeren & boren van gaten

Boor gaten 5 Ø 9mm 15.5 cm 9.3 cm Plaats het meegeleverde sjabloon horizontaal waterpas 15.5 cm 9.3 cm 2 Markeer gaten Voorkom wankele installatie door ondersteuning aan de achterkant toe te voegen 3 Plaats het meegeleverde sjabloon verticaal waterpas 4 18.7 cm 16.6 cm Optionele unit - afhankelijk van het model Markeer gaten LET OP! Zorg ervoor dat de luchtstroom niet wordt geblokkeerd

De units monteren

solaredge

5

1 2 3 4 N*m 4 N*m ↓18KG

Voor linkse of rechtse units, gebruik alleen de buitenste schroef 4 N*m 3 4 N*m ↓32KG

solaredge

6

Sluit de kabels aan conform de labels 1 2 3 LET OP! Zorg ervoor dat de luchtstroom niet wordt geblokkeerd

Kappen verwijderen

solaredge

7

solaredge

8

PV-strings verbinden

Synergie Units Links Midden Rechts Houd ongebruikte connectoren afgedekt. Belangrijk: Bij installatie van een systeem met meer dan 3 strings per één Synergie Unit (rechtstreeks of via een combinerbox aangesloten) zijn zekeringen vereist. In SolarEdge systemen moeten zekeringen van 25A worden gebruikt.

PV-strings aansluiten via één DC-ingang

solaredge

8

LET OPI

• Gebruik voor aluminium draden ALLEEN Bi-metalen kabelschoenen
• Gebruik voor koperen draden ALLEEN vertinde koperen kabelschoenen

Max breedte 25mm Ø6 mm Max dikte 6mm Krimpkous isolatie Max 50 mm² 12 - 20 mm

Functionele elektrische aarding van de DC-zijde van de negatieve of positieve pool is verboden omdat de omvormer geen transformator heeft. Aarding (vereffening) van zonnepaneelframes en montagemateriaal van de PV-opstelling is aanvaardbaar

Synergie Units Links Midden Rechts

Links Midden Rechts DC+ DC- Belangrijk: Bij installatie van een systeem met meer dan 3 strings per één Synergie Unit (rechtstreeks of via een combinerbox aangesloten) zijn zekeringen vereist. In SolarEdge systemen moeten zekeringen van 25A worden gebruikt. Combiner Box

solar edge

9

AC en beschermende aarde aansluiten (PE)

De omvormer ondersteunt ofwel een 4-draads- + PE of een 3-draads- + PE Overstroombeveiliging voor de AC-uitgang moet door anderen worden geleverd, zie handleiding voor richtlijnen 1 2 3 4 5 L1 L2 L3 N 21 N*m Bruin Zwart Grijs Blauw Sluit eerst de aarding aan OF 12 N*m Geel/Groen AC 9 N*m Optionele PE kabel 30 - 50 mm Max: 120 mm² Max breedte 33mm Ø 10 mm Max dikte 7mm Krimpkous isolatie Alleen ééngats compressie-kabelschoen van standaard doorsnede, 600V Aardkabel 15 N*m Max 70 mm² 10 -11 mm Bij gebruik van gevlochten draad is het gebruik van een adereindhuls ter beoordeling van de installateur. Aarding Behuizing Geel/Groen

LAN-communicatie

solar edge

10

COMM 1 5.5 N*m Ethernet

solaredge

11

RS485-verbinding van meerdere omvormers

COMM 2 1 2 4 N*m SW1⑥ 7 SW1↑ SW1↓ SW1↑ G A+ S- G A- E- G A+ S- RS485-1 CAT6, 3-aderige afgeschermde getwiste kabel (0,2 - 1 mm2) 5 3 G A+ B- G A+ B- 4

Wi-Fi Communicatie aansluiten (optioneel)

solaredge

12

GSM-communicatie aansluiten (optioneel)

⑤ ↓ ② 5.5 N*m ① ④

Kappen monteren

solaredge

14

3.5 N*m ③ ② 1 2 3 5 6 2 4

L1 L2 L3 N ①

solar edge

15

Pre-inbedrijfstelling wanneer AC-voeding niet is aangesloten (optie 1)

Download SolarEdge SetApp

Zet DC-schakelaar aan (1)

Sluit de powerbank aan

Start en volg SetApp

Powerbank: 60W uitgangspoort , USB-C Power Delivery (PD): 20V 3A (niet meegeleverd) Afdekkap connector indien niet in gebruik Start

1meter, male naar male, USB-C (niet meegeleverd)

Inbedrijfstelling met DC- en AC-spanning (optie 2)

solaredge

16

Download SolarEdge SetApp

Schakel de voeding in

Start en volg SetApp

solar edge

17

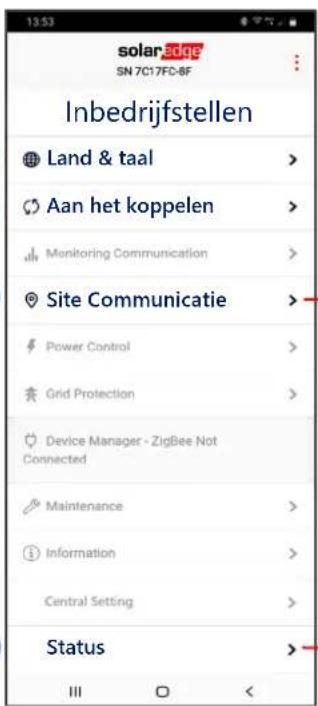

De Leider-omvormer in bedrijf stellen

1
2
3

solaredge SN 7C17FD-8F Inbedrijfstellen Land & taal > Aan het koppelen > Monitoring Communication > Site Communicatie > Power Control > Grid Protection > Device Manager - ZigBee Not Connected Maintenance > Information > Central Setting > Status >

RS485-1 → Protocol → SolarEdge → SolarEdge Leider RS485-1 → Volger detecteren

Installatie Production 1.00 MW Limit 1.00 MW Inverters 10/10 Omvormer Power 100kW Voltage 277 Vac Frequency 60.9 Hz P_OK: 141 of 141 Connected Server Comm. S_OK (LAN) Status Production Switch On Cos Phi 1.00 Limit No Limit Country USA2 Left SN 07318000D Power 33.3 kW Voltage 850 Vdc P_OK 47 OF 47 Temperature 156 F Fan OK Isolation 100 kOhm Center SN 07318000C Power 33.3 kW Voltage 850 Vdc P_OK 47 OF 47 Temperature 156 F Fan OK Isolation 100 kOhm Right SN 07318000E Power 33.3 kW Voltage 850 Vdc P_OK 47 OF 47 Temperature 156 F Fan OK Isolation 100 kOhm

4

LED-indications

solaredge

POWER COMM FOUT

Groen Blauw Rood

Het systeem produceert energie

AC is aangesloten, maar het systeem produceert geen energie

Omvormer communiceert met het monitoringplatform

Systeemfout

solaredge

Support Contact Informatie

Bij technische problemen met SolarEdge producten kunt u contact met ons opnemen: https://www.solaredge.com/service/support

Wijzigingen voorbehouden zonder voorafgaande.

Copyright © SolarEdge Inc. Alle rechten voorbehouden. Maart 2021.
