| Type de produit | Onduleur triphasé avec technologie Synergy |
| Marque | SolarEdge |
| Modèle | SE90KRW00IBNQ4 |
| Puissance nominale | 90 kW |
| Tension d'entrée DC | Jusqu'à 850 V (par unité Synergy) |
| Tension de sortie AC | Triphasé 277/480 V (ou selon configuration pays) |
| Fréquence de sortie | 50/60 Hz (selon pays) |
| Poids | Environ 32 kg (unité principale) |
| Dimensions (L x H x P) | Environ 40 x 116.8 x 100.8 cm (hors supports) |
| Température de fonctionnement | -20 °C à +60 °C (déclassement au-dessus de 45 °C) |
| Indice de protection | IP65 (extérieur) |
| Alimentation auxiliaire | Connecteur USB-C 20V/3A pour pré-mise en service |
| Connectivité | Ethernet (LAN), RS485 (2 ports), Wi-Fi (optionnel), réseau mobile (optionnel) |
| Communication avec optimiseurs | Via protocole SolarEdge Home Network |
| Protection intégrée | Interrupteur DC de sécurité, protection contre les surtensions AC/DC, isolation galvanique |
| Mise à la terre | PE obligatoire ; pas de mise à la terre fonctionnelle DC |
| Raccordement AC | 4 fils + terre ou 3 fils + terre, jusqu'à 120 mm² |
| Nombre de chaînes PV | Jusqu'à 3 par unité Synergy (avec fusibles si >3) |
| Fonctions de monitoring | Via plateforme SolarEdge, application SetApp, voyants LED (vert, bleu, rouge) |
| Entretien et nettoyage | Nettoyer avec un chiffon humide ; ne pas utiliser de produits abrasifs ; vérifier les connexions périodiquement |
| Sécurité | AVERTISSEMENT : débrancher l'alimentation AC et DC avant intervention ; attendre 5 minutes après coupure |
| Pièces détachées et réparabilité | Les réparations doivent être effectuées par un technicien agréé SolarEdge ; pas de pièces remplaçables par l'utilisateur |
| Garantie | Standard 12 ans (prolongeable sous conditions) |
FOIRE AUX QUESTIONS - SE90KRW00IBNQ4 SolarEdge
Questions des utilisateurs sur SE90KRW00IBNQ4 SolarEdge
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Panneau solaire au format PDF gratuitement ! Retrouvez votre notice SE90KRW00IBNQ4 - SolarEdge et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SE90KRW00IBNQ4 de la marque SolarEdge.
MODE D'EMPLOI SE90KRW00IBNQ4 SolarEdge
Onduleur triphasé avec technologie Synergy
Guide d'installation rapide
PN: SExxK-xxxxlxxxx
Pour l'Europe, la région Asie Pacifique et l'Afrique du Sud
Version 1.3
Légende

REMARQUE
Ce symbole indique que les informations ont pour but d'aider l'utilisateur à optimiser son utilisation du produit.

ATTENTION!
Indique un danger. Ce symbole attire l'attention sur une procédure qui, si elle n'est pas correctement effectuée ou respectée, peut entraîner des dommages ou la destruction du produit. Ne passez pas au-delà d'un signe d'attention jusqu'à ce que les conditions indiquées soient pleinement comprises et respectées.

AVERTISSEMENT!
Indique un danger. Ce symbole attire l'attention sur une procédure qui, si elle n'est pas correctement effectuée ou respectée, peut entraîner des blessures ou le décès. Ne poursuivez pas au-delà d'une note d'avertissement tant que les conditions indiquées ne sont pas pleinement comprises et respectées.

Ne coupez pas les connecteurs du câble

Ce symbole apparaît aux points de mise à la terre sur l'équipement et dans les manuels SolarEdge.


Mettez l'interrupteur CA de la carte de circuit principale sur ON/OFF et attendez 5 minutes


Mettez l'interrupteur de sécurité CC du Synergy Manager sur ON/OFF et attendez 5 minutes (Applicable uniquement aux modèles équipés d'un interrupteur de sécurité DC)
CONSERVEZ CES INSTRUCTIONS – Ce manuel contient des instructions importantes pour l'Onduleur triphasé qui doivent être respectées pendant l'installation et la maintenance. L'utilisation de cet équipement d'une manière non spécifiée dans ce document par SolarEdge peut altérer la protection fournie par cet équipement.
Installation des optimiseurs
1→2→3→4→5→6
solaredge
1
1
Utiliser SolarEdge Designer pour concevoir des systèmes SE https://designer.solaredge.com

Télécharger SolarEdge Mapper pour cartographier des optimiseurs de puissance



[NO TEXT]


[NO TEXT]
solar edge
1

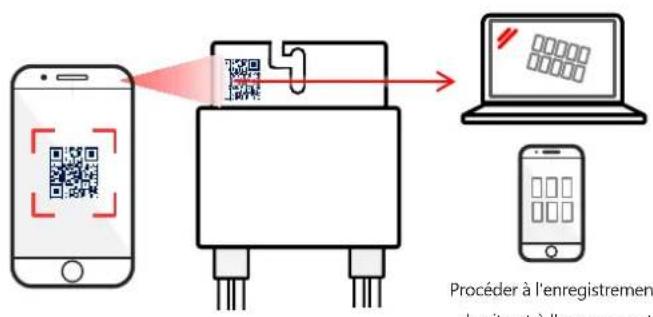

Installation des optimiseurs
Scanner le QR Code avec Mapper

Procéder à l'enregistrement du site et à l'agencement physique sur la plateforme de supervision
4
Installer l'optimiseur de puissance
solaredge
2
Branchement de la chaîne de PV
solaredge
3
4
Repérage et marquage des trous
solaredge
5
6
Branchement des câbles d'interconnection
solaredge
7

solaredge
8
Branchement de chaînes de PV
solaredge
8

ATTENTION!
Avec des fils en aluminium, UTILISEZ UNIQUEMENT des cosses bimétalliques
- Avec des fils en cuivre, UTILISEZ UNIQUEMENT des cosses en cuivre étamé
Gauche Centre Droite
La mise à la terre électrique fonctionnelle du pôle négatif ou positif côté DC est interdite car l'onduleur n'a pas de transformateur. La mise à la terre des cadres de module et de l'équipement de montage des modules du générateur photovoltaïque est acceptable
solar edge
9
Raccordement AC et protection par mise à la terre (PE)
solar edge
10
11
Branchement RS485 de plusieurs onduleurs
solaredge
12

Raccordement au réseau mobile (optionnel)
solaredge
14
15

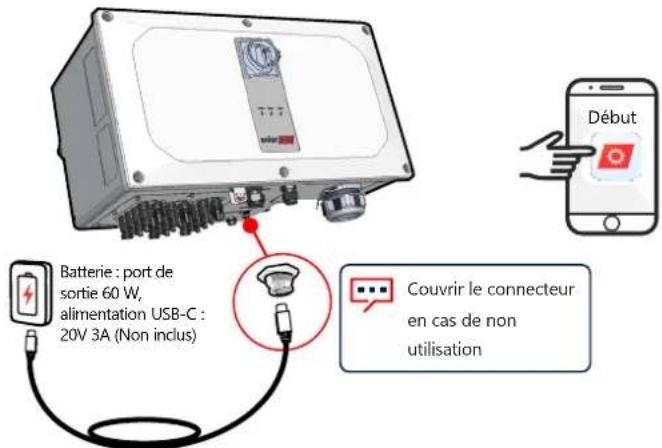

Pré-mise en service lorsque le raccordement AC n'a pas encore été effectué (Option 1)

Télécharger
SolarEdge SetApp






Mettre l'interrupteur
DC sur ON (1)



Connector la batterie

Démarrer et suivre SetApp
Pré-mise en service lorsque le raccordement AC n'a pas encore été effectué (Option 2)
solaredge
16

Télécharger SolarEdge SetApp

Mettre l'appareil sous tension

Démarrer et suivre SetApp








solar edge
17

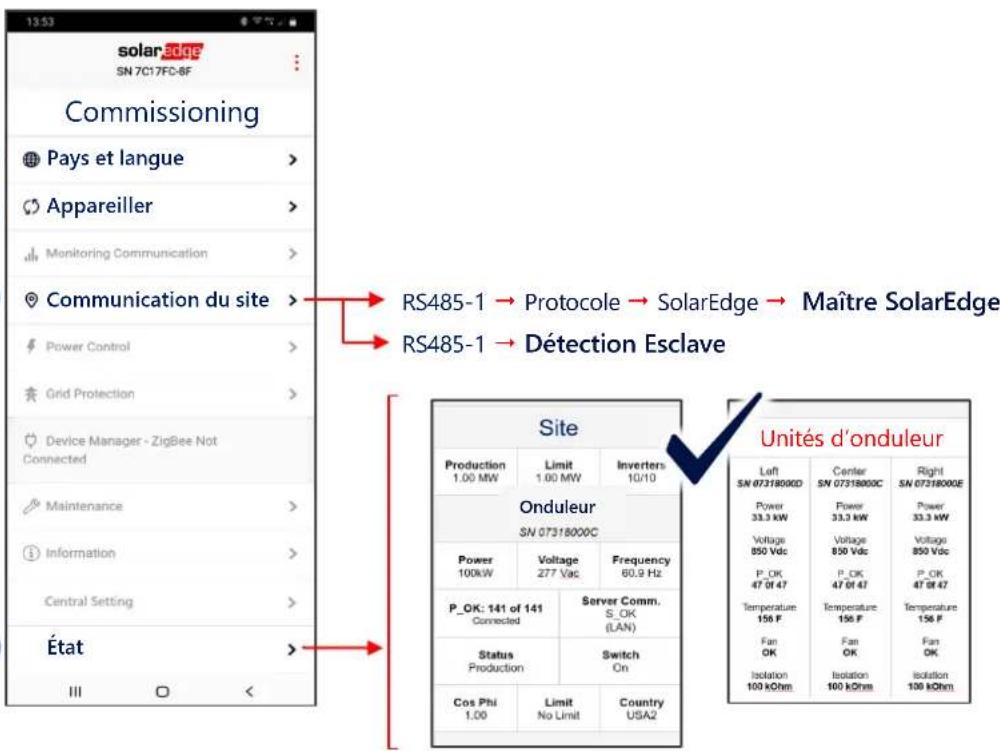

Mise en service de l'onduleur maître Synergy Manager

1
2
3
4
solaredge
ERREUR COMM ALIM
Vert Bleu
Rouge



Le système produit de l'électricité

L'alimentation AC est connectée, mais le système ne produit pas d'électricité



L'onduleur est en communication avec la plate-forme de supervision



Erreur système
solaredge
Coordonnées de l'assistance technique: Si vous rencontrez des problèmes techniques concernant les produits SolarEdge, veuillez nous contacter: https://www.solaredge.com/service/support
Sujet à changement sans préavis. Copyright © SolarEdge Inc. Tous droits réservés. Mars 2021.
