Tipo de producto	Inversor trifásico con tecnología Synergy
Marca	SolarEdge
Modelo	SE90KRW00IBNQ4
Potencia nominal	90 kW
Tensión de entrada DC	Hasta 850 V (por unidad Synergy)
Tensión de salida AC	Trifásico 277/480 V (o según configuración del país)
Frecuencia de salida	50/60 Hz (según país)
Peso	Aproximadamente 32 kg (unidad principal)
Dimensiones (L x A x P)	Aproximadamente 40 x 116.8 x 100.8 cm (sin soportes)
Temperatura de funcionamiento	-20 °C a +60 °C (reducción por encima de 45 °C)
Grado de protección	IP65 (exterior)
Alimentación auxiliar	Conector USB-C 20V/3A para puesta en marcha previa
Conectividad	Ethernet (LAN), RS485 (2 puertos), Wi-Fi (opcional), red móvil (opcional)
Comunicación con optimizadores	A través del protocolo SolarEdge Home Network
Protección integrada	Interruptor DC de seguridad, protección contra sobretensiones AC/DC, aislamiento galvánico
Puesta a tierra	PE obligatoria; sin puesta a tierra funcional DC
Conexión AC	4 hilos + tierra o 3 hilos + tierra, hasta 120 mm²
Número de cadenas PV	Hasta 3 por unidad Synergy (con fusibles si >3)
Funciones de monitoreo	A través de la plataforma SolarEdge, aplicación SetApp, indicadores LED (verde, azul, rojo)
Mantenimiento y limpieza	Limpiar con un paño húmedo; no usar productos abrasivos; verificar las conexiones periódicamente
Seguridad	ADVERTENCIA: desconectar la alimentación AC y DC antes de intervenir; esperar 5 minutos después del corte
Piezas de repuesto y reparabilidad	Las reparaciones deben ser realizadas por un técnico autorizado de SolarEdge; no hay piezas reemplazables por el usuario
Garantía	Estándar 12 años (ampliable bajo condiciones)

Preguntas frecuentes - SE90KRW00IBNQ4 SolarEdge

¿Qué optimizadores de potencia son compatibles con este modelo de inversor?

El inversor SE90KRW00IBNQ4 es compatible con los optimizadores de potencia SolarEdge serie P (P860, P960, P800p) y los optimizadores de nueva generación. Utilice SolarEdge Designer para verificar la compatibilidad exacta.

¿Puedo instalar este inversor en el exterior?

Sí, el inversor tiene clasificación IP65 y se puede instalar en el exterior, siempre que se respeten las distancias de seguridad: 1 metro despejado frente al dispositivo y no bloquear el flujo de aire.

¿Cómo conectar el inversor a la supervisión?

Use el puerto Ethernet (LAN) o la opción RS485 para conectar el inversor a la plataforma de supervisión SolarEdge. También puede agregar un módulo Wi-Fi o red móvil opcional. La aplicación SetApp permite la configuración inicial.

¿Qué hacer si se enciende el indicador rojo?

Un indicador rojo indica un error del sistema. Verifique las conexiones AC y DC, espere 5 minutos después del corte, luego reinicie. Si el problema persiste, consulte el manual completo o contacte al soporte técnico de SolarEdge.

¿Qué tipo de cable AC usar?

Use un cable de 4 hilos + tierra (marrón, negro, gris, azul + amarillo/verde) o 3 hilos + tierra, con una sección máxima de 120 mm². Para cables de aluminio, use terminales bimetálicos.

¿Cómo realizar la puesta en marcha sin conexión AC?

Puede usar la opción 1: coloque el interruptor DC en ON, conecte una batería externa a través del puerto USB-C (20V/3A) y siga la aplicación SetApp. La opción 2 requiere la alimentación a través de AC.

¿Cuál es la protección contra sobretensiones?

El inversor incorpora protección contra sobretensiones AC y DC. Sin embargo, el instalador debe proporcionar protección adicional en el lado AC de acuerdo con las normas locales.

¿Puedo conectar más de 3 cadenas PV por unidad Synergy?

Sí, pero si supera 3 cadenas por unidad, se necesitan fusibles de 25 A. Use una caja de combinación adecuada.

¿Cómo limpiar el inversor?

Desconecte la alimentación antes de cualquier limpieza. Use un paño suave y húmedo sin productos abrasivos. Limpie las rejillas de ventilación para evitar el sobrecalentamiento.

¿Dónde encontrar el número de serie y la asistencia?

El número de serie (SN) se encuentra en la etiqueta del producto. Para asistencia, consulte el sitio web https://www.solaredge.com/service/support.

MANUAL DE USUARIO SE90KRW00IBNQ4 SolarEdge

Inversor trifásico con tecnología Synergy

Guía rápida de instalación

PN: SExxK-xxxxlxxxx

Para Europa, Asia Pacífico y Sudáfrica Versión 1.3

Leyenda

NOTA

Este símbolo indica información para ayudar al usuario a hacer un uso óptimo del producto.

¡PRECAUCIÓN!

Supone un peligro. Llama la atención sobre un procedimiento que, si no se realiza correctamente o no se cumple, podría provocar daños o la destrucción del producto. No proceder más allá de una señal de precaución hasta que las condiciones indicadas se entiendan y cumplan completamente.

¡ADVERTENCIA!

Supone un peligro. Llama la atención sobre un procedimiento que, si no se realiza correctamente o no se cumple, podría provocar lesiones o pérdida de vidas humanas. No continúe tras una nota de advertencia hasta que haya entendido las condiciones indicadas y se cumplan totalmente.

No cortar los conectores de los cables

Este símbolo aparece en los puntos de conexión a tierra en los manuales y en el equipo de SolarEdge.

Mover el interruptor de CA del cuadro de alimentación principal de ON a OFF y esperar 5 minutos

Mover el interruptor de seguridad de CC del Synergy Manager de ON a OFF y esperar 5 minutos (Aplicable solo para los modelos con interruptor de seguridad de CC)

GUARDAR ESTAS INSTRUCCIONES: este manual contiene instrucciones importantes para el inversor trifásico que deben seguirse durante su instalación y mantenimiento. El uso de este equipo de una manera no especificada en este documento por SolarEdge por SolarEdge en este documento puede afectar la protección proporcionada por el equipo.

Instalación de los optimizadores de potencia

1→2→3→4→5→6

solaredge

1

1

Utilizar SolarEdge Designer para diseñar sistemas SolarEdge https://designer.solaredge.com

Descargar SolarEdge Mapper para mapear los optimizadores de potencia

Descargar

[NO TEXT]

[NO TEXT]

solar edge

1 Instalación de los optimizadores de potencia

Completer el registro y layo («Procedar el registro y layo»)

Completar el registro y layout físico de la planta en el portal de monitorización

4

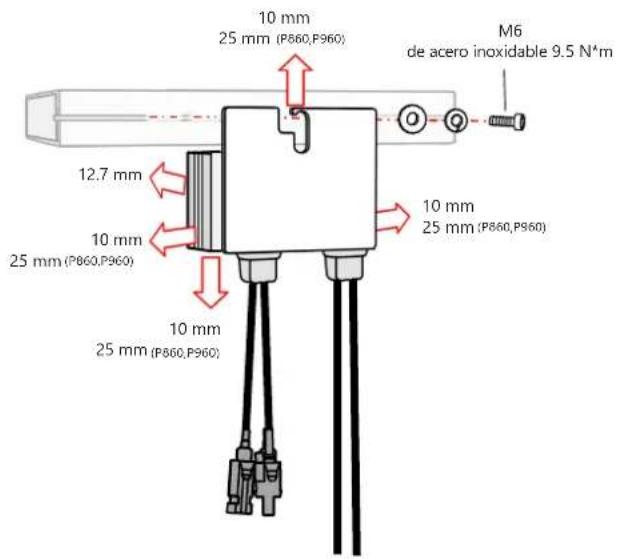

Instalación del optimizador de potencia

10 mm 25 mm (P860,P960) M6 de acero inoxidable 9.5 N*m 12.7 mm 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960)

Instalación de los optimizadores de potencia

solaredge

2

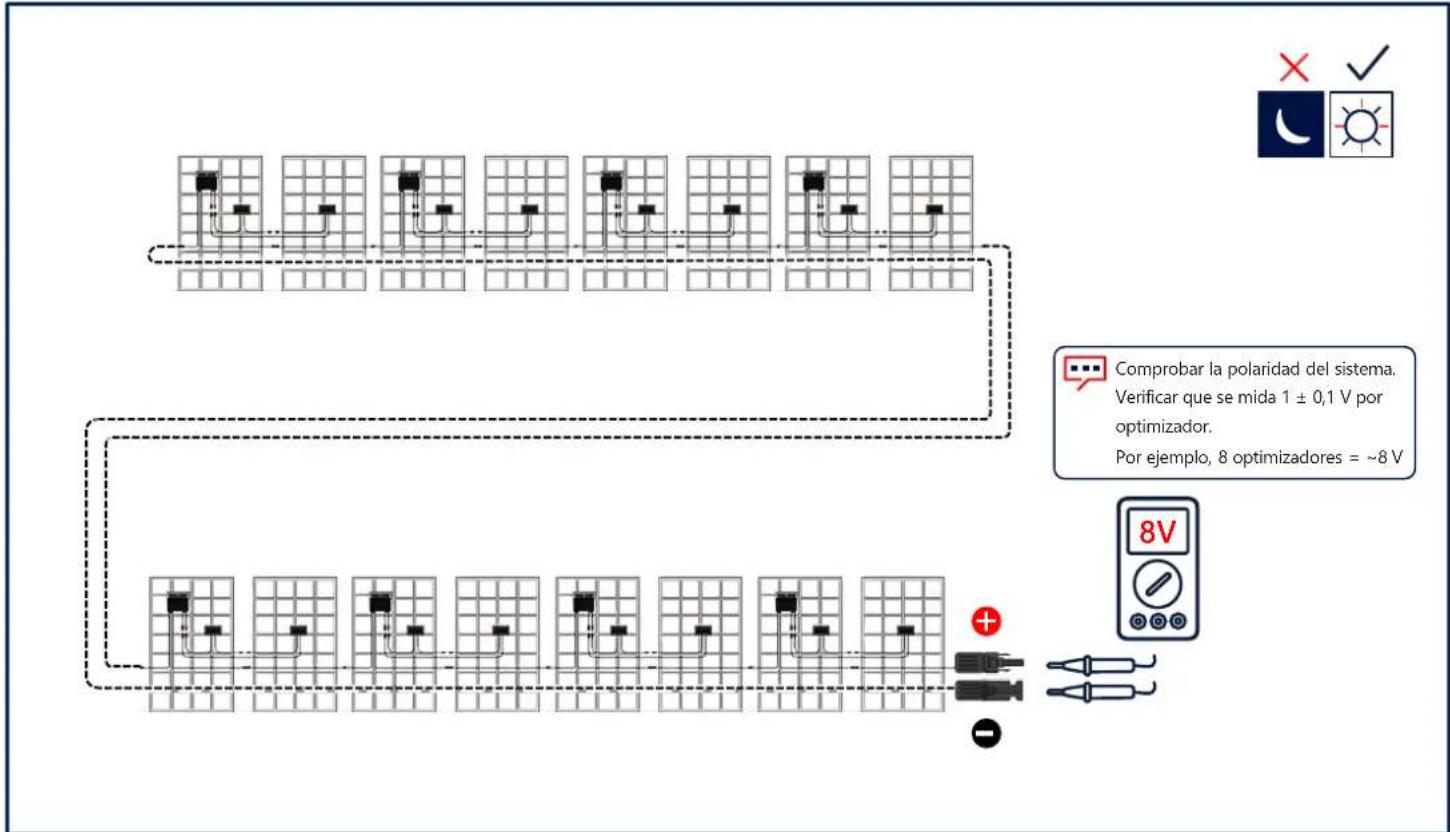

Conexión del sistema de FV

Comprobar la polaridad del sistema. Verificar que se mida 1 ± 0,1 V por optimizador. Por ejemplo, 8 optimizadores = ~8 V

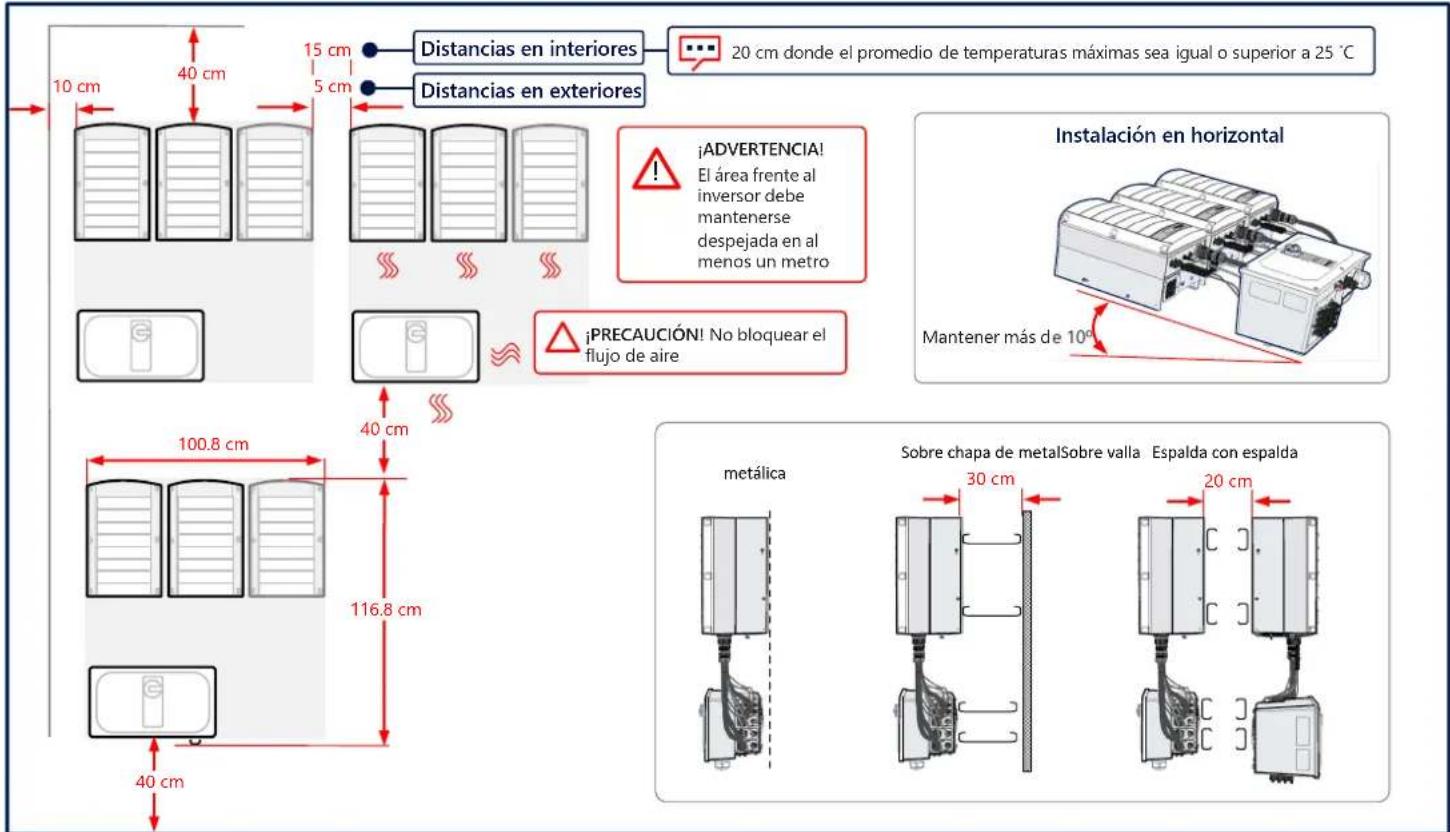

Mantener las distancias

solaredge

3

Distancias en interiores 20 cm donde el promedio de temperaturas máximas sea igual o superior a 25 °C Distancias en exteriores 10 cm 40 cm 15 cm 5 cm ¡ADVERTENCIA! El área frente al inversor debe mantenerse despejada en al menos un metro ¡PRECAUCIÓN! No bloquear el flujo de aire Instalación en horizontal Mantener más de 10° metálica Sobre chapa de metal Sobre valla Espalda con espalda 100.8 cm 40 cm 116.8 cm 40 cm

solaredge

4

Marcar y perforar los orificios

Taladrar los orificios 5 Opcional Ø 9mm 15.5 cm 9.3 cm Nivelar la plantilla suministrada horizontalmente 15.5 cm 9.3 cm 2 Marcar los orificios Evitar una instalación inestable añadiendo un soporte para la parte trasera 3 Colocar la plantilla suministrada verticalmente 4 Marcar los orificios 18.7 cm 16.6 cm Unidad opcional - depende del modelo ¡PRECAUCIÓN! No bloquear el flujo de aire

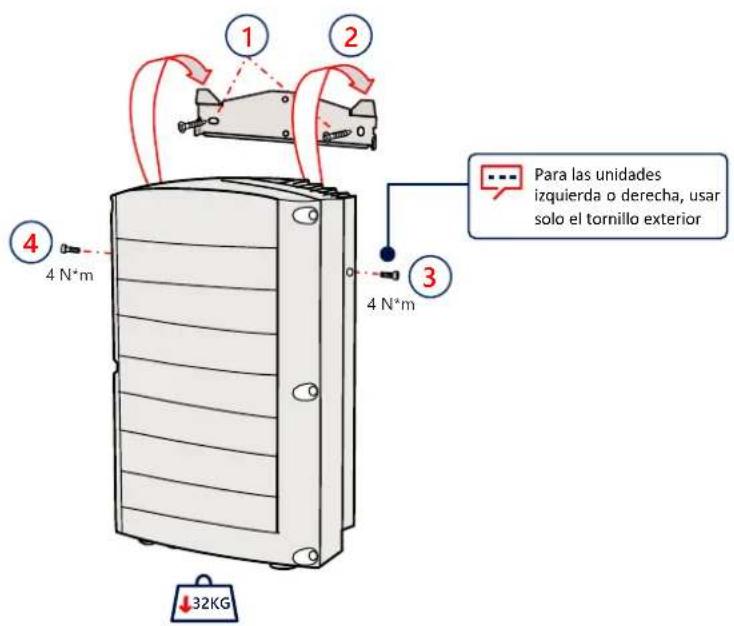

Montaje de las unidades

solaredge

5

1 2 3 4 N*m 4 N*m ↓18KG

Para las unidades izquierda o derecha, usar solo el tornillo exterior 4 N*m 4 N*m 32KG

solaredge

6

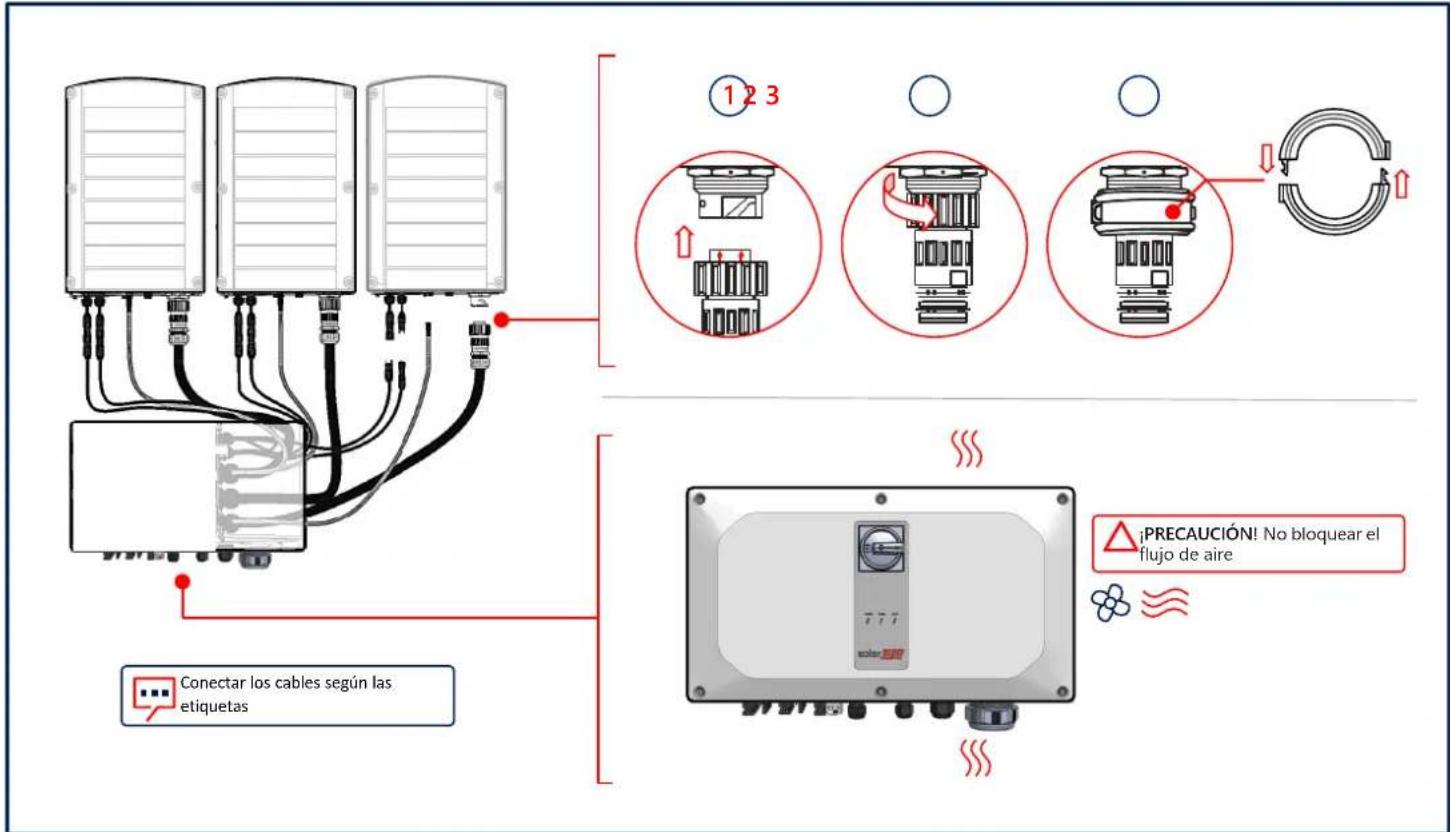

Conexión del cableado de interconexión

Conectar los cables según las etiquetas 1 2 3 PRECAUCIÓN! No bloquear el flujo de aire

Retirar las tapas

solaredge

7

solaredge

8

Unidades Synergy Izquierda Central Derecha Mantener tapados los conectores no utilizados Importante: Cuando se instala un sistema con más de 3 strings por Unidad Synergy (ya sea que se conecte directamente o mediante una caja de conexión), se deben instalar fusibles de 25A para cada string.

Conexión de strings fotovoltaicos a una entrada de CC única

solaredge

8

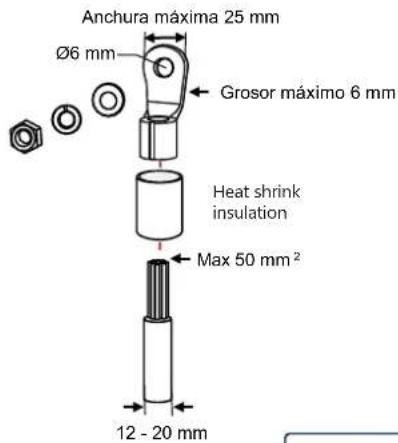

¡PRECAUCIÓN!

• Para cables de aluminio utilizar SOLO terminales bimetálicos
• Para cables de cobre utilizar SOLO terminales estañados de cobre

Anchura máxima 25 mm Ø6 mm Grosor máximo 6 mm Heat shrink insulation Max 50 mm² 12 - 20 mm

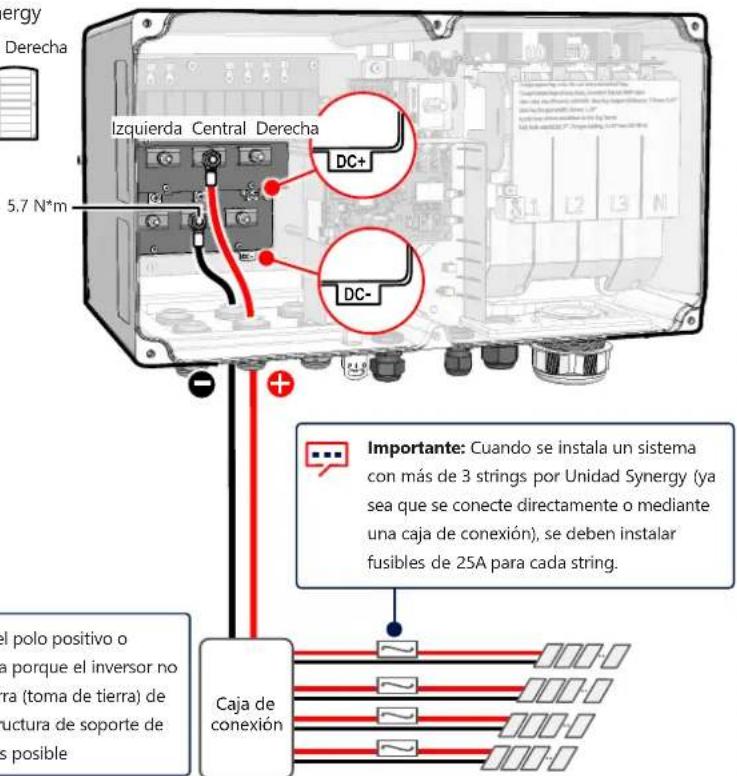

Unidades Synergy

Izquierda Central Derecha

Izquierda Central Derecha DC+ DC- Importante: Cuando se instala un sistema con más de 3 strings por Unidad Synergy (ya sea que se conecte directamente o mediante una caja de conexión), se deben instalar fusibles de 25A para cada string. Caja de conexión

La puesta a tierra eléctrica funcional del polo positivo o negativo del lado de CC está prohibida porque el inversor no tiene transformador. La conexión a tierra (toma de tierra) de los marcos de los módulos y de la estructura de soporte de los módulos del campo fotovoltaico es posible

solar edge

9

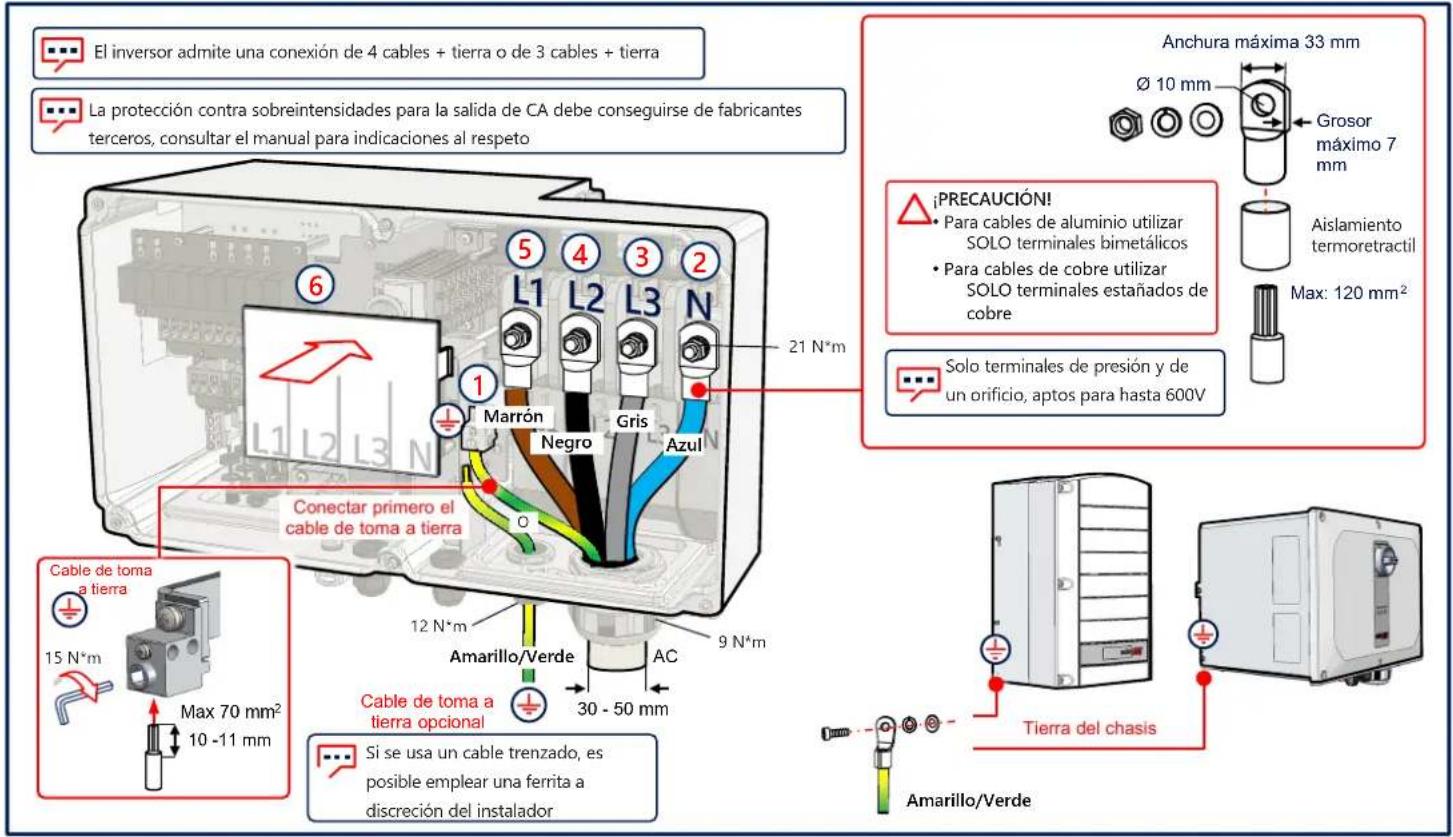

Conexión de CA y toma a tierra (PE)

El inversor admite una conexión de 4 cables + tierra o de 3 cables + tierra La protección contra sobreintensidades para la salida de CA debe conseguirse de fabricantes terceros, consultar el manual para indicaciones al respeto 6 5 4 3 2 L1 L2 L3 N 21 N*m Marrón Negro Gris Azul Conectar primero el cable de toma a tierra 12 N*m 9 N*m 12 N*m 15 N*m Max 70 mm² 10 -11 mm Cable de toma a tierra Cable de toma a tierra opcional 30 - 50 mm Si se usa un cable trenzado, es posible emplear una ferrita a discreción del instalador Anchura máxima 33 mm Ø 10 mm Grosor máximo 7 mm Aislamiento termoretractil Max: 120 mm² Solo terminales de presión y de un orificio, aptos para hasta 600V Cable de toma a tierra Cable de toma a tierra Tierra del chasis Amarillo/Verde

Comunicación LAN

solar edge

10

COMM 1 5.5 N*m Ethernet

solaredge

11

Conexión RS485 entre múltiples inversores

COMM 2 1 2 4 N*m SW1⑥ 7 SW1↑ SW1↓ SW1↑ G A+ B- RS485-1 UTP CAT6, cable de pares trenzado apantallado de minimo tres hilos (0,2 - 1 mm²) 5 3 G A+ B- 4

Conexión para la comunicación Wi-Fi (opcional)

solar edge

12

Conexión para la comunicación móvil (opcional)

⑤ ↓ ② 3 5.5 N*m ① ④

Instalación de las tapas

solaredge

14

3.5 N*m ③ ② 1 2 3 5 6 2 4

L1 L2 L3 N ①

solar edge

15

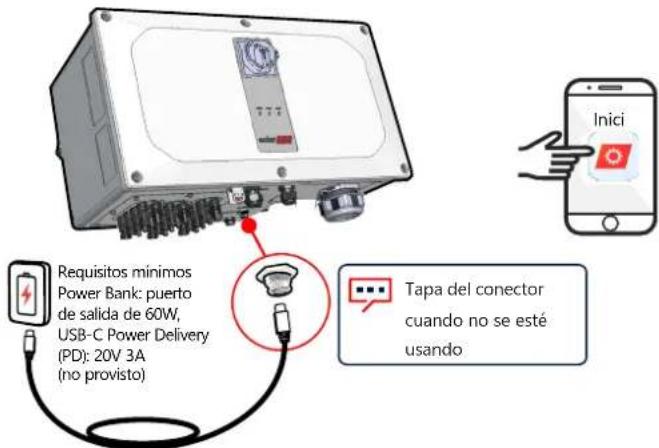

Puesta en marcha previa sin alimentación CA (opción 1)

Descargar SolarEdge SetApp

Poner en ON (1) los interruptores

Conectar la Power Bank

Iniciar y seguir las instrucciones en SetApp

Requisitos mínimos Power Bank: puerto de salida de 60W, USB-C Power Delivery (PD): 20V 3A (no provisto) Tapa del conector cuando no se esté usando

1 metro, macho a macho, USB-C (no provisto)

Puesta en marcha con alimentación CC y CA (opción 2)

solaredge

16

Descargar SolarEdge SetApp

Encender la alimentación

Iniciar y seguir las instrucciones en SetApp

solar edge

17

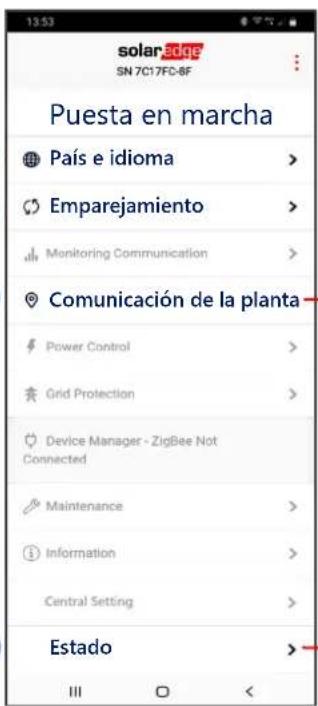

Puesta en marcha del inversor líder

1
2
3

solaredge SN 7C17FD-8F Puesta en marcha País e idioma > Emparejamiento > Monitoring Communication > Comunicación de la planta Power Control > Grid Protection > Device Manager - ZigBee Not Connected Maintenance > Information > Central Setting > Estado III O

RS485-1 → Protocolo → SolarEdge → Líder SolarEdge RS485-1 → Detección de Seguidores

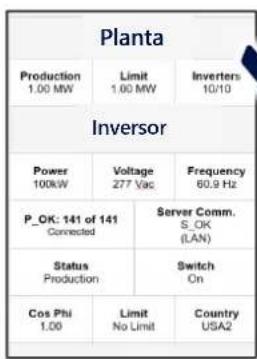

Planta Production 1.00 MW Limit 1.00 MW Inverters 10/10 Inversor Power 100kW Voltage 277 Vac Frequency 60.9 Hz P_OK: 141 of 141 Connected Server Comm. S_OK (LAN) Status Production Switch On Cos Phi 1.00 Limit No Limit Country USA2

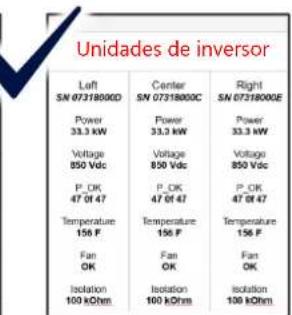

Unidades de inversor Left Center Right SN 07318000D SN 07318000C SN 07318000E Power Power Power 33.3 kW 33.3 kW 33.3 kW Voltage Voltage Voltage 850 Vdc 850 Vdc 850 Vdc P_OK P_OK P_OK 47 Of 47 47 Of 47 47 Of 47 Temperature Temperature Temperature 156 F 156 F 156 F Fan Fan Fan OK OK OK Isolation Isolation Isolation 100 kΩm 100 kΩm 100 kΩm

4

Indicaciones LED

solaredge

POTENCIA COMUNICACIÓN ERROR

Verde Azul

Rojo

El sistema está produciendo energía

La CA está conectada pero el sistema no está generando energía

El inversor está comunicando con el portal de monitorización

Error del sistema

solaredge

Información de Contacto de Asistencia Técnica En caso de algún problema con los productos SolarEdge por favor contacte con nuestra asistencia técnica: https://www.solaredge.com/es/service/support

Sujeto a cambios sin previo aviso. Copyright © SolarEdge Inc. Todos los derechos reservados.reserved. Marzo 2021.
