Marca	SolarEdge
Modelo	SE3500HRWS00BNO4
Tipo de producto	Inversor monofásico StorEdge con tecnología HD-Wave
Potencia nominal	3500 W
Compatibilidad de batería	LG Chem RESU7H/RESU10H
Comunicación	RS485 (CAN H, CAN L, Enable, GND)
Protocolo	Modbus (dispositivo múltiple)
Configuración	SetApp via smartphone
Instalación	Requiere cableado AC, DC y comunicación; puesta a tierra
Seguridad	Interruptor ON/OFF/P; disyuntor de batería; cubierta anti-salpicaduras
Funciones	Almacenamiento de energía, autoconsumo máximo, exportación/importación
Supervisión	Plataforma SolarEdge, S_OK - Servidor Conectado
Mantenimiento	Verificar conexiones, realizar autotest de batería a través de SetApp
Alimentación	Monofásico
Compatibilidad de contador	Contador de energía para medición de exportación/importación

Preguntas frecuentes - SE3500HRWS00BNO4 SolarEdge

¿Cómo instalar el inversor SolarEdge SE3500HRWS00BNO4?

Para instalar el inversor, siga la guía simplificada proporcionada. Asegúrese de respetar las distancias entre los componentes. Conecte los cables AC, DC y de comunicación según el esquema. Apague la batería antes del cableado. Configure los interruptores DIP como se indica. Después de la instalación, use SetApp para la puesta en marcha.

¿Cómo conectar la batería LG Chem?

Conecte la batería LG Chem a la interfaz StorEdge mediante cables blindados de par trenzado. Utilice los pines CAN H, CAN L, Enable_H, EN_GND, RS485_H y RS485_L. Asegúrese de que la batería esté apagada antes de conectar. Desconecte el disyuntor y el interruptor de alimentación.

¿Cómo configurar el sistema a través de SetApp?

Descargue la aplicación SetApp en su smartphone. Coloque el interruptor ON/OFF/P en OFF. Acceda a Puesta en marcha > Comunicación > RS485-1 > Protocolo > Modbus (Dispositivo múltiple). Agregue los dispositivos Modbus (batería y contador) que se identificarán automáticamente. Configure los parámetros de la batería y del contador.

¿Qué cables usar para la comunicación RS485?

Use cables blindados de par trenzado, de sección 0,2 a 1 mm², 600V/CAT5. Para la conexión batería-inversor, use 3 pares trenzados: CAN H/CAN L, Enable_H/EN_GND, RS485_H/RS485_L. Para el contador, use 5 pares trenzados.

¿Cómo realizar un autotest de la batería?

Asegúrese de que el disyuntor de la batería esté en ON y el interruptor ON/OFF/P del inversor en ON. En SetApp, vaya a Puesta en marcha > Mantenimiento > Diagnóstico > Autotest > Autotest Batería > Ejecutar la prueba. Espere a que finalicen las pruebas y verifique los resultados.

¿Qué hacer si el autotest falla?

Si la prueba de carga o descarga falla, verifique los cables de alimentación y comunicación entre la batería y el inversor. Si el interruptor del inversor está apagado, colóquelo en ON. Verifique también la conexión RS485.

¿Cómo configurar el autoconsumo máximo?

En SetApp, seleccione Puesta en marcha > Control de alimentación > Gestor de energía > Control de energía > Autoconsumo máximo. Esto permite maximizar el uso de la energía solar almacenada.

¿Cómo verificar la conexión a la plataforma de supervisión?

En SetApp, vaya a Puesta en marcha > Estado. Verifique que el inversor principal muestre S_OK - Servidor Conectado. Esto confirma la conexión a la plataforma SolarEdge.

¿Cuáles son las precauciones de seguridad antes del cableado?

Antes de cualquier cableado, apague la batería desconectando el disyuntor y el interruptor de alimentación. Asegúrese de que el inversor esté apagado. Use equipo de protección personal. Respete los esquemas de cableado para evitar cortocircuitos.

¿Cómo apagar la batería?

Para apagar la batería LG Chem, desconecte primero el disyuntor, luego el interruptor de desconexión o de alimentación auxiliar. Siga el procedimiento inverso para volver a encenderla.

MANUAL DE USUARIO SE3500HRWS00BNO4 SolarEdge

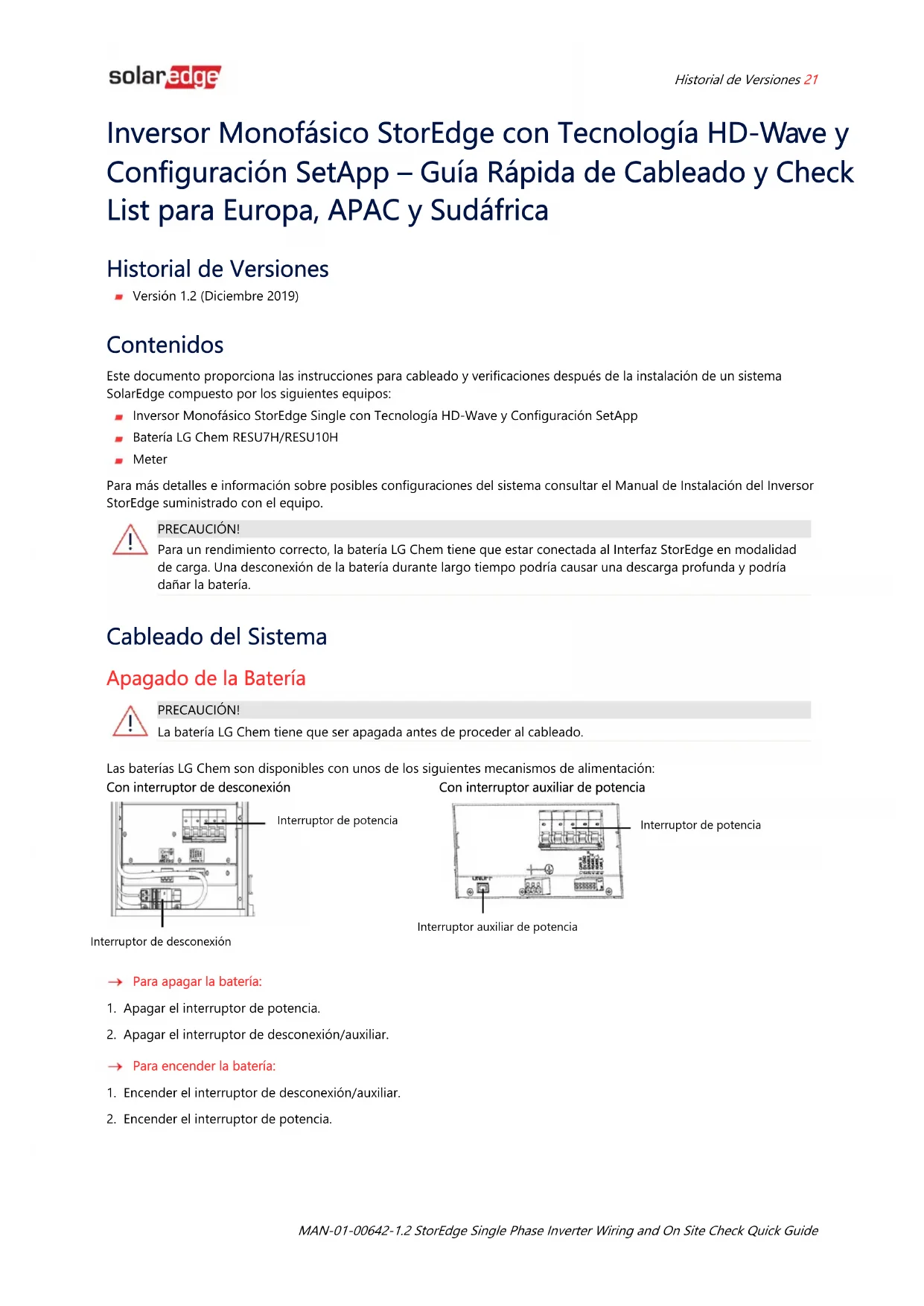

Inversor Monofásico StorEdge con Tecnología HD-Wave y Configuración SetApp – Guía Rápida de Cableado y Check List para Europa, APAC y Sudáfrica

Historial de Versiones

■ Versión 1.2 (Diciembre 2019)

Contenidos

Este documento proporciona las instrucciones para cableado y verificaciones después de la instalación de un sistema SolarEdge compuesto por los siguientes equipos:

Inversor Monofásico StorEdge Single con Tecnología HD-Wave y Configuración SetApp
Batería LG Chem RESU7H/RESU10H
Meter

Para más detalles e información sobre posibles configuraciones del sistema consultar el Manual de Instalación del Inversor StorEdge suministrado con el equipo.

PRECAUCIÓN!

Para un rendimiento correcto, la batería LG Chem tiene que estar conectada al Interfaz StorEdge en modalidad de carga. Una desconexión de la batería durante largo tiempo podría causar una descarga profunda y podría dañar la batería.

Cableado del Sistema

Apagado de la Batería

PRECAUCIÓN!

La batería LG Chem tiene que ser apagada antes de proceder al cableado.

Las baterías LG Chem son disponibles con unos de los siguientes mecanismos de alimentación:

Con interruptor de desconexión

Interruptor de potencia

Interruptor de desconexión

Con interruptor auxiliar de potencia

Interruptor de potencia

Interruptor auxiliar de potencia

→ Para apagar la batería:

1. Apagar el interruptor de potencia.
2. Apagar el interruptor de desconexión/auxiliar.

→ Para encender la batería:

1. Encender el interruptor de desconexión/auxiliar.
2. Encender el interruptor de potencia.

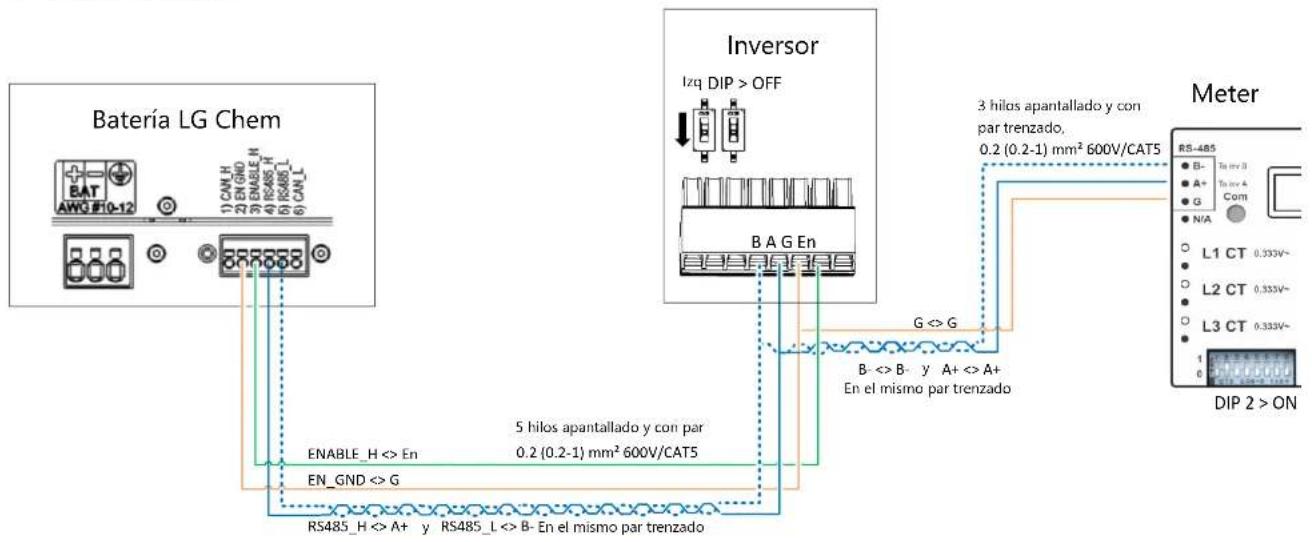

Conectar los Componentes del Sistema

Conectar los componentes del sistema como indicado en los esquemas a continuación.

Prestar especial atención a:

Tipo de cables
- Configuraciones DIP switch

Batería LG Chem Izq DIP > OFF Inversor 3 hilos apantallado y con par trenzado. 0.2 (0.2-1) mm² 600V/CAT5 B A G En G <> G B- <> B- y A+ <> A+ En el mismo par trenzado RS485_H <> A+ y RS485_L <> B- En el mismo par trenzado Mater RS-485 B- A+ G N/A L1 CT 0.335V~ L2 CT 0.335V~ L3 CT 0.335V~ DIP 2 > ON

Comprobaciones después de instalación

Utilizar el siguiente checklist para verificar que el sistema esté conectado y configurado correctamente.

Instalación y Cableado

1. Asegurarse de mantener las distancias entre los componentes indicadas en los manuales de instalación.
2. Tomar una foto de cada uno de los componentes después de cablearlos para enviarlas al equipo de Asistencia Técnica.

Inversor
Interfaz StorEdge
Batería
Meter

1. Asegurarse que la tapa de la batería esté cerrada.
2. Asegurarse que los DIP switches de todos los componentes se hayan configurado como indicado en el esquema de conexión indicado anteriormente.
3. Asegurarse que todos los cableados de las conexiones CC, de comunicación y CA se hayan realizado como indicado a continuación:

■ Comprobar el cableado CA y las protecciones CA en el cuadro de interconexión.
■ Comprobar la tensión CC de los strings. Comprobar que haya 1V per optimizador en cada string.
■ Comprobar que todos los componentes estén conectados a tierra correctamente.
■ Comprobar las conexiones CC entre la batería y el inversor.
- Verificar la conexión RS485 entre batería e inversor.
- Verificar el Calibre de los Toroidales y las conexiones CA y RS485 con el Meter.

1. Comprobar la conexión con la Plataforma de Monitorización:

En SetApp, seleccionar Puesta en Marcha > Estado
■ Comprobar que S_OK - Servidor Conectado aparezca en la sección principal.

Configurar la Batería y el Meter

1. Mover el interruptor ON/OFF/P del inversor en posición OFF (0).
2. Entrar en SetApp y seleccionar Puesta en Marcha > Comunicación.
3. Desde el apartado Comunicación, seleccionar RS485-1 > Protocolo > Modbus (Multi-Dispositivo).
4. Volver al apartado anterior y seleccionar Añadir Dispositivo Modbus > Batería. La batería se detecta automáticamente.
5. Verificar la información de la batería seleccionando Batería 1 > Información Batería.
6. En el apartado RS485-1, seleccionar Añadir Dispositivo Modbus > Meter. El Meter se detecta automáticamente.
7. Programar el CT Rating del Meter según el calibre de los toroidales empleados. Si el CT rating vuelve a 0, comprobar la comunicación con el Meter.

8. Seleccionar Meter 1 > Función Meter > Export+Import (E+I).

9. Lanzar un Auto-Test de la batería:

Asegurarse que el interruptor de potencia de la batería esté en posición ON.
■ Mover el interruptor ON/OFF/P del inversor en posición ON (I).
En SetApp, seleccionar Puesta en Marcha > Mantenimiento > Diagnósticos > Auto-Test > Auto-Test Batería > Lanzar Test.
Esperar que se completen todas las pruebas y comprobar los resultados en la tabla de sumario. Si alguno de los test ha fallado, ver las posibles Soluciones a continuación:

Resultado Test	Solución
Carga fallida	Comprobar que los cables de comunicación y de potencia entre batería e inversor se hayan conectado correctamente.
Descarga fallida	Comprobar que los cables de comunicación y de potencia entre batería e inversor se hayan conectado correctamente.
Comunicación	Comprobar que los cables de comunicación entre batería e inversor se hayan conectado correctamente.
Interruptor del inversor off	Mover el interruptor ON/OFF/P del inversor en posición ON (I).

Para visualizar los últimos resultados:

- Seleccionar Puesta en Marcha > Mantenimiento > Diagnósticos > Auto-Test > Auto-Test Batería > Mostrar Últimos Resultados.

Configurar para Maximizar el Auto-Consumo (MSC)

1. Acceder a SetApp y seleccionar Puesta en Marcha > Control de Potencia.
2. Seleccionar Administrador de Energía > Control de Energía > Maximizar el Auto-Consumo (MSC).

Información de Asistencia Técnica

En caso de necesitar asistencia técnica no dude en contactarnos:

Antes de contactar por favor asegurarse de disponer de la siguiente información:

■ Modelo y número de serie del producto en cuestión.
- El error indicado en la pantalla LCD del producto, en la aplicación móvil, en la plataforma de monitorización o en los leds, si existe alguna de estas indicaciones.
La información de configuración del sistema, incluyendo el tipo/número de módulos conectados y el número/longitud de los strings.
- El método de comunicación con el servidor, si la planta se ha conectado al portal.
La versión firmware del producto indicada en la pantalla de estado.
