MANUAL DE USUARIO SE3000HRWS00BEO4 SolarEdge

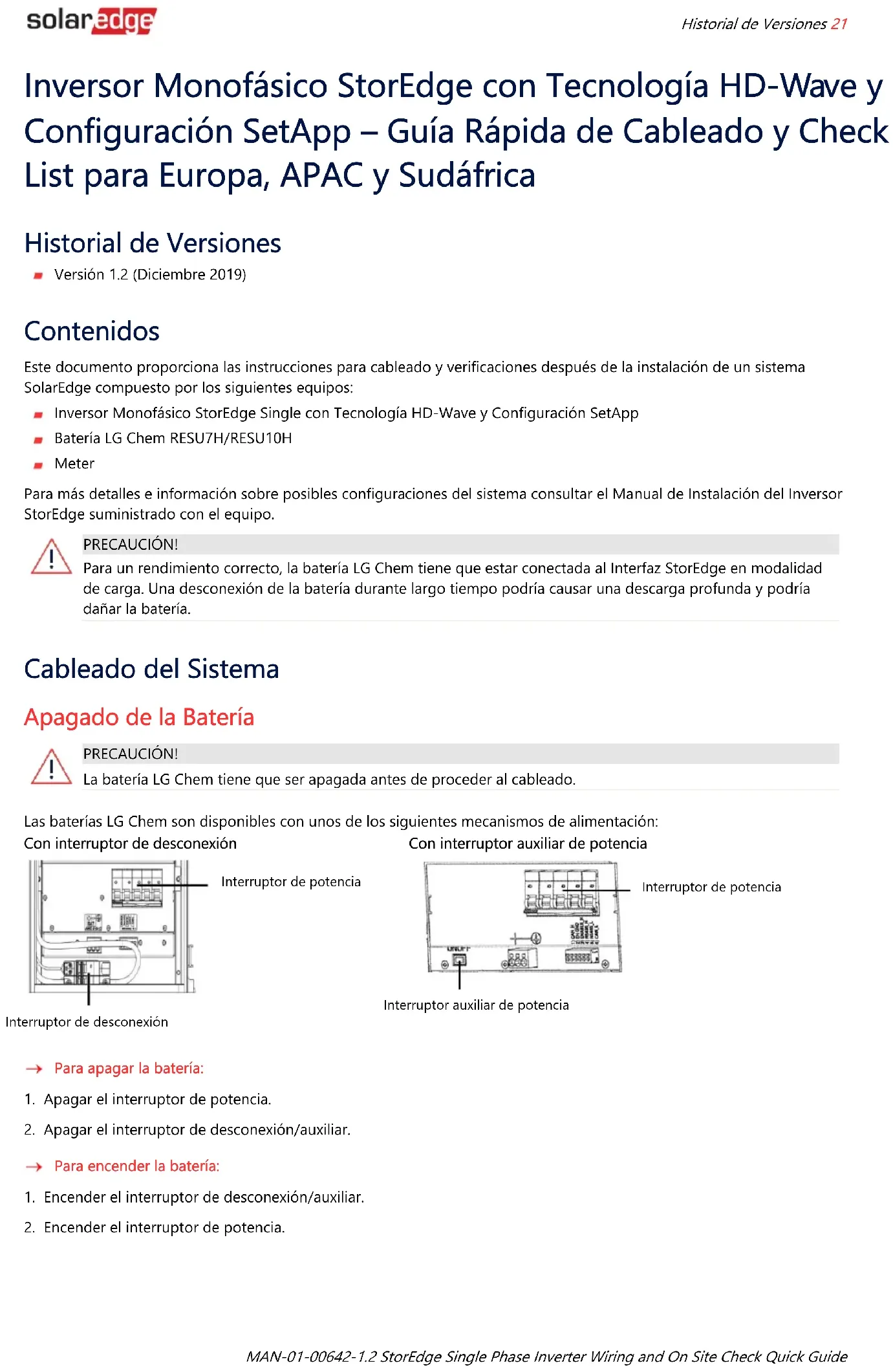

PRECAUCIÓN! Para un rendimiento correcto, la batería LG Chem tiene que estar conectada al Interfaz StorEdge en modalidad de carga. Una desconexión de la batería durante largo tiempo podría causar una descarga profunda y podría dañar la batería. Cableado del Sistema Apagado de la Batería

PRECAUCIÓN! La batería LG Chem tiene que ser apagada antes de proceder al cableado. Las baterías LG Chem son disponibles con unos de los siguientes mecanismos de alimentación: Con interruptor de desconexión Con interruptor auxiliar de potencia

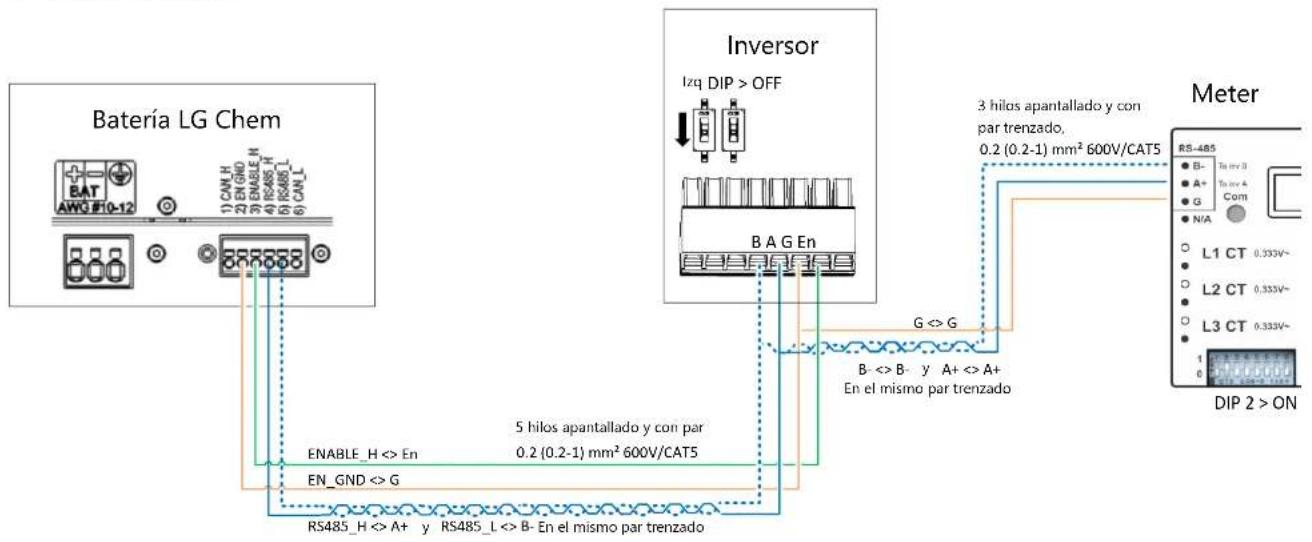

Para apagar la batería: 1. Apagar el interruptor de potencia. 2. Apagar el interruptor de desconexión/auxiliar. Para encender la batería: 1. Encender el interruptor de desconexión/auxiliar. 2. Encender el interruptor de potencia. Interruptor auxiliar de potencia Interruptor de potencia Interruptor de potencia Interruptor de desconexión22 Cableado del Sistema MAN-01-00642-1.2 StorEdge Single Phase Inverter Wiring and On Site Check Quick Guide Conectar los Componentes del Sistema Conectar los componentes del sistema como indicado en los esquemas a continuación. Prestar especial atención a: Tipo de cables Configuraciones DIP switch B A G En Inverter Energy Meter B- <> B- and A+ <> A+ on the same twisted pair LG Chem Battery RS485_H <> A+ and RS485_L <> B- on the same twisted pair ENABLE_H <> EnEN_GND <> G Left DIP > OFF DIP 2 > ON 3-wire shielded twisted pair,

Batería LG Chem Inversor Meter Izq 5 hilos apantallado y con par trenzado,

En el mismo par trenzado En el mismo par trenzado

3 hilos apantallado y con par trenzado,Comprobaciones después de instalación 23 MAN-01-00642-1.1 StorEdge Single Phase Inverter Wiring and On Site Check Quick Guide Comprobaciones después de instalación Utilizar el siguiente checklist para verificar que el sistema esté conectado y configurado correctamente. Instalación y Cableado

Asegurarse de mantener las distancias entre los componentes indicadas en los manuales de instalación.

Tomar una foto de cada uno de los componentes después de cablearlos para enviarlas al equipo de Asistencia Técnica.

Asegurarse que la tapa de la batería esté cerrada.

Asegurarse que los DIP switches de todos los componentes se hayan configurado como indicado en el esquema de conexión indicado anteriormente.

Asegurarse que todos los cableados de las conexiones CC, de comunicación y CA se hayan realizado como indicado a continuación:

Comprobar el cableado CA y las protecciones CA en el cuadro de interconexión.

Comprobar la tensión CC de los strings. Comprobar que haya 1V per optimizador en cada string.

Comprobar que todos los componentes estén conectados a tierra correctamente.

Comprobar las conexiones CC entre la batería y el inversor.

Verificar la conexión RS485 entre batería e inversor.

Verificar el Calibre de los Toroidales y las conexiones CA y RS485 con el Meter.

Comprobar la conexión con la Plataforma de Monitorización: En SetApp, seleccionar Puesta en Marcha > Estado Comprobar que S_OK - Servidor Conectado aparezca en la sección principal.

Configurar la Batería y el Meter

Mover el interruptor ON/OFF/P del inversor en posición OFF (0).

Entrar en SetApp y seleccionar Puesta en Marcha > Comunicación.

Desde el apartado Comunicación, seleccionar RS485-1 > Protocolo > Modbus (Multi-Dispositivo).

Volver al apartado anterior y seleccionar Añadir Dispositivo Modbus > Batería. La batería se detecta automáticamente.

Verificar la información de la batería seleccionando Batería 1 > Información Batería.

En el apartado RS485-1, seleccionar Añadir Dispositivo Modbus > Meter. El Meter se detecta automáticamente.

Programar el CT Rating del Meter según el calibre de los toroidales empleados. Si el CT rating vuelve a 0, comprobar la comunicación con el Meter.

Lanzar un Auto-Test de la batería: Asegurarse que el interruptor de potencia de la batería esté en posición ON. Mover el interruptor ON/OFF/P del inversor en posición ON (I). En SetApp, seleccionar Puesta en Marcha > Mantenimiento > Diagnósticos > Auto-Test > Auto-Test Batería > Lanzar Test. Esperar que se completen todas las pruebas y comprobar los resultados en la tabla de sumario. Si alguno de los test ha fallado, ver las posibles Soluciones a continuación: Resultado Test Solución Carga fallida Comprobar que los cables de comunicación y de potencia entre batería e inversor se hayan conectado correctamente. Descarga fallida Comprobar que los cables de comunicación y de potencia entre batería e inversor se hayan conectado correctamente. Comunicación Comprobar que los cables de comunicación entre batería e inversor se hayan conectado correctamente. Interruptor del inversor off Mover el interruptor ON/OFF/P del inversor en posición ON (I). Para visualizar los últimos resultados: Seleccionar Puesta en Marcha > Mantenimiento > Diagnósticos > Auto-Test > Auto-Test Batería > Mostrar Últimos Resultados.

Acceder a SetApp y seleccionar Puesta en Marcha > Control de Potencia.

Seleccionar Administrador de Energía > Control de Energía > Maximizar el Auto-Consumo (MSC).

Información de Asistencia Técnica En caso de necesitar asistencia técnica no dude en contactarnos: http://https://www.solaredge.com/service/support Antes de contactar por favor asegurarse de disponer de la siguiente información: Modelo y número de serie del producto en cuestión. El error indicado en la pantalla LCD del producto, en la aplicación móvil, en la plataforma de monitorización o en los leds, si existe alguna de estas indicaciones. La información de configuración del sistema, incluyendo el tipo/número de módulos conectados y el número/longitud de los strings. El método de comunicación con el servidor, si la planta se ha conectado al portal. La versión firmware del producto indicada en la pantalla de estado.
