Producttype	StorEdge eenfase omvormer met HD-Wave technologie
Merk	SolarEdge
Model	SE3000HRWS00BEO4
Voeding	Eenfasig, standaard netspanning
Belangrijkste functies	DC/AC omzetting, batterijbeheer LG Chem RESU7H/RESU10H, geïntegreerde energiemeter, maximale eigen consumptie
Technologie	HD-Wave (hoogfrequente omzetter) en SetApp (configuratie via app)
Compatibele batterij	LG Chem RESU7H / RESU10H
Communicatie	RS485, Modbus (meerdere apparaten), SolarEdge monitoringplatform
Afmetingen (ongeveer)	Breedte: 320 mm, Hoogte: 520 mm, Diepte: 180 mm
Gewicht (ongeveer)	12 kg
Installatie	Binnen- of buitenmuurmontage met spatwaterbescherming
Onderhoud en reiniging	Visueel controleren en reinigen met een droge doek; zorg dat ventilatieopeningen vrij zijn
Veiligheid	AC/DC stroomonderbreker, ON/OFF/P schakelaar, bescherming tegen diepe ontlading van de batterij
Onderdelen en repareerbaarheid	Neem contact op met SolarEdge ondersteuning met serienummers
Algemene informatie	Handleiding beschikbaar in meerdere talen op notice-facile.com

Veelgestelde vragen - SE3000HRWS00BEO4 SolarEdge

Wat is de hoofdfunctie van de SolarEdge SE3000HRWS00BEO4?

Deze StorEdge eenfase omvormer met HD-Wave technologie zet de gelijkstroom van zonnepanelen om in wisselstroom voor eigen consumptie en beheert de LG Chem batterij en de energiemeter.

Hoe schakel ik de LG Chem batterij spanningsloos voordat ik bedrading aansluit?

Schakel eerst de stroomonderbreker uit, daarna de ontkoppelingsschakelaar of hulpvoeding van de batterij. Koppel de batterij nooit los onder spanning.

Welk type kabel wordt aanbevolen voor de RS485-verbinding tussen de batterij en de omvormer?

Gebruik een afgeschermde kabel met 3 getwiste paren, doorsnede 0,2-1 mm², 600V/CAT5, met de draden RS485_H en RS485_L op hetzelfde getwiste paar.

Hoe configureer ik de omvormer voor de eerste keer?

Gebruik de SetApp-app: zet de schakelaar op OFF, ga naar Inbedrijfstelling > Communicatie, configureer RS485-1 als Modbus (meerdere apparaten), voeg vervolgens de batterij en de meter toe.

Wat te doen als de zelftest van de batterij mislukt bij het laden?

Controleer of alle voedings- en communicatiekabels tussen de batterij en de omvormer correct zijn aangesloten en dat de ON/OFF/P-schakelaar op ON staat.

Hoe activeer ik de maximale eigen consumptiemodus?

Selecteer in SetApp: Inbedrijfstelling > Voedingsregeling > Energiebeheer > Energiecontrole > Maximale eigen consumptie.

Welke batterijtypen zijn compatibel met dit model?

De LG Chem RESU7H en RESU10H batterijen zijn compatibel. Controleer de volledige compatibiliteit in de handleiding.

Hoe controleer ik de verbinding met het monitoringplatform?

Selecteer in SetApp: Inbedrijfstelling > Status. Het bericht 'S_OK - Server verbonden' moet verschijnen in het gedeelte van de hoofd omvormer.

Kan ik deze omvormer buitenshuis installeren?

Ja, de omvormer is ontworpen voor buitengebruik met een spatwaterdichte afdekking. Houd de minimale afstanden aan zoals gespecificeerd in de handleiding.

Hoe krijg ik technische ondersteuning voor mijn installatie?

Neem contact op met SolarEdge ondersteuning en verstrek de model- en serienummers van de omvormer en optimizers, het type panelen en de systeemconfiguratie.

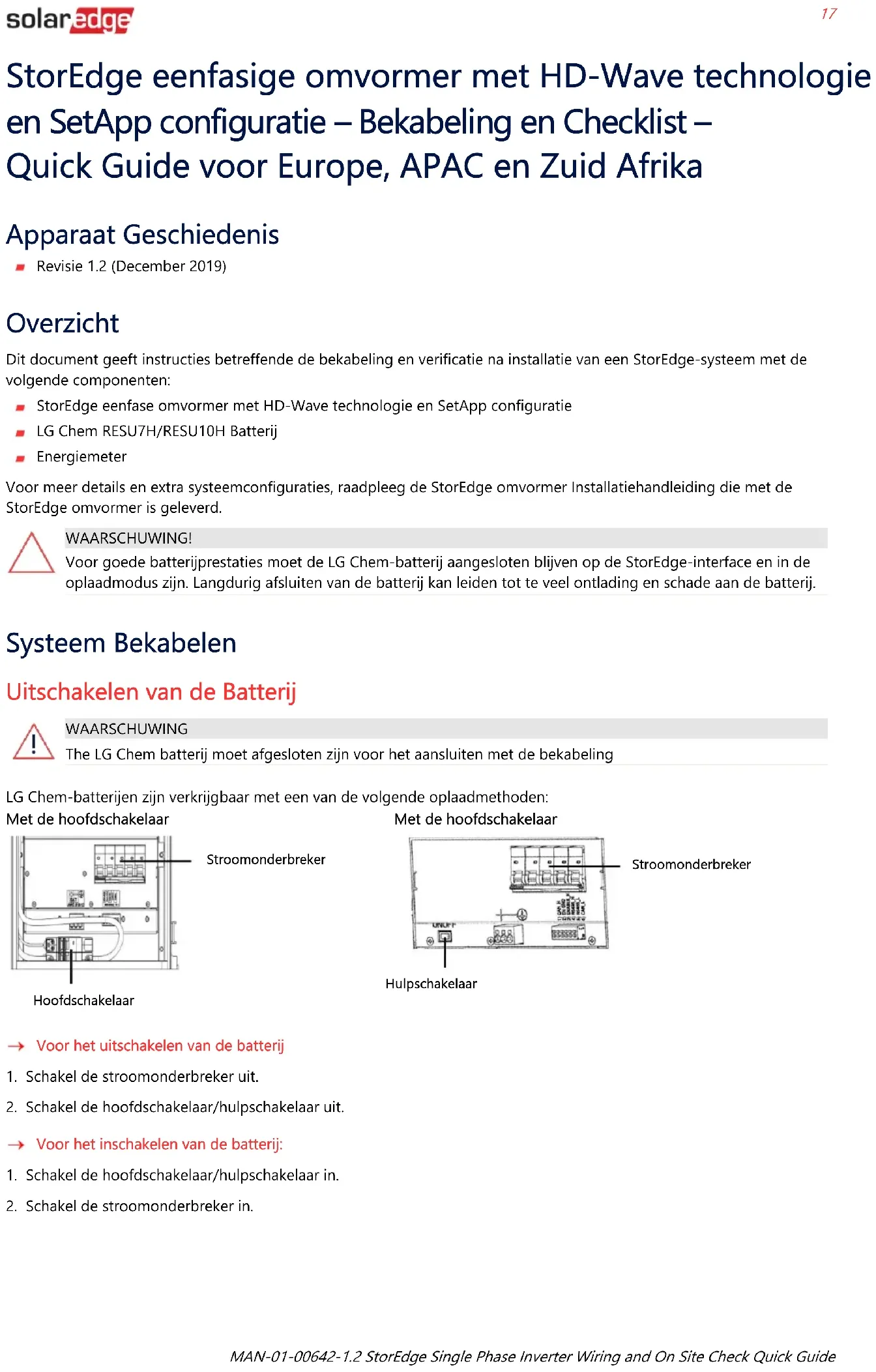

GEBRUIKSAANWIJZING SE3000HRWS00BEO4 SolarEdge

StorEdge eenfasige omvormer met HD-Wave technologie en SetApp configuratie – Bekabeling en Checklist – Quick Guide voor Europe, APAC en Zuid Afrika

Apparaat Geschiedenis

Dit document geeft instructies betreffende de bekabeling en verificatie na installatie van een StorEdge-systeem met de volgende componenten:

■ StorEdge eenfase omvormer met HD-Wave technologie en SetApp configuratie
LG Chem RESU7H/RESU10H Batterij
Energiemeter

Voor meer details en extra systeemconfiguraties, raadpleeg de StorEdge omvormer Installatiehandleiding die met de StorEdge omvormer is geleverd.

WAARSCHUWING!

Voor goede batterijprestaties moet de LG Chem-batterij aangesloten blijven op de StorEdge-interface en in de oplaadmodus zijn. Langdurig afsluiten van de batterij kan leiden tot te veel ontlading en schade aan de batterij.

Systeem Bekabelen

Uitschakelen van de Batterij

WAARSCHUWING

The LG Chem batterij moet afgesloten zijn voor het aansluiten met de bekabeling

LG Chem-batterijen zijn verkrijgbaar met een van de volgende oplaadmethoden:

Met de hoofdschakelaar

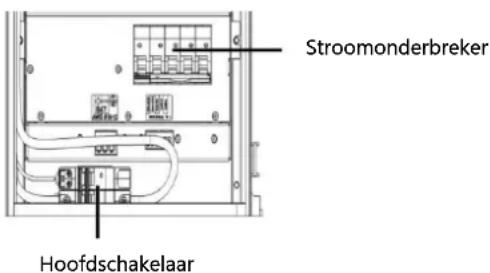

Stroomonderbreker Hoofdschakelaar

Met de hoofdschakelaar

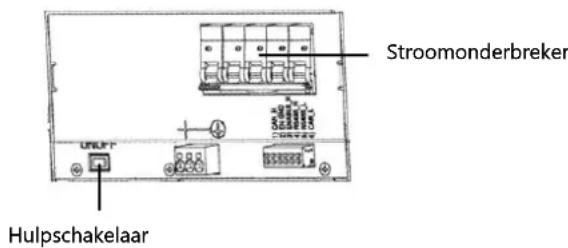

Stroomonderbreker Hulpschakelaar

→ Voor het uitschakelen van de batterij

1. Schakel de stroomonderbreker uit.
2. Schakel de hoofdschakelaar/hulpschakelaar uit.

→ Voor het inschakelen van de batterij:

1. Schakel de hoofdschakelaar/hulpschakelaar in.
2. Schakel de stroomonderbreker in.

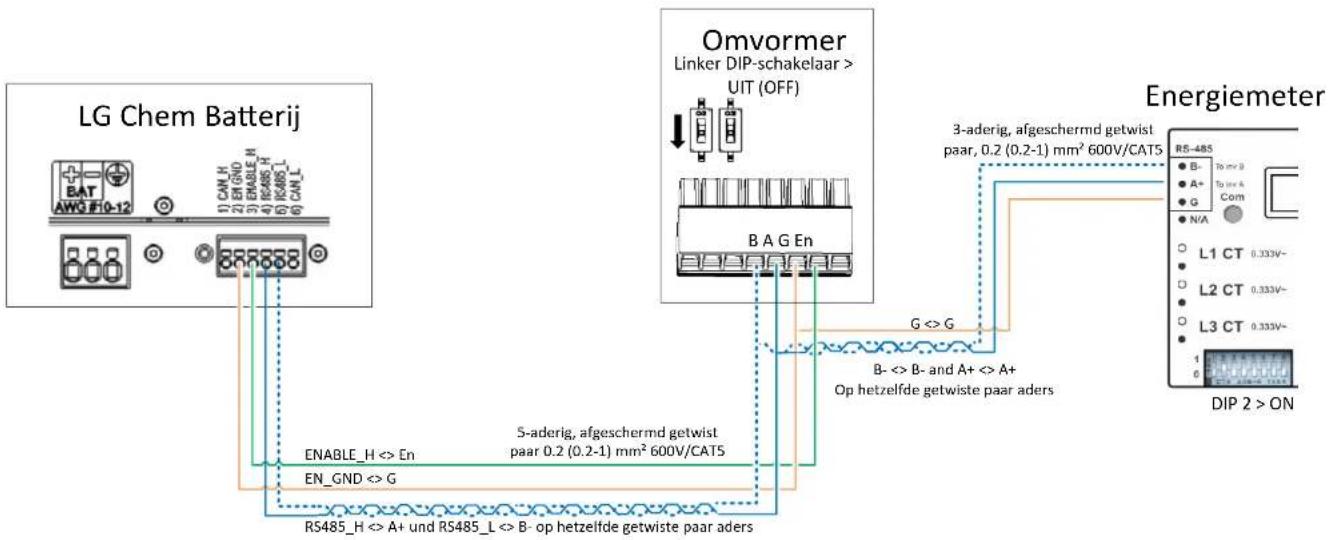

Systeemcomponenten Aansluiten

Sluit de systeemcomponenten aan zoals weergegeven in het onderstaande diagram.

Let op het volgende:

Kabeltypen

■ DIP-schakelaar installatie

Als er geen energiemeter is aangesloten, schakel dan de RS485-bus van de omvormer uit door de linker DIP-schakelaar op AAN te zetten.

    subgraph LG Chem Batterij
        F["BAT AWG F10-12"] --> G["ON"]
    end

    subgraph Omvormer
        H["Linker DIP-schakelaar > UIT (OFF)"] --> I["B A G En"]
    end

    subgraph Energiometer
        J["RS-485"] --> K["To mV @"]
        L["L1 CT 0.333V~"] --> M["To HV A Com"]
        N["L2 CT 0.333V~"] --> O["To HV A Com"]
        P["L3 CT 0.333V~"] --> Q["To HV A Com"]
    end

    G --> R["ENABLE_H <> En"]
    G --> S["EN_GND <> G"]
    G --> T["RS485_H <> A+ und RS485_L <> B- op hetzelfde getwiste paar aders"]
    G --> U["S-aderig, afgeschermd getwist paar 0.2 (0.2-1) mm² 600V/CAT5"]
    G --> V["G <> G"]
    V --> W["Op hetzelfde getwiste paar aders"]
    W --> X["B- <> B- and A+ <> A+"]
    X --> Y["3-aderig, afgeschermd getwist paar, 0.2 (0.2-1) mm² 600V/CAT5"]

Verificatie en Configuratie na Installatie

Gebruik de onderstaande checklist om te controleren of het systeem correct is aangesloten en geconfigureerd.

Installatie en Bekabeling

1. Zorg ervoor dat de afstanden tussen de systeemcomponenten net zo zijn als gespecificeerd in de installatiehandleiding.
2. Maak een foto van elk van de systeemcomponenten na bekabeling en stuur deze foto's naar de SolarEdge Support.

Omvormer
StorEdge Interface
Batterij
Energiemeter

1. Zorg ervoor dat de batterijklep gesloten is.
2. Zorg ervoor dat de DIP-schakelaars van alle componenten zijn ingesteld zoals weergegeven in het aansluitschema.

3. Zorg ervoor dat alle DC-, communicatie- en AC-kabelverbindingen als volgt zijn geïnstalleerd:

4. Controleer de AC-bekabeling en de AC-stroomonderbreker op het AC-distributiepaneel.

5. Controleer de DC-ingangsspanning van de string. Er moet 1 V per optimizer in een string zijn.
   ■ Zorg ervoor dat alle componenten correct zijn geaard.
6. Controleer de DC-verbindingen van de batterij en StorEdge-interface.
7. Controleer de RS485-verbinding tussen de batterij en de omvormer.

8. Controleer de CT-, AC- en RS485-aansluitingen op de energiemeter.

9. Controleer de aansluiting op het monitoringsplatform:

10. Selecteer in SetApp de optie Inbedrijfstelling > Status.

11. Controleer of S_OK - Server Connected in het status tabblad van de omvormer (Master) verschijnt.

Batterij en Meter Configureren

1. Zet de AAN/UIT/P-schakelaar van de omvormer op UIT.
2. Open SetApp en selecteer Inbedrijfstelling > Communicatie.
3. In het Communicatie scherm, selecteer RS485-1 > Protocol > Modbus (meerdere apparaten).
4. Ga terug naar het vorige scherm en selecteer Modbus-apparaat toevoegen > Batterij. De batterij wordt automatisch geïdentificeerd.
5. Controleer de batterij-informatie door Batterij 1 > Batterij-informatie te selecteren.
6. Selecteer Modbus-apparaat Toevoegen > Meter in het RS485-1 scherm. De batterij wordt automatisch geïdentificeerd.
7. Stel de CT-waarde van de meter in volgens de CT-specificaties. Wenn der angezeigte CT-Wert (Stromwandler-nennstrom/CT-Rating) "0" beträgt, prüfen Sie bitte die Kommunikation zum Stromwandler.

8. Select Meter 1 > Meter Function > Export+Import (E+I).

9. Voer een zelftest van de batterij uit:

■ Controleer of de stroomonderbreker van de batterij is ingeschakeld.
Zet de omvormer AAN/UIT/P-schakelaar op AAN.
- Selecteer in SetApp de optie Inbedrijfstelling > Onderhoud > Diagnose > Zelftest > Zelftest van de batterij > Test uitvoeren.
■ Wacht tot alle tests zijn afgerond en controleer de resultaten in de overzichtstabel.

Als een van de tests is mislukt, raadpleeg dan de onderstaande tabel voor mogelijke oplossingen:

Test Resultaat	Oplossing
Laden is mislukt	Controleer of de stroom- en communicatiekabels tussen de accu en de omvormer correct zijn aangesloten.
Ontladen is mislukt	Controleer of de vermogens- en communicatiekabels tussen de accu en de omvormer correct zijn aangesloten.
Communicatie	Controleer of de communicatiekabels tussen de accu en de omvormer goed zijn aangesloten.
Omvormer is uitgeschakeld	Schakel de omvormer AAN/UIT/P-schakelaar in de stand ON.

Om de laatste testresultaten weer te geven:

- Selecteer Inbedrijfstelling > Onderhoud > Diagnose > Zelftest > Zelftest > Batterij Zelftest > Laatste resultaten weergeven.

Maximaliseren eigen verbruik (MSC) instellen

1. Open SetApp en selecteer Inbedrijfstelling > Stroomregeling.
2. Selecteer Energiemanager> Stroomregeling> Maximaal eigen verbruik.

Support en Contactinformatie

Als u technische vragen heeft over onze producten, neem dan contact met ons op:

Zorg ervoor dat u de volgende informatie bij de hand hebt voordat u contact opneemt:

■ Model en serienummer van het product in kwestie.
De fout die wordt aangegeven op het LCD-scherm van het product of op het monitoringsplatform of door de LED's, indien er een dergelijke indicatie is.
Informatie over de systeemconfiguratie, waaronder het type en aantal aangesloten modules en het aantal en de lengte van de strings.
- De communicatiemethode naar de server, indien de site is aangesloten.
- De softwareversie van het product zoals deze in het ID-statusscherm verschijnt.
