Producttype	Enkelfasige StorEdge-omvormer met HD-Wave-technologie
Merk	SolarEdge
Model	SE3680HRWS00BNO4
Nominaal vermogen	3,68 kW
DC-ingangsspanning	Tot 480 V (afhankelijk van configuratie)
Technologie	HD-Wave (hoogfrequente conversie)
Communicatie	RS485, Modbus, SetApp (smartphone)
Compatibele accu	LG Chem RESU7H / RESU10H
Energiemeter	Geïntegreerd (model met meter)
Configuratie	Via SetApp-app (smartphone)
Bescherming	IP65-bescherming, overspanningsbeveiliging, eilandbedrijfbeveiliging
Geschat gewicht	Ongeveer 15 kg
Geschatte afmetingen (L x H x D)	540 x 360 x 200 mm
Onderhoud	Controleer aansluitingen, reinig met een droge doek, schakel spanning uit voor ingreep
Repareerbaarheid	Reserveonderdelen verkrijgbaar bij fabrikant, reparatie door erkend technicus
Veiligheid	Accu loskoppelen vóór bedrading, gebruik van persoonlijke beschermingsmiddelen
Garantie	Standaard SolarEdge-garantie (raadpleeg de overeenkomst)
Hoofdfuncties	Zonne-energieopslag, maximale zelfconsumptie, vermogensregeling, accu-zelftest

Veelgestelde vragen - SE3680HRWS00BNO4 SolarEdge

Hoe schakel ik de LG Chem-accu uit vóór de bedrading?

Zet de stroomonderbreker en de scheidings- of hulpvoedingsschakelaar op UIT.

Welke kabel gebruiken voor RS485-communicatie tussen omvormer en accu?

Gebruik een afgeschermde kabel met 3 of 5 getwiste paren, doorsnede 0,2-1 mm², 600V/CAT5.

Waar dienen de DIP-schakelaars op de energiemeter voor?

De linker DIP-schakelaar beëindigt de RS485-bus als er geen meter is; DIP 2 moet op AAN staan voor de meter.

Hoe controleer ik of de accu correct is geïdentificeerd in SetApp?

Ga in SetApp naar Inbedrijfstelling > Communicatie > RS485-1 en selecteer Modbus-apparaat > Accu toevoegen; deze wordt automatisch gedetecteerd.

Wat doen als de accu-zelftest mislukt door een mislukte lading?

Controleer of de stroom- en communicatiekabels tussen accu en omvormer correct zijn aangesloten.

Hoe configureer ik maximale zelfconsumptie (MSC)?

Selecteer in SetApp Inbedrijfstelling > Stroomregeling > Energiebeheer > Energiecontrole > Maximale zelfconsumptie.

De omvormer toont 'S_OK - Server Verbonden', wat betekent dat?

Dat geeft aan dat de omvormer met succes is verbonden met het SolarEdge-bewakingsplatform.

Wat is de functie van de ON/OFF/P-schakelaar van de omvormer?

Hiermee kunt u de omvormer inschakelen (ON), uitschakelen (OFF) of in programmeermodus (P) zetten.

Hoe haal ik de laatste resultaten van de accu-zelftest op?

Ga in SetApp naar Inbedrijfstelling > Onderhoud > Diagnostiek > Zelftest > Accu-zelftest > Laatste resultaten weergeven.

Kan ik een andere accu dan LG Chem gebruiken met deze omvormer?

Deze omvormer is specifiek ontworpen voor LG Chem RESU7H/RESU10H-accu's. Het gebruik van andere modellen is mogelijk niet compatibel.

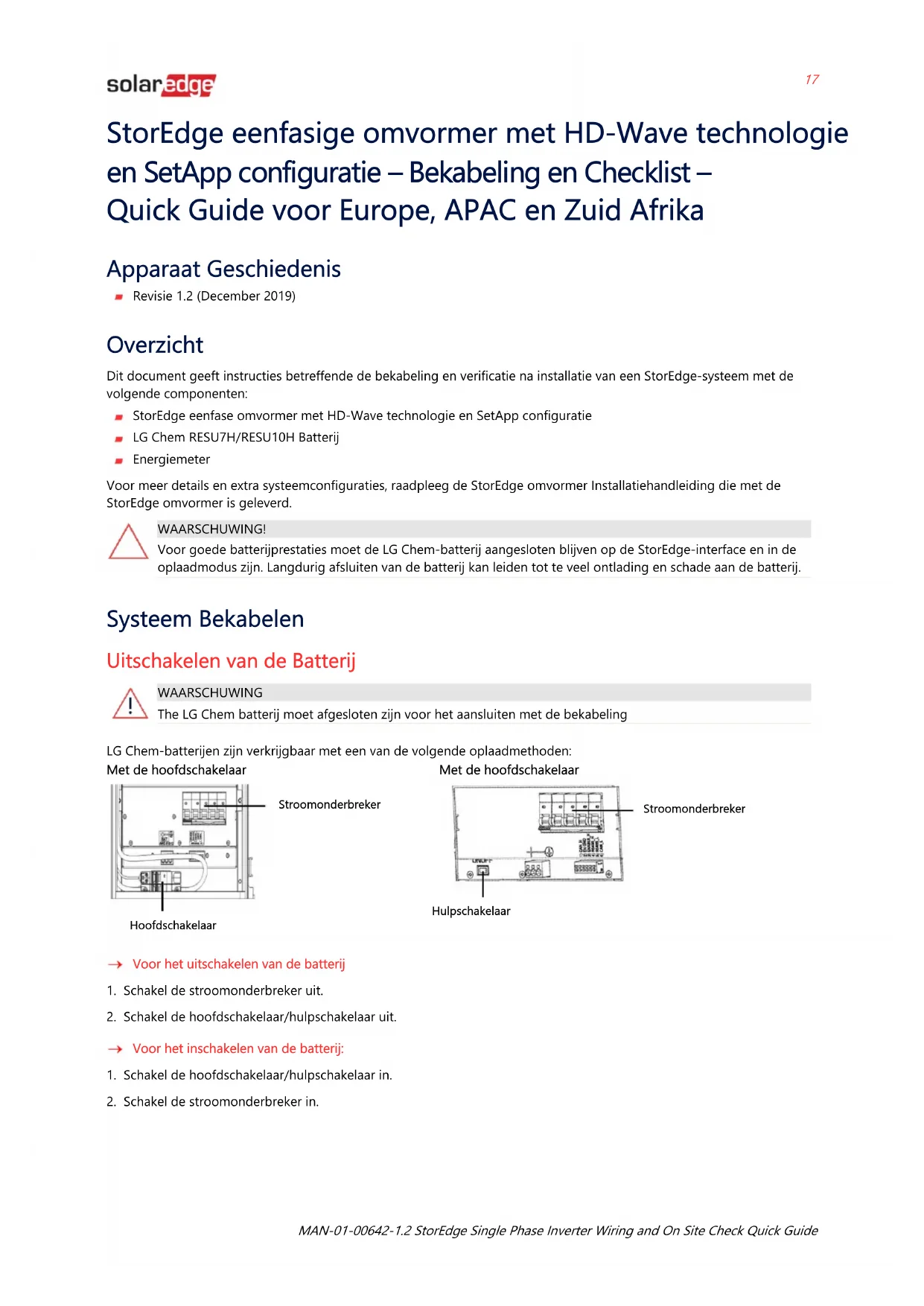

GEBRUIKSAANWIJZING SE3680HRWS00BNO4 SolarEdge

StorEdge eenfasige omvormer met HD-Wave technologie en SetApp configuratie – Bekabeling en Checklist – Quick Guide voor Europe, APAC en Zuid Afrika

Apparaat Geschiedenis

Dit document geeft instructies betreffende de bekabeling en verificatie na installatie van een StorEdge-systeem met de volgende componenten:

■ StorEdge eenfase omvormer met HD-Wave technologie en SetApp configuratie
LG Chem RESU7H/RESU10H Batterij
Energiemeter

Voor meer details en extra systeemconfiguraties, raadpleeg de StorEdge omvormer Installatiehandleiding die met de StorEdge omvormer is geleverd.

WAARSCHUWING!

Voor goede batterijprestaties moet de LG Chem-batterij aangesloten blijven op de StorEdge-interface en in de oplaadmodus zijn. Langdurig afsluiten van de batterij kan leiden tot te veel ontlading en schade aan de batterij.

Systeem Bekabelen

Uitschakelen van de Batterij

WAARSCHUWING

The LG Chem batterij moet afgesloten zijn voor het aansluiten met de bekabeling

LG Chem-batterijen zijn verkrijgbaar met een van de volgende oplaadmethoden:

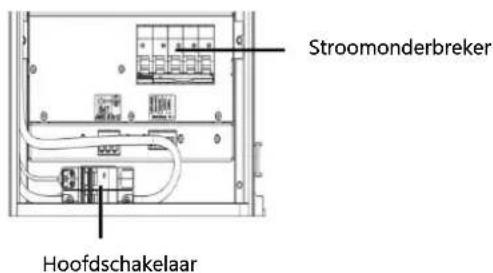

Met de hoofdschakelaar

Stroomonderbreker Hoofdschakelaar

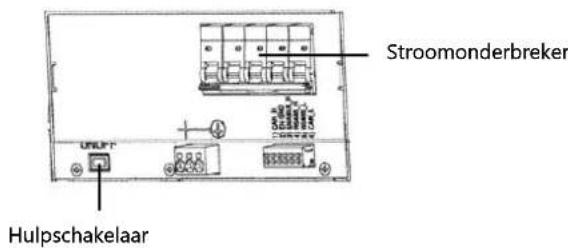

Met de hoofdschakelaar

Stroomonderbreker Hulpschakelaar

→ Voor het uitschakelen van de batterij

1. Schakel de stroomonderbreker uit.
2. Schakel de hoofdschakelaar/hulpschakelaar uit.

→ Voor het inschakelen van de batterij:

1. Schakel de hoofdschakelaar/hulpschakelaar in.
2. Schakel de stroomonderbreker in.

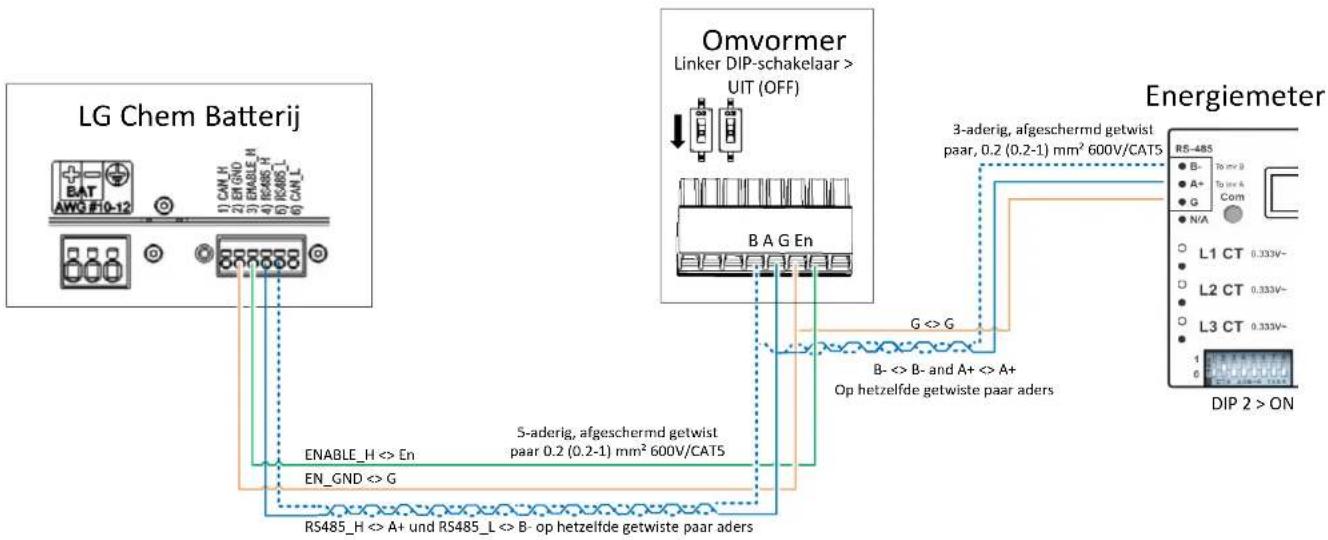

Systeemcomponenten Aansluiten

Sluit de systeemcomponenten aan zoals weergegeven in het onderstaande diagram.

Let op het volgende:

Kabeltypen

■ DIP-schakelaar installatie

Als er geen energiemeter is aangesloten, schakel dan de RS485-bus van de omvormer uit door de linker DIP-schakelaar op AAN te zetten.

Verificatie en Configuratie na Installatie

Gebruik de onderstaande checklist om te controleren of het systeem correct is aangesloten en geconfigureerd.

Installatie en Bekabeling

1. Zorg ervoor dat de afstanden tussen de systeemcomponenten net zo zijn als gespecificeerd in de installatiehandleiding.
2. Maak een foto van elk van de systeemcomponenten na bekabeling en stuur deze foto's naar de SolarEdge Support.

Omvormer
StorEdge Interface
Batterij
Energiemeter

1. Zorg ervoor dat de batterijklep gesloten is.
2. Zorg ervoor dat de DIP-schakelaars van alle componenten zijn ingesteld zoals weergegeven in het aansluitschema.

3. Zorg ervoor dat alle DC-, communicatie- en AC-kabelverbindingen als volgt zijn geïnstalleerd:

4. Controleer de AC-bekabeling en de AC-stroomonderbreker op het AC-distributiepaneel.

5. Controleer de DC-ingangsspanning van de string. Er moet 1 V per optimizer in een string zijn.
   ■ Zorg ervoor dat alle componenten correct zijn geaard.
6. Controleer de DC-verbindingen van de batterij en StorEdge-interface.
7. Controleer de RS485-verbinding tussen de batterij en de omvormer.

8. Controleer de CT-, AC- en RS485-aansluitingen op de energiemeter.

9. Controleer de aansluiting op het monitoringsplatform:

10. Selecteer in SetApp de optie Inbedrijfstelling > Status.

11. Controleer of S_OK - Server Connected in het status tabblad van de omvormer (Master) verschijnt.

Batterij en Meter Configureren

1. Zet de AAN/UIT/P-schakelaar van de omvormer op UIT.
2. Open SetApp en selecteer Inbedrijfstelling > Communicatie.
3. In het Communicatie scherm, selecteer RS485-1 > Protocol > Modbus (meerdere apparaten).
4. Ga terug naar het vorige scherm en selecteer Modbus-apparaat toevoegen > Batterij. De batterij wordt automatisch geïdentificeerd.
5. Controleer de batterij-informatie door Batterij 1 > Batterij-informatie te selecteren.
6. Selecteer Modbus-apparaat Toevoegen > Meter in het RS485-1 scherm. De batterij wordt automatisch geïdentificeerd.
7. Stel de CT-waarde van de meter in volgens de CT-specificaties. Wenn der angezeigte CT-Wert (Stromwandler-nennstrom/CT-Rating) "0" beträgt, prüfen Sie bitte die Kommunikation zum Stromwandler.

8. Select Meter 1 > Meter Function > Export+Import (E+I).

9. Voer een zelftest van de batterij uit:

■ Controleer of de stroomonderbreker van de batterij is ingeschakeld.
Zet de omvormer AAN/UIT/P-schakelaar op AAN.
- Selecteer in SetApp de optie Inbedrijfstelling > Onderhoud > Diagnose > Zelftest > Zelftest van de batterij > Test uitvoeren.
■ Wacht tot alle tests zijn afgerond en controleer de resultaten in de overzichtstabel.

Als een van de tests is mislukt, raadpleeg dan de onderstaande tabel voor mogelijke oplossingen:

Test Resultaat	Oplossing
Laden is mislukt	Controleer of de stroom- en communicatiekabels tussen de accu en de omvormer correct zijn aangesloten.
Ontladen is mislukt	Controleer of de vermogens- en communicatiekabels tussen de accu en de omvormer correct zijn aangesloten.
Communicatie	Controleer of de communicatiekabels tussen de accu en de omvormer goed zijn aangesloten.
Omvormer is uitgeschakeld	Schakel de omvormer AAN/UIT/P-schakelaar in de stand ON.

Om de laatste testresultaten weer te geven:

- Selecteer Inbedrijfstelling > Onderhoud > Diagnose > Zelftest > Zelftest > Batterij Zelftest > Laatste resultaten weergeven.

Maximaliseren eigen verbruik (MSC) instellen

1. Open SetApp en selecteer Inbedrijfstelling > Stroomregeling.
2. Selecteer Energiemanager> Stroomregeling> Maximaal eigen verbruik.

Support en Contactinformatie

Als u technische vragen heeft over onze producten, neem dan contact met ons op:

Zorg ervoor dat u de volgende informatie bij de hand hebt voordat u contact opneemt:

■ Model en serienummer van het product in kwestie.
- De fout die wordt aangegeven op het LCD-scherm van het product of op het monitoringsplatform of door de LED's, indien er een dergelijke indicatie is.
Informatie over de systeemconfiguratie, waaronder het type en aantal aangesloten modules en het aantal en de lengte van de strings.
■ De communicatiemethode naar de server, indien de site is aangesloten.
De softwareversie van het product zoals deze in het ID-statusscherm verschijnt.
