Marca	SolarEdge
Modello	SE3500HRWS00BNO4
Tipo di prodotto	Inverter monofase StorEdge con tecnologia HD-Wave
Potenza nominale	3500 W
Compatibilità batteria	LG Chem RESU7H/RESU10H
Comunicazione	RS485 (CAN H, CAN L, Enable, GND)
Protocollo	Modbus (dispositivo multiplo)
Configurazione	SetApp tramite smartphone
Installazione	Richiede cablaggio AC, DC e comunicazione; messa a terra
Sicurezza	Interruttore ON/OFF/P; interruttore di circuito batteria; coperchio antispruzzo
Funzioni	Accumulo di energia, autoconsumo massimo, export/import
Supervisione	Piattaforma SolarEdge, S_OK - Server Connesso
Manutenzione	Verificare connessioni, eseguire autotest batteria tramite SetApp
Alimentazione	Monofase
Compatibilità contatore	Contatore di energia per misura export/import

Domande frequenti - SE3500HRWS00BNO4 SolarEdge

Come installare l'inverter SolarEdge SE3500HRWS00BNO4 ?

Per installare l'inverter, segui la guida semplificata fornita. Assicurati di rispettare le distanze tra i componenti. Collega i cavi AC, DC e di comunicazione secondo lo schema. Spegni la batteria prima del cablaggio. Configura gli interruttori DIP come indicato. Dopo l'installazione, utilizza SetApp per la messa in servizio.

Come collegare la batteria LG Chem ?

Collega la batteria LG Chem all'interfaccia StorEdge tramite cavi schermati a coppie intrecciate. Utilizza i pin CAN H, CAN L, Enable_H, EN_GND, RS485_H e RS485_L. Assicurati che la batteria sia spenta prima di collegare. Spegni l'interruttore di circuito e l'interruttore di alimentazione.

Come configurare il sistema tramite SetApp ?

Scarica l'applicazione SetApp sul tuo smartphone. Imposta l'interruttore ON/OFF/P su OFF. Accedi a Messa in servizio > Comunicazione > RS485-1 > Protocollo > Modbus (Dispositivo multiplo). Aggiungi i dispositivi Modbus (batteria e contatore) che verranno identificati automaticamente. Configura i parametri della batteria e del contatore.

Quali cavi utilizzare per la comunicazione RS485 ?

Utilizza cavi schermati a coppie intrecciate, sezione 0,2 a 1 mm², 600V/CAT5. Per la connessione batteria-inverter, utilizza 3 coppie intrecciate: CAN H/CAN L, Enable_H/EN_GND, RS485_H/RS485_L. Per il contatore, utilizza 5 coppie intrecciate.

Come eseguire un autotest della batteria ?

Assicurati che l'interruttore di circuito della batteria sia su ON e l'interruttore ON/OFF/P dell'inverter su ON. In SetApp, vai su Messa in servizio > Manutenzione > Diagnostica > Autotest > Autotest Batteria > Esegui il test. Attendi la fine dei test e verifica i risultati.

Cosa fare se l'autotest fallisce ?

Se il test di carica o scarica fallisce, controlla i cavi di alimentazione e comunicazione tra la batteria e l'inverter. Se l'interruttore dell'inverter è spento, posizionalo su ON. Controlla anche la connessione RS485.

Come configurare l'autoconsumo massimo ?

In SetApp, seleziona Messa in servizio > Controllo alimentazione > Gestore energia > Controllo energia > Autoconsumo massimo. Ciò permette di massimizzare l'utilizzo dell'energia solare immagazzinata.

Come verificare la connessione alla piattaforma di supervisione ?

In SetApp, vai su Messa in servizio > Stato. Verifica che l'inverter principale visualizzi S_OK - Server Connesso. Ciò conferma la connessione alla piattaforma SolarEdge.

Quali sono le precauzioni di sicurezza prima del cablaggio ?

Prima di qualsiasi cablaggio, spegni la batteria spegnendo l'interruttore di circuito e l'interruttore di alimentazione. Assicurati che l'inverter sia spento. Indossa dispositivi di protezione individuale. Rispetta gli schemi di cablaggio per evitare cortocircuiti.

Come spegnere la batteria ?

Per spegnere la batteria LG Chem, spegni prima l'interruttore di circuito, poi l'interruttore di disconnessione o di alimentazione ausiliaria. Segui la procedura inversa per riaccenderla.

MANUALE UTENTE SE3500HRWS00BNO4 SolarEdge

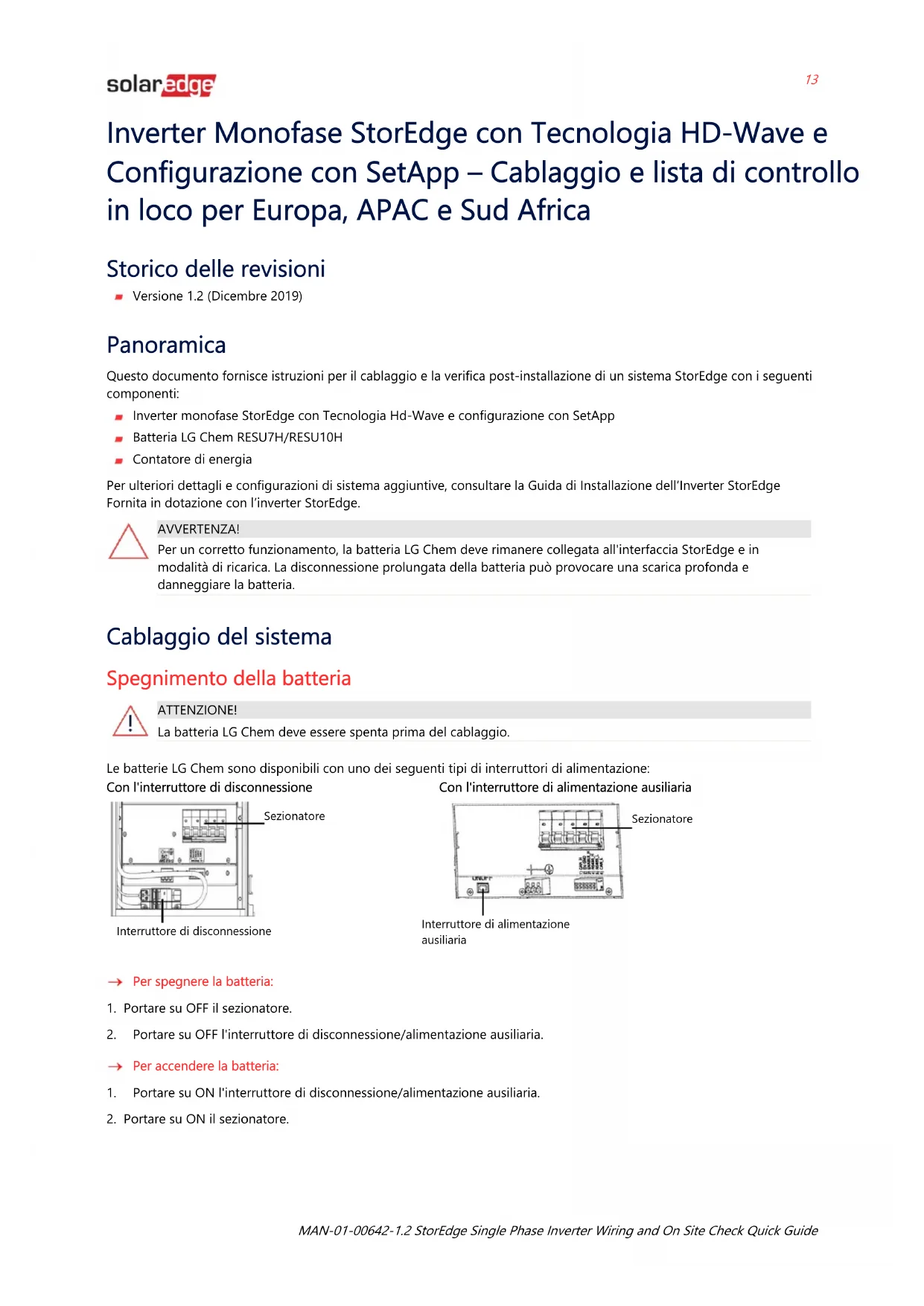

Inverter Monofase StorEdge con Tecnologia HD-Wave e Configurazione con SetApp – Cablaggio e lista di controllo in loco per Europa, APAC e Sud Africa

Storico delle revisioni

■ Versione 1.2 (Dicembre 2019)

Panoramica

Questo documento fornisce istruzioni per il cablaggio e la verifica post-installazione di un sistema StorEdge con i seguenti componenti:

Inverter monofase StorEdge con Tecnologia Hd-Wave e configurazione con SetApp
Batteria LG Chem RESU7H/RESU10H
- Contatore di energia

Per ulteriori dettagli e configurazioni di sistema aggiuntive, consultare la Guida di Installazione dell'Inverter StorEdge Fornita in dotazione con l'inverter StorEdge.

AVVERTENZA!

Per un corretto funzionamento, la batteria LG Chem deve rimanere collegata all'interfaccia StorEdge e in modalità di ricarica. La disconnessione prolungata della batteria può provocare una scarica profonda e danneggiare la batteria.

Cablaggio del sistema

Spegnimento della batteria

ATTENZIONE!

La batteria LG Chem deve essere spenta prima del cablaggio.

Le batterie LG Chem sono disponibili con uno dei seguenti tipi di interruttori di alimentazione:

Con l'interruttore di disconnessione

Sezionatore

Interruttore di disconnessione

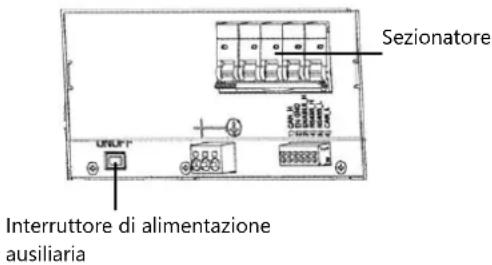

Con l'interruttore di alimentazione ausiliaria

Sezionatore Interruttore di alimentazione ausiliaria

→ Per spegnere la batteria:

1. Portare su OFF il sezionatore.

2. Portare su OFF l'interruttore di disconnessione/alimentazione ausiliaria.
   → Per accendere la batteria:

3. Portare su ON l'interruttore di disconnessione/alimentazione ausiliaria.

4. Portare su ON il sezionatore.

Collegamento dei componenti di sistema

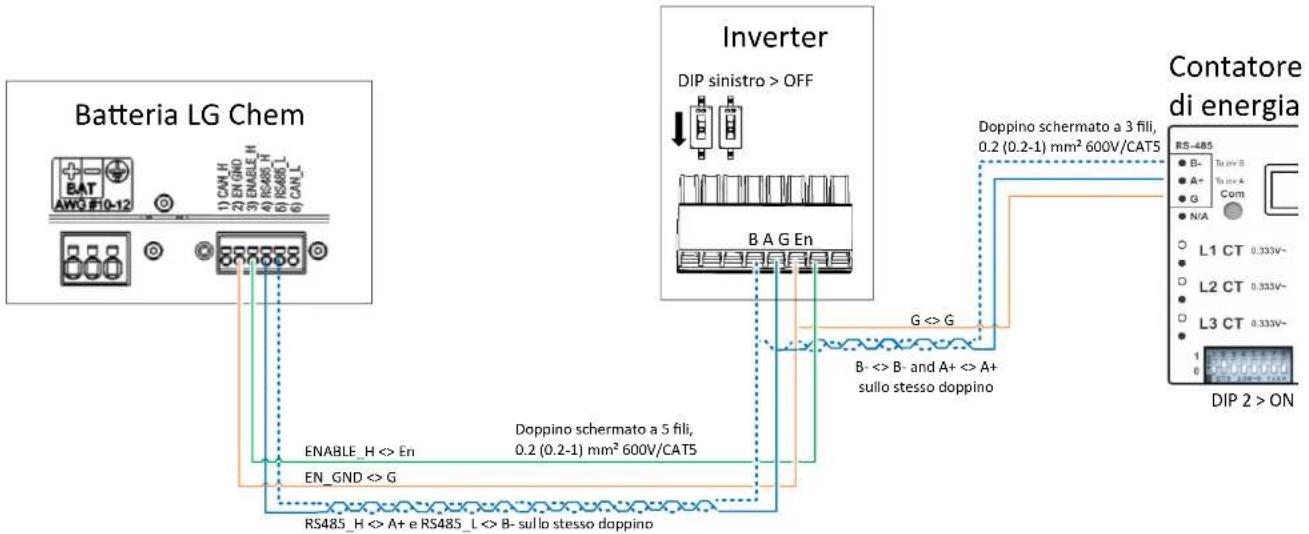

Collegare i componenti del sistema come mostrato nello schema seguente.

Prestare attenzione a:

Tipi di cavo

■ Impostazione dei DIP Switch

Se non ci sono contatori di energia collegati, terminare il bus RS485 dell'inverter portando su ON il DIP switch di sinistra.

Batteria LG Chem 1) CAN H 2) EN_GND 3) ENABLE H 4) RS485_H 5) RS485_L 6) CAN_L Inverter DIP sinistro > OFF B A G En G <> G Doppino schermato a 3 fili, 0.2 (0.2-1) mm² 600V/CAT5 B- <> B- and A+ <> A+ sullo stesso doppino RS485_H <> A+ e RS485_L <> B- sullo stesso doppino Contatore di energia DIP 2 > ON

Verifica e configurazione post installazione

Utilizzare la seguente lista di controllo per verificare che il sistema sia correttamente collegato e configurato.

Installazione e cablaggio

1. Assicurarsi che le distanze tra i componenti del sistema siano quelle specificate nella guida all'installazione.
2. Scattare una foto di ciascuno dei componenti del sistema dopo averli collegati e inviarla al supporto di SolarEdge.

Inverter
Interfaccia StorEdge
Batteria
- Contatore di energia

1. Assicurarsi che il coperchio paraspruzzi della batteria sia chiuso.
2. Assicurarsi che i DIP switch di tutti i componenti siano impostati come mostrato nello schema di collegamento.

3. Assicurarsi che tutti i collegamenti dei cavi CC, di comunicazione e CA siano completati come segue:

4. Controllare il cablaggio CA e il sezionatore CA sul quadro di distribuzione CA.

5. Controllare la tensione di ingresso CC della stringa. Aspettarsi 1 V per ottimizzatore in una stringa.
   ■ Assicurarsi che tutti i componenti siano correttamente messi a terra.
6. Controllare i collegamenti CC della batteria e dell'interfaccia StorEdge.
7. Controllare il collegamento RS485 tra batteria ed inverter.

8. Controllare i collegamenti RS485, CA e dei TA al contatore di energia.

9. Verificare la connessione alla Piattaforma di Monitoraggio:

In SetApp, selezionare Messa in Servizio > Stato.
- Verificare che S_OK – Connesso al Server appaia nella sezione relativa all'inverter principale.

Configurazione della batteria e del contatore

1. Portare il selettore ON/OFF/P dell'inverter su OFF (spento).
2. Accedere a SetApp e selezionare Messa in servizio > Comunicazione.
3. Dalla schermata Comunicazione, selezionare RS485-1 > Protocollo > Modbus (multi-dispositivo).
4. Tornare alla schermata precedente e selezionare Aggiungi Dispositivo Modbus > Batteria. La batteria viene identificata automaticamente.
5. Verificare le informazioni sulla batteria selezionando Batteria 1 > Informazioni Batteria.
6. Nella schermata RS485-1, selezionare Aggiungi Dispositivo Modbus > Contatore. Il contatore viene identificato automaticamente.
7. Impostare il Valore TA del contatore secondo le specifiche del trasformatore di corrente (TA). Se il valore del TA rimane a 0, controllare la comunicazione con il TA e con il meter.
8. Selezionare Contatore 1 > Funzione contatore > Esportazione+Importazione (E+I).

9. Lanciare l'autotest della batteria

■ Assicurarsi che il sezionatore della batteria sia in posizione ON
- Portare il selettore ON/OFF/P dell'inverter in posizione ON
In SetApp selezionare Messa In Servizio > Manutenzione > Diagnostica > Autotest > Autotest Batteria > Esequi Test
- Attendere che tutti i test vengano eseguiti e controllarne i risultati nella tabella riepilogativa.

Se uno dei test dovesse fallire, consultare la tabella sottostante per le soluzioni possibili:

Risultato Test	Soluzione
Carica fallita	Verificare che i cavi di potenza e di comunicazione tra inverter e batteria siano collegati correttamente.
Scarica fallita	Verificare che i cavi di potenza e di comunicazione tra inverter e batteria siano collegati correttamente.
Comunicazione	Verificare che i cavi di comunicazione tra inverter e batteria siano collegati correttamente.
Selettore Inverter in OFF	Portare il selettore ON/OFF/P dell'inverter in posizione ON.

Per visualizzare I risultati dell'ultimo test:

- Selezionare Messa in Servizio > Manutenzione > Diagnostica > Autotest > Autotest Batteria > Mostra Ultimi Risultati

Impostazione della Massimizzazione Auto-consumo (MSC)

1. Accedere a SetApp e selezionare Messa in servizio > Controllo potenza.
2. Selezionare Gestione energia > Controllo energia > Massimizzazione Auto Consumo (MSC).

Assistenza tecnica e informazioni di contatto

Per problemi tecnici riguardanti i nostri prodotti, contattateci ai seguenti recapiti:

Prima di contattare l'assistenza tecnica, assicurarsi di avere a portata di mano le seguenti informazioni:

■ Modello e seriale del prodotto in questione
L'errore indicato nella schermata dell'applicazione mobile o nella piattaforma di monitoraggio o dai LED, se una tale indicazione esiste
- Informazioni sulla configurazione del sistema, incluso il tipo ed il numero di moduli collegati e il numero e la lunghezza delle stringhe.
Il metodo di comunicazione con la piattaforma di monitoraggio se il sistema è collegato
La versione software del prodotto così come appare nella schermata dell'ID del prodotto
