MANUALE UTENTE SE82.8KRW00IBNQ4DG SolarEdge

Signification des voyants 18Coordonnées de l'assistance technique: Si vous rencontrez des problèmes techniques concernant les produits SolarEdge, veuillez nous contacter: https://www.solaredge.com/service/support Sujet à changement sans préavis. Copyright © SolarEdge Inc. Tous droits réservés. Mars 2021.Inverter trifase con tecnologia Synergy Guida rapida di installazione PN: SExxK-xxxxIxxxx Per Europa, APAC e Sudafrica Version 1.3NOTA Questo simbolo indica delle informazioni volte ad aiutare l'utente nel fare un uso ottimale del prodotto. Questo simbolo appare sui punti di messa a terra indicati nei manuali e nelle apparecchiature SolarEdge. ATTENZIONE! Indica un rischio. Richiama l'attenzione su una procedura che, se non eseguita correttamente o rispettata, potrebbe provocare danni o distruzione del prodotto. Non ignorare i messaggi di attenzione finché le condizioni indicate non siano state perfettamente comprese e rispettate. Portare su ON/OFF il sezionatore CA principale e attendere 5 minuti AVVERTENZA! Indica un rischio. Richiama l'attenzione su una procedura che, se non eseguita correttamente o rispettata, potrebbe provocare lesioni anche fatali. Non procedere oltre un'avvertenza finché le condizioni indicate non siano state perfettamente comprese e rispettate. Portare su ON/OFF il sezionatore di sicurezza CC sul Synergy Manager e attendere 5 minuti (Applicabile solo per i modelli con sezionatore di sicurezza CC) Non tagliare i connettori dei cavi

CONSERVARE QUESTE ISTRUZIONI – Il presente manuale contiene importanti istruzioni per l'inverter trifase che devono essere seguite durante l'installazione e la manutenzione. L’utilizzo di questa apparecchiatura in un modo non specificato da SolarEdge nel presente documento può compromettere la protezione fornita dall’apparecchiatura. LegendaUtilizza Designer di SolarEdge per progettare un sistema SolarEdge https://designer.solaredge.com

Scarica Mapper di SolarEdge per mappare gli ottimizzatori di potenza delle stringhe Scarica Installazione degli ottimizzatori di potenza

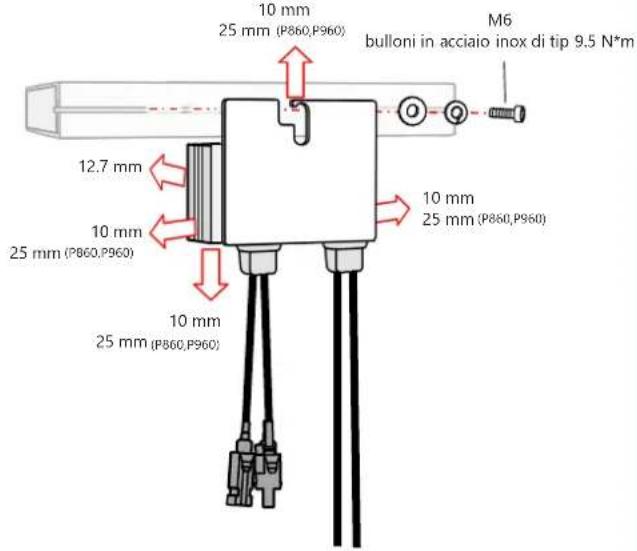

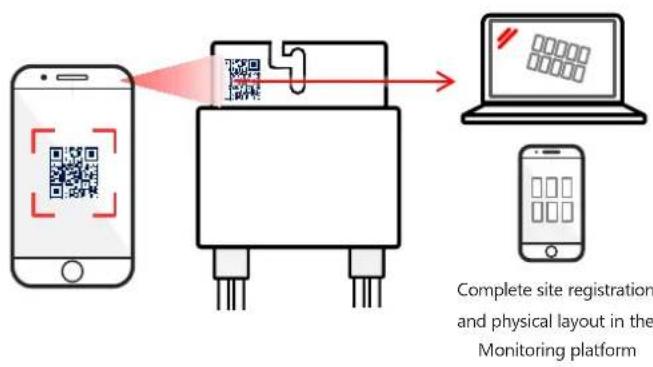

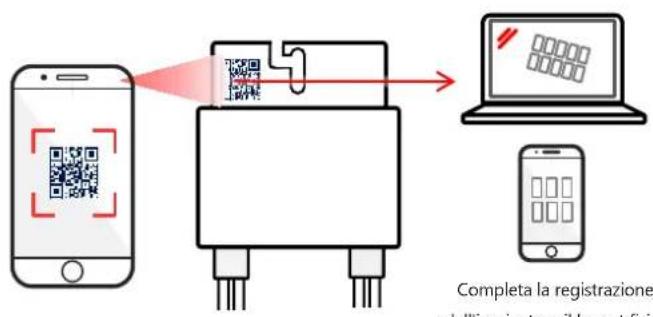

Scansiona il codice QR usando Mapper Completa la registrazione dell'impianto e il layout fisico nella piattaforma di monitoraggioM6 bulloni in acciaio inox di tip 9.5 N*m 10 mm25 mm (P860,P960)12.7 mm10 mm25 mm (P860,P960)10 mm25 mm (P860,P960)10 mm25 mm (P860,P960) Installa l'ottimizzatore di potenza Installazione degli ottimizzatori di potenza

Collegamento in serie 2:1 Collega l'ingresso al modulo Collega l'uscita alla stringa

Installazione degli ottimizzatori di potenza

Utilizza un ottimizzatore a doppio ingresso (P800p) per la connessione di due moduli FV in parallelo o utilizza un cavo di derivazione per collegare due moduli FV a un ottimizzatore a ingresso singolo.4 MAN-01-00784-1.3 Verifica la polarità delle stringhe. Verifica 1 ± 0.1 V per ottimizzatore Esempio: 8 ottimizzatori = ~8 V Collegamento delle stringhe FV

ATTENZIONE! Non bloccare il flusso dell'aria

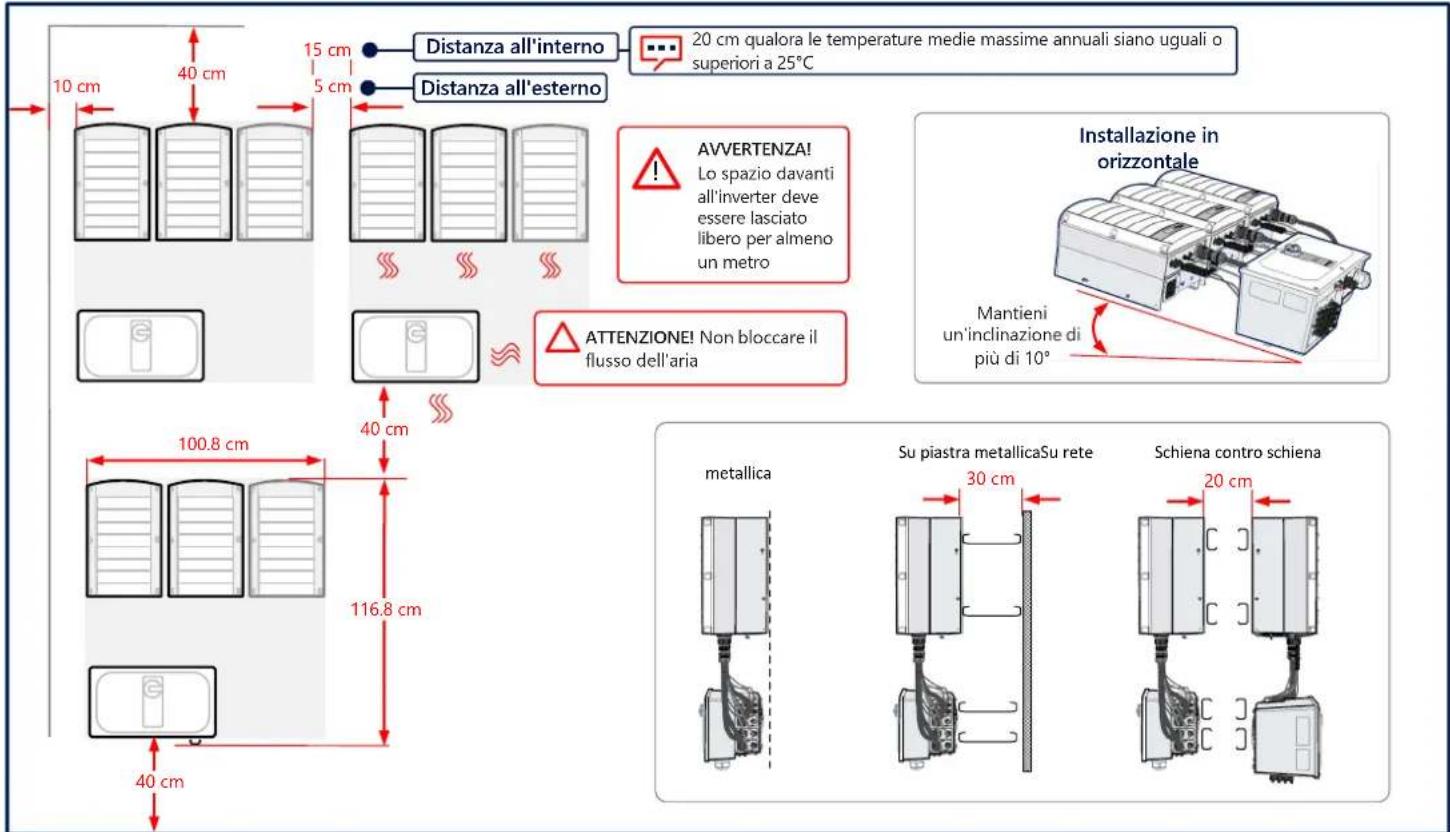

40 cm Distanze da rispettare

AVVERTENZA! Lo spazio davanti all’inverter deve essere lasciato libero per almeno un metro

20 cm 30 cm Schiena contro schiena Su piastra metallicaSu rete metallica Distanza all'interno Distanza all'esterno 20 cm qualora le temperature medie massime annuali siano uguali o superiori a 25°C Mantieni un’inclinazione di più di 10° Installazione in orizzontale 15 cm 5 cm6 MAN-01-00784-1.3

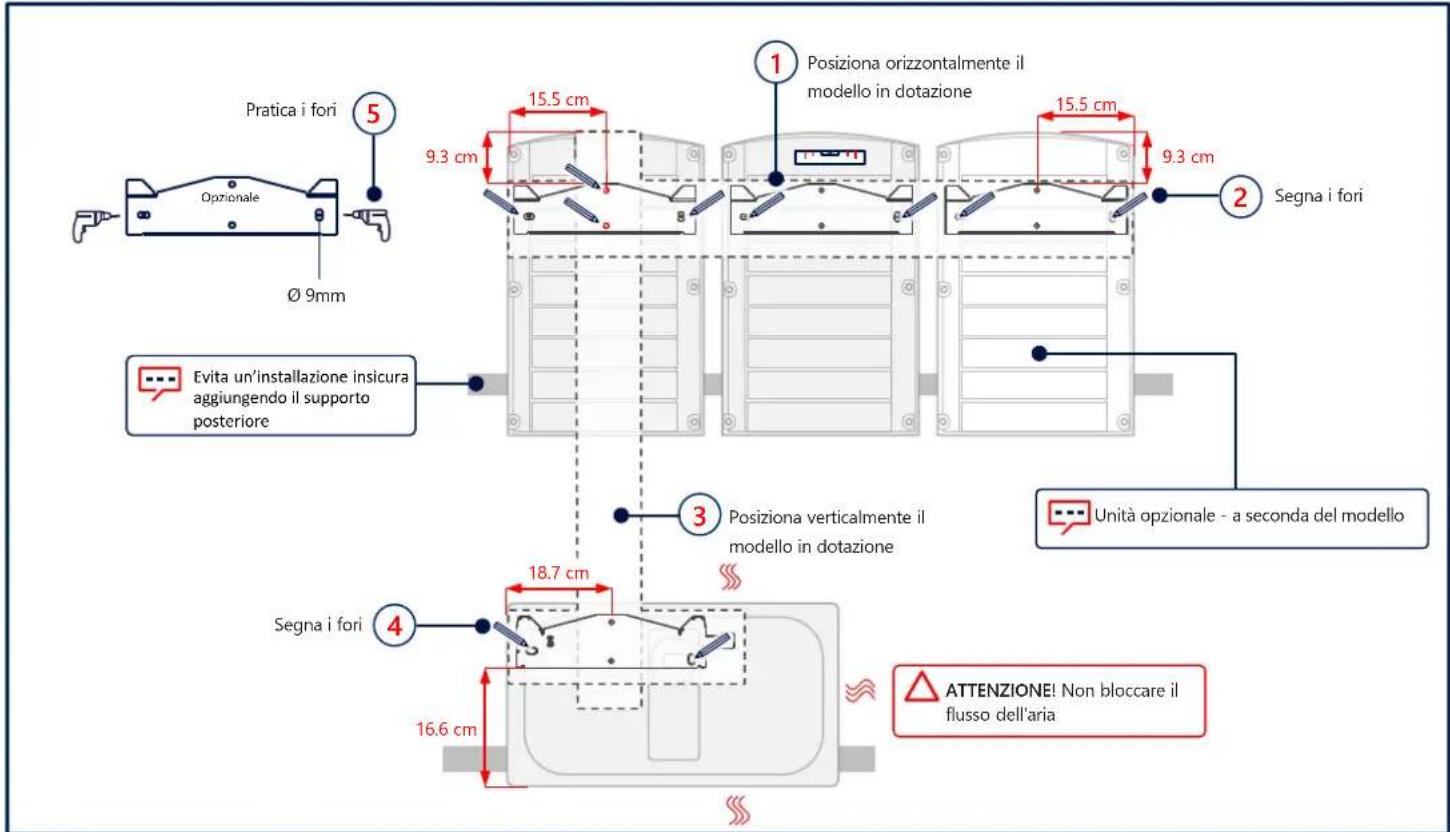

Posiziona orizzontalmente il modello in dotazione Posiziona verticalmente il modello in dotazione

Segna i fori Segna i fori

Unità opzionale - a seconda del modello Ø 9mm Pratica i fori Segna e pratica i fori

ATTENZIONE! Non bloccare il flusso dell'aria Evita un’installazione insicura aggiungendo il supporto posteriore3

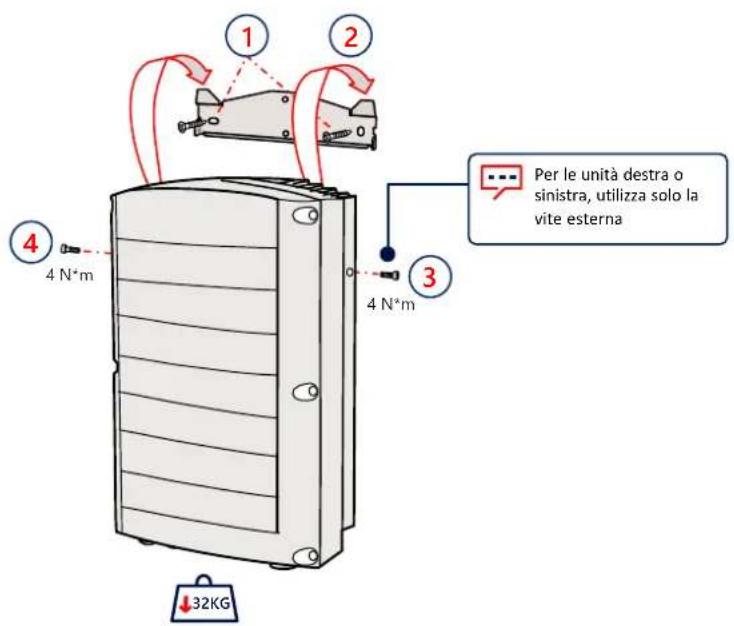

Montaggio delle Unità

Per le unità destra o sinistra, utilizza solo la vite esterna1 2 3 ATTENZIONE! Non bloccare il flusso dell'aria

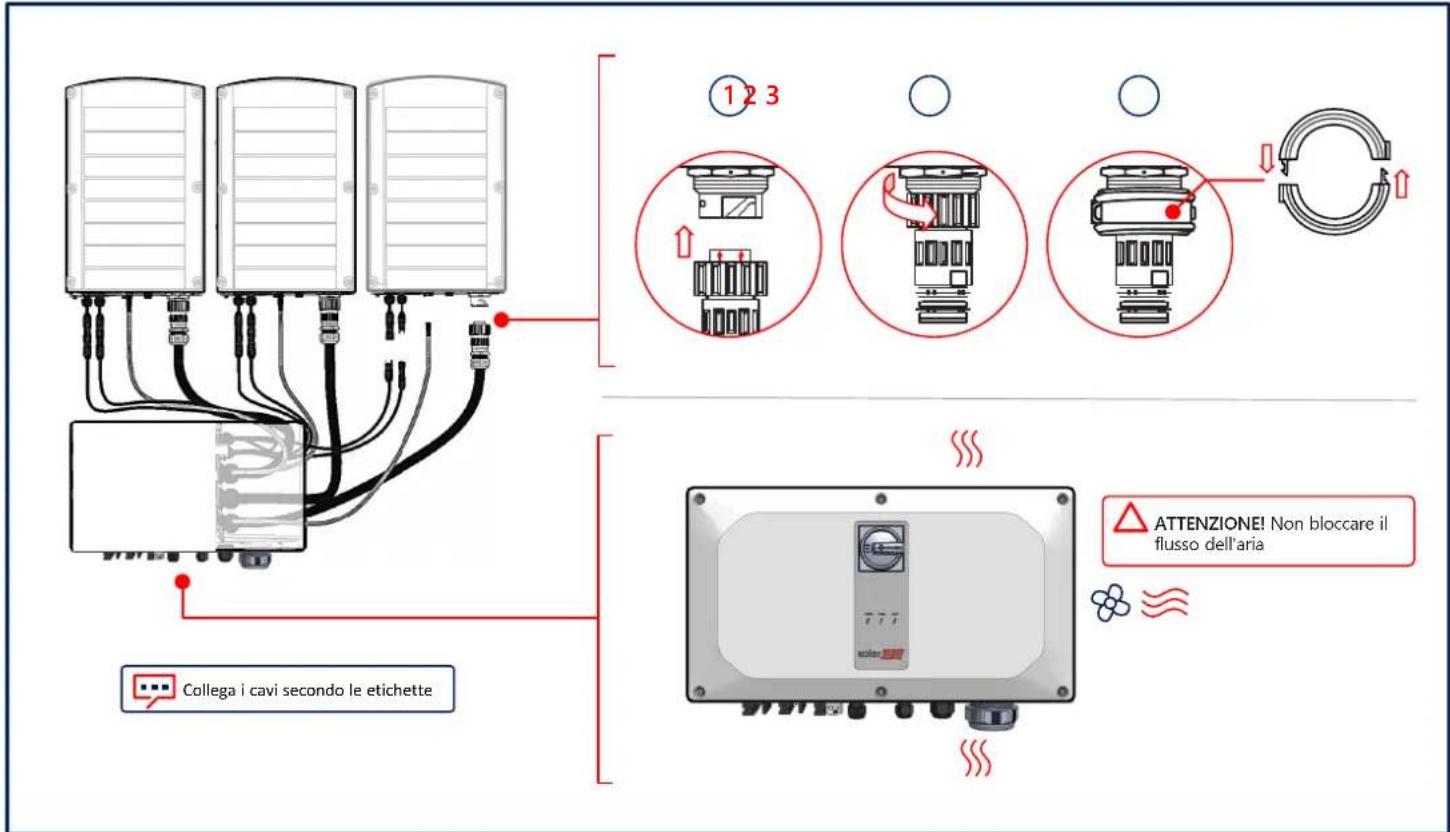

Collegamento dei cavi

Collega i cavi secondo le etichette2 AVVERTENZA

SCOLLEGARE L'ALIMENTAZIONE PRIMA DI INIZIARE L'INSTALLAZIONE

Rimozione dei coperchi

710 MAN-01-00784-1.3

Collegamento delle stringhe FV

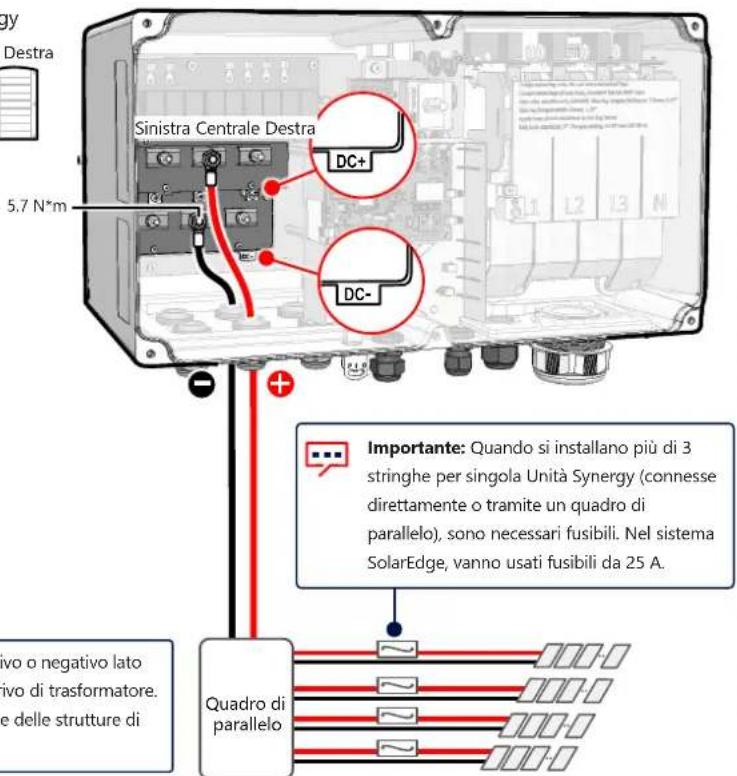

Unità Synergy Sinistra Centrale DestraImportante: Quando si installano più di 3 stringhe per singola Unità Synergy (connesse direttamente o tramite un quadro di parallelo), sono necessari fusibili. Nel sistema SolarEdge, vanno usati fusibili da 25 A.SinistraCentraleDestraMantieni chiusi i connettori non utilizzatiUnità SynergySinistra Centrale Destra

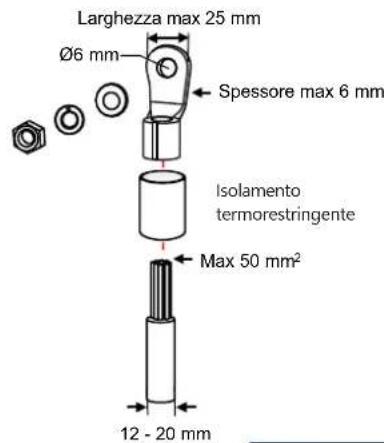

Max 50 mm Spessore max 6 mmLarghezza max 25 mmØ6 mmIsolamentotermorestringente12 - 20 mmATTENZIONE!• Per cavi di alluminio, USA SOLO capicorda bi-metallici• Per cavi in rame, USA SOLO capicorda in rame stagnato Collegamento delle stringhe FV tramite Ingresso CC Singolo

La messa a terra funzionale dei poli positivo o negativo lato CC non è permessa perché l’inverter è privo di trasformatore. La messa a terra delle cornici dei moduli e delle strutture di sostegno è permessa.Quadro di paralleloImportante: Quando si installano più di 3 stringhe per singola Unità Synergy (connesse direttamente o tramite un quadro di parallelo), sono necessari fusibili. Nel sistema SolarEdge, vanno usati fusibili da 25 A.Sinistra Centrale Destra6

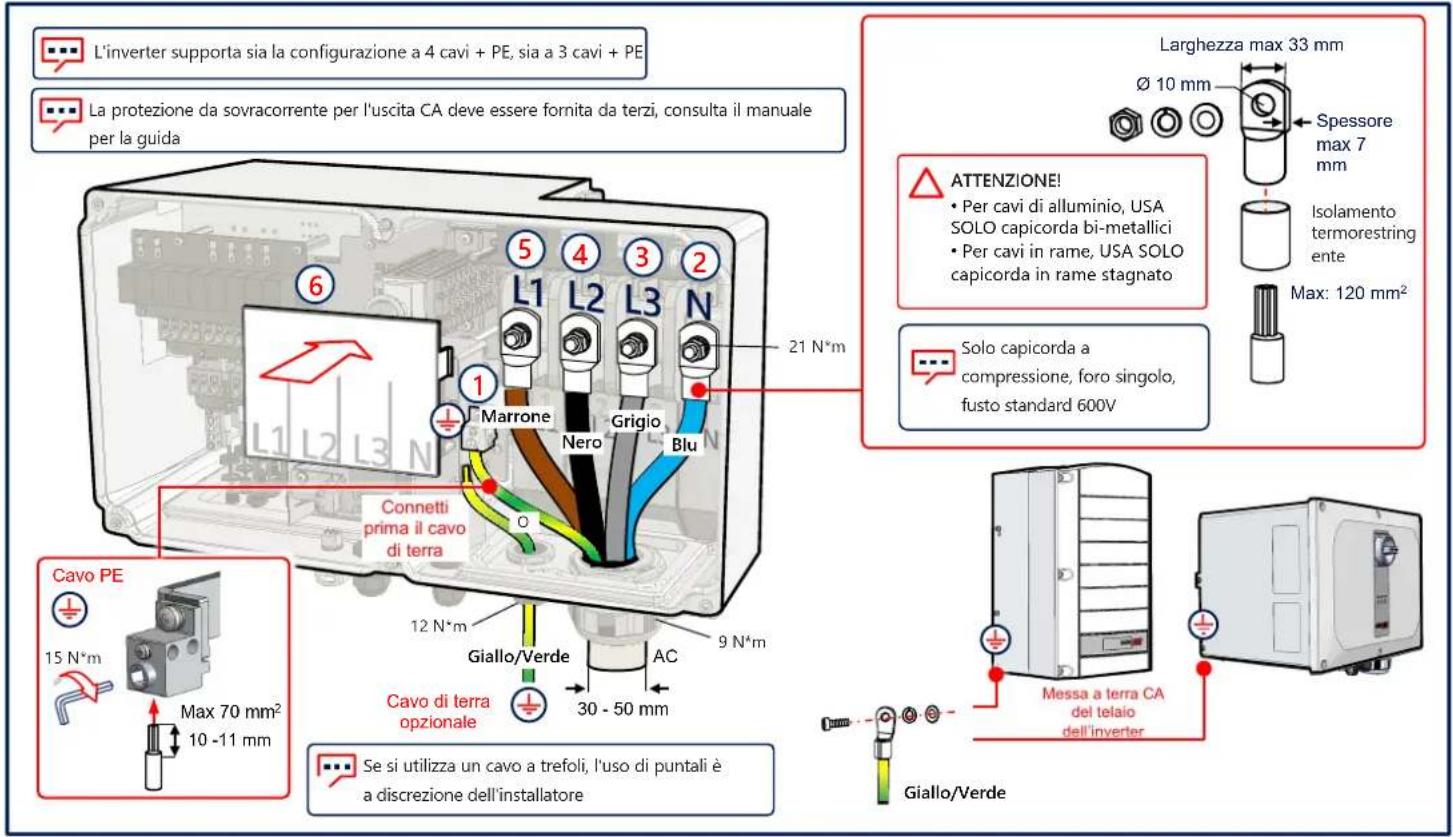

21 N*m Connetti prima il cavo di terra Cavo di terra opzionale

L'inverter supporta sia la configurazione a 4 cavi + PE, sia a 3 cavi + PE Solo capicorda a compressione, foro singolo, fusto standard 600V La protezione da sovracorrente per l'uscita CA deve essere fornita da terzi, consulta il manuale per la guida

Connessione CA e cavo di terra (PE)

• Per cavi di alluminio, USA SOLO capicorda bi-metallici

Larghezza max 33 mm Ø 10 mm Isolamento termorestring ente Se si utilizza un cavo a trefoli, l'uso di puntali è a discrezione dell'installatore 12 N*m9 N*m

Comunicazione LAN 10A

Connessione RS485 di inverter multipli

Collegamento Comunicazione Wi-Fi (opzionale)

Collegamento della comunicazione cellulare (opzionale)

Installazione dei coperchi 14A

Scarica SetApp di SolarEdge InizioScarica Avvia e segui SetApp Collega il power bank

Porta su ON (1) il sezionatore CC

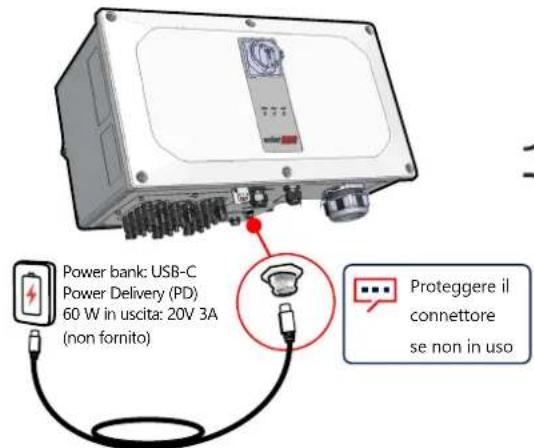

1 metro, maschio-maschio, USB-C (non fornito) Pre-commissioning con alimentazione CA non collegata (opzione 1)

Power bank: USB-C Power Delivery (PD) 60 W in uscita: 20V 3A (non fornito)P 1 0 ON (1) Proteggere il connettorese non in usoA

Scarica SetApp di SolarEdge Scarica Inizio Avvia e segui SetApp

Porta su ON i sezionatori

Messa in servizio con alimentazione CC e CA (opzione 2) 16A

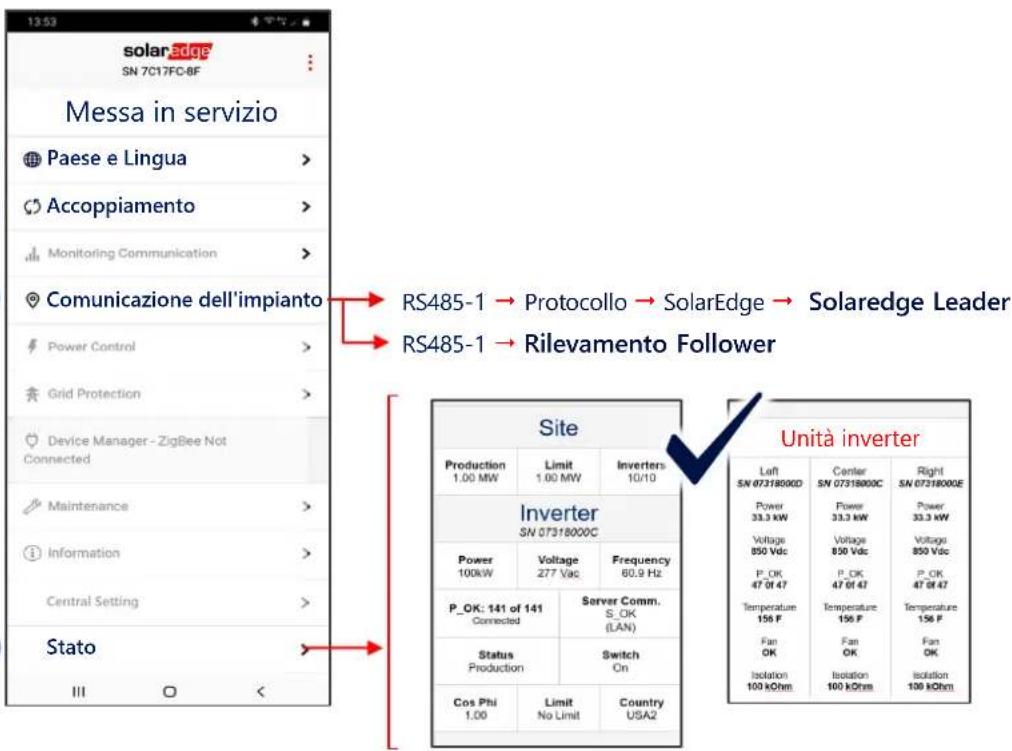

Messa in servizio Unità inverterPaese e LinguaComunicazione dell'impiantoAccoppiamentoStato

Messa in servizio dell'inverter Leader 17Il sistema produce Energia L'alternata è collegata ma il sistema non sta producendo energia L'inverter sta comunicando con la piattaforma di monitoraggio Errore del sistema
